Все виды дюбелей и их назначение

Главные достоинства

Дюбельный элемент имеет множество преимуществ:

не скатывается в рыхлые каналы;
хорошо сцепляется с пористыми строительными материалами;
Штифт металлический для пластины W-GS, тип Z/L
выдерживает значительные усилия без изменения исходного положения;
не дает застежке выпасть;
не расшатывается при знакопеременных нагрузках;
легко входит в строительный материал при ударе.

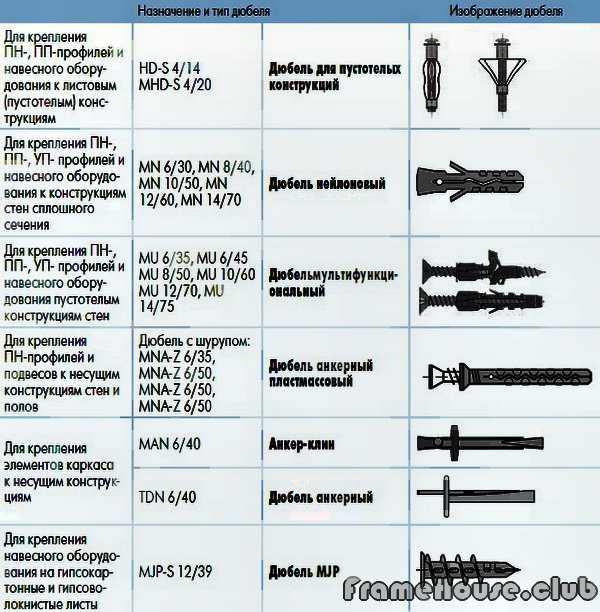

Какие бывают дюбеля – разновидности и классификация

Дюбельные крепления теперь предлагаются в расширенном ассортименте. Несложно получить необходимую модификацию, обеспечивающую прочное крепление к любому строительному материалу.

На выбор той или иной модели влияют следующие моменты:

метод фиксации;
способ установки;
материал втулки;
область использования;
базовый материал.

Остановимся подробно на основных положениях классификации.

Назначение

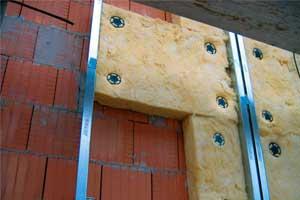

Используются на кирпичное или бетонное основание во время укладки термоизоляционных плит.

Дистанционные

Такие крепежи делятся на две зоны, а также стальной стержень специального назначения. Зачастую используют при обрешетке, которая располагается не совсем близко к основанию материала.

Универсальные

Современные дюбели сначала находят нужные пустоты, затем расширяются, а уже после надежно самостоятельно закрепляются в полости. Если дюбель используют в качестве крепления в монолитном основании, то он со временем имеет свойство разжиматься, а затем плотно «усаживаться» в стену. Есть варианты, считающиеся универсальным за счёт того, что имеют пружинный откидывающийся элемент.

Нейлоновые

Чаще всего предназначаются для оснований без пустот. Зачастую они используются вместе с шурупами диаметром от 2 до 16 мм. Если дюбели требуются для использования в газобетоне, то предварительно высверливаются отверстия, а затем крепеж вбивается исключительно с использованием молотка.

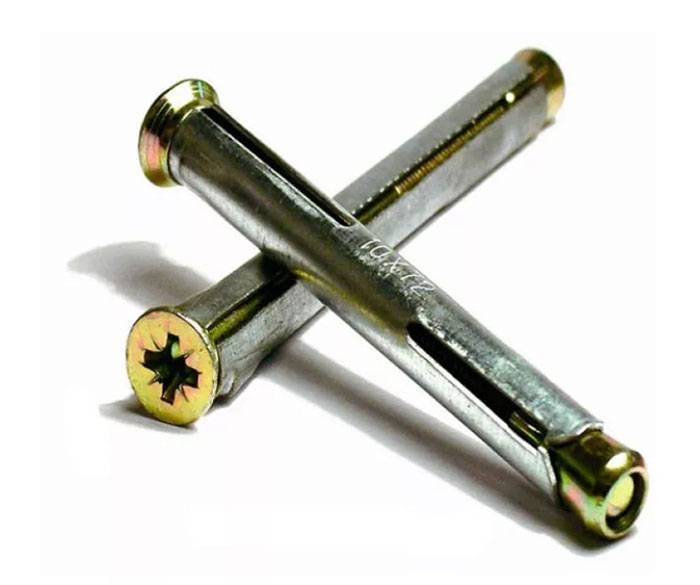

Рамные

Используют при монтаже окон или дверей, а также для крепления обшивочного материала сквозь штукатурку и утеплитель. Они имеют длину от 60 мм до 360 мм.

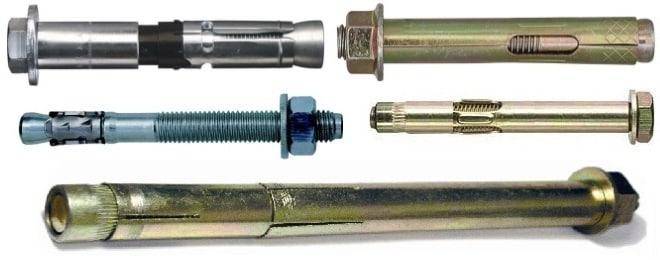

Металлические

Используются для крепежа любых тонкостенных сооружений, в которых имеются пустоты. По всей поверхности создается упор, поэтому данный крепеж отлично выдерживает серьезные несущие нагрузки.

Отметим еще раз, что дюбели могут быть использованы для разнообразных строительных материалов. Например, для пустотелых или же листовых, а также для пористых или твердых. Обычно такие крепежи закрепляются в природном камне или кирпиче, бетоне. Могут применяться, например, в пенобетоне, а также в бетонных блоках и многом другом.

Дюбели используют при укладке плинтуса, а также рейки под обшивку. Они могут продаваться с гвоздем, который имеет так называемую специальную накатку. Могут быть использованы специалистами для проведения быстрых монтажных работ.

Дюбели, которые предназначены для использования в кирпичных, а также бетонных сооружениях, способны выдерживать серьезные нагрузки. Они производятся из надежной стали, а также укомплектованы металлическими болтами.

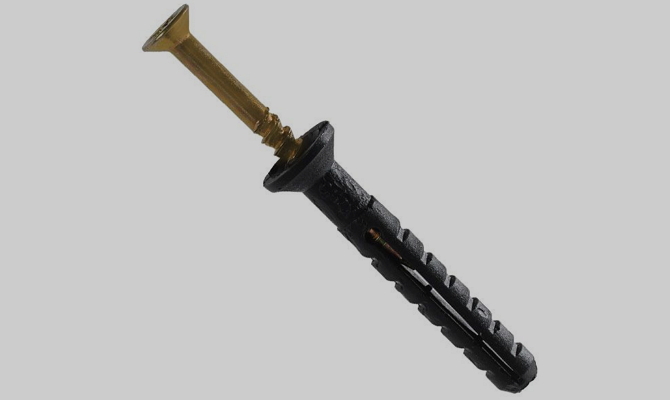

Дюбель-гвозди

Могут применяться как для монтажа вручную (используется молоток), так и для специализированного. Последний вариант означает, что дюбели предназначены исключительно для использования со строительным пистолетом. В данном случае высверливать отверстие не потребуется, то есть скорость будет заметно выше. Если говорить про ручной монтаж, то необходимо аккуратно высверлить отверстие, а затем зафиксировать там крепежный элемент. В дальнейшем его забивают с помощью молотка.

Разновидности и структура дюбелей

Дюбель – крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

В быту чаще всего дюбелем называют пластиковую пробку, которая устанавливается в отверстие в стене, и в которую вворачивается шуруп или саморез, прикрепляющий некий объект к этой самой стене.
За десятки лет широкого применения дюбель претерпел многочисленные превращения, и является сегодня сложным крепежным элементом (Рис. 1).

Рис. 1

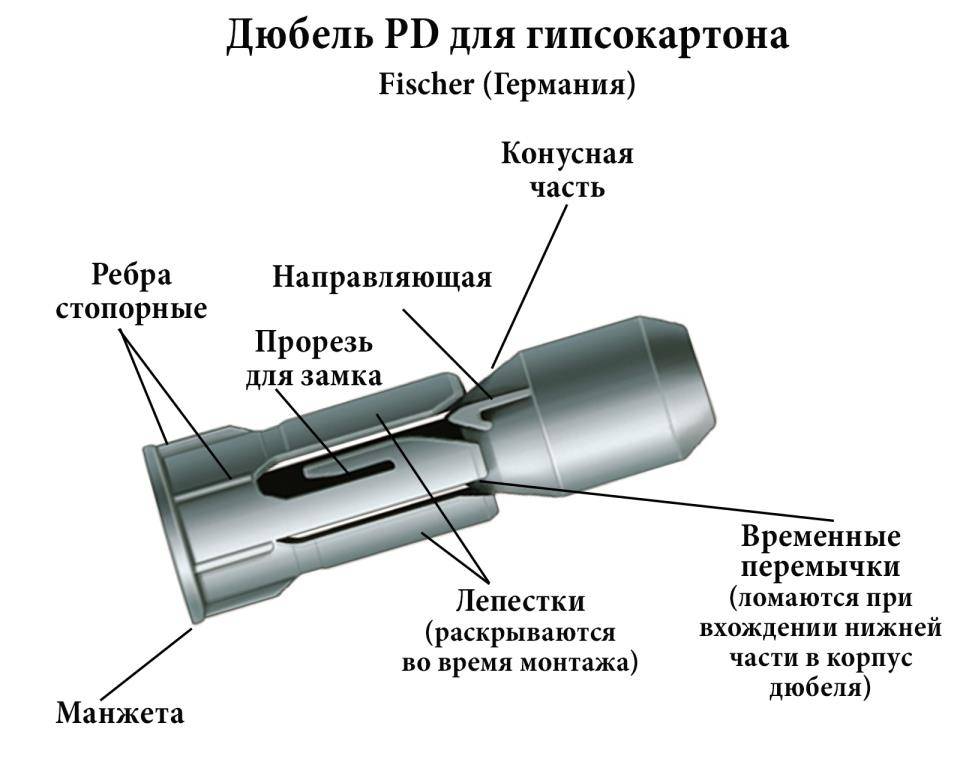

Типичный дюбель общего назначения показан на Рис. 2.
Рис. 2

Как видно, дюбель имеет две основные части: нераспорную, не участвующую в закреплении, и распорную (рабочую), которая изменяет свои размеры при установке.

Стопорные элементы удерживают дюбель от возможного проворачивания на начальной стадии установки.
Рассеченная часть обеспечивает распор дюбеля с минимальными усилиями.
Осевой внутренний канал фиксирует шуруп.
Элементы упорной фиксации создают значительную удерживающую силу.
Манжета – кайма вокруг входного отверстия – препятствует проскальзыванию шурупа в канал дюбеля. По форме манжета может быть потайной или цилиндрической (Рис. 3).

Изготавливаются дюбели из полимерных материалов:

полипропилена, полиэтилена или полиамида (нейлона); полиамид работает надежно в наиболее широком температурном интервале; полиэтилен наиболее пластичен;
из сталей и сплавов: нержавеющая сталь, латунь и др.

Закрепление дюбеля в отверстии может происходить по двум схемам:

закрепление трением; при вворачивании шурупа дюбель своей наружной поверхностью прижимается к основанию (Рис. 4).
закрепление формой; при вворачивании шурупа передняя часть дюбеля деформируется таким образом, что не может выйти обратно из отверстия (Рис. 5).

Рис. 4 Рис. 5

Монтаж дюбеля может производиться по двум схемам:

предварительный монтаж — дюбель устанавливается в основание на всю длину (Рис. 6);
сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть (Рис. 7).

Рис. 6 Рис. 7

По области применения можно выделить:

дюбели общего назначения;
рамные дюбели (иногда говорят, фасадные).

Последние отличаются удлинённой нераспорной частью. Используются для сквозного монтажа различных конструкций. Как правило, комплектуются специальным шурупом.
Для полноты картины упомянем здесь же фиксаторы для теплоизоляционных материалов: минеральной ваты, пенополиуретановых панелей. По сути, они также могут быть отнесены к дюбелям и предназначены для сквозного монтажа. Отличается увеличенной манжетой (шляпкой).

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

нержавеющей стали;
оцинковки;
сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

Как правильно выбрать?

Для проведения монтажных работ с использованием креплений, важно знать главные критерии, по которым они подбираются:

Перед покупкой изделия необходимо точно знать технические свойства материала поверхности (плотность, свойства хрупкости и т.д.) От степени твердости, пористости зависит вид используемого дюбеля

Если в продаже нет специализированного типа, то предпочтительнее подобрать универсальный.
Важно подбирать правильный размер, который будет соответствовать диаметру, длине, ширине самореза. Если дюбель в диаметре будет узкий, то при вкручивании не получится плотного скрепления, саморез полностью в него не войдет.
Стоит отметить, что самые прочные изделия с большим диаметром 16 или 14 мм

Они способны выдерживать максимально тяжелые нагрузки.
Обязательно учитывается материал, из которого изготовлен крепеж. От него зависит прочность, долговечность фиксации, выдержку крепления на морозе, подверженность коррозии и т.д.
Ценовой фактор. Крепежные элементы не обладают высокой стоимостью. Прочные, качественные и фирменные модели доступны по стоимости для любого уровня бюджета. Из бюджетных выделяют пластиковые, деревянные, нейлоновые. Более дорогими считаются металлические, оцинкованные, хромированные.

Материал основания

В плотном бетоне, старом бетоне, газобетоне один и тот же крепеж ведет себя совершенно по-разному и нагрузку выдерживает разную

Так что выяснить, из чего именно состоят стены и потолок в квартире очень важно. Сделать это можно с помощью довольно простого теста: пыли из бурового отверстия

Бетон – материал оказывается сильное сопротивление при бурении. Буровая мука тонкого помола, жесткая, сыпучая, цвет варьируется от белого до светло-серого цвета.
Старый бетон и растянутый – цвет муки ближе к серому. При бурении ощущаются как бы «провалы»: сверло неожиданно легко проходит сквозь поврежденные участки.
Пено- или газобетон – сопротивление материала невелико, отверстие больше диаметра сверла. Пыль светлая, в основном белая, но крупнозернистая и слегка липкая на ощупь.
Кирпич глиняный, как полнотелый, так и пустотелый – дает красноватую или желтоватую пыль, жесткую и сыпучую.
В силикатном кирпиче мука светлая, сопротивление при бурении больше.
При бурении известняка пыль выделятся белая, песчаная, сопротивление среднее.
При бурении гипсокартона образуется белая пыль. Она заметно налипает в каналы на сверле. Гипсоволокно дает пыль серую.

Даже не зная точной марки бетона или класса кирпича, этой информации уже достаточно, чтобы определить категорию используемых дюбелей.

Характер нагрузки

Самое важное здесь – правильно определить нагрузку и правильно рассчитать мощность дюбеля, которая определяется соотношением диаметра и длины крепежа. В быту чаще всего имеют дело с такими видами нагрузки:

В быту чаще всего имеют дело с такими видами нагрузки:

Горизонтальная на срез. Такая нагрузка возникает при установке шкафчиков, полок, картин и более крупных конструкций на стену. Крепеж подбирают в соответствии с весом изделия – от 6 до 10 мм. Длина обеспечивает фиксацию в материале стены. В сплошное основание дюбель погружают на 30–50 мм, в рыхлом или щелевом заглублении должно быть больше.

Вертикальная. Нагрузка, возникающая при установке люстры, коммуникаций, кондиционера на потолок. Заглубление при одинаковых параметрах дюбеля должно быть больше, чем в стену. Например, при диаметре в 6 мм в стену крепеж должен входить не менее чем на 40 мм, а в потолок – не менее, чем на 60 мм.

Для монтажа в потолок нужно подбирать дюбель с дополнительными элементами: поперечными насечками, распорными крылышками и так далее. Отверстие в потолке должно точно соответствовать диаметру дюбеля, крепеж входит очень плотно.

Динамическая нагрузка. Формируется при эксплуатации лестницы, шведской стенки, турника или другого спортивного снаряда. Предпочтительнее в этом случае болтовые крепления, поскольку они более устойчивы к вибрации.

Для большей надежности крепления дюбель смазывают клеем ПВА. При монтаже на потолок этот прием часто рекомендуется.

Особенности основания и изделия

Для специальных изделий разработан и специальный дюбель. Эти модели не взаимозаменяемы за исключением особых случаев.

Например, возможна замена рамного крепления фасадным, поскольку последний тоже отличается длинной нераспорной частью и обладает высокой несущей способностью.
Невозможно заменить дюбель для крепления на листовой материал – бабочку или молли. Изделия отличаются материалом изготовления – пластик и металл, соответственно, но обладают одинаковой конструкцией: при закручивании шурупа гильза складывается, прижимаясь к листу.
Похожей конструкцией обладает универсальный дюбель, который в пустотах тоже деформируется, образуя узел. Однако для гипсокартона, при его монтаже, этот вид дюбеля используется редко, поскольку отличается высокой стоимостью. Зато при креплении на кафель или листовую сталь незаменим.

Пластиковый и металлический дюбель одинаковой конструкции и назначения отличается только несущей способностью. В пределах совпадения диапазона их можно заменять. Но если закрепляемая конструкция является пожароопасной, использовать разрешается только металлический крепеж.

Нечем заменить дюбель для теплоизоляции – это единственный возможный крепеж для мягкого утеплителя.
Очевидно, что нельзя использовать распорный дюбель общего назначения в газобетоне: материал не создает достаточной силы трения. Однако и крепеж для пористого материала в плотный бетон не устанавливают: возможности формы в таком материале оказываются избыточными.

Дюбель – крепеж исключительно разнообразный. Среди множества его видов можно найти модели и для полнотелого и для пустотелого материала, для фиксации тяжелых конструкций и рыхлого утеплителя, для монтажа окон и коммуникаций.

Дюбеля: разновидности, типы, применение

Дюбель теплоизоляции представляет собой пластиковое изделие, имеющие с одной стороны очень широкую шляпку, благодаря которой теплоизоляционный материал надежно крепится к несущей поверхности стены. Для проверки качества изделий необходимо иметь сертификат, который удостоверяет техническое соответствие товара.

Цены

Видео

Фото: kss16.ru, ares74.ru, arkada-metiz.ru, eko-krepezh.ru, stroysvoimirukami.ru, mir-krepega.ru, centr-trade.stroika.biz.ua

Структурное остекление фасадов

Фасад – это внешняя сторона любого здания, его «лицо».

Оценивая внешний облик здания, мы в первую очередь обращаем внимание на его фасад, поэтому фасадным работам в наше время уделяется самое пристальное внимание. В число наиболее востребованных фасадных работ сегодня входит остекление фасадов

Оно делает облик здания эффектным, современным и привлекательным, позволяя воплотить в жизнь самые…

Возведение фасадов модульным способом

Еще совсем недавно были очень популярны сверкающие фасады, состоящие целиком из стекла. Сегодня архитекторы предпочитают сочетать стекло с дорогими облицовочными материалами – сталью, керамикой, терракотой – для создания долговечных и стильных фасадов. В этом случае используется технология возведения навесных блочных наружных стен. Такой способ позволяет собирать застекленные элементы и большие панели прямо на заводе, и…

Штукатурные системы с утеплением. Утеплители и технология их крепления

Штукатурные системы с утеплением представляют собой слой утеплителя, закрепленный на фасаде и оштукатуренный с применением специальных технологий. Утепление занимает в этом процессе одну из наиболее важных ролей – именно от утеплителя зависят многие характеристики готового фасада – теплопроводность, влагостойкость, а также место нахождения точки росы и зоны отрицательных температур. Чтобы подготовить стену к монтажу утеплителя,…

Штукатурные системы с утеплением. Технология

Основанием под штукатурную систему может служить все что угодно – железобетонные плиты, полнотелый или пустотелый кирпич, многощелевые бетонные блоки, даже деревянные брусья, но только в том случае, если дом уже дал окончательную усадку. Штукатурную систему под стены из «теплых» ячеистых блоков следует проектировать особенно внимательно. Как правило, им не нужен большой слой утеплителя, но высокая…

Как подобрать сверло под дюбель

Самое главное правило – номер на сверле должен совпадать с номером (размером) дюбеля. То есть в идеале дюбель должен с трудом забиваться в стену, иначе возможна ситуация, когда дюбель просто выпадет или выйдет из строя (могут возникнуть определенные трудности при сверлении стен, поэтому загляните в мою статью). Что касается качества упражнений, то опытные мастера рекомендуют использовать победные, так как покупать более дорогие особого смысла нет. Отверстие под дюбель сделать несложно (возьмем, к примеру, дюбель №10):

Сначала возьмите сеялку меньшего размера, например, на 8 коров. Сделайте отверстие немного меньше, чем необходимо, используя режим перфорации.
Затем вам понадобится сверло, соответствующее размеру дюбеля, т.е. 10. После отключения ударного режима выполните нужное отверстие.

Соблюдая эти правила, вы все сделаете без проблем.

Виды дюбелей

Перед тем, как забить в бетонную стену дюбель-гвоздь, необходимо тщательно изучить конструкции и особенности всех существующих креплений, чтобы выбрать единственно правильный вариант. Наиболее эффективными и популярными считаются: распорные, химические, фасадные, типа гвоздь, бабочка, КВТ, универсальные, GB и т.д. Есть саморезы для бетона без дюбелей.

Классические

Такая конструкция представляет собой пластмассовую втулку с насечками по всей длине и усиками, а также вставляемый в нее специальный стержень, который гарантирует прочность и надежность крепежа. При забивании стержня во втулку пластмасса расширяется в отверстии, гарантируя качественное крепление.

Саморез в бетон без дюбеля

Дюбель-саморез для бетона выполняется с переменной резьбой, вкручивающейся прямо в монолит. Сначала, как обычно, сверлят отверстие меньшего диаметра, потом закручивают нагель, в процессе чего переменная насечка расширяет полость, а резьба фиксирует саморез.

Крепеж отличается высокой несущей способностью, прочностью, демонтируется очень трудно, в связи с чем относится к виду стационарных крепежей.

Распорный

Такой дюбель подходит для крепления жестких конструкций – обычно выполнен в виде шифера, забивается в монолит молотком. Могут быть разными и крепежные детали (в виде цилиндра или трубчатой формы), распорок может быть 2-3, с шипами. Соединение получается крепким, подходит для рыхлых материалов, с пустотами.

Бабочка

Такой вариант подходит, когда выполняется крепление дюбель-гвоздями к бетонной стене, которая очень тонкая. Гильза крепится в отверстие, а тыльная ее сторона в процессе вставки шурупа в бетон сворачивается, что надежно фиксирует дюбель.

Универсальный

Универсальные дюбеля металлические для бетона напоминают распорные. В пустотелых стенах в процессе вворачивания гвоздя гильза заворачивается в узел, фиксируя крепеж по типу «бабочки». Одно и то же крепление допускается использовать для самых разных типов монолита.

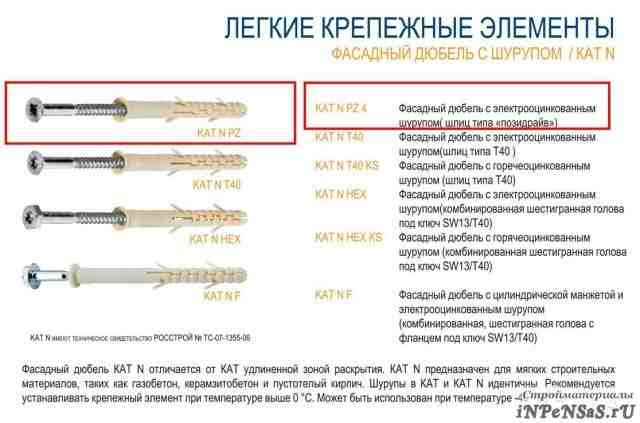

Фасадный

Используется для монтажа различных теплоизоляционных конструкций. Похож на распорный, но обладает большей длиной и большей шляпкой. Стержень и гильзу делают из ударостойких материалов.

Химический

Данный тип крепежа отличается от всех остальных. В составе конструкции есть капсула с клеем и металлический шуруп. Обычно используют такой крепеж для газобетона.

Сначала в отверстие вставляется соответствующая его размерам капсула, разбивается, из нее наружу выходит клеящее вещество, в него вставляется металлический стержень.

КВТ

Актуален только для газобетонных монолитов. Обладает широкой резьбой, которая гарантирует качественное крепление в пористых структурах.

GB

Обычно такие изделия используют в работе с полистиролбетоновыми блоками. Гильза чем-то напоминает распорную, но выполнена в виде спирали. Дюбель способен выдерживать серьезные нагрузки, поэтому его можно использовать для крепления вытяжек, подвесных шкафов, разного типа полок и бытовых предметов с большим весом, техники.

2 Технические характеристики

Один из основных параметров любого материала, на который предполагается применение физических нагрузок, его технические характеристики. Для дюбелей главные показатели следующие:

длина стандартных изделий составляет от 40 до 140 мм, с шагом в 20 мм;

диаметр металлического гвоздя – от 5 до 7 мм;

диаметр отверстия, которое следует проделать в поверхности стены, составляет от 6 до 10 мм. Условное обозначение модели крепежа составляется из двух показателей: диаметра отверстия и длины, и выглядит как 6х40, 8х100, 10х100 и т.д.

Модель метиза с размерами 6х40 мм

Максимальная толщина материалов, которые может прикрепить дюбель, составляет от 10 до 100 мм

Этот показатель важно учитывать при подготовке материалов для теплоизоляции, так как неправильно выбранный крепеж может просто не дойти до стены, или место его раскрытия будет недостаточно глубоко

Производство крепежей осуществляется из высококачественной стали марки Ст 50, 60, 70, покрытой оцинковкой для предотвращения коррозии. Раскрывающаяся часть производится из различных полимерных материалов: полиэтилена, полипропилена, полиамида. Первые два материала обладают низкой стойкостью к отрицательным температурам, тогда как полиамид хорошо подходит для внешних работ, например, для теплоизоляции и гидроизоляции дома, установки обрешетки под сайдинг или блок-хаус и т.п.

Саморезы по бетону

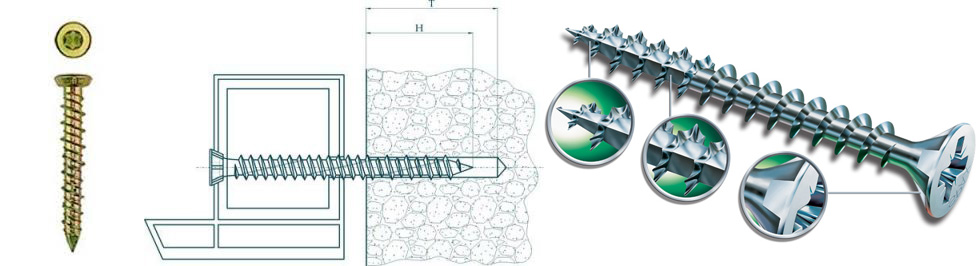

Турбошуруп по бетону (нагель, рамный шуруп) представляет собой обычный саморез. Единственное его отличие – неравномерно нарезанная по высоте резьба. Наконечник – острый. Потайная головка со шлицем, часто выполненным под шестигранник-звездочку (TORX T30) или под крестовую насадку. Чаще всего применяется для крепления рамных оконных и дверных конструкций (бетон, кирпич, природный камень).

Эти саморезы также можно использовать для крепления не тяжелых навесных конструкций: шкафов, вешалок, кабелей.

На головке выполнена раззенковка с внутренней стороны для плотного прилегания крепежа к детали.

Метизы по бетону изготавливают из высокопрочной стали и покрывают желтым цинком. Диаметр у всех наименований один: 7,5 мм. Популярные размеры длины варьируются от 52 до 202 мм с шагом 25-50 мм. Также нагели могут быть выполнены с различными видами головок: с наружной резьбой («под шпильку»), в внутренней резьбой («бочонок»), с шестигранной головкой со шлицем TORX, с шестигранной головкой под ключ, с петлями, выпуклыми головками.

Отдельные производители предлагают саморезы для бетона без сверления, способные ввинчиваться в бетон без предварительной подготовки отверстия: такие метизы крепче анкерятся в основе. Качественные саморезы по бетону можно использовать повторно. Это удобно при монтаже временных конструкций: приставных лестниц, поручней, лесов. Для быстрого монтажа в одну операцию удобно применять ударные гайковерты. Они позволяют вкрутить саморез в бетон как с предварительным сверлением, так и без него.

История

В этом разделе отсутствуют ссылки на источники информации.

Информация должна быть проверяемой, иначе ее могут поставить под сомнение и удалить. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Этот значок был установлен 27 февраля 2013 г

Первая вилка была произведена в 1910 году Джоном Джозефом Роулингсом. В 1911 году он подал заявку в патентное бюро в Лондоне. 14 января 1913 г был выдан патент № 22680/11. Шпунт состоял из конопляной пряжи и клея из крови животных.

В 1958 году немецкий инженер Артур Фишер изобрел нейлоновые втулки для распорных резьбовых соединений.

Дюбель, используемый до использования пластика

Когда пластиковые дюбели еще не были повсеместно распространены, в качестве дюбелей в домашних условиях использовали самодельные деревянные «отбивные». Однако при установке корпусной детали на два и более шурупа и относительно небольшом допуске их положения палочки могут оказаться незаменимыми из-за погрешностей сверления и практической невозможности подгонки монтажного отверстия дюбеля.

Разновидности дюбелей и их назначение

В устройстве этого крепежа есть небольшие особенности, которые напрямую связаны с его функционалом. Возьмём основные виды и сразу отметим, что они различаются по цвету, причём это различие неспроста.

Белый дюбель

Дюбель белого цвета вы обычно встретите в комплекте какого-то прибора для его установки. Это самый простой вариант, состоящий из двух лепестков.

ФОТО: leroymerlin-catalog.netПроизводители кладут его в комплект, потому что это практически им ничего не стоит – это самый дешёвый вид крепежа

Он состоит из твёрдого пластика, при контакте с шурупом у него раскрываются лепестки. Нужно признать, что простота конструкции плюс твёрдый пластик делают этот вид дюбеля самым ненадёжным. Он часто проворачивается в стене. Так что использовать его можно только в стенах, но никак не на потолке, так как можно выдернуть при сравнительно небольшом усилии.

Синий дюбель

У синего дюбеля есть распорные шипы – в этом его конструктивное отличие. У него необязательно два лепестка – может быть и три.

ФОТО: stroybat.comМатериал у этого крепежа отличается от белого – он мягкий, и при завинчивании шурупа дюбель деформируется, полностью заполняя собой пространство внутри отверстия

Такая посадка гарантирует, что крепёж не провернётся. Эта модель подходит для монтажа на стенах и потолке, но и она имеет недостаток. Если приложить усилие и несколько раз провернуть, синий дюбель тоже сдаётся.

Оранжевый дюбель

А вот такой крепёж существенно отличается от двух предыдущих. Он работает не просто как распорка, а выполняет и роль анкера. Если такой дюбель использовать в полнотелом кирпиче, он упирается в распор, а если в пустотелом – заворачивается в тугой узел, который практически невозможно выдернуть даже с большим усилием.

ФОТО: res.cloudinary.comЭту модель можно назвать универсальной за счёт такого двойного действия. Подобный крепёж хорошо держится и в гипсокартонных плитах, и в кирпиче

Важно знать, что для такого дюбеля шуруп следует подбирать длиннее, чем он сам. К сожалению, оранжевые дюбели не встречаются с диаметром меньше 6 мм

И ещё один нюанс: эта морковка – одноразовая, то есть использовать его можно только раз.

Помните, что для надёжной фиксации любых дюбелей нужно обязательно освободить отверстие от пыли, которая образуется при бурении. Именно эта буровая мука – виновница того, что крепёж проворачивается при эксплуатации.

Конечно, здесь были перечислены далеко не все виды крепежа. Есть и другие виды дюбелей, о них подробнее в этом видеоматериале:

Watch this video on YouTube

Предыдущая Строительные материалыДаже не думайте выбрасывать: как с умом использовать просроченный или окаменевший цемент
Следующая Строительные материалыКак не пролететь с покупкой стройматериалов для ремонта

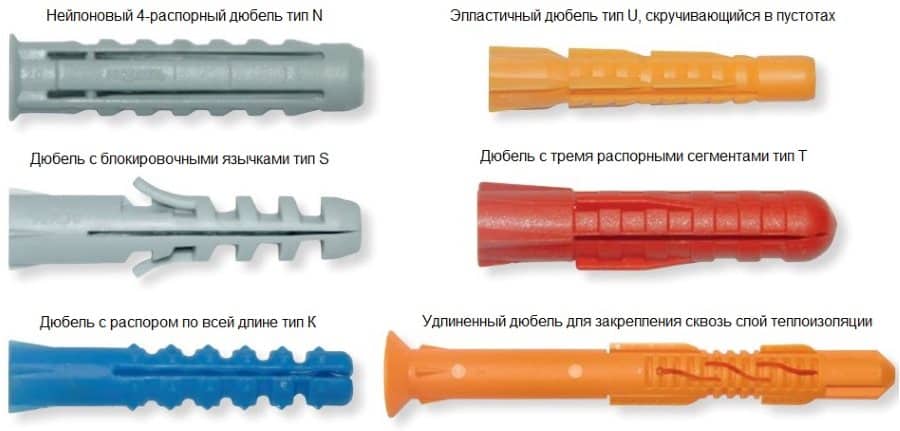

Конструктивные разновидности

Всего можно насчитать около 11 современных разновидностей.

Полипропиленовые.

Это распорная модель с усиками используется для закрепления разных элементов посредством саморезов либо универсальных шурупов в каменные, бетонные или кирпичные основания. Обычно выполняется на базе нейлона или полипропилена.

Распорные.

Внешне чем-то напоминают ежика и тоже предназначаются для закрепления в полнотелых основаниях. Лучшая фиксация достигается за счет большого количества разнонаправленных усиков. Изготавливаются из полипропилена.

«Дрива» (для гипсокартона).

Эти модели могут изготавливаться и из металла (нержавеющая сталь) и из пластмассы (нейлон). Рекомендованы для использования в мягких материалах (гипсоволоконные или гипсокартонные листы) или пористом бетоне, а закрепление происходит с помощью шурупов универсальных или саморезов. Металлические вариации обладают большей надежностью и прочностью, что достигается за счет острия в виде сверла перового, поэтому предварительное сверление отверстия не требуется. Наличие же крупной резьбы вообще допускает ввинчивание крепежа в поверхность простой отверткой.

Дюбели-гвозди.

Они используются преимущественно для быстрого монтажа окон, металлопрофилей, разных обрешеток и реек, а также направляющих, плинтусов и бруса, кабель-каналов и фанерных листов. Незаменимы для работы по бетону, кирпичу или камню, когда необходимо совершить много соединений в короткий срок. Дюбель сразу же комплектуется особым гвоздем с накаткой на удержание, что конструктивно реализовано в виде обратных конусов. Изготавливаются они из нейлона или полипропилена, а сам гвоздь из стали.

Нейлоновые стандартные.

Они подойдут для крепления в любую стену совместно с саморезом, имеющим диаметр от 2 до 16 миллиметров. В поверхности обязательно предварительно выполняется отверстие с соответствующим диаметром, внутри которого изделие будет удерживаться благодаря усикам. Если же саморезом совершить по нему расклинивание, то анкер прочно зацепится за стенки отверстия.

Газобетонные.

Их применяют для установки в указанный материал, предварительно просверлив в нем отверстие с соответствующим диаметром. Внутри изделие будет удерживаться посредством не только усиков, но и спиралевидных ребер самореза.

Рамные.

Применяются для крепления в оконных рамах, могут иметь длину от 60 до 360 миллиметров. Производятся модификации как для полнотелых, так и для пустотелых оснований. Зацепление с поверхностью осуществляется несколькими перемычками, находящимися на распорной удлиненной части. Кроме окон, они используются для крепежа коробок дверных, различных обшивочных компонентов, а также способны проникать через слои теплоизоляции и штукатурки.

Юстировочные (дистанционные).

Они специально предназначены для закрепления обрешеточной рейки на некотором удалении от стены для последующей обшивки. Ими возможно подрегулировать положение обрешеточных реек в пределах до 30 миллиметров по отношению к основанию, что стало возможно благодаря особой конструкции дюбеля. Изделие, как бы, разделяется для этого на две части – одно упирается в основание, а второе в рейку.

Нейлоновые универсальные.

Эти образцы предназначаются для крепления объектов к пустотелой поверхности. Дойдя пустот, дюбель раскрывается и фиксируется с упором на пройденную часть материала. Однако, их допускается использовать и по полнотелым материалам, при этом в сплошной основе конструкция попросту разожмется и войдет в плотный контакт со стенками отверстия. Может применяться по деревянному брусу, подвесным потолкам, оконным и дверным коробам, металлическим рейкам, а также при обрешетке облицовочных плит.

Металлические «бабочки».

Используются они по пустотелым конструкциям на основе гипсокартона. Способны выдерживать значительные нагрузки. При вкручивании, пластины изделия расходятся в разные стороны, плотно прижимаясь ко внутренним поверхностям опоры.

Термоизоляционные.

Их применяют для закрепления утеплителя из минеральной ваты либо иного легкого, но объемного теплоизолирующего материала. Забиваются в полнотелые основания без шурупов и гвоздей.

Виды дюбелей по конструкции, назначению и материалу изготовления
