Ворота своими руками из профнастила: подбор конструкции, компоненты, сборка

Инструкция по монтажу ворот

Собираем раму для ворот на ровной поверхности – она нам нужна, чтобы обеспечить прямые углы основания. Для каркаса каждой створки ворот (размер полтора на два метра, или – два на два) свариваем прямоугольник из профилированной трубы квадратного сечения. Контролируем точность своей работы с помощью длины двух диагоналей.

Каждый угол дополнительно укрепляется приваренной к нему «косынкой». Далее привариваем параллельные перемычки для придания жесткости раме. Точно также изготавливаем вторую половинку распашных ворот.

Это не единственный вариант исполнения, на фото показаны не менее прочные конструкции рамы.

Если вы решили, что в этой створке вам необходимо сделать калитку, то ее каркас приваривается с помощью перемычек. Размер калитки в ширину может быть от 80 до 100 сантиметров. Приваривать петли для калитки необходимо ближе к верхней и нижней кромке ворот.

Оба полотна готовы. Но впереди у вас очень сложный этап. В отмеченные места, там, где у вас параллельные перемычки, ввариваются гаражные петли.

Для плавного и бесшумного закрывания ворот лучше выбрать шариковые петли.

Они надежны и практичны, прослужат вам не одно десятилетие. После чего необходимо приварить петли к воротным столбам. Для малоопытного человека этот процесс представляется довольно сложным. Мы расскажем, как сделать эту работу правильно.

Размечаем установку петель в соответствии с левым и правым полотном ворот. К петле привариваем небольшой уголок или пластину – так проще установить петлю на вертикальную опору. Выставить раму вертикально для сварки петель придется вдвоем, проверить точность по отвесу, определиться с осями – можно соединять детали сплошным сварочным швом. Не отчаивайтесь, если «примерочные» работы вам придется выполнять не раз и не два — запаситесь терпением и будете вознаграждены. Самая сложная часть работ выполнена – рама легко, без перекосов, открывается и закрывается.

Важно! Устанавливать раму ворот на опорные столбы необходимо так, чтобы снизу и сверху оставался зазор в 20-30 сантиметров. Сверху – для того чтобы сейчас или со временем установить завершающий декоративный элемент

Ворота будут выгодно отличаться о полностью глухого полотна на створках. Нижний зазор необходим для беспрепятственного распахивания створок при весеннем вспучивании грунта или снежных заносов

Сверху – для того чтобы сейчас или со временем установить завершающий декоративный элемент. Ворота будут выгодно отличаться о полностью глухого полотна на створках. Нижний зазор необходим для беспрепятственного распахивания створок при весеннем вспучивании грунта или снежных заносов.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм

Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно

Материал для ворот берут тот же, что и для забора из профлиста. крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Виды конструкций, способы открытия

Перед строительством стоит учесть, что ворота бывают:

Одностворчатые. Используются редко, поскольку требуют много места для открытия. Их минус ‒ большая парусность. Этого можно избежать, если установить усиливающие детали к каркасу. Но в этом случае возрастает нагрузка на петли и появляется риск деформации створки. Этот способ подходит для небольших по ширине ворот, а лучше – калитки.
Двухстворчатые. Конструкция с двумя дверьми. Бывают одинаковыми по ширине или разными. Обладают устойчивостью к порывам ветра. Наиболее популярный вариант. Стоят они дороже предыдущего типа из-за большего количества петель, фурнитуры.

Открываться ворота могут:

Механически. Работа контролируется вручную с помощью ключа, засова. Не зависят от подачи электроэнергии. Недорогой, легкий монтаж. Часто хозяева собирают такие ворота сами. Но по времени процесс открытия и закрытия занимает много времени.
Автоматически. Ворота с дистанционным управлением можно открыть, не выходя из машины или дома. Удобный способ контроля за работой гаражных, входных створок. Требуют наличия бесперебойного источника электроэнергии. Часто дополняются домофоном, системой видеонаблюдения.

Принцип работы автоматики разберем ниже в отдельном разделе статьи.

Рекомендуем к прочтению:

Как изготовить ворота своими руками
Красивые кованые ворота

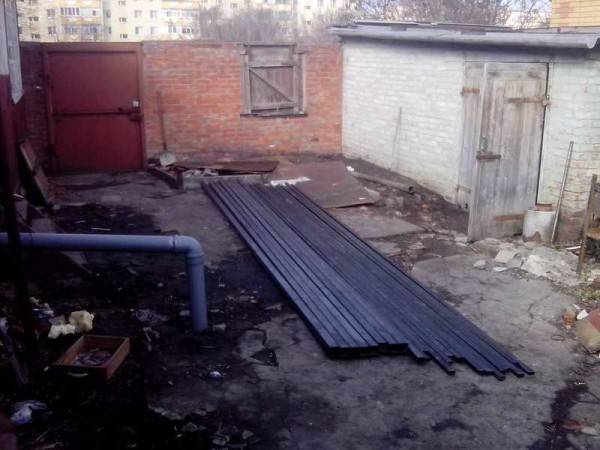

Используемые материалы и инструмент

Для того чтобы соорудить ворота из профнастила своими руками вам, прежде всего, следует определиться с перечнем необходимого для этого материала. Расчёт указанной потребности проще всего сделать на примере ворот распашного типа. (С видео обзором процесса подготовки материала и сборки конструкции вы можете ознакомиться на любом из ресурсов соответствующих тематик непосредственно в Интернете).

Перед началом работ обязательно нужно будет сделать чертёж распашных ворот с проставленными на нём необходимыми для расчёта размерами. При составлении эскиза будущей конструкции следует учитывать, что дополнительные усиливающие элементы в ней могут не применяться, поскольку заготовки профнастила уже имеют собственную развитую систему рёбер жёсткости.

Согласно составленному таким образом чертежу, пример которого приводится выше, вам потребуются следующие материалы:

— профильные металлические заготовки заданной длины с поперечным сечением 40х20мм или 60х60мм, используемые для подготовки рамы каркаса и опорных стоек соответственно;

— специальные стальные подпятники размером 150х150 мм, навариваемые на нижнюю часть боковых опор;

— сами заготовки профильного листа, количество которых определяется выбранным вами размером конструкции;

— петли, заглушки и специальные фиксаторы.

Что касается рабочего инструмента, то для сборки ворот из профнастила вам необходимо будет приготовить сварочный аппарат, а также специальный держатель металлических заготовок, заметно облегчающий процесс их сварки. Кроме того, вам потребуется кувалда небольшого размера, с помощью которой можно будет производить рихтовку свариваемых элементов.

Выбираем размер створок

Схема каркаса ворот из профнастила Перед началом работы важно определиться с оптимальными размерами распашных створок. В этом моменте ориентируйтесь на габариты транспортного средства, которое будет проезжать через возводящиеся ворота

Так, для проезда большинства легковых машин достаточно ворот шириной 4 м. Для грузовика проем придется расширить в среднем до 6 м. Исходя из этого, рассчитываем ширину каждой створки. Высоту подбирайте на свое усмотрение. Наиболее часто возводятся ворота высотой 2-2,5 м.

Чтобы работа шла легче и быстрее, составляем чертеж будущих ворот с указанием размеров всех элементов конструкции.

Правило 3-4-5 для разметки каркаса ворот

Делаем каркас

Раму желательно делать из того же материала, что и опоры. Чаще всего стойки и каркас изготавливаются из металлических изделий. Мы собираем раму из профилированной трубы.

Для сборки каркаса находим горизонтальную площадку, способную свободно вместить хотя бы одну створку.

Процесс предельно простой: нам нужно сварить прямоугольную раму из предварительно нарезанного на куски необходимых размеров трубы (профиля). Углы должны быть строго прямыми. Убеждаемся в этом с помощью угольника.

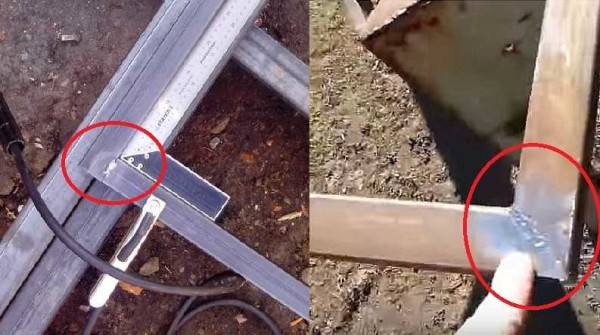

Разметка и сварка углов каркасаРазметка и сварка углов каркасаРазметка и сварка углов каркаса

Сварив каркас, укрепляем его в углах при помощи стальных уголков. Для придания раме дополнительной жесткости, разделяем ее по высоте на 3 примерно одинаковые части и привариваем по меткам параллельные горизонтальные перемычки. Места соединения перемычек с рамой также укрепляем при помощи стальных уголков. В этих же точках привариваем воротные петли.

Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила

Каркас для калитки собирается аналогичным образом. Если же вы хотите сделать калитку прямо в воротной створке, собирайте раму в несколько ином порядке. Для этого приварите к прямоугольной раме выбранной створки поперечные и продольные металлические перемычки, формируя тем самым раму калитки. Средние габариты калитки – 80х180 см. По возможности придерживайтесь именно этих значений. Места крепления петель на створке смещаем к верхней и нижней кромкам рамы.

Рама для калиткиКаркас калитки

Делаем фундамент

Первый шаг. Отмечаем места для установки вертикальных опор. Всего таких стоек будет 3: одна для крепления калитки и пара для монтажа створок.

Второй шаг. Выкапываем ямы диаметром порядка 20-25 см (в зависимости от размеров выбранных стоек, об этом далее) для установки опор. Глубину ям рассчитываем так, чтобы она составляла примерно 30-35% от высоты надземной части опор. Учитываем, что высота полотна ворот обычно делается на 50 см меньше высоты опор.

Благодаря такому запасу будет обеспечен необходимый 20-30-сантиметровый промежуток между землей и нижним краем створок, а остальной запас по желанию владельца можно будет использовать для монтажа различных декоративных элементов вверху конструкции.

Третий шаг. Засыпаем дно каждого углубления 10-15-сантиметровым слоем щебенки. Тщательно утрамбовываем подушку.

Четвертый шаг. Готовим раствор для заливки опор. Берем часть цемента М400, пару частей песка и 4 части мелкой щебенки. Смешиваем сухие ингредиенты, постепенно добавляя к ним воду до получения смеси вязкой консистенции.

Пятый шаг. Вставляем в ямы опорные стойки. Их можно делать из разных материалов, а именно:

бруса сечением 15х15 см;
круглого бревна диаметром от 20 см;
швеллерной балки со стенками толщиной не менее 1,5 см;
профильной трубы сечением 8х10 см со стенками не тоньше 7 мм.

Вставляем в ямы опорные стойки

Столб устанавливается в яму, его вертикальное положение достигается с помощью уровня Опоры выставляем строго вертикально и заливаем раствором до верха ям. В случае использования деревянных стоек предварительно обрабатываем их заглубляемые части антисептиком и оборачиваем рубероидом либо просмаливаем.

Чтобы металлические опоры были более устойчивыми, мы можем предварительно прикрепить сваркой к их нижним концам по 3-4 горизонтальные планки из стальной арматуры, металлического уголка либо труб.

Даем бетону схватиться. На это ему нужно минимум 2-3 суток. По ГОСТу же бетон набирает прочность в среднем в течение месяца.

Пока бетон сохнет, займемся изготовлением каркаса.

Привариваем к столбам для ворот поперечные трубы забора

Проведение обшивки

К обшивке можно приступать в момент сборки каркаса. Для фиксации листа используются шурупы с шестигранной головкой. Они должны быть окрашены в тот же цвет, что и материал. К петлям листы с волнистой поверхностью необходимо прикрутить болтами. Однако использовать для этого можно еще и сварку.

Выбирая петли, вы должны ориентироваться на те, длина которых не меньше 1 м. Что касается их толщины, то она должна составить 3 мм. Выполняя крепление профлиста, можно использовать лебедку. Она позволит собрать створки. Ее цепляют на балку поверх воротных столбов. На земле должны располагаться бруски, на которые устанавливается створка. Это необходимо для закрепления концов петель на столбах сваркой. Для подстраховки петли можно закрепить болтами. Из-под створок на следующем этапе убираются бруски, теперь можно будет проверить, легко ли конструкция открывается и закрывается.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе

Потому точками прихватываем в нескольких местах

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Преимущества ворот с профнастила

Ворота из профнастила своими руками – отличный выбор, потому что этот материал:

прост в установке и эксплуатации;
экономичен, если сделать правильно расчеты и выбрать листы нужного формата;
средней или низкой ценовой категории;
позволяет сделать ворота 3 различных типов открытия;
подходит для обшивки не только ворот, но и калитки, забора;
позволяет установку любого запора, замка;
имеет презентабельный внешний вид;
подходит к забору из любого материала;
с большой палитрой цветов. Это помогает подобрать нужный оттенок под крышу дома;
есть с имитацией природных материалов – дерева, кирпича, камня.

Выбор профильного листа

Когда выполняются ворота из профлиста своими руками, необходимо правильно подойти к выбору материалов для обшивки. Полотна подразделяются на три группы, которые различаются по высоте ребра, толщине и степени прочности. Для удобства производители маркируют группы. Стеновой профлист обозначается буквой «С». Он изготавливается из оцинкованного листа незначительной толщины. Высота ребра небольшая. Материал прочен и обладает малым весом, поэтому достаточно часто выбирается для самостоятельного изготовления ворот.

Более внушительную высоту волны имеет лист с маркировкой «НС». Его толщина тоже больше, это сказывается на уровне прочности и весе. А вот несущий профлист обозначается буквой «Н». Когда вы увидите ее на материале, то можете быть уверены, что он больше подходит для возведения железных ангаров и кровель значительной площади. Такие полотна имеют большой вес и повышенный уровень прочности.

Для обшивки каркаса ворот использовать несущий профлист не только дорого, но и нецелесообразно. Лучше всего приобретать материал марок С8 и С10. Числа рядом с буквами обозначают высоту волны в миллиметрах. Вот что касается толщины листа, то она может достигать 0,8 мм, тогда как минимальное значение равно 0,4 мм. Створки из этого материала будут весить 25 кг минимум. Поэтому справиться с их монтажом можно будет силой двух рабочих. Привлекать для этого подъемное оборудование нет необходимости, это позволит дополнительно сэкономить.

Створки

Створки для такого устройства, как распашные ворота, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

крестообразными;
горизонтальными;
закрепленными наискосок.

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Обзор технических характеристик профлиста

Профнастил – это гофрированная тонколистовая сталь с оцинкованным защитным покрытием. Дополнительно для придания цвета или рисунка наносится слой из полимерного состава с одной или двух сторон. В продажу поступает материал трех классов: C. CH. H. Различия заключаются в высоте волны, прочностных показателях, толщине полотна и массе (по нарастающей соответственно перечислению). Для ворот допустимо использование всех типов несущего профлиста, но всё же чаще предпочитают дополнительно усиленные.

К плюсам устройства заборов из профлиста и калитки, и ворот относят следующее:

легкий вес;
достаточно высокая жесткость;
легкий раскрой;
быстрота сборки конструкции;
долговечность результата;
сохранение внешнего вида в течение длительного времени, возможность его менять;
эстетичность.

Из недостатков стоит отметить слабую механическую устойчивость к ударам и прочим механическим воздействиям. Полотна деформируются или образуются сквозные повреждения. В результате нарушается защита от коррозии, которую необходимо будет обновить.

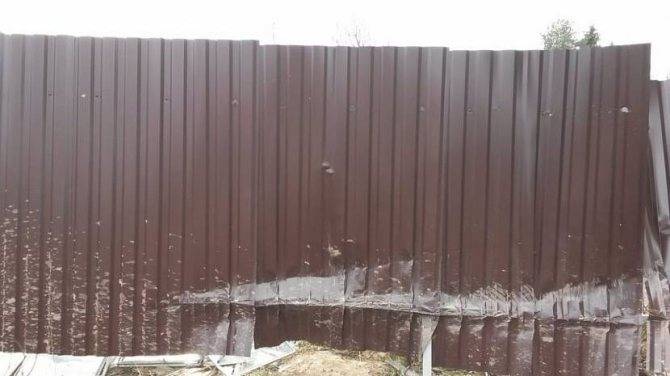

Деформация профлиста от удара Источник www.shumoekran.ru

Еще один минус – металл не заглушает звуки. А малый вес листов вынуждает прибегать к усилению и утяжелению каркаса с опорными столбами. Это обосновано тем, что сплошным полотнам конструкции дополнительно нужно будет сопротивляться переменчивым воздушным потокам.

Монтаж ворот из профнастила

Для начала мы расскажем тебе про простые распашные ворота. Эта конструкция самая понятная, в ней нет сложных узлов и практически невозможно ошибиться. Идеальный выбор для новичков!

Каркас для ворот из профнастила

Для каркаса возьми трубы и профили сечением 4х4, 6х2, 6х4 или 6х6 см и пару труб 2х2 см для внутренних перемычек. Обязательно прогрунтуй все профили противокоррозионной грунтовкой. В углубление примерно на треть высоты опоры засыпь щебневую подушку и вставь опору строго вертикально. Забетонируй ее и накрой сверху защитной накладкой от влаги.

Нарежь трубы под углом, чтобы стыки аккуратно и легко заваривались, а потом на них не скапливалась вода. Зачисть все элементы от ржавчины и грязи, постоянно контролируй уровень, а потом еще отдельно зачисть сварные швы. В конце каркас можно покрасить специальной противокоррозионной краской для металла.

Укрепление каркаса

Для укрепления конструкции навариваются металлические уголки для жесткости. Для узких створок и калиток до полутора метров подойдут готовые сплошные «косынки», а для более широких нужна диагональная перемычка из трубы меньшего диаметра. Для предотвращения парусности от ветра устанавливаются перемычки и ребра жесткости.

Монтаж петель

Для легких створок хватит двух петель, но для усиленных рекомендуем устанавливать по три. Они сначала привариваются к опорным стойкам, а уже потом – к каркасу. Обязательно учитывай, как должна открываться створка, чтобы понять, как именно приварить петли: встык к опоре или накладкой.

Обшивка профнастилом

Волнистая структура профлиста удобна для монтажа: к каркасу прикручивай листы через нижние волны, а между собой соединяй по верхним. Используй только основную опору и не прикручивай ничего к усилительным перемычкам. Лучше возьми специальные заклепки – они аккуратнее и не так заметны, но саморезы тоже подойдут.

Установка замка

Для навесного замка еще во время обшивки привари к каркасу петли. Врезной врезается непосредственно в трубу, поэтому он самый незаметный. Накладной монтируется на раму или дополнительно наваренный металлический лист.

Чтобы надежнее зафиксировать полотно и снять нагрузку с одного замка, нужны нижние фиксаторы, которые уходят в землю. Изнутри устанавливаются защелки или засовы.

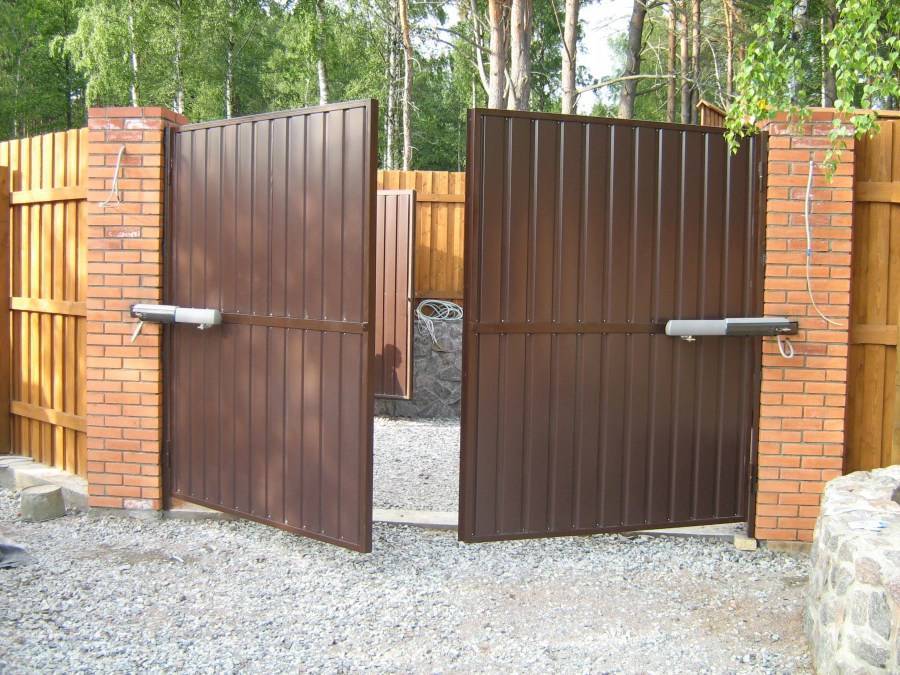

Автоматика для ворот

Для дистанционного управления нужен электропривод, вместе с которым можно установить сигнализацию и камеру. Удобнее всего с откатными и подъемно-поворотными, ведь если ворота раздвижные, придется устанавливать два привода и синхронизировать работу створок. Самые непрактичные и не особо применимые в быту – распашные автоматизированные ворота.

Устанавливаем опорные столбы

Данный вид работ можно назвать наиболее трудоемким, так как необходимо предварительно выкопать ямы глубиной не менее метра (для каменистых почв достаточно 70 см) и шириной порядка 30 см, замесить раствор для заливки и кладки (если она планируется).

LiveJournal
Blogger

Опорный столб

Как уже отмечалось, ворота и калитка из профлиста могут крепиться к опорам из металла, кирпича или камня. При выборе металлических опор работы проводят в следующем порядке:

На дно ямы ставят столбы, засыпают их щебнем, контролируя вертикальность при помощи уровня.
Полностью заполняют пространство вокруг столбов бетонной смесью (раствор готовят из цемента и песка в соотношении 1:3, добавляя воду).
Для прочного схватывания работы с опорами откладывают минимум на 3 дня.

Если планируется установить кирпичные или каменные столбы, сначала делают фундамент, размер которого должен превышать сечение опоры, после чего начинают кладку, формируя ряды в шахматном порядке для обеспечения максимальной прочности. Обычно столбы возводят вокруг металлических труб. Чтобы ворота и калитка легко установились между опорами, к трубе приваривают закладные металлические детали, к которым затем будут прикреплены навесы.

https://youtube.com/watch?v=UxQ8jHm02Hk

Как сделать ворота в частном доме. Распашные ворота – изготовление и установка своими силами

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Преимущества распашных ворот:

простая конструкция;
относительно низкая цена;
нетребовательны в обслуживании;
длительный срок эксплуатации;
прочность;
простота эксплуатации;
неограниченная возможность выбор дизайнерских решений и формы;
отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
возможность установить автоматику.

Недостатки:

необходимость предусмотреть довольно много места для открытия-закрытия;
необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

болгарка. Предназначена для резки и шлифовки металлических заготовок;
нарезные диски;
шлифовальные диски;
сварочный аппарат;
электроды;
рулетка;
строительный уровень;
уголок;
молоток;
лопата;
мастерок.

Вспомогательный:

компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
дрель. Если понадобится для крепления обшивки ворот;
клепатель, а также заклепки к нему.

Материал

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

этап – установка стоек для навешивания ворот.
этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

Делаем ворота из профлиста своими руками: от устройства к деталям и реализации
