Достоинства водосточных систем Дёке
С развитием пластиков, конструкции из ПХВ всё больше вытесняют металлическое оснащение своими низкими ценами, превосходным качеством, лёгкостью и простотой монтажа без особых инструментов, интересными, не выцветающими от солнца расцветками, неподверженностью к агрессивным веществам осадков, малым весом, малошумностью и другими преимуществами.
Водостоки – это большой конструктор для взрослых, справившись со сборкой и установкой которого, «взрослые дети» чувствуют себя создателями. Результатом этой «игры» будет спокойствие владельцев дома и защита его от влаги на долгие-долгие годы. Дизайн конструктора Дёке может привнести в образ жилья элементы футуризма или классики и подходит к самым различным видам отделочных материалов.
Производство водосточных систем бренда Döcke налажено в нашей стране с 2009 года. Поэтому модификации Standard, Premium, Lux как нельзя лучше подходят к российским условиям. Дмитровский завод производителя оснащён австрийским и немецким оборудованием.
Особенности и преимущества
По прогнозам специалистов, без водостока распад каменных стен из-за попадания воды и образовавшейся плесени наступает на 10 лет раньше обычного, у дерева — на 20. Основа дома, фундамент, разрушается в 2 раза быстрей. Для того чтоб сохранить фасадные панели от губительного влияния природных факторов применяют водосточную систему.
В новых системных водостоках реализованы передовые европейские технологии, оборудование и стандарт качественного сырья. Немецкие технологии позволяют тщательно довести технологический процесс до совершенства.
Пластик выдерживает различные виды нагрузок и все элементы высоко герметичны. Помимо вышеперечисленных качеств, продукция Деке предлагает разумные и доступные цены.
Водосточная система Docke устойчива к влиянию ультрафиолета, не выцветает, сохраняя изначальный цвет. Имеет всю палитру цветов, что позволяет подчеркнуть контуры строения.
Выдержка температурного режима от +50 до -50 гр. Водосток рассчитан на воздействие солей, щелочи и кислот, находящихся в осадках.
Система благодаря небольшому весу (погонный метр 690 г) не оказывает нагрузку на несущие элементы, при монтажной сборке упрощает и ускоряет процесс. ПРИ КАЧЕСТВЕННОМ МОНТАЖЕ И УХОДЕ ЗА СИСТЕМОЙ, СРОК РАБОТОСПОСОБНОСТИ ВОДОСТОКА МОЖЕТ ПРЕВЫСИТЬ 50 ЛЕТ.
Все элементы системы водостока симметричны, что позволяет применить универсальную сборку. Внутренняя поверхность не дает скапливается листве. Мусор смывается дождевой водой за счет продольных ребер, тем самым снижая вероятность засоров.
Среди других немаловажных достоинств Docke необходимо отметить следующие:
- гарантийный срок 25 лет;
- в отличие от металла, гасит шум падающей воды;
- практичность, долговечность, универсальность;
- легкость обслуживания и простота монтажа;
- прочность и устойчивость к деформациям;
- привлекательный внешний вид;
- возможность установку на различные виды строения;
Особенности монтажного процесса
Как уже отмечалось, компания Docke ко всем своим водосточным системам lux и standart прилагает подробное описание, как выполняется монтаж элементов ливневки своими руками. Такая инструкция предусматривает несколько способов крепления пластиковых изделий.
Крепление на лобовую доску
Этот способ подразумевает монтаж специальной толстой доски на фасад дома. Этот способ рекомендуется использовать в таких случаях:
- Когда монтаж водоотлива производится после кровельных работ, то есть в процессе эксплуатации жилого дома.
- Также этот способ рекомендован, если шаг между стропилами превышает 60 см, необходимых для надежного крепления желобов ливневой канализации.
Такой способ имеет массу преимуществ, среди которых возможность крепления кронштейнов и воронок в нужном месте.
Крепление без лобовой доски
Такой способ применяется в том случае, если монтаж ливневой системы деке lux осуществляется на этапе строительства дома, до обустройства кровли. При этом применяется несколько вариантов:
- При шаге кровельных стропил в пределах 50–60 см, длинные металлические кронштейны крепятся непосредственно к нижнему краю стропил. При необходимости, кронштейны могут быть немного загнуты для обеспечения нужного уклона в сторону воронки.
- Если шаг стропил не позволяет произвести надежное крепление желобов, применяются пластиковые кронштейны с металлическими удлинителями. Эти металлические пластины крепятся непосредственно на деревянную обрешетку крыши и сгибаются под нужным углом.
Инструкция по монтажу
Теперь давайте подробно рассмотрим, как осуществляется монтаж ливневой системы Docke lux своими руками. Чтобы ливневка правильно функционировала, должна соблюдаться следующая инструкция по установке:
- Прежде всего, производится установка выбранных кронштейнов подходящим способом.
- Затем производится монтаж водоприемных воронок.
- Следующим шагом производится установка желобов. Их надежное крепление к кронштейнам осуществляется при помощи специальных фиксаторов.
- На этом этапе также монтируется сетка на воронку слива и на желоб. Эти защитные сетки препятствуют попаданию опавшей листвы и прочего мусора в ливневую канализацию.
- После этого устанавливаются водосточные трубы. Их крепление к стенам фасада осуществляется при помощи хомутов.
- Подсоединение труб к водоприемным воронкам производится при помощи колен с углом в 45°.
Нижний конец водосточной трубы заводится в дождеприемник. При его отсутствии, одевается угловое колено для отвода воды от фундамента на максимальное удаление.
Мы рассмотрели особенности водосточной системы от немецкого производителя Docke. Такая ливневка имеет несколько типов: lux и standart. Общей чертой водоотводов деке является их надежность, долговечность, привлекательный внешний вид и легкий монтаж, доступный для самостоятельного выполнения.
Серии водостоков Döcke
Всего есть три серии водосточных систем Деке:
- STANDART .
- PREMIUM .
- LUX .
СТАНДАРТ
Водостоки этой серии – наиболее недорогой вариант. Они предназначены для отвода осадочных вод с крыш общей площадью до 150 м².
Основные характеристики:
- толщина стенок ПВХ основных и дополнительных элементов – 1.7 мм;
- диаметр трубы – 85,73 мм, диаметр желоба – 120,65 мм;
- труба способна пропускать до 5.3 л/с, желоб – 1.5 л/с на 1 погонный метр;
- три цвета : белый (пломбир), коричневый (шоколад), красный (гранат).
Отличительная особенность серии – в ассортименте есть трубы и желоба разной длины. У трубы: 1 м, 2 м, 3 м. У желоба: 2 м и 3 м. Это можно рассматривать как дополнительную возможность сэкономить на материалах.
Серия Стандарт отлично подойдет для небольшого домаИсточник 101siding.ru
При определении стоимости водостока СТАНДАРТ в качестве ориентира можно брать следующие цены (рублей):
- 1 м желоба – от 122;
- 1 м трубы – от 150;
- воронка – от 235;
- угол для соединения желобов под углом 90° – от 202;
- муфта соединительная (для стыковки труб между собой и присоединения их к воронке) – от 78;
- наконечник (для слива в дождеприемник ливневой канализации) – от 139;
- соединитель желобов – от 130;
- колено 45° для обхода выступов – от 146;
Колено 45° позволяет «прижать» водосток к фасадуИсточник a-k-b.info
заглушка – от 62.
Есть еще элементы крепления (к фасаду, к лобовой доске или стропилам крыши):
- хомут – от 59;
- шпилька с гайкой – от 139;
- кронштейн пластиковый – от 42;
- кронштейн металлический – от 136;
- крепление регулируемое – от 175.
ПРЕМИУМ
Эта улучшенный вариант предыдущей серии водостока. Благодаря большей толщины стенок (1.8 мм), трубы и желоба при таком же диаметре могут выдерживать большие нагрузки:
- пропускная способность труб – до 6.4 л/с;
- пропускная способность желобов – до 1.8 л/с на погонный метр.
К трем предыдущим цветам (пломбир, шоколад и гранат) добавлен четвертый – серый (каштан).
Серия ПРЕМИУМ по сравнению со СТАНДАРТОМ имеет более широкую номенклатуру элементовИсточник fasad-n.ru
По характеристике производителя эта серия предназначена для крыш площадью до 250 м².
У элементов серии водостока Деке цены выглядят следующим образом (рублей):
- желоб (3 м) – от 430;
- труба (3 м) – от 520;
- воронка – от 270;
- угол 90° – от 235;
- муфта – от 90;
- наконечник – от 160;
- соединитель – от 150;
- колено 45° – от 170;
- заглушка желоба – от 72;
- угловой элемент соединения желобов под 135° – от 805;
- колено 72° – от 170;
- заглушка воронки – от 73;
- защитная сетка воронок от листвы и крупного мусора – от 57.
Элементы крепления:
- кронштейн ПВХ – от 49;
- кронштейн металлический – от 157;
- хомут – от 68.
Шпилька с гайкой и крепление регулируемое стоят соответственно 139 и 175 рублей.
Шпилькой с гайкой водосток крепят к фасадуИсточник amazon.co.jp
ЛЮКС
Водостоки этой серии позволяют отвести большое количество осадков от крыши площадью более 250 м² без увеличения количества воронок и водосточных труб. Достигается это благодаря увеличенному диаметру желобов (141 мм) и труб (100 мм). А чтобы они смогли выдерживать выросшие нагрузки, толщина стенок элементов водостока серии ЛЮКС увеличена до 2.2 мм.
Пропускная способность труб – 9.3 л/с.
Пропускная способность желоба – 2.1 л/с на погонный метр.
Три цвета: белый (пломбир), коричневый (шоколад), темно серый (графит).
Элементы этой серии водостока Деке купить можно по следующим ценам (рублей):
- желоб (3 м) – от 650;
- труба (3 м) – от 770;
- воронка – от 465;
- угол 90° – от 325;
- муфта – от 155;
- наконечник – от 280;
- соединитель желобов – от 180;
- колено 45° – от 250;
- заглушка желоба – от 106;
- угол 135° – от 913;
- колено 72° – от 250.
По сравнению с предыдущей серией выпускают еще дополнительные элементы:
- коллектор – от 650.;
- тройник 45° – от 665.;
- переходник Premium – 379.
Такой переходник LUX/STANDARD позволяет при необходимости объединить две серии в одну водосточную системуИсточник stroy-ka.ru
Крепления водосточной системы Деке LUX купить можно по следующим ценам;
- кронштейн ПВХ – от 82 руб.;
- кронштейн металлический – от 296 руб.;
- хомут – от 108 руб.
Шпилька с гайкой и крепление регулируемое – 139 руб. и 175 руб. соответственно.
Особенности систем Деке
Водосточные системы от компании Docke обладают рядом преимуществ, к которым относятся:
- универсальность. Благодаря широкому выбору комплектующих и системы оптимально подходят и для маленьких строений (бань, хозяйственных построек, дачных домиков и так далее), и для коттеджей с большой площадью;
- простота монтажа. Сборка системы производится в соответствии с прилагаемой схемой. Отдельные элементы соединяются специальными переходниками, что исключает необходимость приобретения дополнительного оборудования и дополнительной герметизации. Простоте установки водостоков также способствует небольшой вес отдельных элементов;
- устойчивость к воздействию атмосферных осадков. Пластиковый водосток не подвержен коррозии, воздействию отрицательных температур и прямого солнечного света (систему можно использовать в температурном диапазоне -50ºС – +50ºС). Цвет и форма желобов не изменяется в течение длительного периода использования;
- отсутствие необходимости дополнительного ухода. Система водостоков обустроена таким образом, что в процессе использования необходимо проводить исключительно периодическую очистку желобов от опадающей листвы и иных видов загрязнений;
- доступная стоимость системы водоотведения;
- разнообразная цветовая гамма выпускаемой продукции позволит подобрать систему полностью соответствующую дизайну постройки, а эстетичный вид не испортит внешнего вида строения.
Цвета водостоков, выпускаемых компанией Деке
Гарантия производителя на водостоки составляет 25 лет, а заявленный срок использования – более 50 лет.
Водостоки Docke системы STANDART
Используется для классического малоэтажного домостроения.
Цветовая палитра всех элементов: Шоколад, гранат, пломбир.
Основные характеристики:
| Элемент | Длина | Диаметр | Вес | Упаковка | Кол-во |
| Желоб водосточный | 3м | 120,65мм | 19,245кг | Полиэтилен | 10шт |
| Труба водосточная | 3м | 85,73мм | 11,450кг | Полиэтилен | 5шт |
| Соединитель Желобов | 3,520кг | Картонная, размером: 29*28,5*28,5см | 25шт | ||
| Воронка | 4,98кг | Картонная, размером: 53,5*28,5*28,5см | 16шт | ||
| Угловой элемент (90) | 3,987кг | Картон, 53,5*28,5*28,5см | 15шт | ||
| Угловой элемент (135) | 1,87кг | Картонная, размером: 29*28,5*28,5см | 9шт | ||
| Заглушка желоба | 3,928кг | Картон, 34,5*28*19см | 60шт | ||
| Заглушка воронки | 3,7кг | Картонная, размером: 34,5*28*19см | 72шт | ||
| Колено (45) | 4,807кг | Картон, 53,5*28,5*28,5см | 26шт | ||
| Колено (72) | 4,407кг | Картонная, размером: 53,5*28,5*28,5см | 20шт | ||
| Муфта соединительная | 6,498кг | Картон 53,5*28,5*28,5см | 63шт | ||
| Хомут универсальный | 7,67кг | Картонная, размером: 29*28,5*28,5см | 100шт | ||
| Наконечник | 4,527кг | Картон 53,5*28,5*28,5см | 23шт | ||
| Сетка защитная | 2,368кг | Картонная | 100шт | ||
| Кронштейн желоба | 5,687кг | Картон 53,5*28,5*28,5см | 100шт | ||
| Кронштейн металлический | 9,7кг | Картонная, размером: 70*37*10см | 30шт | ||
| Шпилька специальная с гайкой | 5кг | 16,5*10,5*11см | 100шт | ||
| Крепление регулируемое | 6,3кг | 34,5*28*19см | 60шт |
Цветовая гамма
| Красный | Зеленый | Белый | Коричневый |
Водосточная система Docke STANDARD – это сборная конструкция, предназначенная для отведения воды с крыши здания. Элементы изготовлены способом коэкструзии и литья под давлением из поливинилхлорида и/или сополимеров винилхлорида с различными добавками.
Правила хранения
- Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами, длиной не менее длины перевозимого материала.
- Хранение осуществляется только в фирменной упаковке производителя.
- Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
- Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35°С до +50°С и относительной влажности воздуха 50-60%.
- При длительном хранении (свыше 10 дней) необходимо использовать паллеты или стеллажи, при этом высота складирования коробок не должна превышать 1,5 м.
- Категорически запрещается хранить изделия: – без упаковки производителя; – под прямыми солнечными лучами; – вблизи отопительных приборов (на расстоянии менее 1,5 м).
Материалы
Еще не так давно водостоки изготавливались исключительно из металла. Демонстрировали положительные качества медь и сталь благодаря большому сроку эксплуатации и отличной прочности, даже к механической нагрузке.
Изделия из этих материалов являются огнестойкими, но имеют и недостатки, такие как:
- высокий риск образования коррозии;
- большой вес;
- внушительная стоимость;
- плохо восстанавливает форму при повреждении.
На сегодняшний день их широко применяют в промышленном строительстве, в то время как малоэтажная застройка приветствует изделия из поливинилхлорида. Пластиковая продукция Docke не ржавеет и обладает небольшим весом. Даже человек без опыта может справиться со схемой монтажа системы водоотвода. Элементы устройства не требуют особенного ухода, достаточно просто удалять мусор, попавший в трубу.
Материалы
Docke использует для своих изделий новейшие материалы с уникальными качествами. Например, для уплотнителей, применяемых в соединениях, используется силиконизированная резина, сочетающая свойства натуральной резины и полимера за счет соединений кремния и органики. Эта двухкомпонентная резина способна сохранять исходные характеристики длительное время при эксплуатации в условиях температур от –5⁰С до +48⁰C. Если же температура не превышает +10⁰С – её срок службы неограничен. Она стойка к дождям и ветрам, солнечному свету и солёной воде, превосходя своими качествами каучук.

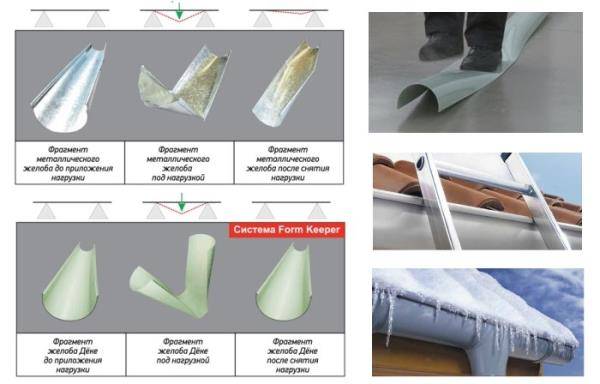

Пластик ПВХ, из которого изготавливаются лотки, имеет удивительную прочность. Он способен, деформируясь под нагрузкой, восстановить свою форму после снятия нагрузки. Это свойство выручает в том случае, когда в желобе намерзает лёд. В месте намерзания лоток изменяет форму, однако, он полностью восстанавливает её, когда лёд растает. При правильной установке системы, воды в лотке оставаться не должно.
Последовательность монтажа
- Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
- Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
- Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
- Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской — установить сам соединитель 7.
- Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
- Расстояние между центрами воронки 11 и соединителя 7 не должно быть более чем 3080 мм.
- Установить промежуточные кронштейны 9 с учетом п.З «Общих положений».
- Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель). Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
- Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
- Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
- Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
- Установить в желоба 3 и 6 угловой элемент желоба 4.
- Надеть заглушку воронки 12 на открытый конец воронки.
- Надеть заглушку желоба 1 на открытый конец желоба.
- Вставить сетку для воронки 10.
- Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 13 на воронке 11 саморезом.
- Собрать необходимую конфигурацию фигурной части водослива. (Колено 13, Отрезок трубы 14, Колено 15).
Фитинги 13 и 15 в фигурной части водослива крепятся друг с другом исключительно через промежуточный отрезок трубы 14 и крепятся на отрезке трубы саморезами.
- Закрепить нижний фитинг 15 хомутом 16 в положении “Фитинг”.
- Надеть трубу 18 до упора на нижней фитинг 15 фигурной части водослива.
- Установить трубу в вертикальном положении, отметив места монтажа универсального хомута посередине трубы 17.
- Надеть трубу 18 на фитинг 15. Зафиксировав ее в хомуте 17.
- Средний хомут устанавливается в положении “Труба”.
- Отрезать конечный кусок трубы необходимой длины 21, Надев его на муфту 19, муфту с трубой надеть на нижнюю часть закрепленной трубы 18.
- Отметить место монтажа хомута 20 на стене дома на уровне с местом фиксации хомута на муфте 19. Отступить ниже на 10 мм .
- Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20. Хомут устанавливается в положении “Фитинг”. Если длина отрезка трубы более чем 1500 мм, необходимо зафиксировать ее посередине универсальным хомутом. Хомут устанавливается в положении “Труба”.
- Наконечник надеть на трубу. 23. Отметить место монтажа хомута 22. Отступить ниже на 10 мм .
- Наконечник 23 надеть на трубу 21, зафиксировав его в универсальном хомуте 22.
- Хомут устанавливают в положении “Фитинг”.
- Допустим вариант крепления наконечника к трубе саморезом.
(Идут в комплекте с хомутом)
- При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется применять винтовую шпильку М8. При необходимости отрезать шпильку нужной длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
- При установке необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 мм до 12 мм.
- Ввернуть шпильку 1 через центр отверстия в стену дома, на глубину не менее 40 мм, если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
- Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.
- Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.
- Установить хомут в нужном положении («Труба»»Фитинг»). Затянуть гайку 2 под опорой хомута до упора, используя для этого гаечный ключ.
- Вставить хомут 9 в опору хомута, закрепив его с помощью винта М5х40 7 и гайки М5 8.
В ходе монтажа виниловых водосточных систем Деке используется стандартный набор инструментов: измерительная рулетка, маркер, стусло, шнур, отвертка, ножовка, шуруповерт, перфоратор, «болгарка». Специнструмент — кронштейногиб (иногда его называют крюкогиб или полосогиб).
Принципиальной разницы в монтаже водостоков Docke Standart (предназначенных для малоэтажных зданий) и Деке Люкс (с увеличенной пропускной способностью) нет. Последовательность действий во многом совпадает, однако есть нюансы.
