Основные характеристики винтовых свай с диаметром 108 мм, цена и сфера применения

Виды винтовых свай

Есть множество винтовых свай для фундамента и выбрать среди них какой-то один подходящий вид без подготовки довольно трудно. Поэтому перед тем, как отправляться в магазин, определяют, какими бывают эти конструкции, а также что подойдет под конкретный проект и климатические условия.

По типу грунта

В случае, если почвы на участке можно отнести к ВСЛ — грунту сезонного промерзания — сваи просто завинчивают в землю без каких-либо предварительных работ. Столбы здесь могут иметь классический тип лопастей с заваренным конусом. Углубление, где окажется столб, заполняют песком с цементом.

ВСЛМ означает вечномерзлый грунт, поэтому установка винтового столба потребует предварительного бурения в местах установки. Место установки будет заполнено песком, а вот сами сваи будут мелко нарезаны по всей длине.

Разновидности винтовых свай в зависимости от типа наконечника и грунта

По типу наконечника

Наконечники тоже разные — литые или сварные. Литой дороже, но благодаря своей крепости без повреждений может быть ввинчен в грунт почти любой сложности и плотности, даже вечномерзлый. Для этого нужно, чтобы наконечник был с зубцами по нижнему срезу, как у коронки для дрели, или сильно заостренный. Здесь погружение в землю идет до расчетной глубины.

Сварные наконечники из-за сварных швов не такие плотные, однако, они тоже часто используются, особенно для действительно небольших построек, где столбы ввинчиваются вручную. Погружение останавливается при встрече с упором, препятствием, так как дальнейшая установка может повредить наконечник, а значит испортить саму винтовую конструкцию.

Дополнительно выделяют комбинированный вид, когда совмещаются две части, конус и лопасти. Это позволяет выдержать нагрузку до 50 тонн.

По конструкции лопастей

Здесь важны размеры, количество, ведь лопастей может быть больше одной. Однолопастные винтовые сваи под дом используются только для плотных грунтов и хорошо сочетаются с литыми наконечниками. А вот многолопастные могут иметь до 6 лопастей и чем слабее грунт, тем больше лопастей потребуется столбу. Благодаря им она окажется более устойчива и погрузится равномерно.

Ширина лопастей тоже зависит от грунта, с которым предстоит работать. Широкими считаются лопасти, которые больше диаметра трубы в полтора раза или больше, обычно это от 20 до 35 см. Это позволяет им быть стабильными на слабых грунтах.

Узколопастные нужны для плотных и мерзлых грунтов, так как их проще ввинчивать.

Толщина металла для лопастей обычно от 9,5 до 12,5 мм.

Назначение винтовых свай

Сваи, используемые в строительстве, это столбы, которые погружаются в землю на определенную глубину, не обязательно одинаковую, чтобы потом сверху была установлена жилая или нежилая постройка.

Сваи могут быть из разных материалов: дерева, металла, бетона. Бетонные делаются заранее или заливаются прямо на месте строительства.

Конструкционные особенности и вид будет зависеть от таких факторов, как тип почв, рельеф местности, вид постройки, что будет установлена на такой фундамент и т. д.

Винтовые сваи это столбы для создания фундамента, на концах которых есть специальные наконечники с винтами, позволяющими им ввинчиваться в землю — вручную или с помощью специальной техники. Состоят такие сваи из стержня, оголовка, лопастей.

Основное назначение винтовых свай — фундамент для какого-либо строения

Преимущества и недостатки

В числе плюсов винтовых конструкций:

• Скорость монтажа, его простота.
• Возможность установки своими руками.
• Не нужно проводить земляные работы.
• Нет вибраций, а также шума при закручивании.
• Можно устанавливать поблизости к другим постройкам без риска их повредить.
• Возможность использовать на неровном рельефе.
• Разрешается устанавливать одни и те же винтовые конструкции дважды.

Но минусы тоже есть:

• Винтовые сваи не устанавливаются на скальных местностях, так как лопасти могут деформироваться.
• В сейсмоактивных зонах такие фундаментные столбы не применяются.
• Необходимость многоступенчатой обработки металлических деталей, если предполагается применение в химически активных грунтах.

Взаимосвязь размеров и несущей способности сваи

В зависимости от типа конструкции сваи выбираются по параметру нагрузки:

1. Для малонагруженных конструкций. Сюда подойдут однолопастные (диаметр лопасти до 500 мм, толщина лопасти до 6 мм, толщина стенки ствола до 4,5 мм) и многолопастные (диаметр лопасти до 300 мм, толщина лопасти до 5 мм, толщина стенки ствола до 3,5 мм). Оба типа могут применяться в ИЖС и для небольших промышленных объектов, где позволяет нагрузка.
2. Для конструкций с большой нагрузкой. Однолопастные подойдут при условии диаметра лопасти от 400 мм, толщины лопасти от 6 мм, толщины стенки ствола от 4,5 мм; многолопастные с диаметром лопасти от 300 мм, толщиной лопасти от 5 мм, толщиной стенки ствола от 3,5 мм. Используются при возведении больших зданий в один или несколько этажей, крупных промышленных объектов.

Свайно-винтовой фундамент – плюсы и минусы

Срок службы и удобство эксплуатации строения во многом зависит от основания. Рассматривая плюсы и минусы дома на сваях, стоит отметить возможность:

1. Возведения на любом грунте в любой климатической зоне. Допустимо строительство в регионе с вечной мерзлотой и на болотистой местности.
2. Строительства на участке с любым рельефом.
3. Выполнения строительных работ в любое время года. Погодные условия неспособны оказать негативного влияния на характеристики формируемого фундамента.
4. Установки винтовых опор на участке с любым уровнем грунтовых вод.
5. Выполнения монтажных работ в сжатые сроки. При наличии специальной техники и хорошей проходимости грунта винтовые сваи для дома среднего размера могут быть подготовлены за один день.
6. Снижения затрат на устройство фундамента. Цена фундамента из винтовых опорбудет на треть ниже оснований другого типа, например, ленточного.
7. Устройства тёплого подполья при грамотно выполненном утеплении фундамента. Иногда проектируется технический этаж.
8. Монтажа инженерных коммуникаций одновременно с устройством фундамента.
9. Выполнения монтажа своими руками, если цена работ окажется высокой для семейного бюджета.

Монтаж возможен в любое время года

К достоинствам винтовых свай также стоит отнести:

• устойчивость к морозному пучению;
• установку без предварительной подготовки котлована, поэтому на строительной площадке не будет завалов выбранного грунта, что особенно актуально для небольших по площади участков. Также отпадает необходимость в дополнительных затратах на вывоз лишнего грунта;
• сухие полы и стены дома, так как такой фундамент не имеет капилляров, через которые влага из грунта могла бы попасть внутрь строения;
• длительный срок службы при соблюдении технологии монтажа и использовании качественных материалов.

Для монтажа свай не надо подготавливать котлован

К недостаткам фундамента на винтовых сваях стоит отнести:

1. Сложность устройства на участках со скальными породами и грунтом, содержащим большое количество камней.
2. Вероятность снижения несущей способности фундамента при увеличении нагрузки на винтовую сваю. Это может стать причиной разрушения стен.
3. Повышенные требования к системе водоотведения, что может стать причиной повышения цены на устройство фундамента.
4. Разрушение материала под действием коррозионных процессов, если дом возводится на участке с повышенной химической агрессивностью грунта.

К месту строительства предъявляются определённые требования

Рейтинг продукции среднего ценового сегмента

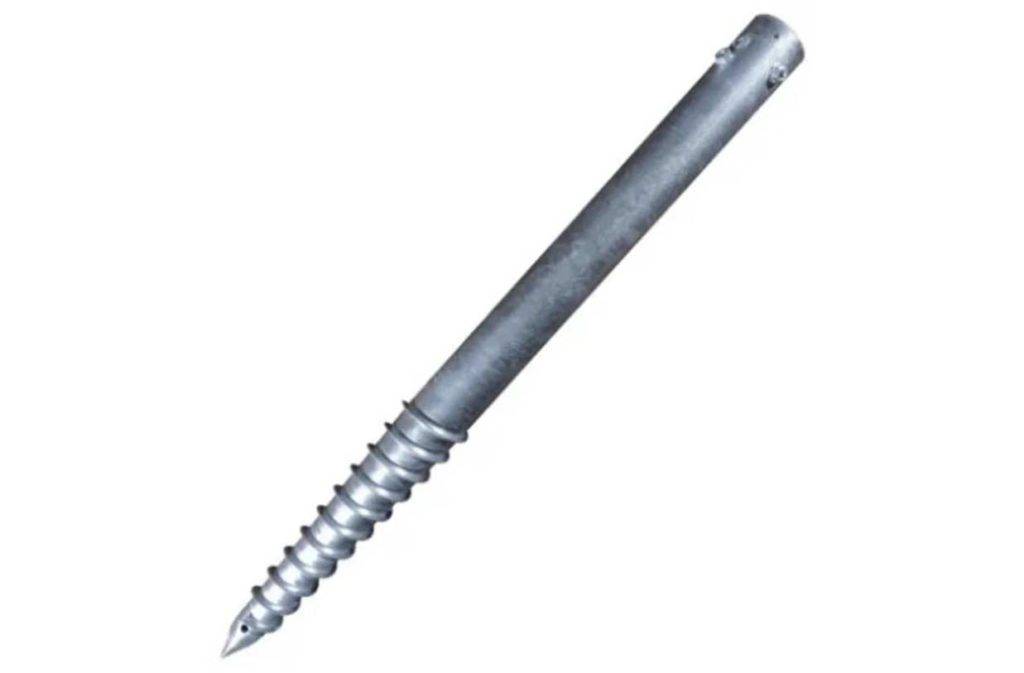

Bau SVKS T/4 76*1200 mm (82262717)

Товар изготавливается на отечественных производственных мощностях. Сфера применения – оформление фундамента для возведения настилов, террас, продуваемых ограждений, открытых дорожек. Относится к категории конусно-спиральных. Оснащен кованым наконечником и многовитковой спиралью. При изготовлении используется стальная труба толщиной 3 мм. Параметры изделия – 1200*76 мм. Вес – 6,178 кг. Производитель наносит на продукцию горячую оцинкованную защиту, причем как с внешней, так и с внутренней стороны. На срок эксплуатации оказывает влияние степень агрессивности почвы, но он не может быть менее 100 лет.

Предусмотрено болтовое соединение, которое считается самым удобным. Работы по сварке и обрезке не нужны. Фиксация происходит «труба в трубу» с использованием болтов М12 и гаек. Можно прибегнуть к помощи U-образных оголовок-проушин.

Вкручивание осуществляется механическим или ручным способом. Идеальный вариант для монтажа в песок, супеси, суглинки, скальные почвы. Есть определенные ограничения по использования продукции. Не приемлют насыпные грунты, пылеватые пески, мягко-пластичные и текучие почвы.

Продавцы просят за продукцию 2308 рублей.

свая Bau SVKS T/4 76*1200 mm (82262717)

Достоинства

• расширенный функционал;
• широкий диапазон использования;
• практичность;
• скорость установки;
• надежность;
• долгий срок службы;
• универсальность;
• соотношение цены и качества;
• положительные отзывы.

class=’s-article__points-list’>

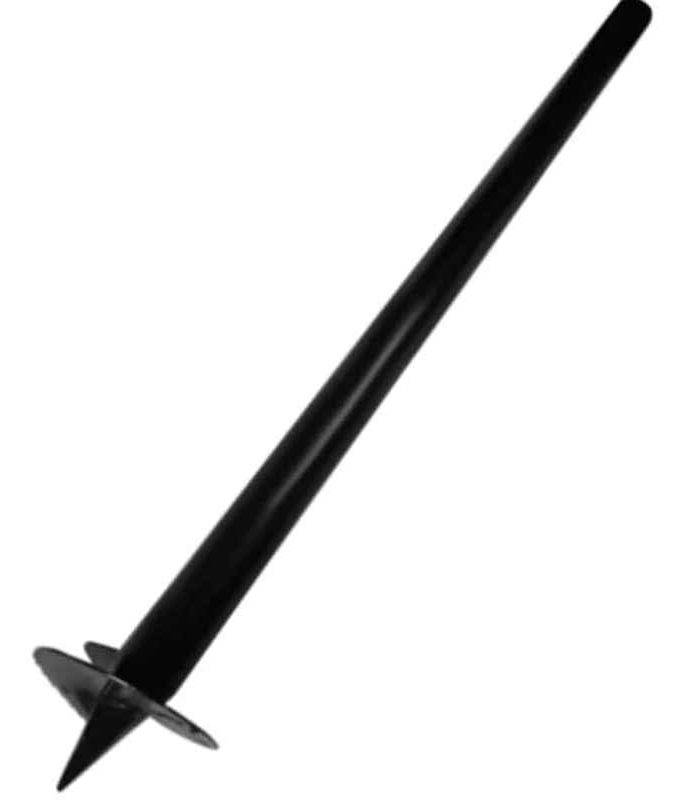

Винтовая свая 108*2500 mm (82200301)

Продукция от отечественного производителя пользуется повышенным спросом благодаря соотношению цены и качества. Монтировать быстро и просто. Можно использовать ручной метод, но позволит сократить время оформления основания специализированная техника. Товар отливается надежностью и прочностью. Отзывы положительные. Проблем с приобретением не возникает. Вес изделия – 25,5 кг.

Средняя стоимость – 4923 рубля.

свая Винтовая свая 108*2500 mm (82200301)

Достоинства

• качество защитного покрытия;
• добротность используемого материала;
• долгий эксплуатационный срок;
• функциональность;
• универсальность;
• стойко выдерживает существенные температурные перепады.

class=’s-article__points-list’>

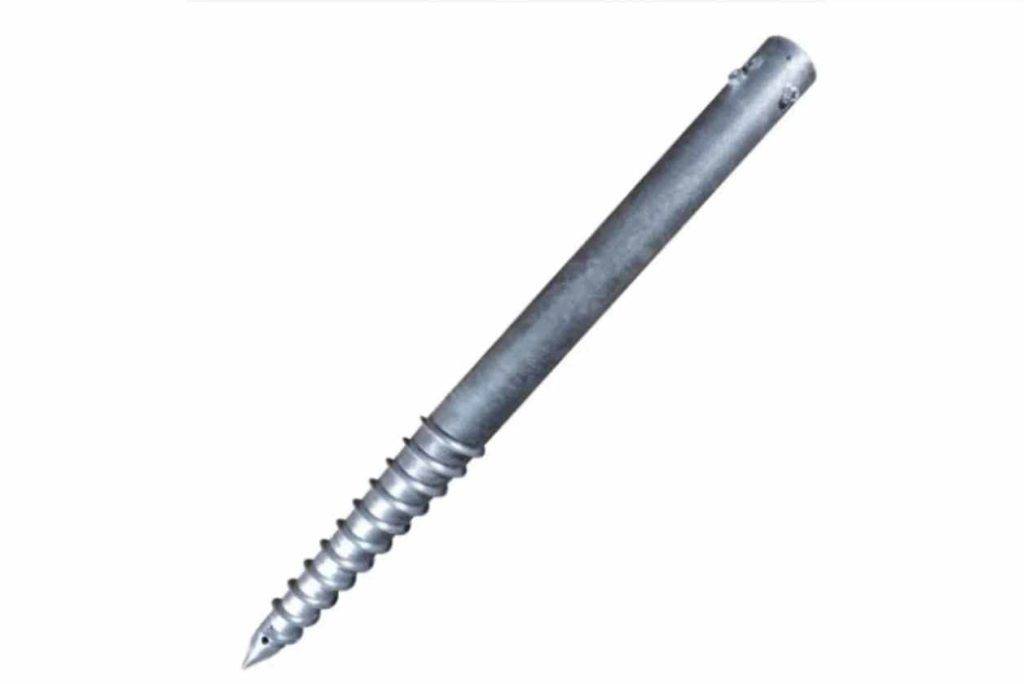

Bau SVKS T/4 89*1200 mm (82262718)

Конусно-спиральная свая изготавливается на российском предприятии. Имеет кованый наконечник и многовитковую спираль. Заглубление происходит быстро и без особых усилий. Предназначена для монтажа фундамента под настилы, террасы, открытые дорожки, теплицы и так далее. Толщина стальных стенок – 3 мм. В качестве покрытия выступает горячее цинкование. Прослужит верой и правдой не менее 100 лет. Необходимость в бетонировании отсутствует. Завинчивание происходит при помощи рычажной штанги либо специализированной техники.

Идеальный вариант для скальных почв, песка, суглинков. Не подходит для таких типов почв, как текучих, водонасыщенных, насыпных, мягко-пластичных. Часто применяется при возведении беседок, хозблоков из минибруса, ограждений из профлиста. Вес – 7,682 кг, диаметр – 89 мм.

Средняя цена – 2588 рублей.

свая Bau SVKS T/4 89*1200 mm (82262718)

Достоинства

• функциональность;
• практичность;
• качество используемого материала;
• надежность;
• длительный срок службы.

class=’s-article__points-list’>

Свая винтовая 89*2000 (82021533)

Продукция от отечественного производителя пользуется большой популярностью благодаря надежности, долговечности и простоте в использовании. Вес – 14,6 кг, диаметр – 89 мм, длина – 2 м. Монтируется быстро, без привлечения посторонней помощи. Достаточно трех человек, чтобы осилить ручную работу. Можно воспользоваться техникой, если позволяют финансовые возможности. Отзывы о товаре положительные. Претензий нет. Брак в продажу не поступает.

свая Свая винтовая 89*2000 (82021533)

Достоинства

• надежность защитного слоя;
• долговечность;
• скорость установки;
• прочность;
• универсальность.

class=’s-article__points-list’>

Требования к качеству свай

Изделия должны соответствовать следующим требованиям:

Для изготовления винтовых свай надлежит использовать новую сталь не подверженную коррозийным изменениям.

Не допускается наличие на стержне сварных швов.

Лопасти должны иметь симметричную форму установленных размеров (диаметр от 30 см, толщина – не менее 0,5 см).

Учитывая, что винтовые сваи вкручиваются в почву с приложением значительных усилий, особенно это касается участков со слежавшимся или каменистым грунтом, особое внимание следует уделять прочности стержня. Все элементы свайного винтового фундамента должны пройти предварительную очистку пескоструйным аппаратом, а также обработаны специальными средствами для предупреждения развития коррозийных процессов

Тщательная обработка металлических элементов от коррозии поможет увеличить прочность и надёжность возведенного фундамента в целом.

Виды

Этот элемент фундаментной конструкции делится на четыре вида:

1. С одной лопастью, которая закреплена в нижней части трубы.
2. С двумя лопастями. По сути, это все тот же первый вариант, только на определенном расстоянии от нижней лопасти установлена еще одна. Эта модель имеет повышенную несущую способность, но вручную ее заглубить очень сложно.
3. Узколопастные. Конструкция бура напоминает длинный конус с резьбой. Такие сваи применяются на каменистых грунтах.
4. Небольших размеров две лопасти, идущие одна за другой и соединенные в одну конструкцию. Используют эту модель в регионах с вечной мерзлотой.

Особенности свайно-винтового фундамента

Отличительных характеристик основание имеет множество, первая – простота обустройства своими руками

Отличительных характеристик основание имеет множество. Первая – простота обустройства своими руками. Благодаря несложным и минимальным земляным работам, а также прочности элементов, их разновидности, свайные конструкции могут быть заглублены в землю усилиями двух людей. При этом никаких сомнений в надежности, долговечности конструкции не возникает.

Что такое винтовая свая? Это труба из металла длиной от 2 метров, оснащенная заостренным наконечником с лопастями спирального типа. Толщина сваи выбирается в зависимости от назначения и характеристик грунта, однако есть требования ГОСТ 10705, где четко указано, какими должны быть сваи для фундамента:

1. Толщина стенки трубы 4-6 мм;
2. Диаметр трубы сваи 50-200 мм;
3. Толщина лопастей 5-10 мм;
4. Диаметр лопастей от 150 мм. Показатель определяется индивидуально, исходя из нужной площади опоры;
5. Длина сваи 2-11 м.

В частном строительстве наиболее популярны винтовые сваи размеры, которых:  2-2,5 метра длины, диаметра 80-108 мм и лопастями 300 мм. Представляя собой вид бура, конструкция легко заглубляется в грунт, как показано на видео. При этом не требуется извлечения грунта из скважины, как при применении других технологий свайного строительства.

Качество металла напрямую влияет на срок эксплуатации конструкции

Качество металла напрямую влияет на срок эксплуатации конструкции. Обычные крашеные элементы уступают оцинкованным по своим прочностным показателям, например, крашеные опоры быстрее ржавеют. После того, как элемент загнан в грунт, он держится достаточно крепко, оказывая одинаковое сопротивление как на вдавливание, так и на выталкивание – нужный показатель в условиях строительства в грунтах с повышенным морозным пучением.

Описание изделий и нюансы их монтажа

Под винтовыми сваями понимаются стальные трубы, имеющие заостренный конец и винтовые лопасти для вворачивания в грунт. Отсутствие каких-либо швов у свай объясняет их высокую прочность и незначительную подверженность коррозии. Стенки трубы могут иметь различную толщину – обычно эта цифра находится в диапазоне от 4 до 7 мм. Строительный рынок предлагает потребителю сваи любой длины, минимальная – 1 м.

Предназначение винтового наконечника не ограничивается монтажной функцией, лопасти препятствуют выталкиванию изделия грунтом. Невинтовой вариант свай требует бетонирования, в то время как изделия с нарезанной резьбой нет нужды закреплять в структуре почвы. Это позволяет снизить себестоимость работ по возведению фундамента.

Габариты фундамента и масштабы проекта являются теми факторами, которые определяют выбор технологии установки винтовых свай:

• вручную;
• с привлечением гидравлической спецтехники.

Работы по ввинчиванию свай

Метод монтажа не влияет на показатель несущей способности изделий. При любом сценарии трубы вворачивают в землю наподобие шурупа. Но для повышения прочности будущего фундамента монтаж винтовых изделий требует соблюдения ряда правил:

1) в мерзлом или имеющем включения твердых горных пород грунте предварительно необходимо сделать скважину буровой установкой. Это лидерное отверстие облегчит строительство и не повредит несущей способности будущего основания;

2) на заболоченных и часто подтопляемых почвах очень важно провести ряд антикоррозийных мероприятий. Сначала тело трубы внутри заливают бетонным раствором, потом обрабатывают стальную поверхность снаружи любым гидрофобным составом;. 3) важная задача – повышение прочностных характеристик 2-метровых свай, их укрепляют изнутри арматурой

3) важная задача – повышение прочностных характеристик 2-метровых свай, их укрепляют изнутри арматурой.

133-мм

Данный тип свай обладает самой высокой несущей способностью, превышающей 6 т на одну опору. Они могут использоваться для возведения массивных особняков, коттеджей и загородных домов из кирпича, камня или монолитного железобетона. Заглубление опор, имеющих такой диаметр, на сколько-нибудь значительную глубину без спецтехники невозможно из-за большой массы сваи и увеличенной силы сопротивления грунта.

На видео показано, как можно самостоятельно с применением подручных материалов и инструментов сделать лёгкие винтовые сваи для забора. Впрочем, опоры подобной конструкции вполне подойдут и для строительства лёгких хозяйственных построек: бани, сарая и гаража.С помощью винтовых свай можно создать недорогое и, главное, прочное и долговечное основание для малоэтажной постройки практически любого типа. Необходимо лишь правильно произвести вычисления общего веса будущего строения и в соответствии с этим правильно выбрать тип опоры.

https://youtube.com/watch?v=FDEaoSYBIjorel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

• moifundament.ru
• nafundamente.ru
• stroykarecept.ru
• kakfundament.ru

Какие сроки службы у винтовых свай?

Схема видов свайных фундаментов.

Сегодня можно услышать, что винтовые сваи представляют собой лучшую замену любому типу фундамента, что сроки службы такой конструкции самые высокие. Но так ли это на самом деле, может ли свайный фундамент прослужить больше 150 лет, как утверждают производители? В данном случае легко в сроках эксплуатации убедиться самостоятельно.

При толщине лопасти сваи в 5 мм это значение делится на 0,03 мм в год, т. е. на скорость коррозии. При этом получается значение в 150 лет, о котором всегда упоминают производители свай. Но все не так просто. Например, для самого обычного дома берется металлическая свая с толщиной стенки в 4 мм, а лопасти – в 5 мм. Самым слабым местом у нее будет участок перехода воздух-земля. При коррозии в 0,03 мм срок службы уже составит 130 лет, а не 150. Это значение для среднекоррозионных грунтов со слабым воздействием.

Есть и еще один момент – труба ржавеет не только с внешней стороны, коррозия ее повреждает и изнутри, даже если допустить использование специальной обработки. Отсутствие кислорода уменьшает скорость коррозии всего на 30%, то есть сроки службы уже передвигаются на отметку в 85 лет, что почти в половину меньше, чем было заявлено изначально.

Дальше требуется учесть коэффициент запаса прочности. Для металла допустимое значение находится на уровне 1/3 – для наконечника трубы при нагрузке в 5000 кг. Какой вывод можно сделать? Если поставить свайный фундамент с завяленными показателями, при этом не выполнить внутреннюю антикоррозионную защиту, то срок службы составит не 150 лет, как указывает производитель, а всего около 30 лет.

Долговечность винтовой сваи можно немного увеличить, если выполнить антикоррозионную защиту трубы изнутри. Для этого применяется горячее цинкование, нанесение так называемого холодного цинка, защита из битума и прочее. Использование грунтовки – это трата денег, которая не приносит никакой пользы, даже если их производители и кричат на каждом углу о таком эффекте. В этом случае сроки службы свай можно продлить максимум до 100 лет, но только для слабокоррозионных грунтов. Даже через 60-70 лет видимых следов повреждений не будет, хотя внутри процесс уже может запуститься.

Нельзя во всем полагаться на слова производителя, так как заявленный срок службы дается для идеальных условий, достигнуть которых при обычном строительстве невозможно. Реально сроки службы свайного фундамента составляют от 40 до 70 лет, при дальнейшем использовании уже возможны сильные повреждения, проведение ремонтных работ. Обязательно при монтаже фундамента требуется обеспечить антикоррозионную защиту, так как она хоть и не дает того эффекта, о котором говорится, но все же может продлить срок эксплуатации почти вдвое.
