Другие области применения
Вентиляция
Если объем полипропиленовых труб очень большой (диаметр превышает 75 мм), эти изделия используются в качестве вентиляции. Они обеспечивают бесперебойный приток воздуха в помещение. В данном случае для вентиляционной системы не требуется слишком большая прочность.
Систему рекомендуется монтировать из самых легких полипропиленовых изделий, поскольку в большинстве случаев установка осуществляется не на капитальные стены, а на перегородки между помещениями.
Размер таких труб зависит от типа помещения, в котором их прокладывают. В большинстве случае это пятиметровые изделия, поскольку более короткие использовать не выгодно, а длинные слишком сложно перевозить и устанавливать. Иногда система вентиляции может включать не только круглые трубы, внутренний диаметр которой 100 мм и более. Это могут быть также овальные либо квадратные полипропиленовые элементы.
Нестандартные профили полипропилена
В жилых домах устанавливают полипропиленовые трубы, диаметр которых составляет 110-120 мм. Соединение осуществляется без сварки – нужно всего лишь вставить раструб одной трубы в другую.
Канализация
Прибегают к полипропиленовым трубам и в тех случаях, когда нужно проложить внутреннюю канализацию. Для этого чаще всего используют трубы диаметром в 40 мм. Длина одной трубы составляет 0,5-2 м. Для наружной канализации потребуется другой размер труб, отличный от изделий для отопления. Их длина может достигать 5 метров, а максимальный диаметр – 150 мм.
Гофротрубы для канализации
Изготавливают трубы для канализации гофрированными. Благодаря гофрированию полипропиленовые изделия практически нечувствительны к грунтовым просадкам. Таким образом, риск их повреждения, а также образование в некоторых местах отрицательного уклона минимален.
Градация полипропиленовых труб, исходя из давления рабочей среды
Устойчивость полипропилена к давлению рабочей среды обозначается следующим образом:
- N (РN)10. Внутренний диаметр полипропиленовых труб РN10 — в диапазоне от 16 до 90 мм, значения внешнего – от 20 мм до 110 мм. При толщине стенки от 1,9 и до 10 мм и расчетной величине давления в 1 МПа используются в подаче холодной (до 20º С) воды, системе теплых полов (до 45º С);
- РN16. Нечасто попадающиеся изделия подходят для того, чтобы подавать воду температурой до 60º С;
- N (РN)20. Наиболее востребованная труба с внутренним сечением от 10, 6 и наружным – от 16 до 110 мм подходит для водопровода с температурой жидкости до 80º С. Стенки в 16-18,4 мм позволяют выдерживать давление в 2 МПа;
- N (РN)25. Наибольшая величина внутреннего сечения– 50 мм, наименьшая – 13,2 мм, значения внешнего диаметра колеблются в пределах от 77,9 мм до 21,2 мм. Многослойностью структуры РN25, с дополнительным армированием из алюминиевой фольги, обязаны особенной устойчивостью в отношении как ударных нагрузок, так и тепловых скачков. Температура теплоносителя может подниматься до 95º С.

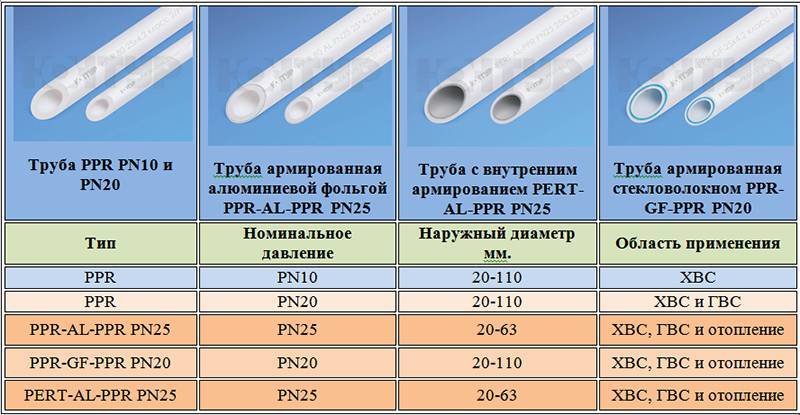

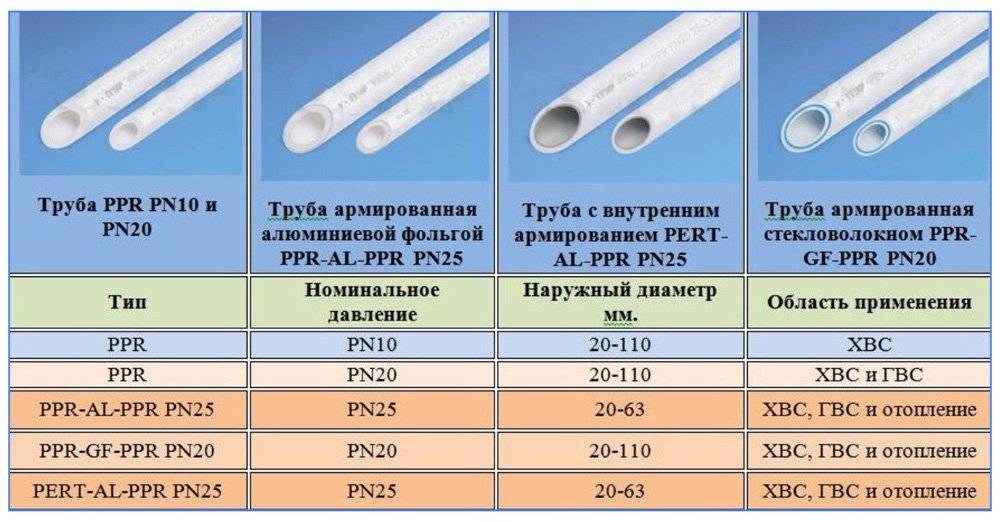

Трубы, армированные алюминиевой фольгой, используются в системах ГВС
Механическую прочность полипропиленовых труб повышают и проведением армирования с использованием:
- алюминиевой фольги в качестве наружного слоя или прокладки между слоями основного материала;
- стекловолокна, волокна которого в смеси с полипропиленом составляют средний слой трехслойной конструкции.
Соотношения трех параметров самых востребованных типов полипропиленовых труб представлены в таблице.
Таблица 1
| Внешний диаметр, мм | Внутренний диаметр, мм | Толщина стенок, мм | ||||
| РN10 | РN20 | РN25 | РN10 | РN20 | РN25 | |
| 110 | 90 | 73,2 | 10 | 18,4 | ||
| 90 | 73,6 | 60 | 8,2 | 15 | ||
| 75 | 61,2 | 50 | 50 | 6,9 | 12,5 | 6,9 |
| 63 | 51,4 | 40 | 40 | 5,8 | 10,5 | 5,8 |
| 50 | 40,8 | 33,2 | 33,2 | 4,6 | 8,4 | 4,6 |
| 40 | 32,6 | 26,6 | 26,6 | 3,7 | 6,7 | 3,7 |
| 32 | 26 | 21,2 | 21,2 | 3 | 5,4 | 3 |
| 25 | 20,4 | 16,6 | 16,6 | 2,3 | 4,2 | 4,2 |
| 20 | 16,2 | 13,2 | 13,2 | 1,9 | 3,4 | 3,4 |
| 16 | 10,6 | 2,7 |

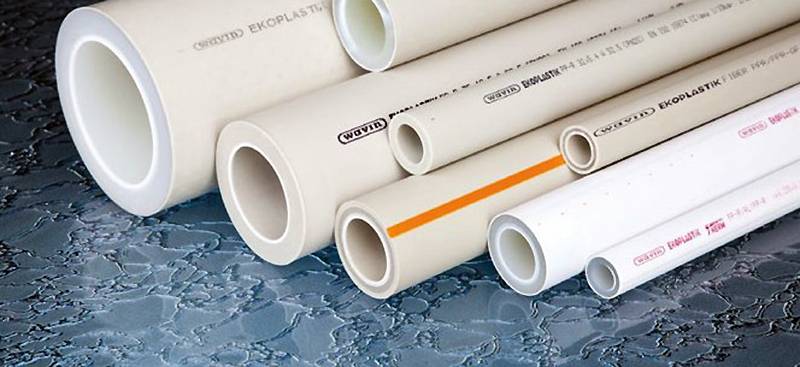

Базовая серия труб
Труба PV PP-RCT UNI поставляется диаметром наружным и внутренним от 16×2,2 до 250×22,7 мм. Он используется для распределения горячей и холодной питьевой воды в частных домах и квартирах, особенно хорошо подходит для прокладки горизонтальных и вертикальных магистральных линий, то есть так называемых лагеров и стояков в многоквартирных домах. Главным преимуществом является повышенная скорость потока при сохранении небольшого диаметра. Для облегчения ориентации при работе труба маркируется одной продольной ярко-зеленой полосой.
PV PP-RCT FASER полипропиленовая труба для горячей воды будет поставляться в размерах от 20×2.8 до 250×22.7 мм. Используется для сборки и строительства магистральных горизонтальных и вертикальных магистралей горячей воды в многоквартирных домах, больницах, коммерческих и промышленных зданиях. Большим преимуществом этой трубы является увеличенный диаметр и, следовательно, поток воды, в частности, значительно более чем трехкратное уменьшение продольного теплового расширения. Еще одна очень важная область применения — это строительство коллекторов и питателей централизованно подготовленной горячей воды к местам ее потребления. Трубка помечена одной продольной оранжевой полосой для облегчения идентификации.
PV–PP-RCT полипропиленовая труба для горячей воды будет изготовлена в размерах от 20×2.8 до 125×17.1 мм. Имеет высокий запас производительности благодаря более толстой стенке. Неудивительно, ведь расчетное значение PN достигает PN25. Ее прочность может быть успешно использована там, где горячая вода интенсивно дезинфицируется препаратами на основе свободного хлора. Обозначена производителем одной красной полосой.
PV PP-RCT FASER будет изготовлена в размерах от 40×3.7 до 250×14.8. Используется в основном в больших размерах для сборки и строительства промышленных охлаждающих контуров.
Абсолютно принципиальной особенностью этих труб является их взаимная сочетаемость друг с другом, свариваемость со всеми фитингами PPR, а также трубами PPR серии CLASSIC. Это позволяет легко реконструировать, подключить к существующему разводу и дает значительную экономию средств. Нет ничего проще, чем монтировать стояки в многоквартирных домах из труб PV PP-RCT UNI для питьевой воды и PV PP-RCT FASER HOT для горячей воды. Трубы поставляются длиной 3 м, что исключает ненужную обрезку и в то же время облегчает обращение в относительно тесных помещениях панельных домов. При использовании оригинального сварочного аппарата и сварочного оборудования качество стыков составляет 100%. Уникальная гибкость труб PP-RCT позволяет использовать эту особенность при монтаже в пользу простоты решения компенсации продольного теплового расширения.
Системы водоснабжения из полипропилена – самые используемые и наиболее часто устанавливаемые системы водоснабжения в нашей стране. Их популярность во многом обязана качеству конструкции и выполненных монтажных работ. Убедитесь, что оба этих условия выполнены и безупречные полипропиленовые трубы будут служить вам десятилетиями.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

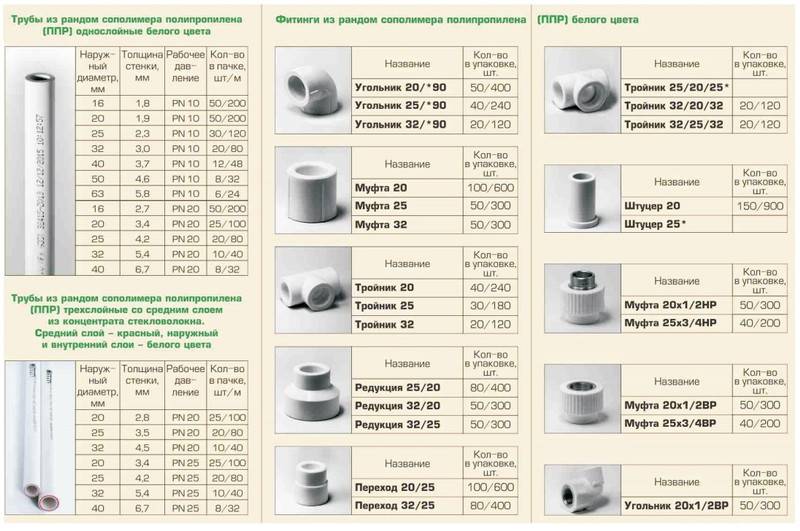

Полипропиленовые трубы – размеры, таблица
Трубы полипропиленовые больших диаметров используют при организации подвода воды, отопления, канализации к домам, жилым микрорайонам, общественным зданиям, спортивным комплексам, гостиницам, для промышленных нужд. Например, трубы для водоснабжения диаметром от 500 мм применяются для подвода холодной питьевой воды от накопительных бассейнов к районам мегаполиса. Для передачи теплоносителя пп трубы большого размера не используют из-за большой тепловой нагрузки, которая способствует размягчению полимерных магистралей.
Диаметры сортамента полипропиленовых труб приведены в таблице 2:
| Наружный диаметр, мм | PN10 | PN20 | PN30 | |||
|---|---|---|---|---|---|---|
| Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | |
| 16 | 10.6 | 2.7 | ||||
| 20 | 16.2 | 1.9 | 13.2 | 3.4 | 13.2 | 3.4 |
| 25 | 20.4 | 2.3 | 16.6 | 4.2 | 16.6 | 4.2 |
| 32 | 26.0 | 3.0 | 21.2 | 5.4 | 21.2 | 3.0 |
| 40 | 32.6 | 3.7 | 26.6 | 6.7 | 26.6 | 3.7 |
| 50 | 40.8 | 4.6 | 33.2 | 8.4 | 33.2 | 4.6 |
| 63 | 51.4 | 5.8 | 42 | 10.5 | 42 | 5.8 |
| 75 | 61.2 | 6.9 | 50 | 12.5 | 50 | 6.9 |
| 90 | 73.6 | 8.2 | 6 | 15 | ||
| 110 | 90 | 10 | 73.2 | 18.4 |
Для вентиляционных систем и водостоков промышленных сооружений применяют трубы полипропиленовые, размеры которых превышают Ø400 мм.
Для самостоятельной установки систем отопления, водопровода и канализации в частном доме или квартире важно не только подобрать правильные размеры магистралей, но и правильно их соединить. Для этого потребуются специальное сварочное оборудование, некоторый навык и умение им пользоваться. Поэтому лучше, если проектированием коммуникаций и их прокладкой будут заниматься профессионалы
Поэтому лучше, если проектированием коммуникаций и их прокладкой будут заниматься профессионалы.
https://youtube.com/watch?v=fKf2kG7gHvw
В статье мы кратко описали классификацию и основные параметры полипропиленовых водопроводных магистралей, используемых для устройства внешней и внутренней систем отопления, канализации, вентиляции, водоснабжения. Ассортимент изделий различного диаметра и назначения позволяет реализовать сложные строительные объекты, выполнять обвязку ГВС, ХВС и отопления эстетично, быстро, надежно.
А как вы справляетесь с заменой старых стальных труб на полипропиленовые? Магистрали какого размера вы используете при устройстве внутридомовых коммуникаций?
Источник
Pprc расшифровка. Полипропиленовые трубы.
Примеры обозначений:
- PP-H или: PPH, PP-1, PP1
- PP-B или: PPB, PP-2, PP2
- PP-R или: PPR, PP-random, PPRC, PPRS, PP-3, PP3
Написание – латинскими буквами.
В России используются обозначения соответственно:
- PP тип 1, ПП-Г
- PP тип 2, ПП-Б
- PP тип 3, ПП-Р
PP – Первая часть маркировки – сокращение от ПолиПропилен (ПП),Вторая часть – обозначение примененного типа материала:
H – гомополимер.Состоит из молекул созданных только из одного полимера.
В – блоксополимер.Блоксополимер, состоит из макромолекул, где доля этилена составляет до 12%.Обладает повышенной прочностью.
R – рандом сополимер (случайный сополимер).Доля этилена – 2-7% и распределена по структуре макромолекул.За счет этого наделен высокой термостойкостью
Обладают высокой прочностью и стабильностью геометрических размеров, отличной свариваемостью (это важно для соединений фитинг – труба).. Возможное использование:
Возможное использование:
- PP-H:
- Холодное водоснабжение
- Техническое водоснабжение
- Вентиляция
- PP-B:
- Холодное водоснабжение
- Центральное и автономное отопление, включая теплые полы
- Изготовление ударостойких изделий
- PP-R:
- Холодное водоснабжение
- Горячее водоснабжение
- Центральное и автономное отопление, включая теплые полы
- Промышленные трубопроводы с активными средами
Также существуют обозначения для труб и фитингов из специальных видов полипропилена:
- PP-Pure – полипропилен высокой чистоты
- Polypure – натуральный полипропилен
- PPs – не распространяет горение и выдерживает высокую температуру внутренней среды, до 95 градусов Цельсия;
- PPs-el – электропроводящий полипропилен, не распространяющий горение
Применение:
Трубы с маркировкой PPs и PPs-el используют для перевозки взрывоопасных веществ, в различных технических и промышленных системах вентиляции: выхлопные, заборные вентиляционные системы, системы во взрывозащищенных помещениях, систем дегазации, шлам проводов и других.
Трубы PP-Pure и Polypure используются при необходимости в трубопроводах для транспортировки особо чистых сред: чистой и ультра чистой воды, водоочистке и водоподготовке, в фармацевтике для передачи суспензий.
Отдельно опишем PPSU пластик.
PPSU – Полифенилсульфон (Polyphenylsulfone, PPSF)
Как правило применяется для производства фитингов (применительно к системам отопления, водоснабжения).
Имеет высокую ударную прочность и химическую стойкость, хорошую стабильность размеров при температурах до +180ºС, превосходную гидролизную стойкость, практически неограниченную способность к стерилизации. Материал PPSU не вступает в химическую реакцию с водой (реакцию гидролиза).
По тепловой и химической устойчивости превосходит все остальные типы пластиков.
Температурная стойкость:PPSU-фитинги выдерживают температуру до +170° C.
Химическая стойкость:PPSU-фитинги обладают хорошей устойчивостью к минеральным кислотам, щелочам и соляным растворам.Также они устойчивы к моющим средствам и гидрокарбоновым (углеводородным) маслам, даже под действием высоких температур при не высоком уровне давления. Органические химикаты, за исключением кетонов, не оказывают большого влияния на PPSU-фитинги.
Способы соединения полипропиленовых труб
Полипропиленовые изделия могут соединяться между собой и с прочими материалами и оборудованием сваркой и разъемными креплениями:
Система из полипропиленовых труб
- Монтаж полипропиленовых изделий между собой:
- трубы менее 63 мм в диаметре соединяются в основном муфтовой или раструбной сваркой: трубы между собой сопрягаются через муфту; соединительные узлы выполняются через фитинги с раструбом.
- для соединения труб, превышающих 63 мм в диаметре, необходима стыковая сварка, при которой не нужны дополнительные элементы.
- для больших размеров труб рекомендуемое разборное соединение – фланцевый стык.
- Соединение металлических и полипропиленовых труб может осуществляться двумя способами:
Соединение полипропиленовой и металлической труб
Для надежной герметизации резьбового соединения металла специалисты рекомендуют применять льняное проолифленное волокно.
- Крепление «труба полипропиленовая – ПНД труба» выполняется путем сварки или устройства разъемного соединения при помощи фитингов. Различный состав материалов изделий может при сварке вызвать их несовместимость и, как следствие, быстрое разрушение конструкции. Применение компрессионных или резьбовых фитингов предпочтительнее: такое крепление обеспечивает требуемые показатели надежности и герметичности.
Соединение труб при помощи компрессионного фитинга
- При подсоединении трубы к оборудованию применяются различные фитинги, выбор которых зависит от конкретных условий эксплуатации. При подключении счетчика или накопительного бака требуется применение разъемного резьбового крепления, а для подсоединения шланга – цельного резьбового фитинга.
Большую популярность изделия из полипропилена приобрели, благодаря простоте их монтажа и обслуживания, надежности и демократичной цене. Для правильного подбора полипропиленовых труб, ассортимент которых очень велик, необходимо учитывать их конкретные условия эксплуатации.
Преимущества полипропиленовых труб
Данные изделия всё больше вытесняют с сантехнического рынка стальную трубную продукцию по многим причинам. Главными же являются следующие факторы:
- неподверженность коррозии. Благодаря этому свойству транспортируемая среда не загрязняется, а срок службы полипропиленовой магистрали составляет минимум 50 лет, в то время как у стального трубопровода этот показатель не превышает 20 лет;
- повышенная устойчивость к воздействию химически агрессивных соединений. Металл не относится к категории инертных веществ. Сталь подвержена воздействию кислот и щелочей, что является ещё одной причиной протекания процесса коррозии. Высокая инертность полипропилена противодействует вступлению данного материала в реакцию почти со всеми активными химическими реагентами;
- морозостойкость. Казалось бы, сталь должна успешнее справляться с морозами. Но, как показывает практика, изготовленные из неё трубы при замерзании в них жидкости нередко разрываются. Полипропиленовые изделия в этом случае вначале расширяются, а после оттаивания воды принимают первоначальную форму благодаря наличию отличной молекулярной памяти;
- повышенная биологическая устойчивость. Высокий коэффициент шероховатости стали создаёт условия для размножения различных микроорганизмов, в том числе и болезнетворных бактерий. А гладкая внутренняя поверхность полипропиленовых труб не даёт возможности отложиться в их полости никаким загрязнениям;
- хорошие диэлектрические свойства. Данный полимер в отличие от стали абсолютно не проводит электроток. Поэтому появление пагубных для здоровья человека блуждающих токов исключено;
- не требуется дополнительная защита. Подвергать трубы из полипропилена антикоррозионной обработке, как это практикуется со стальными изделиями, нет необходимости. Более того, полипропиленовые трубы не надо красить, а если и делать это, то только в декоративных целях.
Благодаря гладкости внутренней поверхности ПП-труб их пропускная способность со временем не снижается
Выбор наружного диаметра полипропиленовых труб для канализации
При обустройстве канализационной системы главным требованием ставится обеспечение герметичности. Поэтому, соединяя враструб полипропиленовые конструкции, пользуются резиновыми уплотнительными кольцами.
Оборудуя самотечную канализацию, прокладываемую с учетом уклона в один-два сантиметра на погонный метр, предпочтение отдают гофрированным трубам. Продукция такого рода при малых значениях диаметра выпускается и хранится в бухтах. Преимущество использования полипропиленовой гофры при прокладке самотечной канализации проявляется при просадках грунта, к которым она чувствительна значительно меньше гладкостенного изделия.
Размер труб для канализации зависит от того, внутренняя это система или наружная
Внутреннюю канализацию прокладывают, используя, по обыкновению, полипропиленовые трубы длиной до двух метров (минимально короткие выпускаются тридцатисантиметровыми) и диаметром в 40, 50 и 110 мм.
Для обустройства канализации наружной используются другие типоразмеры. Междомовую канализацию прокладывают, прибегая к использованию тяжелой техники, так как приходится оперировать отрезками длиной порядка десяти метров, диаметр которых может достигать 600 мм.
Особенности выбора полипропиленовых труб по сферам применения
Изделия для устройства канализационных сетей
Полипропиленовые трубы активно применяются в системах внутренней, наружной хозяйственно-бытовой, промышленной и ливневой безнапорной канализации:
- Для внутридомовых сетей применяются трубы диаметром, как правило, 110 мм, отрезками по 0,3 – 2 м.
- Труба гофрированная полипропиленовая для наружных сетей при диаметре от 150мм производится длиной 5 м, при диаметре 600 мм – до 10 м.

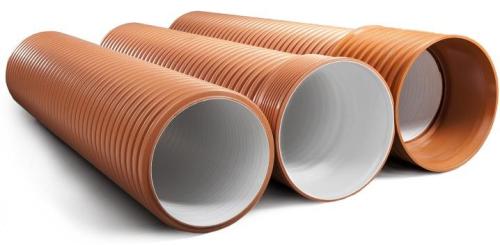

- Гофрированная двухслойная полипропиленовая труба применяется для отвода агрессивных промышленных стоков.
Конструкция двухслойной гофрированной трубы
Двухслойные гофрированные коммуникации, благодаря высокой жесткости, успешно используются при больших нагрузках на грунт: под автомагистралями, аэропортами, при сооружении мостов. В частности, труба ПП SN8 класса жесткости может закладываться на глубине 6-8 м.
Соединение раструбных полипропиленовых изделий для канализации, в принципе, элементарно. Конец одной трубы помещается в раструб другой, герметичность обеспечивается за счет уплотнительного кольца из резины.
Изделия для систем подачи воды и отопления
Трубы из пропилена могут использоваться в системах горячего, холодного водоснабжения и отопления при таких максимальных параметрах транспортируемой жидкости:
- Рабочей температуре 70°С;
- Давлении при 70°С – 10 бар, при 0-25°С – 25 бар;
- Кратковременном повышении температуры до 90°С.
Серые трубы для напорных трубопроводов
Особенности подбора изделий для различных систем:
- Напорные полипропиленовые трубы серого цвета обладают более высокой стойкостью к высокому давлению и тепловым нагрузкам, чем белые, поэтому они предпочтительнее для отопительных систем.
- Толщина стенок труб для горячего водоснабжения больше, чем для холодного.
- Трубы с алюминиевым или стекловолоконным армированием могут применяться в комбинации с газовой колонкой, но такое сочетание нарушает условия их эксплуатации, и, соответственно, сокращает срок службы.
Изделия для систем вентиляции
Главное назначение труб в вентиляционных системах – обеспечение притока и оттока воздуха. В особой прочности в данном случае необходимости нет. От изделий для вентиляции требуется малый вес, так как они зачастую устанавливаются на перегородках, в подвесных потолках, а не на несущих стенах.
Элементы вентиляционных систем из полипропилена
Какие бывают полипропиленовые трубы для вентиляции:
- Их диаметр для жилых зданий – 100 или 125 мм.
- Для промышленных зданий габариты определяются расчетом.
- Форма сечения – квадратная, прямоугольная, овальная, круглая.
Монтаж труб производится исключительно раструбным методом – сварка не применяется, герметизация не требуется.
Подбор диаметра труб по заданной скорости теплоносителя.
| Подбор диаметра труб по скорости теплоносителя. (режим 80/60) |
Приведенное выше описание очень похоже на то, что происходит в двухтрубной тупиковой системе отопления.
В системе отопления есть свой завод, который производит тепло — это котел. Роль дорог играют трубопроводы. Теплоноситель — чаще вода, «везет» тепло к радиаторам, где оно расходуется, восполняя тепловые потери помещения. «Разгрузившаяся» остывшая вода вновь возвращается в котел, чтобы заправиться теплом. Процесс происходит постоянно.
Диаметр труб для системы отопления подбирается по тому же самому принципу, что и ширина дорог из нашего примера. Чем больше требуется передать тепла, которое несет вода, тем больше должен быть диаметр трубы. По мере уменьшения потребности в тепле на каждом отдельном участке, диаметр труб уменьшается.
Какое количество тепла может пропустить та или иная труба?
Опуская подробные объяснения и расчеты по известным формулам, скажем лишь, что одним из распространенных способов определения диаметров труб является задача скорости, с которой будет двигаться теплоноситель внутри трубы.
С одной стороны, скорость теплоносителя не должна быть меньше 0,25 м/сек. При меньших скоростях образуются воздушные пробки, препятствующие циркуляции теплоносителя.
| Подбор диаметра труб по скорости теплоносителя. (режим 75/60) |
А с другой стороны, она должна быть не выше 1,5 м/сек. При больших скоростях возникает шум от двигающегося внутри труб теплоносителя.
Практикой и расчетами установлено, что скорость теплоносителя, лежащая в пределах 0,3 — 0,7 м/сек является самой оптимальной с точки зрения энергоэффективности и затрат на материал.
В таблицах приведены скорости движения воды по трубопроводу в зависимости от тепловой нагрузки и диаметра труб.
В левом столбце вы видите тепловую нагрузку. Вверху — наружные диаметры полипропиленовых труб. В самой таблице проставлены значения скорости воды, двигающейся по трубам.
Красным цветом обозначены рекомендованные скорости для конкретного диаметра труб по заданной тепловой нагрузке.
Рассмотрим использование данных из таблицы на примере.
Пример подбора диаметра труб.
Предположим, у нас есть частный двухэтажный дом общей площадью 380 м 2 с тепловыми потерями 38000 Вт.
Также расчетами установлено, что на первом этаже теплопотери составляют 20000 Вт, а на втором — 18000 Вт.
Тепловой режим взят 80/60. (80 о С — подача; 60 о С — обратка)
В качестве схемы мы избрали двухтрубную поэтажную тупиковую систему отопления, разделенную на каждом этаже на две равнонагруженные ветки (направление в два крыла).

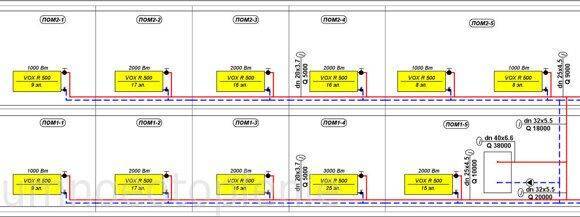

Левая ветка первого и второго этажа

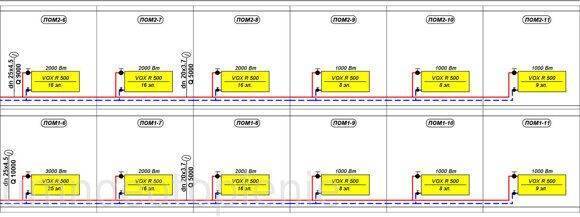

Правая ветка первого и второго этажа
Какой нужен диаметр труб основной подающей и обратной магистрали, подключенной к котлу?
Через нее проходит весь поток воды, предназначенный для обогрева всего дома. А это 38000 Вт.
Находим в таблице 38000 Вт и по горизонтали двигаемся к красному полю. Затем поднимаемся по вертикали и находим нужный диаметр трубы.
Как видим, для нашего случая подходят три диаметра трубы: 40, 50, 63. Какой выбрать? В данном случае, логично, что 40, потому что дешевле. Зачем нам для шести машин строить восьми полосную дорогу?
Мы дошли до первого разветвления. Часть тепла 20000 Вт должна пойти по трубопроводу на обогрев 1 этажа, а другая — 18000 Вт по стоякам поднимется на второй этаж. Какие трубы будут нужны нам теперь?
Смотрим по таблице скорость теплоносителя и соответствующие диаметры труб.
Как видим, нужно использовать 32 трубу и для первого и для второго этажа.
В согласии с данными из примера на каждом этаже трубы разделяются на две равнозначных по тепловой нагрузке ветки.
Для первого этажа каждая из веток несет тепло, равное 20000 / 2 = 10000 Вт.
Для второго этажа — 18000 / 2 = 9000 Вт.
Какие трубы будем использовать для каждой ветки? Снова смотрим таблицу.
Итак, были выбраны трубы диаметром 25 мм.
Что дальше? Наконец, на пути каждой ветки начали встречаться радиаторы, которые стали постепенно снимать тепловую нагрузку с веток.
Глядя в таблицу, мы видим, что как только тепловая нагрузка упадет до 5000 Вт, можно будет перейти на трубы диаметром 20 мм и дальше оставшуюся разводку можно сделать этими трубами.
На практике переход на трубы диаметром 20 мм мы делаем при тепловой нагрузке 3000 Вт.
Особенности прокладки труб разного диаметра
Рассмотрим особые случаи прокладки трубопроводов:
- В некоторых случаях монтаж полипропиленовых труб, независимо от их диаметра – 32 мм или более – требует укладки системы в железобетонные коробы. Это необходимо во избежание деформации материала в тех местах, где происходит оживленное движение.
- Для установки полипропиленовых труб диаметром в 300 мм, толщина стенки которых достигает 20 мм, может потребоваться использование спецтехники. Хотя полипропилен очень легкий, при большом объеме и длине вес всего изделия значительно увеличивается.
- Для прокладки трубопровода, диаметр которого превышает 200 мм, соединяют при помощи сварки встык. При этом фитинги не используются. Прочность стыков совсем не страдает за счет того, что стенки труб достаточно крепкие и толстые.
Преимущественно все эти трубы используются для прокладки систем холодного водоснабжения снаружи здания. Наружный диаметр таких изделий соответствует их длине, которая отдельных случаях достигает 10 м.
Десятиметровые ПП-трубы
Иногда армирование полипропиленовых труб осуществляется не только при помощи фольги. На производстве используют также стекловолоконную смесь. В результате труба обладает большей прочностью, а также не так сильно вытягивается при сильном нагреве, как другие материалы
Этот очень важно при монтаже, когда трубу топят в стяжку либо в штукатурку. Особенно часто такие варианты используют в холодных регионах
Особенности и классификация
Достоинства:
- Устойчивость к минусовым температурам.
- Срок службы ≥ 50 лет.
- Экологичность материала и безопасность в работе.
- Бесшумность и гашение вибраций от движения воды по трассе.
- Поддерживается чистота воды в любых трассах: в отоплении, в ХВС или ГВС.
- Простой монтаж и разборка пенопропиленовых магистралей.
- Низкая цена на изделия.
Трубы и фитинги
Классификация труб ПП производится по материалу. Полипропилен классифицируется на следующие типы: PP-H, PP-B и PP-R.
Изделия PP-R и PPR-С изготавливаются на базе рандом-сополимеров с кристаллической структурой. Эта продукция способна переносить контрастные температуры от -1700С до +140С, кратковременные большие механические нагрузки и завышенное рабочее давление. PP-R и PPR-С закладывают в проект при монтаже канализационных магистралей, отопительных трубопроводов, ХВС и горячего водоснабжения. Актуальные диаметры PP-R и PPR-С – от 16 мм до 110 мм.
Для выпуска PP-H продукции требуются антистатические присадки, антипиреновые добавки и нуклеаторы, поэтому трубы считаются высокопрочными. Такой трубный элемент используется при прокладке трасс холодного водоснабжения, вентиляции и ливневок. Геометрические параметры PP-продукции для воды больше, чем для отопительных систем, потому что их применяют для укладки сточной канализации и промышленных водоотводов.
Трубная продукция PP-B изготавливается с добавлением гомополимеров, их структура также кристаллическая. Высокая прочность к импульсным механическим нагрузкам – отличительная черта этих изделий. PP-B-элементы применяют для сборки «теплых полов» и трассы ХВС. Актуальные диаметры PP-R и PPR-С – от 16 мм до 25 мм.
Изделия PP-S включают в себя полифенилсульфидные вещества. Трубы высочайшего класса имеют высокое сопротивление механическим усилиям, отлично работают в контрастной среде, устойчивы к перепадам давления и не поддаются истиранию. Актуальные диаметры PP-R и PPR-С – от 20 мм до 1200 мм. Применяют PP-S-детали для прокладки вентиляции, трасс с холодной и горячей водой, в отоплении.
Как маркируются ПП-изделия
| Класс эксплуатации | Рабочая температура, С | Срок службы, лет | Максимальная температура, С | Срок службы при максимальной температуре, год | Аварийная температура, С | Срок службы при аварийной температуре, часов | Сфера использования |
| ХВ | 20 | 50 | – | – | – | – | Холодное водоснабжение |
| 1 | 60 | 49 | 80 | 1 | 95 | 100 | Горячее водоснабжение (60°С) |
| 2 | 70 | 49 | 80 | 1 | 95 | 100 | Горячее водоснабжение (70°С) |
| 3 | 30 40 | 20 25 | 50 | 4,5 | 65 | 100 | Низкотемпературное напольное отопление |
| 4 | 20 40 60 | 2,5 20 25 | 70 | 2,5 | 100 | 100 | Высокотемпературное напольное отопление. Низкотемпературное отопление отопительными приборами |
| 5 | 20 60 80 | 14 25 10 | 90 | 1 | 100 | 100 | Высокотемпературное отопление |
Отличия классов труб по параметрам:
- Тип 1 – PP-H – прочные, но термически неустойчивые изделия, на холоде растрескиваются.
- Тип 2 – PP-B – прочность, как у PP-H, но термостойкость выше, так как в состав материала добавляется полиэтилен. Может работать как при низких температурах, так и в высокотемпературной среде.
- Тип 3 – PP-R – в материал добавляется кристаллический пропилен и этилен. Трубы имеют высокую механическую прочность и термостойкость. Кратковременно может работать при ≥ +140°C, рабочая температура для PPR – +90°C. Имеет способность восстанавливаться после воздействия низких температур (молекулярная память). Изделия класса PP-R прочнее, чем трубы из металлопластика, не реагируют на агрессивные среды.
- Тип 4 – PP-S, материал – полифенилсульфид, имеющий уникальную молекулярную структуру, высокое сопротивление механическим воздействиям, способный работать при любых рабочих температурах, не восприимчивый к истиранию и значениям рабочих давлений.
Особенности маркировки труб из пенопропилена
Как правильно выбрать
Основные рабочие параметры, по которым следует выбирать нужные марки труб ПП:
- Температура рабочей среды, которая зависит от области применения. Так, для монтажа системы отопления в доме или ГВС рекомендуется приобретать трубы класса PPR, которые рассчитаны на эксплуатацию в высокотемпературных условиях. Для остальных областей рекомендуется применять изделия классов PP-B, PP-R и PP-S – цена на них меньше, а параметры вполне подходящие.
- Давление внутри трубы маркируется символами N20 и N25 — это предельное давление при полной нагрузке на магистраль.
- Армированные изделия. Трубы усиливаются фольгой из тонкого слоя алюминия, также может присутствовать слой из стекловолокна и пропилена. Трубы с армированием применяют для работы в высокотемпературной рабочей среде, чтобы тело изделия не деформировалось.
