Виды котлованов
Решив заняться устройством траншеи под фундамент, следует четко представлять, какой тип котлована необходим. Данное условие зависит от разновидности фундаментной конструкции, определенной к заливке проектным планом и чертежами.
Существуют определенные параметры, по которым фундаментные котлованы распределяются на несколько категорий, связанных с наличием либо отсутствием следующих условий:
- откосов и их количества;
- угловых креплений;
- вертикально наклонных стен.
Есть еще одно условие, определяющее, как называется яма под фундамент – котлован или траншея.
Под обустройство ленточного фундамента копается по всему периметру и местах установки внутренних несущих стен траншея. Под заливку фундаментной плиты минимальные размеры котлована должны соответствовать площади строящегося здания.
Если кто-то не знает, как выкопать фундамент под дом своими руками, их вниманию предлагается список первоочередных земляных работ:
- определяется тип почвенного состава, проводится его экспертиза;
- уточняются технические параметры сооружения, чтобы определить максимальную нагрузку на основание;
- выполняется расчет глубины котлована или траншеи;
- уточняются климатические условия региона для выявления сезонных подвижек почвы.
Характеристики и виды земляных сооружений
| Компании, занимающиеся производством различных видов земляных работ | Предложения по продаже землеройной техники | Предложения по аренде землеройной техники |
Подготовительные работы: отвод поверхностных вод от территории строительной площадки, понижение уровня грунтовых вод ниже проектной отметки дна котлована. При этом объем работ может быть значительным и величина его зависит от параметров сооружения. Кроме того, скальные, прочные и мерзлые грунты предварительно разрыхляют специальными механизмами.
Подготовительные работы выполняются с целью повышения производительности землеройной и транспортной техники и создания благоприятных условий для рабочих при выполнении основных работ.
Основная работа состоит из следующих процессов: разработки, перемещения и укладки грунта. Проведение землеройных работ, как правило, осуществляется землеройными машинами и механизмами — экскаваторами или землеройно-транспортными — бульдозерами, скреперами, грейдерами.
Укладка грунта может быть выполнена с применением вышеперечисленной техники с уплотнением его и созданием проектных параметров земляного сооружения.
Выполняются также вспомогательные работы:
- установка и разборка креплений вертикальных откосов выемки или насыпи,
- откачивание воды из выемки (водоотлив),
- выравнивание откосов, уплотнение грунта и т.п.
Перечисленный комплекс процессов обладает значительной трудоемкостью и стоимостью.
Так, например, в промышленном строительстве землеройные работы составляют около 15% общей стоимости возводимого объекта и около 20% трудоемкости от общего объема работ.
Сокращение объемов работ при планировке площадки достигается соблюдением нулевого баланса земляных масс, когда грунт из выемок полностью укладывается в полезные насыпи.
Кроме того, при проведении землеройных работ применяют наиболее эффективные по стоимости и трудоемкости методы производства и механизацию. Для этого необходимо прежде всего выбрать прогрессивную технологию с применением комплекта машин, механизмов и транспорта.
Земляные сооружения — это инженерные сооружения, которые устраиваются в грунтовом массиве или возводятся из грунта на поверхности.
Классификация земляных сооружений
По сроку службы (продолжительности использования) — постоянные и временные. Постоянные сооружения — это составные элементы строящихся объектов и предназначены для нормальной их эксплуатации.
К числу таких сооружений относятся каналы, выемки и насыпи автомобильных и железных дорог, дамбы гидротехнических сооружений, скважины для снабжения водой и т. п.
Временные сооружения устраиваются при возведении заглубленной части зданий и сооружений, инженерных сетей. После этого они частично или полностью ликвидируются (рис.1)
Так, в соответствии с рис. 2 к основным сооружениям относится дорожное полотно к защитным — нагорная канава, кавальер забанкетная канава банкет, берма и кювет, к вспомогательным — отвал и резерв грунта для ремонтно-восстановительных работ.
Виды временных земляных сооружений
Рис. 1. Виды временных земляных сооружений
- а — траншея под ленточные фундаменты; б — траншея под трубопровод;
- 1 — обратная засыпка; 2 — фундамент;: 3 — трубопровод
Рис. 2. Комплекс земляных сооружений при строительстве дорожного полотна в выемке и на насыпи
1 — нагорная канава; 2 — кавальер; 3 — забанкетная канава; 4 — банкет; 5 — берма; 6 — кювет; 7 — дорожное полотно;
8 — отвал грунта; 9 -резерв
В строительной терминологии часто применяются понятия «траншея„ и «котлован». Если длина выемки больше ее ширины не менее, чем в 10 раз, — это траншея, если эта пропорция не сохраняется — котлован.
Как правило, траншеи устраивают для прокладки инженерных коммуникаций — канализации, водоснабжения, отопления и т.п.
Котлованы разрабатывают для заглубленной части сооружений — фундаментов, подвальных и полуподвальных этажей, технических помещений и т.п.
Земляные работы в Торговой системе спецтехники
Аренда землеройной техники в Торговой системе спецтехники
Методики водопонижения
Водоотлив нужен для своевременного отведения талых, грунтовых и дождевых вод. Перед выполнением работ проводится предварительное исследование грунта и строительной площадки, подбирается подходящий метод откачки воды.
Учитываются следующие технические параметры:
- схема, по которой выполняется выемка грунта;
- объем воды с учетом вместимости емкости;
- глубина отверстия для установки насосов;
- расчет количества поступающей воды в котлован;
- определение времени на откачку с сохранением параметров перемычек и откосов.
Технология осушения является сложным комплексом мер, требующим профессионального участия и привлечения оборудования. Необходимо учитывать особенности, характеристики почвы, конкретного котлована.
Применяются стандартные способы организации водоотлива:
- Открытый водоотлив. Процесс выполняется напрямую из котлованов и траншей.
- Закрытый. Откачка выполняется через технологические углубления или скважины, которые находятся за пределами котлована. Используются специальные фильтры для сбора водных масс.
В большинстве случаев используется открытый тип, но выбор зависит от конкретных условий на строительной площадке и качества грунта
Важно руководствоваться требованиями регламентов и строительных норм
В процессе откачки воды ведется постоянное наблюдение за откосами и другими укрепляющими конструкции. Если появляются проблемные участки, проводится укрепление. На качество работы влияет состояние монтажных элементов и перемычек.
Открытый
Такой тип водооткачки становится наиболее простым и распространенным решением. Он подходит в тех случаях, когда стенки и дно организованы из грунтов следующих типов:
- связных, имеющих включения песка и тонких прослоек;
- слоистых, где расход почвенных вод относится к среднему уровню;
- несвязный с плотным сложением, отличающихся достаточным сопротивлением вымыванию;
- водонепроницаемых плотного типа, в которых скапливаются дождевые и талые воды.
При выборе открытого водоотлива используются конструкции:
Кавальеры Это обваловка стенок оградительного типа, Которая выполняется с нагорной стороны или по периметру. Нагорная канава Закладывается, если наблюдается уклон на площадке. Система используется, если вода стекает в котлован с верхней точки участка. Канавы, лотки, открытые дренажи Элементы позволяют эффективно отводить влагу
Важно правильно рассчитать уклон. Учитываются требования регламентов и строительных норм
Насосное оборудование Используются стационарные системы или переносные компрессоры
Последние элементы используются, если требуется постоянная откачка воды. Водосборные колодцы Обеспечивается устройство зумпфы и приямки. Систему оборудуют на дне котлована, чтобы эффективно собирать грунтовые или талые воды.
При выборе открытой системы выполняются подробные расчеты. Их использование возможно, если крутизна склона траншеи составляет 75-90 градусов. При этом минимальный уклон составляет 2-3 см на каждый метр относительно горизонта.
Закрытый
В данном случае предпочтительнее закрытые системы. Такой вариант очистки вод применяется при строительстве на рыхлых почвах.
Используются такие методики:
- иглофильтровый;
- вакуумный;
- электроосмос для расширения области действия иглофильтровых установок.
Система основана на эффективном понижении уровня воды с использованием искусственных средств. Это совершенный и эффективный, но и непростой в организации метод. Работа осуществляется путем перекачки воды через скважины, которые располагаются вдоль траншеи или вокруг котлована.
Цена копки
Чтобы определить сколько стоит вырыть вырыть котлован, а также сделать расчет затраченных средств по обустройству ямы для закладки фундамента, нужно учесть использованные методы для рытья (ручной, механический, транспортный), тип почвы, затраченное время, средства производства, количество человек для подряда.
В среднем, цена за то,чтобы вырыть один куб от 180 до 250 рублей
При этом, транспортировка и утилизация грунтовой смеси, при ее вывозе самосвалом (10м3), будет составлять от 400 до 700 рублей.
Приезд тяжелой техники (экскаватор, трактор, погрузчик, КамА или самосвал) оплачивается по отдельному пункту, напрямую зависящим от используемого вида машины (по мощности), а также расстояния, которое преодолевает автотранспорт до места работ. В центральных областях РФ цены на услуги тяжелой техники составляют от 10 до 30 000 рублей за день.
По отдельной стоимости рассматривают создание проекта инженером. Многие строительные компании, которые предоставляют данные услуги, совмещают разработку котлована с основным видом работ и утилизацией вынутой земли, делая клиентам хорошие скидки.
Выгоднее платить не за кубатуру выкопанной земли, а время работы рытья экскаватором. Почасовая оплата составит в таком случае 600 рублей, а день работы – от 5 000.
Подготовка, расчистка площадки и выемка грунта
До начала работ по выемке грунта необходимо подготовить площадку. Для этого следует удалить деревья, кусты, выкорчевать корни. Для демонтажа и/или переноса имеющихся подземных коммуникаций (канализационных труб, подземной электропроводки) необходимо получить дополнительные разрешения.

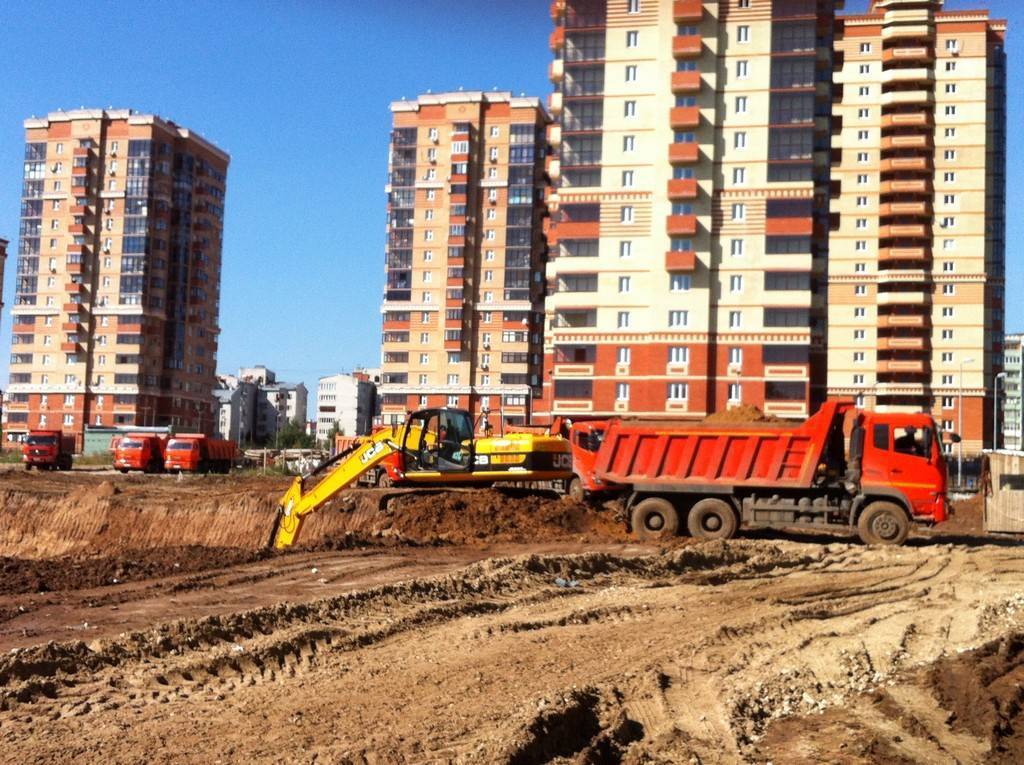

Разработка котлована экскаватором
Для разработки строительного котлована чаще всего используются гусеничные экскаваторы, так как приходится работать на подвижной глинистой почве. В узких пространствах, если нужно вырыть котлован среди прочих построек, применяются мини-экскаваторы или погрузчики JCB.
Технология изготовления котлована для закладки фундамента
Перед тем как приступить к земляным работам по устройству котлована или траншеи под фундамент, решаются дополнительные организационные и практические вопросы
Важно понимать с чего начинается нулевой цикл возведения фундамента, технологию процесса, рекомендуемые СП допуски размеров, методы соблюдения техники безопасности
Когда копать
Проводить земляные работы нулевого цикла рекомендуется летом. В это время земля сухая, экскаватор и вывозящая техника свободно передвигаются по участку, не разбивают дорогу, территорию. В зимнее время разработка мерзлого грунта обходится значительно дороже, увеличиваются сроки строительства.
В любом случае, перед тем, как копать котлован или траншею, подготовьте необходимые материалы для устройства фундамента. Сварите арматурные сетки, сбейте щиты опалубки
Важно, чтобы работы по возведению фундамента осуществлялись в сухой погодный период и сжатые сроки
Грунт после дождя может приобрести дополнительную подвижность, грозя обрушением стенок, а дно выработки – чрезмерно заилиться.
Предварительные работы по устройству котлована
Вынесите на местности периметр сооружения в соответствии с утверждённым генпланом. Контролируйте положение и размеры по чертежу плана разрабатываемого котлована под фундамент относительно красной линии, границ соседнего участка. Проверьте размеры по осям, диагоналям – отклонение допускается не более 2 см. Вынесите внутренний периметр стен в соответствии с проектной шириной фундамента.
Снимите верхний слой дёрна по всей площади застройки на расстоянии не менее 1,5 м от наружного периметра. Освободите территорию от посторонних предметов, деревьев, кустарника.
Размеры котлована под устройство фундамента регламентируются также правилами ТБ и удобством проведения монтажных работ. Стенки выработки должны отступать от тела фундамента с опалубкой и гидроизоляцией на расстояние >20 см. На практике, для удобного монтажа арматурного каркаса, опалубки и крепёжных элементов отступают 0,5 м. Сделайте разметку на поверхности рабочей площадки строительным шнуром. По нему отсыпьте меловые дорожки, которые необходимы экскаваторщику для визуализации границ подошвы траншеи.
Отложите от меловых линий подошвы расстояния необходимые для формирования откоса, сделайте дополнительные. Они дадут экскаваторщику полную картину объёма работ.
Если на участке уже имеется капитальное строения, то на его стену можно нанести краской линию или забить металлический прут. Получится репер, относительно которого будут выноситься отметки проектных уровней на последующих этапах строительства.
Особенности практической разработки грунта
Для копки траншеи под мелкозаглублённый фундамент, зачастую, применяется ручной способ. Объём выемки позволяет застройщику выполнить работу самостоятельно, без привлечения дорогостоящей техники. В любом случае соблюдайте правила формирования откосов. А при глубинах >1,25 м предусматривайте крепление стенок щитами с распорками.
При разработке глубоких траншей или котлованов с выходом грунта > 6 м3 рекомендуется применять механизмы. Технологические схемы могут быть разные. Например, копка котлована большой площади осуществляется слоями по 50 см. Рытьё под подвал дома выполняется захватками. При этом на первом этапе выкапывается траншея на проектную глубину. Затем, перпендикулярно допустимыми для экскаватора захватками выбирается остальной грунт на вывоз.
При планируемом пересечении со скрытой подземной коммуникацией не допускается механическая разработка ближе 0,5-1 м от боковой поверхности или 0,5 м от её верха. Если отсутствует полная уверенность в правильности определения прохождения трубы (кабеля), следует увеличивать зону ручной разработки.
Появление влажного грунта указывает на близость грунтовых вод. Это говорит о возможной ошибке в проектировании или сезонном изменении УГВ. Например, капиллярное давление поднимает жидкость в супесях и суглинках на высоту до 1 м. Поэтому для таких грунтов рекомендуемое расстояние от УГВ до подошвы фундамента >1 м. В любом случае, при появлении воды придется решать вопросы по организации постоянного или временного дренажа.
Заключительные работы по устройству котлована предусматривают уплотнение его дна, отсыпку/трамбовку предусмотренных проектом слоёв песка и гравия.
Разработка грунта для устройства основания под фундамент важный и ответственный этап строительства. Придерживайтесь утвержденного ПОС. Соблюдайте технику безопасности, не находитесь в зоне работы экскаватора, а также там, где возможны обрушения откосов.
Требования к безопасности проведения земляных работ
Основные требования к безопасности проведения земляных работ определены в Строительных нормах и правилах Российской Федерации “Безопасность труда в строительстве. Часть 2. Строительное производство. СНиП 12-04-2002”, утвержденных в Постановлении Госстроя России от 17.09.2002 N 123.
В соответствии с п. 5.1.1 указанных Строительных норм и правил при выполнении земляных и других работ, связанных с размещением рабочих мест в выемках и траншеях, необходимо предусматривать мероприятия по предупреждению воздействия на работников следующих опасных и вредных производственных факторов, связанных с характером работы:
- обрушающиеся горные породы (грунты);
- падающие предметы (куски породы);
- движущиеся машины и их рабочие органы, а также передвигаемые ими предметы;
- расположение рабочего места вблизи перепада по высоте 1,3 м и более;
- повышенное напряжение в электрической цепи, замыкание которой может произойти через тело человека;
- химически опасные и вредные производственные факторы.
При наличии указанных опасных и вредных производственных факторов безопасность земляных работ должна быть обеспечена на основе выполнения содержащихся в организационно-технологической документации (ПОС, ППР и др.) следующих решений по охране труда:
- определение безопасной крутизны незакрепленных откосов котлованов, траншей (далее – выемки) с учетом нагрузки от машин и грунта;
- определение конструкции крепления стенок котлованов и траншей;
- выбор типов машин, применяемых для разработки грунта, и мест их установки;
- дополнительные мероприятия по контролю и обеспечению устойчивости откосов в связи с сезонными изменениями;
- определение мест установки и типов ограждений котлованов и траншей, а также лестниц для спуска работников к месту работ.
С целью исключения размыва грунта, образования оползней, обрушения стенок выемок в местах производства земляных работ до их начала необходимо обеспечить отвод поверхностных и подземных вод.
Место производства работ должно быть очищено от валунов, деревьев, строительного мусора.
Производство земляных работ в охранной зоне кабелей высокого напряжения, действующего газопровода, других коммуникаций, а также на участках с возможным патогенным заражением почвы (свалки, скотомогильники, кладбище и т.п.) необходимо осуществлять по наряду-допуску после получения разрешения от организации, эксплуатирующей эти коммуникации, или органа санитарного надзора.
Производство работ в этих условиях следует осуществлять под непосредственным наблюдением руководителя работ, а в охранной зоне кабелей, находящихся под напряжением, или действующих газопроводов, кроме того, под наблюдением работников организаций, эксплуатирующих эти коммуникации.
В случае обнаружения в процессе производства земляных работ не указанных в проекте коммуникаций, подземных сооружений или взрывоопасных материалов земляные работы должны быть приостановлены до получения разрешения соответствующих органов (п. п. 5.1.2 – 5.1.4 Постановления Госстроя России от 17.09.2002 N 123).
В соответствии с п. п. 20.2 – 20.5 “ПОТ РО 14000-005-98. Положение. Работы с повышенной опасностью. Организация проведения” (утв. Минэкономики РФ 19.02.1998) производство земляных работ в зоне расположения подземных коммуникаций (электрических кабелей, кабелей связи, газопроводов и др.) допускается только с письменного разрешения организации, ответственной за эксплуатацию этих коммуникаций. К разрешению должен быть приложен план (схема) с указанием расположения и глубины заложения коммуникаций.
Разновидности котлованов
Прежде чем заняться устройством котлована, необходимо рассмотреть его основные разновидности. На сегодняшний день известны критерии, по которым котлованы классифицируются на отдельные подвиды. С ними следует ознакомиться:
- необходимость наличия угловых креплений;
- количество откосов или их отсутствие;
- наличие наклонных стенок траншеи или котлована.
Последний фактор определяется основанием, которое может быть плитным или ленточным. Если на участке планируется возводить ленточный фундамент, то котлован будет иметь вид траншеи, располагающейся по периметру и в тех местах, где будут несущие стены.
Если вы планируете возведение плитного фундамента с подвалом, то котлован должен располагаться по периметру дома и в том месте, где будет находиться цокольный этаж. Перед началом работы необходимо осуществить земляные работы, они предусматривают:
- определение типа почвы;
- проведение анализа здания;
- выполнение расчета глубины котлована;
- проведение анализа климатического состояния региона.
Тип почвы определяется специальной экспертизой. Этот этап является обязательным, ведь с его помощью можно определить глубину основания, что обеспечит надежность и прочность здания в процессе эксплуатации. Можно осуществить ещё и анализ здания, которое будет выстраиваться на участке. Необходимо знать вес постройки, а также нагрузку на фундамент
Важно предусмотреть наличие самых мелких деталей, вплоть до материалов отделки полов, стен и кровли
Укрепление котлована и исполнительная геодезическая съёмка
Важной частью работы является укрепление котлована. Это можно сделать несколькими способами:
- погружение шпунта Ларсена, которое проводится до выемки грунта с целью укрепить берег;
- цементовка стен применима в местностях с плотным расположением построек, она позволяет укрепить фундамент не только строящегося здания, но и соседних;
- современным способом закрепления считается «стена в грунте», предполагающая помещение в котлован сборной конструкции с последующей заливкой бетона или железобетона;
- аналогом предыдущего способа считается использование буронабивных свай.
Завершающим этапом земляных работ будет засыпка котлована. Для этого часто применяют песок, щебень или другие прочные материалы.
Выезд геодезистов на исполнительную съемку котлована осуществляется как минимум дважды за время производства земляных работ. Это требуется для следующих целей:
- снизить затраты на выполнение самой работы;
- проверить геометрию котлована, от которой зависит качество постройки;
- сверить соответствие проделанной работы и плана на котлован во избежание разногласий исполнителя с заказчиком.
Первый выезд специалистов назначается до снятия первого слоя грунта. Проводится топографическое исследование местности, намечаются первые контуры котлована, по которым будут копаться траншеи, и данные из чертежей переносятся на местность.
В процессе земляных работ могут возникнуть непредвиденные трудности: изменение типа грунта, отличающееся от плана расположение грунтовых вод. В этом случае геодезисты необходимы для грамотной коррекции имеющихся чертежей. Цель съёмок: добиться должного результата минимум усилий.
И на завершающем этапе работ необходимо произвести измерения самого котлована, расположение и значение всех его элементов. Делается это с целью проверки надежности углубления перед началом заливки фундамента. Если в процессе земляных работ не было непредвиденных трудностей, данные, полученные в процессе геодезической съёмки, не могут отличаться от параметров в чертежах более чем на 5 см. Полученные данные в обязательном порядке вносятся в проектную документацию.
Дополнительные сведения о проведении земляных работ и важности этого этапа строительства можно найти в следующем видео:
Как посчитать объем земли откоса
Расчет траншеи с откосами на спланированной местности (Скачать файл расчета)
- Зачем производится расчет количества грунта?
- Определение траншеи
- Что входит в земляные работы
- Быстрый расчёт объемов стройматериалов!
- Расчет объема грунта и стоимости работ
- Основные варианты планировки
- Формула расчета для многоугольника с откосами
- С вертикальными стенками на ровном участке
- С вертикальными стенками, имеющих разные отметки вершин
- С откосами на спланированной местности
- Яма с круглым сечением, имеющий откосы
- Что влияет на подсчет объема
- Расчет объема выемки
- Кто выполняет расчет объема земли траншеи?
- Составление документа
Зачем производится расчет количества грунта?
Строительство зданий и возведение конструкций — сложный процесс, требующий основательных финансовых инвестиций, в связи, с чем застройщики должны обеспечить высокий уровень выполнения земляных работ под фундамент объекта.
Высокоэтажные объекты жилого и промышленного назначения требуют установки качественного фундамента, который, как правило, имеет сложносоставную конфигурацию, поэтому современный расчет того, сколько кубов грунта нужно вынуть, выполняют программным методом с применением высокоточных измерительных устройств.
В таком случае можно максимально точно определить общую кубатуру земли, которую надо вывести из котлована. Менее ответственные объекты рассчитывают в ручном режиме или с применением строительных онлайн калькуляторов, которые можно найти в интернет сети.
Состав земляных работ по требованиям СНИП:
- Вертикальная планировка земельного участка. Осуществляется способом выравнивания рельефа площади, отведенной под строительство. Сюда входят следующие работы: удаление и передвижение слоя грунта, транспортировка и уплотнение его на внешних площадках, единицы измерения площади в м2.
- Разработка выемки для котлована. Предполагает вычисление объемов участка в виде суммы объемов классических фигур, входящих в общую конфигурацию строящегося объекта. При этом в расчете допускают, что размеры грунта ограничивается визуальными плоскостями. В таком случае незначительные выпуклости не будут оказывать влияния на точность, единицы измерения м3.
Котлован для возведения плитного фундамента дома прямоугольной формы выполняется в виде обычной ямы, а для ленточного варианта выкапывается траншея.
Для того чтобы рассчитать объём грунта, к сведению берутся следующие данные:
- Геодезические изыскания.
- Размеры по периметру и архитектурно-строительные индивидуальности объекта.
- Технология возведения объекта.
- Уровень, залегания подпочвенных вод, фундамент строений не может приближаться к ним ближе, чем на 500 мм.
- Глубину промерзания грунта, который должен быть не менее 300 мм.
- Рельеф земельного участка.
Для сложных объектов расчет выполняется в рамках проекта строительства в разделе земляных работ
Профессионалы, беря во внимание все выше приведенные характеристики, определяют глубину строящегося котлована, чтобы он стал надежной основой для возведения фундамента
Определение траншеи
При проектировании фундамента нужно рассчитать объем траншеи
Траншея представляет собой открытую выемку в земле, глубина и ширина которой зависят от того, для какой цели она предназначена. Данные параметры определяются строительными нормами и правилами:
- Траншея под ленточный фундамент должна быть на 60 см шире основания. Так удобнее выполнять сопутствующие работы. Глубина, согласно СНиП 3.02.01-87, может варьироваться от 0,5 до 2,5 м.
- Под газопровод подготавливают траншею глубиной не менее 0,8 м до поверхности трубы. Это правило закреплено в СНиП 42-01-2002.
Какие бывают типы котлованов — открытый вопрос
Как правило, первый критерий, по которому разделяют типы — размеры (см. также фото котлованов).
Как показывает практика, они могут поражать воображение своей
величиной. С каждым годом человечество возводит всё новые и новые здания
и конструкции, которые занимают ТОП-места в рейтингах самых больших и
высоких построек.
Сооружение высотою в несколько сотен метров и весом в сотни тысяч
тонн нуждается в крепком фундаменте, чтобы не деформироваться и стоять
уверенно и надежно. Поэтому при строительстве современных зданий вырытые котлованы
могут достигать поистине внушительных размеров. При этом формы, которые
они могут принимать, могут быть самые разнообразные, но зачастую
сводятся к простым геометрическим фигурам (квадрат, прямоугольник).
Виды фундаментов
На сегодняшний день существует пять основных видов фундаментов:
- ленточный,
- столбчатый,
- плитный,
- свайный,
- комбинированный.
Для каждого из них в подавляющих случаях необходима разработка котлована.
За исключением свайного фундамента (в том случае, если проект
сооружения не предполагает подвального помещения, который по умолчанию
требует раскопки грунта ниже отметки нуля). Необходимо сначала
определиться с видом фундамента, перед тем, как выбирать тип; этап
земляных работ полностью зависит от первоначальных расчетов.
Глубина
Очевидно, что один из самых главных параметров, который нужно
рассматривать в первую очередь в том случае, если Вы ищете подходящие
под Ваше сооружение это оптимальная глубина котлована, она
рассчитывается в ходе геодезических работ.
Она зависит от двух значений: уровня промерзания грунта и высоты
грунтовых вод. Интересно, что эти два параметра «спорят» друг с другом
во время проведения земляных работ. Потому что при раскопке котлована
дно обязательно должно быть ниже точки промерзания грунта на 30-40
сантиметров.
При этом, когда Вы выбираете тип, вода — один из самых коварных
врагов. Потому что, копни Вы глубже к уровню залегания грунтовых вод,
придется как следует позаботиться о надежной гидрозащите будущего
фундамента, что автоматически увеличит стоимость проекта (см. также стоимость котлована).
Профессиональные геодезические расчеты позволят избежать проблем на данном этапе.
Дно сооружения
Распространенный вопрос у застройщиков, рассматривающих типы — объем
земляных работ и необходимость дополнительного устройства подушки
основания котлована.
Наиболее распространенными подушками под фундамент являются следующие:
- песчаные,
- грунтовые,
- бетонные,
- из щебня.
Выбирая, чем засыпать дно котлована,
следует учитывать множество факторов: вес и высоту несущего остова
конструкции, самого фундамента, структуру и состав почвы. Вы сами
решаете, из какого материала выполнять основание по фундамент. Главное,
чтобы оно выполняло свои основные функции и соответствовало нагрузкам,
передающимся от веса конструкции.
Компания «СК ЭлементСтрой»: земляные работы, план работ и подробная отчетность на каждом этапе
Компания «СК ЭлементСтрой» предлагает Вам услуги по проведению
земляных работ любой сложности в Казани и регионе. Мы разрабатываем
любые типы котлованов, и за все время нашей деятельности «подняли»
порядка полумиллиона кубометров грунта.
Нам по силам любые типы, схема работы нашей команды максимально
прозрачна. Мы предоставляем подробные отчеты по Вашему требованию на
любом этапе работы, Ваш персональный менеджер сопровождает проект от
Вашего первого звонка до сдачи участка.
Позвоните нам прямо сейчас по одному из указанных телефонов и получите БЕСПЛАТНУЮ консультацию специалиста на расчет котлована. «СК ЭлементСтрой» — стройте Ваше будущее вместе с нами!
Методы разработки грунта
Выбор конкретного способа осуществления земляных работ зависит от ряда факторов, среди которых свойства грунта, объем работ, тип земляного сооружения и гидрогеологические условия на конкретном земельном участке.
Проводить земляные работы можно двумя способами:
- вручную с использованием физического труда и ручных инструментов;
- с использованием средств механизации.
Как правило, выбирается тот способ, который при максимальной экономической целесообразности позволяет уложиться в заданные временные рамки. Практика показывает, что чем больше требуется земляных работ на объекте, тем более выгодным является их механизированное осуществление при условии возможности нормальной и продуктивной эксплуатации спецтехники.
Ручная разработка грунта
Такой подход преимущественно востребован при сравнительно небольших объемах земляных работ, а также там, где нет возможности использовать спецтехнику. Чаще всего вручную копаются траншеи и ямы для свайных фундаментов, а также для прокладки некоторых видов коммуникаций.
Основными инструментами для ручной выемки грунта являются лопаты и заступы. Повысить производительно можно с помощью применения средств малой механизации, таких как электрические и пневматические лопаты, отбойные молотки, ломы и др. Особенно актуальны данные инструменты при выемке плотных грунтов, которые перед разработкой нужно предварительно разрыхлять. Стоит отметить, что рыхление примерно втрое повышает скорость выборки грунта. Если нет возможности применения для рыхления пневматических инструментов, их можно заменить традиционными ломами, клиньями, кирками и кувалдами.
Механизированная разработка грунта
Механизированная разработка грунта экономически целесообразна при больших объемах земляных работ.
Для достижения наибольшей скорости их выполнения применяются следующие виды спецтехники:
- одноковшовые строительные экскаваторы;
- экскаваторы непрерывного действия (цепные или роторные многоковшовые, скребковые и др.);
- бульдозеры;
- грейдеры;
- скреперы;
- рыхлители;
- бурильные машины.
Также к технике механизации разработки грунта относятся вспомогательные машины, предназначенные для его транспортировки.
