Виды кабелей и проводов, их назначение, характеристики и маркировка

Классификация кабелей

Для предотвращения путаницы типы кабелей определяются по их функциональному предназначению:

• силовые;
• монтажные;
• сигнальные.

Силовые кабели

Ими принято называть те, по которым пущен трехфазный ток. Они прокладываются между распределительными щитами, а также используются для подключения электрических машин – генераторов или асинхронных двигателей. Для бытовых электрических сетей межфазное напряжение в них равно 380 вольт. При невозможности прокладки воздушных электрических линий используются кабели с напряжением от 1 до 35 кВ. В исключительных случаях по силовому кабелю пускается магистральный электрический ток до 220 кВ – такой используется, например, для подачи электроэнергии в Крым по дну Керченского пролива.

Монтажные кабели

Используются для прокладки бытовой электрической проводки, по которой течет однофазный ток напряжением в 220 вольт. Состоят из трех проводников, сечение одного из которых в два раза меньше, чем остальных – он предназначен для подключения к заземляющему контуру. Если строго следовать терминологии, то двухпроводные электрические линии, которые имеют общую защитную оболочку, не стоит называть «кабелем».

Сигнальные кабели

Используются для передачи управляющих сигналов, которые имеют электрическую природу. Они бывают трех видов:

1. Коаксиальные, в которых напряженность электрического поля распространяется по внутреннему заполнителю из полиэтилена, имеющего малое волновое сопротивление. Центральная жила и внешняя оплетка в них используется лишь в качестве отражательных элементов, уменьшающих потери. Используются в антенном хозяйстве.
2. Витые пары. Кабели из нескольких скрученных попарно проводников в изолирующей оболочке, по которым передается управляющий сигнал. Применяются для создания локальных вычислительных сетей.
3. Телефонные двухпроводные, в просторечии именуемые «лапша» за характерную плоскую форму.

В представленном списке сигнальные кабели расположены в порядке увеличения напряжения и силы тока, которые по ним проходят. Вызывной сигнал телефонной станции – это переменный ток с напряжением в 110 вольт. Поэтому некоторые недобросовестные или попросту неграмотные доморощенные электрики используют так называемую лапшу для устройства внутридомовой проводки. В малонагруженных цепях она способна безаварийно работать, но всегда является своеобразной бомбой замедленного действия.

Силовые кабели

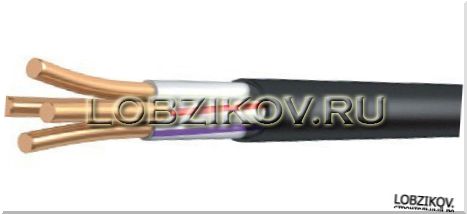

Одним из наиболее востребованных в последнее время типов кабелей, является шнур с маркировкой ВВГ. Этой аббревиатурой маркируется силовой с медной токопроводящей жилой (ТПЖ). Каждая ТПЖ имеет изоляцию из поливинилхлоридного пластиката (ПВХ). Кроме того, он имеет дополнительную оболочку из ПВХ (кембрик). Дополнительного защитного покрытия нет.

Он используется для сетей 600 и 1000 вольт, 50 Гц. Может иметь от 1 до 5 жил. Для бытовых нужд (в квартире) обычно используется с сечением жил от 1,5 до 6 мм2. В частном домовладении может применяться провод с жилами до 16 мм2. Хотя ограничений сверху нет. В квартире можно проложить и шнур сечением свыше 10 мм2. Выпускается он с сечением ТПЖ от 1,5 до 240 мм2. Жилы могут быть многопроволочными, или однопроволочными.

Кабельная канализация

Устанавливаем потолочные светильники

Ремонт проводки в квартире

Модификации кабеля ВВГ:

АВВГ. Имеет те же технические характеристики, что и исходный ВВГ; материал жилы – алюминий.

ВВГнг –  с использование материала с повышенной негорючестью

ВВГп – плоский вариант ВВГ. Наиболее часто встречающаяся модификация.

ВВГз – модификация кабеля с заполнением внутреннего пространства резиновой смесью или жгутами ПВХ.

NYM

Это европейский аналог ВВГ. Аббревиатура с немецкого названия (N – нормированный кабель, Normenleitung; Y – ПВХ изоляция; M – с защитной оболочкой, Mantelleitung).

В кабеле применяются  медные, многопроволочные или однопроволочные ТПЖ. Может иметь от 2 до 5 жил. Сечение жил от 1,5 до 16 мм2. Каждая жила имеет изоляцию ПВХ. Внешняя оболочка изготовлена из ПВХ, негорюча и не проводит горение. Внутри кабеля, между жилами, добавлен наполнитель из мелованной резины. Имеет повышенную термостойкость и прочность. Он предназначается для силовой подводки и монтажа освещения, в сетях с напряжением до 1000 В. Он обладает повышенной стойкостью к перепадам температуры, повышенной влажности и механическим повреждениям. Радиус изгиба составляет 4 сечения. Может применяться как внутри помещений, так и вне их, на открытом воздухе. Может применяться в широком диапазоне, -40 / +70  °C. Основным недостатком является разрушение оболочки под прямыми солнечными лучами. Поэтому при наружной сети Его обязательно нужно укрывать. Более стоек и удобен при прокладке, по сравнению с ВВГ. К неудобствам можно отнести то, что кабель бывает только круглого сечения, что не всегда удобно при монтаже. Стоимость его также выше, чем у ВВГ.

КГ

Название расшифровывается достаточно просто – Кабель Гибкий. Рассчитан на напряжение номиналом до 660 В, до 400 Гц. Или же постоянный ток, напряжением до 1000 В.

Количество жил в кабеле – от 1 до 6. Жилы повышенной гибкости, медные. Для изоляции ТПЖ используется резина. Внешняя изоляция кабеля также резиновая. Допустимо использование в диапазоне температур -60 / +50 °C. Чаще всего применяется для подключения переносных агрегатов –

• тепловые пушки,
• генераторы,
• сварочные аппараты.

Выпускается также в модификации ГКнг – негорючий.

ГК отлично работает вне помещений, практически при любых погодных условиях. Чаще всего применяется в качестве силового кабеля при строительных работах. Иногда даже используется в качестве осветительной проводки внутри помещений, благодаря удобству монтажа и надежности.

ВББШв –  силовой, бронированный, с медными жилами.

Количество жил в ВБШШв может быть от 1 до 5. Жилы ВББШв делают  как одно-, так и многопроволочными. Сечение ТПЖ от 1,5 до 240 мм2. Для изоляции ТПЖ, а также пространства между жилами, и в качестве внешней оболочки используется ПВХ.

Особенностью кабеля является броня. Она накручивается поверх кембрика, в две ленты, с перекрытием слоев. Поверх брони идет защитный шланг из ПВХ. Причем в модификации ВББШвнг используется материал с пониженной горючестью. Он предназначен для питания установок на номинальном напряжении 660 и 1000 В. Для передачи постоянного тока применяются одножильные модификации. Благодаря бронированию этот тип имеет повышенные механические характеристики. Температурный рабочий диапазон -50 / +50 °C.

Влагоустойчив, может выдерживать влажность до 98% при 35 °C. Он может прокладываться в земле, кабельных каналах или в трубах. При прокладке на открытых участках требуется защита от солнечных лучей. Используется для питания стационарных установок, либо отдельно стоящих объектов. Идеален для подземной проводки к отдельно стоящему зданию. Радиус изгиба составляет не менее 10 сечений кабеля.

Модификации кабелей:

• AВББШв – с алюминиевыми жилами;
• ВББШвнг – негорючий;
• ВББШнг- LS – негорючий, с уменьшенным газо- и дымовыделением при нагреве.

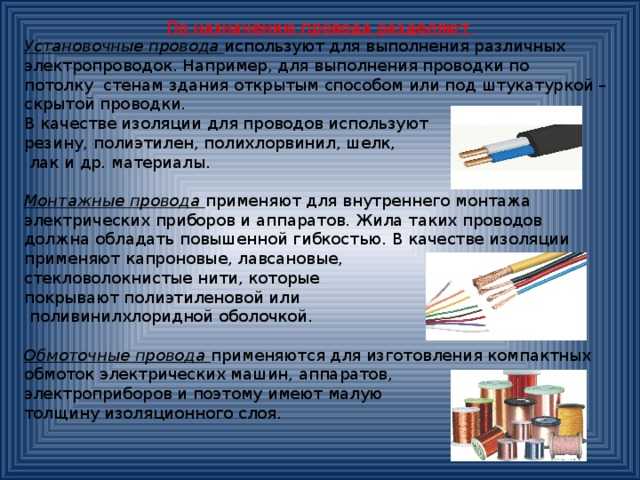

Электрические провода для квартиры: виды и характеристики

Электрические провода для внутренней проводки несколько отличаются от силовых кабелей – прежде всего, эти различия касаются их технических характеристик и сечения самого провода. Разновидностей подобных электрических проводов, так же, как и кабельной продукции, достаточно много и поэтому вопрос ее выбора стоит достаточно остро. Рассмотрим немного подробнее предлагаемый современной промышленностью ассортимент этой продукции.

1. ПБПП (ПУНП) – монтажный провод с плоскими одинарными жилами, помещенными в ПВХ изоляцию и такую же наружную оболочку. Может иметь от одной до трех жил с максимальным сечением в 6 квадратов. В большинстве случаев используется для осветительной электрической проводки – не исключается и подключение с его помощью розеток, но при условии, что в них будут включаться маломощные потребители. Могут иметь как медные, так и алюминиевые жилы – в последнем случае они маркируются как АПБПП.
2. ПБППг (ПУГНП). Их основное отличие от ПБПП заключается в самих жилах – они витые и состоят из тоненьких проволочек. Буква «г» в конце маркировки указывает на то, что данный провод гибкий.
3. ППВ. Медный одножильный провод – рекомендуется для скрытой электрической проводки или для монтажа в гофре или кабель-канале. Имеет одинарную изоляцию.
4. АППВ – то же самое, что и ППВ, только с алюминиевой токопроводящей жилой.
5. АПВ – одна из разновидностей ППВ. Отличается от него алюминиевой витой жилой, состоящей из туго смотанных между собой проволочек. Производится сечением до 16 квадратов.
6. ПВС. Это одна из наиболее распространенных марок электрических проводов и кабелей – оболочка и его изоляция изготавливаются из ПВХ. Его отличительная особенность – это круглое сечение и витые жилы. Сечение таких электрических проводов может варьироваться от 0,75 до 16 квадратов. Как правило, используется для подключения бытовых потребителей электричества – монтаж проводки этим проводом не осуществляют.
7. ШВВП – медный или медно-луженый плоский электрический провод, предназначенный для бытовых нужд. Так же, как и ПВС, он используется для подключения бытовых потребителей. Это витой электрический провод, жилы которого состоят из тонких проволочек – может иметь сечение от 0,5 до 16 квадратов.

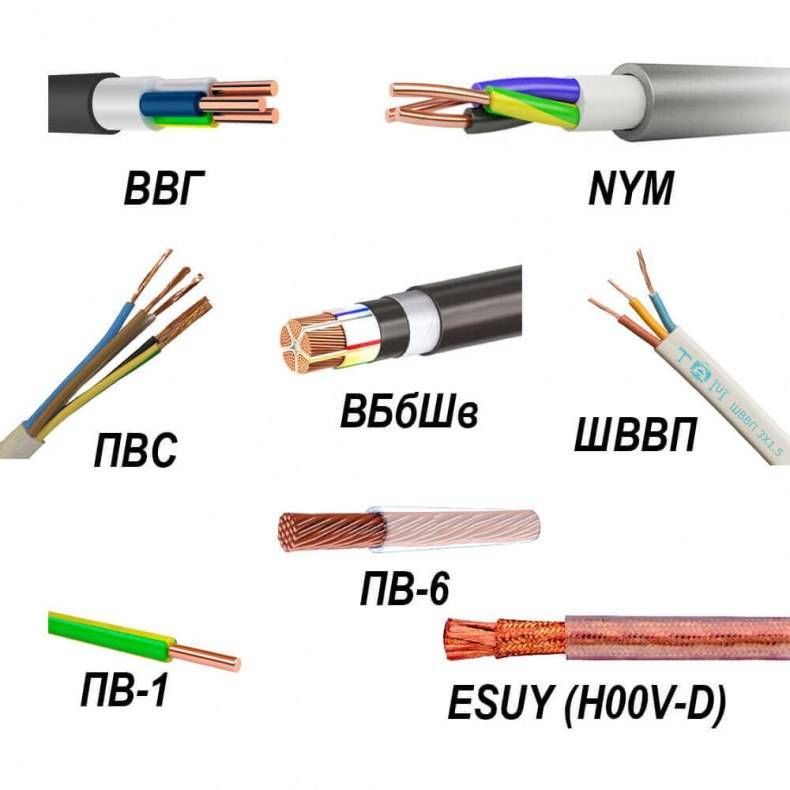

Провод электрический медный фото

Если выделять среди всего этого списка наиболее используемые провода, то, несомненно, это будут ШВВП и ПВС – несмотря на то, что их не рекомендуют применять для прокладки домашней электрической проводки, в большинстве случаев для этой задачи их и используют. В этом отношении прельщает их двойная изоляция, повредить которую довольно сложно.

4 Расчет нагрузки потребителей электричества

Этот параметр является наиважнейшим при планировании электропроводки в квартире. От него зависит сечение кабеля, его тип и, как следствие, общая стоимость монтажа.

Перед тем как начать расчет общей мощности электропотребителей необходимо определиться с типом будущей электропроводки. Она может быть выполнена по классической схеме, когда все потребители подключаются к одному автоматическому выключателю на щитке или же с разделением по зонам и потребителям.

Выбор сечения и типа кабеля зависит от электрической нагрузки квартиры, которую нужно правильно рассчитать

Целесообразнее всего использовать второй вариант. В этом случае придется использовать больше кабеля, но исключится ситуация, когда в результате перегрузки обесточиваются все помещения в квартире и вся бытовая техника. Да и уровень пожаробезопасности при зонной схеме подключения гораздо выше.

Обычно разделение помещений происходит по комнатам: кухня и прихожая, санузел и ванная комната, детская и гостиная, спальня и кабинет. Конечно, могут быть и другие вариации, главное правило здесь – разделить так, чтобы нагрузка на каждую линию проводки была примерно одинакова. При наличии средств и возможности можно сделать каждую комнату отдельной зоной и подключить к отдельному автомату на щитке.

После разделения квартиры на зоны необходимо подсчитать максимально возможную суммарную мощность приборов, которые могут быть в ней подключены. Эти данные указаны в документации к оборудованию или на корпусе устройства. Например, если это кухня с прихожей, то считаем: холодильник (200 Вт), электрический чайник (1500 Вт), микроволновая печь (1000 Вт), освещение, вместе с освещением прихожей (300 Вт). В результате суммирования получаем общую мощность в 3000 Вт. Конечно в каждой конкретной кухне результат может существенно отличаться в любую сторону.

Существует усредненное правило расчета, согласно которому на каждые 2000 Вт мощности необходимо использовать медный кабель сечением 1 мм2. То есть для данной кухни необходим кабель в 1,5 мм2. Здесь обязательно нужно сделать запас с коэффициентом 1,5, согласно требованиям ГОСТ. В итоге получится, что для зоны с энергопотреблением в 3 кВт целесообразно применять кабель сечением 2,25 мм2. Все вышесказанное справедливо для проводки, монтаж которой осуществляется наружным способом.

Для внутренней проводки в квартире к полученному значению дополнительно применяется коэффициент 0,8, так как она обеспечивает улучшенное теплоотведение от проводов и повышенную пожаробезопасность. В таком случае для нашей кухни с энергопотреблением в 3 кВт необходим кабель сечением примерно в 2 мм2.

Еще один нюанс при выборе сечения провода – это какой провод использовать для проводки подключения к отдельным малозатратным приборам, например, освещения на балконе. В таком случае примерный расчет покажет совсем мизерное сечение. Нормативные требования же диктуют, что минимальное сечение кабеля, используемого в квартирах, должно быть 0,75 мм2. Таким образом кабель для освещения балкона должен иметь сечение не менее требуемого значения, даже если там используется одна светодиодная лампа мощностью 30 Вт.

Внимание! В случае применения кабелей с алюминиевыми токонесущими жилами любые полученные результаты расчетов необходимо увеличивать в 2,5 раза. Только при таких условиях параметры будут идентичны применению медных проводников

Многие электрики, пытаясь сделать монтаж проводки подешевле, уверяют заказчика в том, что характеристики медного и алюминиевого провода практически одинаковы

Это не так

Многие электрики, пытаясь сделать монтаж проводки подешевле, уверяют заказчика в том, что характеристики медного и алюминиевого провода практически одинаковы. Это не так.

Таким образом, отвечая на вопрос о том, какой электрический кабель использовать для монтажа проводки в квартире, можно с уверенностью сказать, что оптимальным решением будет применение медного одножильного трехпроводного кабеля необходимого сечения. При этом всю площадь квартиры нужно разделить на зоны, запитанные отдельно друг от друга, а энергоемкие приборы подключать собственными электрическими линиями.

Различные типы кабелей и их назначение

Существует множество различных типов кабелей, каждый из которых предназначен для определенного вида передачи данных или энергии. Ниже приведены некоторые из самых распространенных типов кабелей и их основное назначение.

1. Волоконно-оптический кабель

Волоконно-оптический кабель (ОВК) используется для передачи данных в виде световых сигналов. Он состоит из стеклянного или пластикового волокна, которое способно передавать световые пучки на дальние расстояния с низкими потерями. ОВК обеспечивает высокую пропускную способность и используется для передачи данных в сетях передачи данных, телекоммуникационных системах и кабельного телевидении.

2. Коаксиальный кабель

Коаксиальный кабель используется для передачи сигналов высокой частоты, таких как сигналы телевизионного или интернет-провайдера. Он состоит из двух слоев проводников: внутреннего, который передает сигнал, и внешнего, который служит для экранирования от внешних помех. Коаксиальные кабели широко используются для подключения телевизоров, антенн, спутниковых тарелок и других устройств.

3. Витая пара

Витая пара является наиболее распространенным типом кабеля для передачи данных в компьютерных сетях. Он состоит из двух проводников, обмотанных вокруг друг друга в спиральную форму. Это помогает снизить помехи и искажения сигнала. Витая пара используется для подключения компьютеров, роутеров и других сетевых устройств.

4. Электрический силовой кабель

Силовые кабели используются для передачи электрической энергии от источника к приемнику. Они обычно состоят из жил, изолированных друг от друга искрозащитным материалом. Силовые кабели могут быть одно- или многожильными, их сечение зависит от мощности передаваемого тока. Они широко применяются в электроэнергетике, промышленности и бытовых целях.

5. USB-кабель

USB-кабели используются для подключения различных устройств к компьютеру или другому устройству с USB-портом. Они обеспечивают передачу данных и питание устройств. USB-кабели нашли широкое применение в сфере информационных технологий, включая подключение принтеров, флэш-накопителей, мобильных телефонов и других периферийных устройств.

6. Аудио- и видеокабели

Аудио- и видеокабели используются для передачи аудио- и видеосигналов между устройствами. Например, кабели HDMI используются для подключения телевизора к DVD-плееру или игровой приставке. Аудио- и видеокабели различных типов обеспечивают передачу сигналов между стереосистемами, наушниками, мониторами и другими аудио- и видеоустройствами.

7. Кабели для передачи данных

Существует множество различных кабелей, разработанных для передачи данных между компьютерами, серверами и сетевыми устройствами. Например, кабели Ethernet используются для соединения компьютеров в локальных сетях, а кабели SATA – для подключения жестких дисков к компьютеру.

Это лишь некоторые основные типы кабелей и их назначение. В зависимости от конкретной цели применения и характеристик устройств, могут использоваться и другие типы кабелей.

Маркировка проводов

Провода маркируются по той же схеме, что и кабели. Первая позиция тоже обозначает материал жил — А — алюминий, а ее отсутствие — медь. На второй позиции могут стоять либо П (провод), либо ПП — провод плоский, Ш — шнур. В первом случае он может быть одножильным, во втором — обычно состоит из двух или трех (реже — больше) жил. Недавно появился новый вид — нагревательные провода. Они обозначаются ПН.

Маркировка проводов — какая буква что обозначает

И последняя — третья — позиция с буквами — это материал изоляции. Тут все стандартно:

• В — ПВХ;
• П — полиэтилен:
• Р — резина;
• Н — найрит;
• Л — хлопковая оболочка, покрытая лаком;
• О — хлопчатобумажная оплетка с пропиткой;
• М — из маслостойкой резины;

Но на этой позиции может находится информация о конструкции или назначении провода:

• Г — гибкий;
• Т — для прокладки в трубах;
• С — соединительный;

После букв стоят цифры. Это количество проводников (первая цифра) и их поперечное сечение (вторая).

Провода — П — обычный, круглый, ПП — плоский

При расшифровке маркировки главное — понять, где кабель, а где провод. Ведь буква «П» на второй позиции может обозначать полиэтиленовую изоляцию проводов. Ориентироваться можно по количеству букв — маркировка проводов обычно содержит 4 буквы, а кабелей — больше. Хоть это и не явный признак, но в большинстве случаев помогает. Зато остальная расшифровка маркировки проводов намного легче, чем кабельной продукции. Вот несколько примеров:

• АППВ:
  •  А — алюминиевые жилы;
  • ПП — провод плоский;
  • В — виниловая изоляция;
• ПНСВ:
  • буквы А нет — жилы медные;
  • ПН — провод нагревательный;
  • С —  стальная жила, круглая;

  • В — оболочка ПВХ;

• ПВ. У проводов этой марки через тире пишется цифра, обозначающая количество проводников в проводе (ПВ-1, ПВ-3):
  • П — провод;
  • В — виниловая оболочка (ПВХ).
• А и АС — алюминиевый провод неизолированный, АС — скрученный.
• ПР — провод с резиновой изоляцией.

Часто еще возникает вопрос: чем отличается провод от кабеля. В основном — количеством проводников. Провод чаще всего имеет одну жилу. Двух и трехжильные провода отличаются от кабелей тем, что у него есть только одна тонкая оболочка. У кабелей обычно их несколько.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

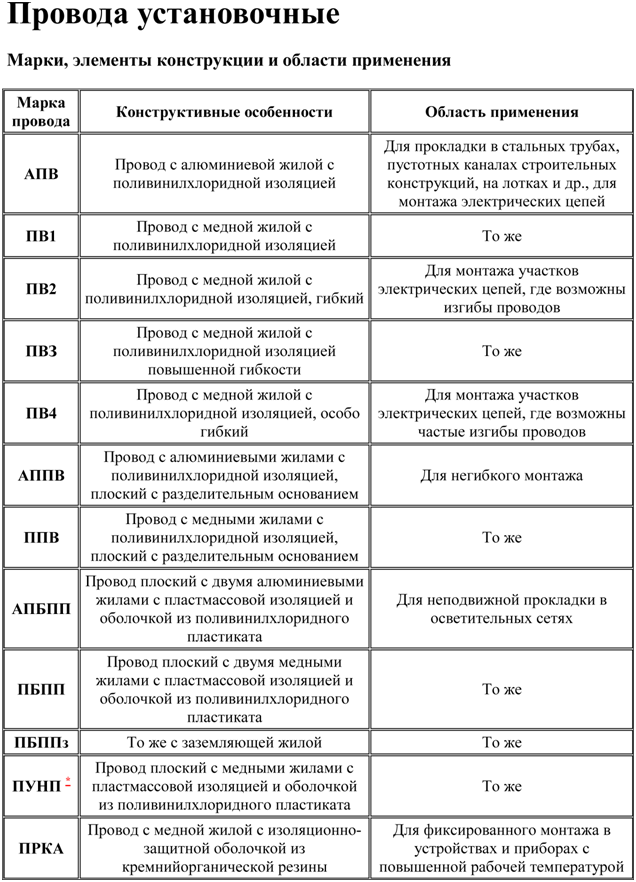

Марки проводов

Марка	Сечение жил, мм	Число жил	Характеристика	Применение
АПВ	2,5-120	1	Провод с алюминиевой жилой, поливинилхлоридной изоляцией	Для монтажа силовых и осветительных сетей в трубах, каналах
АППВ	2,5-6	2; 3	Провод с алюминиевыми жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием	Для монтажа силовых и осветительных сетей по стенам, перегородкам,  скрытая проводка, в трубах, каналах
АПР	2,5-120	1	Провод с алюминиевой жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом	Для прокладки в трубах
АППР	2,5-6	2; 3	Провод с алюминиевыми жилами, резиновой изоляцией	Для прокладки по деревянным конструкциям жилых и производственных зданий
АПРН	2,5-120	1	Провод с алюминиевой жилой, резиновой изоляцией, в негорючей оболочке	Для прокладки в сухих и сырых помещениях, в каналах, на открытом воздухе.
ПВ-1	0,5-95	1	Провод с медной жилой, поливинилхлоридной изоляцией	Для монтажа силовых и осветительных сетей в трубах, каналах
ПВ-2	2,5-95	1	Провод с медной жилой, поливинилхлоридной изоляцией, гибкий	Для монтажа силовых и осветительных сетей в трубах, каналах
ППВ	0,75-4	2; 3	Провод с медными жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием	Для монтажа силовых и осветительных сетей по стенам, перегородкам,  скрытая проводка, в трубах, каналах
ПР	0,75-120	1	Провод с медной жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом	Для прокладки в трубах
ПВС	0,5-2,5	2; 3	Провод гибкий, со скрученными с медными жилами, поливинилхлоридной изоляцией, поливинилхлоридной оболочкой	Для подключения  бытовых электроприборов — стиральных машин, пылесосов, удлинителей
ПРС	0,5-4	2; 3	Провод гибкий, со скрученными с медными жилами, резиновой изоляцией, резиновой оболоччкой	Для подключения  бытовых электроприборов — стиральных машин, пылесосов, удлинителей
ПУНП (ПБПП)	1,5-4	2; 3	Провод с медной жилой, поливинилхлоридной изоляцией, поливинилхлоридной оболочкой	Для прокладки в осветительных сетях, монтажа и присоединения приборов слабого тока бытового назначения
МГШ	0,05-0,12	1	Провод монтажный, гибкий с медной жилой, с шелковой изоляцией	Для стационарного и подвижного монтажа внутриблочных и межблочных соединений в электронных и электрических устройствах
МГШВ	0,12-1,5	1	Провод монтажный, гибкий, с медной жилой, с комбинированной шелковой и поливинилхлоридной изоляцией	Для стационарного и подвижного монтажа внутриблочных и межблочных соединений в электронных и электрических устройствах
ТРП(лапша)	0,4-0,5	2	Провод с медной жилой, полиэтиленовой изоляцией, с разделительным основанием	Для открытой и скрытой проводки телефонной сети

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой или — кабель с алюминиевой жилой , изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

• АВВГ (вместо медной жилы используется алюминиевая);
• ВВГнг (кембрик с повышенной негорючестью);
• ВВГп (плоское сечение кабеля);
• ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

• Кабель АВББШв 4х120 алюминий;
• ВББШвнг — негорючий кабель;
• ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

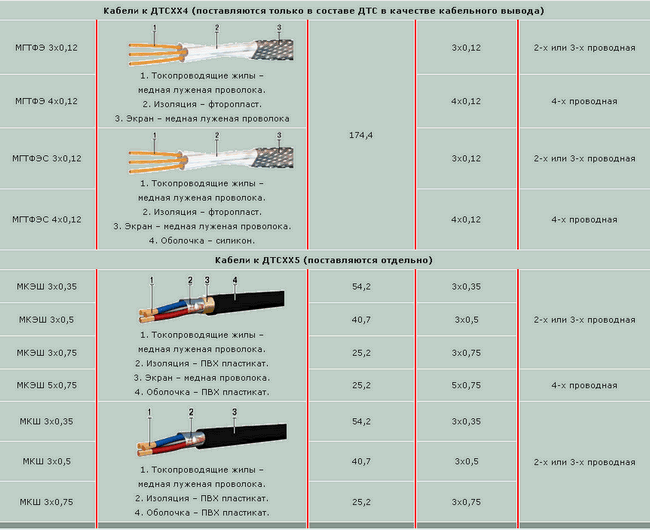

Конструкция кабеля

Кабель — это гибкое электротехническое изделие, предназначенное для передачи электроэнергии или радиосигнала от одного элемента сети к другому. Главное отличие кабеля от провода — наличие собственных изоляционных оболочек у каждой из жил, а вся конструкция заключена в общий слой из плотного материала.

Токопроводящие жилы силового многожильного кабеля

Для изготовления используется проволока из меди, стали, алюминия, а также сплавов с низким или высоким сопротивлением. Диаметр жилы кабеля бывает от 1 до 10 миллиметров. Основным требованием к элементу является хорошая электропроводность, которая влияет на допустимый ток нагрузки или коэффициент потери сигнала (в информационных кабелях). Именно электропроводность определяет выбор сечения и количество жил.

Самые популярные материалы внутренних компонентов силового гибкого кабеля:

• Медь Обладает наибольшей проводящей способностью среди всех металлов, кроме серебра. Податливость обработке позволяет получить проволоку любой толщины и длины методом машинной прокатки. Для защиты от коррозии медь покрывают лужением.
• Алюминий Занимает третье место после серебра и меди по показателям электропроводности. Из-за сравнительно невысокой стоимости и практически неиссякаемых запасов в природе алюминий часто заменяет дефицитный красный металл в кабельной продукции. Минус, который ограничивает область применения, — недостаточная устойчивость к повреждениям вследствие перегибов.

Цена силового медного кабеля намного выше, чем у алюминиевого. Это объясняется широкой сферой применения, дефицитностью металла, высокой надёжностью и долговечностью.

Изоляционная оболочка

Покрытие предназначено, во-первых, для создания диэлектрического промежутка в простых и силовых кабелях с медными, алюминиевыми жилами

Во-вторых, выполняет функцию стабилизации геометрических размеров — это важно для радиочастотных изделий. Стоит отметить, что материал, толщина и плотность изоляции влияют на предельное значение рабочего напряжения

Виды материалов:

• поливинилхлорид;
• диэлектрическая резина;
• кабельная бумага, пропитанная специальным составом;
• полиэтилен.

Самый распространённый материал для изоляционной оболочки в продукции общепромышленного применения — ПВХ.

Электрические экраны

Экранированный силовой кабель — изделие, защищённое от помех, создаваемых работающими электроприборами. Экраны изготавливают в виде оплётки из алюминиевой проволоки, ленты или фольги. Элемент снижает воздействие электромагнитного поля и способствует повышению качества передаваемого сигнала.

Внешний защитный покров

Прежде чем купить силовой кабель, стоит подробно рассмотреть варианты исполнения внешней изоляционной оболочки, так как этот параметр определяет сферу использования и влияет на выбор способа монтажа.

Различают следующие виды материалов изоляции:

• Металл — обеспечивает полную долговременную защиту от влаги.
• Полимерный пластикат — временно препятствует проникновению воды внутрь конструкции. В процессе эксплуатации жидкость постепенно диффундирует через пластик, что приводит к снижению сопротивления.
• Резина и ПВХ — по эффективности соответствуют металлу.

Существует специализированная продукция, оболочки которой выполнены из технологичных материалов, например, силовой кабель ВВГнг и ВВГнг LS. Особенность заключается в том, что при превышении максимально допустимой температуры изделие не горит, не плавится, не выделяет едкий дым и отравляющий газ

Силовой огнестойкий кабель прокладывают в стратегически важных объектах: на атомных станциях, в аэропортах, медучреждениях и других зданиях, где важно исключить задымление при аварии
