Виды пильных цепей, их технические особенности и правила подбора

Существующие размеры шага

Шаг цепи — ключевой параметр, требующий особого внимания при выборе режущего элемента для бензопилы. Измеряется он в дюймах и определяется, как промежуток между режущими звеньями или промежуток между тремя заклепками пильного элемента. На следующем изображении наглядно проиллюстрировано, как определяется шаг цепи.

Каждой пиле свойственен индивидуальный шаг цепи.

Цепи с определенным шагом всегда предназначаются для агрегатов определенной мощности, с учетом крутящего момента. Уменьшение шага не только снижает производительность устройства, но уменьшает нагрузку на двигатель. И наоборот, при большом шаге возрастает продуктивность аппарата, но мощности требуется больше.

Кроме всего, существует такое понятие, как “агрессивность” агрегата. В данном случае имеется в виду простота управления. Чем шаг больше, тем с большей силой зубья “рвут” древесину. К тому же, из-за больших размеров режущих звеньев, увеличивается и ширина пропила, а значит, оператору потребуется прилагать больше усилий для удержания аппарата в руках. Исходя из вышесказанного, использовать на маломощном агрегате цепь с большим шагом не стоит, поскольку таким образом можно привести устройство в негодность.

Шаг 0,325 дюйма

Это минимальное значение шага, но, тем не менее, самое распространенное. Пильные элементы, имеющие данный шаг, обычно устанавливаются на любительских и полупрофессиональных агрегатах, имеющих небольшую мощность — в диапазоне 3-3,5 л.с. Этого достаточно, чтобы без труда спиливать сучья, валить тонкие деревья, выполнять мелкие строительные работы. Цепь с шагом 0,325 дюйма работает плавно, без вибрации, не “рвет” древесину, не перегружает двигатель и не утомляет оператора.

Шаг 0,375 или 3/8

Маркировка может выглядеть как десятичная дробь или обыкновенная. Никакой разницы между этими обозначениями нет: три разделить на восемь получится 0,375. Обыкновенная дробь в маркировке призвана исключить путаницу между цифрами 0,375 и 0,325.

Данные цепи устанавливают на более мощных агрегатах — имеющих 4 л.с. Такими пильными элементами можно спиливать деревья среднего диаметра. Цепи с шагом 3/8 дюйма устанавливаются на полупрофессиональные бензопилы и агрегаты класса профи.

Шаг 0,404

Пилы с таким шагом устанавливают только на профессиональных агрегатах с мощностью не менее 5,5 л.с. Пилой с шагом 0,404 дюйма можно спиливать деревья любой толщины, а агрегаты под данный режущий элемент обладают большим крутящим моментом, что значительно облегчает работу человека.

Важно знать, что шаг цепи всегда соответствует шагу звездочек, как ведомой, так и ведущей. Из этого следует, что, если в документации к аппарату указано, что он работает с цепью, имеющей шаг 0,404, то ставить цепь на бензопилу с шагом 3/8 не следует. Перед установкой цепи с другим шагом требуется приобретать полный комплект, включающий как шину, так и обе звездочки: ведущую и ведомую

Перед установкой цепи с другим шагом требуется приобретать полный комплект, включающий как шину, так и обе звездочки: ведущую и ведомую.

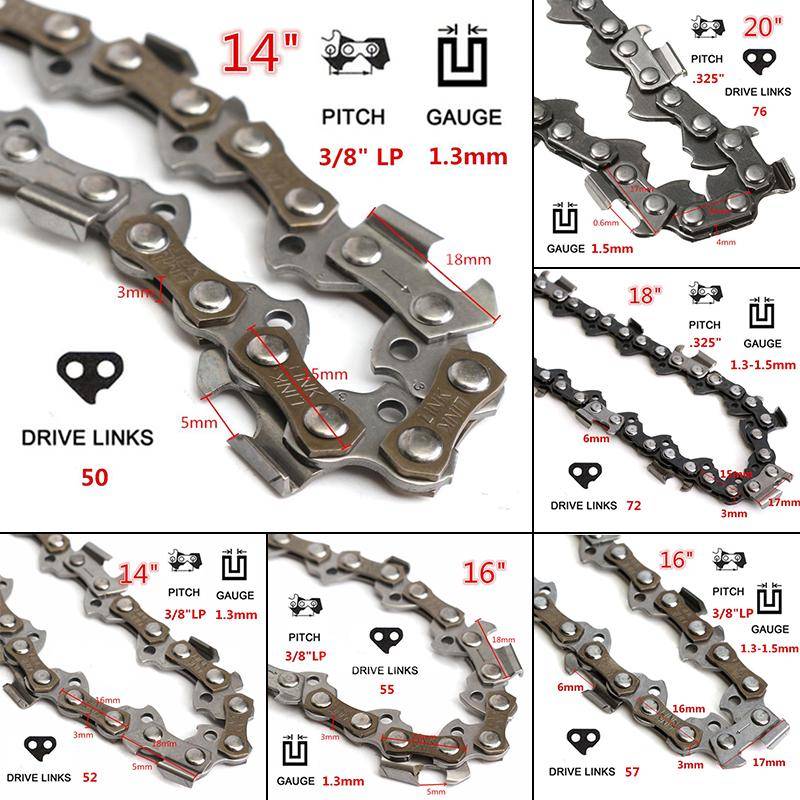

Параметры пильной цепи

Цепи для бензопил принято разделять по следующим параметрам:

1. Шаг или расстояние между соседними тремя заклепками.
2. Ширина посадочного звена.
3. Количество звеньев.
4. Вид режущих зубьев.

Параметры гарнитуры сочетают в себе различные комбинации, от чего зависят конечные результаты, качество и скорость реза.

Например, гарнитура может иметь такие параметры: шаг 3/8, длину 52 звена, ширину паза 1,3 мм, вид режущего зуба чиппер. Опытный специалист, оценив данные, скажет, что она предназначена для продольного реза и имеет средние показатели производительности и отдачи. Цепи такого типа могут устанавливаться на бензопилы бытового назначения, т.к. они более универсальные.

Давайте разберемся, почему он делает такие выводы.

И последнее, что дает основание отнести гарнитуру к среднему классу производительности, это ширина посадочного паза. В основном встречается три варианта ширины, это: 1,1 мм, 1,3 и 1,5.

Ширина паза прямо пропорциональна ширине пропила и зависит от размеров зуба. Чем ширина паза больше, тем шире рез и наоборот. Цепи с минимальным показателем ширины отличаются низкой отдачей и скоростью реза. В основном, такие устанавливаются на бензиновых высоторезах и цепных пилах малой мощности.

Гарнитура с посадочным 1,3 мм может устанавливаться как на бытовых, так и на полупрофессиональных и профессиональных бензопилах, шаг цепи при этом может быть разный.

Ширина 1,5 мм ранее применялась только на цепях для профессионального использования. В последнее время, в связи с тем, что рынок заполонили мощные и доступные бензопилы китайского производства, такие цепи стали использоваться и на них.

Из чего состоит

Современная пильная цепь сделана из звеньев трех типов:

Рабочие зубья делятся на левосторонние и правосторонние. Ведущие, их еще называют хвостовиками, устанавливаются между соединительными и рабочими с определенным шагом, который зависит от размеров звеньев. Соединительные, как понятно из названия, объединяют рабочие и ведущие звенья.

Два основных вида, которые сейчас можно встретить в продаже: чипперные и чиззельные цепи. Разделение основано на индивидуальных параметрах и форме рабочего зуба.

Чипперные — более универсальные.

Они могут применяться, как обычными пользователями для работы в быту, так и профессионалами для продольного пиления. Наиболее часто профессионалы используют пильные цепи такого вида на бензопилах, работающих в пилорамах типа LOGOSOL

Они, при условии соблюдения необходимого угла заточки (10 0 ), способны быстро пилить вдоль волокон, что в пилораме самое важное, при этом их работоспособность и высокая производительность сохраняется длительное время. При необходимости цепи такого вида, как и остальные, можно затачивать, применяя для этого напильник или заточной станок. Чиззельные – показывают большую производительность при поперечном резе

Чиззельные – показывают большую производительность при поперечном резе.

Используются профессионалами при валке и раскряжевке. Углы атаки такой цепи агрессивные, она легко врезается и быстро режет, но только поперек волокон. Скорость реза вдоль, даже при условии правильной заточки, у такой гарнитуры меньше.

Ниже представлено видео о видах цепей и критериях выбора для бензопилы. В нем подробно рассказывается об основных параметра гарнитуры. Показывается, как выглядят звенья разных типов и размеров

Большое внимание уделяется шагу и ширине

Специальные

Отдельным видом цепей для бензопил являются твердосплавные, специального назначения. К таким относятся цепи для резки бетона, газобетона или аварийно-спасательных работ. Конструкция зуба в такой гарнитуре включает в себя победитовую напайку, которая и позволяет пилить бетон, тонкий металл, арматуру, стекло.

Лучшие марки цепей для бензопил

По отзывам владельцев данных агрегатов составлен рейтинг цепей для бензопил. Ниже представлены производители, выпускающие лучшие цепи для бензопил.

1. Stihl является очень известной швейцарской маркой, которая производит пильные цепи из высокопрочной хромоникелевой стали. Они не растягиваются при нагреве, как обычные. Это достигается благодаря использованию при производстве специального метода горячей клепки. Кроме всего, данный производитель запатентовал способ смазки — “канавки”, которыми снабжаются все ведущие звенья.
2. Компания не занимается проектированием цепей, но производит их, используя лучшие запатентованные технологии. Благодаря этому достигается высокое качество продукции. Также компания предоставляет большой перечень услуг покупателям, обеспечивая гарантийное обслуживание своей продукции. Кроме этого, у клиентов компании есть возможность приобретать оригинальные запчасти для механизмов.

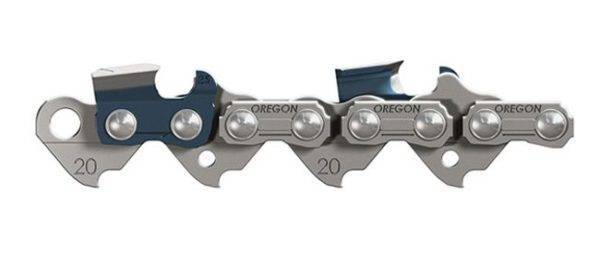

3. Oregon является подразделением фирмы Blount Inc. Компания считается одной из лучших среди фирм, производящих пильные элементы для бензопил. Также Oregon выпускает различные аксессуары и запчасти для инструментов других известных брендов. Пильные элементы бензопил изготавливаются из специального запатентованного сплава, а на зубья наносится сплав хрома. Для облегчения процесса заточки на зубьях нанесены метки, указывающие, под каким углом необходимо производить данную операцию. Кроме всего, цепи имеют систему, позволяющую уменьшить вибрацию и оригинальную конструкцию, благодаря которой смазка распределяться равномерно.
4. Carlton является компанией из Америки. Все элементы цепи данного производителя имеют повышенную твердость, поскольку проходят на стадии изготовления дробеструйную обработку. Режущие звенья имеют длинную кромку, благодаря чему появляется возможность производить большое количество заточек.
5. Windsor. Компания запатентовала сверхпрочный сплав, который отличается высокой термостойкостью и не подвергается растяжению. В пильных элементах фирмы Windsor для обеспечения высокой надежности применяются штампованные звенья и заклеенные заклепки.
6. Цепь изготавливается из легированной стали с хромированными зубцами. Последние затачиваются специальным образом, а на цепь наносится гипоидная смазка, облегчающая процесс пиления. Также фирма применяет метод дробеструйного упрочнения при изготовлении цепей, увеличивающий прочность звеньев.

Учет материала, из которого изготовлены зубья

В большинстве цепей для бензопил при изготовлении режущих зубьев используется высоколегированная хромоникелевая сталь.

Поэтому при приобретении нового экземпляра, следует только визуально проверить качество изготовления режущих элементов и их заточку. Однако для использования инструмента при обработке особо твердых, промерзших или сильно загрязненных материалов, возникает необходимость упрочнения зубьев. Для таких целей предлагаются варианты, на зубьях которых делаются твердосплавные специальные напайки. Они имеют повышенную стойкость к износу. Наличие напаек маркируется на поверхности каждого режущего зуба.

Составные части цепи

Любую пильную цепь составляют звенья трех типов: режущие, ведущие (хвостовики) и соединительные. Прочность соединения обеспечивают заклепки.

Режущее звено – пожалуй, наиболее сложная деталь пильной цепи, состоящая фактически из двух частей: ограничителя глубины пропила и режущего элемента с контурным углом резания Г-образной формы.

Верхняя режущая грань звена всегда шире самой цепи и шины, благодаря чему пропил получается достаточно свободным, а сопротивление резанию минимально. Работает зубец по принципу рубанка: чем дальше выдвинут нож (верхняя режущая кромка) над плоскостью рубанка (ограничитель резания) – тем толще стружка.

Рабочие характеристики режущего звена определяют многочисленные факторы, а именно: угол заточки верхней грани и ее рабочий, режущий угол, угол боковой грани (угол атаки) и высота ограничителя резания. При заточке значения всех этих параметров необходимо четко выдерживать, так как даже небольшое изменение может привести к негативным последствиям.

Режущие зубья бывают правосторонними и левосторонними, и на цепи их укрепляют поочередно. Но в целом резцы подразделяют на типы в зависимости от их профиля. При внимательном изучении «фигур», образуемых верхними и боковыми гранями, можно выделить два «граничных» варианта: «семерку» с острым углом между кромками и закругленный «серп». Первый вариант называют чизель (от англ. chisel – резец, долото), второй – чиппер (от англ. to chip – рубить в щепу).

Чизельные зубцы отличаются высокими производительностью и скоростью пиления. За счет своей конфигурации они имеют меньшую площадь контакта с древесиной при работе, что уменьшает сопротивление резанию. Это профессиональный вариант, но он очень чувствителен к абразивной среде, быстро тупится при работе с «грязной» древесиной, а при заточке требует четкой выдержки всех углов и параметров.

Серпообразный профиль – чиппер – менее эффективен, так как площадь контакта с древесиной у него несколько больше, но и ухаживать за ним намного легче – скругленный угол не столь болезненно отзывается на незначительные погрешности при заточке. Подобные звенья хороши при работе с загрязненной древесиной.

Все остальные варианты профилей – различные модификации двух описанных выше.

Верхнюю и боковую грани режущего элемента обычно покрывают тонкой пленкой какого-либо твердого металла. Чаще всего это хром, но порой применяют никель-фосфорный сплав. Нанесенное гальваническим методом покрытие значительно улучшает антифрикционные свойства деталей, повышает износостойкость, твердость и, по сути, выполняет всю основную работу по перерубанию древесных волокон. Стальная же «сердцевина» служит подложкой или основой под покрытие.

Ведущие звенья (хвостовики) обеспечивают движение цепи, передавая вращение от двигателя через ведущую звездочку, а также стабильное положение цепи на пильной шине. При этом цепь передвигается по специальному пазу, предусмотренному в конструкции направляющей шины. «Побочной» обязанностью ведущего звена является распределение смазки от ведущей звездочки (куда ее подает масляный насос) по всей шине и цепи. Следует отметить, что количество хвостовиков играет основную роль в обозначении длины цепи для определенной длины пильной шины, что облегчает правильный выбор и соответствие типоразмеру.

Соединительные звенья, соответствуя своему названию, объединяют режущие и ведущие части в единое целое, именуемое пильной цепью.

Режущее звено Параметры режущего звена Глубина резания Угол заточки верхней грани Режущий угол Угол боковой грани Типы режущих звеньев Режущее звено чизельного типа Режущее звено чипперного типа Порядок следования звеньев Стандартный С полупропуском С пропуском

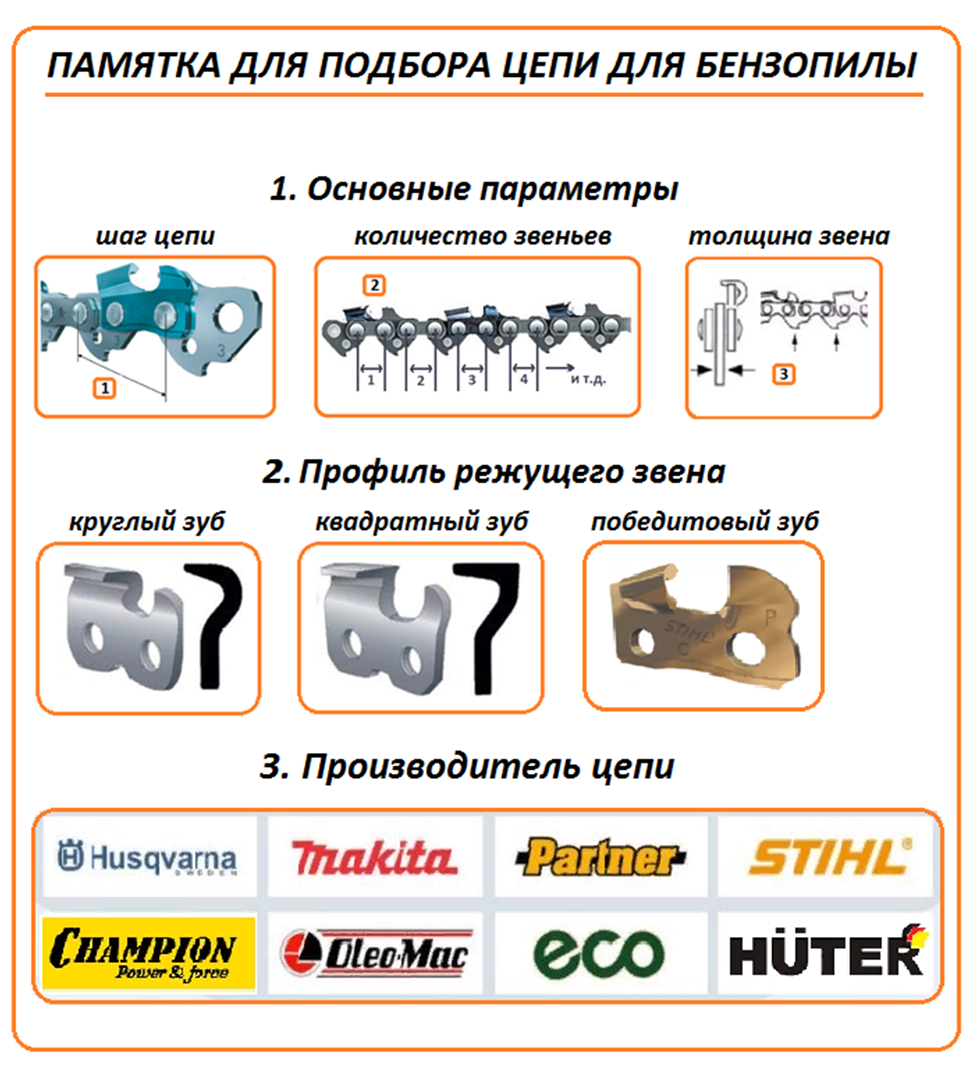

Как выбрать цепь

Выбор цепи происходит по нескольким параметрам. Их нужно знать. Хорошо, если сохранилась упаковка пилы. На ней можно найти все характеристики цепи и повторить их. Цепи для пил изготавливают из инструментальной стали. Для бытовых работ это вполне подходящий материал. Если предстоит работать с промёрзшими брёвнами, то следует выбрать цепь, изготовленную из твёрдых сплавов.

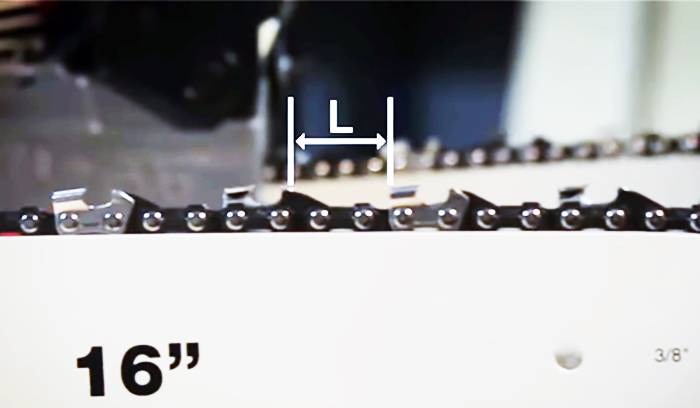

Первым делом определяется шаг цепи. Это расстояние между тремя соседними заклёпками.

ФОТО: store.fubag.ruОпределение шага цепи

По стандарту для бытовых пил используется шаг ¼”, 0,325” или 3/8”. Следующий параметр – это длина цепи Она должна соответствовать вылету гарнитуры, т. е. длине режущей части. Звенья цепи имеют свои названия и назначение. Ведущее звено в паре с ведущей звёздочкой являются элементами механизма привода цепи. Форма заточки режущего звена определяет качество реза. Соединительное звено формирует единую цепь. Ведущее звено по толщине должно идеально соответствовать размерам паза на шине. Вторая функция этого звена – распределение масла по шине.

Вид звеньев зависит от их назначения, они бывают соединительные, ведущие и рабочие.

Рабочие зубья делятся на левосторонние и правосторонние. Ведущие, их ещё называют хвостовиками, устанавливаются между соединительными и рабочими с определённым шагом, который зависит от размеров звеньев. Соединительные, как понятно из названия, объединяют рабочие и ведущие звенья.

ФОТО: samdelkin.ruВиды звеньев цепи

От формы заточки зуба зависит качество реза. Специалисты различают квадратный и круглый зуб. Круглый зуб дольше остаётся острым.

ФОТО: samdelkin.ruКвадратный зубФОТО: samdelkin.ruКруглый зуб

Глубина реза зависит от профиля зуба и определяет толщину срезаемой одним зубом стружки. У высокого профиля выше производительность, но и выше вибрация. Для бытовых работ предпочтительней низкопрофильные цепи.

Длина цепи определяется по требуемому количеству зубьев. Небольшие несовпадения выбираются механизмом настройки натяжения цепи.

Учёт преимущественного вида работы – продольное или поперечное пиление – производится формой заточки зуба. Для продольной пилки угол заточки должен находиться в пределах 5-10 градусов, для поперечных резов – лежит в пределах 25-30 градусов. В продаже цепь для продольного реза стоит дороже.

Выбор по типу звеньев

При изготовлении цепи могут применяться различные звенья, которые и определяют основные эксплуатационные свойства изделия. Среди особенностей выбора по этому признаку отметим следующее:

1. Цепи среднего и высокого типа снабжаются двумя хвостовиками, за счет чего повышаются эксплуатационные характеристики, а также стоимость изделия.
2. Владельцы бытовых моделей приобретают варианты исполнения пропускного и полупропускного типа. Первый вариант исполнения характеризуется тем, что после режущего звена располагается дополнительный элемент. Во втором случае соединительные элементы устанавливаются после каждой второй пары, что можно назвать ключевой особенностью.

Пильные элементы в зависимости от особенностей цепи могут составлять 50-37,5% рассматриваемого изделия. Не стоит забывать о том, что существенное упрощение конструкции становится причиной повышения нагрузки на основные звенья, вследствие чего изделие служит меньше и приходится чаще выполнять заточку. Однако, подобные варианты исполнения обходятся намного дешевле, что и определяет их популярность.

Также уделяется внимание и типу заточки. Классический вариант исполнения в большинстве случаев применяется для поперечного распила и редко для продольного

Это связано с тем, что звенья могут размещаться под различным углом относительно друг друга.

Конструкция цепи

Поскольку при обсуждении пильного полотна встречаются специфические термины, необходимо понимать, что имеется в виду. Снятую цепь лучше уложить перед собой на столе и верстаке и внимательно на неё взглянуть.

В составе этого элемента есть три типа звеньев:

1. Режущие — именно благодаря им пилы вгрызается в древесину. Они оснащены режущей кромкой. Бывают правые и левые.
2. Ведущие — они входят в зацепление с зубьями направляющей и ведущей звёздочек, благодаря чему цепь движется по шине. Зубчик с внутренней стороны звена называется хвостовиком.
3. Соединительные — с их помощью все элементы цепи составляют одно целое. Они не имеют выступающих частей, а только отверстия под заклёпки.

Виды

Два основных вида, которые сейчас можно встретить в продаже: чипперные и чиззельные цепи. Разделение основано на индивидуальных параметрах и форме рабочего зуба.

Чипперные — более универсальные.

Они могут применяться, как обычными пользователями для работы в быту, так и профессионалами для продольного пиления. Наиболее часто профессионалы используют пильные цепи такого вида на бензопилах, работающих в пилорамах типа LOGOSOL

Они, при условии соблюдения необходимого угла заточки (10), способны быстро пилить вдоль волокон, что в пилораме самое важное, при этом их работоспособность и высокая производительность сохраняется длительное время. При необходимости цепи такого вида, как и остальные, можно затачивать, применяя для этого напильник или заточной станок

Чиззельные – показывают большую производительность при поперечном резе.

Используются профессионалами при валке и раскряжевке. Углы атаки такой цепи агрессивные, она легко врезается и быстро режет, но только поперек волокон. Скорость реза вдоль, даже при условии правильной заточки, у такой гарнитуры меньше.

Ниже представлено видео о видах цепей и критериях выбора для бензопилы. В нем подробно рассказывается об основных параметра гарнитуры. Показывается, как выглядят звенья разных типов и размеров

Большое внимание уделяется шагу и ширине

Специальные

Отдельным видом цепей для бензопил являются твердосплавные, специального назначения. К таким относятся цепи для резки бетона, газобетона или аварийно-спасательных работ. Конструкция зуба в такой гарнитуре включает в себя победитовую напайку, которая и позволяет пилить бетон, тонкий металл, арматуру, стекло.

Какую цепь для бензопилы купить по типу режущих звеньев

Этот параметр в основном актуален для тех, кто работает с профессиональными моделями инструментов. Существует два основных типа режущего звена:

1. Чизельный. По форме профиль напоминает семерку. Рабочая поверхность прямая, за счет чего равномерно входит в обрабатываемую поверхность. Главный недостаток – сложность заточки и чувствительность к загрязнениям.
2. Чипперный. Также именуется чиппером. По форме профиль напоминает серп, благодаря чему увеличивается площадь соприкосновения и возрастает нагрузка на пользователя. В результате несколько падают режущие показатели. С другой стороны – чиппер не боится грязи и сравнительно легко затачивается.

Более эффективным считается чизельный профиль, тогда как чипперный проще в работе. Многие пользователи работают с пильными цепями обоих видов, при необходимости просто меняя их.

Все, что вам нужно знать о цифрах на шине для бензопилы?

Доброго времени суток, дорогие читатели!

Дачный и строительный сезон в некоторых местах набирает обороты, а в некоторых местах он кипит вовсю уже не первый месяц. И в это время особую популярность набирают определенные инструменты. Один из них — бензопила. Что представляет из себя инструмент, мы поговорим в другой раз.

А пока хочу рассказать все, что вам нужно знать о цифрах на шине для бензопилы.

Шина , если выражаться простым и понятным языком — это металлическая пластина с выемкой вдоль всей площади.

Форма пластины: овальная плоская.

Если выражаться еще проще, то шина — это то, на чем держится и вращается цепь .

ЧТО НУЖНО ЗНАТЬ О МАРКИРОВКЕ НА ШИНЕ

Всего несколько основных моментов:

Чем больше звеньев, тем длиннее цепь. популярные значения: 50, 52, 55, 56, 57, 62.

Шаг показывает на каком расстоянии находится звено цепи от другого звена. Чем чаще зуб, тем чище и дольше будет пилить.

Толщига цепи влияет на производительность пилы. Но чем толще цепь, тем мощнее должен быть инструмент.

Длина шины определяет на какое расстояние способна пилить цепь. Опять же, длинные шины ставят на более мощные пилы.

Из качественных и профессиональных: OREGON(США), STIHL (Германия). Из бытовых: CHAMPION, например.

По большому счёту, это все, что вам необходимо знать, чтобы подобрать нужную вам шину и цепь к ней.

Рассмотрим какие значения имеет каждый пункт на примере.

Это «выбито» на самой шине. Но для большего удобства иногда основные значения пишут на коробке или картонном вкладыше. Пример изображён ниже.

Итак, все значения по порядку:

• 16′ — это 16 дюймов или 45 сантиметров — длина шины.
• 0,50′ или 1.3мм обозначают толщину цепи и, соответственно, выемки под цепь на шине.
• 3/8 или 0,375 — это шаг цепи (расстояние между склепанными местами цепи)
• 56 — это количество звеньев цепи. Мерится по внутренней части цепи.

Ниже ещё добавлено количество зубок на звёздочке — 9Т .

Вот это основные значения, которые вам нужно знать.

Если понравилась моя статья, ставьте лайки. А также подписывайтесь на канал.

Критерии выбора

Как правильно подобрать цепь для бензопилы? Прежде всего имеет смысл обратить внимание на производителя. Даже недорогая бензопила бытового класса способна показать чудеса долголетия и производительности с качественными цепями мировых лидеров отрасли. Стоить такой инструмент будет в несколько раз дороже безымянных поделок, но и прослужит он столько, что за это время окупится многократно

Стоить такой инструмент будет в несколько раз дороже безымянных поделок, но и прослужит он столько, что за это время окупится многократно.

Основные параметры цепи — это длина, ширина, шаг звена. Следующий параметр — длина шины. Большинство бытовых моделей комплектуются шинами в 35-45 см. Для работы с такой длиной хватает мощности мотора в 2-2,5 л. с.

Шаг цепи следует подобрать, исходя из планируемых операций, их объема, требований к производительности инструмента, а также к точности распила. При этом нужно обязательно учитывать мощность двигателя, чтобы не перегрузить его, вызвав повышенный износ.

Нельзя упускать из внимания также и остальные параметры инструмента, такие, как тип режущего зубца, его возвышение, углы заточки и глубина реза. Острота ограничительного зуба влияет на качество и скорость распила. Более острый зуб позволяет резать быстрее, но снижает точность распила.

Особенности буквенно-цифровых обозначений высокопрочных метизов

Крепежные изделия с классом 8.8 и выше относятся к группе прочного крепежа. К таким элементам предъявляются особенные требования, в том числе касающиеся обозначений. Маркировку головок прочных метизов из углеродистой стали согласно ГОСТ Р 52644-2006 обозначают, например, так: D 11.14 8.8 S ХЛ, где

• Клеймо производителя в виде буковкы D.
• Обозначение номера плавки (11.14);
• Класс прочности: 5.8, 8.8, 10.9 и т.д., в каком 1-ая цифра, умноженная на 100, значит величину наибольшей нагрузки на резьбу. К примеру, по маркировке 8.8 нужно осознавать, что данный крепеж имеет крепкость при разрыве 800 МПа либо 80 кг/мм 2 2-ая цифра показывает на соотношение предела текучести к размеру предела прочности, увеличенное в 10 раз.
• Буковкой S обозначается принадлежность к прочной группе крепежных частей с шестигранной увеличенной шляпкой.
• Климатическая рекомендация (ХЛ – прохладный регион).

Мы попытались объяснить, что за обозначения нанесены на головке болта из обыкновенной стали.

Глубина распиловки и высота профиля цепи

К следующей группе параметров, нужных, чтобы подобрать цепь, относится высота профиля. Она является одним из ключевых факторов, определяющих производительность инструмента. Чем глубже зуб погружается в материал, тем быстрее (при наличии достаточной мощности на валу) будет проведен распил. При малой высоте профиля производительность падает, но зато увеличивается точность реза и качество его поверхности, поскольку зуб меньше перекашивается.

Широко применяется два профильных типоразмера:

• низкий в 0,63 мм (или 0, 025 дюйма);
• высокий в 0,76 мм (0,03 дюйма).

Практически во всех бытовых моделях используются низкопрофильные цепи. В профессиональных можно подобрать и использовать как высокий, так и низкий профиль, в зависимости от вида работ. Знать высоту профиля необходимо при самостоятельной заточке инструмента, для того, чтобы не спилить лишнего по высоте.

Использование высокого профиля на бензопилах повысит производительность. Одновременно возрастет вибрация и шум, создаваемый бензопилой. Повышенное боковое давление повышает износ элементов шины.

Поэтому инженеры ведущих компаний-производителей бензопил, чтобы подобрать оптимальную комбинацию параметров, одновременно с увеличением высоты профиля снижают шаг. И наоборот, при увеличении шага приходится пользоваться более низким профилем. Таким образом, сохраняя баланс между этими показателями, можно подобрать  их сочетание, обеспечивающее приемлемый уровня вибрации.

На практике для каждого вида и состояния древесины можно подобрать цепь, обеспечивающую максимальную производительность:

• высокий профиль и малый шаг;
• низкий профиль и большой шаг.

От сочетания высокого профиля и большого шага все же не отказываются, его применяют там, где нужна высокая производительность и есть возможность применить сложные системы виброизоляции и активного гашения вибрации. Как правило, это большие механизированные лесозаготовительные комплексы, в которых оператор находится в виброизолированной кабине. Там он хорошо защищен от действия вибрации и шума. В таких агрегатах высота профиля может достигать 0,9 дюйма.

Толщина пропила цепной пилы определяется шириной цепи. При шине в 1,1 мм получается аккуратный тонкий пропил, гарнитура в 2,6 мм пилит быстро, при этом больше древесины уходит в опилки.

Угловые параметры пильных цепей

Спадающая под углом назад спинка режущего зуба образует задний угол верхнего лезвия (рис. 4.19), который обеспечивает врезание лезвия в древесину.

Сужающаяся назад лопатка зуба образует задний угол для торцового лезвия (рис. 4.20), обеспечивающий срезание стружки со стенки пропила.

Край торцового лезвия к поверхности скольжения режущего зуба образует передний угол (рис. 4.21).

Для разных пильных цепей рекомендуемая величина переднего угла различна и колеблется от 60° до 80° с градацией через 5. Задний угол верхнего лезвия представлен на рис. 4.22, он характеризует наклон верхнего лезвия назад и измеряется по отношению к поверхности скольжения режущего зуба. Для разных пильных цепей он составляет от 50° до 60°.

Угол заточки (заострения) верхней кромки определяется измерением от верхней режущей кромки к перпендикуляру относительно пильной шины (рис. 4.23).

Величина этого угла у разных пильных цепей варьируется в пределах от 10° до 35°. При выборе угла заточки следует учитывать, что чем он больше, в указанном диапазоне, тем лучше реализуется подводимая к цепи мощность в мягкой древесине.

Уменьшать этот угол следует при работе с твердой (замерзшей) древесиной. Выбор неоптимального угла ведет к увеличению вибрации и снижению долговечности цепи. При поперечной распиловке угол заточки должен находиться в пределах 25—35°. Меньшая величина угла — для цепей для продольной распиловки.Передний угол, угол заточки и угол верхнего лезвия можно изменять путем заточки зубьев цепи, так же как и высоту ограничителя подачи (рис. 4.24).

Ограничитель подачи (глубины) находится на каждом режущем зубе, перед лопаткой. Превышение верхнего лезвия над ограничителем подачи задает толщину снимаемой стружки, иначе говоря, в терминах теории резания древесины — подачу на
зуб.

В свою очередь, подача на зуб влияет на величину удельной работы резания и в конечном итоге на потребную на пиление
мощность.

С каждой заточкой высота верхнего лезвия снижается из-за наличия заднего угла верхнего лезвия (см. рис. 4.19), поэтому высоту ограничителя подачи надо периодически уменьшать. Как уже отмечалось, на зубьях пильных цепей STIHL нанесены сервисные маркировки, помогающие определить правильные углы заточки и степень износа зубьев (рис. 4.25).

При достижении маркировок 1 и/или 4 цепь выбраковывается как полностью выработавшая свой ресурс. Следует иметь в виду, что при правильной эксплуатации цепи наблюдается пропорциональный износ и маркировки достигаются почти одновременно.

Виды цепей

Можно выбрать бюджетную цепь и направляющую шину или более дорогой комплект, который отличается износостойкостью.

Цепь и направляющая шина являются сменным оборудованием, которое можно приобрести в специализированных магазинах.

Мнение эксперта
Левин Дмитрий Константинович
Эксперт по столярным инструментам

За счет смены пильной гарнитуры повышается производительность бензопилы. Но это актуально, если изначально у инструмента есть запас мощности и потенциал вращательного момента. В противном случае более длинная шина не сможет повысить эффективность использования агрегата.

Вот какие виды цепей сегодня существуют:

1. Износостойкие общего назначения. Они созданы из твердых сплавов, чтобы справляться с большинством поставленных задач.
2. С различным шагом режущего элемента. Необходимо, чтобы цепь совпадала по длине шины и повторяла особенности ее конструкции. Наиболее популярными шагами являются 3/8 дюйма или 0,325 дюйма. Если выбирать 0,404, то такую цепь можно использовать для работы с использованием профессионального оборудования.
3. Параметры хвостовика (толщину) тоже нужно учитывать. Она варьируется от 1,1 мм до 2 мм. Цепи среднего и высокого класса обладают двумя хвостовиками, что повышает эффективность использования бензопилы.
4. Длина. Этот параметр необходимо знать, чтобы цепь подошла к шине и нормально была установлена на нее.

А у Вас часто изнашивается цепь у бензопилы?

ЧастоРедко

Это основные параметры, на которые нужно обращать внимание при выборе цепи на бензопилу

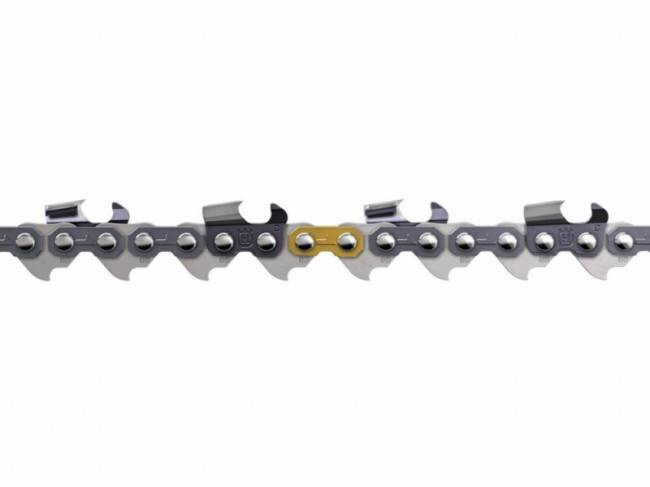

Почему стоит использовать оригинальные цепи Husqvarna

Husqvarna с момента основания делал ставку на высокое качество всей своей продукции. Надо признать, добился в этом успехов. Поэтому этот бренд заслуженно пользуется уважением в России, где много леса, длинные зимы и много работы для бензопил.

Есть несколько причин, по которым для бензопил Husqvarna лучше использовать только качественные оригинальные цепи. Некачественная сведет на нет все преимущества хорошей бензопилы. Уровень качества должен соответствовать уровню бензопилы.

Нужно помнить, что в конечном итоге древесину пилит именно цепь. От её качества зависят:

• скорость реза, количество времени и усилий, потраченные на работу, производительность труда;
• расход топлива;
• нагрузка на все узлы бензопилы, срок их службы.

То есть, пользователь платит хорошие деньги за бензопилу Husqvarna совсем не за тем, чтобы с плохой цепью она работала как дешевая и некачественная бензопила.

Хорошие цепи от других производителей могут подходить к бензопилам Husqvarna по всем размерам, но не идеально. Все нюансы может учесть только производитель бензопилы. А именно:

• свойства сплавов, из которых сделана цепь и ведущая звездочка, их взаимодействие между собой;
• максимальная точность подгонки размеров шага цепи и зубьев звездочки;
• специфику каждой модели по тяге и оборотам.

Даже микронное несоответствие шага неоригинальной цепи и звездочки может ускорить их износ, повысить шум при работе и ухудшить тягу.

Заключение

Таким образом, это основные поставщики цепей для бензопил сегодня. Конечно, можно найти немало других брендов, которые являются малоизвестными. Как правило, их производственные мощности располагаются в Китае. Качество товара не из лучших, поэтому цена минимальная. Уже после 2 – 3 заточек необходимо выбрасывать цепь и покупать новую.

Но такой подход оправдывает себя, если бензопила используется редко. Для профессионалов необходимы качественные расходные материалы, которые будут достаточно долго служить им.

• Все способы как наточить цепь бензопилы: подробно о заточке напильником, болгаркой, на станке с электрическим или ручным приводом
• Обзор самых лучших и популярных моделей недорогих бензопил: основные преимущества и недостатки данных моделей и видео-инструкция по подбору бензиновой пилы бюджетного класса
• Какой бензин для бензопилы можно использовать: 92 или 95й, сколько и какого масла нужно добавлять в топливо и как правильно развести смесь
• Что делать, если не заводится бензопила: советы, причины неисправности и рекомендации по устранению проблемы
