Разновидности агрегатов

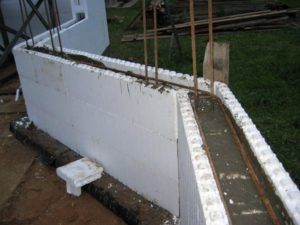

Если вы решили возводить монолитные бетонные стены, то без глубинного вибратора не обойтись
Глубинные вибраторы – погружные устройства, получившие широкое распространение при выполнении манипуляций, связанных с заливкой больших площадей в ходе сооружения массивных конструкций.
Бетонный вибратор незаменим при возведении монолитных стен или фундаментных плит.
В современном строительстве используют устройства:
- оснащенные двигателем внутреннего сгорания;
- пневматические;
- электрические.
При строительстве на собственном загородном участке чаще всего используют самодельный вибратор для бетона, сделанный на основе других агрегатов и инструментов, незаменимых во время проведения работ.
Вибрации позволяют выпустить из раствора бетона все пузырьки воздуха
Однако выбор может быть основан и на других характеристиках. Одни приборы работают от электросети, другим необходимо топливо
Не менее важно, выбирая ручной вибратор для бетона, уточнить:
- частоту и амплитуду колебаний;
- уровень глубины внедрения;
- радиус распространения вибрационных волн;
- параметры наконечника (булавы).
Бетон без пузырьков лучше схватывается с арматурой, образуя более прочную конструкцию
Частота колебаний высокочастотных агрегатов достигает 12000 вибраций в минуту, что гарантирует получение однородного состава без пузырьков воздуха и позволяет добиться высокого уровня схватываемости бетона с армирующей конструкцией и наполнителем. Амплитуда колебаний отражает отклонение наконечника прибора от его основного (исходного) положения. При погружении в бетон это значение редко превышает 1 мм.

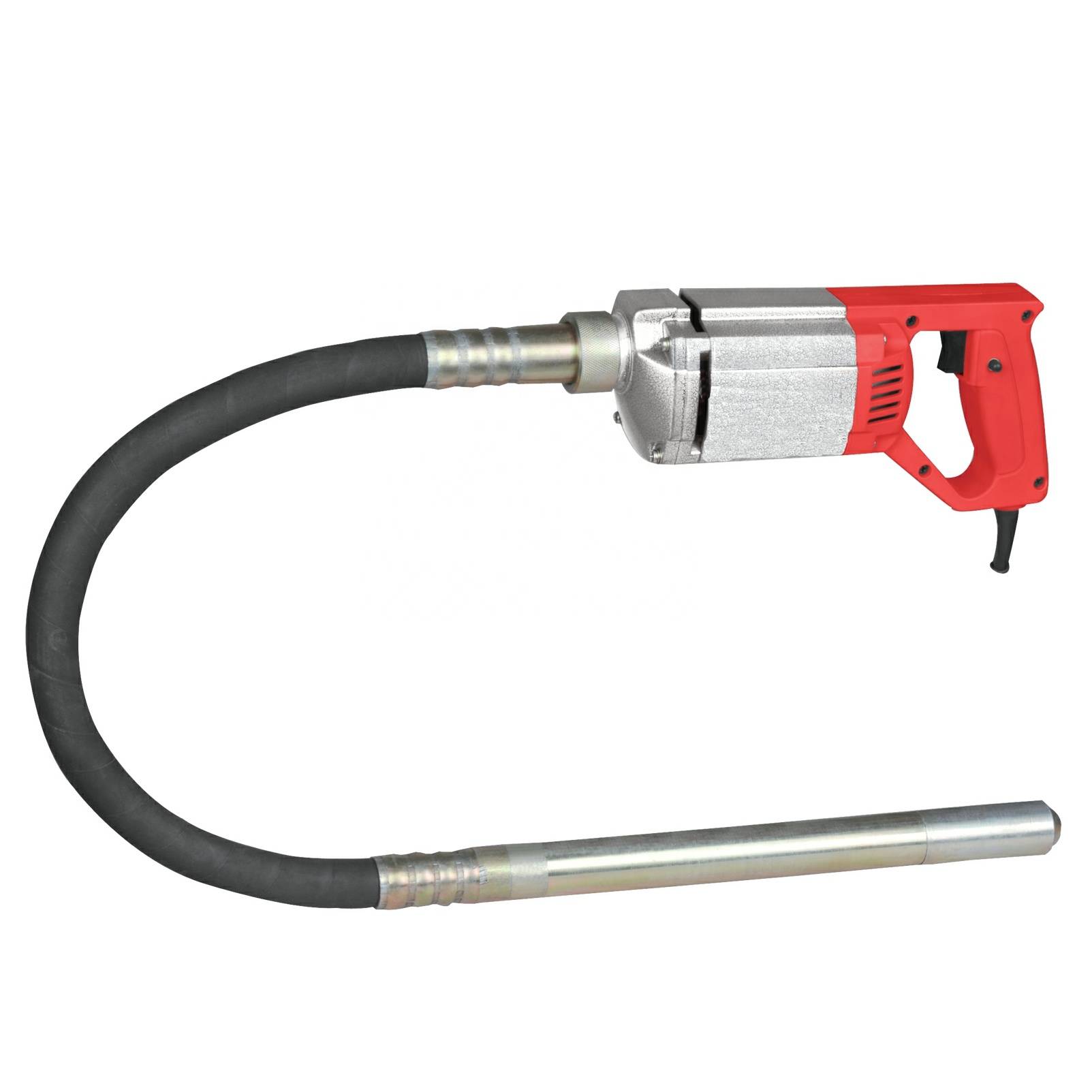

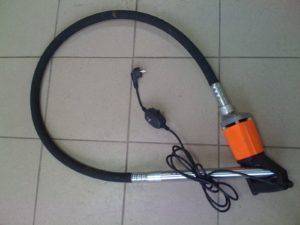

Ручная модель
Радиус распространения волн вибрации зависит от размеров булавы и обычно превышает этот параметр в 10 раз. Размер булавы выбирают в зависимости от того, каковы характеристики фракций наполнителя, степени густоты смеси и собственно состава смеси. Среди наиболее востребованных моделей:
- ручные;
- переносные.
Ручными называются небольшие агрегаты для бытового использования, оснащенные электрическим двигателем, встроенным в корпус. Шланг и булава могут поставляться в комплекте, а можно приобрести их отдельно. Переносной строительный вибратор тоже приобретают для пользования в домашнем хозяйстве и для строительных работ на приусадебном участке.
Как сделать самодельную виброплиту с двигателем от стиральной машинки
Простой вариант изготовления виброплиты своими руками предлагает использовать двигатель от стиральной машинки. Способ удобен тем, что такой мотор легко достать, просто сняв его со старого оборудования. К тому же подключать устройство можно будет к бытовой розетке 220 В, что заметно упростит его использование.
Инструкция, как сделать виброплиту своими руками, показывает стандартную схему сборки:
- металлический лист подрезают болгаркой по краям и загибают вверх, а потом заваривают швы сварочным аппаратом;
- швеллерами, расположенными на расстоянии около 10 см друг от друга, к плите присоединяют вибратор с установленным на нем двигателем, при этом нужно следить за прочностью креплений и их ровным расположением;
- мотор от стиральной машинки фиксируют при помощи болтов, обычно используют М10 или М12;
- после установки двигателя приступают к изготовлению ручки, ее можно сделать из любого отрезка стальной трубы подходящего диаметра и закрепить к основанию сайлентблоками или эластичными подушками.
Виброплита с двигателем от стиральной машины своими руками на данном этапе уже готова. Однако ее рекомендуется доработать и оснастить колесами для более удобного перемещения. Для этого к основанию конструкции приваривают обрезок трубы. По его краям при помощи сварочного аппарата монтируют кольца, по диаметру соответствующие выбранным колесам. Последние закрепляют внутри с возможностью последующего демонтажа.
Мощность двигателя около 1,5 кВт обеспечивает быстрое и легкое разравнивание слоя бетона или песка толщиной до 200 мм. Электро виброплита своими руками с мотором от стиральной машины подойдет для большинства ремонтных и дачных работ.
Вибратор для бетона состоит из электрического двигателя, вибрационного устройства и гибкого вала. Замену для первого элемента конструируют из отбойного молотка, перфоратора, дрели и других устройств, передающих колебания. Не нужно пренебрегать проектированием гибкого вала для вибратора, потому что благодаря нему наконечник безопасно опускается в раствор и передаёт нужную вибрацию. Такое изделие может работать от домашней электрической сети в 220 В.
Важно определиться и с необходимой длиной насадки. Чтобы обработать большую площадь, выбирают обширный лист, к которому крепится сам перфоратор
Необходимо прочно укрепить конструкцию, ведь вибрационная сила может оказаться для изделия разрушительной. В случае, когда элементы оборудования имеют горизонтальное положение, насадку нужно расположить под небольшим углом. А достичь этого можно при помощи крепления шайбы как опоры. Затем в неё устанавливают вибрационный узел перфоратора.
Возможность реверсного движения
Движения самодельной виброплиты, изготовленной так, как было изложено выше, возможны только в одном направлении. Поэтому, пройдя некоторое расстояние, приходится разворачивать её и только потом передвигаться в обратную сторону. Это уменьшает скорость работы и требует дополнительных физических усилий со стороны оператора.
Еще один чертеж варианта с бензиновым двигателем.
Для того, чтобы обеспечить вибрационной машине возможность реверсного движения, необходимо установить устройство, изменяющее направление вращения двигателя. После его установки и подключения, виброплита сможет передвигаться в двух направлениях.
При достижении края обрабатываемой площади оператор выключает двигатель и запускает его вращение в обратную сторону. Эксцентрик вибратора также станет реверсным и обеспечит машине возвратное движение.
Для каких целей используют
Глубинные приборы используются для возведения, отливки либо сборки монументальных конструкций из бетона (простого и армированного). Вибратор также призван разбивать комки цемента в плохо приготовленном растворе.
Электрический аппарат применяют для заливки плит перекрытий, колонн и таких типов фундамента:
- свайного;
- плитного;
- ленточного;
- винтового;
- малозаглубленного;
- столбчатого.
Эффективность проработки раствора вибрационным прибором проявляется наглядно при использовании в работе крупнофракционного щебня. В такой среде стабильно задерживается воздух, и выгнать его возможно только аппаратным методом.
Как сделать быстро и просто глубинный вибратор для перфоратора
Сделать вибратор под перфоратор для уплотнения бетонной смеси своими руками не трудно, если грамотно подойти к этому вопросу. Самодельная конструкция ничем не хуже заводского инструмента. Чтобы конструкция получилась высокоэффективной, понадобится подготовить расходные материалы, из которых будет сооружаться насадка.
Почему в качестве приводного инструмента применяется перфоратор? Это идеальный инструмент для изготовления вибратора, так как он имеет мощный электродвигатель с большим моментом. Ударный режим работы способствует созданию вибраций большой частоты. Эта вибрация выполняет полезную работу, уплотняя бетон. Итак, при изготовлении вибратора для перфоратора не имеется никаких ограничений. Использовать можно самые разные расходные материалы, которые имеются в хозяйстве. Чтобы сделать устройство своими руками, понадобится знать следующее:
- На перфораторе есть функция удара, которая собственно и создает вибрирующие действия насадки
- Гибкость насадки является не обязательным свойством. Гибкая конструкция играет роль удлинителя, который способствует передаче высокочастотных возвратно-поступательных движений от источника к приемнику. Изготавливать гибкий удлинитель рационально только в одном случае, когда предстоит провибрировать бетон большой глубины
- Чтобы соединить перфоратор с насадкой, понадобится соответствующей конструкции хвостовик типа SDS. Лайфхак по изготовлению вибратора для перфоратора — покупается отдельная насадка, то есть наконечник с гибким удлинителем, ко второй стороне которого приваривается хвостовик от бура. В итоге получается готовый вибратор для перфоратора
https://youtube.com/watch?v=DmzNT-7ETg4%3F
Для изготовления самодельного устройства своими руками понадобится выполнить следующие действия:
- Взять две трубки — одну малого диаметра, а вторую большого
- Трубка малого диаметра помещается внутри большой трубы. Предварительно к краям трубки приваривается два подшипника, наружный диаметр которых на 1-2 мм меньше внутреннего размена большой трубки. Внутренними обоймами подшипников необходимо приварить их к двум краям малой трубки
- На малую трубку приварить две пластины, которые будут играть роль эксцентрика — для смещения оси или дисбаланса
- К внутренней трубке присоединить гибкий трос, тем самым обеспечив ее перемещение внутри большой трубы
- Для соединения большой трубы с перфоратором или дрелью, надо взять отрезок резинового патрубка, который крепится одной стороной к инструменту, и фиксируется хомутом. Вторая часть крепится к стальной трубе, и также фиксируется хомутом
- Далее остается в патроне дрели зажать конец стального троса, а если в качестве электроинструмента применяется перфоратор, тогда к гибкому соединителю приварить хвостовик от бура
Имеется и другой вариант изготовления простейшего устройства. Для этого понадобится стальная пластина размером 8х8 см и толщиной 3-4 мм. К одной стороне поверхности пластины следует приварить хвостовик от неисправного бура, и в итоге получается устройство следующего вида, как показано на фото ниже.
Принцип эксплуатации заключается в том, что поверхность насадки воздействует на наружную часть изготовленной опалубки. Воздействие на стенки опалубки приводит к разравниванию залитой бетонной смеси. Это простейший и быстрый вариант изготовления насадки вибратор для перфоратора своими руками.
Если заливается пол бетоном, то для разравнивания и удаления воздуха из внутренней поверхности, можно воспользоваться перфоратором с закрепленным в патроне буром, а также совковой лопатой. Воздействуя на поверхность лопаты с одной стороны буром перфоратора в режиме удара, будет выполняться разравнивание и уплотнение бетонного основания.

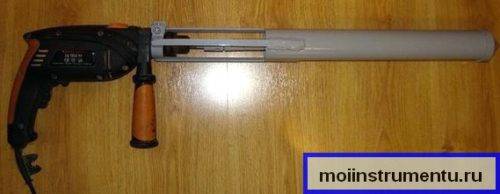

Не только из перфоратора, но и из обычной дрели также можно сделать вибратор. Причем конструкция вибратора при этом будет отличаться. Многие мастера рекомендуют даже использовать в качестве приводного механизма дрель, а не перфоратор, но все зависит от имеющегося в распоряжении расходного материала.
Конструкция вибратора

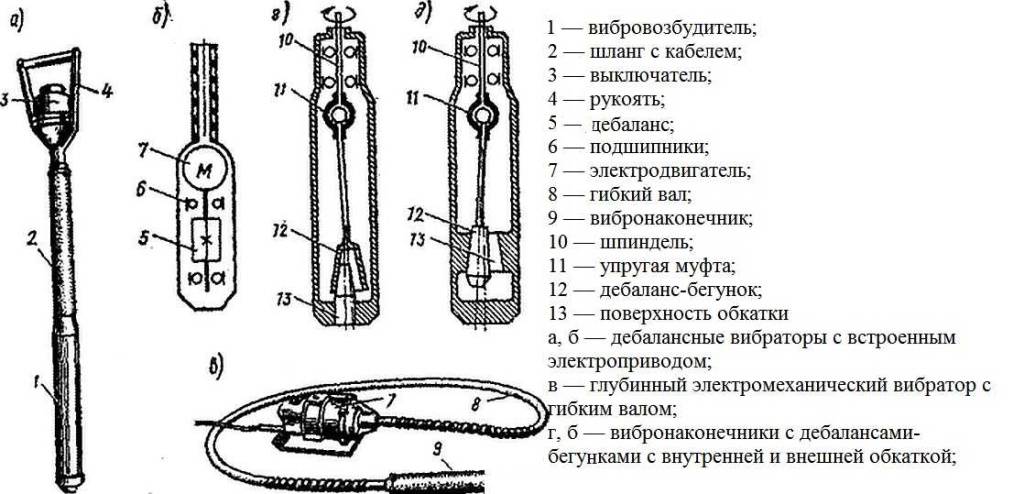

Вибратор состоит из привода и вибровозбудителя который создает колебания, передающиеся на рабочий орган (булаву, площадку рейку). В погружных вибраторах может использоваться промежуточная передача в виде гибкого вала.
Рассмотрим каждый элемент подробнее. Некоторые вибровозбудители совмещают функцию привода, тогда конструкция состоит всего из двух узлов.
Это опасно для всех механизмов, но нам нужно
Привод вибратора
Как правило, используют три типа приводов:
Электрический — наиболее распространенный. Используются как обычные асинхронные двигатели, так и моторы постоянного тока. Очень редко встречаются конструкции, где для создания колебаний предназначены электромагниты (соленоиды). Отличается простотой и небольшой массой. Чаще всего вибраторы для бетона своими руками имеют этот тип привода.
Наиболее распространенный привод, и не только для вибраторов
К недостаткам можно отнести то, что нужно применять особые меры защиты, и понижать напряжение для обеспечения электробезопасности на строительной площадке, при работе во влажной среде бетонной смеси.
Пневматический — позволяет добиться еще большего снижения массы, чем с электроприводом. Абсолютно электробезопасен. Но для его работы нужен компрессор, производящий сжатый воздух. Поэтому данный тип привода используют чаще всего в промышленности.
Для приведения в действие пневматического вибратора нужен компрессор
От двигателя внутреннего сгорания. Это более сложные и тяжелые конструкции, зато обеспечивают автономность от линий электроснабжения. Наиболее часто используют при ремонтных и дорожных работах, благоустройстве.
Этот самый простой ДВС, как видите не простой
Вибровозбудитель
Перечислим наиболее распространенные в промышленности конструкции:

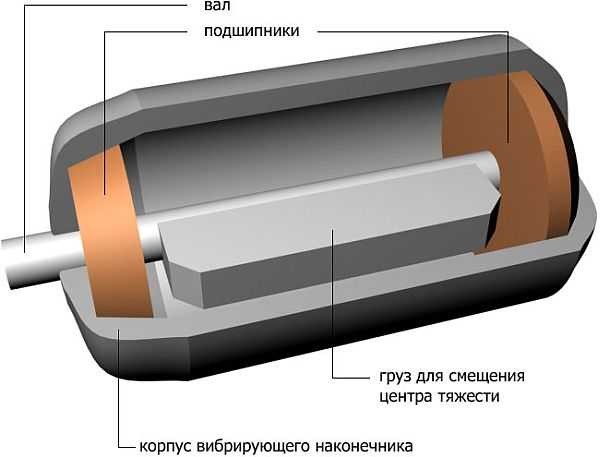

Одновальный дебалансовый — на валу, вращаемом приводом устанавливается несколько утяжелителей (эксцентриков, дебалансов) приводящих к его разбалансировке, которая и вызывает вибрацию.
Конструкция одновального вибровозбудителя
Компактная и простая конструкция. К недостаткам можно отнести быстрый износ опор вала (подшипников). Колебания не направлены.
- Маятниковый — вариант одновального дебалансового агрегата. В нем используется маятниковый подвес, который направляет колебания.
- Двухвальный дебалансовый — это фактически два сблокированных одновальных вибровозбудителя, которые синхронно вращаются в разные стороны. Позволяет создать направленные колебания, в том числе и сложные винтовые. Износ опор несколько меньший, чем у одновального.
Один из вариантов двухвального вибровозбудителя
Планетарный — в нем бегунок, соединенный с приводом через гибкое соединение обкатывает круговую дорожку. Дорожка обкатки может быть как внутренней, так и внешней. Число оборотов бегунка для прохождения по кругу не соответствует количеству оборотов привода.
В большинстве погружных вибраторов используют именно такой тип вибровозбудителя
К достоинствам это типа вибровозбудителя относят небольшой диаметр рабочего органа, что важно для глубинных вибраторов. Может создавать вибрацию большой частоты до 20 кГц, даже без применения высокооборотистых приводов. Пневматически планетарный
В нем вращение бегунка по беговой дорожке вызывается давлением воздуха в рабочей круговой полости с вращающейся лопаткой и отверстиями для нагнетания и выхлопа
Пневматически планетарный. В нем вращение бегунка по беговой дорожке вызывается давлением воздуха в рабочей круговой полости с вращающейся лопаткой и отверстиями для нагнетания и выхлопа.
Портативная модель с компрессором — видно какая у неё небольшая вибробулава
Одна из самых компактных конструкций за счет того, что нет потребности во внешнем приводе. По оси имеет габариты меньше, чем обычный планетарный вибровозбудитель. Создает колебания двух частот, как за счет обкатки бегунка, так и за счет эксцентриситета вала, на котором закреплена лопатка.
Разобрав теоретические вопросы, перейдем непосредственно к конструкциям самодельных вибраторов. Кстати, оговоримся, что практически для всех конструкций можно использовать не только самодельные вибровозбудители, но и промышленные агрегаты.
Принцип работы вибратора для бетона
Прежде чем приступить к изготовлению рассматриваемого инструмента, следует понять принцип его работы, – это важно для правильной сборки конструкции. Он основывается на том, что рабочая поверхность вращается под воздействием специального электроинструмента на большой скорости, преобразуя движение вращения в колебания. Он основывается на том, что рабочая поверхность вращается под воздействием специального электроинструмента на большой скорости, преобразуя движение вращения в колебания
Он основывается на том, что рабочая поверхность вращается под воздействием специального электроинструмента на большой скорости, преобразуя движение вращения в колебания.
Знаете ли вы, что мотопомпа для сильнозагрязненной воды может работать на дизельном топливе и имеет два фильтра очистки?
Насколько цены на фронтальный погрузчик zl50g зависят от его технических характеристик вы узнаете здесь, а также поймёте, какие показатели делают эту технику популярной.
Сильная вибрация приводит раствор в движение, весь воздух под ее воздействием начинает подниматься вверх. Таким образом, он удаляется из смеси.
Как сделать виброплиту для уплотнения грунта и виброрейку для бетона своими руками
Очень часто при строительстве разных объектов необходимо утрамбовывать основание из сыпучих материалов под ними, а после заливки – бетонный раствор. Для этих целей на практике широко используется метод вибрационного уплотнения.
Он заключается в том, что колебания от работающего оборудования передаются утрамбовываемому слою.
В результате процесса частицы уплотняемого материала максимально близко придвигаются друг к другу, а из бетона выдавливается воздух, благодаря чему после его застывания в монолит приобретает свою расчетную прочность из-за отсутствия пустот.
Но такое оборудование имеет смысл покупать только при регулярных и больших объемах строительных работ. Для редкого бытового применения достаточно легко можно сделать виброплиту своими руками, а изготовить виброрейку – еще проще.
Чтобы самостоятельно реализовать проект, предварительно следует ознакомиться с конструкций агрегатов.
Варианты изготовления основных элементов
Конструкция виброплиты достаточно простая. Она состоит из четырех основных узлов:
- двигателя;
- плиты;
- рамы;
- вибратора.
Двигатель
В качестве привода для самодельного виброинструмента можно использовать:
- электродвигатель;
- бензиновый или дизельный двигатель внутреннего сгорания (ДВС).
Электродвигатель для виброплиты, которую планируется собрать, рекомендуется выбирать мощностью от 1,5 до 2 кВт. При этом скорость вращения должна составлять от 4000 до 5000 оборотов в минуту. Если мощность электромотора будет меньше указанной величины, то это скажется на производительности созданного агрегата в сторону ее понижения.
Электрический двигатель – это самая затратная часть самодельной установки.
Для домашнего применения лучше покупать однофазные модификации электромоторов, например, в составе вибраторов ИВ-99Е либо ИВ-98Е, работающие от напряжения 220 V.
Электродвигатель можно также снять и со старой неиспользуемой техники, например, со сверлильного станка. Нужно только, чтобы он соответствовал по мощности и оборотам.
Если оснащать самодельную технику электромотором, то для повышения безопасности выполнения работ рекомендуется устанавливать отдельно защиту, например, дифференциальный автомат либо устройство защитного отключения (УЗО).
Конструкция виброплит
Основной частью и рабочей поверхностью является сама основная плита. Дальнейшая конструкция выстраивается именно по рабочей плите. Вибровозбудитель приводит плиту в действие. Состоит он из одного или нескольких валов и цилиндрического корпуса. В одновальных конструкциях предусмотрено движение машины только в одном направлении. Двухвальные являются реверсивными. Также к плите крепится моторная рама, на которую устанавливается двигатель. Если машина предназначена для трамбовки асфальта, то конструкция будет дополнена баком с водой.
В большинстве моделей управление выполняются вручную, то есть конструкция предполагает наличие ручки. Чтобы работа была безопасной, а вибрация в руки оператора — безопасной, на ручке обязательна должна быть виброзащитная накладка. Машины без ручки управляются дистанционно.
Виброплита устроена максимально просто и требует должно ухода, потому что работа в экстремальных и сложных условиях может быстро вывести агрегат из строя.
Достоинства и недостатки приборов
Применяемые в бытовых и промышленных целях аппараты обладают такими преимуществами перед иными способами уплотнения бетона:
- Обеспечивают надёжное прилегание арматуры к раствору в районе швов.
- Используют минимальное количество электроэнергии, но при этом производительны.
- Производят колебательные движения до 20 тысяч оборотов за 1 минуту.
- Есть маленькие портативные модели, которые легко переносить с места на место.
- Имеют низкую цену.
- Автоматизируют процесс, снимая необходимость в ручном труде.
- Ускоряют процессы возведения конструкций.
- Создают низкий уровень шума по сравнению с другими электроинструментами аналогичной мощности.
- Удобны в эксплуатации и обслуживании, легко заменяются комплектующие.
Слабым местом аппарата называют лишь необходимость в использовании компрессора и регулярное техобслуживание.
Вибромотор своими руками для вибростола
Вибрационный стол состоит из следующих частей:
- силовой металлоконструкции, представляющей собой раму;
- столешницы, подвижно закрепленной на опорной станине;
- электропривода, представляющего собой вибрационный двигатель;
- пружин, необходимых для связи площадки со стальной рамой;
- электрического пульта управления, установленного на станине.
Эффективное уплотнение обеспечивается при следующих условиях:
- уменьшенной вибрационной амплитуде;
- равномерной вибрации площадки.
Для этого важно:
- правильно подобрать вес груза;
- определить координаты крепления привода;
- подобрать характеристики вибромотора.
Назначение
Приготовленный бетонный раствор, несмотря на тщательное перемешивание, остается неоднородным, что приводит к нарушению технических и эксплуатационных характеристик. Кроме цементного молочка, щебня и песка, в нем содержится вода и пузырьки воздуха.
Если бетон просто залить в опалубку, получится неоднородная по своей структуре конструкция. В середине останется воздух, образуются раковины, а наполнители не «упакуются» в плотный монолит.
Применение виброуплотнителя для бетона увеличивает текучесть смеси без дополнительных присадок, за счет движения ее компонентов. Воздушные включения выталкиваются на поверхность монолита, а наполнители равномерно распределяются по его объему.
В процессе работы вибратора объем залитого в опалубку бетона уменьшается на 30%. Этот эффект возникает из-за избавления от пустот, заполненных воздухом и более плотной укладки песка и щебня. В результате прочность массивной конструкции достигает максимально возможного значения и высокой плотности для заданной марки бетона.
Создание вибратора из перфоратора
Из перфоратора вибратор можно собрать аналогично различными способами. Агрегат с гибким валом делают рассмотренным выше способом. Для этого нужно использовать электроинструмент мощностью более 1500 Вт. Работать при этом он будет во вращательном режиме.
Другой вариант преобразования перфоратора в поверхностный вибратор заключается в изготовлении специальных трамбовочных насадок. Для этого понадобятся:
- ненужная насадка на перфоратор (например, бур, пика, лопатка) с целой хвостовой частью, которая не выскакивает с патрона;
- фрагмент стальной пластины толщиной 5-7 мм (достаточно куска 0,5 на 0,5 м);
- арматурный прут сечением от 1 до 2 см (можно использовать и прямоугольные либо квадратные стержни из металла подходящих размеров), длиной до 1,5 м.
Алгоритм изготовления насадки следующий:
- болгаркой отрезают от приготовленного листа металла прямоугольный фрагмент (или квадратный) нужного размера, а от арматуры – кусок такой длины, чтобы он доставал до дна установленной под заливку формы (опалубки);
- с помощью сварки соединяют приготовленные детали;
- от ненужной насадки отрезают хвостовую часть;
- хвостовик приваривают к свободному концу арматуры.
После проделанных манипуляций насадка готова к применению. Уплотнение бетона будет происходить при работе перфоратора в ударном режиме. Плиту наконечника можно ставить как на поверхность залитого раствора, так и прислонять к опалубке: под действием колебаний рабочая смесь будет утрамбовываться.
На практике применяют также еще более упрощенный вариант: используют прут сваренный с хвостовиком насадки (без пластины) соответствующий по длине высоте опалубки. При этом процесс утрамбовывания происходит аналогично ручному штыкованию, но по производительности превосходит его.
Вибратор для утрамбовывания бетонного раствора, созданный своими руками из подходящего по характеристикам перфоратора либо электродрели достаточно эффективен. Он способен заменить при небольших объемах работ заводское оборудование. Преобразование состоит только в изготовлении насадки. Сам процесс создания не требует особых финансовых вложений, навыков и знаний, а также не занимает много времени. При этом достать нужные материалы не составляет особого труда. Если необходимо собрать гибкий вал, то подойдет даже трос для чистки канализации, а в качестве защиты на него можно надеть армированный шланг.
Во время строительства используется множество разнообразных материалов, среди которых достаточно популярным является бетон. Свои позиции он сумел сохранить благодаря высокой надежности и прочности, а вдобавок к этому и долговечности.
Не во всех случаях процесс изготовления бетонного раствора проходит идеально. Например, появляются воздушные прослойки, что противоречит требованиям технологии. Для предотвращения этого необходимо использовать строительный вибратор.
Хотя это оборудование предлагается в большом ассортименте в специализированных магазинах, многие строители пытаются сделать его самостоятельно, тем самым снижая себестоимость строительных работ.
Изготовление ручной трамбовки
Существует множество вариантов изготовления трамбовщика своими руками. Кто-то изготавливает массивные конструкции, полностью состоящие из железа, однако в этом случае потребуется выполнит сварку. Другие предпочитают обойтись подручными материалами. Рассмотрим оптимальный вариант изготовления ручной трамбовки для уплотнения грунта, песка и гравия.
Для этого потребуется стандартный брус квадратного сечения на 100 — 150 мм. Он не должен быть гнилым или расслоившимся.
Полезно! Некоторые используют круглые бревна, но при помощи таких трамбовщиков невозможно полноценно уплотнять основание в углах.
Также нужно будет подготовить:
Делаем заготовки
Конструкцию будем готовить по чертежу, показанному ниже.
После подготовки всего необходимого, отпилите торцы бруса под прямым ровным углом, согласно размерам. После этого необходимо при помощи рубанка выровнять плоскость нижнего торца бруска и снять с ребер заготовки фаски размером порядка 5 мм.
Чтобы в процессе работы не получить многочисленные занозы, рекомендуется зашкурить и отшлифовать поверхность бруска.
Изготавливаем «башмак»
Следующий этап создания трамбовочного инструмента своими руками — изготовление металлического «башмака» из листа стали. Для раскройки пластины используем следующий шаблон.
Либо, можно просто установить брус нижним торцом на лист металла и обвести его карандашом.
После этого необходимо:
Устанавливаем ручку
Отступив 100 мм от верхнего края бруска, необходимо наметить центр будущей ручки. Для этого необходимо сначала замерить диаметр черенка от лопаты. Допустим он составляет 36 мм. Для того чтобы ручка не болталась, нужно использовать сверло, диаметр которого будет на несколько мм меньше диаметра рукоятки. При этом стоит учитывать, что наружная часть отверстия в бруске будет чуть больше внутреннего диаметра, поэтому в процессе работы необходимо периодически вставлять ручку в брус и проверять насколько плотно она садится.
Если рукоятка не входит в отверстие, ни в коем случае не стоит пытаться забить ее молотком. В противном случае брус может треснуть и изготовление трамбовщика для земли, песка и гравия своими руками придется начать заново. Намного проще немного обстругать черенок до требуемого диаметра.
После того, как отверстие будет готово, необходимо нанести на его стенки клей и установить ручку. Излишки клеевого состава можно удалить тряпкой. Для того чтобы ручка держалась плотно, нужно зафиксировать ее при помощи длинного шурупа, который необходимо вкрутить с одной из сторон бруса.
Когда клей наберет прочность, можно начинать использовать трамбовщик. Хранить самодельный инструмент лучше всего в сухом месте, либо можно предварительно покрасить заготовку, чтобы она прослужила дольше. При необходимости стальную насадку можно легко заменить на новую.
Как из дрели сделать вибратор инструкция
Если нет перфоратора среди инструментов, но есть дрель, то из нее также можно сделать вибратор. Конструкция насадки будет несколько иной, и сам процесс изготовления потребует несколько больше времени. Первоначально рассмотрим особенности изготовления приспособления, а после разберемся с принципом создания самодельного вибратора под дрель. Сразу следует отметить, что вариантов изготовления устройств также много, и все зависит от фантазии и наличия соответствующего материала в распоряжении.
- Устройство вибратора из дрели предусматривает превращение вращательных движений в колебательные. Достичь этого можно путем расположения внутри основного устройства смещенного центра тяжести
- В качестве наружного устройства применяется отрезок стальной трубы, длина которой может быть произвольной
- Смещенный центр тяжести — это еще одна трубка меньшего размера, которая размещается внутри первой трубы
- Внутренняя трубка должна вращаться, что достигается при помощи использования стального троса, один конец которого соединяется с внутренней стальной трубой
- Второй конец троса следует закрепить в патроне электродрели
- Чтобы гибкий стальной трос можно было держать в руках, его следует разместить внутри резинового шланга. Если изготавливать мини-вибратор, то в качестве передаточного механизма можно использовать стальной трос в бронированной оплетке от мотоцикла или велосипеда
https://youtube.com/watch?v=pRMMsj_cGxI
Вращающие движения патрона будут передаваться по стальному тросу к непосредственной насадке (внутренней трубке). Трубка, вращаясь внутри стальной трубы, будет создавать вибрирующие движения.
Теперь рассмотрим инструкцию с фотоописанием, как сделать вибратор из дрели самостоятельно из подручных средств. Для начала подготовим необходимый материал. Для реализации задумки понадобятся две трубки диаметром 40 мм и 30 мм. Длина этих труб выбирается в зависимости от того, какой глубины следует вибрировать бетон. Кроме того, понадобится стальной трос длиной 1,5-2 метра.
Еще понадобится также резиновый шланг толщиной больше стального троса. Лучше использовать гидравлический шланг, так как он прочный, надежный, и имеет на концах резьбовые соединители, которыми можно закрепиться к неподвижному основанию или булаве. Этот шланг используется в качестве неподвижного корпуса, в котором будет вращаться трос. Понадобится также сварочный аппарат и расходные материалы в виде резьбовых соединителей. Далее выполняется изготовление вибратора с дрели.
- Сначала надо соединить трос с трубкой меньшего диаметра. Для этого трос следует приварить к трубе с двух концов. На трубке следует сделать засечки, которые поспособствуют формированию дисбаланса устройства внутри внешней стальной трубы. Именно за счет этого дисбаланса и будут создаваться вибрирующие движения
- Чтобы приварить трос к трубе, можно взять неисправные гайки соответствующего размера, и с их помощью заклепать трос. После этого гайки приварить к концам трубы
- После этого полученное устройство необходимо установить внутри трубы с большим диаметром. Заварить концы металлом сверху и снизу так, чтобы внутри свободно вращалась трубка
- Трос выпустить из трубы через отверстие, так как он должен свободно вращаться
- Соединяем шланг с булавой или наболдажником путем завинчивания гайки. Если используется обычный шланг, тогда его следует надеть на торец трубки, и закрепить хомутом
- Далее соединяется трос с патроном дрели, и получается готовый вибратор. Внешний вид устройства показан на фото ниже
Чтобы в процесс не держать шланг в руках, на дрель можно сделать специальный механизм крепления. Внешне его конструкция имеет следующий вид, как показано на фото ниже.
https://youtube.com/watch?v=eCcqpBOuPNc%3F
Это интересно! Чтобы рассматриваемый инструмент служил долго, рекомендуется выполнить такие немаловажные действия, как заполнить внутреннюю полость большей трубки солидолом, а также окрасить наружную поверхность краской. Солидол снизит трение трубок, увеличивая срок их службы, а краска исключит возникновение коррозионных процессов.
