Какой может быть вес стеновых сэндвич-панелей, от чего зависит, как рассчитать?

Утеплительный материал

При выборе толщины утеплительного слоя сэндвич панели в обязательном порядке стоит обратить внимание на размер ваших расходов на отопление жилища в зимний период времени. Зачастую подобные стеновые плиты производятся с использованием одного из нескольких наиболее распространенных в наше время утеплительных материалов. Это может быть:

Это может быть:

Зачастую подобные стеновые плиты производятся с использованием одного из нескольких наиболее распространенных в наше время утеплительных материалов. Это может быть:

Пенополистирол. Это — экологически чистый и долговечный материал, который демонстрирует прекрасные теплоизоляционные свойства. Его водоотталкивающие качества обеспечивают фасаду надежную герметизацию. Но он не лишен и своих минусов. Во-первых, он имеет низкую стойкость к воздействию ультрафиолетового излучения, а во-вторых, он горит;

• Пенополиуретан имеет довольно низкий коэффициент теплопроводности и высокие гидроизолирующие параметры. Поэтому он активно применяется при производстве оборудования для хранения продовольствия. Однако он также горит и может быть испорчен обычными мелкими грызунами;
• Минеральная вата характеризуется высокой стойкостью к возгоранию, а также не портиться под воздействием химических и биологических факторов. Она довольно популярна благодаря экологической чистоте и безвредности для здоровья человека и животных. Но она демонстрирует неважную влагоустойчивость и частичную потерю теплоизолирующих качеств, если намокнет.

Немного о данном стройматериале

Собственно, название данного стройматериала справедливо повторяет наименование известного типа бутерброда. Конструктивно такой продукт состоит их трех основных слоев. Первый и третий листы панели – это металлические пласты, а между ними расположен утеплительный материал. Данное описание элементов конструкции продукта можно считать одним из наиболее простых, однако, пускай оно и не в полной мере отображает многослойность продукта, его не придется дважды рассказывать новичкам в строительной сфере.

Как отечественные, так и зарубежные производители находятся в постоянном поиске более качественных составляющих своей продукции. К примеру, в качестве утеплительного элемента используется:

• минеральная вата, в профессиональных кругах также известная как базальтовое волокно;
• пенополистирол;
• пенополиизоцианурат;
• стекловолокно;
• пенополиуретан.

Стеновые панели должны быть легкими, но надежными

Средняя цена на рынке

В РФ средняя стоимость изделий по типам примерно может составлять при толщине от 100 (мм):

1. Стеновые для промышленных зданий – от 1000 руб./м2.
2. Кровельные – от 900 руб./м2.
3. Стеновые для жилых помещений – от 1200 руб./м2.

Расчет необходимого количества панелей проводится, согласно проекту дома. Лучше всего его доверить профессиональным специалистам – мастерам своего дела.

В расчете они будут учитывать:

• общую площадь дома;
• высоту и длину стен;
• этажность;
• форму фронтонов;
• чердака;
• прибавят процентную прибавку изделий (+15%);
• учтут наличие в плане межкомнатных перегородок, с распределением панелей.

Онлайн-калькулятор для расчета сэндвич-панелей можно посмотреть здесь.

Подробнее о ценах и расчетах на строительство в этой статье.

Панели из металла и прессованного бумажного и древесного волокна

Кроме перечисленных выше, находят применение также панели на основе прессованного древесного и бумажного волокна. Чтобы избежать набухания материала под воздействием дождевой воды, такие изделия пропитывают водостойкими составами и ламинируют полимерными покрытиями. Внешний вид такого декора не уступает материалам из ПВХ, но значительно легче и дешевле. Плиты из древесных волокон обладают хорошей теплоизоляцией.

В большинстве случаев такого рода стеновые панели для наружной отделки используются для декорирования фасадов домов, одноэтажных зданий, построенных из кирпича или цементных блоков. Вес материала небольшой, поэтому их можно крепить непосредственно на стену.

Обязательным условием использования такой отделки является последующая обработка защитными лаками на основе силикона. При правильной обработке срок службы стеновых панельных конструкций можно легко довести до 10 лет.

Иногда в качестве дополнительной защиты от воздействия окружающей среды на наружные стены устанавливают панельные пластины из листового металла, чаще всего алюминия или оцинкованной стали. На металлическую поверхность наносится полимерное покрытие из винила или ПВХ с тиснением, имитирующим кирпичную кладку или природный строительный материал. Чаще всего такими пластинами закрывают уложенную стеновую теплоизоляцию, требующую защиты от дождя, ветра, солнечного излучения. Срок службы – 25-30 лет.

Размеры и вес сэндвич-панелей

Стеновые панели используются для возведения внешних и внутренних стен, перегородок каркасным и бескаркасным способом. Для производства панелей используется листовой профилированный металл, толщиной 0,4-0,7 миллиметров и несколько видов утеплителя – минеральная вата, пенополистирол, пенополиуретан, пенополиизоцианурат. Толщина панели, главным образом, зависит от толщины наполнителя.

Размеры стеновых панелей

Толщина панелей (мм)	Ширина панелей (мм)	Длина панелей (мм)
50	600-1200	2000–14000
80
100
120
150
170
200
250

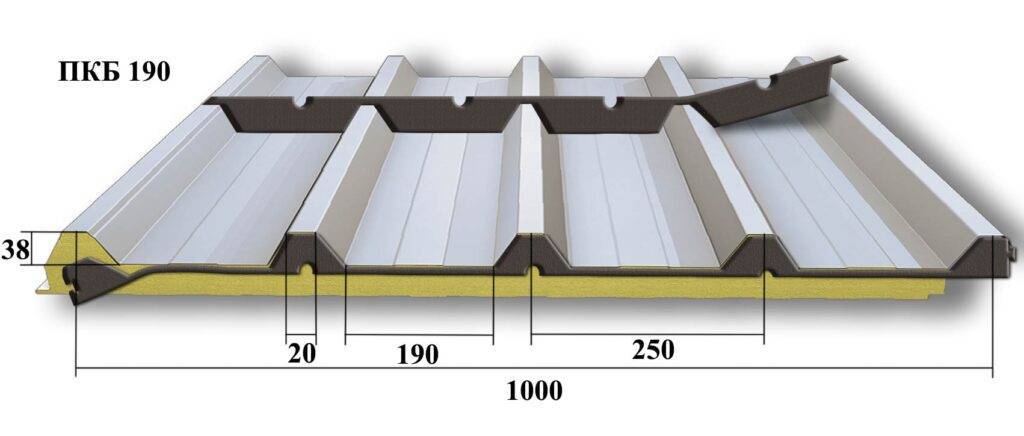

Кровельные панели

Кровельные панели используются для монтажа кровли и горизонтальных перекрытий зданий и сооружений. При выпуске панелей для кровли используется листовой профилированный металл толщиной 0,5-0,7 миллиметров и несколько видов утеплителя.

Размеры кровельных панелей

Толщина панелей (мм)	Ширина панелей (мм)	Длина панелей (мм)
50	1000	2000–14000
80
100
120
150
170
200
250

Акустические панели

Акустические или шумопоглощающие панели используются для установки защитного ограждения вблизи автомагистралей и железнодорожных путей, а также оборудования защитных экранов в производственных цехах. Для производства используется листовой металл 0,5-1 мм и утеплитель минеральная вата.

Размеры акустических панелей

Толщина панелей (мм)	Ширина панелей (мм)	Длина панелей (мм)
80	1000	3000
100
120

Вес сэндвич-панелей

Наряду с толщиной, длиной и шириной сэндвич-панели важной характеристикой является ее вес. Наибольший удельный вес будут иметь сэндвич-панели с минеральной ватой в качестве наполнителя – до 38,5 кг/м2, наименьший вес имеют панели с пенополистиролом – от 5 до 14,7 кг/м2

Толщина панели	Вид наполнителя
Минеральная вата, кг/м2	Пенополистирол, кг/м2
50	10,9	5,5
80	13,3	5,8
100	15,1	6,1
120	17,3	6,43
150	19,3	7,1
170	22,4	7,3
200	25,6	7,6
250	28,8	9,3

Компания «РосСельПром» производит высококачественные сэндвич-панели для строительства быстровозводимых зданий.

Ассортимент нашей продукции включает – стеновые, кровельные акустические, потолочные панели, сэндвич-панели под отделку и для монтажа перегородок, а также все необходимые доборные элементы. Компания занимается строительством быстровозводимых зданий «под ключ».

У нас можно купить сэндвич-панели по доступной цене от производителя. Позвоните по телефону +7(812) 945-62-32 и получите подробную консультацию по вопросам строительства быстровозводимых зданий.

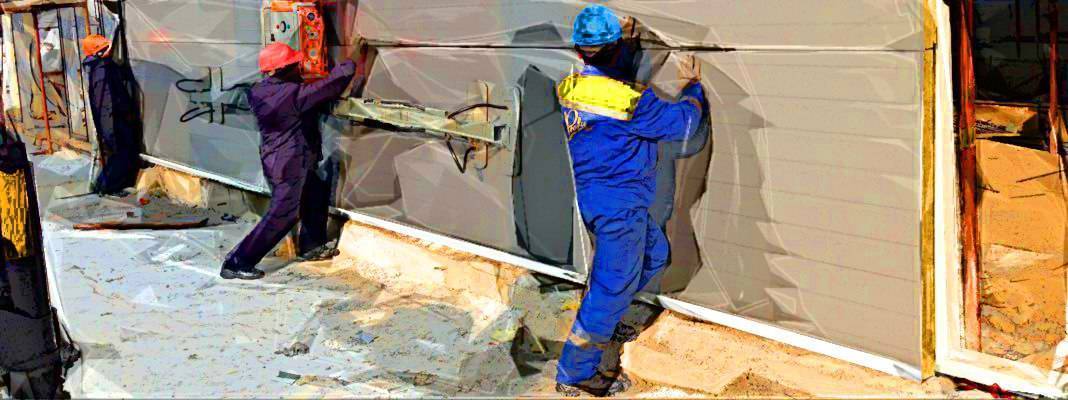

Установка стеновых сэндвич-панелей

Как монтировать сэндвич-панели?

Проверьте правильность расположения всех элементов каркаса и нанесите разметку в соответствии с проектной документацией.

Внимательно ознакомьтесь со всеми требованиями и пошаговыми действиями по монтажу конструкции перед началом работ.

Схема крепление панелей к подконструкции:

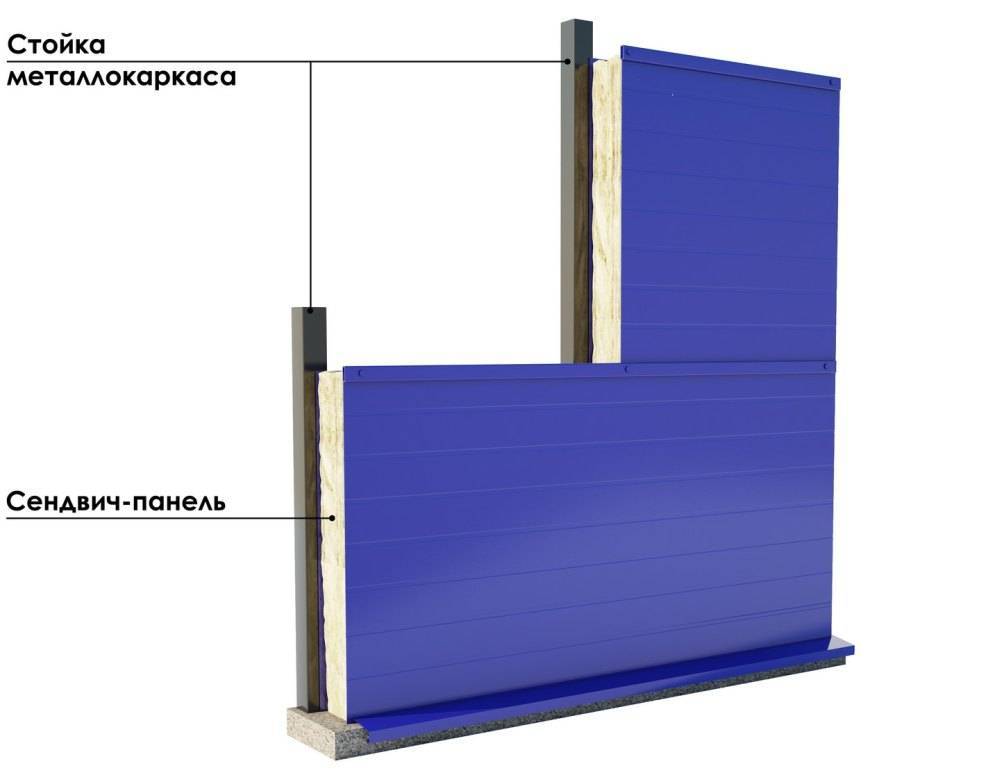

Монтаж стеновых элементов можно проводить горизонтальным или вертикальным способом.

При горизонтальном варианте монтаж начинают от фундамента, в случае использования вертикального варианта элементы устанавливают от угла здания.

Горизонтальный вариант монтажа

Горизонтальный способ крепления основан на соединении панелей под собственным весом.

Технология монтажа сэндвич-панелей:

Нанесите бутиловую ленту на заранее подготовленное ровное основание. В местах ее соприкосновения с колоннами и внутренними стенами предусмотрите нахлест в 5 см. Внутренняя часть ленты должна соприкасаться с колоннами и внутренними стенами.

Лента герметизирующая липкая «Герлент» 45х2 марка Б (бутилкаучуковая)

На бутиловую ленту уложите уплотнитель для обеспечения надежного стыка с колоннами.

Края лент соединяются встык. Для обеспечения нормативного уклона цокольной направляющей в углах здания уплотнительную ленту подрежьте так, чтобы между ней и стеной или колонной осталось по 5 см.

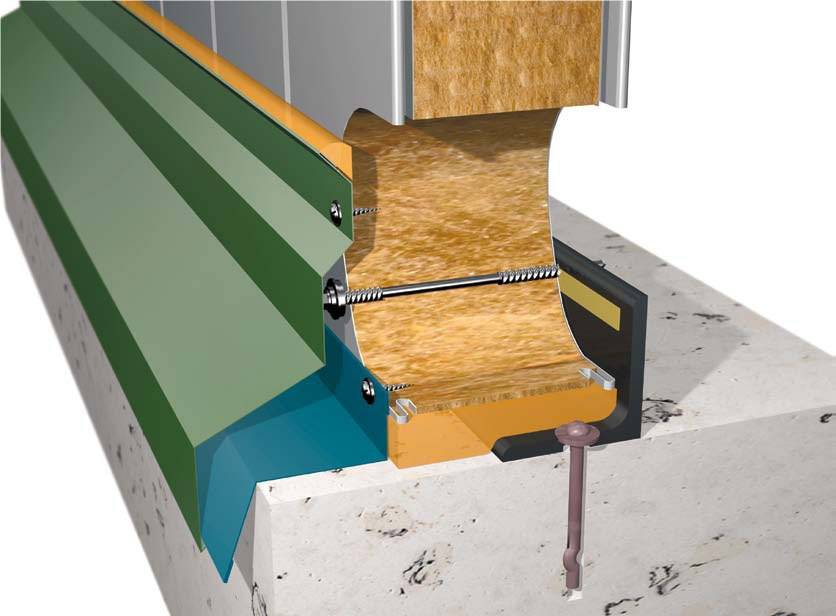

Установите цокольную направляющую. Расстояние между элементом и колонной должно составлять порядка 1 см. Элементы соедините встык. При установке убедитесь, что отверстия для конденсата расположены на внешней стороне направляющей. Закрепите конструкцию.

Установите бутиловую ленту в закрепленную цокольную направляющую по внутреннему краю. В местах соединения предусмотрите нахлест в 5 см.

Установите изоляцию из минваты. Все элементы монтируются встык.

изоляция из минваты

Закрепите цокольную планку с нахлестом в 10 мм. Планка крепится по наружному краю цокольной направляющей. В углах требуется предусмотреть отгибы под прямым углом.

На расстоянии 2 см от наружного края колонн или внутренних стен закрепите на них уплотнитель.

Узлы крепления сэндвич-панелей к металлоконструкции:

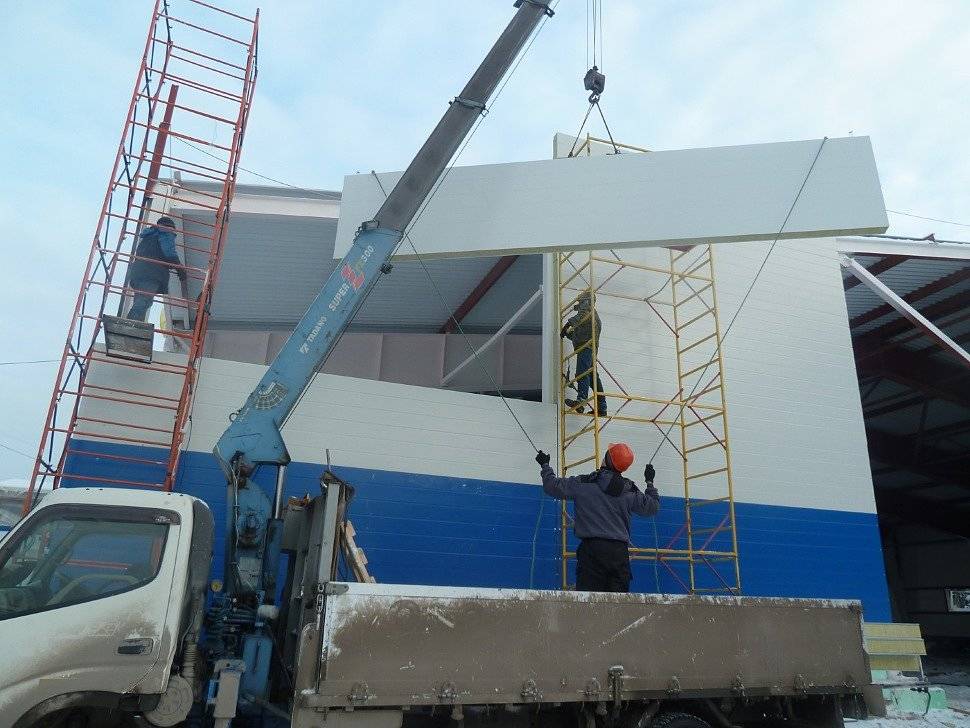

Поднимите сэндвич-панель и установите ее в требуемом месте в соответствии с проектной документацией.

Это самый нижний элемент в ряду фасада. Край панели расположите в центре колонны. Крепят элемент с помощью саморезов по металлу или дереву в зависимости от типа конструкции.

саморез по металлу или дереву

Саморезы устанавливают с шагом 9-12 см по ширине плиты.

Поднимите и установите вторую сэндвич-панель вертикально. Заранее нанесите на замок первой панели герметик.

Поднимите и установите все последующие конструкции в соответствии с проектной документацией.

После окончания монтажа основных конструкций приступают к установке доборных элементов, скрывающих угловые стыки и все швы.

Монтаж осуществляют снизу, с отливов и цокольных доборных элементов. При установке используют герметик, его наносят с внутренней стороны.

герметик строительный

Кроме этого используются саморезы того же цвета, что и основной цвет поверхности.

Вертикальный вариант монтажа

Как правило, данный вид монтажа используют в частных домах высотой 3-6 м.

Первая конструкция устанавливается в углу здания.

Если сэндвич-панели соединяются друг с другом с помощью замковых элементов, проследите, чтобы все соединения были очень плотными.

Во избежание нарушения теплоизоляционного контура рекомендуют прокладывать герметик внутрь замка.

Поперечные стыки элементов уплотняют изоляционным материалом. При использовании панелей с ПСБ-С пользуются минватой или монтажной пеной, для элементов с минватой используют минеральную вату.

Швы между сэндвич-панелями закрываются доборными элементами в конце строительных работ.

Правила монтажа

Чтобы здание получилось прочным и теплым, при его сборке необходимо соблюдать следующие правила:

• Нельзя поднимать панели за наружную обшивку;
• Место установки каждого нового элемента отмечают метками;
• Первые панели крепят немного выше цоколя, для проверки правильности геометрии всей конструкции;
• Стык стеновых панелей с кровельными должен иметь зазор не менее 20 мм;

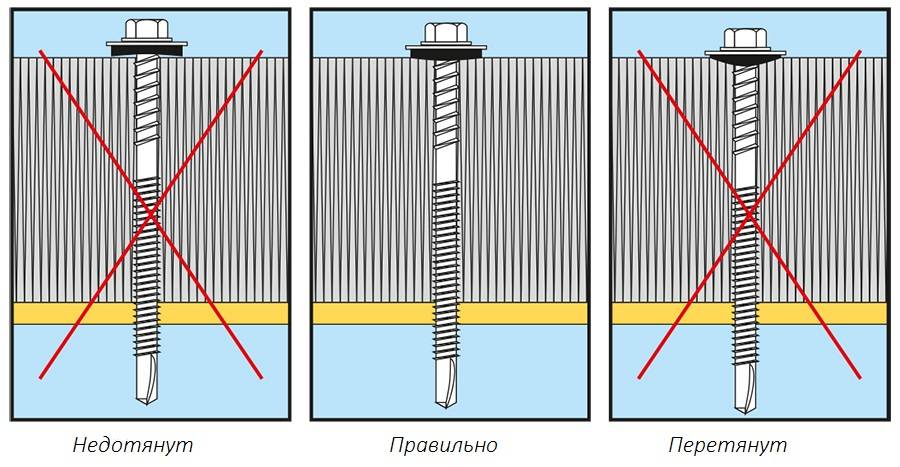

• Затягивать саморезы необходимо до начала момента прогиба обшивки;
• Температурные зазоры в замках должны быть около 3 мм;
• Во время перерывов в работе нельзя оставлять панели не закрепленными.

Все стыки, места соединений и примыканий защищаются доборными элементами. Закреплять их начинают снизу, идя вверх. Предварительно стыки герметизируют, а зазоры конопатят утеплителем.

Характеристики

Как вы понимаете, говорить о характеристиках сэндвич-панелей «в общем» сложно. Слишком разные могут применяться материалы. И «обшивка», и утеплитель, и толщина всех слоев. Все это разное. И характеристики каждого из компонентов изменяются в широком диапазоне. Поэтому конкретные свойства стоит смотреть уже когда определились с производителем. А пока, чтобы можно было сориентироваться, приведем данные одного из них. Кстати, можете посмотреть таблицы в пункте про типы утеплителей. Это данные с одного из сайтов. В этом разделе приведем данные другого производителя. Заодно сможете оценить разбег значений.

Стеновые сэндвич-панели — технические характеристики одного из производителей

Если сравните две таблицы, то увидите, что в первом случае более высокое теплосопротивление имеет сэндвич с пенополистиролом. Во втором, наоборот — более «теплой» оказалась базальтовая вата. И никто при этом не врет. Просто используют они разные материалы. Вот и все.

Еще может быть интересна несущая способность. Тут ситуация примерно такая же, как с тепловым сопротивлением. Зависит от металла, наличия или отсутствия рельефа, его формы и размеров. Также свою лепту вносят утеплитель и способ соединения слоев. В общем, критериев тоже немало. Так что, значения надо узнавать по конкретному материалу. А таблицу даем только для справки, чтобы вы могли примерно оценить возможную нагрузку.

Несущая способность вполне достойная

Как видите, вполне приличная несущая способность. Это дает возможность делать из сэндвич-панелей не только стены и кровлю, но и перекрытия. Неплохой способ ускорить стройку.

Преимущества и недостатки кровельных панелей

Сэндвич-панели имеют свои преимущества и недостатки.

Преимущества:

• панели обеспечивают хорошую тепло-, звуко- и гидроизоляцию при небольшой толщине, что позволяет увеличить полезную площадь и объем здания;
• имеют небольшой вес, что не требует установки массивных фундаментов, упрощает транспортировку и работы по монтажу,
• монтаж выполняется без больших трудозатрат, что позволяет выполнить сооружение объекта в кратчайшие сроки;
• кровельные сэндвич-панели могут монтироваться в любое время года в любую погоду;
• эстетичный внешний вид достигается с помощью окраски стального покрытия в различные цвета по международной классификации RAL, что удовлетворяет практически любые запросы заказчика;
• сравнительно низкая стоимость;
• высокая устойчивость к атмосферным воздействиям, большим перепадам температуры при смене времен года;
• нет необходимости производить внешнюю и внутреннюю отделку.

Недостатки:

• могут быть пожароопасными и не экологичными при использовании в качестве утеплителя пенополистирола и других горючих утеплителей, способных выделять токсичные вещества;
• невысокая долговечность – 25 лет;

низкая устойчивость к механическим воздействиям, возможность повреждения покрытия стальных листов, вмятин и царапин.

Как рассчитать — сколько весит пенобетонный блок?

Если известно количество блоков (N) в 1 м3 и марка (D), то килограммаж одного блока найти просто. Достаточно D : N = m – тяжесть 1 шт. пенобетонного блока. Но когда N неизвестно, тогда надо оперировать размерами (Д × Ш × В) и маркой D.

Последовательность расчета m блока следующая:

1. Объем камня: W = Д × Ш × В.
2. Плотность материала ρ по D, (если D400, то ρ = 400 кг/м3).
3. Сила тяжести одного сухого камня m = ρ × W.
4. Груз впитанной влаги b = m × % влажности.
5. Общая тяжесть m_общ. = m + b.

Для камня размером 600х300х200

Следует воспользоваться вышеприведенными зависимостями:

1. Определение объема W = 0,6 × 0,3 × 0,2 = 0,036 м3.
2. По марке D (пусть D900) плотность материала ρ = 900 кг/м3.
3. Сухой груз m = 900 × 0,036 = 32,4 кг.
4. Сорбционная влага b = 32,4 × 0, 08 = 2,6 кг.
5. Полная тяжесть m_общ = 32,4 + 2,6 = 35 кг.

Для 400х200х200

Повторение расчета с учетом других размеров и марки:

1. W = 0,4 × 0,2 × 0,2 = 0,016 м3.
2. Марка D400, ρ = 400 кг/м3.
3. m = 400 × 0,016 = 6,4 кг.
4. b = 6,4 × 0,08 = 0,5 кг.
5. m_общ = 6,4 + 0,5 = 6,9 кг.

Доля сорбционной влажности

Она у пенобетона зависит от используемых компонентов и составляет от 8 до 15% для пенобетона на основе кварцевого песка, и от 12 до 22%, если песок заменить золой уноса ТЭС.

Следует принять в расчет, что с течением времени из-за внешних факторов, этот продукт тяжелеет. Это необходимо брать в расчет, когда проектируется основание здания – фундамент.

Разработаны специальные таблицы, по которым есть возможность оценить увеличение силы тяжести в функции от сырости воздуха. Килограммаж стеновых составляющих с первоначальным значением от 10,8 до 43,2 кг может изменяться от 11,7 до 47,5 кг соответственно, когда относительная влажность воздуха составляет 75%.

Несущая способность сэндвич-панелей

При правильном и грамотном монтаже сэндвич-панели смогут выдержать достаточно высокие нагрузки. Для примера в таблице ниже приведены усредненные параметры, у каждого производителя в зависимости от используемого сырья при производстве приведенные цифры могут меняться в большую или меньшую сторону.

Толщина панелей, мм	Несущая способность стеновых сэндвич-панелей при равномерной нагрузке, кгс/м2	Ширина опоры, мм
Длина пролета, м	крайней	средней
1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	5.5	6.0
Наполнитель – базальтовая минеральная вата
50	405	291	228	123	84	53	33	—	—	—	60	60
60	417	301	231	146	127	91	62	40	—	—
80	443	325	260	159	138	112	100	87	71	50
100	464	346	275	176	157	136	127	106	91	78
120	505	370	292	207	168	150	143	123	110	95	70
150	569	413	322	263	183	160	152	136	125	95	80
200	663	488	386	303	216	185	178	164	151	127	100
250	701	519	408	367	259	220	208	190	185	163	110
300	748	544	428	413	312	284	261	223	208	189	120
Наполнитель – пенополистирол
50	431	314	246	130	103	86	66	53	43	36	60	60
60	435	317	248	148	110	96	81	64	52	43
80	442	321	251	166	125	109	96	86	72	59
100	448	325	254	167	141	122	107	96	87	76
120	497	362	282	185	156	135	119	106	96	88	70
150	548	399	312	212	179	155	136	122	110	100	80
200	647	473	370	259	218	188	165	148	133	121	100
250	699	512	401	306	258	222	195	174	157	143	110
300	750	551	432	353	297	256	225	200	181	164	120

Что такое сэндвич-панели

Сэндвич-панели — модульный строительный материал, предназначенный для обшивки зданий и сооружений, которые строятся по каркасной технологии. Состоят из трех слоев: двух листов жесткого материала и утеплителя между ними. Использование этого материала в разы ускоряет отделку и возведение зданий, так как сразу монтируется и наружная обшивка, и утеплитель, и внутренняя обшивка. А еще, размеры сэндвич-панелей позволяют перекрыть кровлю довольно большого дома без горизонтальных швов — максимальная длина сэндвич-панели может быть 12 метров. Более чем достаточно для двускатной кровли. Вопрос только в транспортировке, но это другая история.

Так выглядит дом из сэндвич-панелей

Итак, конструкция трехслойная. Слои склеиваются и одновременно прессуются. Есть два способа прессования — холодное и горячее. В любом случае держатся слои надежно. Оторвать друг от друга без применения механизмов не получается.

Сэндвич-панель — это строительный материал для обшивки каркасов. Состоит из двух листов жесткого материала, между которыми находится слой утеплителя

По назначению есть сэндвич-панели стеновые и кровельные. Отличаются обычно внешне, толщиной используемых материалов и типом профиля. Есть гладкие плиты, есть с разными типами профилей. Кровельные есть с рифлением по типу профлиста, а есть очень похожие на металлочерепицу.

Есть еще варианты специального назначения. Например, для гаражных ворот. Обычно это стальные листы, но с покрытием пуралом или каким-то другим стойким к повреждениям полимером. Отличаются они формой замка. Такие ворота обычно делают подъемными, так что замки имеют иную форму. И продольные края не открытые, а закрытые тем же стальным листом, который изгибают, формируя плавный скос.

Как выглядит сэндвич-панель зависит от материалов и способа его покраски

Стеновые сэндвич-панели могут быть гладкими и с рифлением. Оно есть традиционное (волна, трапеция, мелкое рифление), а есть более декоративное — под камень, кирпичную кладку и даже дерево.

Виды рифленого листаCтеновые сэндвич-панели компании «Хэдда»

В общем, внешний вид сэндвич-панелей может быть различным.

Конструкция сэндвич панелей

В зависимости от того, какой утеплитель служит в качестве наполнения, меняется сэндвич панели вес, поэтому зная характеристики материала, есть возможность для точного определения массы. При покупке сэндвич панелей застройщики делают выбор в пользу готовых конструкций, которые сразу монтируются без дополнительной сборки.

Но сборочные варианты являются более ремонтопригодными, потому что при повреждениях есть возможность для замены одного из слоев материала. И по стоимости сборная конструкция получается выгоднее.

Для покрытия сэндвич панелей и придания им дополнительной устойчивости производители пользуются:

• пластизолом;
• полиэстером;
• призмой;
• поливинилфторидом.

И в зависимости от параметрических данных и особенностей покрытия сэндвич панели применяются для:

• ограждения,
• покрытия стен,
• обустройства ворот,
• конструирования межкомнатных перегородок.

И при выборе материала надо учитывать сэндвич панели вес, который способен меняться в зависимости от типа панелей. Если выбираются трехслойные стеновые панели, которые состоят из оцинкованных стальных листов 0,5 и 0,7 мм, покрытых полимерными материалами.

Вместе с утеплителем получается значение толщины в диапазоне 5-30 сантиметров. И естественно с увеличением толщины, будет увеличиваться масса сэндвич панелей.

Чтобы зафиксировать утеплитель на внешнем слое сэндвич панели, применяются специальные клеи. А когда производится монтаж сэндвич панелей, достаточным условием является использование специальных замков.

Сэндвич панели соединяются плотно, и сквозь эту монолитную структуру не просачивается влага и холод.

Средние цены

Цена на сандвич-панели напрямую зависит от нескольких параметров:

1. Регион производства.
2. Качественные характеристики.
3. Область применения.
4. Используемый материал для изготовления.
5. Однослойные или многослойные.
6. Защитного покрытия.

На стоимость строительного продукта также влияет толщина конструкции. Чем она больше, тем соответственно, способна выдержать максимальные нагрузки. При этом, в несколько разы улучшаются другие качественные показатели. Такие как гигроскопичность, звукоизоляционность и т. д.

Материал	Толщина: 60 мм	Толщина: 80 мм	Толщина: 100 мм	Толщина: 120 мм	Толщина: 150 мм	Толщина: 200 мм
Pol/Pol + защитная пленка	1160 руб. кв. м	1300 руб. кв. м	1430 руб. кв. м	1600 руб. кв. м	1720 руб. кв. м	1780 руб. кв. м
Pol/Zn + защитная пленка	1130 руб. кв. м	1270 руб. кв. м	1400 руб. кв. м	1570 руб. кв. м	1680 руб. кв. м	1750 руб. кв. м
Znl/Zn + защитная пленка	1100 руб. кв. м	1240 руб. кв. м	1330 руб. кв. м	1540 руб. кв. м	1650 руб. кв. м	1720 руб. кв. м
Pol/Бумага	950 руб. кв. м	1100 руб. кв. м	1230 руб. кв. м	1400 руб. кв. м	1500 руб. кв. м	1570 руб. кв. м
Zn/Бумага	920 руб. кв. м	1080 руб. кв. м	1200 руб. кв. м	1360 руб. кв. м	1480 руб. кв. м	1540 руб. кв. м
Бумага/Бумага	750 руб. кв. м	890 руб. кв. м	1000 руб. кв. м	1190 руб. кв. м	1300 руб. кв. м	1370 руб. кв. м

Следует отметить, что на сегодняшний день, потенциальный объем выпускающей продукции сэндвич-панелей в России полностью соответствует спросу потребителя. Многие компании

Зачем нужно знать массу изделия?

При проектировании архитектурного объекта необходимо учитывать свойства и способности земельного участка, на котором предполагается его размещение. Чтобы определить каким будет общий вес строения, необходимо знать аналогичный параметр каждого из его составляющих. Таким образом, ля грамотного вычисления величины нагрузки на фундамент, нужно учитывать не только типовую массу сэндвич панелей, но и габариты изделий. Производители предлагают целый модельный ряд различных по размерам продуктов:

• толщина варьируется в диапазоне от 50 до 250 миллиметров, учитывая слой утеплительного материала;
• по длине существуют варианты в диапазоне 1800-13000 миллиметров;
• ширина по облицовочной стороне приравнивается к 1206 миллиметрам, однако монтажная ширина все же немного меньше – 1190 миллиметров.

Ключевые факторы, влияющие на вес продукта, это толщина таких элементов:

• используемые листы метала;
• утеплитель.

Важно понимать, что в зависимости от плотности утеплительного материала будет зависеть и то, как он повлияет на общий вес продукта.

Стандартная толщина панелей	Ширина по облицовке	Длина панелей	Удельный вес 0.5 [кг/м²]	Удельный вес 0.6 [кг/м²]	Удельный вес 0.7 [кг/м²]
50	1206 (ширина монтажная — 1190)	1800 — 13000	14,61	16,26	17,93
80	1206 (ширина монтажная — 1190)	1800 — 13000	17,91	19,56	21,23
100	1206 (ширина монтажная — 1190)	1800 — 13000	20,11	21,76	23,43
120	1206 (ширина монтажная — 1190)	1800 — 13000	22,30	23,96	25,62
150	1206 (ширина монтажная — 1190)	1800 — 13000	25,61	27,26	28,93
170	1206 (ширина монтажная — 1190)	1800 — 13000	27,81	29,46	31,13
200	1206 (ширина монтажная — 1190)	1800 — 13000	31,11	32,76	34,43
