Добавочное оснащение
Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.
Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.
Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.
Советы по монтажу
Мастера советуют людям, впервые столкнувшимся с установкой вентиляционной системы в туалете и ванной комнате, обеспечить поступление свежего воздуха. Иначе эффективность работы вытяжного устройства сводится к нулю (как произвести монтаж вентиляции?).
Покупать дорогие крупногабаритные системы необязательно. Достаточно подобрать устройство, предварительно грамотно рассчитав необходимую мощность.
Наличие ионизатора, очистителя воздуха, кондиционера, бытового увлажнителя не отменяет необходимости монтажа вентиляции, так как ни одно из перечисленных устройств не способствует притоку свежего воздуха
Рекомендуется при установке вентилятора обращать внимание на мощность бытовой электропроводки. Устройство характеризуется двумя основными параметрами — мощность и давление
Эти параметры зависят друг от друга, их учитывают во избежание повреждений кабеля из-за перегрузки сети.
После завершения монтажа нужно проверить работу вентилятора, прислонив бумажный лист или поднеся включённую зажигалку. Если пламя не меняет положения, для устранения проблемы вызывают специалиста, особенно при встроенных в систему навесных приборов — датчиков, термометров, дистанционных пультов, внешних интерфейсов.
К вопросу установки вытяжного вентилятора подходят ответственно.Чтобы помещение бани, гаража, кухни, погреба, подвала, котельной было комфортным, безопасным, необходимо сделать качественную систему вентиляции. На нашем сайте вы найдете инструкция по установке вентиляции своими руками.
Типы вентиляции
Все типы вентиляции в ванной можно разделить на несколько видов.
По воздухообмену
Естественная вентиляция в ванной комнате – притоки свежего воздуха обеспечиваются открытыми дверями, окнами. Также воздухообмен может поставлять решетка для вентиляции в ванной. Создается воздухообмен за счет разницы давления между внешним и внутренним. Сегодня нарушение естественного притока свежести связано с установкой герметичных стеклопакетов и дверных проемов.
Вентиляторы для ванной: немного подробнее о видах
Если установка принудительной вентиляции в ванной — необходимость, важно выбрать правильный прибор и узнать, как провести вентиляцию в ванной. По назначению все вентиляторы делятся на:
- вытяжные – потоки воздуха выводятся через шахты вентиляции;
- приточные – создающие дополнительное поступление масс воздуха и избыточное давление, за счет которого отработанный воздух уходит в шахту;
- смешанные или приточно-вытяжные, работающие в любом направлении.
По конструкции вентиляция бывает:

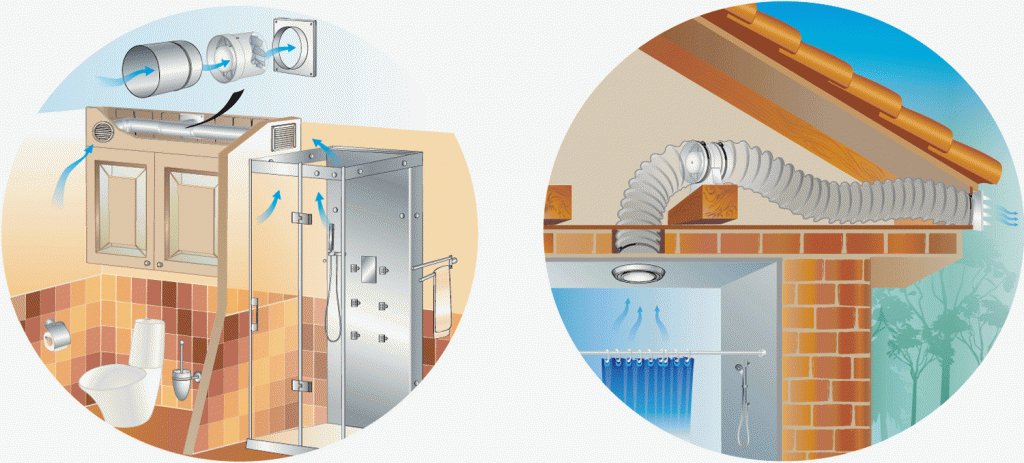

- бесканальной – вариант, когда перемещение потоков воздуха ведется через вентиляционное отверстие, выход которого прикрыт решеткой;
- канальной – массы воздуха направляются к участкам, где требуется интенсивная очистка от пыли, влаги и грязи.
Вентиляторы и требования к ним
Разновидности вентиляторов для ванной
По типам вентиляторы можно поделить так:
- канальные – установка производится непосредственно в вентканал;
- радиальные – монтируется на выходе из вентиляционной шахты и имеет приятный на вид корпус, где спрятаны все детали;
- осевые – воздушный поток нагнетается лопастями. Прибор предназначен для установки в бесканальной системе, пример – вентиляция в ванной на потолке;
- диаметральные, где функционирующая система имеет вид барабана (КПД такого вентилятора очень мал);
- центробежные – шумные в работе, но очень производительные вентиляторы;
- осевые-центробежные – самый лучший тип прибора. Сочетание хорошей работы и низкого уровня шума позволяет монтировать данный тип в домах, где есть маленькие дети или пожилые люди.
Список требований к приборам вентиляции невелик:
- малый уровень шума;
- простота монтажа;
- удобство работы;
- прочность корпуса и защищенность от брызг воды (если монтаж планируется в ванной);
- долгий срок эксплуатации;
- доступная цена.
Сообразуясь с потребностями, можно выбрать вентилятор по своим возможностям и произвести монтаж оборудования собственными руками.
Восстановление функциональности системы
Принудительная вентиляция в ванной устранит все проблемы, но пока вы не готовы ее установить, можно отремонтировать естественную вентиляцию. Сначала проверяют чистоту шахты. Обычно в высотных домах этим занимаются специальные бригады, которые имеют все необходимое для прочистки вентиляционной шахты. Вызов бригады наверняка будет платным.
Можно самому проверить участок от санузла. Снимите решетку, подсветите фонариком, чтобы увидеть вентиляционный канал. Если мусор, погибшая птица находятся в доступной зоне, крюком можно почистить шахту. Не следует для освещения применять открытый огонь – мусор вспыхивает сразу, через считанные секунды будет гореть вся шахта. Можно сбросить ломик в шахтное отверстие на верхнем этаже, чтобы он пробил засоренное место.
Для проверки и прочистки вентканалов лучше вызвать специалистов
Если дверь в санузле очень плотная, ее нужно немного разгермеризировать. Не стоит удалять высокий порог, который служит защитой жилых комнат от возможного подтопления. Лучше обрезать снизу полотно на 2 см и обеспечить приток воздуха. Гораздо красивее выглядит вариант с установкой в дверь решетки. Прямоугольную, круглую решетку ставят снизу в полотно.
Если в доме герметичные окна, стены утеплены теплоизоляционным материалом, не поможет даже переделка двери санузла. Свежий воздух может появиться, если держать окно открытым. Проще предусмотреть приточный клапан в окне. Возможна установка в сквозное отверстие стены недалеко от окна, чтобы скрыть его за шторами. Хороший вариант – установка за батареей, тогда холодный воздух прогреется.
В некоторых случаях поможет повышение температуры в ванной. Это осуществляют несколькими способами: устанавливают более мощный полотенцесушитель, устраивают систему теплого пола, устанавливают радиатор, если его не было, или ставят с большим числом секций. Если перечисленные способы не смогут реанимировать существующую вентиляцию, время задуматься о принудительной системе.
Вентиляция в ванной в частном доме
Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета
Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.
Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.
Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:
- естественная, а также принудительная;
- кольца в двери;
- есть возможность установить решетку на вентиляцию;
- приточная.
Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов. Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери. Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.

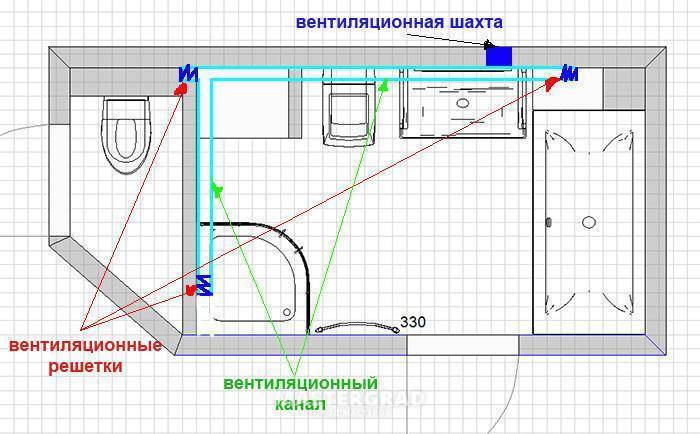

Схема вентиляции в ванной комнате и туалете в частном доме
Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.
В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева
Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал. Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины
Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.
Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен. В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной. Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.
Монтаж вентиляторов крышных
Для сооружений и зданий с жесткой кровлей организация устройства для пробивки кровли освоена и проста в исполнении. Проход выполнен в виде каменного ленточного фундамента, на котором установлены вентилятор и оборудование. Стык является практически продолжением вентиляционной шахты. Однако такое расположение прохода не всегда решает проблемы изоляции примыкания и крепления вентиляционного оборудования.
При установке кровельных вентиляторов нельзя рассчитывать на стандартизированное и универсальное техническое решение для установки прохода в мягкой кровле – такого решения в настоящее время не существует. Однако растущее количество зданий с мягкой кровлей приводит к тому, что интерес проектировщиков к этой проблеме возрастает. Поэтому было разработано несколько методов строительства перехода с мягкой кровлей.
Поскольку вентилятор имеет разные размеры и по-разному монтируется на крыше, опорные конструкции также отличаются. Многие специалисты используют для их классификации общее название SMKV (системы крепления крышных вентиляторов).
Как установить вытяжной вентилятор в ванной комнате
Корпус вентилятора имеет отверстия во всех углах для крепления штифтов. Но у этого способа крепления есть и недостатки – нелегко просверлить отверстия в стене или плитке, необходимо специализированное оборудование (дрель и сверла). Такое крепление не герметично, остаются зазоры, возможны вибрации и дребезжание корпуса, поэтому лучше закрепить устройство на герметик. Силиконовый клей, жидкие гвозди наносятся с помощью пистолета или вручную по общему периметру вентиляционной шахты. Перед началом процесса тщательно очистите поверхность, вставьте вентилятор, прижмите его и проверьте его положение с помощью спиртового уровня. Закрепите его на 2-3 часа клейкой лентой и снимите после полного застывания герметика. Крепление дюбелями более надежно, но имеет все вышеперечисленные недостатки. Работа выполняется следующим образом – снимите кожух вентилятора, наденьте его на отверстие в стене, отметьте карандашом места для сверления отверстий под дюбели. Отверстия сверлятся, а затем в них вставляются дюбели. Устройство подключается и проверяется на работоспособность, затем вставляется и прикручивается на место саморезами. Наконец, крышка остается на месте.
Внутри натяжной/рельсовой конструкции не может возникнуть застой, поэтому система вентиляции чрезвычайно важна. Декоративные потолки в некоторых загородных домах устанавливаются вдоль нижней части потолочных балок на высоте около 19-21 см от самого потолка. Таким образом, вентиляционное отверстие будет расположено внутри конструкции потолка. В этом случае достаточно оборудовать потолок пассивной вентиляцией – вырезать в потолке отверстие и украсить его специальным плафоном или декоративной решеткой. Одновременно можно сделать несколько таких отверстий. Вытяжной вентилятор, установленный в отверстии в стене, будет всасывать воздух через решетки в потолке. Это даст вам возможность выбрать более мощное, а значит и более громкое устройство – конструкция потолка способна гасить звуки, а воздух потолок усилит, что компенсирует малый размер вентиляционной решетки в нем.
В частных домах, где вентиляционные отверстия находятся выше уровня, на котором установлен натяжной или реечный потолок, осевой или вытяжной вентилятор вставляется в стандартный воздуховод от стены, а на потолочной панели напротив него делается еще одно отверстие. Ширина планки составляет 8,4 см, а отверстие должно быть диаметром 8 см, чтобы не раздавить профиль планки. Отверстие сверлится в плинтусе электродрелью, оснащенной фрезой “балеринка” диаметром 8 или 8,2 см. Можно использовать решетку немного большего размера, диаметром 10 см. На нем отмечены отверстия для саморезов. Прислоните его к разметке и просверлите монтажные отверстия для крепления. Не вкручивайте саморез в поверхность потолка сразу (без предварительно просверленных отверстий) – даже самая маленькая ошибка приведет к его заклиниванию в неположенном месте. Головки саморезов скрывают декоративную часть ободка. Итак, своими руками можно сделать вентиляцию в подвешенной ткани, но здесь отверстие аккуратно вырезается, а не сверлится. Решетка крепится к потолку с помощью специальных клипс или силиконового клея.
Подключение напрямую
Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.
Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.
Есть еще дорогие навороченные модели с пультами дистанционного управления.
Их подключают двумя способами:
напрямую с распредкоробки – вынужденное ручное отключение производится кнопкой на самом вентиляторе
через отдельную клавишу выключателя света
Свежий воздух – залог здоровья
Чистота и свежесть воздуха – это неоспоримое условие комфортного пребывания в помещении. Но если в жилых комнатах это условие достаточно просто соблюдать при помощи проветривания через окна, то в туалете и ванной с ним имеются некоторые сложности. Наличием достаточного оконного проема может похвастаться далеко не каждый санузел частного дома. Особенности расположения помещений в квартире крайне редко подразумевают наличие окна как такового.
Типовые многоквартирные постройки, как правило, «прячут» санитарную зону в «глухую» коробку маленькой площади с общим воздушным вентиляционным каналом. Он реализован как небольшое отверстие под потолком, работающее по естественному приточно-вытяжному принципу.
Схемы подключения
Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.
Подключение от лампочки
Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.
Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.
Подключение через отдельный выключатель
Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.
Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.
Кулер с таймером
Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.
Кулер, оборудованный таймером, работает по следующему принципу:
- при включении освещения запускается работа агрегата;
- после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.
Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.
Аппарат с датчиками
Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия
Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.
Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.
На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.
Ванная комната: решение проблем с вентиляцией
Монтаж вентиляции в ванной
Помещение ванной имеет свой собственный микроклимат. В первую очередь это помещение, где постоянно скапливается влага, оседает на стенах, дверном полотне, зеркалах и других предметах интерьера. Как бы ни было приятно оставлять сообщения на запотевшем зеркале, надо устранять недостатки воздухообмена и всерьез задуматься над отсутствием притока и оттока воздуха.
Как проверить вентиляцию в ванной: в каждом помещении есть вентиляционные решетки для ванной комнаты, вот к ним и надо поднести зажженную спичку. Если пламя направилось внутрь воздуховода – вентиляция работает, нет – нужна принудительная вентиляция в ванной комнате. Но не стоит сразу искать телефоны служб и вызывать мастера, при ремонте санузла многое можно сделать самостоятельно, в том числе установить вентиляцию в ванной. Для этого нужно только вооружиться знаниями, а навыки придут достаточно быстро.
Воздухообмен в ванной комнате: сначала надо попробовать восстановить
Если поток воздуха иногда обновляется, значит, вентиляция ванной комнаты и туалета работает, ее нужно только лишь улучшить. Плохая вентиляция в ванной может быть по нескольким причинам:
- забитый воздуховод (чаще всего встречается в старых домах);
- перепланировка квартиры, препятствующая нормальному движению потоков воздуха (бывает, что соседи сверху, сделав ремонт, перекрывают доступ воздуха);
- грязные каналы решетки.
Очень часто встречается следующая проблема: неприятный запах из вентиляции в ванной. Это значит, что потоки имеют обратную направленность и нужна вытяжная вентиляция в ванной, которая будет направлять воздух в воздухоотвод, а не в помещение.
Прочистка старой вентиляции
Вопрос о том, нужна ли вентиляция в ванной, уже решен, доводы за наличие воздухообмена приведены, настало время исправлять недостатки. Если вентиляция есть, но забита, нужно знать, как прочистить вентиляцию в ванной:
- Если засор очень сильный – не рискуйте, вызывайте мастера из ЖЭК. Такая работа может стоить пожаров, ожогов и даже разрушений;
- В случае, когда вентиляционные решетки в ванную скрыты, придется поднимать стеновые или потолочные панели – хороший доступ должен быть обеспечен!
- Пригодятся инструменты: совок, отвертка, тряпка, вода и очиститель грязи с приятным запахом;
- Вентиляционная решетка для ванной должна быть откручена, снята и тщательным образом вымыта;
- Скребком можно счистить слои грязи с обратной стороны, а потом пылесосом удалить все частицы мусора с сетчатого элемента.
Теперь осталось поставить решетку на место и проверить, если до сих пор не работает вентиляция в ванной, вызывайте мастера. Больше ничего сделать нельзя, обычный пользователь не имеет допуска и самостоятельно не сможет прочистить воздуховод. Для того чтобы использовать все возможности, поднимитесь к соседям сверху (лучше последний этаж в доме) и попросите проверить, работает ли у них система вентиляции в ванной комнате. Работает? Значит, кто-то из ваших соседей сделал перепланировку и закрыл воздуховод. Осталось дождаться мастера и пусть он выясняет, почему в ванной нет вентиляции.
Настенный монтаж
Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку. Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.
Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.
Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.
Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента:
- приобретите в магазине жидкие гвозди или силиконовый клей;
- зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
- нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;
- вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
- зафиксируйте аппарат в таком положении скотчем;
- через 2-3 часа, фиксацию можно снять;
- после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.
Для наглядности и лучшего усвоения материала, можно посмотреть следующее видео.
Подключение через двухклавишный выключатель
Еще один годный вариант – это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.
Здесь схема будет выглядеть следующим образом:
Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.
Есть здесь и “подводные камни”. Во-первых, не перепутайте подключение фазы на контактах выключателя.
А это встречается сплошь и рядом.
Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.
Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется “полярность”.
Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.
Эффект довольно известный для светодиодных светильников.
