Как правильно сделать вентиляцию погреба своими руками?

Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

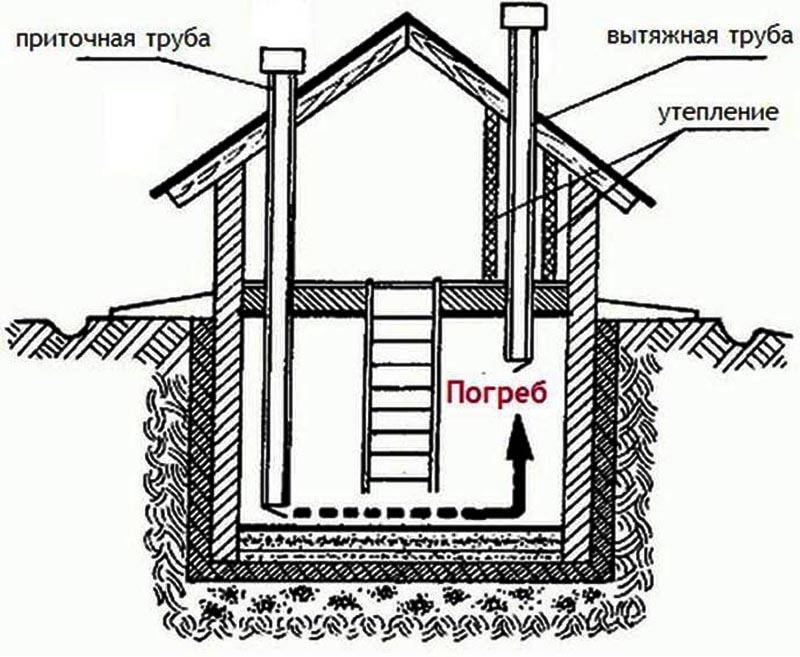

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы

В процессе работы стоит соблюдать некоторые правила и советы:

• вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
• нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
• закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
• вся длина трубы должна иметь равный диаметр.

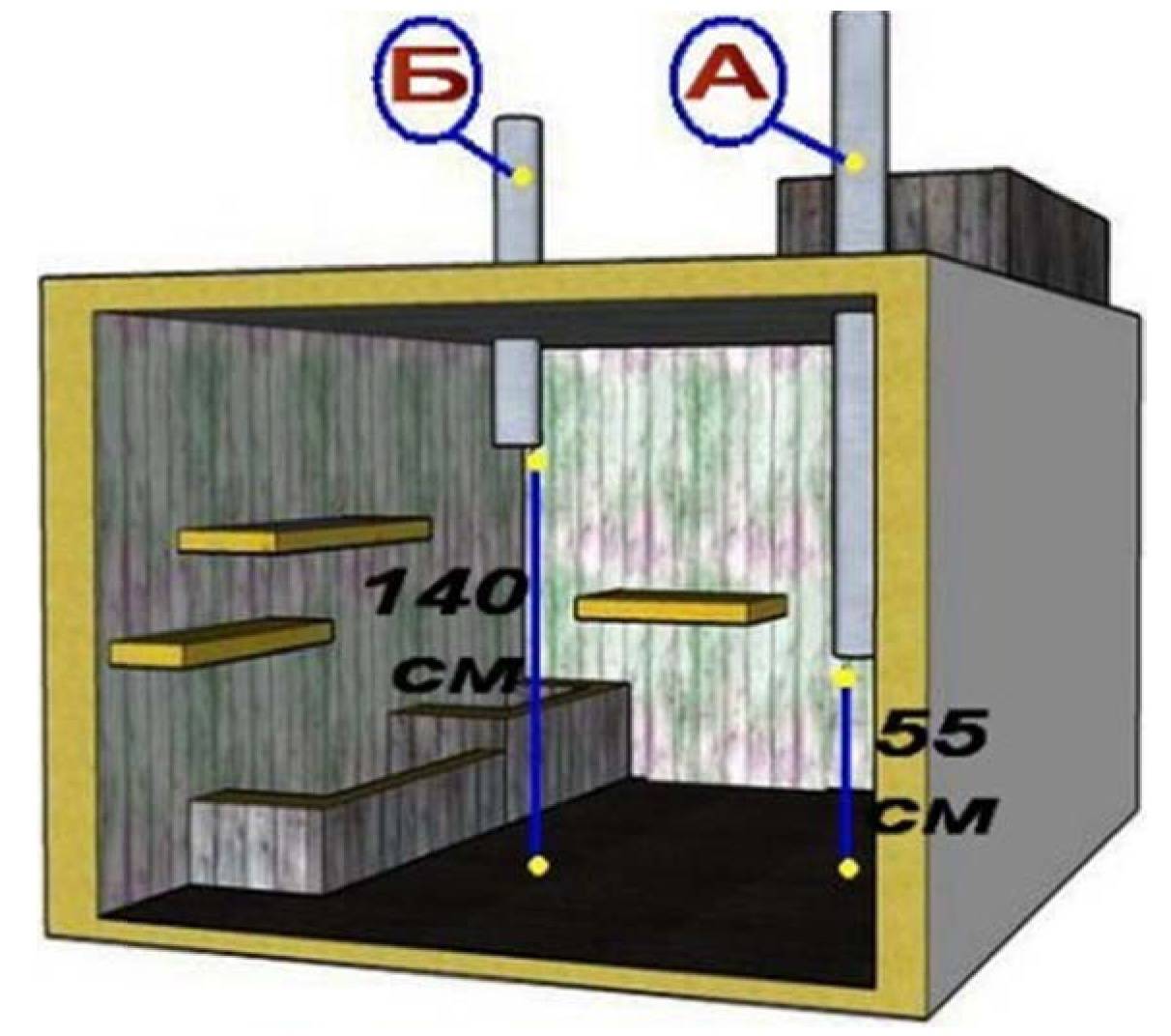

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на
50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража

Важно, чтобы трубы находились в противоположных углах помещения

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Как еще можно уменьшить влажность воздуха в погребе

Даже очень качественная вентиляция не справится с задачей, если помещение подвала недостаточно подготовлено к хранению запасов. Чтобы исключить попадание влаги снаружи, проводится гидроизоляция. Можно использовать различные водонепроницаемые материалы:

• рулонные;
• обмазочные;
• бентонитовую глину;
• гидроизоляционные мембраны.

Их монтируют снаружи погреба на этапе строительства. Если эти работы не были сделаны, можно пропитать стены изнутри проникающими средствами или нанести слой жидкого стекла.

Наряду с гидроизоляцией помогает защитить помещение от излишней влажности надежная теплоизоляция. Она предотвращает выпадение конденсата в конструкциях и тем самым снижает поступление влаги в воздух погреба.

Проектирование

Стабильность и эффективность работы вентиляционной системы в подвале зависит от выбранного типа, правильно выполненных расчётов и качественного монтажа всех элементов.

Обязательно необходимо учитывать следующие данные:

• высота расположения выхода приточной трубы и входа вытяжного канала;
• площадь сечения труб вентиляционных каналов;
• размеры приточных и вытяжных решёток;
• высота расположения над поверхностью земли входного отверстия приточной трубы и выхода вытяжного канала;
• мощность и производительность вытяжного вентилятора.

ФОТО: ned7.nlЧтобы вентиляция была эффективной, нужно провести тщательные расчёты и составить план

Расчёт сечения каналов

Площадь сечения труб для обустройства вентиляционных каналов определяется в соответствии с габаритами погреба или подвала. Площадь сечения воздуховода должна составлять на менее 26 см2 на 1 м2 площади помещения.

К примеру, расчёт сечения вентканалов для погреба 20 м2 будет выглядеть следующим образом:

• общая площадь сечения приточных труб: 26 см2 × 20 см2 = 520 см2;
• общая площадь сечения вытяжной трубы должна превышать приточный канал минимум на 15 %: 520 см × 1,15 = 598 см2;
• труба диаметром 150 мм имеет площадь сечения 177 см2;
• для создания приточного вентканала понадобится 3 трубы диаметром 150 мм и столько же + 1 труба диаметром 100 мм – для вытяжки.

Длина приточной трубы зависит от размещения входных отверстий, а вытяжной – высота дома + 1,5 м.

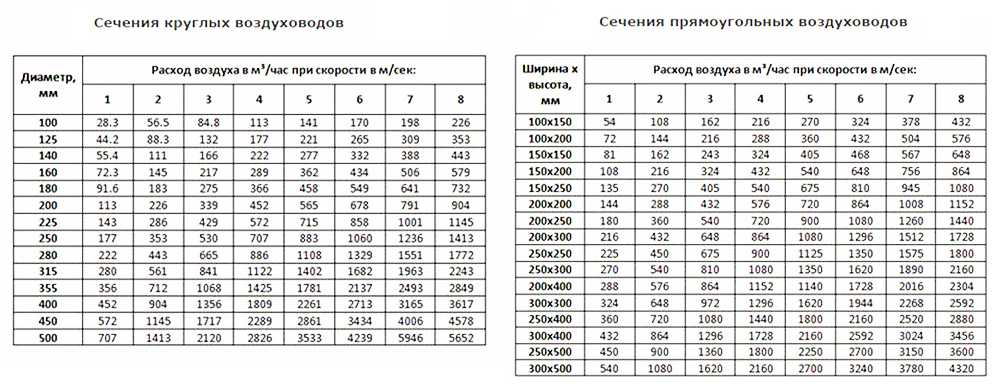

ФОТО: vdomishke.ruТаблицы сечения воздуховодов

Расчёт производительности вентиляторов

Количество воздуха, требуемого для нормальной вентиляции помещения, определяется его объёмом и называется кратностью. Для подвалов частных домов и гаражей она должна составлять не менее 1.0-1.5, то есть свежий воздух должен поступать каждый час в объёме, равном или превышающем в 1,5 раза объём проветриваемого помещения.

Чтобы выбрать вентилятор для принудительной вентиляции, нужно выполнить расчёты и определить объём подвала. Так, например, для нормального воздухообмена в помещении с площадью пола 20 м2 и высотой потолка 2,1 м понадобится осевой вентилятор, который обеспечит подачу воздуха в объёме 42-63 м3/ч.

ФОТО: turbiruem.ruПравильно подобранный вентилятор обеспечит качественный воздухообмен в помещении

Составление монтажной схемы

Проектирование, устройство каналов в кирпичных стенах и прокладку труб для вентиляции подвала следует выполнять ещё на этапе строительства сооружения, под которым он будет размещаться (дом, гараж или хозпостройка). Воздуховод может иметь квадратное, прямоугольное или круглое сечение и изготавливаться из кирпича, бетона, оцинкованных, пластиковых или асбоцементных труб.

Диаметр приточного и вытяжного канала должен быть одинаковым, чтобы скорость воздушного потока была стабильной на всём протяжении от входа до выхода воздуховода. Допускается, чтобы диаметр вытяжной трубы был больше, чем у приточной, но не в коем случае не наоборот.

Также при составлении схемы вентиляционной системы требуется принять во внимание следующие требования:

• входное и выходное отверстия вентиляционных каналов должны располагаться на противоположных друг от друга стенах на максимально возможном расстоянии, чтобы исключить появление «мёртвых» или «слепых» зон:
• отверстие выходного канала в помещении должно располагаться под потолком, но не ближе чем на 200 мм от его поверхности;
• верх вытяжной трубы должен располагаться над насыпью погреба или коньком крыши здания на высоте не менее 1,5 м;
• вентканал вытяжки на всём протяжении должен быть одного диаметра и иметь как можно меньше поворотов;
• на оголовки труб снаружи необходимо установить защитные козырьки или дефлекторы, чтобы избежать попадания внутрь атмосферных осадков.

ФОТО: www.ambit.gda.plДефлектор на оголовке трубы повышает эффективность вентиляционной системы и служит защитой от атмосферных осадков

Если погреб или подвал располагается в гараже или хозпостройке, то можно использовать схему вентиляции с одной трубой.

Она выполняется двумя способами:

1. Вентканал по всей длине делится на две части. Одна служит для притока воздуха, а другая для вытяжки.
2. Труба служит только для вывода застоявшегося воздуха, а его приток осуществляется через приподнятую крышку люка подвала или погреба. В этом случае полностью отсутствует защита от грызунов и насекомых-вредителей.

ФОТО: intelligent88.ruВключение вентилятора в воздуховод обеспечит оптимальный микроклимат в помещении

Вентиляция с принудительным побуждением: основные элементы и правила устройства

В отличие от естественной вентиляции, где воздух перемещается за счет разницы давлений, в принудительной движение газа создают электроприборы. Это вентиляторы различных видов, среди которых есть очень технологичные. Они поддерживают заданный температурно-влажностный режим, очищают поступающий воздух, а также осуществляют рекуперацию — передачу тепла от нагретых воздушных масс холодным.

В домашних подвалах во всех этих сложных устройствах нет необходимости. Как правило, используются простейшие приборы с ручным управлением. Более совершенные установки с контрольными датчиками актуальны для больших овощехранилищ, винных погребов и других объектов, где необходимо поддерживать определенные условия. Для частного погреба главное — экономичность и безопасность.

Принудительную вентиляцию можно организовать различными способами:

• смонтировать вентилятор в вытяжном канале;
• установить сразу 2 вентилятора в двух трубах;
• использовать поворотный диффузор-флюгер, который крепится к верху вытяжной трубы и работает от напора ветра;
• поместить внутри вытяжки лампу накаливания, при нагревании воздух будет быстрее подниматься наверх, стимулируя таким образом эвакуацию загрязненных газов из погреба.

Поскольку подвал — помещение с повышенной влажностью, при монтаже и эксплуатации электроприборов нужно тщательно следить за выполнением правил электробезопасности. Запрещено использовать розетки на 220 В. Нужно установить понижающий трансформатор, чтобы напряжение питания не превышало 12 или 36 В. Соответственно, электрооборудование должно быть рассчитано на эти нагрузки.

Вентиляция в подвале гаража

Самое главный негативный фактор, от которого вентиляция защищает гараж с подвалом – это возникновение повышенной влажности воздуха. В подвале температура всегда немного выше, чем в самом гараже, так как идет нагрев от земли – особенно в зимнее время. Это приводит к циркуляции теплого воздуха вверх и образованию конденсата в местах, где теплый воздух взаимодействует с холодным. Поэтому подвалы, так же как и все гаражное помещение нуждаются в вентиляции.

Важно! Еще один важный момент, — поскольку гараж служит для нахождения автомобиля, а подвалы и погреба для хранения продуктов, то для вентиляции возникает еще одна важная функция. Эта функция заключается в эффективном отводе угарного газа от работы автомобильного двигателя и насыщение помещения свежим воздухом.

Вытяжка

Вытяжная труба необходима для отведения излишней влаги и токсических веществ, которые неизбежно накапливаются в процессе работы двигателя автомобиля во время въезда в гараж или выезда из него. Воздух в подвале свободно циркулирует, удаляясь в вытяжку, чем обеспечивается комфортный уровень влаги.

Самой эффективной системой является комбинация из приточной и вытяжной систем. Обустроить вентиляцию можно по двум эффективным схемам:

• Естественная вентиляция. Осуществляется установка вытяжной и приточной трубы. Циркуляция воздуха обеспечивается разными параметрами температур внутри и за пределами гаража. Отрицательная черта такой системы состоит в том, что зимой труба может забиться снегом, в ней может замерзнуть конденсат, а вот летом при выравнивании температур внутри и снаружи, циркуляция воздуха может замедлиться или вовсе прекратиться. Такой тип вентилирования гаража подходит для небольших помещений.
• Принудительная система воздухообмена. Принудительное побуждение циркуляции воздуха осуществляется за счет применения вентиляторов, кулеров или иных устройств. Систему составляет одна труба, которая обустраивается через стену и оснащается механическим устройством. Главная положительная черта данной системы – доступность. Принудительная вытяжка весьма эффективна для обеспечения воздухообмена в крупногабаритных гаражах.

Монтаж естественной вытяжки

Для обустройства естественной вентиляции следует выполнить простую последовательность действий:

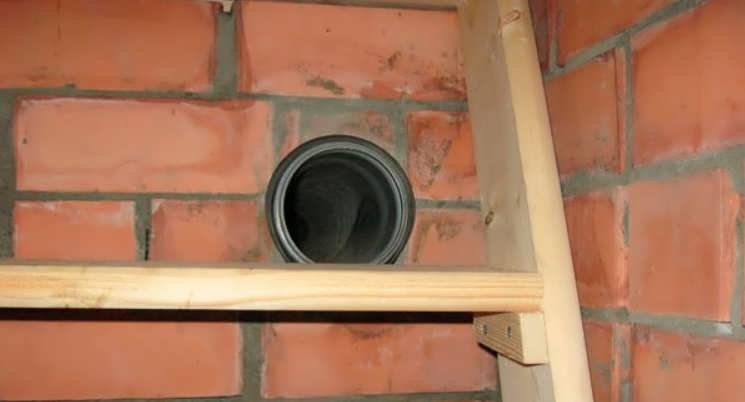

В стене проделывается отверстие в один кирпич или диаметром не менее 10 см.

В отверстие обустраивается горизонтальный вентканал из трубы ПВХ.

За долгое время данный способ зарекомендовал себя эффективностью. После монтажа труба вентканала должна быть защищена сеткой для защиты от насекомых и птиц.

Естественные вытяжные системы состоят из:

• Притока – трубы, которая обеспечивает циркуляцию воздуха внутрь.
• Вытяжки – трубы, которая осуществляет вывод отработанной воздушной массы за пределы гаража.

Естественная вентиляция может быть обустроена самостоятельно в следующей последовательности:

• Вытяжная труба закрепляется в верхней части стены, но более целесообразен ее вертикальный вывод через крышу. Высота возвышения над кровлей должна быть не менее 0,4 м. Высота конца трубы над полом внутри гаража не менее 2 м.
• Приточная труба выводится также наружу, но в нижней части через стену или вертикально, но ниже вытяжной на 0,2-0,3 м.
• После окончания монтажа приточной и вытяжной трубы проверяется тяга, а концы труб закрываются решетками.

Важно! Контроль интенсивности вентилирующего потока контролируется заслонкой, это позволит уберечь гараж от промерзания.

Приток

Приток воздуха в гараж осуществляется из вне и также основывается на естественных свойствах воздуха циркулировать при изменении температуры и давления.

В нижней части фасадной стены устанавливается горизонтальная труба, которая закрывается решеткой, кроме того, она должна быть удалена от земли на 0,5-0,6 м., чтобы пресечь попадание в приток мелких животных (птиц, грызунов и т.п.). Для того чтобы с одного притока насыщалось помещение гаража и погреба, достаточно выполнить два духовых отверстия в полах, прямо над пространством погреба, – но такое мероприятие актуально для малогабаритных гаражей и погребов.

Схемы

В данном разделе мы представим несколько самых эффективных схем обеспечения гаражей вентиляционными системами, эффективными как для самого гаража, так и для погреба (подвала).

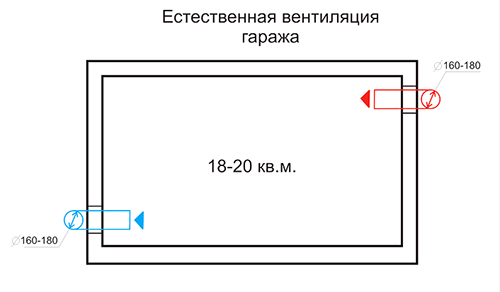

Естественная вентиляция. Схема движения воздуха.

Для гаражей данный тип вентиляции является самым распространенным, благодаря эффективности, простоте и дешевизне. Естественная вентиляция работает по следующей схеме: потоки отработанного воздуха нагреваются и выводятся через отводной канал, при этом в помещении гаража возникает зона разряжения, которая тут же заполняется воздухом из притока.

Чтобы выполнить монтаж самостоятельно, необходимо подготовить следующие инструменты:

• Перфоратор для долбления отверстий.
• Болгарка или пила по металлу.
• Трубы ПВХ (их номенклатуры канализационных изделий).
• Решетки на концы труб снаружи.

Правильное обустройство вентиляции в гараже обезопасит металлические детали автомобиля от коррозии

Пошагово монтаж осуществляется следующим образом:

1. Необходимо произвести расчет площади вентканалов. Не путать площадь с диаметром. Для упрощения подсчетов мы представим таблицу с актуальными данными для самостоятельного подбора параметров сечения труб для вентиляции.
2. Перфоратором изготавливаются отверстия, в которое будут вмонтированы трубы ПВХ. Герметичность обеспечивается посредством монтажной пены. Приточное отверстие должно быть внизу, отводное – вверху и на противоположной стене.
3. Наружные отверстия закрываются решетками.

Важно! Многие защитные решетки смонтированы, как диафрагма, которая позволяет регулировку сечения, тем самым позволяя уменьшить (увеличить) приток воздуха в помещение. Это актуально в зимний период.

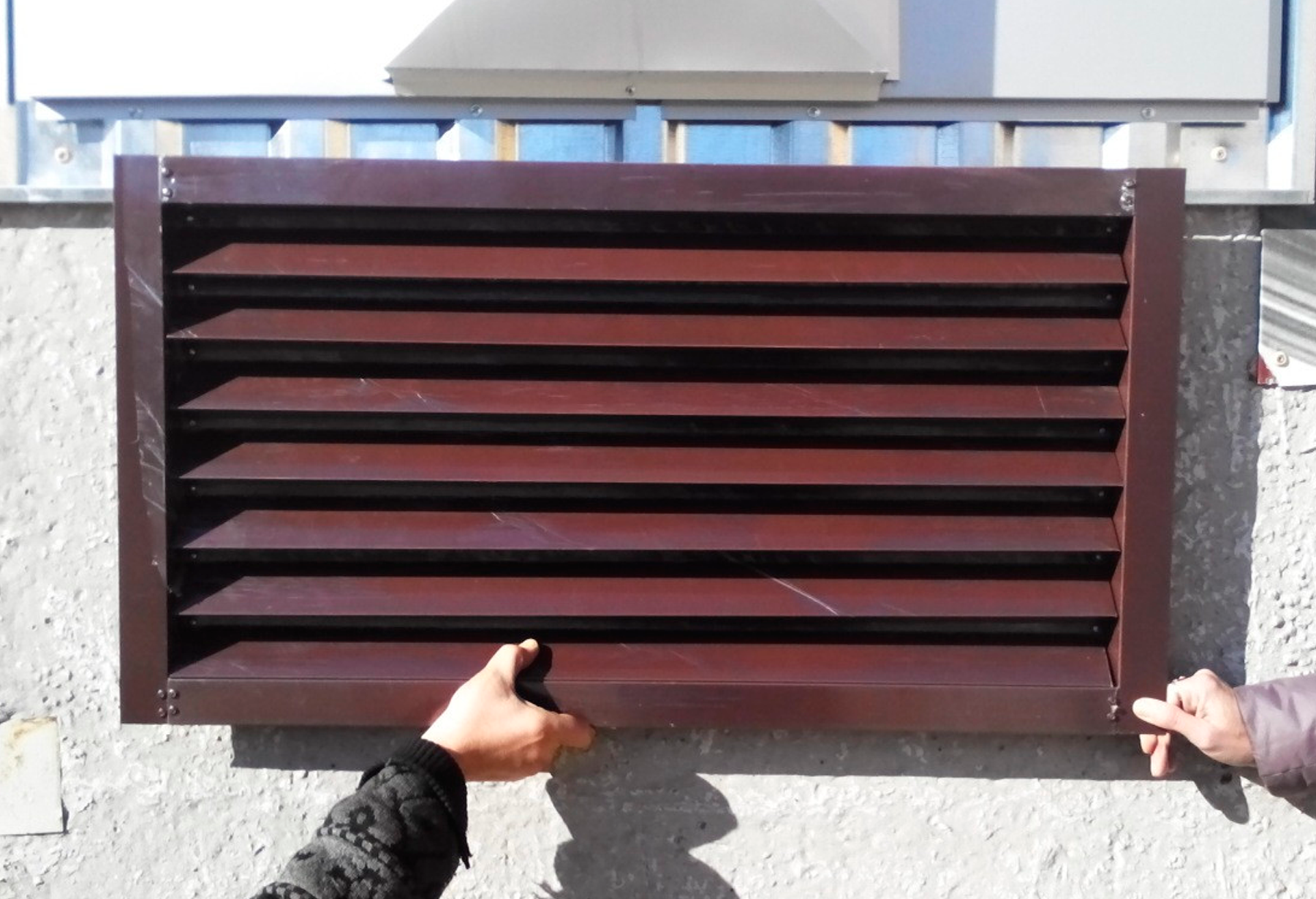

Наружные отверстия труб закрываются решетками во избежание проникновения мелких грызунов

Схема принудительной вентиляции в гараже

Механическое побуждение циркуляции воздуха является более эффективным вариантом обеспечения гаража свежим воздухом. Приток будет обеспечен вентиляторами, которое дополнительно монтируются в систему. При этом площадь гаража не играет большого значения, в случае если речь идет о частном помещении стандартных габаритов. Следует отметить тот факт, что для обеспечения такой вентиляции потребуется электроэнергия и покупка дополнительного оборудования. Если гараж располагается под землей, то принудительная вентиляция – это единственный возможный способ обеспечения помещения свежим воздухом.

Приточный вентилятор для организации принудительной вентиляции

Данная система наиболее целесообразна в зимний период, так как она может быть дооснащена различными устройствами прогрева воздуха.

Комбинированный способ вентилирования гаража

Данный способ представляет собой комбинацию из естественной системы для наполнения помещения воздухом с принудительной для его отвода с помощью вентилятора. В итоге вентилятор, смонтированный на оттоке, дополнительно создает тягу для притока воздуха через естественный приток.

Принудительная система вентилирования обеспечит более эффективную вентиляцию гаража

Эффективность системы практически не зависит от того, в каком месте будет смонтирован вентилятор для оттока и труба для притока. Трубы можно монтировать даже на одной стене, но нельзя выполнять монтаж труб против друг друга – в этом случае возникнет устойчивая тяга без циркуляции воздуха внутри помещения.

В заключение отметим тот факт, что многие владельцы гаражей дооснащают приточную систему дополнительными вентиляторами. Это мероприятие считается актуальным только в том случае, если труба установлена вертикально и при монтаже были проложены сгибы. Если правильно проанализировать все инженерно-архитектурные параметры гаража, то можно правильно обустроить вентиляционную систему, используя рекомендации данной статьи.

8 Гидроизоляционная обработка

После того как погреб будет окончательно просушен, для пола и стен проводят гидроизоляционную обработку. Для этой цели применяются специальные защитные составы. Для бетонных стен оптимально использовать пропитки со структурным проникновением. Они наносятся в 3-4 слоя. Консистенция закроет поры в структуре основания, благодаря чему создается водонепроницаемый материал, способный «дышать».

Высушенный подвал нередко покрывают слоем рубероида. Несмотря на свою доступность, это один из лучших гидроизоляторов

Очень важно настилать рубероид на абсолютно ровное основание. Поверхность пола предварительно обрабатывается прослойкой мастики, на которую и настилается защитная прослойка. Экологически чистый и абсолютно безопасный материал – натуральная глина

Она прекрасно себя зарекомендовала и в качестве гидроизоляции. Сам процесс сводится к так называемой набивке материала. На пол погреба предварительно насыпают прослойку камней, за счёт чего основание укрепляется. Раствор глины и песка (высота слоя от 10 до 12 см) доводят до густой консистенции и равномерно распределяют по поверхности пола, параллельно утрамбовывая состав между камнями. Верхнюю часть покрывают крупнозернистым песком – от 4 до 6 см. За счёт этого поверхность уплотняется. Пол с глиняной гидроизоляцией сохнет не менее 30 дней

Экологически чистый и абсолютно безопасный материал – натуральная глина. Она прекрасно себя зарекомендовала и в качестве гидроизоляции. Сам процесс сводится к так называемой набивке материала. На пол погреба предварительно насыпают прослойку камней, за счёт чего основание укрепляется. Раствор глины и песка (высота слоя от 10 до 12 см) доводят до густой консистенции и равномерно распределяют по поверхности пола, параллельно утрамбовывая состав между камнями. Верхнюю часть покрывают крупнозернистым песком – от 4 до 6 см. За счёт этого поверхность уплотняется. Пол с глиняной гидроизоляцией сохнет не менее 30 дней.

Заливаем пол глиной

Устройство вентиляции в погребе – важная составляющая эффективного воздухообмена. Её обустройством лучше заняться на этапе проектирования помещения. В таком случае удастся избежать огромного количества проблем.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

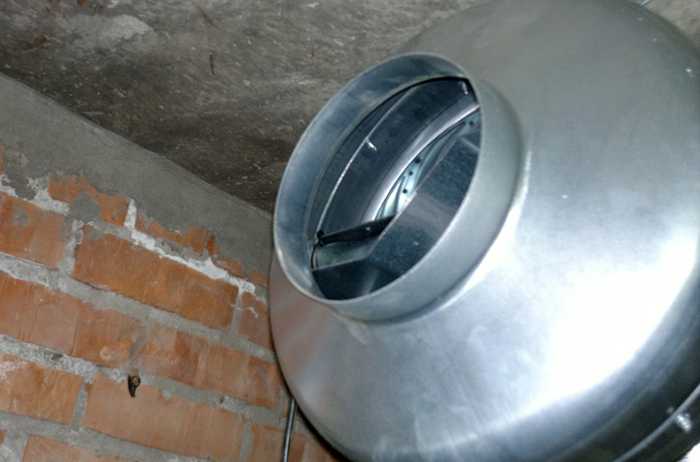

Вытяжка с вентилятором

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения. Все предельно просто: установить вентилятор в вытяжной трубе

Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора

Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега. В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками

В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Читайте еще: как сделать вентиляцию в гараже своими руками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.
