Как установить вытяжку на кухне своими руками?

Ответы на популярные вопросы

Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?

Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.

Если вам достаточно обойтись возвратом через фильтрационную систему вытяжки очищенного потока воздушной массы, то воздуховод вам не нужен.

Как установить встроенную вытяжку с выдвижной частью?

Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.

Как установить встраиваемую вытяжку в шкаф большого размера?

Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.

Что делать если мощности недостаточно?

Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.

Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.

В некоторых случаях корпус вытяжки используют только в качестве части воздухопровода. Устанавливают мощный наружный вентилятор, который резко увеличивает производительность оборудования  с 800 – 1000 м3/ч до 1500 – 2000 м3/ч.

Как сделать, чтобы вытяжка не мешала естественной вентиляции?

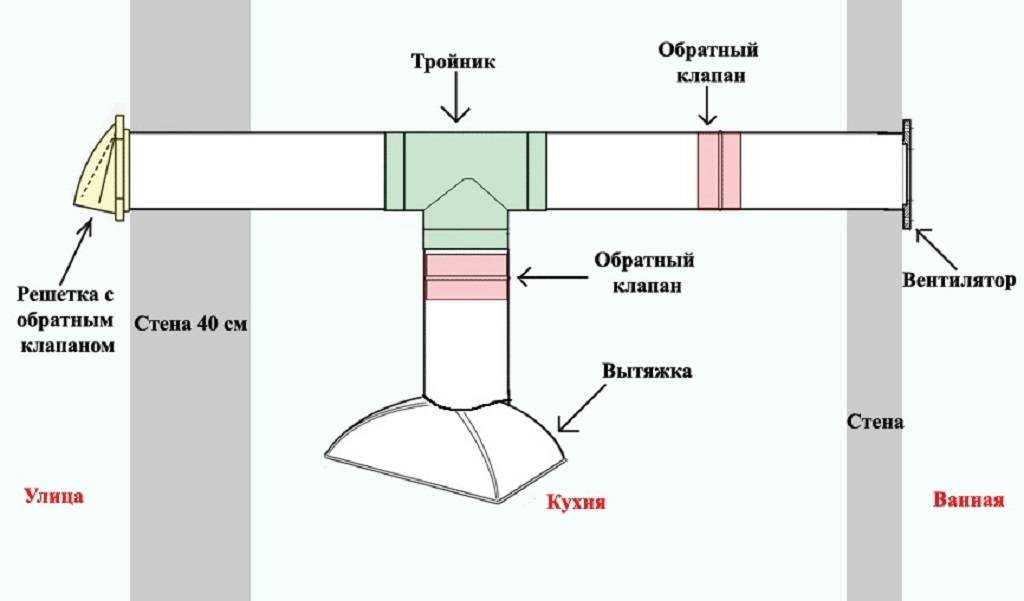

Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа  в вентканал был бы врезан дополнительный патрубок с открытым отверстием.

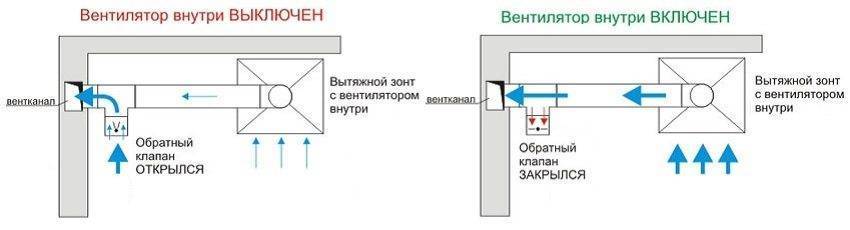

В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.

Установка вытяжки на кухне

Монтаж кухонной вытяжки своими руками зависит от вида и расположения вентканала. Установить вентиляцию можно внутри кухонного шкафа или сделать отдельно расположенную модель в виде каминного колпака или наклонной панели.

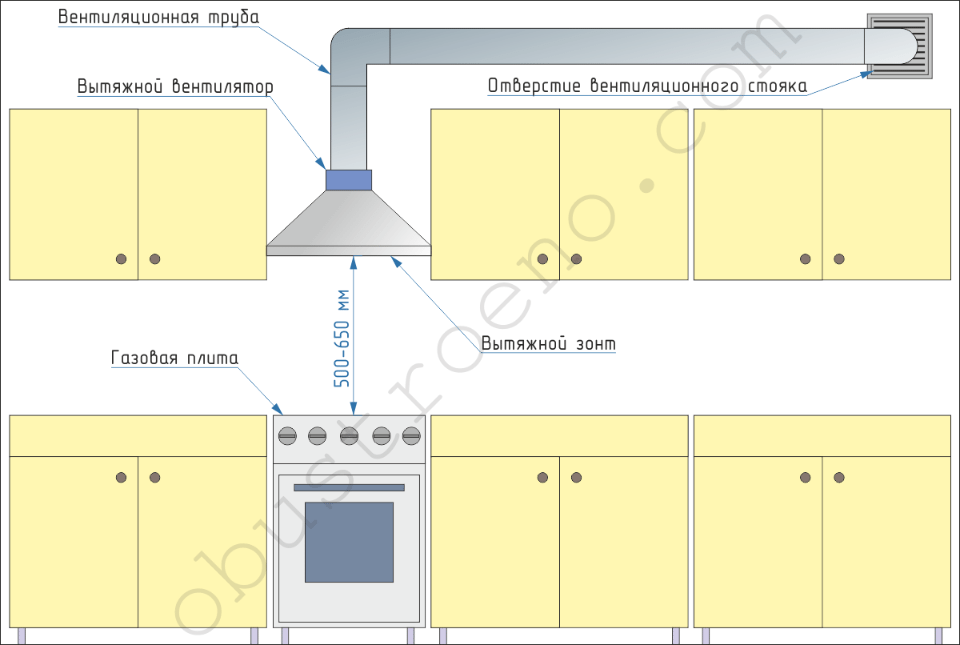

Схема установки

Монтаж воздуховода для кухонной вытяжки часто нарушает ту вентиляцию, которая установлена в квартире. Если для монтажа вытяжки сделать ещё одно отверстие для воздухоотвода, качество воздухообмена не улучшится, поскольку сечение вентиляционной шахты после подобных манипуляций не изменится.

Такая схема установки вытяжки препятствует возникновению обратной тяги и осуществлению естественной вентиляции, когда вытяжное оборудование выключено.

Чтобы правильно подключить вытяжку на кухне, необходимо правильно установить обратный клапан: в горизонтальном канале ось крепления заслонки должна принять горизонтальное положение, а более тяжёлый участок был наклонен книзу. Без воздушного напора клапан будет закрыт.

Установка вентилятора

Самодельная вытяжка для кухни может изготавливаться из вентилятора, вмонтированного в стену. Для этого необходимо:

1. Отметить на стене место для установки вентилятора, затем проделать отверстие нужного диаметра.
2. В отверстие вставляется вентилятор, а свободное пространство между стеной и оборудованием заполняется монтажной пеной.
3. С внешней стороны устанавливается решётка.
4. После проведённых манипуляций вентилятор можно подключить к электросети.

Вытяжка на кухне своими руками

Сделать вытяжку на кухне своими руками можно, встроив её в шкаф или без него. Встроенная вентиляция выглядит органично с кухонным гарнитуром. Этапы её монтажа заключаются в следующем:

1. Изготавливается алюминиевый или металлический короб с обратным клапаном. Для удобства, его можно приобрести готовым.
2. На верхней доске шкафа размечается отверстие в соответствии с нижним окном «хлопушки». Для окончательного монтажа нужно очертить бока «хлопушки».
3. В нижней части шкафа вырезается отверстие по краю нижней части вытяжки.
4. Далее, снимаются полки шкафа и вырезаются лобзиком отверстия под воздуховод, чтобы монтировать вытяжку.
5. Сверху шкафной доски вырезается квадратное отверстие под окно «хлопушки» с припуском 3—5 мм по краям.
6. Устанавливается гофра: в округлые отверстия продевается гофра, верхний конец которой формируется руками по форме квадрата и просовывается в верхнее отверстие.
7. Шкаф с гофрой устанавливается на место.
8. Вытяжка на кухню своими руками вставляется в вырезанное отверстие шкафа. Все места соединения гофры, «хлопушки» с отверстиями необходимо обработать силиконовым герметиком, а затем монтажной пеной. Вытяжка для кухни своими руками прикрепляется к шкафу на саморезы.
9. На вытяжной патрубок надевается гофра и закрепляется хомутом. Герметизировать это соединение не нужно, поскольку это затруднит разборку для чистки вентиляции, а также будет создавать перепады давления на участке перехода патрубка в гофр.

При использовании не гофрированных, а пластиковых труб для воздуховодов, установка осуществляется путём соединения их с комплектующими уголками и дальнейшей проводкой до вентканала.

Если установка вытяжки на кухне своими руками осуществляется в виде монтажа отдельной конструкции, изготавливается металлическая рама из уголка 20–25 мм по размерам варочной поверхности. Она крепится к стене под раструб вытяжки. Сам воздуховод устанавливают под короб из гипсокартона. «Хлопушка» укладывается на верхний срез короба, так же, как на шкаф.

Чтобы знать, как самому сделать вытяжку на кухне, необходимо учитывать практические рекомендации и советы специалистов этой области. Резюмируя эти рекомендации, можно отметить следующее:

1. Вентиляция на кухне своими руками должна быть не только вытяжной, но и приточной.
2. При монтаже воздуховода необходимо избегать большого количества его изгибов, чтобы обеспечить хорошую тягу.
3. Чтобы обеспечить хорошую тягу, необходимо очистить шахту здания от засоров.
4. Противостоять подаче отработанного воздуха поможет установка обратного клапана.

Правильно выбранный вентиляционный клапан не имеет привода, пружины, но у него есть заслонка, со смещённой относительно центра осью поворота.

Установка вытяжки на кухне своими руками

Монтаж любой кухонной вытяжки своими руками имеет свои особенности, которые определяются типом системы вентиляции и расположением вентиляционной шахты. Для начала рассмотрим подробнее нюансы установки встроенной вытяжки в шкаф.

Антивозвратный механизм

• Чтобы выполнить работу по правилам, первым делом вам необходимо изготовить короб для хлопушки. Из материалов для него можно использовать обычный алюминий, оцинкованный лист или жесть. Однако вы можете сэкономить немало времени и средств, если сразу приобретете антивозвратный клапан, который открывается как бабочка. Встраивать его нужно прямо перед вентиляционной шахтой.
• Для обеспечения более удобного доступа рекомендуется установить корпус на настенный шкаф над плитой. Впоследствии вы сможете сделать его более устойчивым, ликвидировав все щели монтажной пеной и приклеив к шкафу. Тем самым будет решена проблема резонанса.
• Перед монтажом вам необходимо примерить корпус хлопушки к выбранному месту на стене и обвести по контуру границы, по которым будет выполнено отверстие. Далее шкаф нужно снять со стены и проделать в нижней стенке отверстие с помощью электролобзика под нижнее обрамление. Сперва рекомендуется проделать отверстие внутри области разметки крупным сверлом большого диаметра. Далее возьмите пилку лобзика и поместите в него, после чего может довести отверстие в шкафу до необходимых вам размеров.
• По аналогичной схеме можно выполнить отверстия и во внутренних полках под воздуховод. В верхней стенке обязательно делаются отверстия квадратной формы с запасом 3-5 мм для размещения в нём хлопушки.

Подключение воздуховода

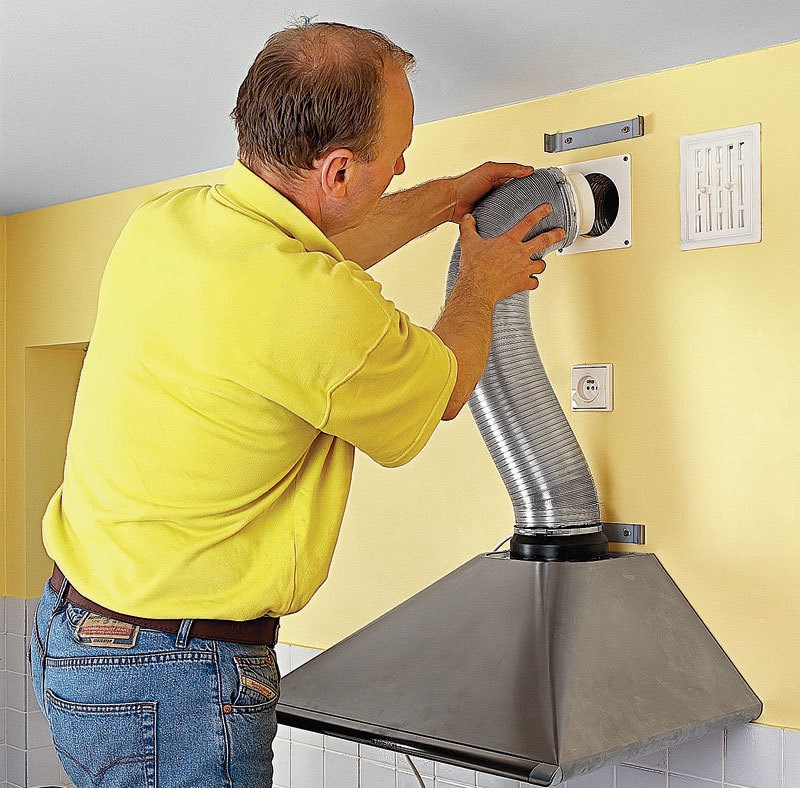

• Теперь можно переходить к следующему этапу — подключению воздуховода. Для этого берем гофру, выставляем ее в просверленное отверстие, а в верхней стенке шкафа ее необходимо слегка согнуть, чтобы она стала квадратной. Обрежьте лишние куски гофры, оставив небольшой запас, а затем разрежьте немного углы и загните их наружу.
• Теперь можно встраивать шкаф с гофрой на стену. Обязательно обработайте места стыков воздуховодов силиконовым герметиком, чтобы не возникало потери мощности.
• Далее вам необходимо зафиксировать самодельный короб на шкаф. Так вы сможете подключить гофру к вентиляционной шахте. Для этого можно также использовать силикон, а для ликвидации крупных целей можно взять обычную пену.
• Далее нужно установить вытяжку в шкаф. Ее крепят на саморезы или дюбели при условии, что это крепление можно использовать для стен.
• Убедитесь, что гофра жестко закреплена на вытяжке, а затем затяните ее с помощью хомута. На этот участок наносить герметик можно по желанию.
• Если вы выбрали прямую схему подключения вытяжки, то вам достаточно подключить воздуховод к вентиляционной шахте. Для более простой стыковки вам понадобится специальная решетка с круглым отверстием.
• Если вы решили использовать воздуховоды из ПВХ, то монтаж выполняется по аналогичной схеме: нужно соединить трубы с комплектующими углами и провести их для вентиляции.

Крепление на стену без шкафа

• Не во всех кухнях можно встретить над плитой настенные шкафы. Так делают владельцы, которые боятся, что мебель быстро придет в негодность из-за постоянного воздействия пара и высокой влажности. К тому же настенные шкафы сами по себе достаточно узкие, поэтому места в них будет недостаточно для крепления широкой вытяжки внутри. Если у вас нет встроенного крепления, то вы можете использовать П-образную раму из уголков, которую монтируют с помощью дюбелей. Это крепление может одновременно выполнять роль опоры для корпуса.
• Но иногда бывает так, что даже с помощью обычных дюбелей не удается зафиксировать кухонную вытяжку на стене. Чаще всего с такой проблемой сталкиваются владельцы газовых плит, поскольку проходящая газовая труба будет мешать выполнению правильного крепления системы.
• В этом случае проблема решается следующим образом: вам потребуются длинные сантехнические саморезы-шпильки, которые с одной стороны являются полной копией саморезов, а с другой имеют резьбу с гайкой. Вытяжка крепится достаточно просто — саморезы просто вкручивают в стену как дюбели, а уже к ним необходимо прикрутить корпус вытяжки, выдержав при этом заранее рассчитанный отступ от стены.
• Завершающим этапом установки является подключение вытяжки к сети: это можно сделать через розетку или использовать вариант с постоянным подключением через предохраняющий автомат. Удостоверьтесь, что вами прежде было выполнено зануление. Тогда во время работы вентиляторов на корпусе будет отсутствовать напряжение.
• Убедившись в правильной работе системы, на неё можно одеть декоративный колпак и наслаждаться чистым воздухом на кухне.

Дополнительные правила

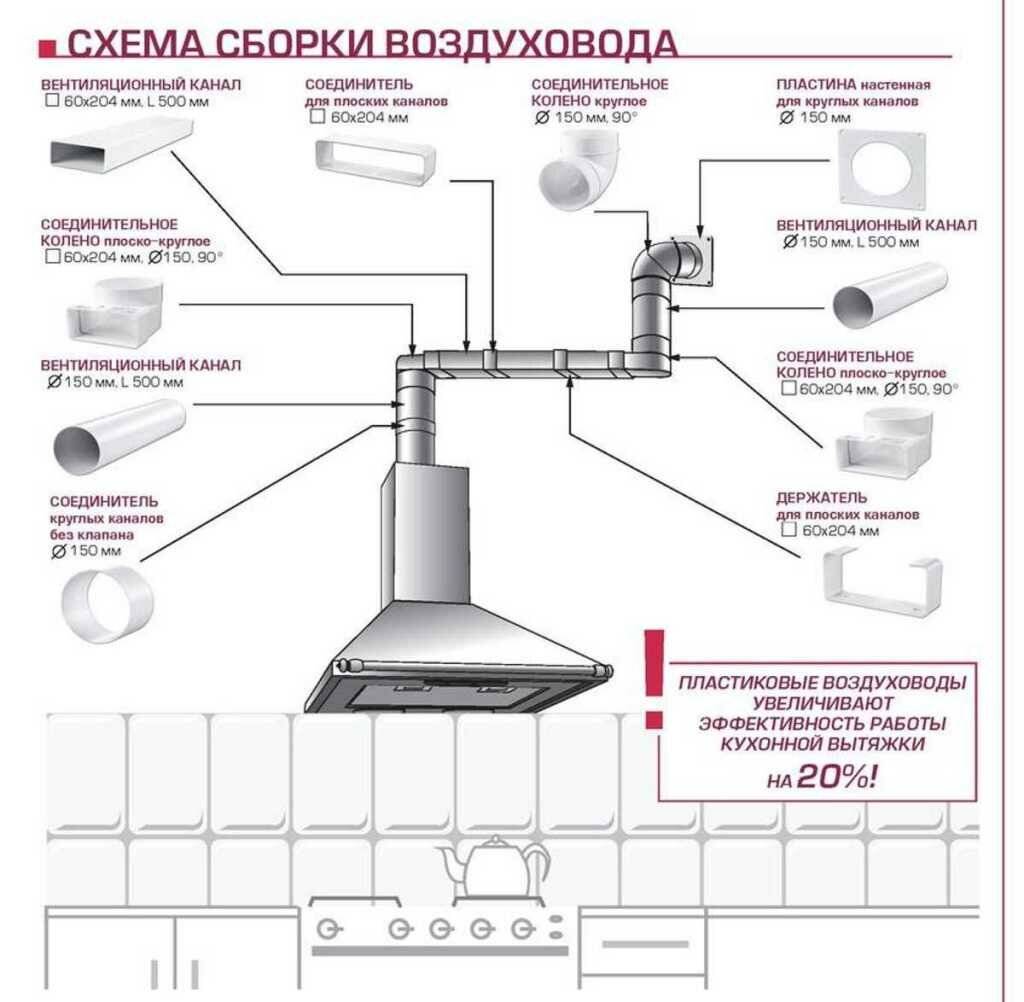

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество – в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

Правила установки вытяжных устройств

Монтаж зависит не только от внешних условий, но и от особенностей самого прибора: вида, формы, размера, веса, назначения, набора функций.

Некоторые вытяжки встраивают в мебельные модули, другие подвешивают посреди кухни – над «островом», третьи просто устанавливают на крепления на стену.

Перед установкой обязательно познакомьтесь с техническими характеристиками и рекомендациями производителя: возможно, из-за большого веса придется пригласить помощника или даже нанять бригаду, чтобы закрепить тяжелый прибор

Все домашние вытяжки можно разделить на 2 категории:

• устройства с воздуховодами , через которые отработанный воздух отводится в вентиляционную шахту;
• приборы циркуляционного типа, очищающие воздух с помощью фильтров.

Первые обладают большей производительностью, но труднее в установке, вторые легко монтируются на стену, но и воздух чистят качественно только до того момента, пока не засорятся фильтры. Но есть и третий вариант – комбинированные, сочетающие возможности обеих категорий.

Сегодня несложно запутаться в ассортименте вытяжных устройств. В магазинах бытовой техники можно найти все: от простейших «козырьков» с угольными фильтрами до дорогостоящих «островных» агрегатов, рассчитанных на установку в просторных помещениях.

Галерея изображенийФото из Главной сложностью при установке будет подготовка места монтажа – небольшого шкафчика, который крепится прямо над плитой, а также размещения каналов для отвода испаренийПопулярные вытяжки, требующие свободного места для монтажа. Имеют красивый дизайн, более эффективные, однако подключенный воздуховод после установки требует маскировкиЕсли рабочая поверхность расположена не традиционно – у стены – а посреди кухни, то не обойтись без специального подвесного оборудования, фиксируемого к потолкуВытяжка фиксируется на полочке или нижней плоскости кухонного шкафчика, а воздуховод, если он есть, встраивается в этот шкафУстройство для встраивания в кухонный шкафНастенный агрегат наклонного или купольного типа«Островные» агрегаты с нестандартной установкойЭкономичный подвесной прибор

Даже при беглом осмотре устройств становится ясно, что они устанавливаются по-разному. Что же требуется учитывать при самостоятельной установке бытовой кухонной вытяжки?

Если оставить в стороне технические нюансы оборудования и заострить внимание только на монтаже, то пригодятся следующие правила:

• прибор должен быть компактным, подходящим по дизайну и размерам, вписывающимся в интерьер;
• перед установкой необходимо подготовить место: проверить прочность несущей стены или подобрать мебельный модуль;
• если газовая труба проходит рядом, нужно продумать установку на кронштейне или выбрать более дорогой вариант – перенос трубопровода;

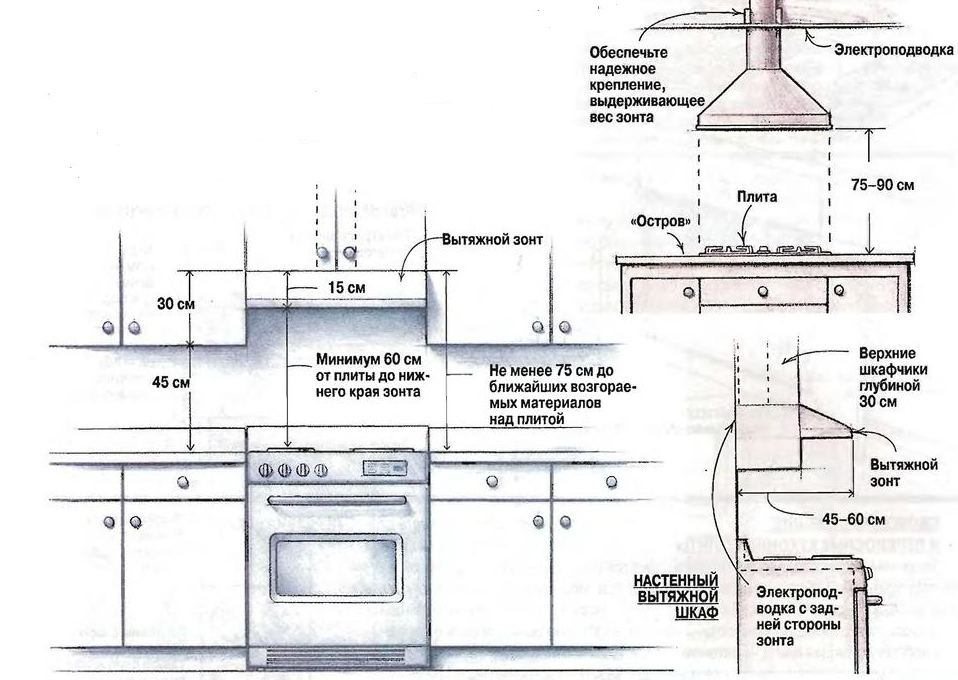

• согласно требованиям, устройство монтируют на определенной высоте: 65-75 см для электроплит, 75-85 – для газовых (кроме некоторых моделей, которые можно устанавливать и ниже);
• заранее планируется и установка воздуховодов – размеры коробов или вытяжных труб, количество поворотов, «маршрут» прохождения.

Еще при выборе оборудования и высоты установки вытяжки учитывают такие нюансы, как размеры варочной поверхности и рост человека, который будет заниматься готовкой.

Чем шире плита, тем крупнее и производительнее должна быть вытяжка. А от человеческого роста зависит высота монтажа – экран не должен мешать заниматься хозяйственными делами

В идеале экран вытяжки должен быть чуть шире плиты, без разницы какой – газовой или электрической, однако нужно помнить, что при сгорании газа выделяются продукты горения, поэтому лучше приобретать более мощный агрегат.

Режимы работы вытяжек

Все кухонные вытяжки отличаются процессом работы. Для каждого помещения подходит свой режим забора загрязненного воздуха. Существует всего два типа работы кухонных вытяжек.

По режимам работы устройства для принудительной вентиляции на кухне бывают следующих видов.

Проточные

В таких устройствах воздух из помещения всегда выводится на улицу. Обычно монтаж такой вытяжки требует специальных навыков, так как необходимо соединить воздуховод вытяжки и трубу дымохода. Воздухообмен обеспечивается встроенным вентилятором, из-за этого увеличивается сила тяги. Поэтому вытяжки с проточным режимом работы считаются мощнее и лучше для больших помещений. Вентилятор забирает отработанный воздух из кухни в дымоход и создаёт перепад давление. Благодаря этому в кухню поступает чистый воздух, обогащенный ионами.

Проточные вытяжки считаются лучше циркуляционных, так как они могут работать как в режиме отвода, так и рециркуляции. Также в вытяжках с режимом отвода на вентиляторе устанавливают фильтры, которые задерживают жир. Если таких фильтров не будет, то жир начнет скапливаться на лопастях вентилятора и на стенках всей конструкции. Этот фильтр нужно периодически менять. Точный срок его службы устанавливает производитель.

Если вы выбрали более бюджетную модель, то в ней может не быть фильтров совсем. Тогда придется ухаживать за вытяжкой тщательнее. Необходимо будет постоянно удалять скопившийся слой жира.

Плюсы проточных вытяжек:

• Высокая мощность работы;
• Не нужны расходники, установленные жировые фильтры служат по несколько лет;
• Можно встроить в кухонную мебель;
• Не шумит так, как циркуляционные.

Минусы:

• Постоянно должно быть открыто окно, так как вытяжка забирает воздух из кухни и не возвращает;
• В зимнее время забирает нагретый воздух, который заменяется холодным;
• Плита должна быть рядом с вентиляционным отверстием, чтобы не проводить сложный монтаж.

Циркуляционные

Такие вытяжки не выводят грязный воздух из помещения на улицу. Внутри устройства установлены фильтры, проходя через которые воздух очищается. После этого он возвращается обратно в кухню. Кроме фильтра для соглашения жира, установлен ещё и угольный , который устраняет неприятные запахи. Чтобы в кухне всегда было чисто и приятно пахло, нужно вовремя заменять оба фильтра.

Обычные фильтры для очищения воздуха от жира сделаны из синтепона или флизелина. Они требуют частой замены. Чтобы менять фильтры реже, можно поставить многоразовый металлический. Такие фильтры делают из стали или алюминия. Ухаживать за ними просто- достаточно периодически мыть их проточной водой с добавлением моющего средства для посуды.

В некоторых моделях используют не один большой металлический фильтр, а два-три маленьких, которых удобнее очищать.

Угольный фильтр может прослужить от нескольких месяцев до нескольких лет в зависимости от степени загрязнённости воздуха в кухне.

Преимуществом циркуляционных вытяжек является простота монтажа. Их не нужно подключать к дымоходу. Но популярностью такие устройства не пользуются, так как не намного дешевле проточным, но значительно слабее.

Чаще всего циркуляционные вытяжки ставят там, где вентиляционная система не ставится с сильным потоком воздуха от мощных моделей. Например, в старых многоквартирных или частных домах.

Достоинства циркуляционных моделей:

• Можно устанавливать в домах с плохой системой вентиляции, которая не справляется с большими потоками воздуха;
• Крепится в любом месте, не нужно соединять с общей шахтой;
• Легко спрятать в шкаф или закрыть декоративными панелями;
• Можно выбрать компактную модель, так как не требуется высокая мощность и сильная тяга;
• Потребление электроэнергии меньше, чем у проточных;
• Дольше срок службы из-за меньшей нагрузки на мотор;
• Не обязательно устанавливать рядом с шахтой, а значит и варочную поверхность можно установить в любом месте.

Недостатки:

• Нужно часто менять фильтры;
• Необходимо периодически доставать и очищать жировой фильтр;
• Такую вытяжку не стоит ставить непосредственно над плитой, так как во время сгорания газа выделяется угарный газ, который будет распределяться по кухне.

Установка

Перед началом установки необходимо подготовить инструмент:

• Перфоратор или ударная дрель;
• Рулетка;
• Молоток;
• Строительный уровень;
• Карандаш или маркер;
• Отвертка.

Разные вытяжки с воздуховодами имеют свои особенности монтажа, но на примере установки обычной подвесной гофры Вы сможете понять общий принцип, и монтаж вытяжки любого другого типа не составит труда, к тому же к каждой вытяжке прилагается инструкция по установке.

Перед креплением навесной вытяжки необходимо снять с нее решетки фильтров. На задней стенке такой вытяжки есть отверстия, через которые она крепится к стене, и получить к ним доступ можно лишь сняв фильтры вытяжки. После этого при помощи рулетки нужно отмерить 80 сантиметров и поставить на стене отметку карандашом. Сделав две независимые отметки на расстоянии друг от друга, соедините их карандашом, а при помощи уровня проконтролируйте горизонтальность этой линии.

Нажмите чтобы увеличить

По этой линии Вам и нужно выставить вытяжку. Делать это проще с помощником: один человек прикладывает вытяжку к стене, не опуская ее ниже линии, второй отмечает карандашом отверстия в задней стенке вытяжки. Теперь ее можно убрать: на стене останется две отметки, по которым сверлятся отверстия.

Современные вытяжки на любой вкус

Отверстия сверлятся победитовым сверлом соответствующего диаметра, после чего дюбели вбиваются в стену.стиль кантри в интерьере кухни.

Купольная вытяжка монтируется по такому же принципу – весь процесс можно увидеть на видео:

В данном материале мастер использует дополнительно брусок, так как в этом частном случае ему мешает газовая труба.

Сложнее с нестандартными вытяжками для кухни с островом: в этих случаях и сам процесс будет особенным. Крепится такая система к потолку при помощи дюбелей и специальных креплений.

Если помещение небольшая можно обойтись кухонной вытяжкой без воздуховода.

Вытяжка Самсунг обзор и установка:

На какие показатели обращать внимание при выборе вытяжки

Мы уже написали про то, что недобросовестные производители неверно указывают характеристики своей продукции. На самом деле – это огромная проблема, которая мешает нормально ориентироваться в технике при ее выборе. Как же быть в такой ситуации? Конечно, проверить мы сами ничего не можем, но есть один простой способ – найти отзывы потребителей в интернете о понравившемся товаре. Среди них есть и мастера, которые с удовольствие разбирают все по запчастям и делятся с остальными своими открытиями. Также мы посоветуем вам остерегаться откровенно дешевых вытяжек – они точно ничего тянуть не будут, а только создадут шум в вашей кухне.

Вытяжка отлично вписалась в современный интерьер

Но давайте на минуту забудем о маркетологах, и поговорим про реальные рабочие параметры такого оборудования.

Начинаем с подбора мощности, которая на хорошем приборе будет составлять 200-300 Ватт

Большие значения уже характерны для дорогих и очень мощных установок, рассчитанных на большие помещения
Также обратите внимание, не учтено ли в показателе потребляемой мощности и осветительное оборудование – тоже небольшая хитрость производителей.
Далее смотрим на тип нагнетательного механизма. Если хотите более мощный вариант, то смотрим в сторону турбинных моделей, а если более тихий, то вам потребуется крыльчатка большого размера
При этом обязательно посмотрите, сколько в приборе стоит электромоторов – их может быть два и более

При одинаковых показателях мощности советует выбрать модель с одним более мощным двигателем, чем с двумя слабыми. Некоторые рассуждают так, мол, сломается один мотор, вытяжка сможет работать дальше. Да, сможет, но как она будет при этом тянуть? Правильно, слабее в два раза, и от того что она до сих пор шумит никакого толку не будет.

Еще один важный параметр – это уровень шума, который создает вытяжка. Измеряется он в децибелах. Этот показатель ни при каких раскладах не должен производить шум более 70 дБ, иначе в помещении можно будет слышать речь человека только с расстояния 1 м. Это недопустимо для бытового прибора. Учитывайте, что вытяжка может работать на нескольких скоростях

Указанный параметр соответствует максимальной мощности.
Также важно знать, на какой объем воздуха рассчитана модель вытяжки. Качественное оборудование будет пропускать через себя 0,5-1,2 куба за час. Опять же, тут все зависит от размера и мощности электродвигателя

Чем больше воздуха вытяжка может в себя втянуть, тем эффективнее она будет удалять из кухни посторонние запахи и продукты сгорания газа. Можете самостоятельно рассчитать этот параметр. Санитарные нормы требуют, чтобы система принудительной вентиляции могла за час пропустить через себя весь объем воздуха кухни увеличенный в 10 раз. Представим себе кухню размерами 4 на 5 м, с высотой потолков 3 м для удобства расчетов. Находим объем помещения: 4*5*3=60 м³. Умножаем на 10 и получаем производительность 600 м³/ч. Покупаем же мы модель с небольшим запасом

Опять же, тут все зависит от размера и мощности электродвигателя. Чем больше воздуха вытяжка может в себя втянуть, тем эффективнее она будет удалять из кухни посторонние запахи и продукты сгорания газа. Можете самостоятельно рассчитать этот параметр. Санитарные нормы требуют, чтобы система принудительной вентиляции могла за час пропустить через себя весь объем воздуха кухни увеличенный в 10 раз. Представим себе кухню размерами 4 на 5 м, с высотой потолков 3 м для удобства расчетов. Находим объем помещения: 4*5*3=60 м³. Умножаем на 10 и получаем производительность 600 м³/ч. Покупаем же мы модель с небольшим запасом.

Если с основными рабочими параметрами вы определились, то можно рассмотреть дополнительные функции. Например, автоматическая установка и переключение режимов – вытяжка самостоятельно может запускаться с заданным интервалом времени, чтобы в помещении не было застоя воздуха. Или система оповещения о проблемах с фильтрующими элементами – прибор сам понимает, что не может тянуть нужный объем воздуха. Датчик передвижения, который сам определяет, что вы подошли к плите, и включает подсветку, а может быть полностью автоматизированное устройство, самостоятельно производящее пуск и остановку двигателя на нужной скорости.
Ну и конечно, не забываем про подбор габарита прибора – вы должны быть точно уверены, что он встанет в ваш шкаф, иначе возникнут проблемы с возвратом оборудования или переделкой мебели. И того и другого можно избежать.

Вытяжки будут хорошо втягивать пары и запахи только в том случае, если их монтаж произведен правильно

Определение мощности

Чтобы вентиляция кухни с газовой плитой полноценно выполняла свои функции, важно уметь правильно рассчитать мощность будущей вытяжной системы. В противном случае даже при правильной установке вытяжки, свежего воздуха на кухне не будет. Чтобы не ошибиться в выбранной мощности, стоит учесть, сколько в семье человек, как часто готовят и какие блюда предпочитают

Те, кто редко готовят помногу, часто только для себя, а в семье 1-2 человека, вполне будет достаточно мощности 200-300 м³/ч

Чтобы не ошибиться в выбранной мощности, стоит учесть, сколько в семье человек, как часто готовят и какие блюда предпочитают. Те, кто редко готовят помногу, часто только для себя, а в семье 1-2 человека, вполне будет достаточно мощности 200-300 м³/ч.

Для кухни средних размеров и семьи из 3-х человек, в которой периодически любят готовить необычные блюда, требующие длительной работы газовой плиты, необходима система, мощностью 300-400 м³/ч.

Если в квартире проживает большая семья, или же вытяжную систему планируется ставить в большую кухню частного дома, потребуется оборудование, мощностью до 600 м³/ч. Если следовать этим простым указаниям, вентиляционная система будет полноценно удалять несвежий воздух из кухни, и работа с продуктами будет приносить только удовольствие.

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

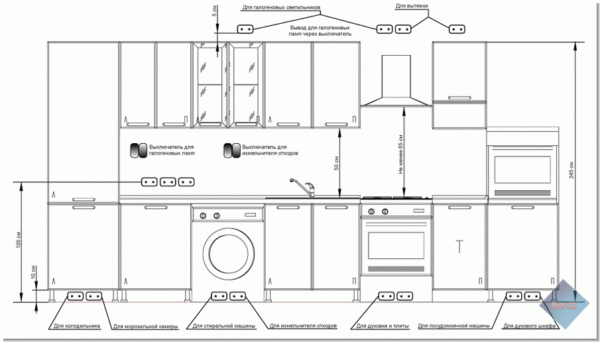

• Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
• Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
• Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
• Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
• Размечается место крепления конструкции.

• компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
• Перфоратором просверливаются отверстия под фиксаторы вытяжки.
• Вкручиваются шурупы.
• Пользуясь уровнем, проверяется горизонтальность монтажа.
• Навешивается вытяжка (без короба).
• Соединяется с вытяжной трубой, соединенной с каналом.
• Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
• Проводится пробный пуск технического устройства во всех режимах.
• При нормальной работе на заключительном этапе закрепляется короб.

Варианты установки вытяжной техники

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

• встроенного типа – вся установка маскируется в подвесном шкафу;

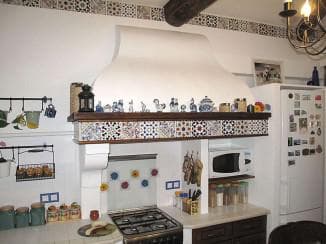

• каминного и купольного вида – конструкции фиксируются на стене;
• островная модель – компонуется на потолочине;
• угловая вытяжка – ставится в углу;
• плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются

• Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
• Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

У меня вторрй этаж.Дом 1975ГОДА.я снла газовую колонку 13 лет назад и пользуюсь эл.бойлером..над газовоэлектрической плитой находится вытяжка с трубой соединён. с обычной вентиляцией..это всё проверялось неоднократно..Вент канал для колонок у меня закрыт я им не пользуюсь..каждый год два раза проверяли.Вент каналы забиты были,но их два года назад чистили…Теперь пртшла очередная группа и сказала,что им каждые три месяца нужно будет проверять дым каналы(котор.под колонку)у меня он вообще закрыт вмтроенной кухне…и я должна вообщ е разобрать фасад кухни,хотя у них вмё есть в докуметах дома .И что в кухне не должно вообще быть вытяжки чтобы вмё было открыто.

Как проверить вентиляцию в квартире самостоятельно. Проверка вентиляции в квартире.

Не знаете, как подключить вытяжку на кухне к вентиляции

Важно

Как работает естественная вентиляция в многоквартирном доме. Как организовать правильный.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
