Как установить доводчик на дверь?

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

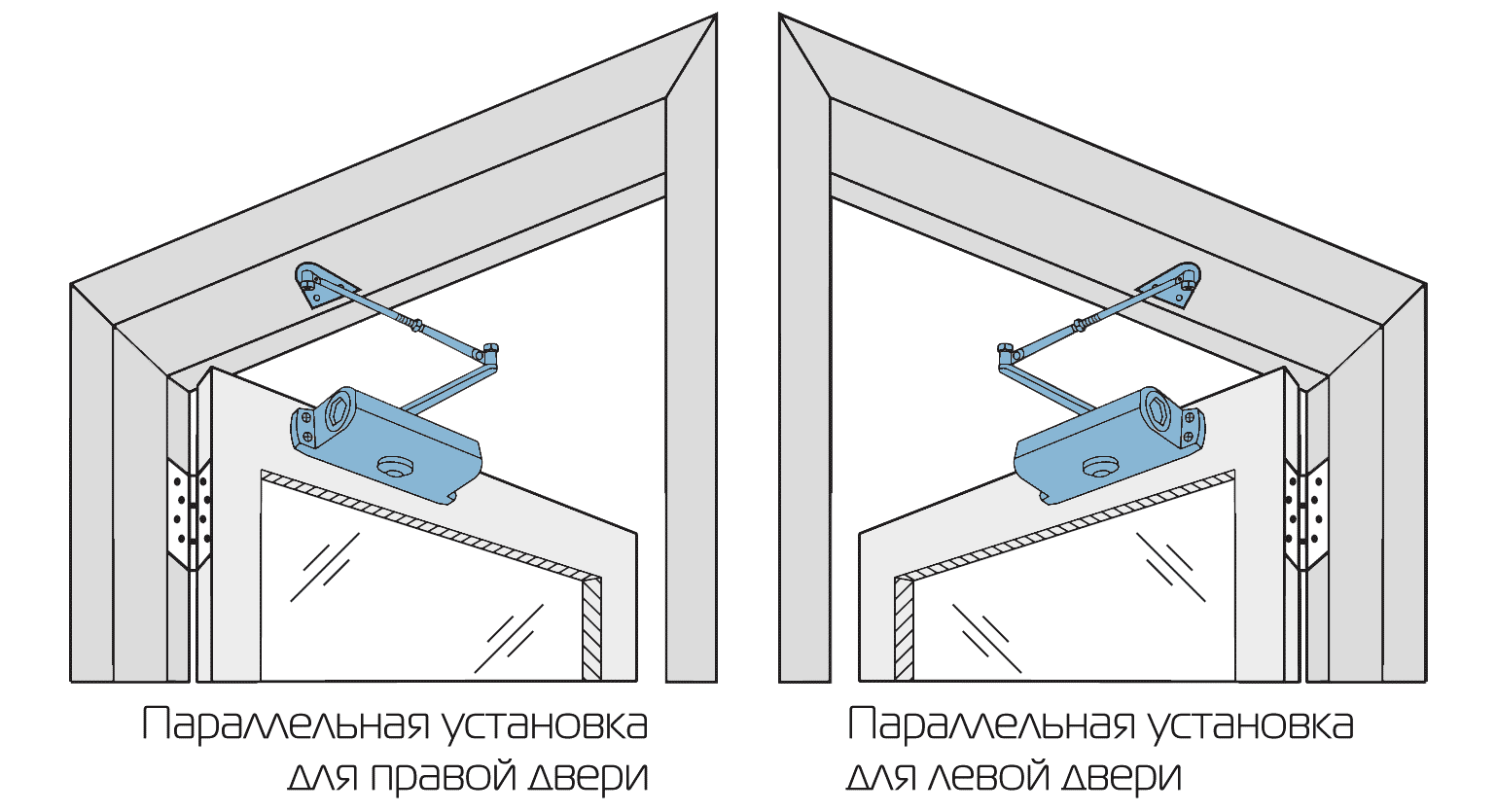

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

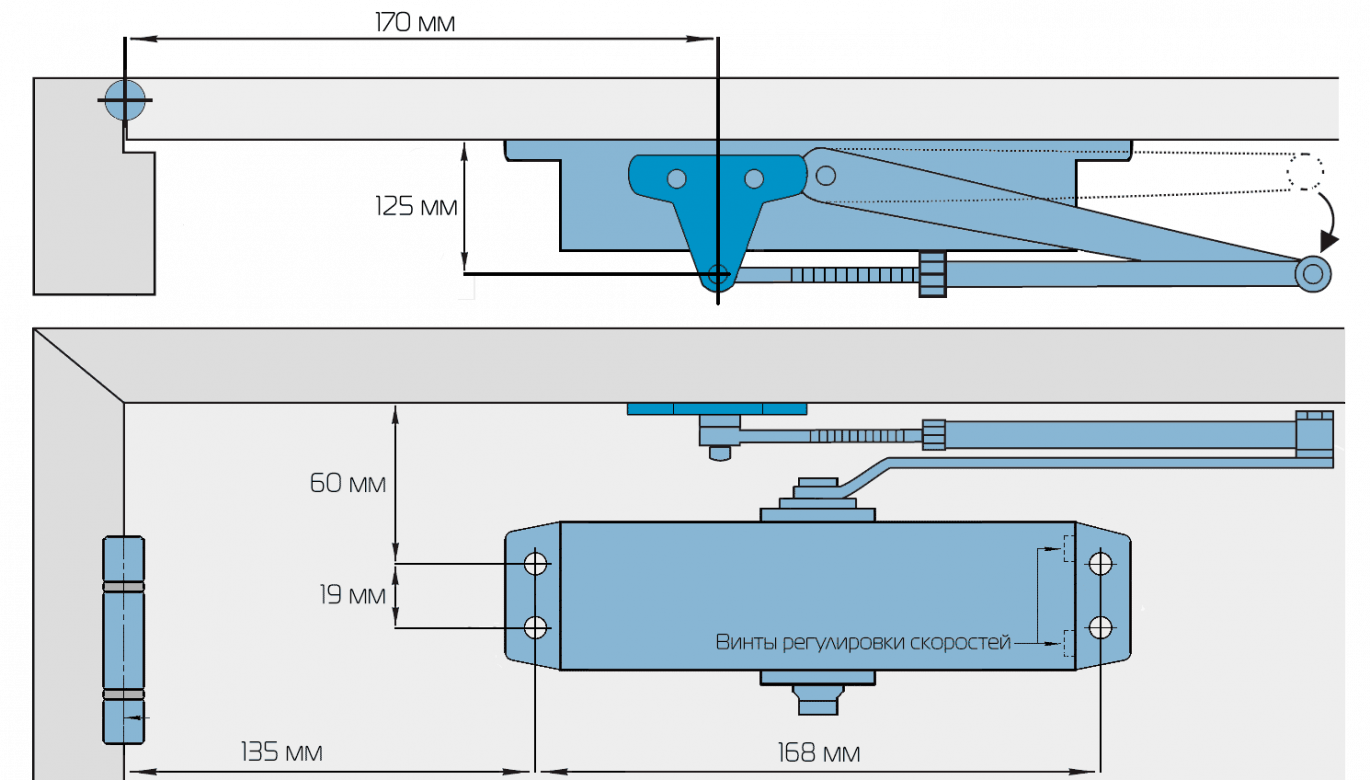

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

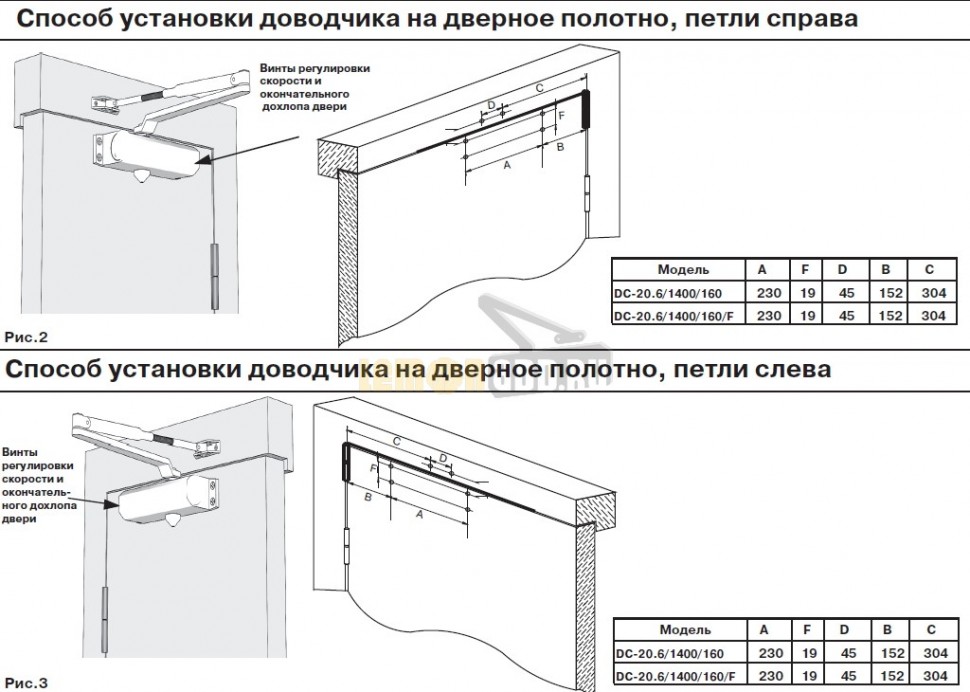

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Как выбрать подходящий доводчик

При покупке такого механизма прежде следует уточнить его подходящий размер. Разработан европейский стандарт EN 1154 классификации по размерам. Выделяют 7 градаций доводчиков с учетом величины закрывающего усилия. При выборе учитывают:

• размеры дверного полотна;
• его массу.

Первое условие. Подбирая подходящую модель доводчика, ориентируются на максимальные показатели двери. К примеру, ширина полотна – 900 мм, а вес – 70 кг. Тогда приобретается доводчик, имеющий размер ЕN-4.

Второе условие. Чтобы потребителям было удобно пользоваться дверями с доводчиками, эти механизмы разрабатываются с учетом диапазона допустимых возможностей. К примеру, могут указываться в технической документации пределы ЕN-2 ÷ ЕN-4.

Третье условие. Иногда усилия одного доводчика оказывается недостаточно. Тогда устанавливают пару таких систем.

Четвертое условие. Нужно покупать такую модель, чтобы она подходила к уже установленной двери по максимуму. Если выбирать систему, занижая характеристики, доводчик вскорости выйдет со строя.

Пятое условие. Доводчик может быть установлен в неотапливаемом помещении или даже со стороны улицы. Прежде чем покупать конкретную систему, следует выяснить, соответствует ли она подобным условиям эксплуатации. Ведь при температурных перепадах показатель вязкости масла, заполняющего гидравлическую систему, может значительно меняться.

Шестое условие. При выборе модели оцениваются ее функциональные возможности. Базовые регулировки большинства систем включают:

• изменение скорости закрывания двери;
• изменение силы пружины;
• изменение усилий для закрывания дверного полотна.

Учитывается сектор от 180º до 15º. А на конечном участке (так называемая доводка) – от 15º до 0º.

Регулировка установленного доводчика

Когда монтирование доводчика будет завершено, потребуется отрегулировать систему, чтобы хозяин комфортно пользовался дверью.

Скорость ее закрытия регулируется в 2-х диапазонах. У разных моделей различаются маркировка и расположение установочных винтов. Поэтому нужно внимательно изучать инструкцию, где указываются эти особенности. А вот сам принцип регулировки любой системы существенных отличий не имеет.

Первый этап. Соответствующий винт вращают, этим регулируя доводку двери до закрытого положения. Скорость и сила востребованного “дохлопа” имеют прямую зависимость:

• от конструкции двери;
• от ее массы;
• от того, оснащена ли она замком с защелкой (на двери подъезда с кодовым замком, к примеру, часто устанавливают тугую защелку), что расположен по периметру проёма уплотнительного контура.

Второй этап. Устанавливается наиболее приемлемая скорость, когда дверь находится в полностью закрытом положении, а затем открывается ориентировочно до угла 15º (с этого положения начинается доводка). Движение двери должно происходить плавно. Хорошая работа – это когда не отмечается остановок и рывков.

Третий этап. Должны плавно вращаться регулировочные винты. Вполне достаточно проверить работу в небольшом секторе. Если винты выкручивать или закручивать чрезмерно:

• механизм может поломаться;
• корпус разгерметизируется, из него вытечет масло.

Четвертый этап. Когда необходимо закрывать дверь с большим усилием, специальным винтом повышают в доводчике предварительную нагруженность рабочей пружины.

Определенные модели таких систем обладают дополнительными функциями. Особые правила регулировки обозначенных моделей указываются в инструкции.

Видео: Установка доводчика на дверь:

Выбор устройств по типу и классу мощности

В каталоге любого производителя дверной фурнитуры представлены разные виды таких изделий. Для комплектации своих металлических дверей компания Torex использует открытые и напольные (встроенные) модели. Открытыми моделями комплектуются стандартные входные двери в частных домах, подъездах, офисных зданиях и т.д.

Обратите внимание! На входную дверь лучше поставить уличный доводчик дверной морозостойкий. Такие изделия защищены от воздействия низких температур, потому даже сильные (до –30°С) морозы не оказывают отрицательного воздействия на их работу

Встроенные модели монтируются на распашных дверях. Компактные размеры позволяют сделать устройство почти незаметным (это актуально, если очень важен внешний вид помещения).

По мощности такие приспособления делят на 7 классов (в зависимости от ширины и массы створки). Устройство первого класса подойдет для легких межкомнатных дверей, а вот для входной металлической конструкции нужен доводчик от 5 класса и выше – такие изделия обеспечивают плавное закрывание створок массой от 100 кг.

Различные типы механизмов

электрический. Совмещает функции доводчика и замка. Маломощный электродвигатель питает редуктор с электромагнитным сцеплением. Механизм невелик, дверь может открываться нажатием кнопки и фиксироваться в открытом положении без износа механизма. В дорогих моделях возможна комплектация со считывателем карты. Доводчик для двери калитки с отключением закрывания удобен для маломобильных групп населения, а также если в дверь регулярно нужно провозить детскую коляску; доводчик пневматический – более универсальный, т.к. работает благодаря вакууму внутри поршня. Время его «жизни» ограничено только герметичностью, которую «удерживает» полиуретановая манжета. Варианты установки – как вертикально, так и горизонтально. Нуждается в смазке шарниров примерно два раза в год

С недорогими моделями могут поставляться некачественные крепежные пластины и болты – на это стоит обратить внимание;

• гидравлический – усилие открывание через шестерни передается на сжимаемый поршень. Усилие открывания, плавность закрывания можно регулировать с помощью болтов, выведенных на корпус.
• пружинный доводчик – самодельный, кустарный или заводского изготовления. Крепится на саморезы, имеет одну скорость. Обычно «держит» небольшие калитки весом до 30 кг. Регулировка усилия вручную. Безотказен, главное – чтобы пружина была защищена от сырости.

Для наружных доводчиков обычен рычажный механизм с верхним типом фиксации (справа или слева, в зависимости от двери).

Особенности установки скрытых доводчиков

Устройства скрытой установки принадлежат к одному из следующих типов:

1. Напольные. Обычно используются для стеклянных дверей, реже — для деревянных, ПВХ и металлических, когда требования к дизайну исключают навесной монтаж. Механизм утоплен в пол — видна только крепежная пластина. Такие устройства подвержены загрязнениям и повреждениям, они не подходят для уличной установки. Регулировка их достаточно сложна и требует наличия специальных инструментов.
2. Верхние. Требуют особой аккуратности при разметке и монтаже. Могут работать на уличных дверях, поскольку меньше страдают от грязи и поломок.
3. Встроенные в петли. Применяются для двусторонних дверей, типа арочных или салунных. Используются там, где проходят большие реверсивные потоки людей: метро, торговые центры и т.п.
4. Скрытые в дверной створке. Под них выбираются пазы, в которые монтируется механизм. Для регулировки требуются специальные инструменты.

Скрытые автодоводчики ограничены в габаритах, поэтому сила их пружины бывает недостаточной для тяжелых металлических полотен. В этом случае придется вернуться к классической схеме устройства.

Установка доводчика большинства скрытых моделей может быть выполнена своими руками, при этом уровень владения слесарными и общестроительными навыками потребуется более высокий.

Монтаж механизма

Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:

• Доводчик.
• Тяга из рычагов.

Комплект устройства

• Метизы для крепежа.
• Схема или чертежи доводчика для монтажа конструкции.

Схема монтажа механизма

Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.

Монтаж бывает:

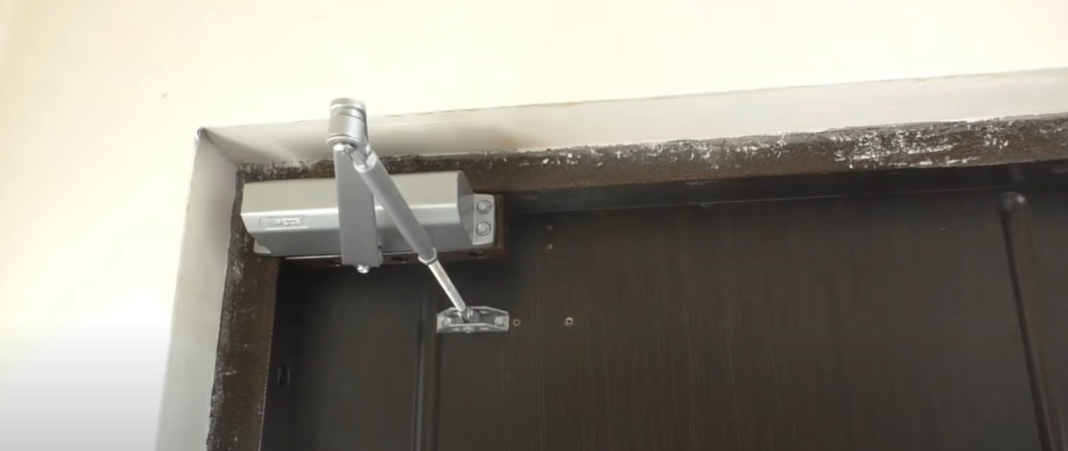

Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.

Внутренний монтаж доводчика

Наружным.

Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.

Для этого:

Схема монтажа скотчем наклеивается на дверь.

Монтаж доводчика

• Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
• Делается разметка.
• Сверлятся отверстия.
• Крепится корпус.
• Монтируется рычажная тяга.

Крепление механизма

Это две половинки, связанные между собой резьбой.

• Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
• При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.

Примеры монтажа конструкций

Настройка доводчика

Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.

Схема настройки устройства

На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.

При регулировке доводчика:

• Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
• Корректируется ускорение закрытия регулировкой винта 2.
• Дверь открывается до рабочего угла и отпускается.
• Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
• Больших усилий при выполнении регулировки прилагать не стоит.
• После 1/4 оборота винта, двери будут закрываться с замедлением.

Регулировка доводчика

Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.

Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.

Уход за доводчиком

Устройство механизма

Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:

• Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
• Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
• Нельзя ничего подкладывать под открытую дверь.
• Нельзя дверь тянуть «на себя», для ускорения этого процесса.
• Противопоказано «помогать» двери закрыться, придерживая ее.

Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.

Нюансы нестандартной установки

При установке иногда возникают ситуации, мешающие фиксировать доводчик обычным способом. В этих случаях применяют монтажные пластины и уголки, позволяющие сдвинуть место крепления корпуса или рычага туда, где это возможно.

К таким ситуациям относятся следующие:

• слишком легкие или, наоборот, тяжелые створки;
• глубокий дверной проем;
• узорная резьба на полотне;
• коробка глубоко утоплена в отделку.

Пластины и уголки подбирают исходя из конкретной ситуации. С выбором поможет определиться консультант.

Как монтировать на калитку

Для работы на улице следует выбирать морозоустойчивые модели. У некоторых калиток, особенно кованных, нет верхней перекладины. В такой ситуации рычаг фиксируют к боковой стойке, ориентировав соответственно монтажную пластину вдоль нее.

Даже зимние модели имеют свои ограничения по минимальной температуре воздуха. Если в регионе установки бывают сильные морозы, подойдет система на пневматике — она обойдется дороже, но не замерзает.

Как поставить дверной доводчик на металлическое полотно

Монтаж выполняется в той же последовательности, что и для деревянных, пластиковых дверей или стеклопакета. Следует лишь позаботиться о наличии сверл по металлу, соответствующем крепеже и для разметки использовать кернер вместо шила. Масса металлических дверей существенно выше, поэтому и автоматический доводчик нужно выбрать с большим усилием на рычаге.

Если полотно выполнено из тонких металлических листов, лучше сразу выбрать вариант с монтажной пластиной и сквозными болтами. Саморезы по металлу, зашедшие на один-два витка, быстро расшатываются.

Нюансы нестандартной установки

При установке иногда возникают ситуации, мешающие фиксировать доводчик обычным способом. В этих случаях применяют монтажные пластины и уголки, позволяющие сдвинуть место крепления корпуса или рычага туда, где это возможно.

К таким ситуациям относятся следующие:

• слишком легкие или, наоборот, тяжелые створки;
• глубокий дверной проем;
• узорная резьба на полотне;
• коробка глубоко утоплена в отделку.

Пластины и уголки подбирают исходя из конкретной ситуации. С выбором поможет определиться консультант.

Как монтировать на калитку

Для работы на улице следует выбирать морозоустойчивые модели. У некоторых калиток, особенно кованных, нет верхней перекладины. В такой ситуации рычаг фиксируют к боковой стойке, ориентировав соответственно монтажную пластину вдоль нее.

Даже зимние модели имеют свои ограничения по минимальной температуре воздуха. Если в регионе установки бывают сильные морозы, подойдет система на пневматике — она обойдется дороже, но не замерзает.

Как поставить дверной доводчик на металлическое полотно

Монтаж выполняется в той же последовательности, что и для деревянных, пластиковых дверей или стеклопакета. Следует лишь позаботиться о наличии сверл по металлу, соответствующем крепеже и для разметки использовать кернер вместо шила. Масса металлических дверей существенно выше, поэтому и автоматический доводчик нужно выбрать с большим усилием на рычаге.

Если полотно выполнено из тонких металлических листов, лучше сразу выбрать вариант с монтажной пластиной и сквозными болтами. Саморезы по металлу, зашедшие на один-два витка, быстро расшатываются.

Регулирование доводчика при монтаже

Основными регулируемыми параметрами являются: закрывающая сила, угол распахивания, скорость передвижения полотна. При слишком тугом передвижении, дверьми не смогут пользоваться дети, будут прижиматься домашние животные, а также будет возникать дополнительная нагрузка при погрузочных и разгрузочных работах. А с резким закрыванием дверей можно получить удары, синяки и прищемить конечности.

Темп передвижения двери

По завершении установки необходимо узнать, как регулировать доводчик двери для удобности в использовании. Самостоятельная регулировка усилия устанавливается винтом. При слишком быстрых дверях, винтик крутят на половину оборота по направлению часовой стрелки. При медленных движениях винтик перемещается в противоположную сторону на половину оборота. Чем слабее завинчены винтики, тем быстрее масло перемещается по конструкции и быстрее работает устройство.

Попробовав несколько раз покрутить винтики в разные стороны, вы поймете, какая скорость подходящая. Для входных дверей, балконных устанавливают быстрое закрывание. Оно позволяет меньше попадать насекомым, сквознякам и посторонним людям. Медленную скорость устанавливают для межкомнатных полотен.

Установка дохлопа

Очень важна регулировка доводчика двери по силе дохлопывания. При сильном хлопке и грохоте будет разрушаться дверная коробка. Поэтому требуется отыскать оптимальную скорость.

Дохлоп действует на последних 25см. от внешнего дверного края. Настраивают его так же как и главный ход – изменением положения винта. Его нужно повернуть так, чтобы скорость не сильно ударяла косяк и полотна. Обычно устанавливают среднее положение, при котором срабатывает замедление конструкции с аккуратным полным примыканием.

Калибровка открытого положения

Не редко требуется удерживать распахнутое положение дверец при отсутствии домофона или при перевозе мебели. Такая регулировка дверных доводчиков производится при наличии функционала «hold open(открытая дверь)». Настраивание происходит следующим способом:

1. Открывают створку под 90 градусов.
2. Закрепляют специальный фиксатор, позволяющий держать дверцы открытыми.

Интересно! При установке другого градуса, функция не сработает.

Чтобы вернуть двери из зафиксированного положения, полотна тянут на себя.

Монтаж механизма

Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:

• Доводчик.
• Тяга из рычагов.

Комплект устройства

• Метизы для крепежа.
• Схема или чертежи доводчика для монтажа конструкции.

Схема монтажа механизма

Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.

Монтаж бывает:

Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.

Внутренний монтаж доводчика

Наружным.

Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.

Для этого:

Схема монтажа скотчем наклеивается на дверь.

Монтаж доводчика

• Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
• Делается разметка.
• Сверлятся отверстия.
• Крепится корпус.
• Монтируется рычажная тяга.

Крепление механизма

Это две половинки, связанные между собой резьбой.

• Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
• При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.

Примеры монтажа конструкций

Настройка доводчика

Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.

Схема настройки устройства

На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.

При регулировке доводчика:

• Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
• Корректируется ускорение закрытия регулировкой винта 2.
• Дверь открывается до рабочего угла и отпускается.
• Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
• Больших усилий при выполнении регулировки прилагать не стоит.
• После 1/4 оборота винта, двери будут закрываться с замедлением.

Регулировка доводчика

Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.

Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.

Уход за доводчиком

Устройство механизма

Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:

• Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
• Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
• Нельзя ничего подкладывать под открытую дверь.
• Нельзя дверь тянуть «на себя», для ускорения этого процесса.
• Противопоказано «помогать» двери закрыться, придерживая ее.

Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.

Монтаж доводчика

В стандартную комплектацию любого доводчика должны входить следующие элементы:

• рычажная тяга;
• крепежные детали;
• доводчик.

Устанавливаться доводчик может непосредственно на дверь или на дверную коробку, а его монтаж может быть внутренним или наружным, он подбирается мастером исходя из предназначения двери, требований к открыванию и условий эксплуатации.

Для наружных дверей чаще всего используется внутренний монтаж, при котором доводчик фиксируется на дверной коробке. Это делается потому, что далеко не все типы современных доводчиков могут работать при низкой температуре.

После того, как будет выбрано место установки доводчика, необходимо закрепить механизм и смонтировать рычажную тягу, состоящую из двух частей, которые соединены резьбой. Для удобства выставления угла закрывания и открывания двери, величина которого равна 90 градусов, рычаг имеет возможность регулировки по длине.

Доводчик заработает с первого раза, если он был размещен и установлен правильно, в соответствии со схемой.
