Какими способами можно провести усиление свайного фундамента?

Изоляция цоколей от влаги

Эксперты советуют проводить гидроизоляцию цоколя до уровня первого этажа, чтобы исключить проникновение влаги в стены дома даже в период сильных снегопадов.

Правильно организованная отмостка не позволит атмосферным осадкам скапливаться вокруг дома, но на практике этого недостаточно.

Для отделки цоколя нужно использовать облицовочные материалы с высокой степенью гидроизоляции и морозостойкости. При этом не стоит экономить на качестве стройматериалов, чтобы исключить проникновение влаги в стены дома.

Много важной и полезной информации о свайно-ростверковом фундаменте найдете в этом разделе

Для чего фундаменты усиливают и какие типы свай применяются

Укрепление фундамента требуется в некоторых случаях:

• Неправильное проектирование и выбор конструкции с недостаточными прочностными и несущими характеристиками.
• Просадка грунта, в результате которой начало разрушаться строение.
• Необходимость усиления при надстройке здания, или при строительстве нового сооружения в непосредственной близости.

Для укрепления существующих фундаментов применяют практически все виды свай:

• винтовые;
• буронабивные;
• буроинъекционные;
• забивные.

Также используется метод обжига для закрепления грунта. При нем не применяется непосредственно свая, но используется оборудование для устройства скважин, в которые потом подается топливо. После сжигания топлива в скважине основание становится более прочным и прекращается его осадка.

Усиливают все типы фундаментов – ленточные, свайные, плитные. Чаще всего реконструкция требуется для лент. Также укрепляют свайные фундаменты, если необходимо увеличить их несущую способность. Проще всего усилить свайные конструкции с высоким ростверком. При этом требуется минимум земляных работ.

Способы усиления основания дома

Строители располагают обширным арсеналом средств и методов для усиления фундамента старого дома. При этом способы, проверенные временем, не теряют актуальности. Для выбора наиболее оптимального необходимо разобраться в преимуществах и недостатках каждого из них, применительно к конкретному случаю.

Способы укрепления фундамента

Укрепление ленточного фундамента

Основанием большинства частных домов является ленточный фундамент. Характеристики таких оснований имеют техническую возможность локального превышения нагрузок выше нормативных. Этот тип фундамента может испытывать на себе местное пучение грунта. Все виды фундаментов сооружаются на постелистом камне

При его просадке важно своевременно остановить этот процесс

Укрепление фундамента ленточного типа

Для этого вырывается яма под углом в 35 градусов в непосредственной близости с фундаментом. Ее глубина должна достигать уровня укладки постелистого камня. Затем в полученную яму помещается труба, диаметр которой составляет 150-200 мм. С ее помощью происходит заливка тощего раствора бетона, которую продолжают до момента полного насыщения им грунта. На этой стадии необходимо приостановить все работы на пару часов. В это время следует провести наблюдение над поведением грунта в плане насыщения раствором.

Если раствор будет уходить, то продолжают заполнение ямы спустя несколько суток.

Как показывает практика, для полного насыщения грунта требуется двух- или трехкратное повторение процедуры. Контроль над ситуацией осуществляется маячками. В случае незначительного изменения их положения переходят к очередному этапу.

По контуру фундамента роют канаву с шириной 200-350 мм. На ее дне и на внешней стороне сооружается из досок конструкция, подобная опалубке. В фундамент вбиваются штыри, и к ним крепится армировочная сетка. В полученную арматуру заливается бетонный раствор, которой имеет наполнитель из мелкой фракции гравия и щебня. Подобное сооружение даст возможность существенно усилить этот угол дома и равномерно распределить нагрузки в горизонтальной плоскости, что остановит процесс проседания дома.

Реставрация фундамента с трещинами

Трещинообразование в цоколе и перекос несущих конструкций могут иметь различный характер. Поэтому первоочередной задачей является выяснение характера происходящих процессов, чтобы найти адекватный способ укрепления фундамента дома.

Реставрация фундамента с трещинами

В случае наличия разрушений по периметру фундамента по причине увеличения нагрузок или воздействия влаги, роют траншею, которая повторяет его контуры. После этого производится тщательным образом очистка поверхности от слоя штукатурки и налипшей грязи. Далее металлическая сетка фиксируется анкерами, вбитыми в цоколь. В заключении осуществляется послойная заливка бетонного раствора с тщательной утрамбовкой.

Если материалом фундамента служит бутовый камень, монолитная плита бетона или комбинаций материалов на основе бетона, то используется уширенная обойма из железобетона. В этом случае требуется осуществить надежную фиксацию, применив при этом сквозную анкеровку, с материалом старой кладки. Идея сооружения подобной конструкции состоит в том, что старый и новый фундамент работают как единое целое.

Частичная замена фундамента

Если фундамент вышел из строя полностью, возникает необходимость осуществления его замены. Для реализации этой задачи его полностью разгружают, и одновременно устойчивость строения сохраняется.

Разгрузка

Осуществить это мероприятия можно путем монтажа, так называемых, стульев, которые выполняются из дерева. Их установка происходит перпендикулярно относительно фундаментных лежней. Для фиксации здания могут быть использованы столбы, заведенные под стены. Не исключается использование раскосов для удержания цоколя и передачи усилий под углом к грунту.

До начала ремонтно-восстановительных работ следует произвести установку маячков. Это необходимо, чтобы можно было обнаружить вероятный процесс деформации в ходе этих работ. После этого приступают непосредственно к реализации намеченных мероприятий, которые начинаются с рытья котлована. Кладка фундамента происходит участками, длина которых не должна превышать двух метров.

Стены при производстве земляных работ должны быть укреплены подкосами. Далее под фундамент делают подкоп, и вынимается грунт. Затем производится монтаж опалубки и основания для сооружаемого фундамента. Подошву очищают, и, где это требуется, осуществляется ее демонтаж. Старая и новая кладка фиксируются между собой при помощи жесткого цементного раствора и щебня. Завершив подводку фундамента в одном месте, ее можно продолжить в другом.

Усиление фундамента сваями

Существует множество разновидностей свай, с помощью которых можно укрепить фундамент.

Буроинъекционные сваи

Придать конструкции дополнительную прочность можно при помощи буроинъекционных свай. В последнее время эта техника пользуется значительной популярностью. Но из-за применения инновационных технологий, недешёвых материалов, буровой техники и привлечения специалистов такой способ считается довольно дорогим.

Суть технологии состоит в следующем:

1. С двух или четырёх сторон старого фундамента (в зависимости от индивидуальных особенностей основания и дома) пробивается несколько наклонных скважин диаметром 15–25 см. Скважины углубляются до упора в твёрдую породу. Они должны располагаться с наружной и внутренней стороны основания на расстоянии 1,5 м друг от друга.

2. В полученные отверстия заливается цемент или бетон высокой прочности и закладывается надёжный стальной арматурный каркас.
3. Конструкция прикрепляется к основанию при помощи анкеров.

После высыхания раствора образуется новый фундамент из свайных конструкций, по прочности и надёжности напоминающий монолит, на котором базируется строение.

Придать конструкции дополнительную прочность можно при помощи буроинъекционных свай

Микросваи

В некоторых случаях используются микросваи. Их диаметр составляет 150–300 мм. В процессе бурения можно заполнить скважины раствором. Этот метод предполагает использование буровых штанг. Оставаясь внутри сваи, они обеспечивают более надёжное укрепление фундамента.

С помощью микросвай можно усилить не только фундамент, но и грунт

Видео: усиление фундамента микросваями

Вдавливаемые сваи

Для передачи нагрузки на твёрдые глубокозалегающие грунты применяются вдавливаемые сваи. Их устанавливают с использованием специального оборудования. Балки, монтируемые в основание, обеспечивают хорошую состыковку фундамента и свай.

Видео: усиление фундамента вдавливаемыми сваями

Выносные сваи

Метод усиления фундамента выносными сваями используется при повышенном уровне грунтовых вод. Фундамент выносят на сваи. Связующим звеном между сваями и основанием является железобетонная балка, пропущенная через фундамент.

Фундамент выносят на сваи

Металлические трубчатые сваи

Установка металлических трубчатых свай производится с обеих сторон платформы. Для этого используется метод сварки с применением специальной техники. Для установки свай монтируется железобетонный каркас и связывается с балками, опирающимися на домкраты.

Металлические сваи связываются железобетонной балкой

Основные способы

Существует множество различных технологий реставрации и укрепления свайных фундаментов. Конкретный вариант подбирают с учетом характера и локализации возникших повреждений. Может потребоваться усилить сами сваи, ростверка, всего фундамента дома или почвы под ним.

Одним из наиболее доступных способов является обустройство железобетонной обоймы вокруг каждого свайного ствола. При этом тело каждой сваи оголяют на всю глубину ее залегания, очищают от грунта, высверливают отверстия для монтажа арматуры, создается сетчатый каркас, после этого опалубка заливается бетоном.

Также возможно создание дополнительных опор, располагающихся вплотную к имеющимся сваям. Усиление может осуществляться путем обустройства свайных конструкций любых типов (винтовых, буроинъекционных, забивных, буронабивных) в зависимости от состояния фундамента и условий проведения ремонтных работ. При монтаже новых свай в большинстве случаев необходимо поднимать здание на домкратах, чтобы качественно установить дополнительные опорные конструкции.

Устройство буроинъекционных свай

Что такое буроинъекционная свая, и как она устроена? Это конструкция из бетона, которую устанавливают под углом 300-450 к стенкам фундамента для того, чтобы она взяла на себя несущие нагрузки от ремонтируемого локального участка (строители говорят – разгрузила). Технология ремонта основания буроинъекционными сваями технически несложная, кроме одного пункта: установить их самостоятельно и без специального оборудования практически невозможно.

Свая делается из бетона с наполнителями мелких фракций, не армируется, но таким способом можно укрепить любой фундамент. Бетон в этой технологии используется везде – и при создании сваи, и при ее заливке, и при проведении инъекций, так что основной недостаток этого метода – дороговизна, связанная не только с приготовлением большого объема раствора, но и с его доставкой. Скважин для монтажа свай может понадобиться от нескольких единиц до нескольких десятков, а при минимальном диаметре скважины 30 см и глубине заложения опоры до нескольких метров получится внушительная цифра расхода смеси. На практике глубина погружения сваи зависит от уровня промерзания грунта, и бурить нужно на 0,5-0,7 м ниже этой точки.

Устройство и монтаж буроинъекционных свай

Преимущества буроинъекционных свай при усилении и ремонте оснований:

1. Монтировать сваи можно в труднодоступных для строительной техники местах;
2. Укрепить можно даже фундаменты зданий, находящихся в зоне сильных промышленных вибраций:
3. При использовании природного камня-дикаря получается не самое прочное основание, которое может смещаться вбок со временем, но применение буроинъекционных свай укрепляет и такие старые конструкции;
4. Профессиональное проектирование свай использует классические методики, позволяющие узнать количество опор и тип конструкции;
5. Буроинъекционные сваи имеют идеальную несущую способность, что позволяет им выдерживать вес любого здания, стоящего на рыхлом или песчаном грунте, так как скважина бурится ниже уровня слабых слоев почвы.

Спецтехника для монтажа свай Фундамент рекомендуется усиливать в таких случаях:

1. В фундаменте начали появляться трещины;
2. Происходит локальная усадка здания. Это может проявляться как по углам, так и по периметру стен дома;
3. При реставрации аварийного здания, текущее состояние которого необходимо сохранить до начала ремонта;
4. При необходимости защиты фундамента от промышленных или производственных вибраций. Как пример – вибрации грунта в зоне железнодорожных узлов или крупных автотрасс;
5. При необходимости замены разрушенной винтовой сваи или столбчатой опоры можно использовать буронабивную сваю;
6. При укреплении здания в зоне плотной застройки – в центре города, к примеру.

Монтаж сваи внутри здания Последовательность рабочих операций по укреплению фундаментов с применением буроинъекционных свайных опор:

1. Перед составлением проекта ремонтируемого основания делается расчет новой конструкции, после чего разрабатывается сам проект;
2. Путем изысканий устанавливается тип и свойства грунта, количество слоев и глубина залегания прочного слоя;
3. По разметке в проекте бурятся скважины – угол бурения 300 от вертикальной оси, глубина – расчетная;
4. Бетонный раствор для инъекций должен быть средней плотности с низкой дисперсностью;
5. Спецтехникой или мощным насосом, создающим необходимое давление, бетонный раствор подается в скважину;
6. Скважины соединяются арматурой друг с другом и с ремонтируемым фундаментом.

Создание и заливка буроинъекционных свай

Усиление фундаментов буроинъекционными сваями

Это относительно новый метод для реконструкции. Он применяется в том случае, если обнаружены признаки осадки строения. Чаще всего осадка проявляется трещинами в стенах и самом фундаменте. Также буроинъекционные сваи применяют и для других случаев. В общем, процесс работ проходит по следующему плану:

• Через существующий фундамент бурят отверстия для свай. Для бурения используют специальные механизмы. Глубину и угол скважины рассчитывают, исходя из состава грунта, уровня осадки существующего здания, наличия грунтовых вод, нагрузки на основание.
• Для работы приготовляется раствор из смеси песка и цемента.
• Готовая смесь инъекционным методом под давлением подается в скважину. Такой метод позволяет полностью заполнить отверстие и уплотнить грунт вокруг будущей сваи. Бетонирование проводится одновременно с извлечением шнека от бура.
• Непосредственно после заполнения скважины в нее опускается каркас из арматуры способом вибропогружения.
• Проводится опрессовка свай после их изготовления.
• После твердения бетона свая и существующий фундамент начинают работать как одна конструкция. Нагрузка передается на более глубокие слои грунта. Разрушение стен прекращается.

В чем плюсы и минусы такой технологии? Основные преимущество таких свай:

• их можно устраивать большого диаметра и на большую глубину;
• при работе не возникает большой шум и динамическая нагрузка на соседние строения;
• буроинъекционные сваи удобны для использования на склоне с оползнем;
• высокая скорость изготовления.

К минусам таких конструкций относят необходимость использование дорогих материалов и оборудования.

В большинстве случаев сваи располагают под углом к поверхности грунта, это связано с тем, что они должны проходить сквозь существующий фундамент. Но существует и способ усиления фундамента вертикальными буроинъекционными сваями. Для этого скважины бурят рядом с лентой, а соединение их в единую конструкцию происходит путем бетонирования и увеличения подошвы существующего основания.

Основные ошибки индивидуальных застройщиков

При возведении заглубленного фундамента дома на участке отрывается котлован, пазухи которого позже засыпаются инертными материалами. Чтобы сделать самостоятельно малозаглубленный или незаглубленный фундамент на глинистом грунте без нарушений СП, необходимо выполнить комплекс мероприятий по снижению сил пучения. Поэтому пучинистые почвы основания заменяются подстилающим слоем из щебня или песка.

В любом из этих вариантов создается техногенная зона, в которой неизбежно собирается верховодка, так как проницаемость нерудных материалов в подстилающем слое и засыпанных пазухах гораздо выше, чем природного грунта. Поэтому любая влага возле цоколя жилища будет накапливаться под землей, разрушать бетонные конструкции. Лента отмостки должна быть шире пазух котлована и свеса кровли, а в ее наружный край должна быть интегрирована ливневка (лотки, желоба, точечные дождеприемники).

При изготовлении отмостки индивидуальный застройщик часто совершает ошибки:

• глиняный замок – этот материал действительно не пропускает воду снаружи, но впитывает ее и резко увеличивается в объеме при замерзании, результатом чего становится разрушение бетонной стяжки или асфальта;
• недостаточная ширина – в отсутствие кровельного водостока потоки воды беспрепятственно размывают почву возле бровки отмостки, проникают в землю, причиняют ущерб фундаменту дома, в бетонных конструкциях которого раскрываются множественные трещины;
• жесткая связь отмостки с фундаментом – остаточные силы пучения не могут вытолкнуть на поверхность тяжелую плавающую плиту, ленту МЗЛФ или столбы ростверка, но легко приподнимают отмостку, которая стремится разорвать фундамент или накренить его;
• отсутствие утеплителя – особенно актуально для жилищ временной и сезонной эксплуатации, домов с перекрытием по лагам, так как прилежащие к бетонным конструкциям почвы промерзают и вспучиваются.

Обязательно делайте компенсационные швы.

Существующее мнение, что отмостка должна создаваться на этапе благоустройства территории или ландшафтного дизайна по окончании строительства коробки здания и крыши, является ошибочным. Даже во время строительного сезона возможны обильные осадки. При «долгострое» фундамент остается не нагруженным в зиму. Эти факторы отрицательно влияют на ресурс подземной конструкции, поэтому отмостку следует залить сразу после завершения нулевого цикла, гидроизоляции и утепления наружных граней ленты, плиты или столбов ростверка.

Правильно изготовленная отмостка должна примыкать к фундаменту через демпферный слой. Между этими конструкциями должна быть установлена специальная эластичная лента.

Усиление ленты железобетонного фундамента

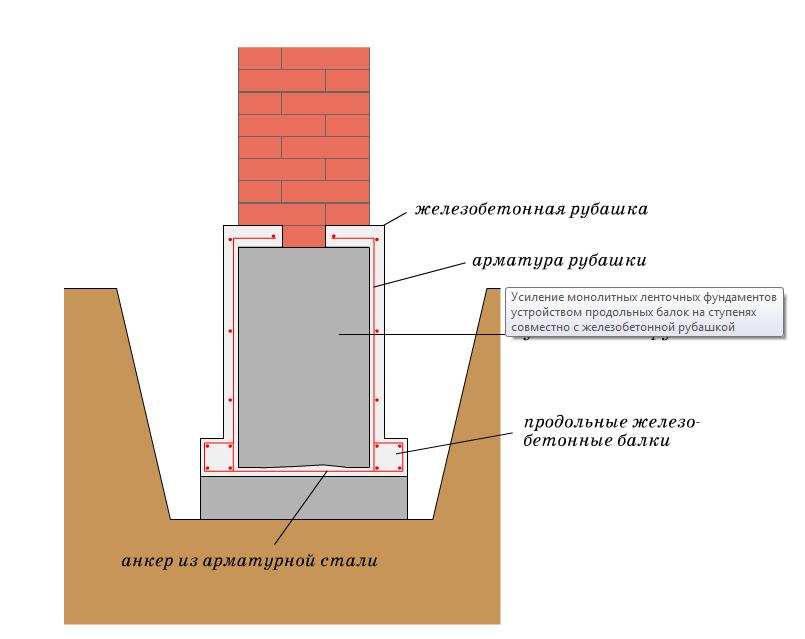

Усиление фундамента железобетонной рубашкой Существует несколько способов усиления железобетонной ленты свайного основания. Они зависят от типа повреждения и причин. Сам процесс восстановления частей заглубленного и незаглубленного фундаментов почти ничем не отличается.

При ремонте повреждений наружного бетонного слоя ростверка (выветривание, появление трещин, коррозия) используют цементный раствор, который под давлением наносят на поверхность поврежденного участка фундамента.

Такой процесс называют торкретированием. Перед началом работ поверхность ростверка зачищают металлической щеткой, затем продувают компрессором и промывают струей воды под напором.

Для проведения работ потребуется сетка из металла с ячейками размером 5-10мм, выполнена из проволоки диаметром 5мм. Дальше с помощью перфоратора на поврежденной стороне ростверка высверливают отверстия глубиной 15-25см с расстоянием 50-80см, в них вмонтируют анкера, к которым крепят подготовленную металлическую сетку.

Усиление фундамента монолитным поясом Для того чтобы укрепить более масштабные повреждения ленты свайного фундамента потребуются более масштабные восстановительные работы. При этом на поврежденном участке ростверка высверливают отверстия под углом к сваям.

Их называют шпурами, и диаметры их должны быть 40-80 см. Располагают отверстия таким образом, чтобы максимальным образом охватить поврежденный участок.

Длина шпуров не должна превышать 0,4 толщины фундамента при высверливании с двух сторон и 0,75 — при высверливании отверстий с одной стороны. Количество шпуров неограниченно и зависит от размера поврежденного участка. Также следует учитывать то, шпуры должны проходить между прутами арматуры.

После окончания сверления шпуров их следует промыть струей воды под давлением и залить бетонным раствором, который готовят в соотношении от 1:10 до 1:1. При более серьезных разрушениях ростверка на поврежденный участок сооружается так называемая обойма.

Усиление фундамента Технология

При существенном разрушении фундамента, значительном увеличении нагрузки на него или низкой несущей способности, принимают меры к усилению всего свайного фундамента в целом.

При этом грунт вокруг свайных стволов и под их основанием, исчерпавший свои несущие способности, закрепляют следующими способами:

• Цементацией
• Смолизацией
• Силикатизацией
• Обжигом

Выбор конкретной технологии усиления почвы вокруг свайного фундамента выполняется исходя из типа грунта.Важно: силикатизация применяется для укрепления крупных песчаных и лессовидных грунтов, смолизация — для мелких песков, цементация — для гравелистой и глинистой почвы. Технология реализации данных методов идентична, отличаются они лишь составом нагнетаемого в почву раствора

При силикатизации используется раствор силиката натрия, который, при контакте с содержащимися в лессовидных грунтах солями кальция, в результате химической реакции переходит в кремниевый гель, который отвердевает и превращает песок в твердую, монолитную породу. При смолизации аналогичный эффект достигается за счет использования раствора из карбамидной смолы и добавленной в нее соляной кислоты

Технология реализации данных методов идентична, отличаются они лишь составом нагнетаемого в почву раствора. При силикатизации используется раствор силиката натрия, который, при контакте с содержащимися в лессовидных грунтах солями кальция, в результате химической реакции переходит в кремниевый гель, который отвердевает и превращает песок в твердую, монолитную породу. При смолизации аналогичный эффект достигается за счет использования раствора из карбамидной смолы и добавленной в нее соляной кислоты.

Рис: Процесс цементации грунта под фундаментом

Нагнетание раствора в почву вокруг фундамента выполняется посредством инъекторов — забиваемых в грунт металлических труб, нижняя часть которых (высотой от 50 до 100 см) имеет отверстия перфорации. Инъекторы забиваются в почву на глубину 6-8 м. посредством пневмомолотов с массой бойка до 30 кг, извлечение труб ведется копровыми установками либо гидравлическими домкратами. Технология обжига грунта заключается в сгорании топливной смеси (газообразной либо жидкой) внутри пробуренных в почве вокруг фундамента скважин. В процессе сгорания в скважине искусственно поддерживается высокое давление (до 5 мПа) за счет нагнетания сжатого воздуха. Под воздействием воздуха внутрь грунта проникают раскаленные газы, что приводит к образованию пласта обожженной, высокотвердой породы, толщина которого может варьироваться в пределах 4-30 м. (в зависимости от времени обжига и объема используемой топливной смеси).

Рис: Схема обжига грунтов под фундаментом

Важно: метод обжига позволяет укреплять грунты на глубину до 15 метров. Технология дает увеличение плотности и грузонесущей способности почвы, что приводит к увеличению несущих свойств самих свайных опор

Усиление фундамента производится чаще всего погружением дополнительных свай, размещенных за пределами контура фундамента. В дальнейшем на них передается нагрузка, посредством упорных горизонтальных балок, которые пропущены через стены или ростверк.

Рис.: Буроинъекционное усиление фундамента

Еще один способ – усиление с применением набивных свай, а также свай в металлических оболочках, которые погружаются по звеньям в грунт при помощи домкрата и заливаются бетоном.

Мы применяем все способы усиления фундаментов, предполагающие погружение дополнительных свай или буровые работы. Для этого компания оснащена всем необходимым оборудованием и техникой.

Так же рекомендуем посмотреть:

1. Свайный фундамент для строений
2. Свайный фундамент и дома на сваях

Наша компания занимается забивкой свай — обращайтесь, поможем!

Советы по усилению фундаментов

Достаточно часто в строительстве зданий и сооружений можно столкнуться с проблемой, когда фундамент находится в аварийном состоянии.

Цена обновления

Итоговая стоимость включает в себя следующее:

1. Стоимость свай и швеллеров.
2. Покупка или аренда необходимых инструментов и устройств.
3. Оплата труда рабочим (если использовался наёмный труд).
4. Разработка проекта. Она необходима для качественной установки фундамента.

Если для работы нанимать профессионалов, то они выполнят работу под ключ. В этом случае к указанным затратам добавится прибыль предприятия. Выбирая то, как будут проводиться работы, нужно помнить, что в данном случае приоритетным является качество и надёжность полученной конструкции.

В качестве примера стоимости работы при выполнении под ключ можно привести следующие расценки:

Размер дома (м)	Стоимость материала (тыс. руб.)	Цена работы (тыс. руб.)	Полная стоимость (тыс. руб.)
5×5, 6×6	59	43	102
6×8, 6×9	82	51,5	133,5
8×8, 9×9	112	63,9	175,9

Стоимость указана без учёта доставки.

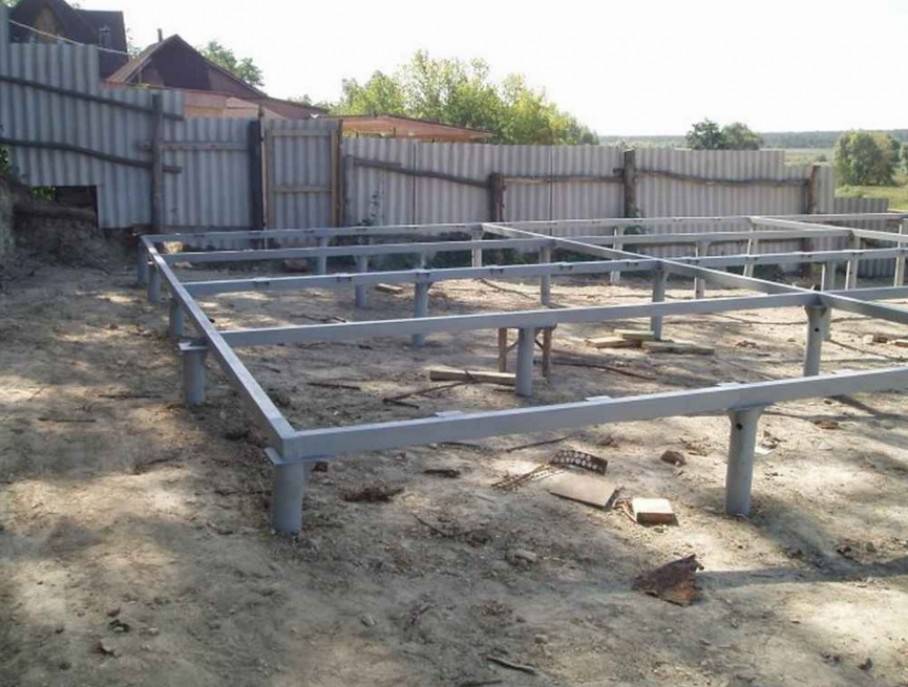

Способ повязки швеллером

Отличие технологии обвязки швеллером от методики установки профилированной трубы состоит в отсутствии стандартных оголовков.

Швеллер устанавливается широкой стороной кверху, образуя горизонтальную площадку по всем балкам обвязки.

В остальном порядок действий аналогичен технике установки профильной трубы.

Обычные размеры швеллера м для свай диаметром до 108 мм (для них используют швеллер 160 мм).

Сварные соединения дополнительно фиксируются болтовыми соединениями с помощью «косынок».

Сварку должен производить профессиональный квалифицированный специалист, имеющий допуск к работам с ответственными конструкциями. Гидроизоляцию обвязки выполняют традиционными обмазочными материалами или защитными полимерными покрытиями

Преимущества и недостатки свайно-ленточного фундамента

При закладке дома строители чаще всего выбирают ленточный тип фундамента, самый простой в укладке и надёжный. Однако использовать его не всегда разумно.

На нестабильных грунтах, чтобы надёжнее закрепить строение, применяют свайно-ленточный фундамент. Сваи опираются на надёжные почвенные слои, а лента равномерно распределяет нагрузку между ними.

Чтобы понять, нужен ли вам такой фундамент, узнайте для начала о его плюсах, минусах, нюансах обустройства.

Описание и особенности

Свайно-ленточный фундамент позволяет возводить постройки на сложном рельефе. Роль ленты исполняет ж/б основа, которую называют ростверком. Сваи же можно выполнить как из железобетона, так и из металла, чистого бетона, дерева. У свайно-ленточного фундамента есть несколько разновидностей, которые основаны на различиях принципа опоры и материала свай:

• кирпичная;
• монолитная;
• блочная.

Монтаж свай также предполагает два варианта:

1. Винтовой. Металлические опоры с лопастями на конце вкручиваются в землю. Это делается вручную или с помощью спецтехники, в зависимости от глубины. Требуемая длина и ширина металлоконструкций рассчитываются заранее. Перед монтажом сваи следует окрасить в два свайно-ленточного фундамента
2. Буронабивной. Устанавливаются проще, поскольку создаются на месте. Сначала бурят скважину нужной глубины (до точки упорного почвенного слоя). Затем отверстие в земле засыпают подушкой из гравия и песка, армируют, трамбуют и заливают бетоном. В земляной опалубке формируется крепкий столб-свая, который с помощью специальной технологии лучше и прочнее соединяется с ростверком.

Также столбы отличаются по наполненности. Они могут быть пустотелыми и полнотелыми. Полые меньше весят и стоят, но нуждаются в дополнительном укреплении (армировании) внутри, поэтому они сложнее в установке.

Принципы монтажа свайно-ленточного типа фундамента

Внимание! Нередко в качестве опалубки используют асбестоцементную трубу. В скважине её следует предварительно зафиксировать колышками и направляющими планками

Армирование внутри должно быть выполнено как в горизонтальном, так и в вертикальном направлениях. Прутья между собой только связывают. Ростверк заливается при помощи традиционной деревянной опалубки.

Пруты-опоры должны быть выше уровня скважины, чтобы связаться с горизонтальным армированием ленточной части фундамента.

Винтовая свайно-ленточная конструкция рассчитывается заранее. Готовые опоры вкручиваются в грунт. Их верхушки имеют подготовленную арматуру для коммутации с ростверком. Процедура выполняется аналогично. Детальнее о нюансах монтажа и эксплуатации фундамента можно узнать из видео инструкции.

Достоинства и недостатки

Преимущества свайно-ленточного фундамента определили сферу его применения:

• если опоры углублены до уровня промерзания поверхности, дому не страшны изменения деформации или вспучивание грунта;
• фундамент может использоваться в местах с повышенным уровнем залегания грунтовых вод;
• применяется при неустойчивости верхнего слоя почвы — ленточная часть может располагаться на слабой сыпучей поверхности;
• на правильной глубине сваи справятся с незначительными смещениями и толчками земли;
• заливка, соединение и полная сборка занимают 2-3 дня;
• к возведению несущих конструкций фундамент будет готов через 1 нед.

Слабый грунт остаётся весьма ненадёжной опорой. Поэтому нередко с годами песчаная подушка под сваями или под ростверком фундамента измельчается или вспучивается от морозов. Точные расчёты и анализ с грунтовыми пробами под силу только специалистам. Без их участия на этапе проектирования результаты работы могут вас не порадовать: фундамент перекосится или пойдёт трещинами.

Среди других сложностей и минусов возведения конструкции:

• в условиях неустойчивого грунта подходит только для малогабаритных одноэтажных зданий;
• земельные работы дороже и масштабнее, чем в случае с ленточным фундаментом;
• необходимо точно соблюдать паспортные марочные параметры по приготовлению бетона и плотности армирования;
• при глубоком промерзании грунта свая может треснуть.

Винтовые сваи надежнее набивных, особенно если их углубить ниже уровня промерзания. Усилит фундамент обвязка швеллером. Буронабивные опоры легче устанавливать, поэтому к ним обращаются чаще.

Укрепление фундамента при помощи винтовых свай

С развитием новых технологий в строительстве стали доступными более технологичные методы укрепления аварийных фундаментов. Один из них – усиление базиса при помощи свай.

В данный момент времени большую популярность приобрела технология применения винтовых свай для укрепления фундамента здания. Они используются на участках с неоднородной структурой грунта. Уникальность технологии заключается в устройстве самой сваи, а именно, конструкции лопасти, благодаря которой она может выдержать огромное давление – до 25 тн.

Стоит отметить, что данный метод довольно дорогой, так как требует наличия специального оборудования. Именно поэтому выполняется он, как правило, профессиональными строителями.

Порядок работ:

1. Первым этапом в производстве работ является проведение исследований и расчетов. Необходимо определить плотность грунта по всей длине фундамента, для чего берутся точечные пробы грунта, в которых определяется его влажность и плотность. При получении противоречивых результатов анализируются дополнительные образцы.
2. На основании обследования грунта и состояния фундамента рассчитывается количество необходимых свай, а также места их размещения.
3. Решается вопрос о принятии дополнительных мер укрепления фундамента в зависимости от степени его разрушения.
4. Рассчитывается дополнительный объем бетона в случае бетонирования свай и необходимости устройства дополнительных упоров.
5. Второй этап в усилении фундамента при помощи свай заключается в усилении углов здания при помощи «быков». В углах здания копаются подкопы, чтобы полностью оголить фундамент. Затем его моют от грязи и дают сутки высохнуть.
6. После этого сооружается армирующий пояс под углом здания таким образом, чтобы прутья арматуры выходили из-под фундамента в траншею. На их основании в самой траншее сооружается армирующий пояс.
7. Затем по двум сторонам угла здания в грунт на определенную глубину вкручиваются две или более сваи, к которым привариваются прутья арматуры. В итоге получается монолитная металлическая конструкция из свай и армирующего пояса.
8. В котлован заливается бетон. Заливка производится в два этапа. На первом этапе бетон заливается на половину высоты первоначального фундамента и уплотняется при помощи вибратора. После высыхания первого слоя можно установить опалубку меньше размеров котлована и заливать остальная часть. Таким образом, можно сократить расход бетонной смеси.
9. Следующим этапом является укрепление отдельных участков ленточного фундамента. По всему периметру основания выкапывается траншея шириной не менее 0,5 м.
10. Полное вскрытие фундамента и его усиление производится постепенно, не допускается вскрытие всей стены одновременно. Чтобы ускорить процесс ремонта можно проводить работы одновременно с разных сторон здания.
11. Глубина траншеи должна быть равна нижнему уровню фундамента. Если проектом проведения работ предусмотрена дополнительная подливка основания, то траншею углубляют, однако, грунт под самим фундаментом оставляют не тронутым.
12. Если после вскрытия фундамента обнаруживаются дефектные участки с отколовшимся бетоном, их необходимо удалить. В зависимости от расположения разрушившихся участков меняют места установки свай.
13. Следующим этапом в грунт под углом к фундаменту ввинчиваются стальные сваи. Делается это при помощи специального оборудования, а именно бурильно-кранового механизма, который устанавливается на самоходной установке.
14. После окончания работ по установке свай, в котлован устанавливается армирующая конструкция и заливается бетоном. Когда бетон на одном участке застынет, можно приступать к работе на следующем.

Благодаря такому комплексу мероприятий прочность фундамента возрастает в полтора раза, что позволяет проводить достройку дома.

Восстановление торкретбетоном

Дефекты в виде нарушения облицовки или повреждения основания кирпичного дома устраняются торкретированием. Такой подход помогает усилить опорную конструкцию и увеличить ее водоустойчивость. Процесс содержит следующие действия:

• Проводится осмотр подземной части, выявляются проблемные участки.
• Рядом споврежденным местом на ширину 2 м готовится траншея, поверхность фундамента полностью расчищается. Удаляется вся облицовка, мусор и грязь.
• Увеличить адгезию бетонного раствора с фундаментом кирпичного строения помогут насечки на его поверхности.
• Дополнительно укрепить опорную конструкцию поможет армированный пояс с ячейками 20х20 см.
• Внешняя сторона фундамента покрывается раствором цемента, нанесенным под давлением.

Укрепить подобным методом основание кирпичного дома стоит немалых вложений, гораздо практичней и дешевле обратиться к методу цементации. Суть процесса заключается в подготовке отверстий, заглубленных ниже поврежденного фундамента. Затем они наполняются смесью жидкого бетона, выпущенного под давлением. Это позволит укрепить подошву без проведения точных расчетов. Подобный вариант приемлем для кирпичных домов, в которых фундамент расположен на нестабильном грунте, склонном к пучению.
