Турник: домашний, уличный, для накачки и гимнастики – варианты, схемы, изготовление

Металлический П-образный турник во дворе частного дома своими руками

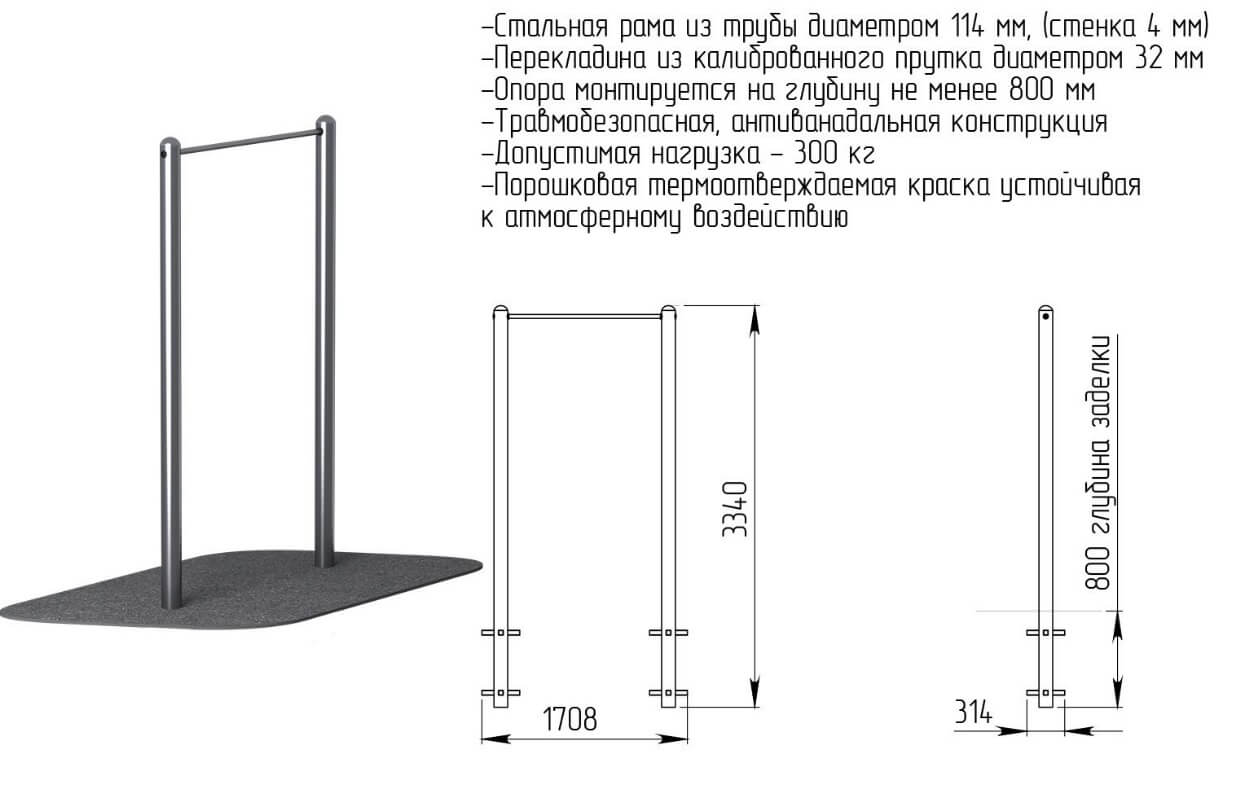

В качестве примера представляем стандартную конструкцию, которую можно модифицировать по собственному усмотрению.

Для самостоятельного изготовления потребуется:

• труба стальная квадратного или круглого сечения, минимальный размер (диаметр или сторона) не менее 110 мм, толщина стенки – 4…5 мм. Длина двух отрезков – 3340 мм, из которых 800 мм уйдут под землю;
• уголок или полоса (допускается использование арматуры 20 мм и более, остатков трубы любого профиля) для поперечин внизу, куски по 300….500 мм;
• пруток или труба круглого сечения 30…35 мм, толщина стенки не менее 2,5 мм;
• цементный раствор с щебнем/бутовым камнем/шлаком.

Важно: подготовка ям и бетонирование стоек выполняется по технологии, описанной в предыдущем пункте.

Порядок выполнения работы:

1. подготовить стойки – просверлить с одной стороны (не насквозь!) отверстия для фиксации перекладины, наварить внизу поперечины. Если планируется установка перекладины не в отверстие, можно сделать наверху стойки полукруглый паз;
2. собрать П-образную конструкцию, соединив перекладину со стойками сваркой, сплошным швом. Зачистить сварные швы, покрасить изделие в несколько слоев антикоррозионной краской. Нижнюю часть, которая будет заглублена в грунт, обязательно снабдить заглушками. Желательно добавить здесь еще слой гидроизоляции, обмазочной или рулонной;
3. подготовить ямы на нужном расстоянии. Это лучше делать после сборки изделия.
4. установить собранный турник в подготовленные ямы, выровняв по вертикали, и забетонировать стойки.

Если в наличии имеются трубы сравнительно большого диаметра и готовая П-образная перекладина, можно использовать представленную выше конструкцию (размеры произвольные). Под «колышками», естественно, понимаются металлические стержни достаточного диаметра или же часть П-образной перекладины. Желательно закрепить соединения сваркой.

Чтобы усилить конструкцию, можно дополнительно выполнить растяжки, как показано на схеме ниже.

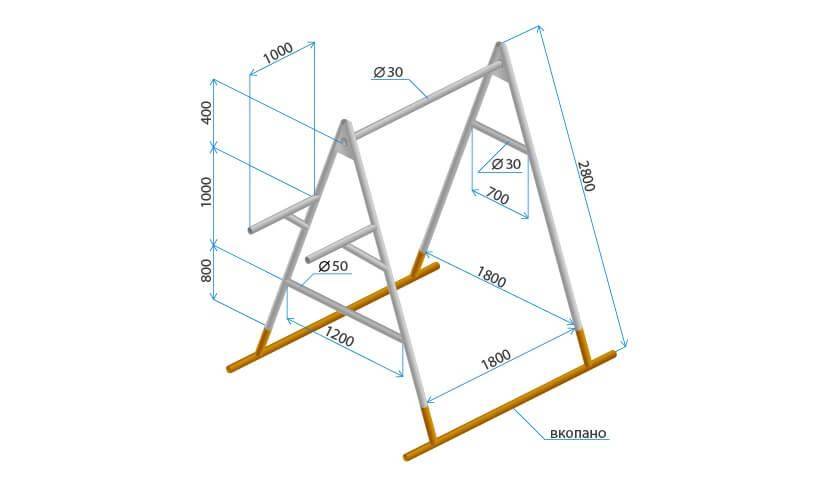

Варианты более сложных конструкций: А-образные стойки, комплекс из турников двух-трех уровней и брусьев.

Здесь конструкция сварена из профильной трубы диаметром 30 мм, на соединении А-образных опор добавлены косынки, брусья снабжены подкосами.

Такой турник, построенный во дворе частного дома своими руками, отлично подойдет для большой семьи с растущими детьми: стойки имеют перфорацию с определенным шагом, что позволяет менять высоту перекладин. Естественно, сечение стоек увеличивается до 50…100 мм, шаг отверстий не стоит делать менее 100 мм из соображений прочности. Крепление перекладин – шпильками.

Как сделать турник для квартиры своими руками — фотоотчет

Даже для самой сложной настенной модели достаточно 2-2,5 метра профильной трубы и около 1,5 метра круглой. Чтобы сделать турник для дома своими руками, предварительно распечатан листок с выбранной моделью и размерами.

Для каркаса использована профилированная металлическая труба 20*30*3 мм, для перекладины и «ручек» — остаток от карниза для штор советских времен. Труба тонкая, но до сих пор выдерживает. Для начала при помощи болгарки профильную трубу распилил на куски нужной длины.

Начало — нарезаем трубы на куски нужной длины, запиливаем угол упоров

На схеме нет угловых упоров, они сделаны «на глаз». Угол — около 50°. Далее дело за малым — сварить. При помощи инверторного сварочного аппарата это не слишком сложно. Тем более что труба имеет толстую стенку: 3 мм варится нормально.

Получились две половины каркаса в виде буквы «Г» — их надо соединить перемычками. Чтобы стойки каркаса были параллельны, используем планки, которые фиксируют детали на одинаковом расстоянии. Заодно из обрезков трубы из нержавейки внизу привариваем ручки, за которые будем держаться при прокачке пресса.

Чтобы расстояние между стойками было одинаковым, используем рейки

Для плотного примыкания круглой трубы и прямоугольной, в стойке болгаркой выпилен полукруг. Пришлось дорабатывать напильником, но прилегание очень хорошее. Осталось обварить.

Оформление примыкания круглой и прямоугольной трубы

Чтобы приварить к круглой трубе рукоятки для узкого хвата, в отрезках трубы тоже формируем выемки. Варить их сложнее — толщина трубы значительно меньше. И вообще, под сварку нержавейки идут другие электроды. Из-за недостатка опыта швы получились некрасивые, но без явного брака.

Дальше надо согнуть трубу по краям. Для этого в трубу вставляем прут меньшего диаметр, берем газовую горелку, разогреваем место сгиба, сгибая понемногу. Согнуть надо на 30°. Для этого на полу мелом нарисовал угол, сгибая сверялся по начерченным линиям.

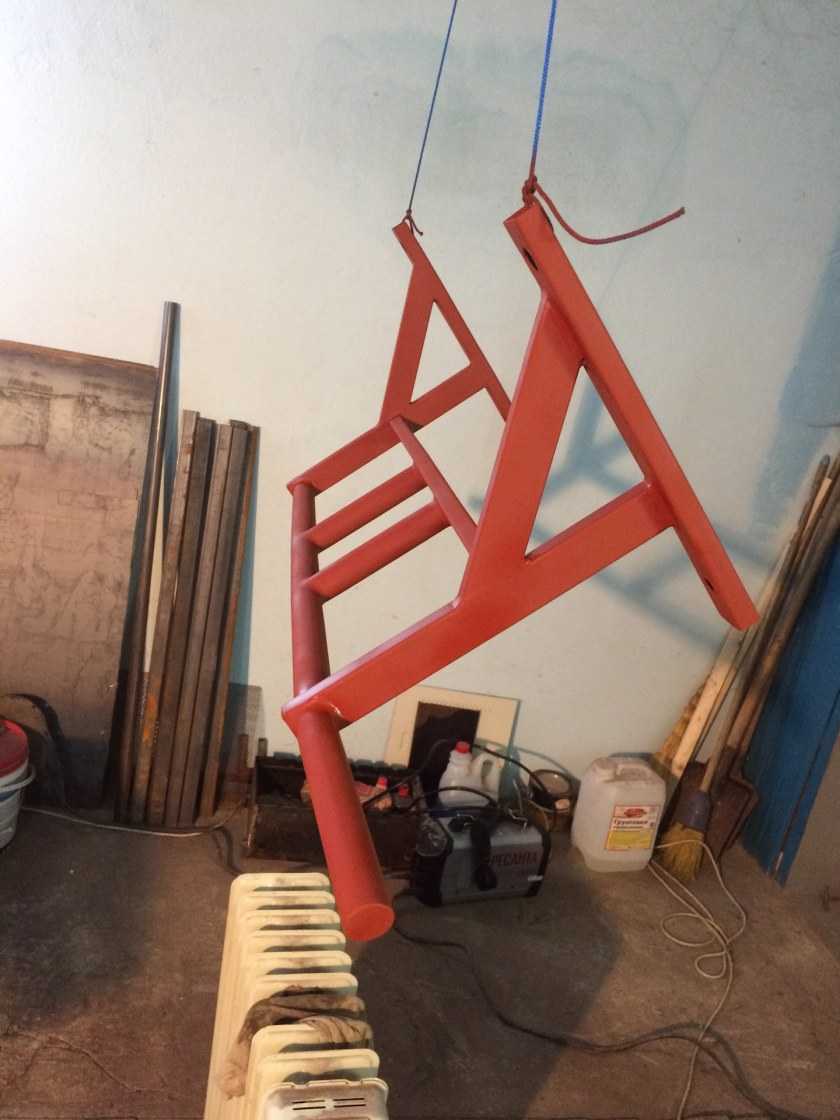

Добавляем «держалки» для узкого хвата, сгибаем и можно красить

На болгарку надеваем наждачный круг, зачищаем места сварки. Потом, кругом с меньшим зерном снимаем налет со всей конструкции, дополнительно зашлифовывая швы. Готово под покраску. Краска в баллончике, наносилась в три слоя.

Крюки для навешивания турника тоже сделали своими руками

Для крепления на стену, из полосы металла 15*4 мм сделаны крюки. Согнуть было непросто — зажав в щипцах целый кусок, удалось загнуть с двух сторон. Готовые крючки отрезали по нужной длине и просверлили отверстия под дюбели. Использовано сверло диаметром 8 мм, рассверлены на 12 мм под шляпки крепежа. Крюки зачищены и покрашены той же краской.

Перед тем как сделать турник, определитесь с местом где его будете вешать

Почти все готово. Осталось сделать подушки под плечи. Для основания взяты куски фанеры, на них — тонкий мебельный поролон в два слоя, обтянутый экокожей с отверстиями. Для крепления кожзама использованы скобы и строительный степлер, но можно воспользоваться и мебельными гвоздями, если степлера нет.

Делаем подушки под плечи

По опыту эксплуатации: крюки на стену стоит делать длиннее, под три дюбеля как минимум. И еще: конструкция была доработана — ручки для узкого хвата в том варианте, что на картинке, неудобны, поэтому приварена еще одна перекладина.

Добавлена перекладина

Самодельный домашний турник получился тяжеловатым — 19,8 кг, но в таком виде он более удобен.

Источники

• https://SuperBody.click/trenazhery/turnik-svoimi-rukami.html
• https://playboyrussia.com/sport/kak-sdelat-turnik-svoimi-rukami-podrobnaya-instrukciya-129651/
• https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/domashnij-turnik-svoimi-rukami
• https://remboo.ru/uchastok/postrojki/turnik-svoimi-rukami.html
• https://vopros-remont.ru/obshhie-voprosy/turnik/
• http://guru-remonta.ru/obshhie-voprosy/turnik-domoj.html
• https://stroychik.ru/raznoe/turnik-svoimi-rukami
• https://gipsohouse.ru/walls/remont/12174-kak-bystro-i-prosto-povesit-turnik-na-stene-vybor-instrumentov-dlya-raboty-etapy.html
• http://DekorMyHome.ru/remont-i-oformlenie/domashnii-tyrnik-svoimi-rykami-cherteji-shemy-foto.html
• http://lenpas.ru/stati/turnik-svoimi-rukami-chertezhi-kak-sdelat-doma-3-v-1-brusya-press.html
• https://www.forumhouse.ru/journal/articles/8378-shvedskaya-stenka-turnik-i-brusya-svoimi-rukami

Рекомендации профессионалов

Профессионалы выделяют турники на фоне других гимнастических снарядов за их простоту и эффективность.

Мы ежедневно выполняем широкий диапазон движений, включая стоячие, ходячие, толкающие, тянущие, скручивающие, поворотные и другие. Благодаря улучшению вашей функциональной силы посредством динамических сложных упражнений, таких как подтягивания, вы укрепите связи между нервными и мышечными системами.

1. Улучшение осанки. Когда вы укрепляете мышцы спины и ядра, улучшается осанка. Когда ваше положение улучшается, вы становитесь длиннее и стройнее.
2. Снижение боли в спине. Многие люди сидят на диске, чтобы работать, сидят перед компьютером весь день, а затем сидят дома. Вы даже можете сидеть на диване, когда будете дома. Все это кумулятивное сидение увеличивает физиологическую нагрузку на спину. Укрепляя мышцы спины и ядра подтягиванием, вы уменьшаете свои шансы на будущую боль в спине и травму.
3. Красивая физиология. Хотите отлично выглядеть в этой майке? Подтягивания помогают выровнять вашу спину и заставить бицепс работать более интенсивно. Все это делает вашу талию меньше. Для парней это также может помочь создать форму «V».

Когда дело доходит до экстремальных видов спорта, таких как альпинизм, борьба и скачки, мощная хватка станет вашим лучшим другом на протяжении всей этой тяжелой, хотя и довольно приятной деятельности. Неудивительно, что один из лучших способов значительно улучшить вашу хватку – делать подтягивания. Поскольку это силовое упражнение позволяет вам поднять вес всего тела, вися на турнике, значительная часть стресса будет сосредоточена на ваших ладонях и пальцах!

Итак, как только вы уделили время в своей повседневной жизни паре упражнений на турнике, вы сможете добиться успеха в более экстремальных и сложных видах спорта!

Выбор материалов

Перечень материалов составляют после выбора типа снаряда. Будет приведен общий список.

Расчет материалов

Для создания турников не обойтись без:

• одной круглой трубы, длина примерно 1 метр – под перекладину;
• одной квадратной трубы, сечение 40 мм, длина 3-4 метра – под будущую раму; ее следует разрезать на несколько секций, в зависимости от типа;
• 4-8 анкеров.

Подготовка инструментов

При изготовлении придется воспользоваться:

• сварочным аппаратом;
• инструментами для порезки металла (пилой, болгаркой);
• напильником (для работы с металлом по окончанию резки);
• маркером и линейкой (для нанесения отметок и проведения измерений);
• дрелью (для сверления отверстий под крепежные элементы);
• краской и кисточкой (для отделки готового изделия).

Выбор материалов

Обычно домашний турник делают из металлических труб. Они бывают круглого и прямоугольного (квадратного) сечения. Прямоугольные при одинаковом сечении (диаметр и диагональ) и толщине стенки имеют большую жесткость, выносят большую нагрузку. Но если труба сминается, то прямоугольная резко преломляется, а круглая медленно сгибается. Чтобы этого не происходило, выбирайте стенки потолще (от 2,5 мм и больше). Турник получится тяжелее, но будет более надежным, сможет выдерживать большие нагрузки.

Если стены позволяют, можно навешивать тяжелые конструкции

Еще надо выбирать трубы для турника по удобству. Если говорить об эксплуатации, то удобнее в руку ложится круглая. Зато прямоугольную проще варить, так как для круглой требуется более высокая степень мастерства. Еще прямоугольная лучше «ложится» на стену, площадь опоры у нее больше

Это важно для настенных конструкций. Видимо поэтому рамы и стойки домашних турников делают из квадратной (профилированной) трубы, а перекладины — из круглой. Еще турники для дома делают из дерева

Но так как древесина неоднородна, трудно предсказать ее поведение при нагрузках. Если учесть что движения могут быть рывками, велика вероятность того, что деревянная перекладина треснет. Так что если хотите сделать турник, древесину лучше не использовать

Еще турники для дома делают из дерева. Но так как древесина неоднородна, трудно предсказать ее поведение при нагрузках. Если учесть что движения могут быть рывками, велика вероятность того, что деревянная перекладина треснет. Так что если хотите сделать турник, древесину лучше не использовать.

Надежность — самое важное. И в конструкции и в крепеже

Несколько слов о виде стали, которую можно и нужно использовать

Сделать турник для дома можно из обычной трубы — из черного металла. После сварки ее зачищают до чистого металла, обрабатывают грунтом и красят. Этого вполне достаточно для использования в доме или квартире. Для уличных турников лучше после зачистки обработать антикоррозионным составом, после грунтом, а потом — краску в два–три слоя. Если есть возможность — нанесите порошковую краску. Она имеет неровную поверхность, не скользит под рукой. Такую же поверхность могут иметь некоторые виды молотковых красок. Они дают еще и необычный эффект: неодинаковый цвет. На металлических вещах смотрится очень неплохо

Несколько слов о виде стали, которую можно и нужно использовать. Сделать турник для дома можно из обычной трубы — из черного металла. После сварки ее зачищают до чистого металла, обрабатывают грунтом и красят. Этого вполне достаточно для использования в доме или квартире. Для уличных турников лучше после зачистки обработать антикоррозионным составом, после грунтом, а потом — краску в два–три слоя. Если есть возможность — нанесите порошковую краску. Она имеет неровную поверхность, не скользит под рукой. Такую же поверхность могут иметь некоторые виды молотковых красок. Они дают еще и необычный эффект: неодинаковый цвет. На металлических вещах смотрится очень неплохо.

Крепление тоже должно быть надежным

Еще можно сделать турник для дома или улицы из нержавеющей стали. На раму переводить дорогой материал вряд ли разумно, а вот перекладины можно сделать и из нержавейки. Только не берите трубы из пищевой нержавейки — их делают с тонкими стенками, так что часто они не выдерживают и гнутся. Берите хорошую легированную конструкционную сталь. Она не поржавеет и выдержит солидные нагрузки. Но тут есть другой момент: труба может оказаться слишком гладкой, что неудобно. При хватах, руки могут скользить.

Какой металл использовать?

Надежность – залог успеха, хороший девиз для работы по установке собственного турника. Можно воспользоваться обычным черным металлом. После процесса сварки ее чистят, обрабатывают и красят.

Для уличного турника стоит позаботиться еще и об антикоррозийном покрытии. Следует использовать порошковую краску, она меньше будет скользить в руке при подтягиваниях.

Как сделать П-образный турник с опорами из бруса

В этом случае потребуется массивный брус, бревно или доска для стоек и планка круглого сечения для перекладины. В качестве последней лучше использовать не только что срезанные и оструганные ветки подходящего размера, а качественное покупное дерево, прошедшее камерную сушку, причем твердых пород – дуб, бук, вяз, орех. Заменить такую перекладину можно металлической трубой.

Необходимые материалы для турника с приведенной выше схемы:

• брус 100х100 мм или кругляк диаметром 100…120 мм;
• кругляк или труба диаметром 30…35 мм с длиной 1,2 м и более;
• цементный раствор с добавлением шлака или щебня для бетонирования опор;
• скобы или фиксаторы для крепления перекладины.

Дополнительно можно выполнить раскосы для усиления конструкции.

Важно: если расстояние между опорами перекладины составляет более 1,2 м, использовать деревянную планку не стоит, слишком велик риск ее повреждения при неравномерных нагрузках!

Выполнение работ:

подготовить ямы для установки столбов. Заглубление должно быть не менее 0,5 м, при увеличении веса/роста пользователя необходимо увеличивать и заглубление. Так, для турника с высотой перекладины 2,2 м и выше лучше заглубить столбы на 0,7…0,8 м

Обратите внимание, глубина скважины под стойку должна быть на 10…15 см больше, чем планируемое заглубление;

на дне ямы устроить подушку из смеси песка и щебня, чистого песка или щебня, бутового камня и других подобных материалов толщиной 10…15 см. Желательно выполнить трамбовку;
стойки, обрезанные до нужной высоты, обернуть в нижней части гидроизолирующим материалом (рубероид) по битумной обмазке и установить по уровню в ямы

Чтобы столбы не покосились, подпереть их временными укосинами;

забетонировать стойки и дождаться набора бетоном прочности не менее 50% (3…7 дней в зависимости от погоды);
установить горизонтально перекладину. Способ крепления может быть любым – от укладки кругляка в вырубленные пазы с последующей обвязкой канатом до скоб. Если в качестве стоек использовались стволы деревьев, логично подобрать участки с естественной развилкой.

При наличии деревьев, которые не жаль портить креплением скоб, можно использовать вариант с одной стойкой или креплением перекладины на двух расположенных рядом стволах. В последнем случае обязательное условие – расстояние между стволами 1,2…1,8 м.

П-образная конструкция может оказаться недостаточно устойчивой, поэтому некоторые мастера предпочитают А-образные опоры.

Данная конструкция – основа для качелей, поэтому в перекрестье А-образных стоек уложен брус. Но с тем же успехом можно уложить круглую перекладину, закрепив ее обвязкой, скобами или саморезами.

Еще один способ увеличить устойчивость – добавить к турнику брусья или второй турник с большей или меньшей высотой перекладины.

В представленном варианте стойки сделаны из сдвоенной доски 100х25 мм, для перекладин использованы металлические трубы, а их крепление выполнено путем прорезания отверстий в стойках.

Размеры турника из нескольких частей можно найти на одном из представленных ниже чертежей.

Подробная инструкция изготовления турника на улице

Когда всё что необходимо приготовлено и куплено, можно начинать строительный процесс турника.

Установка стоек установленных вертикально

Для стоек установленных вертикально необходимо вырыть ямки.

С помощью ручного бура делаем углубления соответствующих размеров

Отверстия для стоек установленных вертикально можно вырыть с помощью обыкновенной лопаты или ручного бура. Глубина ямок составляет 60–70 см для металлического турника, 100–120 см — для опор из дерева. Выкапываются они на расстоянии ширины турника (1–1,5 м).

На днище каждой ямки необходимо насыпать слой песка в 10–15 см и трамбовать его.

Монтаж горизонтальной перекладины

Горизонтальную перекладину необходимо прикрепить к вертикальным опорам.

Сварка перекладины и стоек из металла — самое качественное крепление

Данный шаг необходимо сделать до бетонирования ям стоек, из-за того что на верхней части опорных железных столбов работать сваркой некомфортно, да и небезопасно.

Проводить сварку необходимо тщательно, без пропусков, так как от этого может зависеть прочность крепления турника, а это означает, и ваша безопасность.

Установка вертикальных опор

Вертикальные опоры необходимо в ямки и залить применяя бетон. Раствор можно приобрести в магазине или подготовить самим из сухого цемента и воды (по соотношению 1:3).

Заливка бетоном поможет закрепить и поровнять вертикальные опоры

При бетонировке столбов для опоры необходимо проверить вертикальность их расположения, применяя для этого отвес. Чтобы стойки сберегли своё положение и не «поплыли», можно подпереть их древесными кольями.

Завершальные работы

На данном шаге нужно насыпать песочный слой или гравия около столбов для опоры и между ними, выравнивая и укрепляя это место. Это поможет избежать сосредоточения воды после таяния снега либо дождей.

Ровная площадка — прекрасное место для комплекса для занятий спорта с турником

Если вы не применяете инверторный аппарат, то можно в первую очередь залить применяя бетон ямки с помещёнными стойками в вертикальном положении, а потом закрепить перекладину. Крепить горизонтальную трубу следует исключительно после абсолютного застывания смеси бетона.

Болты, самосверлящие шурупы, пластины из металла смогут помочь закрепить перекладину на вертикальных опорах. Для крепежа к древесным стойкам используются металические крепежные элементы (сверху или с боковой стороны).

В конце турник можно раскрасить по требованию.

Как выбрать?

Для того чтобы выбрать домашний турник, необходимо учитывать несколько определяющих факторов:

• материал и прочность конструкции;
• габариты;
• целевое назначение;
• наличие дополнительных функций.

Материал

Некоторые модели домашних турников могут изготавливаться из некачественных материалов. Для их производства используется слишком мягкая сталь, подверженная разрушительному воздействию коррозии, некачественные материалы антискольжения, хрупкие крепежные элементы. В процессе эксплуатации такого спортивного «снаряда» могут проявиться следующие признаки низкого качества: изгибание рабочей перекладины, деформация несущих элементов конструкции, истирание мягких подкладок.

При выборе важно проверить устойчивость рамы и других частей к нагрузкам. Можно запросить допустимое тестирование турника. Стоячий турник хорошего качества не должен шататься, изгибаться, скрипеть или каким-либо другим образом проявлять свою неустойчивость к нагрузке

Стоячий турник хорошего качества не должен шататься, изгибаться, скрипеть или каким-либо другим образом проявлять свою неустойчивость к нагрузке.

Размер

Важно предусмотреть размерные параметры помещения, в которое будет устанавливаться турник

Обратить внимание на высоту, ширину и степень фронтального выступа конструкции. Высота комнатного турника варьируется в пределах 2м. Фронтальный «вылет» элементов конструкции – еще один важный параметр

При наличии дополнительного упора для поднятия ног, ширины помещения может не хватить для выполнения упражнения

Фронтальный «вылет» элементов конструкции – еще один важный параметр. При наличии дополнительного упора для поднятия ног, ширины помещения может не хватить для выполнения упражнения.

Учитывая факторы размера и габаритов, в квартиру с небольшой свободной площадью стоит выбирать максимально компактный турник.

Как сделать своими руками?

При повседневном использовании нет необходимости приобретать профессиональный тренажер. Такие турники предполагают эксплуатацию в местах занятия спортом: спортивных залах, фитнес-центрах. Они оснащены дополнительными узлами, позволяющими использовать их в связке с другими тренажёрами. Наличие такого «снаряда» дома не позволит использовать его в полной мере.

При необходимости стоячий турник можно изготовить самостоятельно.

• Для этого понадобиться составить чертежи будущей конструкции и подобрать подходящие материалы.
• Основные элементы соединяются путем сваривания – в самодельном турнике такой вид скрепления самый надежный. Некоторые его части можно сделать регулируемыми по положению. Это позволит использовать турник людям с различными физическими характеристиками.
• Готовый турник нужно покрыть антикоррозийным веществом и покрасить в подходящий цвет, а выступающие и острые части снабдить мягкими накладками.

Обзор напольных турников можно увидеть в видео ниже.

Виды турников

Их разделяют на две большие группы: уличные и для домашнего использования.

Для дома

Если необходим турник в квартиру (комнату), можно выбрать из:

1. Настенных. Монтируют на «чистых» участках стен. Конструкцию составляет опорная часть и перекладина. Также настенные могут фиксироваться над дверными проемами.
2. Угловых. Такие турники крепят к двум смежным стенам с образованием уголка. Изделия данного типа хорошо держатся.
3. Раздвижных. Их также привинчивают к проемам. Своими руками такие снаряды сделать очень сложно. Есть и еще один недостаток – некачественный турник не выдержит больших нагрузок. Сильная сторона – быстрота монтажа и демонтажа.
4. Навесных междустенных. Должны располагаться на небольшом расстоянии (до 1,5 метра).
5. Съемных междустенных. Саму перекладину не монтируют к стенам. Внутрь врезают пазы, а в них вставляется перекладина. По окончанию занятий турник отсоединяют, пазы останутся.
6. Навесных для шведских стенок (если планируется установка).
7. Потолочных. Крепят к потолкам.

Для улицы

На улице можно соорудить:

1. Перекладины между деревьями (если на участке есть толстые деревья, расстояние между ними не должно превышать 2,5 метра).
2. П-образные отдельно стоящие турники.
