Токарный станок для гаража: виды, параметры, выбор

Лучшие настольные станки

В рейтинге будут рассмотрены модели:

Наименование	Скорость шпинделя	Мощность двигателя	Габариты	Цена
METALMASTER MML 1830V	От 150 до 2500 об/мин	0,6 кВт	83х39,5х35,5 см	От 60 тысяч рублей
Stalex SBL-280/700	От 50 до 1800 об/мин	1,5 кВт	140х55х50 см	От 190 тысяч рублей
Jet BD-6	От 100 до 2500 об/мин	0,25 кВт	60х30х30 см	От 50 тысяч рублей

METALMASTER MML 1830V — совместное производство России и Германии. Выпускаются в Китае, России, Польше. Данная модель обладает бесступенчатым управлением в двух диапазонах. В комплект поставки включены следующие компоненты: обратные кулачки, упорный центр, а также сменные шестерни из металла для гитары.

Stalex SBL-280/700 изготавливается в Китае. Модель довольно габаритная, зато в стандартную поставку входит пара люнетов.

Jet BD-6 — миниатюрный станок весом всего 33 килограмма. Двигатель также обладает низкой мощностью, поэтому возможности обработки на нем ограничены, хотя для небольших домашних целей подбор такого варианта может быть оправдан.

Лучшие токарные станки для мастерской

Для небольшой мастерской требуется станок компактного размера, но при этом с широким диапазоном функций и хорошей мощностью — ведь заказы могут быть самые разные.

Примеры подходящих моделей:

JET BD-920. 120 тысяч рублей. Производится в Швейцарии. Качественно работает с мелкими элементами. Люфт суппорта отсутствует, гайка фиксируется очень плотно, что удобно при обработке мягких металлов. Мощность двигателя 0,97 кВт, потребляет 550 Вт.
FDB MASCHINEN TURNER 320 X 1000 S. 260 тысяч рублей. Производится в Германии. Показывает очень высокую точность обработки деталей, однако само устройство тяжелое и массивное — весит 650 кг. Это можно назвать и достоинством, так как за счет большого веса вибрации минимальны, станок стоит на полу как влитой.
ZENITECH MD250-550 VARIO. 140 тысяч рублей. Производится в России. Обладает стильным дизайном, которым и привлекает многих покупателей. Качество обработки тоже находится на высоте. Мощность 1,1 кВт. Скорость вращения шпинделя отображается на специальном дисплее, поэтому ее удобно отслеживать.
ТВ-9 «РУСТАН». 470 тысяч рублей. Производится в России. Функциональный представитель рейтинга, отличающийся высоким качеством сборки и работы каждого узла. Оснащен цангой, патроном, центрами, поэтому позволяет выполнять самый широкий спектр работ. Для большего удобства ТВ-9 можно оснастить светодиодным станочным светильником.

Типы токарного оборудования

предназначены для изделий, обрабатывать у которых необходимо несколько поверхностей, используя различные инструменты. Чтобы не выполнять установку и настройку каждого инструмента, на таких станках устанавливаются револьверные головки, в которых может быть предусмотрено два и более гнезда для размещения инструментов. Конечно, обслуживать такой токарный станок значительно сложнее, чем обычную модель, но это полностью компенсируется функциональностью этого агрегата. К примеру, популярными моделями подобных станков являются 1Е316П, 1Г340ПЦ, 1П371, 1А341.

Карусельный станок — одна из разновидностей станков токарной группы

Карусельные станки токарной группы предназначены для выполнения обработки заготовок, характеризующихся небольшой длиной, значительной массой, большим внешним диаметром. К ним относятся габаритные зубчатые колеса, маховики и др. Функциональные возможности таких токарных станков (например, моделей 1512, 1541, 1550, 1Л532 и прочих) позволяют выполнять на них различные : точение, растачивание, прорезывание канавок, обработку торцов и др. А если дооснастить такие токарные агрегаты дополнительными приспособлениями, то они станут еще более универсальными: с их помощью можно будет выполнять некоторые фрезерные операции, нарезать резьбу, осуществлять шлифовку и производить ряд других технологических действий.

Рабочие органы многошпиндельного станка

Многошпиндельные станки, относящиеся к токарной группе, необходимы для выполнения сложнейших технологических операций в условиях серийного производства. Заготовки, которые можно обрабатывать на таких станках, могут иметь форму труб, шестигранных, квадратных и круглых прутков, фасонного профиля и др. Отличается подобная техника высокой жесткостью своей конструкции и мощным приводом, что позволяет выполнять с ее помощью обработку с высокой производительностью.

Что важно, такая сложная и функциональная техника обслуживается точно так же, как и станок обычной модели. Перечень технологических операций, которые можно выполнять на подобном агрегате, достаточно обширен: растачивание, черновое и фасонное обтачивание, нарезание и накатывание резьбы и др. Наиболее популярными моделями подобного токарного оборудования являются станки 1П365 и 1Б140

Наиболее популярными моделями подобного токарного оборудования являются станки 1П365 и 1Б140.

Токарно-винторезный станок 16К20

Распространенными моделями станков для токарной обработки, которые завоевали широкую популярность еще во времена СССР, являются токарно-винторезные устройства. Свою популярность такие станки, которые можно встретить не только практически на любом промышленном предприятии, но и в школьных мастерских, завоевали благодаря тому, что с их помощью можно эффективно выполнять большой перечень технологических операций.

Каждый такой станок, вне зависимости от модели, имеет типовую конструкцию, состоящую из однотипных узлов. Наряду со своей функциональностью, токарно-винторезные модели токарных станков отличаются высокой безопасностью, простотой в работе и обслуживании, что и дает возможность использовать их в качестве агрегатов для оснащения школьных мастерских еще со времен СССР. Наиболее известными и популярными моделями такого токарного оборудования являются станки 16К20, 16К50, 16Б16А и 16П16П.

https://youtube.com/watch?v=_3UYUMTqYzc

На предприятиях, выпускающих свою продукцию крупными сериями и использующими в производстве заготовки из фасонных профилей и калиброванных прутков, активно применяются токарные автоматы. Такие станки, на которых преимущественно выполняют операции точения в продольном направлении, с одинаковым успехом справляются с обработкой заготовок из различных металлов: сверхтвердых сплавов, мягкой меди и др.

Токарно-продольный автомат 1М10ДА

«Proma» серии DSO-1000

«Proma» – это чешская фирма, но станки собираются в Китае. Мощность оборудования составляет 400 Вт. На станке можно работать с деталями, размеры которых от 35 до 100 см. Аппарат работает от сети электрического тока напряжением 220 В. Из-за этого станок замечательно подойдет для дома, гаража. Диапазон скоростей вращения – от 850 до 1250 оборотов в минуту, есть 4 скорости. Станок

весит немного – 35 кг. Благодаря маленьким размерам и весу его довольно просто сохранять и транспортировать. Минусом модели считается не очень просторная сеть сервисных центров (необходимые мастерские есть в Москве и Санкт-Петербурге), а еще то, что на ней можно работать исключительно с мягкими металлами.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!

На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

Диаметр шпинделя — 12 мм.
Частота вращения шпинделя — 130-170 об./мин.
Расстояние между центрами — 350 мм.
Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

Обработка наружных и внутренних поверхностей.
Нарезка резьбы.
Сверловка, зенкование, развертывание.
Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

Высота центра над станиной и суппортом — 500 и 325 мм.
Диаметр шпинделя — 128 мм.
Максимальный вес заготовки — 5 т.
Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

Расстояние между центрами — 250 мм.
Максимальный диаметр заготовки над станиной — 160 мм.
Диаметр отверстия шпинделя — 18 мм.
Мощность — 0,4-0,5 кВт.

Оборудование для 3D плитки

Еще один вариант актуального и перспективного бизнеса – это производство 3d плитки.

Для этого понадобится комплект из трех машин: принтер ультрафиолетовой печати, формовочная машина и шлифовальный станок.

Сначала на стекло наносится изображение с помощью УФ-принтера. Изображение можно выбирать любое, по заказу клиента. Далее полученное стекло размещается на обычную керамическую плитку. Между ними укладывается композитный слой и отправляется в формовочную печь. После печи плитку остается пропустить через шлифовальный станок, чтобы сгладить углы и сделать плитку безопасной. В итоге на выходе имеем готовую плитку с 3d эффектом.

Стоимость комплекта такого оборудования в Китае начинается с 12 тысяч долларов. Производительность около 9 квадратов в час.

Назначение, виды выполняемых работ, основные узлы и детали

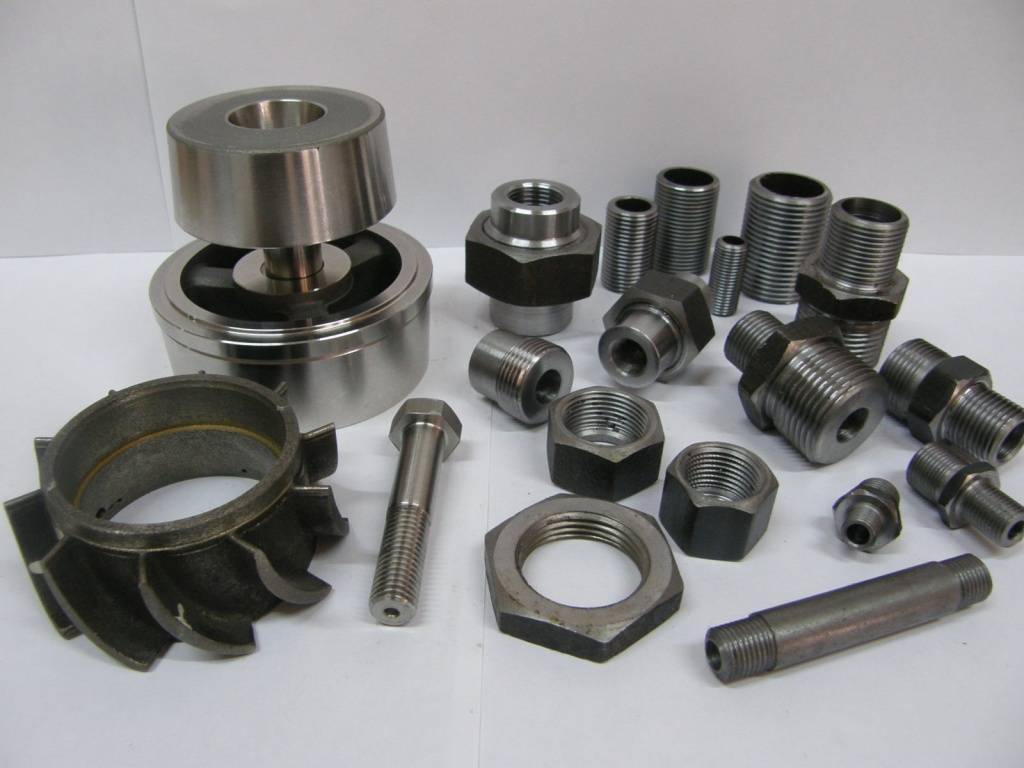

Токарный станок по металлу – это оборудование, предназначенное для обработки чёрных и цветных металлов резанием. Как результат, из металлической заготовки на выходе получается деталь с заданными размерами и характеристиками. Её используют для бытовых нужд или промышленных целей в любой отрасли народного хозяйства. Эти агрегаты обрабатывают преимущественно детали 3-х классов:

диски (кольца, маховики, диски, зубчатые колеса), диаметр которых значительно превышает длину;
валы (оси, пальцы, валики, цапфы), длина которых в несколько раз больше их диаметра;
втулки (гильзы, вкладыши, буксы), имеющие внутренние отверстия.

Помимо этих деталей, станки точат любые заготовки, имеющие цилиндрическую, конусообразную или иную форму тел вращения. Они работают с новыми и бывшими в употреблении деталями.

Рабочими механизмами оборудования являются шпиндель, служащий для крепления и вращения заготовки или режущего инструмента, и суппорт, предназначенный для крепления и перемещения резцов, специальных приспособлений для резания металла. С их помощью выполняют основные виды работ:

обтачивание наружных цилиндрических, конических поверхностей;
отрезание деталей нужной длины;
нарезка канавок;
заточка, шлифование торцов деталей;
растачивание конических, цилиндрических поверхностей;
нарезание наружной, внутренней резьбы;
накатывание рифлёной поверхности, фасонное обтачивание;
зенкерование;
сверление отверстий.

Это не полный перечень работ, которые проводятся с помощью токарных станков. О большой значимости этого оборудования для промышленности не стоит и говорить. В домашнем хозяйстве его применяют для заточки инструмента, шлифования, сверления, подрезания деталей, углубления пазов, выполнения резьбы. С таким агрегатом нет необходимости ездить по магазинам, рынкам в поисках новых деталей. Их можно выточить самостоятельно. Станок подходит для гаража, ремонтных и автомастерских.

Конструкция простейшего токарного станка и новейших его моделей состоит их одинаковых деталей и механизмов. Они обеспечивают слаженную его работу, высокую производительность, точность резания деталей.

Цельная литая станина – фундаментальная часть станка. Зачастую она выполнена из чугуна. Имеет большой вес и габариты. Обеспечивает устойчивость к нагрузкам, снижает вибрации при работе оборудования, несет на себе его остальные детали. Внутри станины могут располагаться карманы для инструментов, деталей.

Шпиндельная бабка – состоит из шпинделя и устройства по управлению скоростью его вращения. Шпиндель имеет с одного конца резьбу для крепления детали или заготовки, а с другого – соединение с электроприводом. От его работы зависит качество обработки металла. В современных моделях на шпиндельной бабке установлен дисплей, который отображает скорость вращения детали.

Задняя бабка – подвижная часть станка, которая подводится к заготовке или детали и фиксирует её положение с помощью пиноли. В некоторых моделях она обрабатывает деталь метчиками, резцами, свёрлами.

Суппорт – подвижная деталь, которая обеспечивает удержание резцов и других токарных инструментов на резцедержателе, их перемещение в трёх плоскостях (вертикально, горизонтально, под углом) с помощью поперечных и продольных салазок.

Фартук крепится к передней части суппорта. На нём расположен ходовой винт. Его вращательное движение преобразуется в возвратно-поступательное движение суппорта вдоль станины. Плунжерный насос в нижней части фартука обеспечивает смазку каретки, направляющих суппорта, подшипников, приводных частей.

Назначение и принцип работы

Токарный станок предназначен для обработки цилиндрических и округлых деталей. Под обработкой понимается удаление слоя металла, для придания заготовке требуемой формы. Основная функция прибора – точение и растачивание (проделывание отверстий и полостей внутри детали). Домашние или школьные модели относятся к типу токарно-винторезных и способны:

обработать торец;
просверлить отверстие;
нанести резьбу;
точить и растачивать;
выточить паз или канавку;
зенкеровать.

Некоторые модели комплектуются дополнительными устройствами, расширяющими набор функций – от точения до сложной обработки заготовок. Домашнее оборудование предназначено не для массового производства деталей, а для создания конкретной и уникальной заготовки.

Простейшая конструкция включает в себя основу – станину с канавками для плавного хода задней бабки, фиксирующей детали, и суппорта. Суппорт – подвижная часть конструкции, где закрепляются резцы. Он отвечает за обработку детали и перемещается в 1-3 плоскостях.

С другой стороны от задней бабки, на станине прочно закреплена передняя бабка. В ней фиксируется обрабатываемая деталь. К этой части станка подведен двигатель, обеспечивающий вращение заготовок, перемещение суппорта, задней бабки.

Внимание! Габариты обрабатываемой детали зависят от размеров станка. Домашние модели созданы для обработки не очень крупных, по длине и толщине, заготовок

Технические требования и техника безопасности

Перед тем, как установить токарный станок, ознакомьтесь с техническими требованиями к нему и, прежде всего, с электротехническими.

Познакомьтесь с техникой безопасности при работе на токарном станке в гараже.

Она состоит из:

Общих требований: не отвлекаться от работы; ограничивать включение станка во время ремонта плакатом; обеспечить исправность двигателя и его ограждение; надёжное закрепление деталей; запрет работать в перчатках или рукавицах; использовать исправную деревянную решётку. Требований перед работой: правильно одеть рабочую одежду с головным убором; возможно подключение станка только в исправном состоянии; подготовить весь инструмент; убедиться в его исправности

Требования во время работы: действовать согласно указаниям; устанавливать и снимать режущие инструменты при полной остановке двигателя; обязательное наличие кожуха на сменных шестернях4 действия со стружкой производить с осторожностью и с применением специального крючка. Требования после работы: выключения двигателя; приведение рабочего места в порядок; уборка инструмента

Внимание! Токарный двигатель должен быть выключен, если:

временно прекращена работа;
отключили электроэнергию;
обнаружилась неисправность;
необходима чистка, смазка или уборка оборудования;
необходимо измерить, снять или установить деталь.

Разновидности

Есть много разновидностей токарных станков

Перед приобретением важно ознакомиться с особенностями каждого вида, чтобы сделать правильный выбор

Настольный для домашней мастерской

Небольшой станок фиксируется на специальном столике. Имеет небольшой вес и габариты, но позволяют выполнить большое количество операций. Помимо наружной обработки, можно выполнить сверление и расточку. Его преимущества — низкая стоимость и энергопотребление. Во время работы почти нет шума.

Бытовые, миниатюрные (мини), малогабаритные

Масса таких станков часто не превышает 50 кг, но технические характеристики многих моделей не уступают крупногабаритным аналогам. Станина выполнена в основном из чугуна — это снижает вибрацию во время работы. Рабочий диаметр патрона составляет 50–100 мм, частота вращения шпинделя 100–3800 оборотов в минуту, мощность двигателя варьируется от 0,55 до 2,25 кВт.

Винторезный

Распространенная группа токарных станков различной модификации. Пользовались популярностью еще во времена СССР на крупных производствах. Отличаются габаритами, длиной и диаметром обрабатываемых деталей. На заводах часто встречаются модификации 16К20, 1К62.

Автоматический с поперечной подачей

Используются в серийном производстве для разных операций с небольшими деталями, в том числе обработки фасонных поверхностей. На них практикуется также точение изделий из меди, латуни, легированной стали.

Универсальные

Распространенная группа станков, которые встречаются в серийном и массовом производстве. Сюда как раз входит токарно-винторезный станок. Такое оборудование отличается широким диапазоном режимов (частота вращения шпинделя, скорость подачи инструмента), а также возможностью выполнять работы разного профиля.

Классификация универсальных станков:

Тяжелые — на них можно обрабатывать крупногабаритные детали диаметром 1600–4000 мм.
До 15 тонн — предназначены для обработки деталей диаметром 600–1250 мм.
До 4 тонн — максимально допустимый диаметр заготовки составляет 500 мм.
Легкие — для работы с небольшими изделиями диаметром 100–200 мм.

К универсальным агрегатам относятся также токарно-револьверные станки. Они предназначены для массового и серийного изготовления деталей из прутка. Главное, его отличие от токарно-винторезного станка — наличие револьверной головки, к которой можно закрепить сразу несколько инструментов в необходимой для работы последовательности.

Мобильные

Переносные станки отличаются компактными размерами и мощной конструкцией с гидравлическим или пневматическим приводом. В зависимости от модификации возможна обработка наружных и внутренних цилиндрических поверхностей, труб, фланцев, канавок. Станок крепится к краю заготовки.

Особенности и преимущества:

Простая установка и фиксация детали.
Выполнение операций в труднодоступных местах.
Возможность использовать дополнительные приспособления.
Высокая точность и качество обработки.

Необычные

В промышленности встречаются необычные типы токарных станков. Это дорогостоящее узкопрофильное оборудование, которое обслуживают высококвалифицированные работники.

К ним относятся:

Многошпиндельные — позволяют обрабатывать одновременно несколько деталей. Применяются в условиях серийного производства.
Копировальные полуавтоматы — выполняют сложные операции с использованием нескольких инструментов.
Лоботокарные — предназначены для деталей, диаметр которых во много раз превышает высоту (шкивы, фланцы, колеса).
Карусельные — промышленные станки для точной обработки крупногабаритных деталей.
Затыловочные — предназначены для заточки режущих инструментов (фрез, метчиков, разверток, зенковок).

Ручные

Группа объединяет типы токарных станков с ручным управлением (не ЧПУ). Они не оснащены автоматикой, все действия токарь выполняет вручную. Перемещение задней бабки и подача пиноли осуществляется рабочим без помощи дополнительных механизмов.

Автоматизирована только подача режущего инструмента. Ручные станки постепенно вытесняются аналогами с ЧПУ, автоматами и полуавтоматами.

Микро

Оборудование ограничивается весом 30–35 кг. Станки применяются для мелкосерийной работы в домашней мастерской. Питаются в основном от розетки 220 В. Малое энергопотребление и отсутствие шума позволяет работать, не мешая соседям.

Как соорудить своими руками

Нормальный станок стоит минимум 50 000 рублей. Если собрать его самостоятельно, то эта сумма значительно уменьшится.

Внимание. Для изготовления самодельного токарного станка желательно пользоваться типовыми чертежами

Там есть все размеры деталей и порядок сборки.

Эти чертежи можно улучшить. Например, стоит добавить кнопку аварийного отключения, термореле, защищающее от перегрева, защитный кожух.

Подборка деталей

Определенные элементы устройства придется купить в собранном виде, например, двигатель и зажим. Некоторые приобретаются отдельно и заказываются в мастерских, где их изготовят по требуемым размерам. Чем лучше используемая сталь, тем дольше будет служить станок.

Основание

Лучшим выбором будет использование литой станины от старого нерабочего станка. От основания зависит устойчивость агрегата. В качестве альтернативы можно сварить раму из швеллеров или профильных труб. Нельзя брать дерево, так как оно не сможет выдержать рабочей нагрузки.

Электродвигатель и передача

Для двигателя можно использовать устройство от старой стиральной машины или другой бытовой техники, которая имеет достаточные показатели мощности. Также стоит подумать над приобретением нового двигателя, так как цена на него не слишком высока.

Лучше применять ременную передачу. Она намного проще в сборке. Также при использовании ремня непосредственно на вал оказывается меньшее воздействие, а это значительно увеличивает длительность эксплуатации.

Ведущий и ведомый центры

Два эти узла размещаются на одной оси. Также существует тип станков, имеющих один ведущий центр. Ведомый необходимо поставить на заднюю бабку (он может быть вращающимся или стабильным). Для изготовления подойдет заточенный конец болта.
