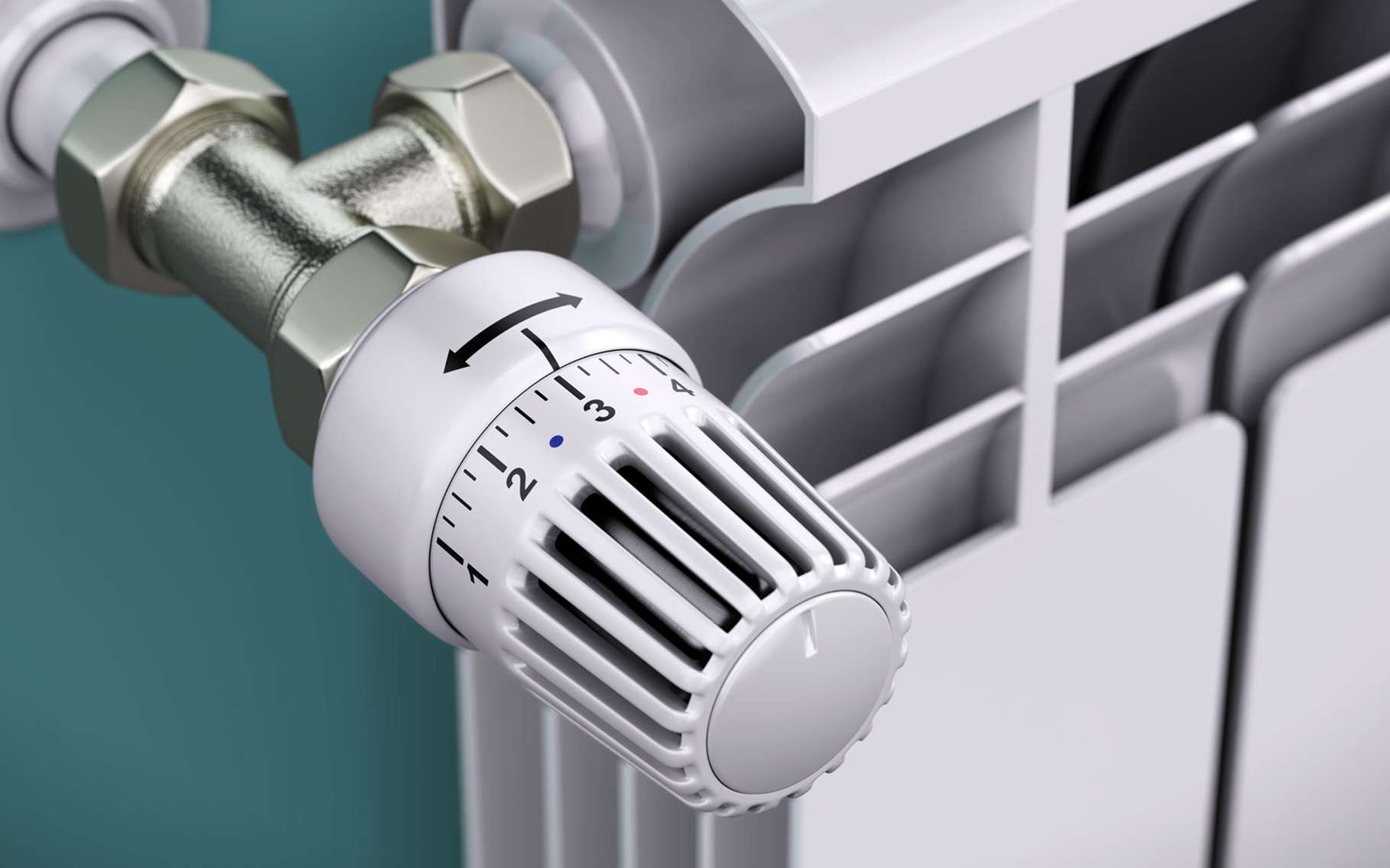

Термостатические головки
Термостатической головкой называется герметичный цилиндр, в который встроена пластиковая рукоятка и сильфон. Сильфоном называется упругая оболочка, которая наполнена специальным веществом.
Это может быть как жидкость, так и газ, у которого высокое температурное расширение – толуол, ацетон или газоконденсат. Данные вещества обладают сильной чувствительностью к нагреванию и реакцией в виде резкого увеличения объёма.
Ручные
Работа ручных термостатических головок похожа на работу обыкновенного крана. Для регулировки температуры батарей отопления, необходимо повернуть регулятор в определённую сторону. Таким образом можно настроить термоклапан для радиатора отопления, пропуская через себя минимальное или максимальное количество теплоносителя.
Такие устройства являются самими дешёвыми и самыми надёжными. Но, стоит отметить, что они не особо удобны. Для изменения теплоотдачи придётся прокручивать вентиль вручную.
Их установка возможна на выходе или входе отопительного радиатора вместо шаровых кранов. Производить регулировку можно любым из них.
Механические
Механические регуляторы температуры для батарей отопления являются наиболее сложными. Поддержание заданной температуры происходит автоматически. Сильфон является основой термостатической головки.
Сильфон служит в качестве подпорки для штока. Шток перекрывает проходное сечение клапана. Он находится в поднятом состоянии до тех пор, пока не нагреется вещество на сильфоне. Как только начинает увеличиваться температура, цилиндр увеличивается в размерах (происходит процесс расширения газа или жидкости). Он оказывает давление на шток, который, в свою очередь, продолжает перекрывать проходное сечение.
Через радиатор проводится всё меньшее количество теплоносителя, и он начинает остывать вместе с веществом, находящимся в сильфоне. Из-за этих явлений цилиндр становится всё меньше по размеру, шток поднимается. Через радиатор проходит всё большее количество теплоносителя, и он начинает нагреваться. Затем цикл вышеописанных действий повторяется.
Газовый или жидкостный
Когда в помещении устанавливается такой регулятор батареи отопления, температура воздуха в комнате регулируется очень точно. Погрешность составляет лишь один градус. Но, стоит отметить, что в целом дельта находится в прямой зависимости от инертности вещества в сильфоне. Его заполнение может производиться при помощи газа или жидкости. Газы способны быстрее давать реакцию на изменения температуры, но со стороны технологичности, создание их сложнее.
Изменение объёмов жидкости происходит немного медленнее, но их сделать проще. Больше всего представленных терморегуляторов для отопительных радиаторов оснащаются термоголовками с сильфонами заполненных жидкостью.

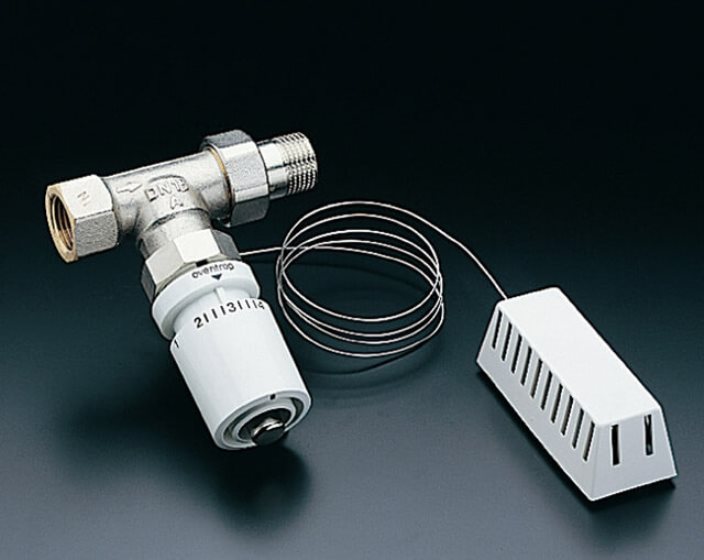

С выносимым датчиком
Установка механической термостатической головки должна проходить таким образом, чтобы она имела направление в комнату, так как это позволяет более точно измерить температуру. Так как они немаленьких размеров, данный способ установки не всегда применим. В этом случае можно установить терморегулятор для отопительного радиатора с выносным датчиком.
Датчик температуры присоединяется к головке капиллярной трубкой. Его установка возможна в любой точке, в которой планируется измерение температуры воздуха. Единственным минусом данного решения является немаленькая стоимость.
Но, стоить отметить, что при установке такой системы есть возможность более точного поддержания температуры.
Электронные
Что касается размеров данной установки, электронный терморегулятор для радиатора ещё больше по величине, также большие размеры имеет и его термостатический элемент. Помимо электронных элементов здесь происходит установка двух батарей.
Управление микропроцессора происходит при помощи движения штока. У таких моделей имеется множество дополнительных функций. К примеру, есть возможность установки температуры помещения по часам.
Для чего это может пригодиться? Например, давно доказанным научным фактом является то, что сон в прохладном помещении гораздо полезнее. Данная установка даёт возможность программирования температуры именно в ночное время. А к утру, во время пробуждения, можно сделать более тёплый температурный режим.
Главными недостатками таких моделей является немаленький размер, и необходимость постоянного слежения за зарядкой батареи, а также высокая стоимость.
Основные разновидности терморегуляторов
Основные разновидности терморегуляторов
Термостаты – это большая группа приборов, предназначенных для поддержания температуры на определенном постоянном уровне. Существует несколько разновидностей термостатов, классифицируемых по принципу действия, а именно:
- пассивные. Такие устройства работают в изолированных условиях. Для ограждения от окружающей среды применяются специальные материалы;
- активные. Автоматически поддерживают температуру на заданном уровне;
- фазового перехода. Принцип действия таких устройств основывается на свойстве рабочего вещества менять свое физическое состояние, к примеру, из жидкого в газообразное.
В быту наибольшую популярность получили активные термостаты. Именно их и принято называть терморегуляторами. Большинство существующих приборов, предназначенных для контроля температуры, комплектуются подходящим терморегулятором еще на этапе своей фабричной сборки. Необходимо лишь внимательно разобраться с инструкцией к устройству перед его использованием.
Также существуют выносные терморегуляторы. Они выполнены в виде отдельного блока. Подключение к радиатору выполняется в соответствии с определенной технологией, без соблюдения требований которой нельзя рассчитывать на эффективную, экономичную, безопасную и долговечную работу установки.
Виды термостатов для радиаторов отопления
В зависимости от принципа работы терморегуляторы подразделяют на механические и автоматические. Еще одна распространенная классификация – согласно чувствительной среде, которая наполняет сильфон. Так, устройства относят к жидкостным (проводник – вода) и газонаполненным (газ). Рассмотрим подробную классификацию, где терморегуляторы подразделяются на 4 основных вида в зависимости от потребностей пользователя и особенностей системы.
Механический термостат
Механический терморегулятор является самым дешевым, вследствие чего и самым распространенным вариантом.
Несмотря на то, что комплектация терморегуляторов остается одинаковой для разных типов, основные отличия – в способе управления. Так, механическая модель имеет вентиль с делением. Чтобы изменить температуру, достаточно повернуть вентиль на соответствующее деление.
Механика с электрическим управлением
Для выставления температуры такие установки используют вращающееся колесико. При достижении требуемой температуры внутренний ключ термостата замыкается и подается сигнал к основному механизму для открытия или закрытия клапана.
Термостат с электрическим сервоприводом
Устройство имеет сервопривод – маленький электродвигатель, заменяющий на корпусе механический вентиль. Управление осуществляется с помощью команд, подающихся от электронного термостата. Электронику устанавливают в любом месте в помещении для измерения актуальной температуры. В зависимости от температуры сервопривод вращает ось и действует на терморегулятор.
Электронные модели в системе отопления
Электронные терморегуляторы – боле удобный аналог механического.
Такой терморегулятор для батарей отопления повторяет принцип работы механического. Разница заключается только в том, что устройство имеет простой дисплей и кнопочное управление. За счет этого повышается цена и по сравнению с аналогами уменьшается погрешность в работе. Такие системы считаются наиболее прогрессивными и позволяют задавать температуру от суток до недели и более. Температура может выставляться по часам: минимальная, когда дома никого нет, и привычная в часы домашней активности.

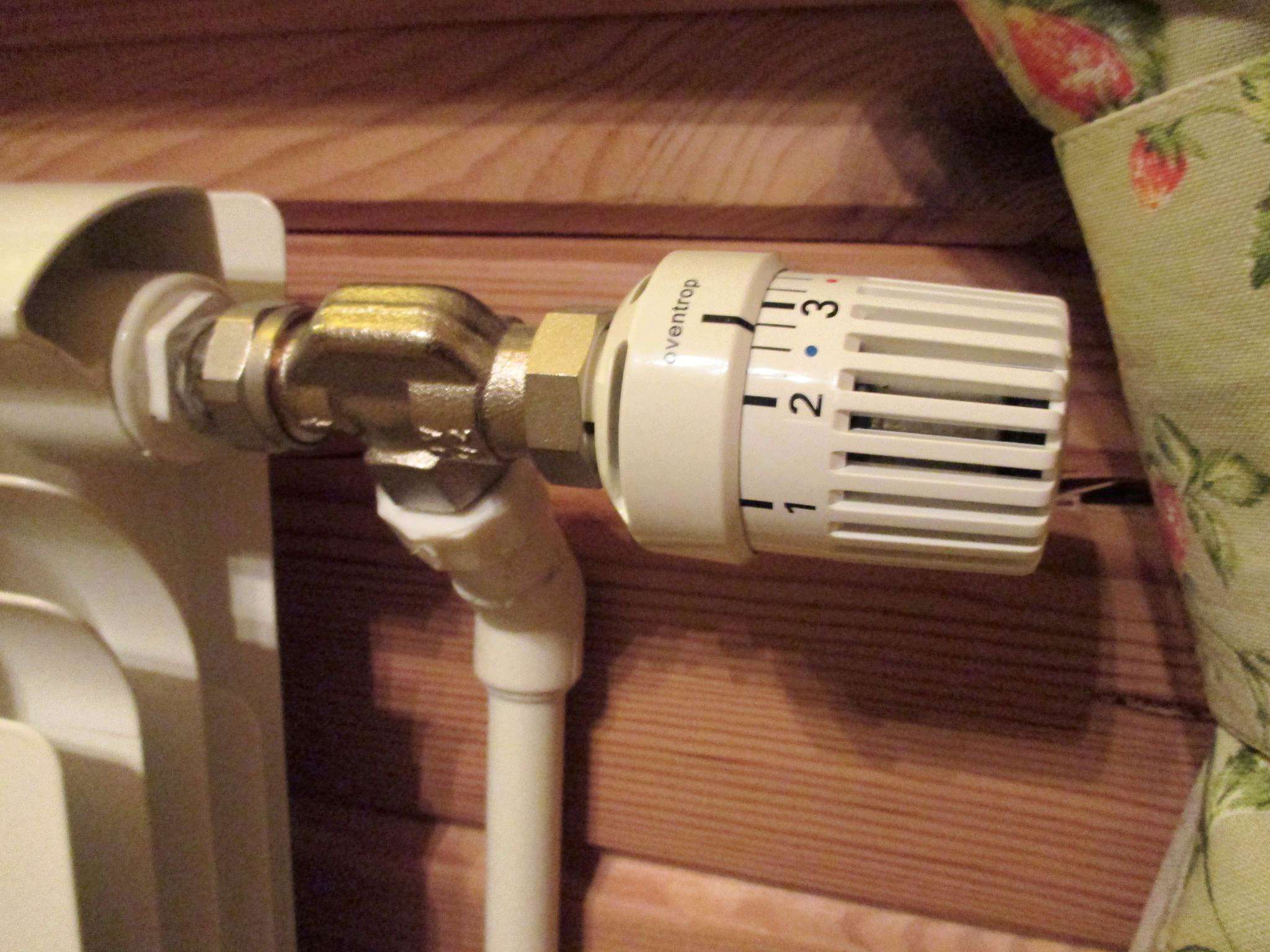

Установка терморегулятора на радиатор отопления
Описать, как проходит установка термостата на радиатор отопления по шагам, довольно сложно, ведь тут может быть очень много вариантов, которые зависят от типа материала, внутренней контурной разводки. Однако стоит ознакомиться с несколькими рекомендациями.
- Первое, что нужно знать, так это то, что термостат всегда устанавливается на входе труб подачи в батарею. На клапане есть недлинный патрубок-штуцер с накидной гайкой, что очень упрощает крепление прибора с батареей отопления и делает его разъёмным. На другой стороне клапана находится резьбовый патрубок. Он будет прочно паковаться с трубой подачи либо другими предметами обвязки.
- Перед началом работ по установке нужно осмотреть трубы на наличие теплоносителя. Если есть необходимость – слить.
- Монтаж начинается всегда с крепления термоклапана. Головка всегда устанавливается в последнюю очередь. Шток клапана, который выступает, должен быть прикрыт колпачком, чтобы не возникло неожиданных механических повреждений.
- Клапан крепят с таким расчётом, чтобы головка находилась в горизонтальном положении. Однако под это условие не попадает ручная термоголовка и термоголовка для радиатора отопления с выносным датчиком, потому что тут положение не играет особой роли.
- Присоединение клапана к подводке происходит самым подходящим для таких труб способом. Для металлопласта может подойти запаковка пресс-фитинга, а для полипропилена — запаковка фитинга с переходом на сварную муфту. Если трубы из металла и позволяют условия, то можно сделать прямую запаковку, систему сгонов либо применить гайку-«американку».
- Многие задаются вопросом, стоит ли устанавливать перед термостатом шаровой кран. Хотя он не является основным элементом, свои плюсы в его монтаже всё же есть.
В случае если в комнате стоит две батареи отопления, будет бессмысленно устанавливать термостат на каждую. Устройства будут только мешать работе друг друга. При равноценности радиаторов логично прикрепить прибор на любой из них. На какой вы сделаете установку значения не имеет. При разных мощностных характеристиках отопительных устройств, стоит крепить термостат на тот, что имеет большую отдачу тепла.
Если термостат крепится на радиатор, подключённый к однотрубной системе, то нужно придерживаться нескольких условий. Само собой, термоклапан должен подходить однотрубной системе
Важно, чтобы посреди труб подачи и обратки был установлен байпас (труба-перемычка). В диаметре байпас должен быть меньше диаметра проводки на размер
Ни в коем случае между стояком и байпасом не должно быть запорных элементов. Если это шаровой кран либо термостат, то они должны располагаться на промежутке от байпаса до батареи.
После процедур по монтажу клапана требуется заполнить радиатор теплоносителем и запустить систему на циркуляцию с целью проверки на герметичность. Если протечек в узлах соединений и из-под штока термоклапана не наблюдается, то работы проведены хорошо.
Если нужно выполнить предустановку термоклапана, то делать это стоит уже сейчас. Загляните в эксплуатационную инструкцию устройства и выставьте нужное значение по шкале. Установка выполняется самостоятельно. Для этого необходимо снять кольцо со шкалой со стопора и провернуть до совмещения требуемого деления с меткой.
После всего уже можно начинать установку головки. В инструкции в обязательном порядке должны быть прописаны варианты. Бывают термоголовки, которые можно закрепить одним нажатием (характерно для производства компании «Danfoss»). Бывают такие, которые присоединяются на корпусе клапана накидной гайкой М 30х15. Проследите за тем, чтобы была обеспечена максимальная видимость шкалы установки. Теперь гайку можно затянуть.
На последнем этапе нужно провести настройку термостата. Это можно выполнить самостоятельно. Программирование термоголовок электронных осуществляют в соответствии с инструкциями.
Принцип работы
Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.
Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:
- С закрытой логикой.
- С открытой логикой.
Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.
Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.
В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.
Виды термостатических элементов
Термическая головка в конструкции терморегулятора для радиатора отопления важным элементом конструкции. Она бывает ручного типа, а также электронного либо механического. Многие производители производят продукцию, которая применима только со своей разновидностью термоэлемента.
Разница между ручным и автоматизированным механизмом
Подобные устройства отличаются ценой. Стоимость моделей европейских производителей варьируется от 16 до 28 евро. Приборы с выносным датчиком имеют цену в 45-55 евро. Их монтируют, если нет возможности следить за температурным значением на батарее.
Стоимость отдельных моделей терморегуляторов для радиаторов смотрите в таблице.
| Изображение | Модель | Стоимость, руб. |
|---|---|---|
 | RA/RTR с встроенным газозаполненным датчиком, Danfoss | 970 |
 | Valtec терморегулятор угловой в сборе | 750 |
 | Herz 1726098 | 1250 |
 | Salus VS30W комнатный программируемый | 3960 |
 | Luxor thermolux TT 2101 | 570 |
 | Watts SE148 | 620 |
 | Rifar Герц Н-мини | 1320 |
Терморегулятор ручного типа представляет собой регулирующий вентиль. С помощью вращения ручки изменяется количество проходящего теплоносителя.

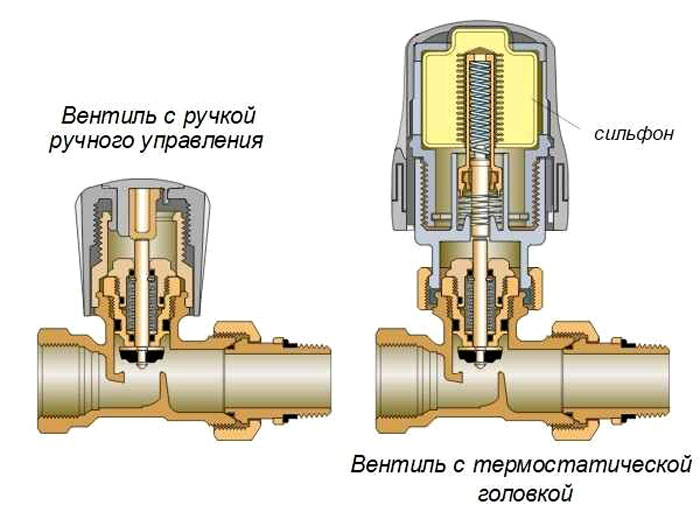

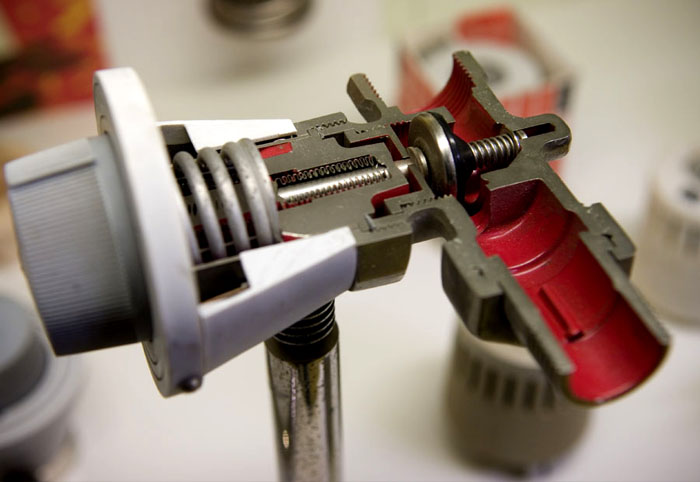

Термоголовка и клапан в разрезе
Термоголовки электронные относятся к дорогостоящим моделям. В изделии предусмотрено место для укладки батареек. Характеризуются большим количеством возможностей. С их помощью можно поддерживать определенное температурное значение длительный период времени. Также устройства программируются по суткам или по дням недели.
Электронная модель терморегулятора
Термоголовки отличаются по виду теплового компонента. По этому принципу механизмы делятся на газовые и жидкостные. Газовая модель быстро реагирует на температурные перемены. Жидкостные модели более простые в производстве, поэтому предлагаются в большом разнообразии. Подбирая термостат для радиатора отопления, следует учитывать диапазон температур. Чем больше данное значение, тем выше стоимость.
Вариант регулировки температуры
Виды терморегуляторов
На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.
Механический регулятор
Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.
Механический регулятор
В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.
Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.
Строение механического терморегулятора
Электронный термостат
Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.
Электронный термостат
Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.
Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.
Электронный термостат выглядит очень технологично
Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.
Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.
Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.
Для питания электронной части нужны батарейки
Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.
Инновационный монитор
Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.
Рекомендации по выбору
В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).
Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.
Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:
- С внутренним термоэлементом (как на схеме, представленной выше).
- С выносным температурным датчиком.
- С внешним регулятором.
- Электронные (программируемые).
- Антивандальные.
Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:
Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно. Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м
Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:
Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:
Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:
- радиаторы отопления с регулятором температуры находятся за плотными шторами;
- в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
- батарея стоит под широким подоконником;
- внутренний термоэлемент попадает в зону сквозняка.
В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:
Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.
Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

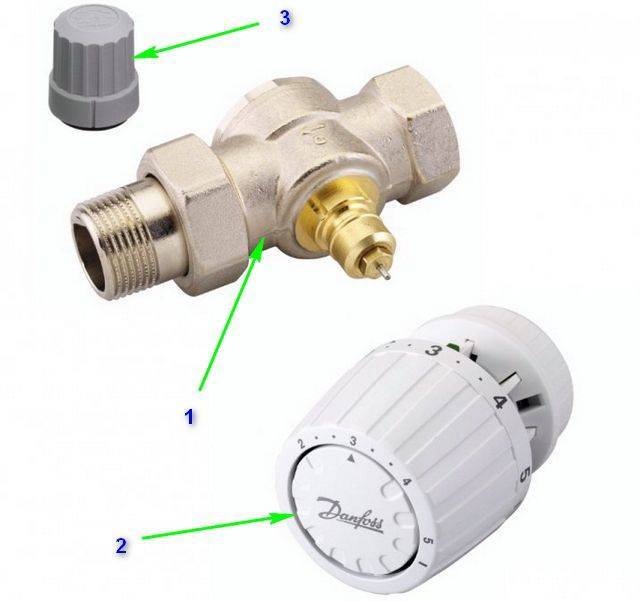

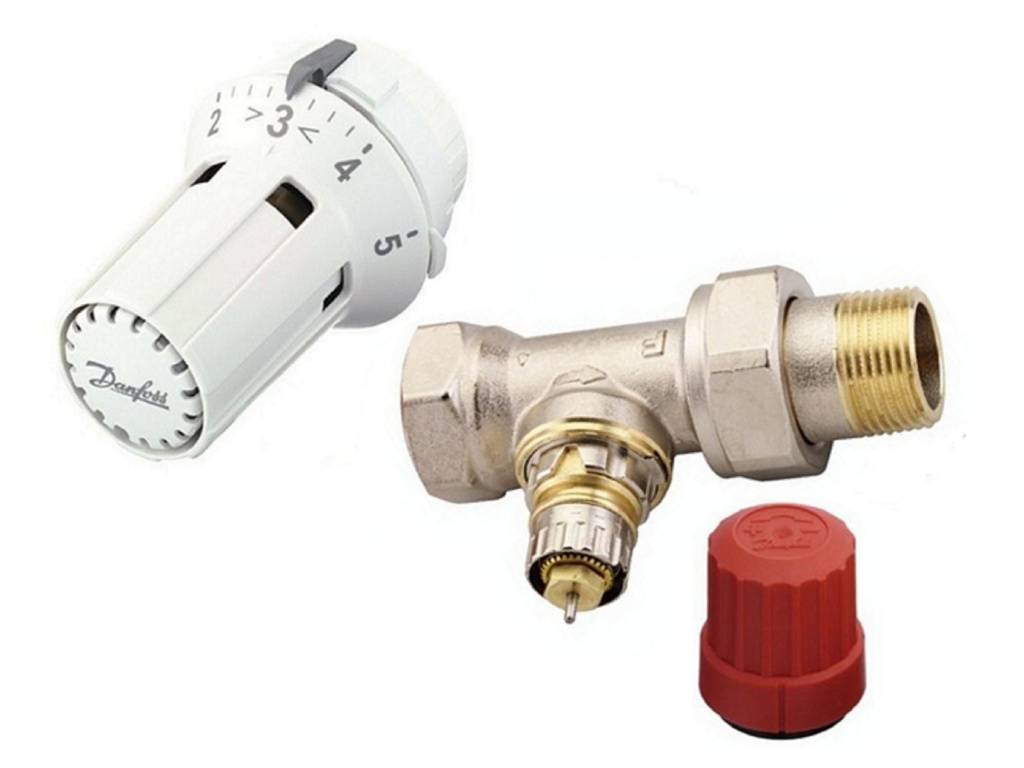

Термостатический клапан
Термоклапан для радиатора отопления по своей конструкции напоминает вентиль. В наличии седло и запорный конус, раскрывающий / закрывающий просвет при циркуляции теплоносителя. Температурные показатели настраиваются количеством проходящего теплоносителя через батарею.
На однотрубную и двухтрубную разводку устанавливают разные клапаны. Давление воды, оказываемое на однотрубную конструкцию, значительно ниже. И только таким способом можно её привести в баланс. Менять вентили не стоит, так как нагрев происходить не будет.
Устройство термостатического вентиля
Вентили для конструкций однотрубных сочетаются с системами с естественной циркуляцией. В случае монтажа гидравлическое сопротивление, безусловно, вырастет, однако система не сработает.
Каждый клапан имеет стрелку, показывающую направление теплоносителя. При установке его закрепляют таким образом, чтобы направление потока совпадало со стрелкой.
Корпус клапана выполняется из металлов, стойких к процессам коррозии. Обычно в дополнение изделие покрывают слоем защиты (хром, никель). Вентили могут быть из бронзы с покрытием никеля или хрома, из латуни с никелированным покрытием, из нержавейки.
Безусловно, нержавеющая сталь является наилучшим вариантом, так как она химически нейтральна, не поддаётся коррозии и не контактирует с другими металлами. Однако при всём этом, такие клапаны стоят дорого, да и найти их сложнее.

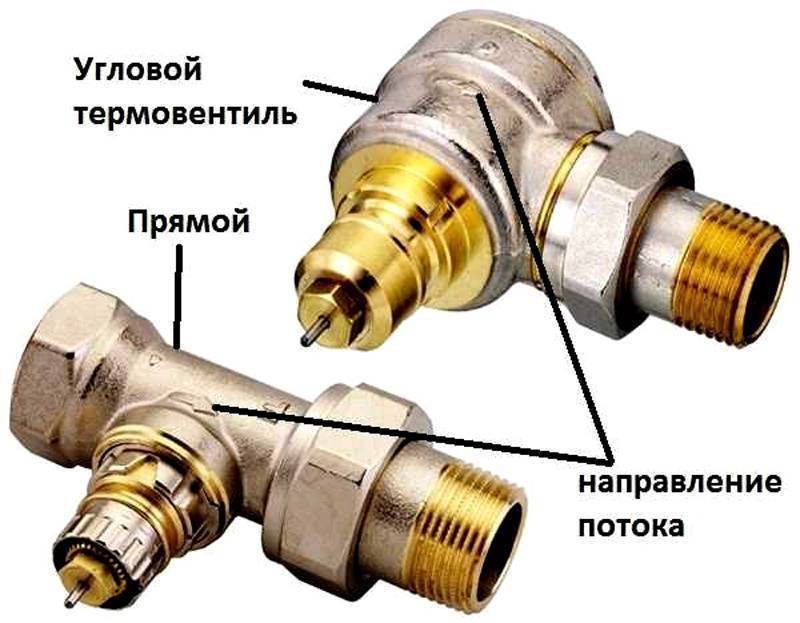

Угловой и прямой термоклапан
Вентили из бронзы и латуни практически одинаковы по сроку эксплуатации.
Важно выбрать приспособление с качественным сплавом. Зарекомендовавшие себя производители за этим следят
На корпусе в обязательном порядке должна быть стрелка, которая указывает направление движения теплоносителя. Скорее всего, если её не будет, то вам попалось изделие из дешёвых, и его лучше не приобретать.
По принципу исполнения клапаны могут быть двух видов:
- проходными (или прямыми);
- и угловыми.
Наличие двух вариантов обусловлено разной установкой радиаторов. Правильный подбор клапана поможет отопительной системе работать эффективно.
В настоящее время достаточно фирм, производящих термоклапаны. Известными являются Danfoss (Дания), BROEN (Дания), OVENTROP (Германия). Подберите подходящий вашей системе.
| Компания | Для какой системы предназначено | Ду | Материал корпуса | Рабочее давление, Бар | Средняя стоимость, $ |
|---|---|---|---|---|---|
| Danfoss (угловой RA-G с возможностью настройкой) | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 | 25-32 |
| Danfoss (прямой RA-G с возможностью настройки) | однотрубной | 20 мм, 25 мм | Никелированная латунь | 10 | 32-45 |
| Danfoss (угловой RA-N с возможностью настройки) | двухтрубной | 15 мм, 20 мм. 25 мм | Никелированная латунь | 10 | 30-40 |
| Danfoss (прямой RA-N с возможностью настройки) | двухтрубной | 15 мм, 20 мм. 25 мм | Никелированная латунь | 10 | 20-50 |
| BROEN (прямой с фиксированной настройкой) | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 | 8-15 |
| BROEN (прямой с фиксированной настройкой) | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 | 8-15 |
| BROEN (угловой с возможностью настройки) | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 | 10-17 |
| BROEN (угловой с возможностью настройки) | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 | 10-17 |
| BROEN (прямой с фиксированной настройкой) | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 | 19-23 |
| BROEN (угловой с фиксированной настройкой) | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 | 19-22 |
| OVENTROP (осевой) | однотрубной | 1/2″ | Никелированная латунь, покрытая эмалью | 10 | 140 |
Термостаты входя в группу автоматики газового котла.
Типы термостатических головок
Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

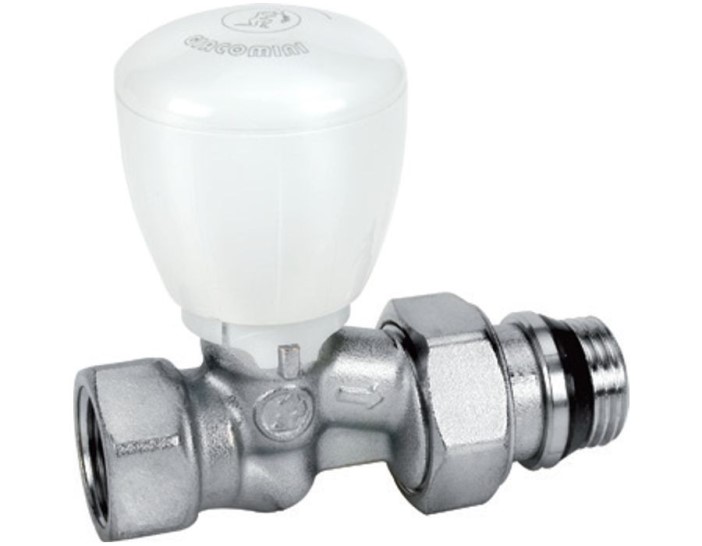

Ручная регулировка
Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.
Ручная термоголовка — самый простой и надежный вариант
Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.
Механическое регулирование
Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.
Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.
Газ и жидкость
Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.
Жидкостный или газовый сильфон — особой разницы нет
Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.
Выносные датчики
Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.
С выносным датчиком
Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.
Термоголовка для радиаторов
Watch this video on YouTube
Электронное регулирование
Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.
Электронные терморегуляторы на батареи отличаются большими размерами
Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.
Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.
термостата living eco — Установка
Установка терморегулятора на батарею отопления
Вопрос, как установить терморегулятор на батарею, интересует и людей, проживающих в многоквартирных домах, и владельцев частного жилья с автономной системой отопления. Терморегулирующее устройство позволяет поддерживать в помещениях комфортную температуру, а во втором случае – еще и экономить затраты на энергоноситель. Терморегулятор имеет смысл ставить на батареи любого типа за исключением чугунных – они отличаются высокой тепловой инерцией, из-за чего регулировка становится неэффективной.
Терморегулятор для батареи отопления
Автоматический терморегулятор для радиатора отопления представляет собой термостатический клапан, который без дополнительных усилий со стороны человека регулирует степень прогрева помещения на довольно большой температурный диапазон. Он снижает ее, если за окном тепло и солнечно и плавно поднимает при снижении температуры на улице.
Конструкция термостата на радиатор отопления зависит от типа системы отопления. Их два:
- однотрубный;
- двухтрубный.
Термостаты в свою очередь бывают двух видов: электронные и механические.
Электронный терморегулятор для радиатора отопления
Изучаем, как делается пайка полипропиленовых труб своими руками здесь.
Цифровые регуляторы, в свою очередь, подразделяются на :
- с закрытой логикой.
- с открытой логикой.
Первый вариант отличается жесткой отлаженной системой, которая действует без внешних изменений. Изменить можно только ряд программируемых параметров.
Второй вариант предполагает обилие настраиваемых параметров и функций, изменять, настраивать и программировать здесь можно все, под любые условия среды. Следует, однако, отметить, что и обращаться с устройствами открытой логики сложнее — требуется довольно высокий уровень знаний, что больше характерно для работника индустрии, чем для обычного человека. Пользование терморегулятором будет стоить значительных усилий именно ввиду отсутствия специальных знаний.
Теперь о механических. Упрощенно говоря, механизм представляет собой связанные между собой клапан и термоголовку. В состав последней входят:
- жидкостный элемент (в некоторых вариантах упругий либо газовый);
- привод;
- регулятор.
Механический термостат состоит из следующих элементов : термического баллона с гофрированной внутренней поверхностью (или сильфон); термоклапана; чувствительного элемента; шкалы; компенсаторного механизма; накидной гайки; фиксирующего кольца; разъема; передающего штока и золотникового клапана.
Производим монтаж настенных газовых котлов тут.
Если становится холоднее — содержимое термического баллона сужается, шток клапана втягивается — таким образом, расход теплоносителя возрастает, соответственно, и температура в жилище тоже. Если в комнате, напротив, слишком жарко, содержимое баллончика расширится, соответственно, теплоотдача радиатора становится меньше.

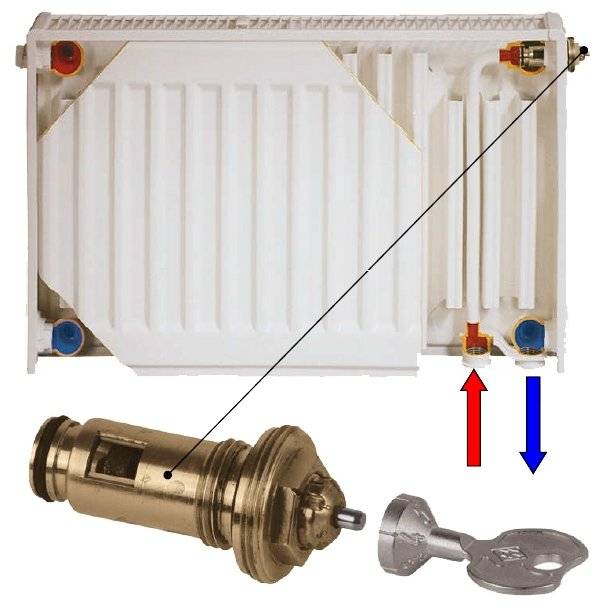

Устройство механического терморегулятора для радиаторов отопления
Выгода от регулировки тепла
Считается, что в странах Европы терморегуляторы изначально применялись для снижения энергозатрат.
Причём в современных моделях режим экономии тоже предусмотрен. В России же контроль работы системы отопления используют, в первую очередь, для поддержания комфортной температуры в помещении.
Терморегуляторы Oventrop, Danfoss или Valtec успешно совмещают обе эти функции. Практика показывает, что способность терморегулятора экономить обязательно пригодится в частном коттедже с индивидуальной отопительной системой.
А возможность поддержания комфортной температуры подойдёт жильцам многоквартирных домов с централизованной системой отопления.
