Свайный фундамент своими руками: пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Технология монтажа для других видов опор

Помимо винтовых свай для фундамента можно использовать буронабивные и забивные опоры. Расстояние между соседними силовыми элементами выбирается, исходя из необходимого количества свай, которое, в свою очередь, зависит от суммарных нагрузок и несущей способности фундамента.

Шаг между столбами не должен превышать 3 м. Для устройства забивных свай необходимо привлекать спецтехнику.

Монтаж буронабивных свай можно провести вручную, следуя последовательности технологических этапов:

Бурение скважин.
Устройство песчаной подушки.
Монтаж опалубки.
Армирование.
Заливка бетоном.
Установка оголовков.

Для буронабивной технологии марку бетона, класс стали арматуры, диаметр силовых элементов и другие параметры выбирают, основываясь на суммарных нагрузках и особенностях грунта.

Полы по грунту

Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.

Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.

Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.

Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.

На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.

Основные ошибки при возведении

Типичными ошибками, которые часто встречаются при строительстве свайно-ростверковых оснований, являются:

Слабое соединение свай и ростверка, снижающее устойчивость и прочность конструкции.
Отсутствие воздушного зазора между высоким ростверком и грунтом.
Увеличенные пролеты между сваями, вызывающие прогиб балок ростверка и появление трещин между основанием и стенами.

Все эти ошибки являются следствием недостатка опыта у строителей или неправильного расчета свайного поля, допустившего слишком большие расстояния между опорами. Все эти недочеты требуют устранения путем усиления соединений, установки дополнительных опор и создания качественного фальш-цоколя.

Работы достаточно сложные и ответственные, но совершенно необходимые, иначе срок службы дома будет значительно уменьшен.

Процесс монтажа

Производство железобетонных опор – несложная технология, поэтому их вполне можно изготовить самому непосредственно на участке. При наличии сложностей можно купить металлические или бетонные опоры в готовом виде и привезти на стройплощадку. Для экономии средств все-таки чаще производится формирование свай в опалубке. Она необходима при наличии слабого, сыпучего грунта. Без опалубки стенки скважины не сохранят свою целостность и форму.

Опалубку можно сделать из тонкостенной цементной или асбестоцементной трубы, которую изнутри покрывают битумной мастикой с целью гидроизоляции. Для плотного грунта можно применять короткие опалубки лишь для заливки оголовка сваи. Также форма для заливки делается из рубероида. После завершения работ его не достают, ведь он играет роль гидроизолятора.

Рекомендации по выбору способа укрепления грунта в скважинах таковы:

Без укрепления, или сухой способ. Подходит для прочных, неоползающих, тугопластичных грунтов. Стенки скважины не будут обваливаться при бурении и заливке бетона даже без опалубки.
Укрепление водяным давлением. На стенки воздействуют водой или слабым раствором глины. Это помогает сделать более прочными скважины в глинистых, мягкопластичных, текучепластичных грунтах.
Трубобетонный способ. Представляет собой классический метод применения трубной опалубки для слабых грунтов.
Метод обсадных труб. Включает погружение в скважину металлических труб, которые будут надежно удерживать бетон внутри. После затвердения опор трубы извлекаются или оставляются как несъемная опалубка.

Пошаговая инструкция при работе со сваями будет такой:

Сборка каркаса. Используют прутки толщиной до 1,2-1,5 см, которые скрепляют между собой поперечными прутьями и проволокой в виде сетки. Арматура повышает прочность конструкции, уменьшает риск растрескивания опоры от горизонтальных нагрузок при движении почвы. Армирующую сетку не подводят вплотную к трубе опалубки, оставляя зазор в 5 см.
Заливка бетона. Первым делом готовят подушку из песка, щебня, хорошо утрамбовывают слой. Для подготовки раствора применяют цемент марки М300 или выше. Заливку бетона производят пластами в 30-40 см, каждый слой подвергают вибропрессованию или уплотняют вручную. Оставляют готовые опоры для набора прочности (до 10-14 суток). После с помощью болгарки выравнивают их по высоте.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон. Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости

Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

На каких грунтах можно устанавливать винтовые сваи под фундамент?

Винтовые сваи необходимо погружать достаточно глубоко, поскольку только так исключается возможность его разрушения при вертикальных нагрузках пучения почвы из-за морозов. При этом останутся только боковые воздействия, но, поскольку при этом создается малая контактируемая площадь, эти воздействия не оказывают решающее воздействие на сваи.

По этой причине определяя пригодность грунта, до того, как приступить к закладке фундамента здания, нужно рассмотреть его механические свойства. Свайно-винтовой фундамент рекомендуется использовать на следующих грунтах:

Песчаных.
Супеси.
Суглинках.
Глинистых.

Категорически запрещается использовать этот вид фундамента для строительства зданий на скальных, скально-обломочных грунтах, торфяниках, рыхлых посадочных грунтах.

Особую осторожность стоит соблюдать при установке данного фундамента на сильно обводненных грунтах, на которых грунтовые воды имеют различные уровни, зависящие от сезонов года. Если необходимо построить здание на подобном участке земли, перед строительством нужно провести пробное бурение, а глубина погружения свай должна быть максимальной

Расчёт количества свай

Перед тем, как приступать к монтажу свай, необходимо выполнить ряд предварительных работ. Первым этапом является расчет свайного поля.

Эта процедура представляет собой детальный и математически обоснованный анализ распределения опор на строительной площадке. Он производится в несколько этапов:

Проектировщик определяет общую нагрузку, которую создаст возводимое строение на основание.
Рассчитывается несущая способность 1 сваи, закладываемой в фундамент.
Общая нагрузка разделяется на характеристику одной опоры и таким образом определяется количество необходимых на конкретный объект свай.

В разработанных проектными институтами и утвержденных ГОСТах содержатся расчетные показатели нагрузки при эксплуатации каждого типа зданий. Они определены с учетом практического опыта. Для жилых зданий – примерно 150 кг/м2; при промышленном строительстве – 200 кг/м2.

Удельный вес 1 м2 стены

Каркасные стены толщиной 150 мм с утеплителем	30-50 кг/м2
Стены из бревен и бруса	70-100 кг/м2
Кирпичные стены толщиной 150 мм	200-270 кг/м2
Железобетон толщиной 150 мм	300-350 кг/м2

При возведении нескольких этажей важно учитывать этажность и производить расчеты как для каждого этажа в отдельности, так и для всей конструкции в целом. Удельный вес 1 м2 перекрытий

Удельный вес 1 м2 перекрытий

Чердачное по деревянным балкам с утеплителем, плотностью до 200 кг/м3	70-100 кг/м2
Чердачное по деревянным балкам с утеплителем плотностью до 500 кг/м3	150-200 кг/м2
Цокольное по деревянным балкам с утеплителем, плотностью до 200 кг/м3	100-150 кг/м2
Цокольное по деревянным балкам с утеплителем, плотностью до 500 кг/м3	200-300 кг/м2
Железобетонное	500 кг/м2

Удельный вес 1 м2 кровли

Кровля из листовой стали	20-30 кг/м2
Рубероидное покрытие	30-50 кг/м2
Кровля из шифера	40-50 кг/м2
Кровля из гончарной черепицы	60-80 кг/м2

При расчетах необходимо учитывать регион, где происходит строительство. Для каждого района характерны уникальные средние показатели снежного покрова. При разработке проекта свайного поля обязательно высчитывают нагрузки от давления снежного покрова, исходя из среднестатистических наблюдений для конкретной местности.

Средний вес снежного покрова приведен в таблице:

Для юга России	50 кг/м2
Для средней полосы России	100 кг/м2
Для сервера России	190 кг/м2

Для получения указанных данных необходимо площадь крыши здания умножить на массу снежного покрова. К итоговому результату прибавляют 20% — это дополнительный параметр, называемый коэффициентом надежности.

Проектирование свайного поля требует особого внимания к расчетам. Необходимо достигнуть оптимального сочетания количества опор, их прочности и заглубления

Для этих работ важно иметь точные данные геологических и геодезических предпроектных испытаний

В качестве примера таблица ниже содержит показатели несущей способности грунтов и винтовых свай:

Тип грунта	Расчетное сопротивление грунта *, кг/см2	Несущая способность винтовой сваи, кг
ВСГ-1 73/250	ВСГ-1 89/300
плотный	ср. плотн	плотн	ср. плотн	плотн	ср. плотн
Крупный гравелистый песок	13.0	12.0	6378	5888	9185	8478
Песок средней крупности	12.0	11.0	5888	5397	8478	7772
Мелкий маловлажный песок	5.0	4.0	2453	1963	3533	2826
Мелкий песок, насыщенный влагой	3.0	2.0	1472	981	2120	1413
Супеси сухие	5.0	4.0	2453	1963	3533	2826
Супеси, насыщенные влагой	3.0	2.0	1472	981	2120	1413
Суглинки сухие	4.0	3.0	1963	1472	2826	2120
Суглинки, насыщенные влагой	3.0	1.0	1472	491	2120	707
Глины сухие	6.0	2.5	2944	1227	4239	1766
Глины, насыщенные влагой	4.0	1.0	1963	491	2826	707

И в конце, после получения всех расчетных данных, переходят к определению числа опор для конкретного проекта. Для этого общую массу делят на несущую способность одной сваи (как упоминалось выше).

Подготовительный этап

Любая работа, а тем более такая важная как создание фундамента, начинается с расчетов. Вам необходимо высчитать, сколько свай необходимо, а также места их расположения.

Кроме того, следует выяснить на какую глубину нужно устанавливать опоры фундамента. Этот параметр зависит от многих факторов, основными из которых являются:

глубина расположения устойчивых грунтов;
уровень подземных вод;
глубина промерзания грунта;
масса самого здания

Большинство из этих данных можно узнать, только проведя геологические исследования, а конкретно проделав несколько пробных бурений. Конечно, это потребует от вас дополнительных расходов, но без этих сведений сделать надежный и долговечный фундамент будет невозможно.

Виды ленточных фундаментов.

Давайте для начала мы с вами рассмотрим, какие же виды ленточных фундаментов существуют. Знание этой информации поможет в выборе вашей будущей основы для дома. От правильного выбора ленточного фундамента для дома зависит не только конечная стоимость постройки, но и подчас безопасность жильцов. Ведь неправильный выбор вида фундамента может иметь плачевные последствия. Вплоть до разрушения всей конструкции дома. Итак, приступим.

Мелкозаглубленный ленточный фундамент.

Как видно из самого названия, мелкозаглубленный ленточный фундамент под дом отличается от заглубленного глубиной залегания. У вас может возникнуть вопрос, а какая именно глубина ленточного фундамента должна быть, чтоб он считался мелкозаглубленным? Отвечаем: эта величина должна быть меньше глубины промерзания грунта в вашей местности. Отсюда вытекают и особенности, связанные с таким типом фундамента.

Раз грунт под таким фундаментом может промерзнуть, то это обстоятельство необходимо учитывать при проектировании. Замерзающий грунт расширяется, а значит, будет выталкивать фундамент и все что на нем построено вверх. И не всегда равномерно. От этого возможны различные перекосы здания, неравномерная нагрузка на основание может разорвать фундамент. Чтобы этого не произошло, у мелкозаглубленного фундамента должно быть достаточное армирование, рассчитываемое строительными калькуляторами на нашем сайте. Найти их вы можете в верхнем меню.

В каких же случаях чаще всего выбирают именно мелкозаглубленный фундамент под дом?

Когда под домом не пучинистый грунт (камень, песок и т.д.).
Когда уровень грунтовых вод достаточно низок.
Когда вокруг дома делается водоотводный дренаж.
Когда делается утепленная отмостка вокруг здания.
Когда возводимое строение достаточно легкое и подвижное (к примеру каркасный дом, баня из бруса, теплица).

Если вы решите выбрать такой вид фундамента под свою постройку, постарайтесь избежать ошибок при его планировке, учтя все вышеперечисленные обстоятельства. Ведь мелкозаглубленный ленточный фундамент обладает несомненным плюсом: он достаточно прочен и относительно дёшев.

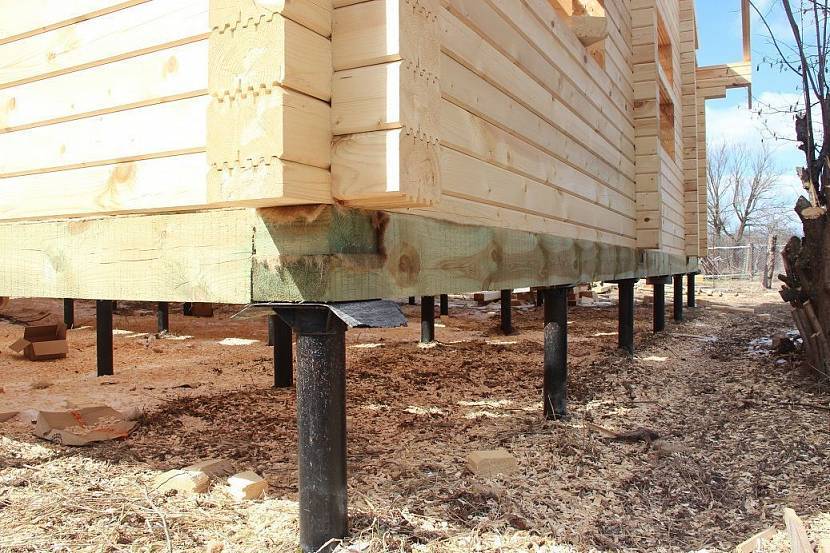

Свайно ленточный фундамент.

На самом деле, такой вид фундамента не является ленточным. Правильное название свайно-ленточного фундамента это свайно-ростверковый фундамент. И именно в таком виде: сваи плюс ростверк, его и надо делать. Но наши некоторые умельцы, делают так как им проще. Заливают сваи и ленту фундамента прямо по земле или неглубоко ее заглубив. В результате зимой, эту ленту и сваи выпирает из земли. В пустоты под сваями попадает грунт и весной, когда земля возвратит фундамент на место, он будет перекошен или треснет. Мы не рекомендуем вам делать свайно-ростверковый фундамент таким образом. Между ростверком и грунтом обязательно должен быть достаточный промежуток на расширение земли от морозного пучения.

Заглубленный ленточный фундамент.

Ну и наконец, самый часто заливаемый вид фундамента – заглубленный. Его глубина заложения должна быть больше точки промерзания грунта. Выполняется либо в виде монолитной железобетонной ленты, либо делается из ФБС бетонных блоков, которые ставятся на бетонную армированную подушку. Поверх кладки из таких блоков выполняется армопояс, для скрепления фундамента в единое целое.

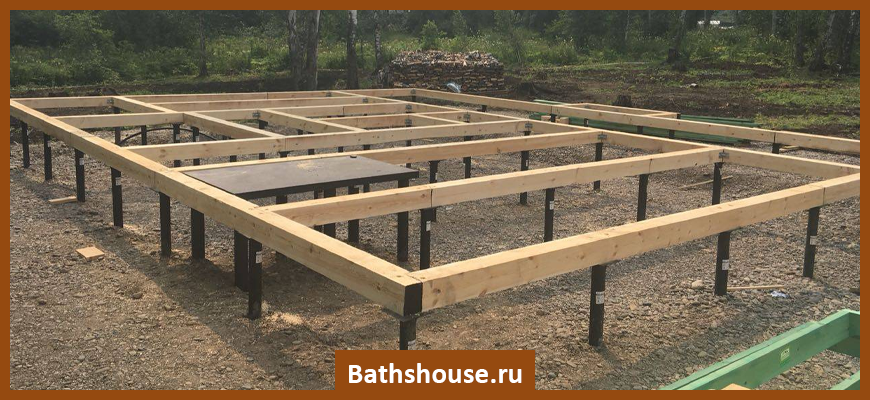

Устройство наземной части фундамента

Существует несколько вариантов оснований, опорой для которых служит буронабивной фундамент:

Свайно-монолитный. Комбинированный тип основания, при котором поверх свайного поля заливается монолитная плита. Применяется преимущественно на плотных грунтах и для строений с большой массой. Достоинства: высочайшая несущая способность. Недостатки: большой объем бетонных работ и высокая стоимость.
Свайно-ленточный. Ленточный фундамент на сваях — оптимальный вариант для загородного дома. Монолитная фундаментная лента, заливаемая при помощи опалубки, опирается на буронабивные сваи, передавая до 40% веса дома на опоры. Достоинства: простота выполнения, низкая стоимость, надежность. Недостатки: на болотистых грунтах необходимо устройство висячего ленточного основания, которое самостоятельно рассчитать и выполнить практически невозможно.
Свайно-ростверковый. По конструкции напоминает свайно-ленточное основание, но вместо монолитной ленты нагрузку от строения воспринимает ростверк. Фундамент с ростверком отлично подходит для небольших дачных домиков, бань, хозпостроек. Достоинства: простой монтаж, возможность самостоятельного обустройства металлического висячего ростверка. Недостатки: относительно низкая несущая способность.

При выборе наземной части для буронабивного фундамента необходимо учитывать характеристики будущего дома (массу, площадь), типы грунтов на участке и финансовые возможности. Рассчитывая стоимость комбинированного фундамента, не забывайте включить в смету работы и материалы по утеплению, гидроизоляции, отделке.

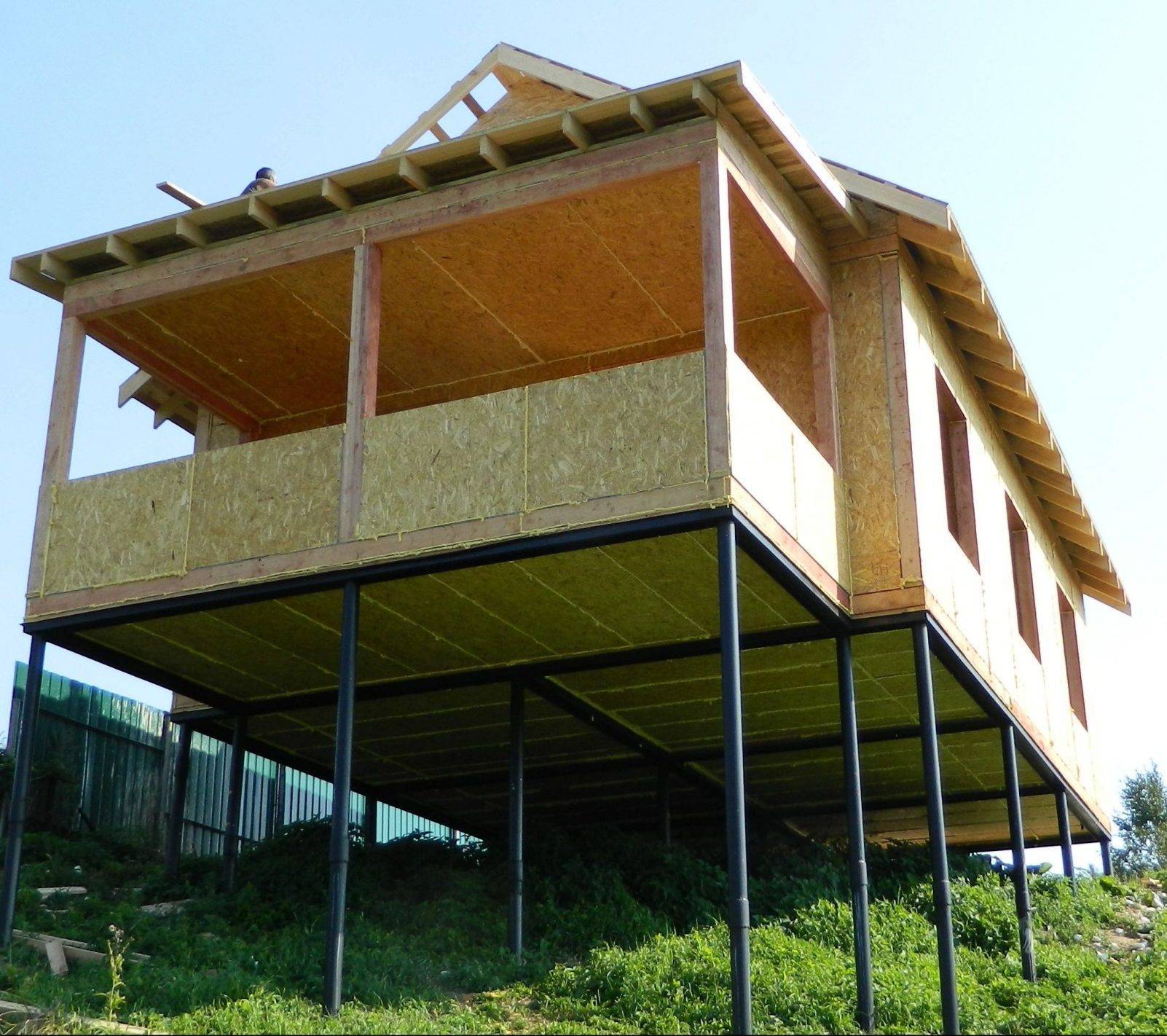

Расчет высоты над землей

Высота подъема свай зависит от нескольких условий:

Величина снежного покрова в зимнее время.
Уровень воды при подтоплениях или паводках.
Глубина залегания грунтовых вод.

Некоторые величины можно отыскать в приложениях СНиП, другие значения можно получить в местных геологоразведочных или метеорологических организациях.

Основная задача — обеспечить такой подъем над уровнем грунта, чтобы минимизировать последствия от различных воздействий природного характера.

В большинстве случаев высоту бани над уровнем грунта принимают в пределах 40-60 см. Для отсечки стен от контакта со снеговыми массами этого обычно хватает, как и при подтоплениях.

Предугадать критические ситуации никто не может, а строить слишком высокую баню нецелесообразно.

Это не относится к постройкам на склонах или неровностях рельефа, где высота определяется по наименьшему значению.

Свайно-ленточный фундамент: плюсы и минусы.

Достаточно распространенный вид фундамента, который также имеет свои специфические особенности.

Преимущества ленточных свайных фундаментов:

можно возводить на участках со сложным рельефом;
оперативность (минимальное количество оборудования и человеческих ресурсов, задействованных при возведении конструкции); способность выдерживать небольшие удары и движения по земле;
сваи можно изготовить самостоятельно, используя только имеющийся в наличии материал;
скорость строительства.

Недостатки ленточного фундамента:

необходимость детальных геодезических измерений;
индивидуальный расчет длины, толщины и глубины каждой стойки;
невозможность создания подвала;
обязательные работы по утеплению недр;
используется исключительно для строительства малоэтажных домов (максимум три этажа).

В настоящее время стоимость любых строительных работ значительно выросла. Поэтому многие домовладельцы решают проблему возведения фундамента самостоятельно и с применением всевозможных подручных средств.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

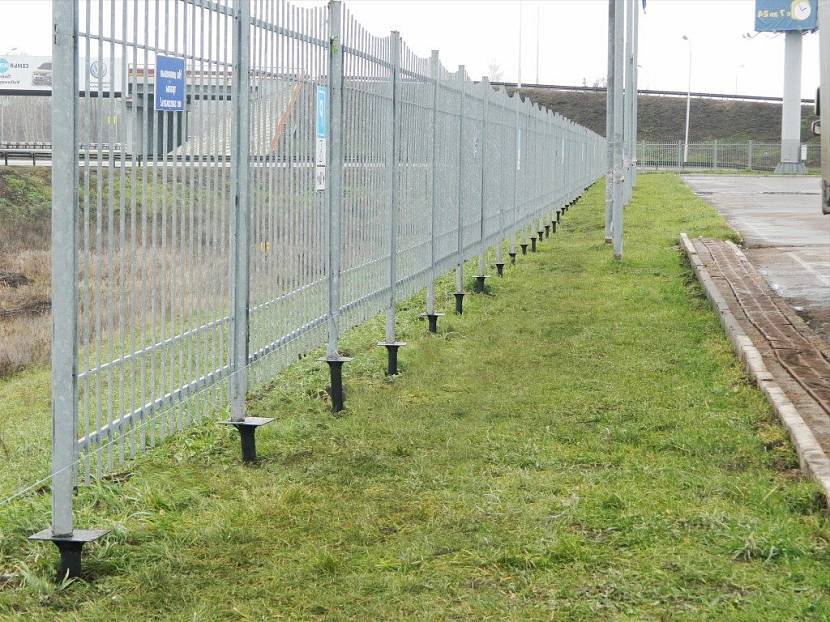

Металлический забор на винтовых сваяхИсточник spravka-region.ru

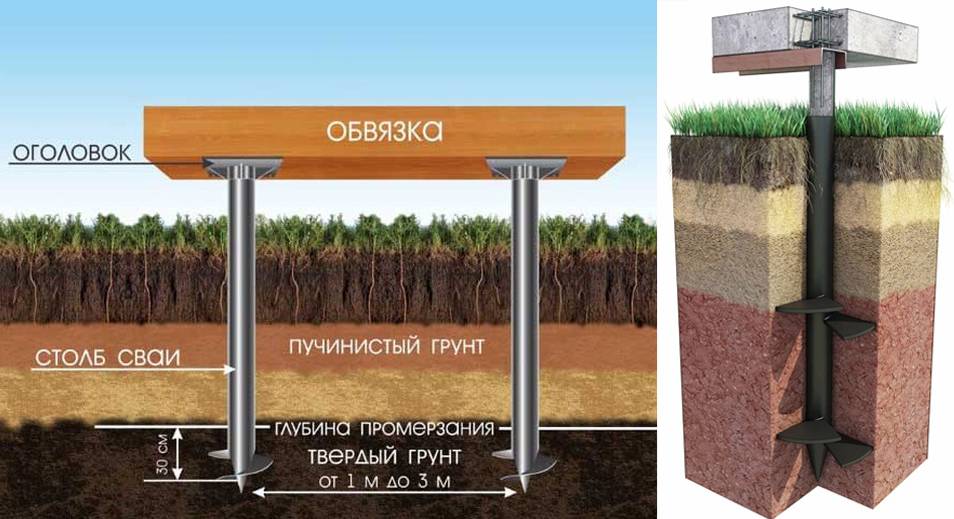

Составные части сваи

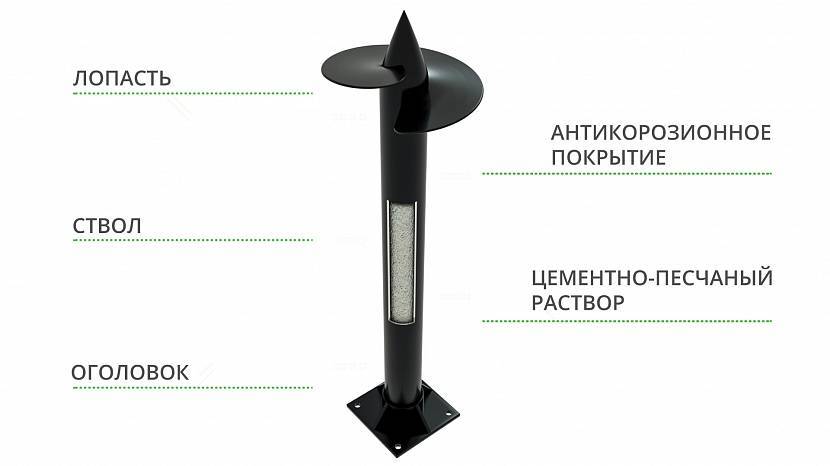

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

ствол из стальной трубы;
острый наконечник в форме конуса;
лопасть (винт);
оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Усиление свайного фундамента

При строительстве дома на сваях часто возникает вопрос о необходимости усиления основания. Усиливать можно один или сразу несколько элементов:

Свайные опоры. В частном строительстве самым популярным видом усиления свай является устройство ж/б подошвы — пяты для буронабивных опор.
Ростверк. Усиление ростверка выполняется металлическими швеллерами или уголками, которые навариваются, как правило, на углах будущего строения.
Весь фундамент. Усиление всего фундамента — трудоемкое и дорогое удовольствие. Если при строительстве коттеджа возникла потребность в усилении всего основания, то, скорее всего расчеты изначально были проведены неправильно. Чаще всего сплошное усиление применяется в отношении старых фундаментов, которые по каким-либо причинам снизили свою несущую способность.
Грунт вокруг свай и наземной части. Подсыпка плотного грунта производится, если толщина верхнего слабого слоя не превышает 0,5 м. Если его толщина больше, то наземную часть целесообразно делать приподнятой над уровнем земли.

Вопрос об усилении свайного фундамента следует решать на стадии проектировании. При этом необходимо помнить, что усиление окажет дополнительную нагрузку на опоры.

Высота свайного фундамента над землей

Все правила и положения, на которых основаны расчеты, указаны в основном нормативном документе СНиП под номером 24.13330.2001 (актуализированная редакция СНиП 2.02.03-85 ). Зачастую, высота свай над землей устанавливается в 200см.

Также указания к возведению ростверков свайного типа можно узнать из СНиПа 2.03.01-84 , в котором содержатся сведения о проектировании подобной разновидности ростверков

Еще при расчетах следует взять во внимание такой фактор, как искривление почвенного рельефа, это параметр влияет на расчет глубины для отдельных свай

Двухэтажное здание на сваях.

В первую очередь, пред тем, как проводить расчеты и определять высоту установки свай над землей, обращают внимание на следующий ряд факторов:

каков температурный режим в зимний период в окружающей среде и в помещении;
высота снежного покрова зимой;
количество выпадающих осадков;
какова вероятность затопления здания;
на какой глубине располагаются грунтовые воды.

Более детально проектирование высоты свайного фундамента рассчитывается исходя из следующих параметров, которые учитываются на максимально возможном для конструкции уровне:

качество материала конструкции, ее прочность;
каков уровень плотности грунта и его несущая способность;
какой степенью несущей способности обладает фундамент, когда имеет горизонтальную нагрузку;
какова степень усадки с горизонтальной нагрузкой на конструкцию;
возможность появления трещин в фундаменте во время его возведения.

Пример высокого свайно-винтового фундамента.

Также, для точного определения высоты свай над землей, необходимо рассчитать конструкцию на продавливание, иными словами, после того, как известно количество свай и их расположение – проверить достаточно ли в такой системе уровня несущей способности.

Расчет величины продавливания фундамента (F) можно провести по специальной формуле:

F = a*Rbt*u*h

a – коэффициент, который варьирует в зависимости от качества выбранного бетона и равен для тяжелого – 1, мелкозернистый – 0.85, легкий – 0.8;
Rbt обозначается классом бетона относительно его прочности, указывается в единицах измерения кг/см2;
u – это значение среднего арифметического, высчитанное из значений периметров опорной пирамиды (верхний и нижний);
h – значение плиты в толщину.

В случае если результат получается больше расчетной нагрузки, которая была определена в проекте, то такой уровень высоты фундамента допустим для возведения. Если же результат меньше, то проект подлежит пересмотру.

Применение СВФ на песчаном склоне.

Когда участок строительства обладает достаточно плотными грунтами, то расположение свай над почвой может равняться 15 см, располагаются в такой ситуации сваи одним или несколькими рядами под каждой стеной вдоль. Такие параметры могут быть в случае отсутствия в здании подвала.

Как построить основание своими руками: пошаговая инструкция

Установка опор:

Разметка территории. Определяют местоположение опор, учитывая нормативы СП 24.13330.2011. Там, где намечено расположение стоек, забивают колышки.
Установка свай. Ручным буром выполняют отверстия в грунте. На их глубину влияет состояние почвы. Стенки скважины защищают рубероидом. В отверстие опускают арматуру. Заливают бетон, трамбуя его, чтобы получить монолитную конструкцию. Для возвышения свай над землей делают опалубку.
Соединение свай. Чтобы соединить опоры, делают ростверк. Под баню подойдет брус либо бревно. Древесину кладут на оголовки, выполняя в ней вырезы под них. Затем скрепляют брусья по углам. К оголовкам раму крепят болтами. Далее возводят стены, закрывают их крышей.

Опора под печь

Если будет кирпичная печь, под нее нужны дополнительные опоры:

Копают котлован.
Подсыпают песок.
Укладывают битый кирпич, затем снова песок, получая плотную подушку.
Укладывают щебень. На нем устраивают опалубку под габариты печи.
Внутри опалубки монтируют арматурный каркас.
Заливают бетон по уровню, на 10 см ниже пола. Дожидаются полного высыхания.
Бетон смазывают гудроном, выкладывают кирпичи до нулевого уровня. На них возводят печь.

На фото пример заложения фундамента под печь:

Как утеплить?

Чтобы утеплить пол при свайном основании, рекомендовано использовать пеноплекс. Мастера перед укладкой изолятора монтируют по периметру пола рейку. Она позволяет обеспечить сливной уклон, чтобы вода быстрее стекала.

Подробная статья об утеплении свайного фундамента здесь.

Декорирование

После завершения строительства требуется облагородить фундамент. Рекомендовано применять различные облицовочные материалы.

Подойдет:

камень;
керамогранит;
облицовочный кирпич;
клинкер.

Заключение

Что бы самому создать свайный фундамент в любом случае требуется наличие определенной подготовки и опыта.

Как минимум, требуется постоянное наблюдение специалиста, готового в любой момент проконсультировать владельца участка, или вмешаться в строительный процесс для избавления от ошибок.

Опорные конструкции представляют собой ответственный и жизненно важный элемент постройки, создание которого должно быть выполнено с учетом всех норм и требований СНиП и СП.

Надо предварительно детально проработать эти документы в разделах, имеющих отношение к свайным фундаментам и условиям их монтажа.

Тщательное соблюдение технических требований позволит исключить деформации или разрушения элементов опорной системы и обеспечит максимально длительную эксплуатацию.

Как правильно сделать свайный фундамент своими руками: расчет высоты над землей + пошаговая инструкция по монтажу
