Нюансы возведения фундамента 6*6
Возводится свайно-винтовой фундамент в сжатый срок. После того, как вы получите утвержденный проект дома, можно начать строительные работы. Для этого первым делом вы должны доставить к месту строительства весь необходимый материал и инструменты.

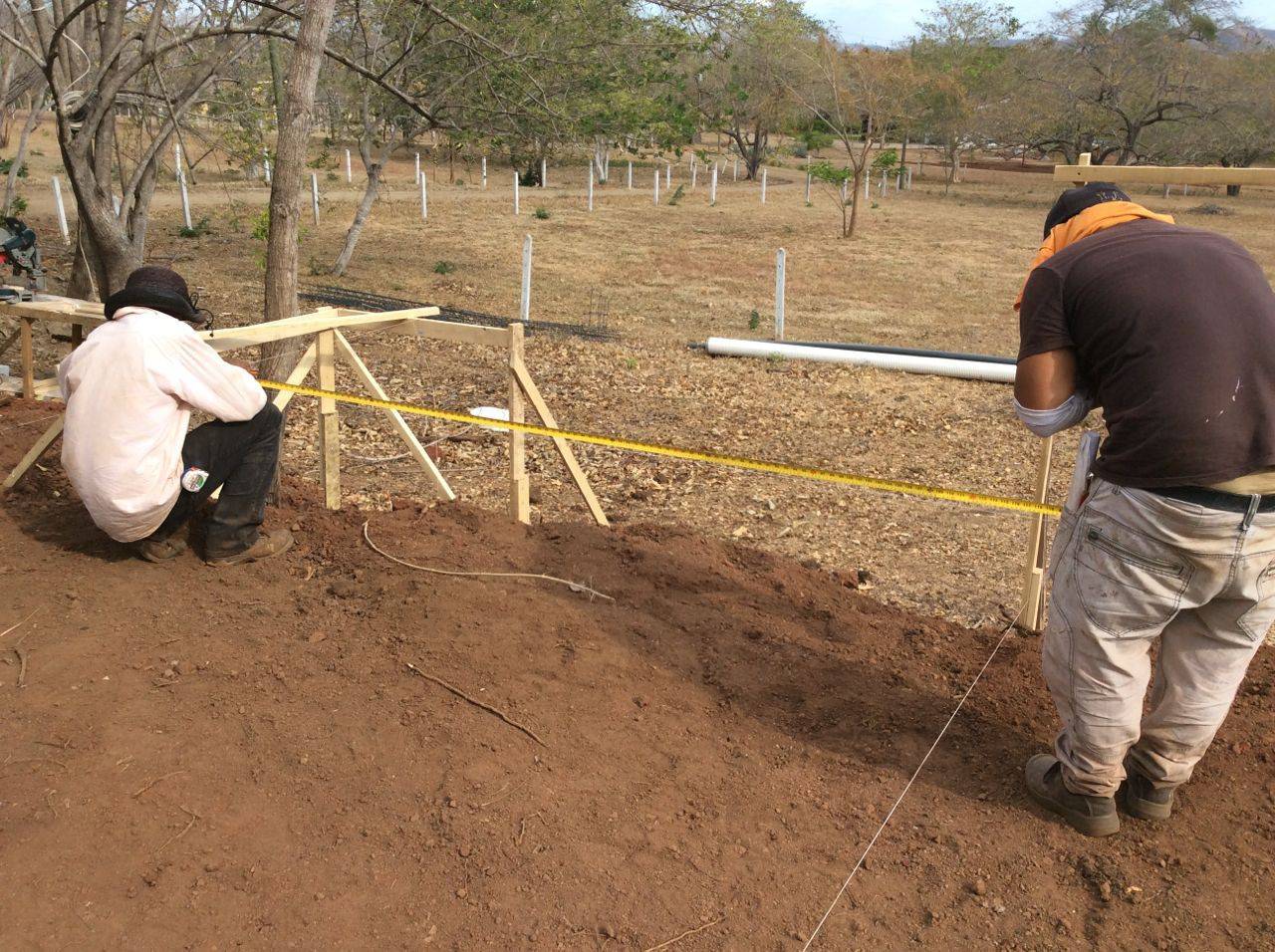

Исходя из проекта проводиться разметка стройплощадки с обозначением мест под установку свай. Если под рукой у вас есть рулетка и планируется возведение несложного строения, сделать это можно самостоятельно. Но если вы не уверены в своих силах, лучше доверьте работу профессионалам геодезистам, которые выполнят качественно все необходимые работы.
В точках под установку опор рекомендуется установить флажки дабы обозначить оные на местности и впоследствии быстро их находить. После можно переходить к монтажу свай. Это производится путем вкручивания сваи до достижения необходимого предела механически или с помощью инструмента. По завершению в полости сваи заливается бетонная смесь, фиксирующая опору на местности и создающая дополнительную прочность. В конце верхняя часть свай подрезается под один уровень.
Особенности свайно-винтового фундамента
При обустройстве данного типа фундамента сваи вкручиваются в грунт на глубину более низкую, чем глубину промерзания грунта. В случае, когда данный уровень высок, требуется учитывать, что минимальной глубиной вкручивания сваи является величина в полтора метра.
Принципиальная схема винтовой сваи напоминает по своей сути саморез. На свае нарезана специальная спираль, благодаря которой происходит ее ввод в землю, в ходе которого на поверхность выводится грунт, а сама свая углубляется до определенного уровня, после достижения которого дальнейшее углубление становится невозможным, а получившаяся опора является достаточной для постройки на ней дома.
Соблюдая технологию выполнения работ вы получите надежный фундамент, выдерживающий необходимую нагрузку согласно нормативно-техническим документам. При этом требуется грамотный предварительный расчет всей конструкции для того, чтобы рассчитать возможную нагрузку и равномерно распределить ее на точки опоры.
При производстве свай для фундамента используются специальные сверхпрочные сплавы металла. Наконечник сваи, функцией которого является «пробивание» грунта, может изготавливаться литым либо сварным способом.
Сваи со сварными наконечниками более дешевые, но хуже литых по прочностным качествам. Тут следует исходить из грунта, имеющегося на вашем участке. Если почва каменистая, то стоит использовать сваи с литыми наконечником. Если грунт имеет умеренную плотность, то разумнее сэкономить и использовать сваю с сварным наконечником.
Свайный фундамент для каркасного дома должен обладать подобным проектом, при создании которого учитывается:
- Имеющиеся особенности конструкции будущего дома;
- Размеры и материалы изготовления свай фундамента;
- Расчет нагрузки на опоры;
- Материал и размеры используемых свай;
- Усадка строения.
Площадь застройки свайного фундамента 6*6 невелика, потому точек опоры требуется немного. Благодаря этому скорость возведения фундамента высока, что сокращает общее количество времени, затраченного на постройку здания. Плюс к этому, не нужно ждать застывания бетона как в случае с ленточным фундаментом, а можно сразу перейти к обвязке и возведению стен.
Калькулятор расчета количества и стоимости материалов для буронабивных свай
Пояснения по пользованию калькулятором
Интерфейс программы довольно «дружественный», поэтому недопониманий, что же и где указывать, надо полагать, не предвидится.
Тем не менее, несколько замечаний-пояснений все же напрашиваются.
Как уже говорилось, калькулятор «заточен» под наиболее экономичный способ обустройств буронабивных свай. То есть без обсадной трубы, с применением гибкой несъемной опалубки из рубероида.
Пользователю предлагается указать следующие данные:
- Диаметр сваи – по умолчанию указано 200 мм (0.2 м), но диапазон возможных значений – довольно широкий, и должен охватить все теоретически возможные в частном строительстве варианты.
- Следующий пункт – высота сваи, от ее подошвы (уровень контакта с песчаной подсыпкой) до верхнего обреза бетонной заливки. Не путать нижнюю точку сваи с глубиной скважины – та может делаться глубже именно для песчаной подушки. Кроме того, в высоту сваи входит и возвышающийся над поверхностью грунта участок.
- Далее, предлагается выбрать, планируется ли свая просто цилиндрическая, или же она будет оснащаться расширенной подошвой по технологии ТИСЭ.
Если выбран вариант с расширением, то следующим пунктом указывается диаметр этого полусферического расширения. Если же свая обычная цилиндрическая, то это поле можно просто проигнорировать, оставить как есть.
Про армирование буронабивных свай выше уже говорилось. В большинстве случаев при частном строительстве можно обойтись минимальным количеством прутов. Тем не менее, пользователю предлагается аж пять вариантов на выбор: от отсутствия армирования – и до четырёх прутьев, увязанных в пространственную конструкцию.
Если армирование предусматривается, то необходимо указать еще и длину выступающих сверху участков прутьев.
При определении общей длины вертикального армирования программа сама отнимет 200 мм — на обязательный отступ от подошвы сваи (об этом говорилось выше в тексте).
В программе учтена поправка на то, что при использовании нескольких прутов их увязка между собой будет производиться перемычками, вырезанными из той же арматуры – запас на это уже заложен.
Единственное, что не предусмотрено – это вязальная проволока. Но ее нужно не столь много, и «дырку в бюджете» она точно не пробьёт. Кроме того, судя по иллюстрациям, многие мастера предпочитают прихватывать детали армирующего каркаса сваркой.
Естественно, указывается общее количество — сколько таких свай нужно будет забетонировать.
* * * * *
Далее, целый блок окон посвящен ценам на используемые в такой технологии материалы. То есть необходимо будет предварительно выделить время на изучение предложений местных поставщиков стройматериалов, чтобы выбрать наиболее выгодные со всех точек зрения (стоимость, условия, скидки, доставка, разгрузка и т.п.)
- Стоимость цемента (марки 400) запрашивается за стандартный 50-килограммовый мешок.
- Песок и щебень оцениваются и отпускаются чаще всего в кубометрах – поэтому и в нашей программе взяты именно эти единицы.
- Пластификатор С-3 – цена за литр. Его бывает нужно не так много – после проведения расчета можно будет выбрать оптимальный для себя объем расфасовки.
- Арматура – оценивается в данном случае в погонных метрах. На сайте любой уважающей себя металлобазы есть таблицы перевода метража проката и в весовые единицы, в зависимости от типа и размеров изделия, так что разобраться и «конвертировать» при необходимости – несложно. Наша программа требует рубли за погонный метр.
* * * * *
Остается нажать клавишу расчета – и получить целый список рассчитанных параметров, от необходимого количества материалов на одну сваю – и до стоимости всего проекта.
В результатах все расписано очень подробно, так что особых пояснений, должно быть, не потребуется.
Да, при расчете общего количества и стоимости песка — суммируются объемы, затрачиваемые и на песчаную подушку, и на приготовление бетона.
После первичного расчета, как уже предлагалось, пользователь может подкорректировать стоимость материалов – она у поставщиков может варьироваться в зависимости от объема приобретаемой партии.
Если после проведения расчета указать в появившихся полях свое имя и электронный адрес, то подробный «протокол вычислений», с указанием всех исходных, промежуточных и итоговых величин, будет тут же выслан пользователю.
* * * * * * *
Про, собственно, технологию в этой публикации говорилось довольно кратко – цель все же ставилась другая. Но чтобы хоть немного восполнить этот пробел, чтобы у читателя не осталось недопонятых моментов – посмотрите предлагаемое видео.
Рассчитываем необходимое количество свай на онлайн калькуляторе
Когда вам нужно посчитать необходимое количество винтовых свай, которые понадобятся для постройки фундамента вашего дома, можно упростить себе задачу, воспользовавшись специальным калькулятором. Для этого вам потребуется ввести исходные данные вашего строительства. Нужно сосчитать суммарное количество углов и стыки стен снаружи здания с несущими перегородками. В перечисленных точках необходима установка свай, шаг их размещения должен составлять не более трех метров. В случае, если у вас в планах установка камина, то исходя из его веса потребуется установка 1-4 свай под ним.
Рекомендуем вам воспользоваться онлайн калькулятором. С его помощью вы узнаете не только необходимое количество свай, а также их диаметр и длину.
Рассчитать свайный фундамент под будущий каркасный дом достаточно просто, достаточно внести соответствующие данные в необходимые поля:
- Выберите тип вашей застройки;
- Количество этажей;
- Из чего строится дом;
- Тип грунта;
- Кол-во углов здания;
- Высоту цоколя;
- Планируется ли строить камин либо печь
После чего нажмите на кнопку «Расчет винтовых свай».
Разумеется, это сугубо предварительные расчеты, однако они помогут вам запланировать бюджет стройки и сделать грамотный заказ возведения фундамента.
