Принцип работы дизельного сваебоя
Схема работы дизельного сваебоя
Чтобы запустить дизель-молот, нужно поднять и сбросить ударную часть посредством устройства «кошка» в ручном режиме. При падении последнего поршень сдавливает воздух, который, сжимаясь, нагревается и воспламеняет одновременно попадающее в камеру топливо – происходит взрыв.
Волна взрыва разносит элементы молота в разные стороны – вверх и вниз. Как только цилиндр доходит до своего верхнего предела, он начинает вновь падать – цикл повторяется. Далее работа проходит автоматически, пока не прекратится подача горючего.
Важно помнить, что работая на грунтах, имеющих слабую структуру, свая может быстро уходить вниз. Из-за этого часто происходит осечка при запуске дизельного молота. В такой ситуации молот несколько раз сбрасывают вручную, пока он не запустится
В этом же случае наблюдается невысокий подъем цилиндра. Когда свая опустится к плотным грунтам и ее осадка станет меньше, вылет будет выше. Нужно следить, чтобы осадка была не менее 1,5 см при десяти ударах, иначе нужно выключать агрегат
В такой ситуации молот несколько раз сбрасывают вручную, пока он не запустится. В этом же случае наблюдается невысокий подъем цилиндра. Когда свая опустится к плотным грунтам и ее осадка станет меньше, вылет будет выше. Нужно следить, чтобы осадка была не менее 1,5 см при десяти ударах, иначе нужно выключать агрегат.
- Установка винтовых свай своими руками
- Фундамент на железобетонных сваях
- Как произвести расчет свайного фундамента при помощи онлайн-калькулятора + вычисление количества свай и несущей способности
- Плюсы и минусы свайного фундамента. как не ошибиться при выборе
- Бурение скважин под свайный фундамент
- Свайно-винтовой фундамент: плюсы и минусы, советы по выбору
- Отказ сваи
- Преимущества и недостатки свайно-ленточного фундамента
- Строительство каркасного дома на винтовых сваях
- Различные технологии устройства буронабивных свай
- Способы укрепления фундамента
- Лидерные скважины
- Метод вдавливания свай
- Как сделать обвязку из бруса для свайно-винтового фундамента
- Оголовки свай: характеристики и тонкости использования
- Устройство фундамента на буронабивных сваях
- Виды винтовых свай: как выбрать подходящие?
- Ростверк на винтовых сваях
- Пошаговое руководство по изготовлению свайно-ленточного фундамента для дома из газобетона своими руками
- Рассчитать ленточный фундамент своими руками
- Какая должна быть глубина заложения фундамента?
- Ремонт и замена старого фундамента деревянного дома
- Испытания грунтов статической нагрузкой
- Виды фундаментов для бани
- Заливка фундамента зимой
С этим читают
- Установка винтовых свай своими руками
- Фундамент на железобетонных сваях
- Как произвести расчет свайного фундамента при помощи онлайн-калькулятора + вычисление количества свай и несущей способности
- Плюсы и минусы свайного фундамента. как не ошибиться при выборе
- Бурение скважин под свайный фундамент
- Свайно-винтовой фундамент: плюсы и минусы, советы по выбору
- Отказ сваи
- Преимущества и недостатки свайно-ленточного фундамента
- Строительство каркасного дома на винтовых сваях
- Различные технологии устройства буронабивных свай
Бурение скважин
Выбрать вид бурения можно любой:
- автоматический мото-, ямобур;
- ручной бур.
Нивелиром, следует обязательно, как можно чаще проверять вертикаль. Несжимаемый слой почвы, является необходимым фактором. Иначе, может произойти неравномерная усадка. Глубину стоит также замерять.
Некоторые используют технологию нижнего уширения. В этом случае, существует специальный бур. То есть отверстие, которое имеет диаметр 20 см, внизу будет 40-60 см. У такой скважины есть свои плюсы, удерживает столб на глубине грунта во время морозного пучения.
Опалубка устанавливается, если есть возможность осыпания грунта. Обязательно сделать гидроизоляцию рулонными материалами. Вода, которая набирается в скважинах, следует предварительно откачать.
Далее изготовить арматурный каркас. Достаточно трёх прутьев с диаметром в 6 мм. Их стянуть поперечными жгутами, через 50 см друг от друга. Всё это уложить в скважины. На дно отверстия высыпается песок или щебень. Беспрерывно заполнять углубления бетоном и не забывать куском арматуры выгонять лишний воздух из него.
Расчёт фундамента
Свайный фундамент пользуется определённым спросом. Да это и понятно, так как это надёжная и прочная конструкция для основания постройки. Существуют три типа свай:
- железобетонные;
- винтовые;
- буронабивные.
Выбор определённого типа зависит от некоторых условий использования. Но какой бы вариант ни использовался, требуется компетентный расчёт фундамента. От вычислений зависят:
- многолетний срок эксплуатации;
- экономия средств, за счёт передовых технологий;
- повышенная безопасность разработки;
- малые затраты на строительство.
При расчёте базы определяются параметры грунта, выбранного участка. Стоит определить структуру грунтовых вод, насколько промерзает грунт и другие геологические нормы. Если высочайший уровень грунтовых вод присутствует, это послужит недолговечному строению.
Следующим этапом определяется площадь базы. То есть, общая сумма нагрузки строительного материала.
Далее, определяются параметры свай. От площади основы зависит общее число свайных опор. Минимальное расстояние колеблется от 1,2 м до 2,5. Некоторые сооружения содержат в конструкции ростверки, тогда, их также надо рассчитать на нагрузку.
Прочность сваи характеризует марка строительной смеси. К примеру, используя бетон М100, опорная стойка сечением 20 на 20 см, может выдержать общую мощность в 100 кг на квадратный см, без каких-либо обрушений.
Основные расчёты основания, определяются действующими нагрузками верхнего здания и боковых деформаций почвы.
Армирование свайных опор, не менее важный этап. Здесь, стоит определить размер и общее число стальной арматуры. Проект приведёт к дополнительным растратам, если необоснованно увеличить количество прутков.
Какие сваи использовать
В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:
- Забивные. Они устанавливаются без бурения или выемки грунта. Обычно — забиваются, потому так и называются. В частном строительстве используются редко: требуется специальная техника.
Забивные железобетонные сваи используются чаще при строительстве многоэтажных домов - Буронабивные. Сначала в грунте проделывается скважина, затем в нее устанавливается и закрепляется опалубка. В нее — арматура, повышающая прочностные характеристики. Потом вся конструкция заливается бетоном.
- Железобетонные буровые. В этом случае тоже бурятся скважины, но в них устанавливаются (забиваются, но с меньшими усилиями) готовые железобетонные сваи.
- Винтовые. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, разрезающие грунт. При больших глубинах необходима специальная техника, небольшие, длиной до 2-3 метров могут устанавливаться вручную.
Один из видов свай — винтовые, их можно использовать с ростверками из разных материалов под разные дома
В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.
Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:
- висячие;
- сваи-стойки.
Чем отличаются сваи по типу работы
Висячие сваи имеют большую боковую поверхность и значительную часть нагрузки (до 60-70%) передают с ее помощью. Их используют, если несущей способности грунта на достигнутом уровне недостаточно для того, чтобы выдержать всю нагрузку, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основная нагрузка передается поверхностью, а не острием сваи.
Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — сваи ТИСЭ. Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.
Укладка бетона
Схематическое отображение составляющих элементов буронабивного основания После того как процесс бурения завершен, сооружена опалубка и каркас, можно выполнять заливку бетонной смеси. Бетон укладывается слоями с поэтапным уплотнением – штыковкой. Для этого подходит только «тяжелый» раствор. Этот термин подразумевает использование следующих «тяжелых» заполнителей:
- кварцевый песок;
- щебень/гравий (прочных пород).
Бетонирование каждой буронабивной сваи выполняется непрерывно. Это означает, что временной промежуток между укладкой каждого слоя не должен превышать 1 часа. Процесс полного схватывания бетона завершается по истечении 28 дней, после чего можно нагружать полученную фундаментную конструкцию.
Общие характеристики
Фундамент на буронабивных сваях представляет собой совокупность свай, связанных контуром ростверка. Набивная свая отличается от других типов свай тем, что свайное основание формируется посредством заливки бетона в предварительно подготовленную армированную скважину.
Технология устройства буронабивных свай регламентируется строительными правилами СП50-102-2003. Буронабивной фундамент может быть смонтирован по одной из трех методик:
- С применением НПШ (непрерывного шнека), когда одновременно осуществляется подача бетона через технологические клапаны.
- Технология, при которой в скважине создается противодавление бетонитовой смеси.
- Методика, при которой обсадочные трубы погружаются и извлекаются с помощью вибропогружателя.
Каждая из этих технологий устройства набивных свай предполагает, что в скважине формируется арматурный каркас, а уже затем туда подается цемент. Иными словами, набивные сваи схватываются уже непосредственно в толще грунта.
На поверхностях с плохими несущими характеристиками – сыпучего, переувлажненного или подвижного характера — фундамент на буронабивных сваях строится с применением обсадочных труб. Они нужны, чтобы удержать бетонную смесь внутри скважины
После того как набивные сваи застывают, производится осторожное извлечение труб. Но также их нередко оставляют на месте, как несъемную опалубку. Набивные сваи объединяются ростверком – бетонным армированным монолитом
Благодаря такой конструкции общая нагрузка равномерно распределяется по всему фундаменту на буронабивных сваях
Набивные сваи объединяются ростверком – бетонным армированным монолитом. Благодаря такой конструкции общая нагрузка равномерно распределяется по всему фундаменту на буронабивных сваях.
Что такое свайно-забивной фундамент
Свайно-забивной фундамент представляет собой опорную конструкцию, состоящую из системы вертикальных опор, погруженных в грунт до появления контакта с плотными слоями.
Принципиальным отличием этого вида является способ погружения свай в грунт.
На инженерном языке это называется «вдавливание», а на практике производится забивание опор с помощью специальных машин — строительных копров. Особенностью забивного метода стал максимально плотный контакт опор с грунтом и большая глубина погружения — от 3 до 25 м.
Для обеспечения прохода сквозь слои грунта нижний конц сваи заострен, что отличает их от буронабивных вариантов опор, которые часто имеют утолщение в нижней части для образования бетонной подушки.
Современные виды свай имеют высокие показатели прочности и надежности. Они позволяют образовать свайное поле, способное выдерживать вес больших и тяжелых зданий без опасности проседаний или деформаций опорной системы.
Как размещать сваи
Способ расстановки винтовых свай, и на какую глубину их ввинчивать зависит от типа грунта и веса возводимой конструкции. Фундамент на винтовых сваях очень устойчив и выдерживает большие нагрузки. Одна винтовая свая длиной 250 см с диаметром 10,8 см выдерживает нагрузку до 5 т.
На каком расстоянии ставить сваи друг от друга
Расстояние между сваями
Оптимальное расстояние между установками– 1,7 м. Исключением являются те места, на которых будет усилена нагрузка. Например, колонна и печь.
Необходимо следить за тем, чтобы между любыми двумя сваями было расстояние не меньше полуметра. Если верхний слой земли слабый, то расстояние может составлять 1,2–1,5 м.
Максимальное расстояние для стандартных небольших домов зависит от строительного материала:
- Если возводится каркасный дом, то расстояния между устройствами может достигать трёх метров.
- Если используется газобетон, то расстояние можно уменьшить до 2,5 м.
- Если строим из кирпича, то размещаем сваи на расстоянии не более двух метров.
Веса частей конструкций
Рассчитывая общий вес будущей конструкции можно правильно рассчитать размещение винтовых свай. Типовые значения весов разных устройств конструкции составляют:
- каркасно-панельные стены толщиной до 15 см (20—30 кг/кв. м), бревенчатые стены – 600 кг/куб. метров, газобетонные – 400–900 кг/куб. м, кирпичные – 600–1200 кг/куб. м в зависимости от вида кирпича.
- крыша из листовой стали – 20–30 кг/куб. м, рубероида – 30–50 кг/ кв.м, шифера – 60–80 кг/кв. м;
- деревянное перекрытие с утеплителем плотностью 200 кг/куб. м – 70–100 кг/ кв. м, цокольное по деревянным балкам с этим же утеплителем – 100–150 кг/кв. м, железобетонное монолитное – 500 кг/ кв. м, из пустотелых плит – 350 кг/ кв. м.
Особенности забивного фундамента из деревянных свай
Деревянные забивные сваи используются в тех случаях, когда подошва фундамента располагается ниже залегания грунтовых вод.
Деревянные забивные сваи.Обратите внимание! Для изготовления свайных столбов используются смолистые и устойчивые к гниению породы деревьев – сосна, дуб, ель, пижма, кедр и т.д. Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров
Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель
Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров. Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель.
Различают три вида забивных деревянных свай:
- Одиночные (классические деревянные столбы, которые монтируются по одному).
- Пакетные (свая представляет собой несколько брусьев (обычно 3 или 4 шт.), составленных вместе).
- Сваи из клееного бруса (Основное достоинство этого вида – возможность изготовить свайный столб любой длины).
Фундамент под баню на лиственничных столбах.Это интересно! Технология изготовления клееного бруса заключает в себе склеивание высушенных и строганных досок. Для работы применяются био- и водостойкие клея, что повышает долговечность и эксплуатационные характеристики изделия.
Заглубление деревянного столба должно проходить на глубину не менее 1,2 метра. Обязательно учитывается уровень промерзания грунта – свая погружается ниже ее как минимум на 0,5 м.
Пошаговая инструкция монтажа буронабивного фундамента
Вначале производится разметка будущего основания. Для этого сбивают обносочные щиты из досок и брусьев. Такая конструкция состоит из 2 уровней: первый обозначает высоту свай, второй — верхнюю грань ростверка.
Определяют ориентир, от которого будет производиться отсчет, это может быть граница участка или установленный на ней забор. Затем размечают базовые линии фундамента — там будут проходить стены здания. После этого устанавливают обносочные щиты, между ними натягивают бечевку.
Важно проверять углы между смежными перегородками — они должны быть прямыми. Расположение свай размечают в соответствии с проектом, опуская от бечевки отвес, под ним забивают арматурные колышки. Расположение свай размечают в соответствии с проектом, опуская от бечевки отвес, под ним забивают арматурные колышки
Расположение свай размечают в соответствии с проектом, опуская от бечевки отвес, под ним забивают арматурные колышки.
Потом производятся следующие виды работ:
- бурение скважин;
- монтаж обсадных труб;
- армирование свай;
- их бетонирование;
- обрезка обсадных труб.
Бурение скважин и установка обсадных труб
Бурение в частном строительстве может осуществляться как с помощью ручного бура, так и с применением специальных машин.
Ручной бур позволяет выполнить устройство скважины диаметром 15-45 см. Нужно бурить на глубину не менее 1,5 м, так, чтобы скважины находились не менее чем на 0,3 м ниже уровня промерзания грунтов.
Бурение скважины
После того как скважина будет готова, делают обсадную трубу. Для ее устройства можно использовать рубероид. Диаметр обсадной трубы должен практически совпадать со скважиной, а ее длина должна быть на 50 см больше глубины скважины. Для верхней части трубы используют несколько слоев рубероида и стягивают их проволокой. Получается опалубка для будущей сваи, которую помещают в скважину до упора.

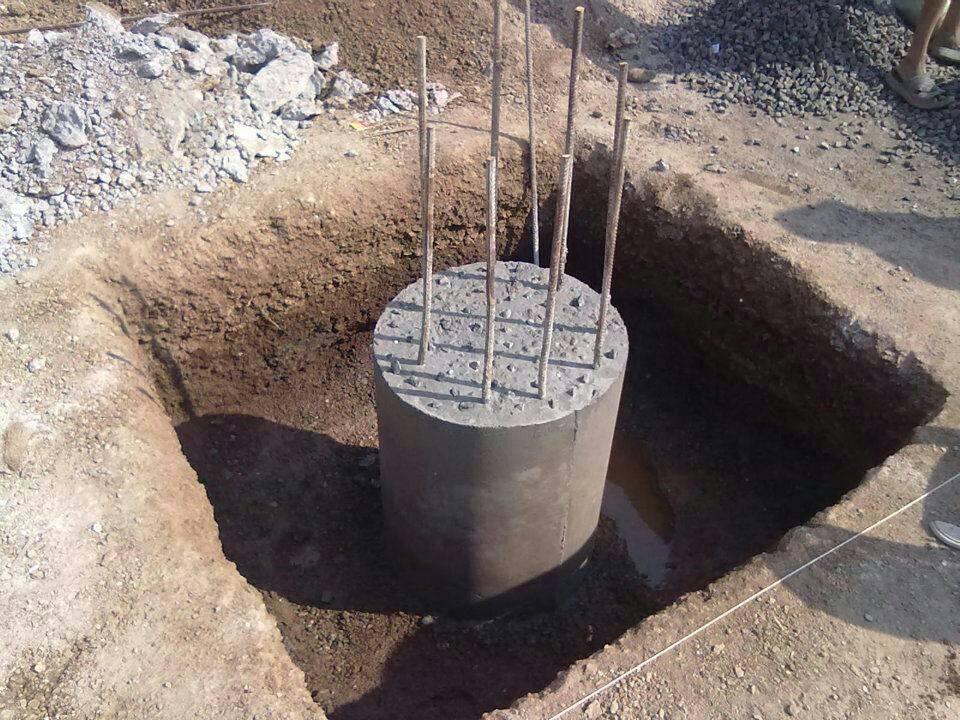

Армирование буронабивных свай
Если в промышленных или многоквартирных жилых объектах длина сваи может составлять несколько десятков метров, а диаметр — не менее 1 м, то в частном строительстве чаще всего используются сваи диаметром 0,35 м и длиной 2,5-3 м.
В связи с этим при армировании такого фундамента важно помнить несколько правил:
- Суммарная длина арматурного каркаса может быть меньше длины сваи не больше чем на 10 см.
- Перевязывание продольной арматуры горизонтальными перемычками должно производиться каждые 70 см. При этом для соединения не всегда используется сварка, иногда достаточно вязальной проволоки.
- Для армирования используют либо 3 прутка рифленой арматуры сечением 14 мм, либо 4 прутка сечением 12 мм . Для поперечных перемычек используется гладкая арматура 6-8 мм в диаметре.
Армирующая заготовка.
Бетонирование буронабивных свай
Схема буронабивной сваи.
После того как будет установлена связка арматуры, можно производить бетонирование сваи, то есть заливку бетона внутрь обсадной трубы. Лучше всего для этих целей использовать смеситель, поскольку он предназначен для производства больших по объему бетонных работ.
Подбор подходящего материала производится на стадии проектирования, стандартно для этих целей применяют бетон марки не ниже М100.
Рекомендуется проводить обработку каждого слоя глубинным вибратором, чтобы внутри массы не образовывались пустоты. Лучше готовить бетон небольшими порциями одновременно с утрамбовкой предыдущего слоя.
Устройство пяты — основания буронабивной опоры
Для того чтобы повысить несущую нагрузку сваи на 5-10 %, можно сделать уширение основания опоры — пяту.
Для этого могут использоваться два способа:
- распирание почвы в устье скважины, после чего производится усиленная трамбовка, а затем заливается бетонная смесь;
- обсадная труба такой конструкции, чтобы снизу получалось уширение.
В первом случае сложно проконтролировать качество полученной конструкции. Во втором качество будет выше, но возрастает трудоемкость работ, поскольку придется бурить более широкую скважину.
При строительстве относительно легкого частного дома такое уширение не нужно.
Обрезка обсадных труб и арматуры
Обрезка трубы и арматуры производится при помощи болгарки. Стержни арматуры должны выступать из готовой сваи, но все должны быть равной высоты. Это нужно для того, чтобы выполнить связку свай с наземной частью фундамента.
Преимущества и недостатки фундаментов на буронабивных сваях
- Основное преимущество фундамента на буронабивных сваях это его относительно невысокая цена и надежность.
- Такой фундамент можно делать практически на любых грунтах и на участках с уклоном.
- Не требуется время «отстоятся» — уже через 2 недели после заливки можно начинать строительство дома.
- Вполне можно оставить и на следующий сезон, без каких либо мероприятий по консервации.
- Фундамент на сваях является самым сейсмоустойчивым.
Примечание: фундамент на буронабивных сваях без расширения внизу с мелкозаглубленной лентой имеет очень серьезный недостаток – он может быть поднят морозным пучением, что приведет к очень печальным последствиям, особенно если дом не деревянный. Поэтому самым надежным вариантом фундамента для дома является свайно-ленточный или свайно-ростверковый с расширением свай внизу. Если, конечно, дом не планируется с цокольным этажом.
Неоднократно пытался найти в отзывах недостатки такого фундамента, но ничего заслуживающего внимания не нашел, кроме того что такой фундамент дороже мелкозаглубленного. Да, дороже, но его не поднимет морозным пучением и делать мелкозаглубленный из-за того, что он дешевле, не логично, можно тогда просто на землю дом поставить еще дешевле будет – но ведь так же никто не делает.
Буронабивные сваи для дачи: преимущества
Данный тип фундамента с каждым годом набирает популярность во многих сферах строительства от высотного и промышленного до малоэтажного. Такой рост популярности связан с множеством преимуществ этой разновидности свай. Давайте рассмотрим плюсы фундамента из буронабивных свай.
- Невысокая стоимость фундамента в сравнении с другими разновидностями.
- Высокая несущая способность. Одна буронабивная свая, используемая в дачном строительстве, может выдерживать нагрузку до 22 тонн.
- Фундамент с такими сваями можно с лёгкостью построить на неровном участке. Владельцам дачных участков, расположенных на склоне, стоит особенно присмотреться к этой технологии, ведь, используя её, вы сможете поднять уровень 1-го этажа на высоту до одного метра.
- Сваи данного типа не боятся воды (в отличие от других фундаментов). Если ваша дача находится возле водоёма или на болотистой местности, такой фундамент станет настоящим спасением: дом будет неизменно радовать вас долгие годы.
- Фундамент из таких свай не подвержен разрушающему влиянию коррозии, как это случается с винтовыми сваями.
- При необходимости создания комбинированного фундамента данные сваи легко можно объединить в единую конструкцию с монолитными блоками. Что позволит создать домик с фундаментом любой сложности.
- Фундамент быстро возводится и долго служит. Строительство такого фундамента занимает всего пару дней, а простоит он не менее сотни лет. Так что ваша дача увидит не только ваших внуков, но даже и правнуков.
- Строительство можно проводить в любой сезон. Если вы хотите, чтобы дача была готова к лету, то строить можно даже зимой! В этом вам помогут специальные антифризные добавки.
- Если в вашем дачном посёлке плотная застройка, то при строительстве фундамента такого типа вы можете не беспокоиться, окружающие здания не пострадают.
- Такой фундамент не требует портящей ландшафт тяжёлой техники.
Средняя стоимость
К факторам ценообразования для такого вида опор следует отнести:
- геометрию и конфигурацию сваи;
- качество использованного бетона и арматуры;
- наличие гидрофобных добавок в растворе.
Цены на железобетонные винтовые сваи начинаются от 3500 рублей, что несколько дороже, чем традиционные металлические геошурупы. При этом бетонные изделия дешевле стальных столбов, защищенных от коррозии горячей оцинковкой.
Эксперты не рекомендуют экономить на покупке дешевых опор, чтобы минимизировать риск преждевременного разрушения фундамента. Недобросовестные производители с целью снижения себестоимости товара могут использовать низкие марки бетона или слишком тонкую арматуру, а также не соблюдать технологию.
Технология возведения
- К свае, за выступающее в верхней части металлическое «ухо», крепят трос и поднимают ее с помощью лебедки.
- Столб помещается в погружную установку (в отверстие в нижней части молота).
- Молот начинает забивать столб. После нескольких ударов, сваебойная машина останавливается, мастер производит замер с помощью уровня, чтобы выяснить, не произошло ли отклонения от вертикали.
- Если наблюдается уход сваи в сторону, она извлекается при помощи все той же лебедки, причина отклонения устраняется (обычно это камень или более плотная часть грунта, которая подкапывается) и производится повторная попытка погружения.
- Также направление движения столба может быть откорректировано сваебойной машиной, которая способна изменять свое положение, подтянув погружаемый столб в нужную сторону.
Скорость погружения зависит от плотности грунта. Чем он тверже, тем дольше времени уходит на забивку одного столба. После того, как сваи была загнаны на необходимую глубину, проверяется высота их верхней части, которая выступает над поверхностью земли. Все головки столбов должны находиться на одной высоте. Лучше всего это контролировать, установив перед монтажом по линии погружения, лазерный нивелир. В том случае, если головка столба выступает над основной линией, проводится ее подрезка до необходимой высоты. Основное преимущество такого типа фундамента – это минимум физического труда. Чтобы установить сваи описанным выше способом достаточно одной сваебойной машины и двух человек – одного оператора машины и человека, который будет контролировать погружение сваи – следить за подъемом, проверять на наличие отклонений и т. п.
