Ленточный вид армирования
Арматурная сетка в данном случае закладывается в 2 ряда. Обязательно в средней части использовать слой с высоким уровнем защиты. Арматурная сетка производится с расстоянием между прутьями в 15-20 см. Элементы сетки надо связывать между собой металлической проволокой и скреплять их специальным крюком. Не стоит скреплять ячейки сетки методом сваривания. Это уменьшит ее прочность.
На месте работы необходимо соорудить опалубку. Ее щиты должны быть хорошо укреплены со всех сторон.

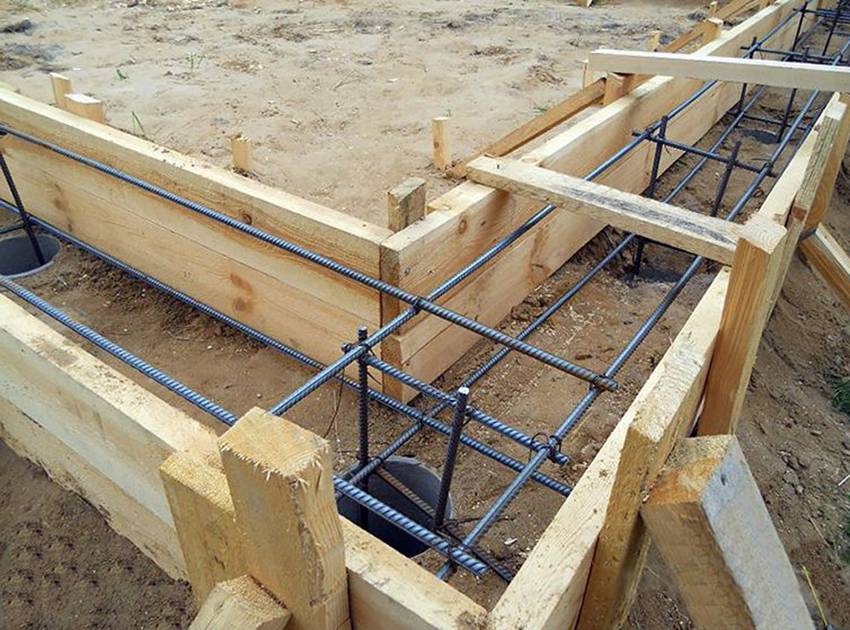

Армирование ленточного ростверка для свайного основания занимает не так много времени и не требует специальных навыков. Его вполне можно выполнить самостоятельно.
Схема армирования ленточного фундамента
Ленточный распространён благодаря его прочности, способности выдерживать здания любой массы и противостоять любым процессам, протекающим в почве. Представляет собой ленту, как бы продолжение наружных стен дома, направленное вниз. Толщина ленточного фундамента в частном строительстве принимается равной 40 — 50 см.
Армирование фундамента ленточного производится после устройства траншеи и опалубки.
Сечение ленточного фундамента Требования к расположению арматуры в бетонном массиве:
- расстояние от наружной боковой стенки до арматуры не должно быть менее 50 — 55 мм.;
- расстояние от нижней и верхней плоскостей массива до горизонтальной арматуры не должно быть менее 70 — 75 мм.;
- расстояние между верхним и нижним арматурными слоями не делают менее 300 — 350 мм., но лучше сделать это расстояние максимальным;
- расстояние между перемычками: вертикальными 400 — 700 мм, горизонтальными 800 — 1400, расстояние выбирают таким, чтобы обеспечить неподвижность арматуры во время заливки бетона и уплотнения его при помощи вибромашин и других приспособлений.
Арматурный каркас ленточного фундамента Несколько советов, облегчающих сборку арматурного каркаса для ленточного фундамента:
- некоторая часть вертикальной арматуры изготавливается увеличенной длины, так, чтобы на них, вбитых в дно траншеи, удобно было монтировать весь скелет;
- верхнюю горизонтальную арматуру делают длиной равной ширине фундамента, благодаря этому они, упираясь в стенки опалубки, фиксируют положение всей арматурной конструкции в пространстве.
Частичная и полная опалубочная конструкция
Обустройство опалубки буронабивного основания строения Далее, выполняется установка опалубки в пробуренную скважину. Но, ее функцию может выполнять сам грунт, если он достаточно плотный и не обсыпается. Тогда выставляется только верхняя часть опалубочной конструкции для выполнения оголовков свай.
Итак, опалубкой может быть сам грунт, пробуренный наконечником в 200−250 мм на 90 и до 150 мм в глубину, с принятым в расчет состоянием почвы. Если же вследствие особенностей почвы ее приходится раскапывать, то в качестве опалубки можно брать металлические или асбестоцементные трубы соответствующего сечения. При устройстве буронабивного основания своими руками, можно свернуть рубероид, превратив его в подобие трубы.
Этот чехол специалисты называют «рубашкой», которую советуют делать на всю глубину сваи. Аргументация выполнения этого действия следующая. Приподнимающийся грунт «скользит по установленной защите или приподнимает его, оставляя само основание неподвижным». Помимо этого, «рубашка» не дает цементному молоку стечь в грунт, соответственно, не снижаются прочностные характеристики бетона.
Особенности анализа грунта
Геологический отчет включает данные о пучинистости, толщине пластов почвы, наличии грунтовых вод и глубине их залегания. Главная характеристика – грузонесущая способность.
Обратитесь к геологу или отправьте образец не разрыхлённого грунта в строительную лабораторию. Самостоятельно вы можете узнать о типе грунта, его однородности и наличии подземных потоков. Следует учесть, что самостоятельные наблюдения субъективны.
Определите тип грунта по сравнительной таблице.
| Наименование | Характеристика |
| Мелкозернистый песок | Плывучий, сильно вспучивается и промерзает. Устройство фундамента на нем невозможно. |
| Песчанка | Хорошо трамбуется и пропускает воду. Не пучится. Фундамент на песчаном грунте не замокает, долговечен и быстро монтируется. |
| Глина | Самый «неудобный» грунт для строительства, так как сильно вспучивается. При такой почве специалисты либо создают противопучинистую подушку, либо изменяют место монтажа. Без проблем обрабатывается сухая глина без грунтовых вод. |
| Скала или обломочный грунт | Его сложно обрабатывать, но фундамент на нем – самый устойчивый. Не вспучивается, не промерзает, не изменяется со временем. |
Пошаговая инструкция по изготовлению фундаментного основания с ростверком
Прежде чем сделать свайно-ростверковый фундамент своими руками вам следует внимательно ознакомиться с инструкцией, в которой приводится подробный (пошаговый) план его обустройства.
Содержащиеся в этой инструкции указания предполагают выполнение следующих рабочих операций:
- разметка участка застройки;
- земляные работы;
- монтаж свайных опор с учетом глубины заложения;
- обустройство связующей ленты (ростверка).
Рассмотрим каждый из указанных пунктов пошаговой инструкции более подробно.
Разметка фундамента и мест установки свай
Разметка участка под фундамент производится в следующей последовательности:
- Сначала удаляются верхние (плодородные) пласты почвы, которая складывается затем в специально отведённом под неё месте строительного участка.
- После этого площадка под фундамент тщательно выравнивается (то есть осуществляется её планировка).
- Вслед за этим посредством колышков и тонкой бечевы размечаются границы будущего фундаментного основания дома (внутренняя и внешняя).
- По окончании разметки границ основания можно перейти к обозначению точек установки свайных опор, которые ещё на стадии подготовки проекта должны быть прорисованы на плане постройки с указанием точных расстояний между ними.
Земляные работы и монтаж свай
Порядок проведения земляных работ определяется типом используемых при строительстве опорных элементов, в качестве которых чаще всего используются сваи винтового или буронабивного типа.
В случае винтовых опор необходимости в подготовке специальных приямков, как правило, не возникает. Они вворачиваются в землю посредством специальных механических приспособлений или вручную. В процессе монтажа оголовки винтовых свай выставляют на одном заранее обозначенном с помощью шнурка уровне.
Для монтажа буронабивных свай вам потребуются специальные механизмы, которые могут быть заменены обычным ручным буром с исполнительным инструментом подходящего диаметра. Производимые с их помощью работы осуществляются в следующем порядке:
Сначала этими приспособлениями в нужных точках разметки бурятся скважины под опоры с учётом параметров их заложения.
После выравнивания стенок скважин на них монтируются элементы ограждающей конструкции (опалубки).
Вслед за этим в отгороженное опалубкой пространство опускается арматурный каркас (он предварительно изготавливается из четырёх толстых продольных прутьев, связанных между собой с помощью отожжённой проволоки).
В завершении этой стадии работ производится заливка жидкого бетона, подготовленного любым удобным для вас способом.
Обустройство ростверка
Порядок подготовки связующего основания зависит от типа материала, выбранного для его изготовления. Так, ростверк из металлических профилей просто приваривается к хорошо выровненным оголовкам свай.
При изготовлении небольшого по высоте железобетонного ростверка сначала по всей длине будущей малозаглублённой ленты делается подсыпка из щебня толщиной порядка 15 см.
Затем поверх этой подсыпки монтируется опалубка из деревянных щитов или досок с частичным погружением её стенок в грунт.
Высота элементов ограждения выбирается исходя из заложенных в проекте параметров цокольной конструкции. Сборка щитов и их крепление посредством перемычек и упоров полностью аналогичны соответствующим операциям, производимым при обустройстве опалубки ленточного фундамента.
Армирование формируемой железобетонной конструкции осуществляется точно таким же образом, как это делалось при усилении обычного ленточного фундамента с той лишь разницей, что в этом случае добавляется перевязка с выпусками из свай.
При её формировании свайные выпуски различной длины сначала загибаются, после чего один ряд приваривается к нижнему армирующему поясу ростверка, а второй соответственно – к верхнему.
При обустройстве ростверка не следует забывать о необходимости оставлять вентиляционные продухи, также о закладке труб и коробов, которые необходимы для подводки к дому инженерных коммуникаций.
Особенности анализа грунта
Геологический отчет включает данные о пучинистости, толщине пластов почвы, наличии грунтовых вод и глубине их залегания. Главная характеристика – грузонесущая способность.
Обратитесь к геологу или отправьте образец не разрыхлённого грунта в строительную лабораторию. Самостоятельно вы можете узнать о типе грунта, его однородности и наличии подземных потоков. Следует учесть, что самостоятельные наблюдения субъективны.
Определите тип грунта по сравнительной таблице.
Посмотрите на асфальтовую дорогу, ведущую к участку. Если весной она покрывается трещинами – грунт неоднородный. Ямы говорят о грунтовых водах, следовательно, необходима качественная гидроизоляция столбов.
2.2. Пример расчета свайного фундамента с ростверком
Винтовые сваи используются для возведения легких дачных домиков, при строительстве же тяжелых коттеджей применяются более массивные буронабивные сваи, способные выдержать серьезную нагрузку.
В данном примере для упрощения расчеты ведутся по винтовым опорам. Отметим, что, если для подобных свай небольшого размера при расчетах не учитывается боковое трение, то в случае возведения тяжелых зданий на буронабивных сваях также учитываются силы бокового трения, оказывающие воздействие на сваю.
Расчет общего количества свай и шага их установки для одноэтажного дома размером 6 × 6 м:
- Определим общий вес расходных материалов. Допустим, общий вес бруса, крыши и облицовки дома с учетом снеговой нагрузки составит 27526 кг.
- Размер полезной нагрузки 6 × 6 × 150 = 5400 кг (полезная нагрузка, данные которой приведены в п. 2.1, умножается на длину и ширину будущего дома).
- Величина снеговой нагрузки 180 × 6 × 6 = 6480 кг.
- Таким образом, общая масса нагрузки на фундамент составит 27526+ 5400 + 6480 = 39406 кг.
- Умножаем полученный вес на коэффициент надежности 39406 × 1,1 = 43346,6 кг.
- Допустим, мы планируем установку винтовых опор 86х250х2500 ВСК. Для расчета их количества полученную сумму общей нагрузки 43346,6 кг следует разделить на нагрузку, приходящуюся на одну сваю 43346,6/2000 = 21,673. Округляем полученное число до 22. Таким образом, для строительства дома размером 6×6 м нам понадобиться 22 сваи.
- Для установки 22 опор шаг установки будет 1,2 метра. Для половых лаг следует добавить еще 2 сваи, которые будут расположены внутри дома.
Армирование и заливка бетоном
Следующим шагом после бурения является формирование труб из рубероида. Их диаметр должен равняться диаметру скважины, а длина – быть на триста миллиметров больше ее глубины.
Верхняя часть у трубы выполняется из трехслойного рубероида, после чего связывается металлической проволокой. Она-то и будет использована в виде опалубки
Далее труба очень осторожно помещается в пробуренную скважину. При обнаружении незначительного количества воды в скважине можно не придавать этому значения, но, если ее больше одной четверти, то перед тем, как заливать бетон, стоит ее выкачать при помощи насоса
Для того чтобы улучшить прочность готовых столбов, потребуется подготовить арматурный каркас. Можно обойтись самым недорогим и простым способом: для этого берется три вертикальных металлических прута диаметром около семи миллиметров, которые необходимо скрепить между собой мягкой поволокой.
После того как каркас будет установлен, в скважину заливается бетонированная смесь. Она заливается слоями, которые уплотняются при помощи вибратора.
Полы по грунту
Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.
Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.
Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.
Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.
На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.
Строительство цоколя
После того как свайный монолитный фундамент построен, приступаем к отделке цоколя. Цокольная отделка верхним краем крепится к нижней части дома и сверху защищается специальным оцинкованным козырьком (отливом). Снизу отделка не доходит до грунта на несколько сантиметров. Это делается для того, чтобы по время пучения грунта цоколь не подвергался деформации. Для отвода осадков монтируется дренаж, а также выполняется бетонная отмостка шириной около 70 см. Самое лучшее решение для отмостки по всему периметру дома – это тротуарная плитка. Она долговечна, эстетична и ремонтопригодна.
Этапы монтажа
Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:
- бетон;
- металл;
- дерево.
Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.
На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.
В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.
На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).
Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).
С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.
Плюсы и минусы свайно-ростверкового фундамента
Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.
Преимущества:
Краткосрочное строительство.
Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.
Экономичность.
Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.
Энергоэффективность.
В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.
Наличие виброизолирующих свойств у конструкции.
Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.
Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.
Недостатки и минусы:
Применение специальной техники.
Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.
Наем бригады.
Своими руками обустроить такой вид фундамента практически невозможно.
Сложность возведения цокольных этажей.
Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.
Низкая стойкость к опрокидыванию.
Разновидности свайных фундаментов с ростверком
По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.
Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.
Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.
Пример дома на сваях с ростверком
Винтовой ростверковый фундамент: что это такое
Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.
Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.
Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.
Ростверк никогда не должен опираться на грунт
Устройство ростверка
В частном строительстве чаще всего используют ленточный железобетонный ростверк, который подходит для зданий из разных материалов. Ширину и высоту ростверка рассчитывают заранее.
Этапы строительства монолитного ростверка:
- Монтаж основания и опалубки – низкий ростверк предполагает применение песчано-гравийной подушки толщиной 10-20 сантиметров, на которую сверху укладывают 5 сантиметров тощего бетона и слой гидроизоляции (гидроизол или рубероид). Опалубку делают из деревянных щитов по всему периметру ростверка.
- Армирование – арматурой ростверка выступают стальные стержни, скрепленные в несколько слоев. Они связываются между собой и с опорами.
- Заливка бетоном – таким же, как и скважины. После того, как с заливкой ленты покончено, слой трамбуется, периодически увлажняется, накрывается полиэтиленом. Ростверк будет готов через 28 дней.
Технология возведения свайного фундамента
Если при организации столбчатого фундамента возникает потребность в рытье траншеи, выстраивать опалубку, а потом производить засыпку пазухи, то устройство свайного фундамента с монолитным ростверком намного проще и технологичнее.
Но как сделать свайный фундамент с монолитным ростверком? Наглядно это выглядит так:
- Организуется бурение скважин на расчетное глубинное расстояние посредством ручного бура.
- Происходит выставление опалубки, которая должна быть чуть выше поверхности, примерно на триста миллиметров. Это необходимо для удобства заливки бетонной смеси в пробуренную скважину.
Что такое свайно-ростверковый фундамент
Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.
Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.
Так выглядит свайно-ростверковый фундамент вынутый из земли
Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.
Различают свайные фундаменты с высоким и низки ростверком
Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.
Как работает ростверк и что он дает
Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.
Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.
Ленточный фундамент на сваях
Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.
В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.
Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.
В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.
При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.
Утепление столбчатого фундамента
После того как столбчатый фундамент с ростверком возведен, следует сделать забирку. Она представляет собой замену цоколю. Забирка защищает пространство между поверхностью земли и основанием дома от снежных заносов и сквозняков.
Деревянная забирка – доступный и простой в установке вариант облицовки цоколя. Ее выполняют из досок, которые располагают вертикально или горизонтально. Процесс работы включает:
- между опорами выкапывают траншею 40 см глубиной;
- одну треть глубины засыпают песком и гравием мелкой фракции;
- к столбам основания крепят деревянные бруски, имеющие паз шириной 40-60 мм;
- пазами доски крепят друг к другу;
- снизу забирку отсыпают керамзитом.
При вертикальном положении досок на подушку в траншее укладывают первый брус. Второй закрепляют в нижней части постройки. В пазы, выполненные на брусках, вертикально вставляют доски.
Чтобы сделать забирку из кирпича или камня между опорами тоже следует вырыть траншею, в которую будет засыпана подушка. Толщина забирки в этом случае составит 1,5 кирпича. Стены из камня не должны быть больше 30 см.
При высоте опор от 0,7 м забирку выполняют из теплоизоляционных плит. Создают ее в такой последовательности:
- на опоры закрепляют конструкцию в виде рамки, которая сделана из стального профиля;
- с внутренней стороны закрепляют теплоизоляцию – пенополистирол;
- со стороны улицы на саморезы фиксируют профнастил;
- получившийся зазор между элементами профнастила и уровнем грунта заделывают материалом теплоизоляции.
При любом варианте создания забирки следует помнить о вентиляционных окнах, через которые будет проветриваться пространство под домом. Диаметр таких отверстий составляет от 100 до 150 мм. Зимой продухи закрывают тряпками.
Материалы для изготовления
Выбор материала для изготовления ростверка зависит от нескольких факторов:
- типа фундамента;
- нагрузки на фундамент;
- типа грунта;
- высоты грунтовых вод.
Железобетон
Наиболее удобный вариант ростверка для бетонных свай — надежный, стабильный, долговечный и распространенный материал. Изготавливают из стальной арматуры и бетона, образующих прочную и износостойкую конструкцию. Используется в строительстве тяжелых многоэтажных зданий и промышленных объектов, реже — для загородного жилья (смотрите: типы частных домов).
Рекомендуем: Из чего и как правильно делать опалубку для фундамента? Пошаговое руководство для изготовления своими руками
Различают сборные и монолитные железобетонные ростверки. Сборные изготавливают в заводских условиях и собирают на площадке.
- преимущества — прочность и легкость монтажа;
- недостатки — необходимость использования грузоподъемной техники и гидроизоляции соединительных узлов.
Арматура в виде плоского или объемного каркаса многократно повышает прочность, затвердевший бетон хорошо переносит нагрузки при сжатии.
Металл
Используется двутавр или швеллер. Профильный прокат обеспечивает жесткость и прочность конструкции. Металлический ростверк подходит для одноэтажных домов и в свайно-винтовых фундаментах. Металл прикрепляют к оголовкам свай сваркой.
Металлические сваи и ростверк требуют предварительной защитной обработки, так как они подвержены коррозии. Обычно используют на пучинистых грунтах.
- преимущества — жесткая и надежная конструкция;
- недостатки — необходимость использования крановой техники, обработки швов из-за коррозийной неустойчивости сварочных соединений.
Дерево
Деревянный брус или короб из доски под ростверки используют для легких деревянных или каркасно-щитовых домов. Между брусьями и сваями следует уложить гидроизоляцию из толя или рубероида. Чтобы сохранить древесину от гниения, необходимо обработать элементы специальной биозащитной пропиткой.
Брусья к сваям прикрепляют кронштейнами или болтами. Этот материал сейчас почти не используется.
- преимущества — конструкции легкие и недорогие, быстрый монтаж;
- недостатки — невысокая прочность, необходимость дополнительной обработки.
Бетон
Используется для небольших строений при максимальном количестве опор. Оголовки свай должны быть заглублены в бетон ростверка минимум на 10 см. Отсутствие арматуры не позволяет сильно нагружать подобные конструкции, критичны нагрузки на изгиб. Специалисты не рекомендуют использовать этот тип ростверков.
- преимущества — простота и дешевизна;
- недостатки — ненадежность.
Устройство
Свайно-ростверковый фундамент состоит из вертикальных опор, установленных рядами, кустами или в виде свайного поля. Порядок расположения свай определяется материалом и габаритами постройки, ее конфигурацией и сосредоточением массивных элементов, нуждающихся в прочной и надежной опорной конструкции.
Так же от расчетных параметров будущей постройки зависит глубина погружения свай, нередко их тип и материал. Погруженные сваи обрезаются на одинаковую высоту, чтобы образовалась горизонтальная площадь.
Если использованы железобетонные сваи, обрезке подлежат только бетонные части, а арматуру оставляют для сварки с армпоясом ростверка.
Если планируется металлический или деревянный ростверк, арматуру также обрезают, а на верхушки свай устанавливают специальные конструкционные элементы — оголовки, представляющие собой род колпака с посадочной площадкой под монтаж балок обвязки.
Свайно-ростверковый фундамент
Еще не так давно пользовались популярностью всего четыре виды фундаментов для зданий: свайный, ленточный, плитный и столбчатый. Но все они имеют один ключевой недостаток: очень тяжело и дорого строить фундамент на участке с большим углом наклона. Ведь тогда нужно удалять лишний слой почвы, делать обноску и дополнительно усиливать конструкцию. Именно по причине дороговизны и сложности в установке фундамента на уклонах и появился новый тип фундамента – свайно-ростверковый. Его особенность в том, что это комбинация ленточного и столбчатого типа фундаментов и он используется при строительстве зданий на уклонах. Для горных районов такой тип фундамента считается приоритетным, хотя и стоит довольно дорого через свою конструкцию и особенности проектирования.
Расчет количества свай для фундамента
Надежность возведенного строения во многом зависит от правильного расчета количества опор и расстояния между ними, так как они принимают на себя основную нагрузку и распределяют ее. При проведении расчетов необходимо учитывать:
Считаем количество свай
- Примерную массу конструкции, включая пол, стены, перекрытия и облицовку.
- Полезную нагрузку от мебели, приборов и жильцов. Чаще всего этот параметр имеет постоянную величину: для многоэтажных конструкций — 200 кг/м2, для жилых одноэтажных домов — 150 кг/м2.
- Нагрузка от снежного покрова в зимнее время. Это значение также имеет постоянность, в большинстве регионов оно составляет 180 кг/м2.
- Коэффициент запаса, который в большинстве случаев равен 1,1 (очень редко применяется коэффициент 1,2).
К примеру, нужно рассчитать количество свай и шаг между ними для строения высотой в один этаж и размером 6*8 метров:
Определяем вес конструкции, для примера можно взять 29500 кг.
Высчитываем общую полезную нагрузку, для этого значение, указанное на 1 кв.м., умножаем на площадь дома: 6*8*150=7200 кг.
Узнаем величину снеговой нагрузки с учетом площади дома: 6*8*180=8640 кг.
Определяем общую нагрузку на основание, для этого суммируем нагрузку конструкции, полезную и снеговую нагрузку: 29500+7200+8640=45340 кг.
Полученное значение необходимо умножить на коэффициент запаса 1,1: 45340*1,1=49874 кг.
Принимая во внимание, что в среднем одна свая способна выдержать нагрузку около 2000 кг, определяем необходимое количество свай. Для этого достаточно разделить значение общей нагрузки с учетом коэффициента надежности на возможную нагрузку на одну сваю: 49874:2000=24,937.
Считаем шаги между сваями
При округлении этого числа получаем, что для одноэтажного дома площадью 48 кв.м. необходимо 25 свай. К этому количеству нужно прибавить сваи, которые будут поддерживать половые лаги внутри фундамента.
Шаг между опорами свайного фундамента определяется в размере 1,2-1,5 метра.
