Сваи под фундамент бани своими руками

Фундамент под баню 3 на 5 своими руками (чертежи и размеры)

Размеры возводимого основания всегда будут отличаться от габаритов самой постройки. Чтобы избежать типовых ошибок, возвести надежную конструкцию и оптимизировать затраты на строительство, надо корректно выполнить расчет.

Разработку чертежа начинают с прорисовывания эскиза

Внимание уделяется каждому элементу строения. При этом обязательно учитывают, что основание шире стен на 0,1 м. Этого достаточно, чтобы фундамент корректно воспринимал нагрузку

Этого достаточно, чтобы фундамент корректно воспринимал нагрузку.

При разработке чертежа и выборе размеров учитывают:

Вес стен и других конструктивных элементов;
Давления снега, характерное для конкретного региона;
Ветровую нагрузку. Зависит от региона и времени года;
Глубину промерзания земли. Зависит от региона. В зимнее время земля может вздуваться из-за промерзания грунтовых вод. Косвенными признаками пучинистости являются холмики земли или трещинки на асфальте;
Уровень грунтовых вод. Может меняться в пределах одного участка;
Перечисленные параметры суммируются для получения окончательного значения. При разработке чертежа также учитывают, что от стен бани до соседнего участка должно быть не менее 8м.

Как построить баню на винтовых сваях своими руками

Разметка участка

Для установки сваи требуется специальное приспособление, которое изготавливают самостоятельно. Элементы большого диаметра требуют значительных усилий для завинчивания и ставятся автоматизированным способом.

Строительство бани из бревна на сваях осуществляется поэтапным методом:

разметка, планировка почвы;
вкручивание свай, устройство обвязки;
возведение стен;
покрытие кровли.

Если грунт неоднородный, проект предусматривает установку элементов на различную глубину, чтобы учесть опирание острия на стабильный слой породы.

Первоначально выравнивают неровности на поверхности земли, при этом срезают 10 – 15 см плодородного слоя. Вручную с помощью лопат делают планировку строительной площадки, чтобы было удобнее размечать оси строения. На местности задают направление осевых линий бани на сваях своими руками, и по ним откладывают расстояния между винтовыми опорами.

Точки установки свай отмечают кольями длиной 60 см, которые изготавливают из отходов арматуры или выстругивают из древесины. Между ними натягивают прочный шнур в соответствии с осевыми линиями. Обязательно проверяют, чтобы углы были размечены под 90°, иначе стены не будут параллельными, и возникнут сложности с перекрытием.

Завинчивание сваи вручную

Металлический лист разрезают по углам, не доходя до середины на 50 мм, затем отгибают края внутрь и сваривают в форме стакана. Сверху внешней части приваривают монтажные проушины. Это приспособление надевают на верх сваи. В петли вставляют лом, на его концы надевают два отрезка труб длиной 2 -3 метра (рычаги).

Стойку выставляют точно по отметке, проверяют вертикальность. На ствол крепят магнитный уровень, чтобы координировать отклонение от оси во время кручения. Два человека с помощью рычагов завинчивают сваю в землю. После монтажа все стержни подрезают на одинаковый уровень и надевают наконечники для связи с ростверком.

Обвязку делают из деревянных балок, которые фиксируют с помощью болтов. Регулярно проверяют горизонтальность установки уровнем. Каркас основания кладут из брусков 15 х 15 см или досок толщиной 5 см, которые ставят на ребро, пропитывают от влаги и делают утепление.

Сруб бани из бруса на винтовых сваях делают бревен или квадратных в сечении пиломатериалов. Основные стойки ставят по углам, между ними располагают добавочные вертикальные элементы. Стойки скрепляют горизонтальными прогонами. Дополнительно используют диагональные укосы, чтобы увеличить устойчивость каркаса.

По верху делают обвязку брусом 15 х 15 см, который выполняет роль мауэрлата в конструкции кровли. На него опирают стропила. По стропилам делают обрешетку рейкой 5 х 5 см для нашивки шифера, профнастила. Баня не должна терять тепло, поэтому стены утепляют снаружи, а кровлю по потолку и балкам перекрытия. Обязательно применяют изоляцию от пара, чтобы влажный воздух не разрушал части стен и крыши.

Фундамент для бани своими руками: пошаговая инструкция для разных его типов

Разные типы фундамента подразумевают различные технологии их заложения. Рассмотрим каждый из них.

Рекомендуем также ознакомиться со следующими нюансами банных фундаментов:

Ленточный фундамент для бани своими руками

Ленточный может быть мелкозаглубленным и с полной глубиной заложения. Разница между ними обычно в глубину промерзания грунта. То есть подошва первого на 20 см ниже уровня плодородного слоя, а второго — на те же 20 см ниже уровня промерзания грунта в данной местности.

Начинать следует с геологического исследования участка. Сегодня геологи предлагают и недорогие (частичные) варианты. От их выводов зависит, можно ли делать мелкозаглубленный фундамент. Они дадут добро в случае, если грунт сухой, малоподвижный, с небольшой глубиной промерзания.
Разметка. Прежде чем приступать к ней, сначала надо убраться на участке и снять плодородный слой почвы на пятне застройки. Добавьте к стоимости фундамента работы бульдозера, если неровности окажутся велики. В итоге должна получиться ровная площадка, разность высот которой проверяется гидроуровнем.
- После этого с помощью теодолита или простейших знаний геометрии размечается внутренний контур будущей бани. Линии образуются строительными нитками, натянутыми между колышками. Перед переходом к внешнему контуру стоит обязательно сверить длины диагоналей — они должны быть равны.
- Второй (внешний) контур размечается по ширине фундамента, которая равна толщине будущих стен плюс 10 см.
- Последними размечаются внутренние перегородки и фундамент для печки (если решили ставить каменную или железную печь).
Траншея. Выкапывая траншею, нужно добавить с каждой стороны по 10 см — это прибавка под будущую опалубку. Конечно, мелкий фундамент просто выкопать самому, а при значительной глубине заложения может понадобиться специальная техника, которую придется нанять. Добавьте еще 20 см на подушку из песка. На нем, кстати, экономить не стоит, он важен для будущей устойчивости фундамента.
Опалубка. Обычно ее делают из обрезной доски, которую, кстати, после разборки можно использовать для создания обрешетки кровли или найти другое применение. Вместо обрезной доски допустимо использовать влагостойкую фанеру.

Монтаж опалубки ведется прямо на участке. Минимальная высота ее стенок над уровнем земли 30 см. Старайтесь забивать гвозди в одну сторону — это облегчит потом разбор конструкции. А для того, чтобы опалубка стояла неподвижно, нужно еще сделать распорки для противоположных щитов.

Внутрь стоит постелить полиэтилен и закрепить его на бортах опалубки степлером.

5. Армирование. Для него используются стальные прутья с диаметром 12 мм и желательно с антикоррозионным покрытием. Первым делом в дно траншеи вертикально вбиваются прутки арматуры, которые должны быть ниже бортов опалубки на 5 см. Вбиваются они в два ряда, с шагом 50 см и отступом от каждого борта в 5 см.

Следом кладутся горизонтальные прутки, но они не должны касаться дна. Высота над дном траншеи 7-10 см. Для этого под них временно подкладывают кирпичи. Затем вертикальные и горизонтальные прутки соединяются вязальной проволокой.

Второй ряд горизонтальных прутков должен быть на 6-8 см ниже обреза будущего фундамента. Для крепления снова используется вязальная проволока (сварка не рекомендуется).

6. Заливка. В большинстве случаев рекомендуется брать цемент М-500. В зимнее время заливку ленточного фундамента лучше не проводить, но если нет другого варианта, то придется добавить в бетон пластификаторы (жидкое мыло или средство для мытья посуды в количестве 200 мл на один замес бетономешалки), а потом позаботиться об утеплении застывающего бетона.

Рецепт раствора: цемент (1 часть), песок (3 части), щебень средний и мелкий (5 частей). Фракции щебня: 60-70% среднего и 40-30% мелкого.

Сначала смешайте ингредиенты всухую, потом добавьте воду в количестве 0,5 от доли цемента.

Заливку вести желательно в один прием. Если нет возможности, то минимально нужно заливать 20 см раствора.

Следующий этап — выгонка воздуха. Для этого нужно штыковать (протыкать куском арматуры) раствор и постукивать по стенкам опалубки. Но лучше воспользоваться строительным вибратором.

Снимают опалубку через 3-7 дней, а потом оставляют фундамент на 3 недели для окончательного застывания. В жару его нужно поливать водой 2-3 раза в день и закрывать от солнца, в холод или дождь — закрывать пленкой. Через 28 дней после заливки ленточный фундамент для бани будет готов к возведению стен.

Просохший фундамент нужно сразу же гидроизолировать, например, битумной мастикой и рубероидом.

Если полученной информации недостаточно, прочтите нашу статью, целиком посвященную ленточным фундаментам.

Виды

Существуют различные варианты конструкции свайного фундамента, обладающие собственной спецификой.

По материалу опор бывают:

Деревянные. Используются ошкуренные бревна с заостренным концом. Самый древний вид свай, практически исчезнувший в настоящее время. Причинами этого стали недостатки древесины как строительного материала и наличие более прочных и долговечных вариантов. Изредка встречаются в частном строительстве как опоры для вспомогательных или хозяйственных построек.
Металлические. Существует два вида металлических свай — винтовые и забивные. Винтовые сваи напоминают шурупы, которые вкручивают в грунт с помощью режущих спиралеобразных лопастей на заостренном наконечнике. Забивные сваи специально не производятся и представляют собой отрезки различных видов металлопроката — швеллера, двутавра, рельса и т.д. Обладают высокой прочностью, способны пластично изгибаться, сохраняя несущие способности. Недостаток — склонность к коррозии, сокращающей срок службы опор.
Железобетонные. Существует два вида Ж/Б свай — забивные и набивные. Первые производятся в специализированных производственных условиях, имеют прочную конструкцию с напряженной продольной арматурой и устойчивы ко всем нагрузкам. Вторые изготавливаются прямо на площадке путем заполнения опалубки (водонепроницаемых труб), помещенной в скважину, бетоном плотных марок.

По способу передачи нагрузки:

Сваи-стойки. Представляют собой опоры, находящиеся в жестком контакте с плотными слоями грунта. Глубина заложения стволов зависит от уровня залегания твердых пород.
Висячие сваи. Не имеют опоры в нижней части ствола, используя лишь силу трения на боковых стенках и частичную опору на грунт. Существуют как забивные, так и набивные висячие сваи. Несущая способность зависит только от глубины погружения, у набивных она усиливается с помощью утолщения в нижней части скважины.

По конструкции:

Забивные. Представляют собой монолитный стержень с заостренным концом, погружаемый при помощи механического воздействия на верхний торец.
Набивные. Представляют собой бетонную отливку в заранее подготовленную скважину. Имеют меньшую несущую способность, чем забивные сваи, но могут быть изготовлены самостоятельно.
Винтовые. Изготавливаются из трубы с заостренным наконечником и спиралеобразными лопастями. Могут быть установлены самостоятельно, хотя на практике это используется только для вспомогательных построек или сооружений.

ВАЖНО!
Все типы свай, независимо от конструкции или материала, способны эффективно работать на сложных или проблемных грунтах.

Достоинства и недостатки

Свайные фундаменты имеют много преимуществ перед другими типами фундаментов. Одна из их главных особенностей заключается в том, что они могут поддерживать только легкие небольшие здания. Сауна способна удовлетворить эти критерии.

Среди очевидных преимуществ ворсовой сауны:

Его можно возвести практически на любом грунте. Свойства почвы не играют большой роли. Единственное исключение — каменистая почва.
Бюджет на такое строительство будет рекордно низким. Свайные фундаменты выгодно отличаются от других типов фундаментов с точки зрения бюджета.
Свайный фундамент также выходит на первое место по скорости. Фундамент можно построить буквально за один день. И тогда вы можете сразу же приступить к сборке коробки. Нет необходимости ждать, пока фундамент наберет прочность, как в случае с ленточными фундаментами.

Необходимо упомянуть о недостатках:

Технология строительства фундаментов не так проста, как кажется на первый взгляд.
Для забивки свай требуются специальные машины. Иногда его невозможно разместить в стесненных условиях в уже застроенном районе.
Пол сауны на сваях требует специальной дренажной системы. Обычная дренажная система под полом не допускается.

Разновидности по методике заглубления

Основной способ классификации свай – по способу их заглубления. Выделяют следующие виды.

Буровые железобетонные — устанавливаются в предварительно пробуренную скважину. Несмотря на наличие предварительных земляных работ (бурение скважин), при этом способе установки отсутствует ударное воздействие на сваю. Это позволяет свести к минимуму вероятность повреждения бетонного столба во время его монтажа..
Винтовые сваи на рабочем конце имеют режущую кромку в виде шнековой навивки. Винтовые опоры малого диаметра и длины вкручиваются в грунт вручную при помощи ворота, а большие – при помощи специальных механизмов. Одно из преимуществ винтовых опор – при необходимости их можно извлечь (выкрутить) из грунта и установить в новом месте. Для увеличения несущей способности винтовой опоры, после ее вкручивания получившаяся воронка заливается бетоном, что делает ее несъемной.
Забивные сваи имеют заостренный конец и погружаются в грунт без его предварительной выемки при помощи специального оборудования: вибропогружателей или молотов. Чтобы защитить верхнюю часть от повреждений в процессе погружения, на нее надевают стальное кольцо. Недостатком такого метода монтажа опор считается возможность повреждения, как самой сваи, так и гидроизоляции, если таковое нанесено.

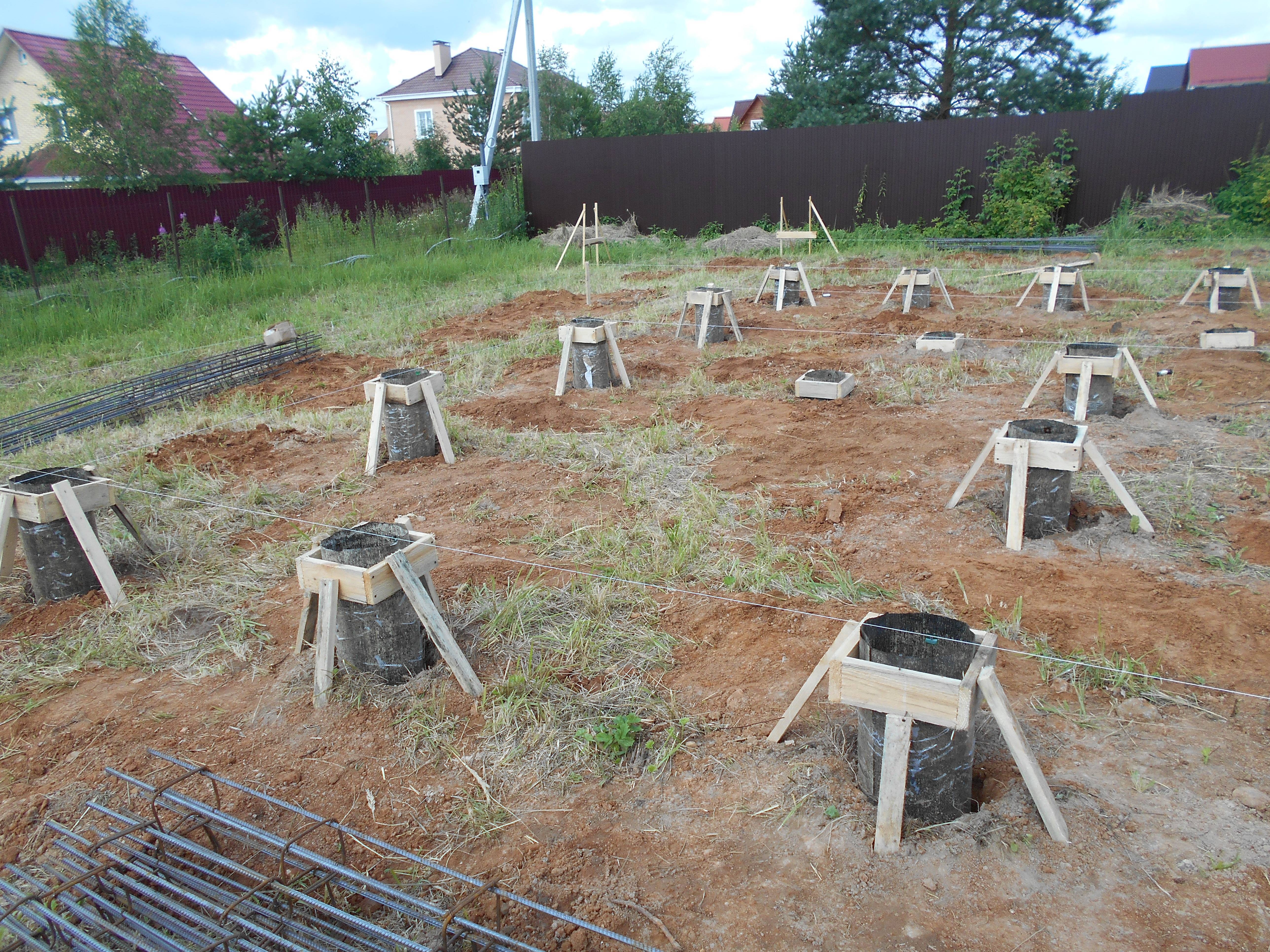

Буронабивные относятся к опорам, устраиваемым непосредственно в грунте. Суть этого метода заключается в предварительном бурении скважин и последующем их заполнении бетонной смесью.

Монтаж свайно-винтового фундамента

Монтаж фундамента на винтовых сваях возможен как на неровных, так и на затопляемых участках, а также на ухоженных газонах без причинения ему вреда. Таким образом при установке бани на винтовом фундаменте нет необходимости в нарушении природного рельефа (см.также статью «Фундамент для бани из покрышек: принцип возведения»).

Подготовка участка

Перед началом монтажа необходимо провести ряд подготовительных работ. На данном этапе немаловажную роль играет подготовка участка.

Если место под строительство занято строительным или бытовым мусором, то необходимо убрать все посторонние предметы и расчистить территорию. Также при наличии котлованов и траншеи следует их тщательно засыпать.

Установка винтовых свай с помощью специальной техники

Очень важно на этапе разработки проекта учитывать наличие различных препятствий. Такими препятствиями могут стать , к примеру, крупное дерево или не выкорчеванный пень, иногда встречается препятствие в виде бетонных плит и остатков старого фундамента

Необходимо позаботиться об их устранении

Необходимо позаботиться об их устранении.

Инструмент

Для того, чтобы сделать качественный фундамент под баню на винтовых сваях, нужно приобрести весь необходимый инструмент:

Лопата;
Лом;
Магнитный уровень длиной 30 см;
15-метровый гидроуровень;
Рулетка;
Два отрезка трубы длиной по 2-2,5 м и диаметром 50 мм;
Молоток;
Кувалда;
Садовый бур;
Болгарка;
Удлинитель;
Маркер;
Рабочие перчатки;
Сварочный аппарат;
Строительный миксер;
Ёмкость для замесов;
Тяпка;
Ведро и лейка.

Разметка свайного поля

Перед возведением фундамента на винтовых сваях необходимо предварительно рассчитать количество свай и расстояние между ними, а также произвести разметку свайного поля по всему периметру.

Винтовые сваи под фундамент врезаются в плотные слои почвы, чтобы правильно определить, уровень глубины устойчивого пласта грунта, лучше всего обратиться к профессионалам. Помимо этого, для точного расчета будущего фундамента рекомендуется также учитывать вес будущего строения, колебания грунтовых вод, тип почвы и климатические условия местности.

Разметка участка для будущей установки свай

Количество необходимых свай зависит от размеров будущей бани. Столбы необходимо равномерно распределять под постройкой, не забывая про углы внутренних стен. Длина части сваи, которая выступает над землёй, составляет 0,5 м, её обычно спрячут за фальшивым цоколем или оставляют открытой.

Технология монтажа винтовых свай предусматривает последовательность работ, которые пошагово описывает данная инструкция:

Устанавливаем сваю в угловую лунку, крепим магнитный уровень и в монтажное отверстие вставляем лом;

На данном фото показано вкручивание винтовой сваи

Свая должна углубиться в несущий грунт на 1/3 метра;
При осуществлении данных работ постоянно контролируете положение трубы магнитным уровнем;
Таким образом выставляются четыре угловые сваи;
При помощи водяного уровня выводим их на одинаковую проектную высоту;

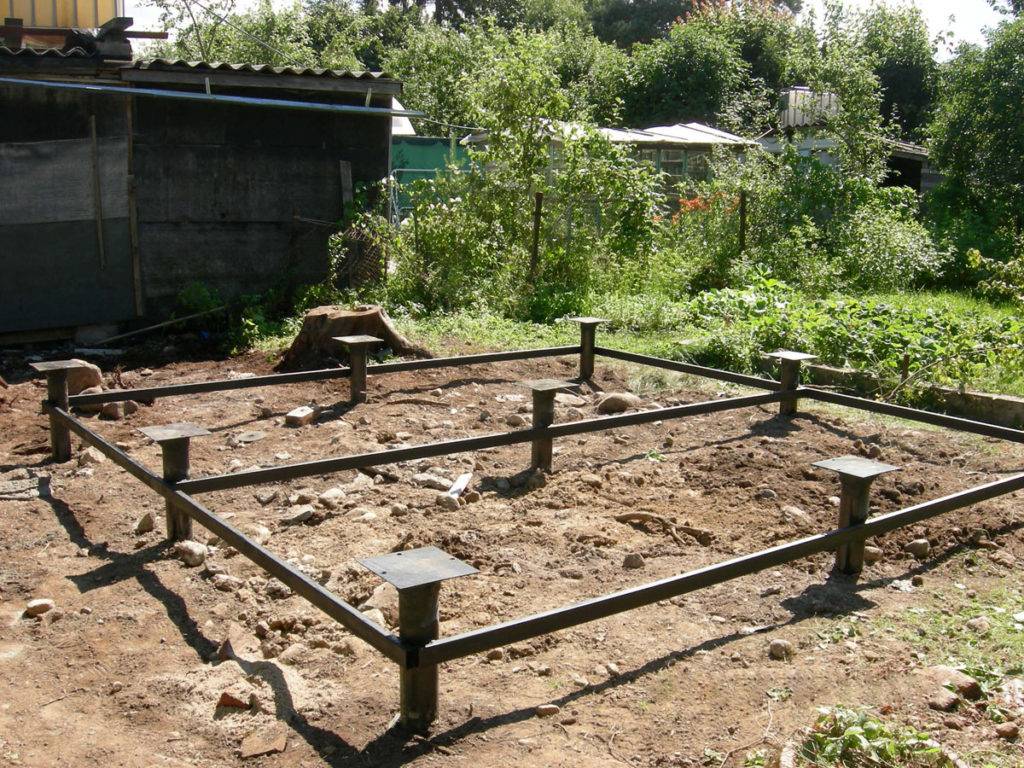

По окончании монтажа угловых свай аналогично следует монтировать промежуточные сваи;
Затем рычаги наращивают до длины трех метров и прокручивают сваю четырьмя работниками до тех пор , пока она не будет стоять на месте. Это означает , что бур уперся в твердый слой;
На заключительном этапе установки винтовых свай с помощью гидроуровня выравнивают их согласно уже установленным угловым сваям;

После установки внутренние полости свай заливают цементно-песчаным раствором. Это усиливает конструкцию фундамента;
На торцевую часть выступающих винтовых труб необходимо установить оголовки;
Из трубы, диаметр которой изнутри меньше диаметра сваи снаружи, изготавливаем оголовок;
Берём пластину 250×250 мм и шириной 10 мм, для монтажной площадки оголовка;
После установки оголовков их положение следует проверить водяным уровнем, затем обварить;
Все сварные швы и оголовок грунтуют и два раза прокрашивают эмалью;

Виды и особенности

Специалисты, занимающиеся возведением объектов, выделяют 12 видов свай. Несмотря на многообразие вариантов, для возведения малоэтажных построек пригодны только 3 следующих вида:

буронабивные;
винтовые, из металла;
забивные, железобетонная конструкция.

Железобетонные опоры для строительства бани используются очень редко. Все дело в том, для работы с ними необходима техника. С ее помощью конструкции будут вколочены в грунт. Использование забивных свай отличается тем, что в результате получается очень прочное основание. Буронабивные опоры легко сделать своими силами. Затраты труда большие, но вот экономия на материалах выходит существенной.

Все опоры следует установить в ключевых местах. К ним относятся те места, где происходит соединение простенков, а также под углами основания.

В этих точках необходимо поставить промежуточные опоры.

Расстояние между 2 элементами стоит выбирать с учетом типа грунта на строительной площадке, а также в зависимости от планируемых нагрузок.

Следует учесть, что расстояние между 2 опорами не должно превышать 2 м. Сваи нужно располагать по всему периметру стен, а также установить под простенками.

Внимание! Металлические винтовые сваи для бани хороши тем, что работать с ними можно вручную. Но нужно учесть, что сталь отлично проводит тепло, поэтому основание пола будет холоднее

Баня на сваях на воде

Построить баню на воде — мечта многих владельцев дачных участков. Постройку располагают таким образом, чтобы часть ее выходила в водоем, а другая находилась на берегу. Удерживать баню над водой помогают сваи, их устанавливают в каждом углу, а также под стенами и перегородками.

Конструкция не новая, такие бани делали и раньше, только в прошедшие столетия в качестве свай использовались опоры из твердых пород древесины. Лиственница была лучшим вариантом, ведь она не гниет. Поэтому баня на сваях из бруса или бревна служила несколько десятков лет.

Сегодня опоры из дерева устанавливают очень редко, хотя этот вариант строительства самый дешевый. Установка свай для такой бани не отличается от других случаев, за исключением того, что сваи должны быть забурены в дно водоёма не менее чем на 1.5-2 метра (соответственно, к этому нужно добавить глубину на данном месте, и уклон берега).

Монтаж и заготовка под ростверк

Первым делом необходимо сделать разметку, для этого снимается верхний слой почвы и вырывается котлован. Его величина должна быть на 1м больше с каждой стороны, чем будущий фундамент. Делается это для установки опалубки. Это огромный объем работы и стоит пользоваться экскаватором. Грунт надо снимать аккуратно и дойдя до определенной глубины приступить к выравниванию вручную. Использовать можно и механизированное выравнивание, при помощи мини-экскаватора и установленного на нем планировочного ковша и нивелира. Геотекстиль укладывается на дно и забрасывается песком. Далее надо уложить рулонную гидроизоляцию. Стеклоизолом предохраняют фундамент от воды и влаги.

Герметичность обеспечивает тот же битумный праймер. Его наносят в места нахлестав. Не рекомендуется использовать рубероид, он неэластичный и трескается. Для ростверка делается опалубка, по всему периметру сваи. Чтобы выдержать давление во время заливки бетона опалку надо хорошо закрепить, чтобы избежать смещение конструкции. В качестве материала используют влагозащитную фанеру или обрезную доску. А чтобы раствор не приставал к стенкам, используется полиэтиленовая пленка.

Плюсы и минусы

Строительство бани на опорах винтового типа пользуется заслуженной популярностью. Такие основания намного экономичнее обычных. При возведении бани опоры можно установить за 1-2 дня.

Монтировать опоры можно вдвоем, специальное оборудование не потребуется. Устанавливать сваи можно на участках любой сложности.

Возможно выполнить строительство на лесных полянах, между деревьями. Расчищать площадку и удалять кустарники не нужно.

Информация. Вынимать грунт, убирать строительный мусор, который остается после строительства обычного фундамента, из-под свайного основания не обязательно. Это значительно сэкономит силы.

Свайно-винтовой фундамент отлично подходит для строительства бани на почвах, водоносные слои которых находятся на высоком уровне. Также можно установить опоры на слабых грунтах. Винтовые сваи обеспечивают высокою степень устойчивости основания, ведь они, опускаясь вниз, достигают твердых слоев грунта.

Достоинством такого фундамента можно назвать то, что к бане на винтовых сваях всегда можно сделать пристройку, которая не будет «гулять» из-за того, что имеет отдельное основание.

Опоры винтового типа отличаются отличной несущей способностью. Стоит отметить, что при их установке грунт не изменяет свою структуру, только становится более плотным. Лопасти, которыми оборудованы сваи, равномерно распределяют нагрузку. Первыми их решили использовать советские инженеры. Такие элементы конструкции способствуют сопротивлению морозному пучению.

Внимание! Достоинством винтового фундамента является практически полное отсутствие усадки. Это означает, что возводить баню или любую другую постройку можно сразу после завершения установки опор. Строительством можно заниматься в любое время года

Основание получается долговечным, оно прослужит не менее 100 лет. Возможно выполнять установку бани на сваях под ключ около инженерных коммуникаций

Строительством можно заниматься в любое время года. Основание получается долговечным, оно прослужит не менее 100 лет. Возможно выполнять установку бани на сваях под ключ около инженерных коммуникаций.

Достоинства такого типа фундамента неоспоримы, но технология имеет и ряд недостатков. Главным можно назвать то, что сваи выпускают из металла

Этот материал подвержен коррозии, поэтому важно выбрать компанию-производителя, которая при выпуске опор строго придерживается технологии изготовления

Важно! Если на участке каменистый грунт, обычные сваи для мягкой почвы не подойдут. Монтаж на скалистых участках возможен только с использованием спецоборудования, или специальных видов свай. Но это существенно увеличивает стоимость строительства

Но это существенно увеличивает стоимость строительства.

Установив опоры винтового типа, можно возвести только постройку без подвала. Впоследствии его можно достроить, но его утепление потребует существенных финансовых вложений. Это приведет к тому, что стоимость свайного фундамента сравняется с ленточным.

Ниже Вы можете посмотреть видео о плюсах и минусах винтовых свай, и фундамента из них:
