Экономичность и простота монтажа: применение винтовых и забивных свай для строительства террасы

Технология монтажа для других видов опор

Помимо винтовых свай для фундамента можно использовать буронабивные и забивные опоры. Расстояние между соседними силовыми элементами выбирается, исходя из необходимого количества свай, которое, в свою очередь, зависит от суммарных нагрузок и несущей способности фундамента.

Шаг между столбами не должен превышать 3 м. Для устройства забивных свай необходимо привлекать спецтехнику.

Монтаж буронабивных свай можно провести вручную, следуя последовательности технологических этапов:

1. Бурение скважин.
2. Устройство песчаной подушки.
3. Монтаж опалубки.
4. Армирование.
5. Заливка бетоном.
6. Установка оголовков.

Для буронабивной технологии марку бетона, класс стали арматуры, диаметр силовых элементов и другие параметры выбирают, основываясь на суммарных нагрузках и особенностях грунта.

Так что же такое забивная свая?

Стандартная забивная свая – это железобетонное изделие, имеющее конструктив в виде армокаркаса из несущей арматуры сечением 10мм с обвязочной арматурой сечением 5мм и заливкой бетоном классом прочности B22,5 (маркой М300). Каждый тип сваи имеет маркировку. Допустим, маркировка С30.15-3 – 3-х метровая свая сечением 150 мм

На первый взгляд может показаться, что нет ничего проще, как изготовить армокаркас, уложить его в форму и залить бетоном, немного подождать – и забивная свая готова. Да, сегодня все чаще и чаще появляются мини производства, которые изготавливают различные ж/б изделия, в том числе и сваи. Но забивная свая – это особый вид жб конструкций, технология ее изготовления включает в обязательном порядке цикл пропаривания после заливки бетона. Пропаривание сваи происходит в специальных камерах. Без цикла пропаривания с очень большой вероятностью при наборе прочности бетона не будут достигнуты требуемые по ГОСТам нормативы. Соответственно такие изделия могут быть негодными для применения в строительстве. Позволить себе камеры пропаривания может далеко не каждое производство, ведь речь идет не только о самих камерах, но и об увеличении количества циклов производства и сложности самого процесса пропаривания.

Много раз нам приходилось встречаться со сваями плохого качества. Железобетонная свая, как и любое ЖБИ, подлежит государственной сертификации. Поэтому перед покупкой свай обязательно удостоверьтесь, имеет ли производитель сертификат качества на сваи и обязательно требуйте паспорт качества партии свай при их покупке.

Свая, изготовленная с соблюдением всех технологических процессов, имеет высокий срок эксплуатации – более 100 лет.

Плюсы и минусы свайно-ленточного фундамента

Свайно-ленточные фундаменты обладают целым рядом положительных сторон, вот основные из них:

• Ленточный фундамент на сваях можно заливать в любой период времени и в любых климатических условиях.
• Может быть установлен при больших перепадах высот и при любом рельефе почвы. Он отлично противостоит пучению и сезонному движению почвенных грунтов.
• Строительство ленточно-свайного фундамента занимает от суток до 3 дней. Его можно смонтировать своими руками без привлечения специальной техники.
• Относительно недорогая стоимость строительства, так как расход материалов минимален.

К недостаткам относят невозможность строительства цокольного этажа или подвала. Также такое основание не подходит для возведения тяжелых строений, поэтому важным является правильный и грамотный расчет всех нагрузок при проектировании дома.

Инъекция и обработка свай

Так как стальная свая полая, даже с герметичным наконечником и оголовком она может покрыться влагой изнутри. Чтобы избежать этого, обычно столб изнутри заполняют бетоном, здесь может использоваться:

• Пескобетон М300 или М400.
• Товарный бетон, который заливается через воронку.
• Сухая смесь, что превратится в цемент только при контакте с влагой.

Помимо того, что бетон защитит от влаги, он еще и повысит прочность столба, особенно если у того тонкие стенки (3–4 мм). Ведь нагрузка сильна — влияет пучение почв, движение подземных вод, агрессивность сред и влияние особенностей местности.

Также от коррозии защитит холодное или горячее цинкование, которое не решит проблему полностью, но может поддержать общую защиту снаружи. Дополнительно с классической антикоррозийной обработкой могут использоваться:

• Стеклопластик, наносящийся на холодный цинк, увеличивающий устойчивость на 350–500 лет благодаря полной устойчивости электрохимической коррозии.
• Полиуретановая эмаль с ресурсом в 30–75 лет, которой покрывают подлодки и ледоколы.
• Двухкомпонентная эпоксидная или полиуретановая эмаль, наносимая на уже сделанный антикоррозийный слой. Ресурс устойчивости — минимум 100 лет.
• Порошковые краски, защищающие на 15–30 лет.

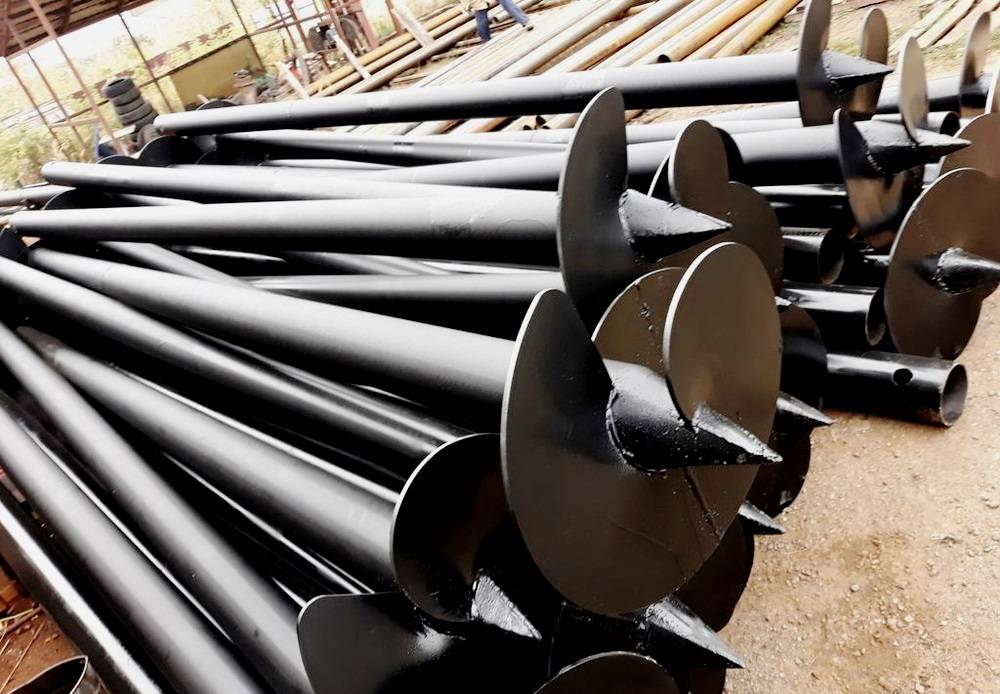

Винтовые сваи — отличный выбор для свайного фундамента многих мало- и крупногабаритных построек. Они крепкие, устойчивые, их легко устанавливать, а прослужат они долго, особенно если их правильно укрепить и защитить. Обо всем этом подробно рассказывается здесь, поэтому найти качественные винтовые сваи будет нетрудно.

Можно ли ставить веранду и дом на разный тип фундамента?

Летняя веранда представляет собой крытую конструкцию из легких материалов, с боковым и фасадным ограждением. Она предназначается для отдыха хозяев дома, сочетая возможность пребывания на открытом воздухе с комфортом помещения. Веранды возводят совместно с домом или после окончания его строительства. От типа фундамента, используемого под строительство веранды, зависит ее прочность и долговечность.

Строительные специалисты не имеют единого мнения по вопросу обустройства фундамента под веранду. Сторонники одного учения считают, что дом и летнюю пристройку нельзя ставить на разные типы фундамента, так как это приведет к разрушению конструкции. Фундамент для этих целей должен быть монолитным или жестко связанным между собой. Более опытные специалисты считают, что необходимо возведение независимого основания для веранды. Объясняют они это разницей веса сооружений и величиной осадки построек. Более тяжелый дом оседает больше, чем легкая веранда, а это может вызвать разрушение в районе соединения фундаментов и стен сооружений. Поэтому веранда и дом должны иметь компенсационный зазор.

Если дом построен недавно процесс усадки грунтового слоя, нарушенного возведением фундамента, происходит в течение нескольких лет. В этот период грунт может давать усадку и уплотняться на расстоянии до двух метров от фундамента дома. Строительство фундамента для веранды в таких условиях связано с риском нестабильности грунта. Если веранду пристраивают к старому дому, нельзя нарушать уплотненный грунт возле него. Это может привести к подвижкам дома.

Чтобы возвести надежную постройку, необходимо исходить из типа и несущих особенностей грунта. Использование ленточного фундамента оправдано при небольших показателях промерзания почвы. Траншею роют ниже ее глубины, а дно устилают песком и щебнем для обеспечения дренажа. Поверх щебня укладывают слой гидроизоляции для недопущения попадания грунтовой влаги в тело фундамента. Затем делают опалубку и производят армирование траншеи стальной арматурой. Между фундаментом дома оставляют компенсационный зазор не менее 1 см. Его впоследствии заполняют теплоизоляционным материалом или герметиком. Получившуюся конструкцию заливают бетоном. По истечении одного месяца бетон наберет нужную прочность, и на нем можно будет возводить веранду.

Более простой тип фундамента под строительство веранды называется столбчатым. Он гораздо проще и дешевле ленточного основания. Для его постройки по углам будущей веранды и в местах укладки поперечных опор выкапывают ямы. Их глубина должна превышать уровень промерзания почвы, а размеры соответствовать опорам возводимой конструкции. Дно ям устилают щебенкой и гидроизоляцией, армируют металлическими прутьями и заливают бетоном.

Источник статьи: http://tgorlovka.com/2019/03/05/mozhno-li-stavit-verandu-i-dom-na-raznyj-tip-fundamenta/

Общее описание свайного фундамента

Свайный фундамент относится к фундаментам глубокого заложения – передача нагрузки на основание происходит не только по подошве, но и по боковым граням сваи, что происходит за счет трения и сцепления с грунтом основания. Устройство такого фундамента – довольно сложный процесс, требующий значительных трудозатрат, а также применения специальных технологий, оборудования и механизмов. Проектировать свайный фундамент целесообразно в случаях, если:

• строительный участок имеет сложные геологические условия;
• несущая способность основания недостаточна для устройства фундаментов мелкого заложения – ленточных, столбчатых или плитных.

К сложным горно-геологическим условиям можно отнести такие типы сжимаемых оснований: просадочные, насыпные или пучинистые грунты, а также условия вечной мерзлоты, болотистую местность. Свайный фундамент менее подвержен деформациям, связанным с изменениями характеристик грунтов при их намокании, проседании, сдвиге геологических слоев. Такой тип фундамента является более стабильным, он менее подвержен перемещениям при нагрузке, осадке и крену.

Фундамент для террасы (веранды) на винтовых сваях своими руками

Большая уютная терраса станет идеальной зоной отдыха для частного дома, дачи. Здесь можно великолепно расслабиться семьей, компанией с друзьями практически в любое время года. Специальный навес защитит от дождей и ливней, а также сможет создать уютную тень в жаркое время. В прошлом веке в качестве фундамента для террасы выступал массив дерева, лиственница или дуб. Однако высокая стоимость этих материалов, и подверженность чрезмерной влажности в осенне-весенний период не позволяет полноценно использовать дерево в качестве фундамента для террасы. С развитием инновационных технологий в области строительства появился древесно-полимерный композит, который состоит из натурального дерева и полимера.

Террасная доска из древесно-полимерного композита обладает всеми преимущества дерева (экологичность, роскошный внешний вид, тактильное ощущение) и полимера (не гниет, не разрушается, долговечность).

Монтаж каркаса веранды на винтовых сваях

Установка фундамента для веранды своими руками может быть выполнена несколькими способами.

В этом случае применяются специальные винтовые сваи, на которых будет установлен сварной каркас, сверху будут смонтированы лаги, на которые устанавливают террасные доски. Винтовые сваи позволяет быстро и надежно сделать фундамент под будущую террасу. Винтовая свая представляет собой цилиндр, который имеет на конце лопасти, вкручиваемые в грунт. После этого винтовая свая заливается бетоном и получается надежная конструкция для фундамента.

Винтовые сваи для террас необходимо вкручивать в землю на глубину промерзания грунта. К примеру, для Московского региона эта величина составляет 150 см.

Внутрь цилиндра сваи заливается раствор бетона, который предотвращает попадание внутрь воды и увеличивает жесткость конструкции. Также заполненная бетоном свая не будет поддаваться коррозии, так как внутрь не будет поступать воздух.

Когда бетон застывает, переходят к монтажу сварного каркаса.

После монтажа сварной конструкции, всю поверхность каркаса необходимо тщательно загрунтовать, защищая ее от коррозии.

После того, как грунтовка полностью высыхает, на сварную конструкцию монтируются специальные лаги из алюминия. Алюминия не поддается коррозии, является высокопрочным и легким металлом.

Важно. Нельзя фиксировать алюминиевую лагу непосредственно на металлическую поверхность сварной конструкции. Для этого используется специальная резиновая подушка

Для этого используется специальная резиновая подушка.

Алюминиевая лага имеет специальные прорези, куда вставляются надежные фиксаторы, на которых будет закрепляться древесно-полимерная террасная доска. Клемма (фиксатор) имеет специальную форму, образационные усы, которые позволяют компенсировать зазоры между установленными досками во время температурных расширений или сжатий при различных погодных условиях.

Веранда на винтовых сваяхсмонтированная по технологии сможет сохранять свой первоначальный вид на протяжении долгих лет. После монтажа алюминиевых лаг, устанавливается композитная доска, которая фиксируется специальными фиксаторами.

Когда все композитные доски смонтированы на поверхности несущего каркаса, на стыках устанавливается специальный алюминиевый профиль. Когда все работы выполнены, на террасу монтируют декоративное ограждение, лестницы и маркизы.

Если террасную доску планируется положить на бетонную опору или на эксплуатируемую кровлю, то вместо винтовых свай применяют регулируемые опоры. Эти опоры позволяют полностью нивелировать практически любые перепады высот и выставить каркас идеально по горизонтали.

В данной статье мы более подробно рассмотрели — как сделать винтовой фундамент под террасу. Соблюдайте вышеописанные рекомендации, и Вы сможете быстро и качественно сделать на своем участке красивую и практичную террасу. Стоит добавить, что терраса из композитного древесно-полимерного материала не требует особого ухода. Один раз весной и один раз осенью ее достаточно промыть обычной водой от мусора.

Расчет количества забивных свай для фундамента. Расчет забивной сваи

Расчетное сопротивление грунта под нижним концом сваи принимаем по табл.1 СНиП 2.02.03-85 «Свайные фундаменты» R=5300 т/м2

Несущую способность F_d, кН, висячей забивной сваи, погружаемой без выемки грунта, работающих на сжимающую нагрузку, следует определять как сумму сил расчетных сопротивлений грунтов основания под нижним концом сваи и на ее боковой поверхности по формуле:

(5)

_c – коэффициент условий работы сваи в грунте, принимаемый _c = 1;

R – расчетное сопротивление грунта под нижним концом сваи, кПа (тс/м2), принимаемое по табл.1;

A – площадь опирания на грунт сваи, м2, принимаемая по площади поперечного сечения сваи брутто или по площади поперечного сечения камуфлетного уширения по его наибольшему диаметру, или по площади сваи-оболочки нетто;

u – наружный периметр поперечного сечения сваи, м;

f _i – расчетное сопротивление i -го слоя грунта основания на боковой поверхности сваи, кПа (тс/м2), принимаемое по табл.2;

h _i – толщина i -го слоя грунта, соприкасающегося с боковой поверхностью сваи, м;

_cR , _cf – коэффициенты условий работы грунта соответственно под нижним концом и на боковой поверхности сваи, учитывающие влияние способа погружения сваи на расчетные сопротивления грунта и принимаемые по табл. 3, равные 1.

кПа

По опыту проектирования допускаемую нагрузку на сваю ограничивают, для сваи =450 кН

Ростверк – сборный.

Сопряжение свайного ростверка со сваями – шарнирное, путем заделки головы сваи в ростверк на 5 см.

Заделка выпусков арматуры сваи в ростверк 250 мм.

Ширина ростверка принята в=600мм.

Собственный вес ростверка:

q=0,6*0,9*2500*1,1=1485 кг/мІ

Полная расчетная нагрузка на ленточный ростверк с учетом его собственного веса:

q=65,52+1,485=67 кН/мІ

Расчет свайного фундамента выполняется по первой группе предельных состояний. При этом должно соблюдаться условие:

=67т;

Количество свай:

L=1/n=1/1.04=0.961 м

По конструктивным требованиям СНиП 2.02.03-85 «Свайные фундаменты» расстояние между осями забивных висячих свай без уширений в плоскости их нижних концов должно быть не менее 3d (где d – или диаметр круглого, или сторона квадратного, или большая сторона прямоугольного поперечного сечения ствола сваи), а свай-стоек – не менее 1,5d.

Назначаем минимальный шаг между осями свай равным 3d=3*300=900мм.

Принимаем две сваи по ширине ростверка с шагом 900 мм.

фундамент свая забивной буронабивной

Выбор сваебойного оборудования и расчёт отказа

Подбор молота рекомендуется производить по отношению

,

где

• – масса ударной части молота, т;
• – масса сваи, т.

Для трубчатого дизель-молота =1,25.

Выбираю трубчатый дизель-молот С – 996А.

Условия установки винтовых свай

Винтовые опоры подходят для практически любых почв Вид винтовых опор для фундамента пристройки, определают по результату анализа данных геологических изысканий грунта:

• Глубина залегания слабых глинистых, пучинистых грунтов;
• Залегание плотного слоя грунта;
• Уровень грунтовых вод;
• Слой почвы, подверженный промерзанию.

Устанавливать опоры можно в большинстве видов грунтов. На скалистом грунте или на основании насыщенном камнями данные опоры не используют по причине невозможности осуществить их погружение. Широкое применение свай объясняется использованием их на слабых грунтах, глинистых, пучинистых и песчаных основаниях.

Экономия затрат на возведение свайного фундамента привлекает застройщика использовать винтовые сваи.

Технология монтажа

Монтаж свайного фундамента установки свайного поляростверкиПогружение свайдоставки свай
Рис: Разгрузка ЖБ свай

Важно: если грунт на объекте представлен низкоплотной почвой а для погружения свай используются тяжелые гусеничные копры, пути их передвижения по площадке укрепляются подсыпкой из щебня либо инвентарными дорожными плитами.
статическихдинамических испытаний
Рис: Статическое испытание свай гидравлическим домкратом

• 1. Разбивка базисных линий фундамента (перенос на площадку контуров стен здания);
• 2. Разбивка нулевого уровня свайного поля (высоты расположения голов свай над грунтом, по которой опоры будут выравниваться после погружения);
• 3. Разметка точек погружения каждого элемента свайного поля.

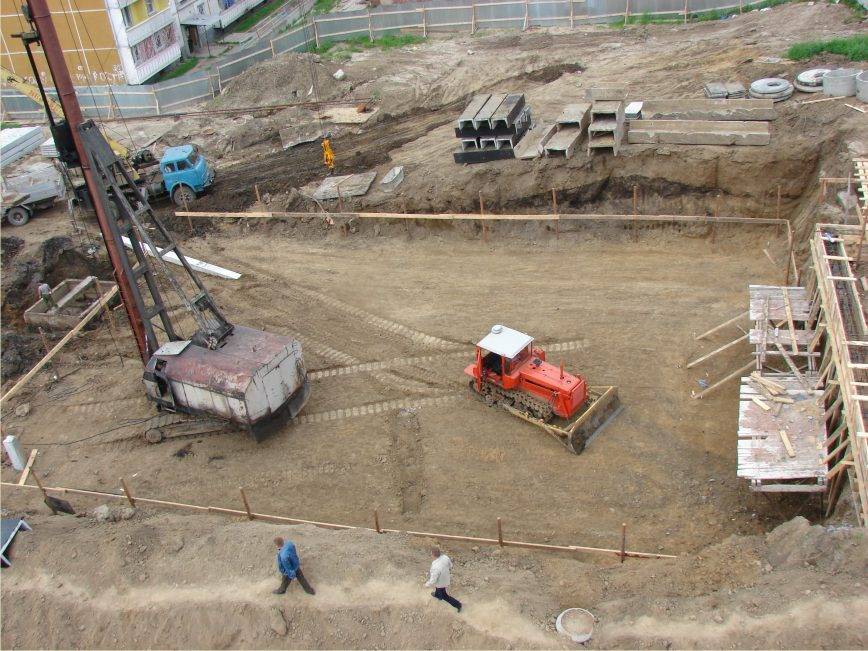

Рис: Котлован под свайный фундамент

шпунтового ограждения

• 1. Сваебойная установка размещается на месте погружения сваи и копровое оборудование приводится в рабочее положение;
• 2. Находящаяся на расходом складе свая соединяется через монтажную петлю с карабином лебедки копра, после чего сваебой подтягивает железобетонную конструкцию к месту своего расположения;
• 3. На свае крепится кольцевой и страховочный строп и с помощью лебедки копровой мачты она поднимается в воздух и вертикально устанавливается на точке забивки;
• 4. Производится фиксация сваи в направляющих узлах копровой мачты и ее сопряжение с наголовником сваебойного молота;
• 5. Выполняется позиционирование сваи с проверкой вертикальности ее положения и совпадения осей ствола и ударной части молота;
• 6. В работу включается сваебойный молот, первые удары он наносит с мощностью в 20-25% от максимальной, после того как конструкция погружается в грунт на 1-1.5 м. молот начинает вести забивку свай на полной мощности. Погружение сваи  осуществляется до момента ее проектного отказа, по наступлению которого со сваи демонтируется молот и копровая установка переезжает на место монтажа следующей опоры.

Рис: Забивка железобетонных свай

Рис: а) последовательная схема; б) секционная схема в-г) спиральная схема забивки свай

Рис: Обрезка железобетонных свай

Рис: Обвязка железобетонных свай ростверком

Расчет и установка свайно-винтового фундамента

Исходя из того, что даже сваи не самого большого диаметра имеют достаточную несущую способность, оптимальным считается их установка по периметру строения, под несущими стенами и на их стыках на расстоянии 2-3 м. Также следует определить глубину их установки исходя из такого параметра, как промерзание почвы в зимний период.

Вкручивание свай своими руками

При ввинчивании свай, что, кстати, вполне может быть выполнено несколькими работниками собственноручно при использовании рычага, следует контролировать ровное вертикальное расположение сваи относительно горизонта. Чем шире диаметр сваи, тем сложнее будет выполнять завинчивание. Конечно необходимо использовать рычаг, он вставляется в верхнее отверстие сваи, чем шире сделаете рычаг, тем меньше усилий приложите, рекомендуется делать рычаг 2-3 метра.

Сваи вкручиваются всегда ниже промерзания почвы, среднее значение в России 1,3-1,5 метра. В конце свая достигает твердых грунтов и свая очень тяжело входит в грунт, практически невозможно.

Также, если позволяет бюджет постройки или не хватает рабочих рук, можно воспользоваться услугами спецтехники.

Выравнивание свайного фундамента под уровень

После того, как все сваи установлены в грунт, свайно-винтовой фундамент, как и любой другой, проверяют и выравнивают по уровню. Удобнее всего это сделать гидравлическим уровнем или невилиром. При необходимости сваи докручивают или срезают выступающую часть болгаркой.

После выравнивания внутрь свай заливают бетонную смесь, которая призвана защитить х от коррозии изнутри.

Установка ростверка на свайно-винтовой фундамент

На заключительном этапе монтируют ростверк, т.е. само основание для будущего дома. Для более легких конструкция, например, дома из бруса или бревен, возможна установка ростверка из толстого бруса. Для домов из кирпича или блоков лучше делать ростверк железобетонным.

Свайно-винтовой фундамент не потребует времени на усадку, строительство дома можно продолжить сразу же после установки ростверка. Теперь можно приступать к установке каркаса вашего дома. Фундамент готов к нагрузке и полной эксплуатации.

Применение свайно-ленточного фундамента

Свайно-ленточный фундамент — это один из видов монолитной основы строения для сложных грунтов. Его особенность в том, что ленточный фундамент служит опорой для стен здания по всему периметру, а прочность соединения со слоями грунта обеспечивается сваями, которые находятся ниже глубины промерзания. Ленточно-свайный фундамент уменьшает затраты на строительство и обеспечивает высокие нагрузочные характеристики здания.

Свайно-ленточный фундамент используется для строительства частого, малоэтажного строительства домов, коттеджей с полуподвальными помещениями. Такие фундаменты устанавливаются на грунтовых почвах, склонных к пучению, а также на участках с большой разницей в высотах.

Особенности фундамента для беседки с барбекю

Отдельная история – строительство беседки на винтовых сваях с барбекю. Особенность такого проекта — комбинированный фундамент. Основанием самой беседки будут служить винтовые сваи, а печь будет опираться на бетонную плиту.

Первым делом необходимо выбрать место для будущей беседки. Она должна располагаться как можно ближе к дому, для удобства приготовления, и в тоже время расстояние не должно быть меньше, чем требует пожарная безопасность. После того, как местоположение будет определено, на земле размечаются контуры беседки и барбекю. Под печку необходимо вырыть котлован. Глубоко копать не придется – вес печи вполне позволяет снять только верхний слой, на глубину 30см. На дно котлована насыпается песчаная подушка, после чего он заполняется бетоном. Можно, конечно, воспользоваться готовой ЖБ плитой, но в таком случае, без спецтехники не обойтись.

Фундамент под беседку с барбекю

Теперь можно размечать и закручивать винтовые сваи. При этом обязательным условием является их размещение и на углах беседки, и на углах фундамента печи. Установить опоры нужно таким образом, чтобы в будущем обвязка окаймляла барбекю. Как только опоры будут закручены, из кирпича строиться сама печь, затем делается обвязка, а вот теперь можно возводить и беседку.

И последнее. При всех преимуществах фундамента на винтовых сваях, он не подходит для скальных грунтов. В этом случае для беседки придется выбрать другой тип фундамента.

Способы монтажа

Установка винтовых свай может выполняться двумя способами:

Размеры сваи

1. Ручным.
2. Механизированным.

Выбор определяется несколькими важными факторами, которые обязательно нужно учитывать, иначе основа дома может быть смонтирована некорректно:

• характеристика почвы (плотность, каменистость);
• близко залегающие грунтовые воды;
• удаленность коммуникационных магистралей;
• густота и возраст ближайших построек;
• личные предпочтения застройщиков.

Далее мы более подробно рассмотрим ручную и механизированную установку винтовых элементов по отдельности и разберем их особенности, преимущества и недостатки.

Особенности ленточного фундамента

Ленточный фундамент в своей структуре имеет два подвида

Ленточный фундамент в своей структуре имеет два подвида:

• Сборный;
• Монолитный.

Единственная их отличительность друг от друга – это способ устройства.

Совместимость с грунтами

Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты

Данный фундамент может функционировать, находясь на таких грунтах:

• Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты;
• Монолитные конструкции устанавливаются в основном на почти всех видах грунта;

Не совместим данный фундамент только с органическими грунтами.

Плюсы ленточного основания

Плюсы, данного фундамента такие, он универсальный, может функционировать со всеми постройками

Плюсы,  данного фундамента такие:

• Он универсальный, может функционировать со всеми постройками;
• Простота монтажа монолитного вида;
• Герметичность;
• Сборный вид отлично подходит для проекта дома, где имеется подвал или цоколь.

Минусы фундамента с лентами

Как показывают отзывы жителей, такой фундамент предполагает большие денежные траты

Как показывают отзывы жителей, такой фундамент имеет следующие минусы:

• Большие денежные траты;
• Массивность конструкции;
• Трудимый процесс.

Как сделать фундамент из винтовых свай

Где купить конструкции? Вопрос не является сложным

Желательно обратить внимание на продукцию проверенных временем производителей, которые на рынке не один год, и зарекомендовали себя с положительной стороны. Можно посетить специализированную торговую точку, ознакомиться с представленным ассортиментом, узнать, что сколько стоит, пообщаться с профессиональным менеджером по продажам, получить от него профессиональную консультацию

Установка опорных элементов осуществляется двумя способами:

1. Ручным. Предполагается, что работы будут проводиться самостоятельно или с несколькими помощниками. Необходимо обзавестись железным прутом, который вставляется в специально приспособленное отверстие. Он позволяет крутить изделие вокруг своей оси, постепенно углубляя в почву. При возникновении трудностей с монтажом на помощь придет пошаговая инструкция, выложенная в интернете. Работа долгая и кропотливая, отбирает много сил и свободного времени. К данному методу прибегают в том случае, если нет реальной возможности завезти на площадку технику. Ручная установка считается самой бюджетной.
2. Механическим. Скорость манипуляций на высоте, но и затраты возрастают. При помощи специальной техники установка фундамента осуществляется за один день. Закручивание происходит благодаря крутящему моменту. Перекос стержня практически невозможен. Глубина выдерживается в обозначенных пределах.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):

• Песчаные.
• Супеси.
• Суглинки.
• Глинистые.

Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.

С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод. При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.

Устройство

Для таких свай не выделено отдельного ГОСТа, однако, в нормативных документах они все же упоминаются. К примеру, в:

• СП 50–102-2003 — Проектирование и устройство свайных фундаментов.
• СНиП 2.02.03–85 — Свайные фундаменты.
• (ТУ) 5264-006-05773342-2007.

Устройство винтовой сваи

Так как винтовые конструкции делаются из металла, и оголовки с винтами у них тоже металлические, обращать внимание здесь также нужно на:

• ГОСТ 8732 и 19281 — здесь говорится о качестве углеродистых и низколегированных сталей соответственно.
• ГОСТ 9.307-98 и 9.402–2004 — оцинкование горячее и холодное, необходимое для защиты от коррозии.
• ГОСТ 977-88 — о качестве лопастей, а точнее стальных отливков.

Также нужно опираться на международный стандарт ICC AC358, как это делают большинство производителей.
