Как штробить стены под проводку

Чем штробить газобетон или пеноблоки

Газобетон — один из видов ячеистого материала, искусственный камень, применяемый во время строительных работ. При его изготовлении используется кварцевый песок, цемент, специальные газообразователи и дополнительные смеси.

Материал обладает хорошими качествами и удобен в строительстве. Он имеет мягкую структуру, поэтому со штроблением не возникает трудностей.

Чтобы штробить стены в газобетоне или пеноблоках, можно использоваться следующий инструмент:

1. Штроборез, позволяющий создать ровную штробу и уменьшить потери времени на выполнение работы.
2. Перфоратор.
3. Угловая штифмашинка.
4. Дрель.

Можно использовать:

1. Победитовую коронку на 68 мм.
2. Шуроповерт.
3. Пазовая прямая фреза по дереву на 8 мм. Т.к. газобетон мягкий – это будет отличным решением. Или можно использовать сверло такого же диаметра.
4. Профиль для гипсокартона – чтобы штроба была ровной.

В качестве альтернативы можно использовать зубило с молотком или самодельное устройство для штробления. В последнем случае применяется труба длинной 30-40 см с заостренным с одной стороны краем (про это мы упоминали выше).

Какими бывают стены в домах и квартирах

При выборе технологии штробления необходимо узнать, из какого материала построено здание.

Древесина

Проделывать каналы в таком материале нежелательно, однако иногда без этого действия обойтись не получается. От правильности выполнения работ зависят защищенность кабелей, пожаробезопасность проводки. Лучшим решением является отказ от штробления в дереве в пользу наружной укладки или использования кабель-каналов.

Бетон

Стены из прочного материала с трудом поддаются механической обработке. Каналы рекомендуется проделывать штроборезом (штраборезом). При отсутствии такого инструмента допускается использование болгарки с диском по камню. Штробление в таком случае отнимает больше времени и сил.

Газобетон

Трудности при формировании каналов в мягком материале возникают редко. Рекомендуется применять болгарку с алмазным кругом или штроборез. Можно заменить их самодельным приспособлением, имеющим вид согнутой металлической трубы с выступом для углублений с одной стороны, рукояткой — с другой. При использовании болгарки возникает много пыли, поэтому стоит позаботиться об устройстве для ее быстрого удаления.

Кирпич

Работу с кладкой нельзя назвать простой, ведь материал устойчив к механическому воздействию. Скрытую проводку в кирпичных домах делают редко. Чаще всего кабель фиксируют поверх кладки, после чего заделывают слоем штукатурки. Последняя должна иметь толщину более 3 см, чего достаточно для стандартных кабелей.

Гипсокартон

Лист слишком тонок, поэтому штробить его невозможно. Провод прячут под гипсокартонной конструкцией, прикрепляя его к металлическому каркасу. Единственно возможным вариантом является формирование посадочных мест для розеток и выключателей перфоратором.

Монолит

Такие стены обладают теми же свойствами, что и бетонные. Рекомендуется применять штроборез, при его отсутствии — болгарку. Во время работы образуется большое количество пыли, поэтому нужно использовать средства защиты органов дыхания и зрения.

Кафель

Плитку часто используют для отделки кухонь и санузлов. Иногда возникает необходимость укладки кабелей в этом материале. Штробление кафеля не вызывает проблем, однако болгарку нужно снабжать алмазными дисками.

Особенности работы с различными материалами

В зависимости от типа стены процесс штробления может занимать разное время и быть неодинаковым по трудоемкости.

Штробы в бетоне и кирпиче

Монолитная бетонная стена очень сложна в работе. Зубило с молотком тут лучше не использовать вовсе – процесс отнимет все силы. Можно сделать канавку болгаркой без пыли, подсоединив пылесос, но только при выборе самого прочного и надежного режущего приспособления. Для штробления бетона повышенной прочности придется отказаться от болгарки, поскольку круг от нее может слететь и поранить мастера. Здесь используют перфоратор или дрель с алмазными сверлами.

С кирпичом работать проще, особенно, если стена еще не закрыта штукатуркой. Проводку кладут прямо в пазы между отдельными кирпичиками, после чего производят оштукатуривание. Вертикальные швы лучше делать перфоратором или дрелью. Для создания небольших трасс можно пользоваться даже ручными приспособлениями.

Дерево и газобетон

Сделать штробу в мягких материалах — поризованных бетонах — несложно. Для работы подойдет дрель, болгарка, перфоратор, штроборез, ручные инструменты. Последние позволят сделать канавку нужной ширины и глубины буквально за пару подходов. В древесине скрытую проводку не прокладывают, а пропускают ее открытым способом в огнестойких кабель-каналах и коробах.

Другие материалы

Гипсокартон является очень хрупким материалом, поэтому его не подвергают штроблению. Кабели для электросети укладывают под листами ГКЛ, где они будут надежно скрыты от посторонних глаз. Отверстия под розетки делают с помощью перфоратора со специальной насадкой. Штробы в кафеле выполняют болгаркой или штроборезом с алмазными дисками. Перфоратор для этой цели не подходит, так как может повредить материал.

Нюансы с несущими стенами

Ограничения на штробление несущих стен касаются квартир в многоквартирном доме. По большей части, они относятся к железобетонным постройкам. Арматура каркаса стен располагается на той же глубине, что и штробы, и может оголяться. В результате толщина стены уменьшается, повышается опасность ее деформирования и обрушения.

Укладка проводов на несущих стенах возможна другими способами. К примеру, вначале делают оштукатуривание, а потом прокладывают провода внутри штукатурного слоя. Также кабели пропускают под облицовкой из панелей, ГКЛ, фанеры на каркасе.

Способы прокладки проводки

Самым оптимальным вариантом профессионалы считают устройство штроб, которые и будут играть роль места для прокладки кабеля. Штробы представляют собой канал, в которые укладывается проводка. После этого канала с кабелем замазывается раствором.

Особенность такого варианта прокладки проводки заключается в том, что она полностью прячется в стене. Таким образом получается скрытая прокладка. Конечно, таким вариантом пользуются в основном в кирпичных и монолитных домах. В каркасниках и срубах такой способ крайне нежелательный, так как несет пожарную опасность.

Если в доме есть стены, выполненные из каркаса обшитого гипсокартоном, то для прокладки кабеля лучше использовать их. В этом случае нет необходимости устройства канав, так как проводка прокладывается непосредственно в пустоте стены.

Это интересно: Установка распределительной коробки в бетон — видео, инструкция, фото

Особенности работ с различными материалами

Перед началом работ следует определить тип материала стен, поскольку от него зависит то, какой метод штробления будет выбран. Каждый материал имеет свои особенности и нюансы, которые нужно учитывать при штроблении.

Бетон и кирпич

Чтобы проделать углубление в кирпиче, можно воспользоваться следующими инструментами:

• штроборез;
• перфоратор;
• болгарка.

Если кирпич покрыт штукатуркой, то процесс значительно усложнится. Работать придется ручным оборудованием.

Канавки в бетоне можно сделать любым инструментом, кроме молотка и зубило. Эксперты в строительной области уверяют, что лучшим выбором станет перфоратор, однако ровность штроб будет неидеальной.

Дерево и газобетон

Желая провести проводку в дереве, следует помнить, что работы подобного рода в таких строениях запрещены из соображений пожарной безопасности. Стоит задуматься о проведении наружной проводки, а затем прикрыть ее декоративными материалами.

Несущие стены

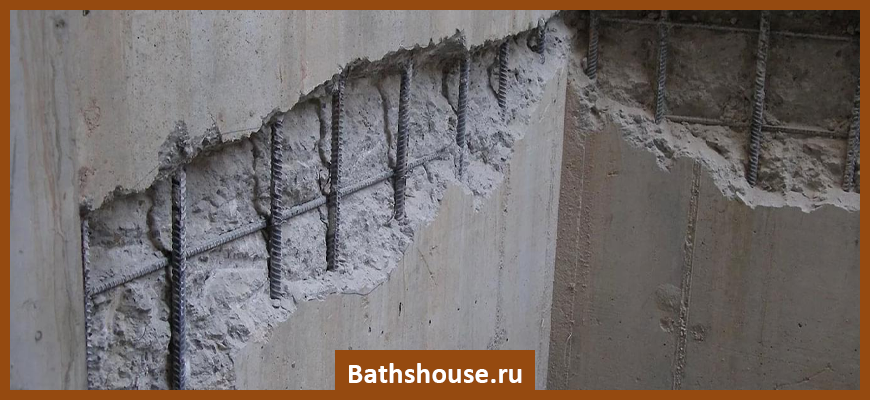

Несущие стены не должны иметь штроб, поскольку в них располагается арматура, отвечающая за надежность конструкции. Если нарушить это правило, то штробы могут повредить каркас, что приведет к созданию аварийной ситуации.

Как штробить стену под проводку и с чего нужно начинать

Проложить провод не так уж и сложно, но иметь некоторые представления об этом процессе необходимо, чтобы получилось все с первого раза. В противном случае придется все очень долго переделывать, тратить много денег на починку «косяков».

Шаг 1Извлекаем старую проводку.

Для этого нужно найти ее место расположения. Находим розетку или выключатель, вынимаем его при помощи перфоратора с насадкой «лопатка». Далее смотрим, куда идет кабель. Как мы уже знаем, он может быть только вертикальным или горизонтальным, под углом его не может быть. Вытягиваем до самой распределительной коробки, если не получается – перфорируем стену по линии кабеля для облегчения извлечения.

Шаг 2Подсчитываем длину одного штроба и его направление.

Прямо на стене чертим все каналы, которые вы будете делать,  сразу планируем место расположения розетки/розеток, выключателей, других элементов электросети. Помните, что  все пожелания закладываются непосредственно в проект. Кабеля не должны пересекаться между собой и идти рядом (не менее 10 сантиметров расстояние). Также нельзя делать отводки от одного штроба без распределительной коробки. Все это учитываем и рисуем маркером на стене.

Шаг 3Штробим стену.

Начинать нужно с самого низа и идти вверх, чтобы было удобнее работать. При работе обязательно используйте марлевые повязки типа «лепесток». Защита дыхательных органов во время работы – основная задача. Пыль, известь, минералы – все это попадает в легкие. Уменьшить количество пыли поможет пылесос, которым можно будет убрать все лишнее из получившегося штроба.

Шаг 4Отмеряем необходимый кусок провода.

Помните, что внешняя длина штроба всегда отличается от длины провода – она на 4-5% меньше. Поэтому часто бывает так, что не хватает 3-4 сантиметра отрезанного кабеля, чтобы проложить его от розетки до распределительной коробки. Никакие скрутки не допускаются, поэтому нужно будет отрезать новый кусок.

Шаг 5Скрываем кабель.

Борозды  выравниваем заподлицо со стеной, замазываем штукатуркой. Даем выстояться хотя бы 5-7 часов и приступаем к последующей отделке облицовочными материалами.

Обработка 1 комнаты площадью 20 квадратных метров при 2 сходах на розетки и 2 на выключатели займет у вас не более 30 минут при наличии штробореза, около 3 часов при работе болгаркой и до 1 дня, если вы используете зубило с молотком или дрель. «Подгонять процесс» не рекомендуется, так как нужно делать качественно и надолго – это, в первую очередь, ваша безопасность!

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

• Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
• Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

• Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

• Зубилом углубить верхний и нижний край разметки.
• Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
• Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

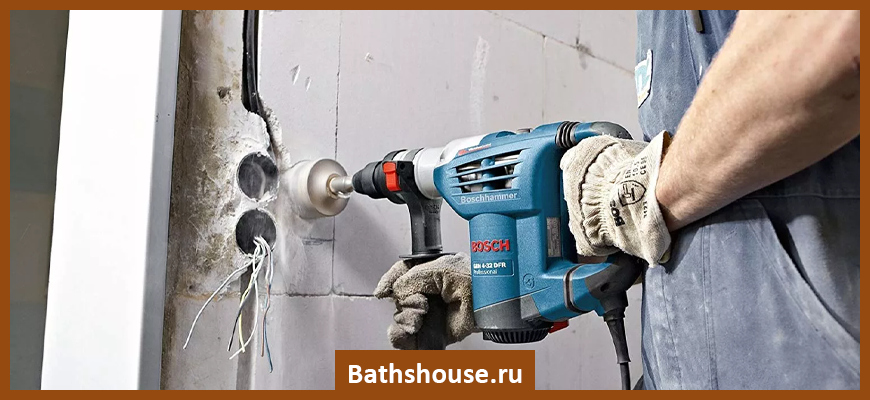

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

• При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо бура лопатку.
• Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

• Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
• Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

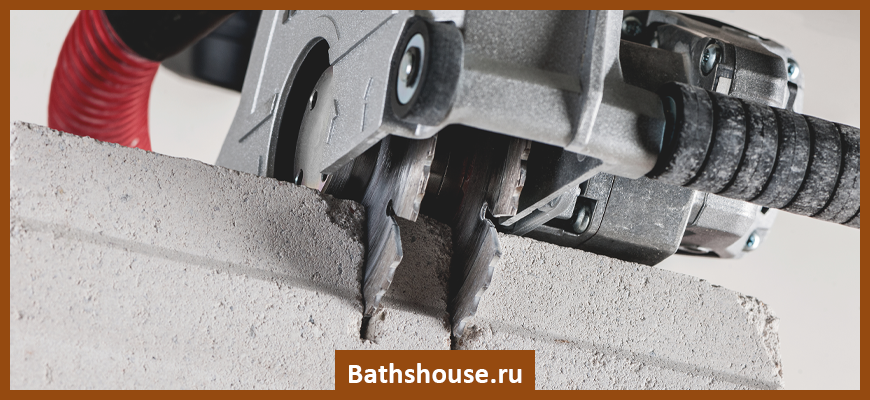

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

https://youtube.com/watch?v=RtIUVKq2bYk

Алмазные диски

Очень важная вещь при нарезании штроб и выпиливании ниш – это качество алмазных дисков. Здесь никогда нельзя экономить и стоит приобретать только известные бренды.

Даже если у вас стенорез или штроборез не Хилти, DeWalt а какой-то другой малоизвестной марки, покупайте только дорогую расходку. На более дешевых алмазных дисках, в первую очередь может сточить не само алмазное напыление, а элементарно вырвать посадочное место под крепежную гайку.

Если же покупка стенорезной машины для вас непозволительная роскошь, а перфоратор тем временем уже есть в наличии и ничего докупать не нужно, то работайте по старинке.

Подготовка стен перед штроблением

Еще до того, как проштробить стены для электропроводки, нужно убедиться в отсутствии скрытых кабелей, вмонтированных в толщу материала. Для их обнаружения используется специальный детектор – устройство по поиску проводов. Соблюдение этого совета сделает работу мастера безопасной, исключит от попадания дрелью или перфоратором в кабель под напряжением. Также в качестве мер подготовки закрывают влажными тряпками дверные проемы – это поможет сделать штробление без пыли в смежных помещениях.

Требования и нормы для штроб

Правила выполнения штроб под проводку в домах и квартирах отражены в СНиП 3.05.06.-85. Соблюдать их должен каждый мастер и домовладелец, иначе могут возникнуть проблемы с законом или неприятности с эксплуатацией коммуникаций. Вот основные нормы:

• перед началом работы составляют план электросети с указанием расположения розеток, выключателей, распределительных коробок, мест прокладки трасс;
• глубина штроб составляет менее 25 мм, ширина – 30 мм, длина от коробки до розетки, осветительного прибора – 3 м;
• минимальный отступ для штроб от перекрытий – 150 мм, от окон и дверей – 100 мм, от отопительных и газовых коммуникаций – 400 мм;
• всегда штробим бетонную стену так, чтобы количество поворотов было минимальным (если они нужны, то только под прямым углом);
• углы не штробят, как и несущие стены, перекрытия, на остальных участках допускаются канавки по горизонтали, вертикали (по уровню);
• на мансардах можно делать штробы параллельно скату крыши.

Разметка поверхностей перед штроблением

После выявления мест расположения старых кабелей наносят их на бумагу в виде схемы и прорисовывают новую трассу. Она не должна пересекаться со старой. Если предполагается полная замена сети, то старую проводку обесточивают. В обновленной схеме обозначают каждую точку подключения. Замеряют расстояния и указывают их в плане. Ширину штроб подбирают в зависимости от приобретенного кабеля. (Читайте статью на тему «Установка и подключение электросчетчика: схема, этапы, правила»)

Если ремонт будет включать заливку стяжки, учитывают, что высота пола поднимется на несколько сантиметров. Кроме того, потолки опустятся при монтаже навесных полотен. Все эти моменты нужно учесть, чтобы расстояние от штроб в стене до перекрытий было высчитано правильно. После составления схемы на бумаге переносят ее на стену:

1. Первый способ. В определенные точки на стене вбивают гвоздики, натягивают окрашенный шнур (в сантиметре от поверхности). Натягивают и отпускают шнур, чтобы он оставил цветную линию.
2. Второй способ. Намечают две точки, проводят между ними ровную линию карандашом.

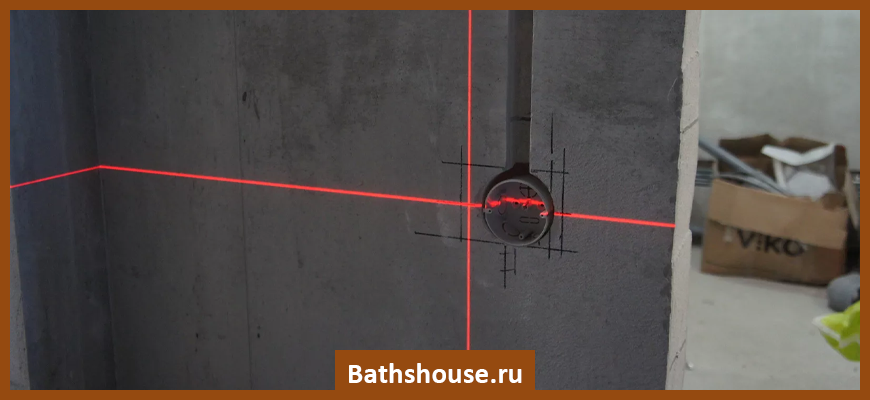

3. Третий способ. Прочерчивают линию разметки с ориентиром на луч лазерного нивелира.

Как предотвратить распространение пыли от штроб

Штробление стен без пыли – мечта каждого хозяина, ведь эта работа по праву считается самой грязной. Простой способ – немного сбрызнуть стену водой из пульверизатора. Частицы бетона будут связываться друг с другом и не станут летать по комнате. Также штробить стены под проводку без пыли можно, если помощник будет стоять рядом и сразу убирать загрязнения обычным бытовым пылесосом. Шланг без насадки подводят ближе к месту обработки стены, чтобы пыль вообще не падала на пол.

Уменьшить количество грязи можно при использовании специального аппарата для штробления – штробореза. Его конструкция подразумевает подключение пылесоса, и частицы пыли сразу попадают в мешок прибора. Дополнительные меры по уменьшению количества грязи при штроблении таковы:

• закрытие полов полиэтиленовой пленкой;
• вынос любой мебели и других предметов;
• укладка мокрой тряпки перед входом.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату. Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

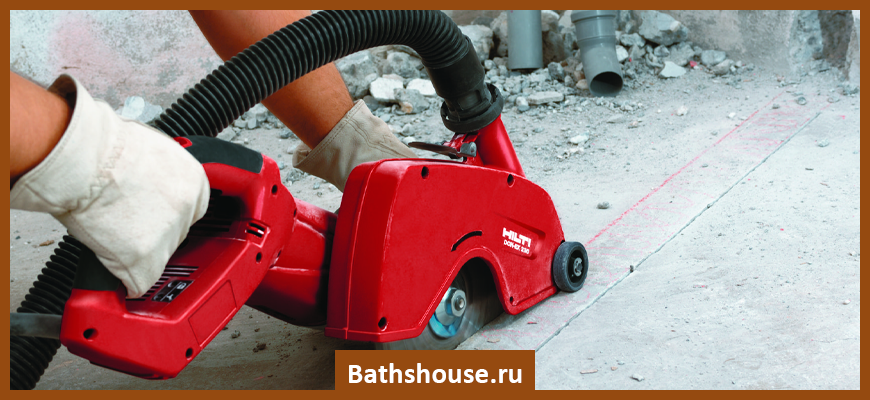

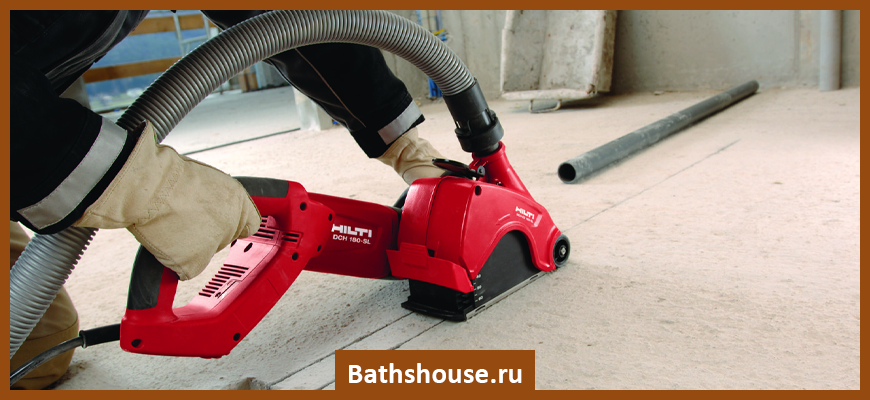

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Всегда ли нужно штробление?

Штробление бетона под электропроводку – это создание в толще стен нешироких канавок (штроб), в которые затем укладываются кабели и другие составляющие сети. Каждая штроба выполняется в соответствии с определенными правилами и нормами безопасности, с соблюдением расстояний, с применением подходящего инструмента. Штробят стену под проводку обычно при выполнении капитального ремонта в жилье, либо при выполнении дополнительных ответвлений под новую технику, электроприборы, для переноса розеток и выключателей.

Электропроводка может меняться и без штробления, ведь такая возможность есть не всегда. Для замены кабелей используются следующие методы:

• Открытый. Основные ветки проводок пропускают по плинтусам, кабель-каналам, в гофрах, коробах. Расходы на такие манипуляции на порядок ниже, чем на штробление. Этот метод отлично подходит, если планов делать полноценный ремонт нет.
• По старым штробам. Когда схема расположения кабелей вполне устраивает хозяев, можно просто поменять их путем прокладки по уже имеющимся пазам.
• Старая проводка. В ряде случаев достаточно проштробить стену только для монтажа новых розеток, а кабели к ним останутся прежними.

Искать другие методы, кроме полноценного штробления и замены кабелей, придется и при работе с несущими стенами. По нормативам строго запрещено воздействовать на опоры жилища, а также на плиты перекрытия. Прокладывать проводку своими руками можно только в перегородках. В противном случае придется провести кабели по полу, потолку. (Читайте статью на тему «Электропроводка в бане своими руками — как провести проводку в бане и сауне»)
