Как возвести столбчатый фундамент из труб своими руками и что для этого нужно?

Подготовка к проведению работ

Ручные буры разных размеров.

Для начала следует подготовить поверхность. Основным этапом при подготовке поверхности является её разметка. Само собой, чем ближе расположение опор друг к другу, тем прочнее и надежнее будет фундамент. Идеальным расстоянием является 1,5 – 2,5 метра.

Совет! Обязательным условием при проведении разметки является нахождение опор под самыми нагруженными частями здания, включая несущие стены, печь и углы.

Заглубление опор следует произвести на 25-30 см ниже от уровня промерзания грунтов. Для нашего климата это около 1,5 метра. Диаметр лунок напрямую зависит от выбранного вида труб и будет составлять 150-250 мм. Опоры не должны выступать из земли более, чем на полуметр.

Технология возведения

Асбестоцементные трубы для фундамента находят активное применение по двум причинам:

1. Стойкость к коррозийному воздействию. в отличие от металлических труб, которые быстро изъедаются ржавчиной.
2. Устойчивость к пониженным температурам и температурным перепадам. если сравнивать с пластиковыми.

Инструкция по возведению предполагает такие этапы:

В пробуренную скважину помещаем трубу 20 см диаметром. Глубина скважины составляет приблизительно полтора метра. Труба должна на 30-40 см выступать над почвой.

• Столбы выставляются по уровню и должны быть одинаковой длины.
• По сути, такие трубы являются лишь опалубками, основная же нагрузка приходится на металлические прутья, расположенные внутри неё.

Существуют следующие способы монтажа такого фундамента.

Рассмотрим их более подробно:

1. Первый способ предусматривает совершение таких действий:
   • Вставляем трубу в подготовленную яму.
   • На расстоянии 6-7 см друг от друга вбиваем в трубу два арматурных прута. Арматуру необходимо вбивать на 20-30 см в землю, и настолько же она должна выступать сверху.

Выставляем трубу по уровню.

Выставив по уровню, заливаем трубу бетонной смесью. Заливка происходит изнутри и снаружи одновременно. Выступающие арматурные края в дальнейшем послужат для формирования ростверки. Ростверкой называется часть фундамента, на которой производится возведение здания. (см. также статью Устройство столбчатого фундамента с ростверком своими руками )

1. Второй способ предусматривает такие этапы:
   • Заливаем трубу на 1/3 бетонным раствором (см. также статью Марка бетона для фундамента – как сделать правильный выбор ).
   • После того, как труба поднимается вверх на 10-15 см, в неё необходимо опустить арматурные прутья, которые не будут выступать за её основание. В таком случае бетон создаст уширение препятствующее выталкиванию сваи наружу.
   • Поднятую трубу необходимо выставить по уровню в соответствии с другими трубами.
   • Далее следует заполнить трубу бетоном до краев.

Заливаем трубу бетоном.

• • В трубу помещается шпилька, которая должна выступать резьбой на 20-30 см вверх. Она и послужит основой для формирования ростверки.
  • Преимущество данного способа — наличие резьбы, а значит, большая легкость в монтаже ростверки.

Совет! Арматурные прутья желательно обработать специальными составами, предотвращающие износ металла, обеспечивая его защиту от влаги.

Если такой фундамент устанавливается на сыпучем грунте, то перед монтажом опор необходимо осуществить такие действия:

• Смешиваем песок и гравий в пропорции 1:1.
• Засыпаем в скважину полученную смесь, слоем около 10-15 см.
• Накрываем смесь песка и гравия каким-либо влагостойким материалом. В данном случае подойдет как рубероид, так и строительный целлофан.

Песчано-гравийная смесь, которую следует использовать для формирования подложки под трубу.

Укрепление столбчатого фундамента

К сожалению, если неправильно рассчитать нагрузку или допустить ошибку при возведении столбчатой основы, то это может привести к критичным изменениям, влекущим за собой перекос постройки, неравномерную просадку или даже трещины в несущих стенах. Что делать в таком случае?

Вам нужно будет вырыть траншею в том месте, где постройка просела, и залить монолитную фундаментную основу, которая и укрепит конструкцию. Также можно просверлить в опорах отверстия, вставить в них шурупы или анкера и приварить к ним армированные прутья, обеспечив тем самым прочную связь между всеми опорами конструкции.

Ещё один вариант – приподнять здание при помощи спецтехники, вырыв с просевшей стороны траншею и залив монолитный или ленточный фундамент. Данный способ является наиболее затратным, но и самым эффективным.

Делаем фундамент своими руками

Остановимся на основных моментах вопроса о том, как сделать столбчатый фундамент из ПВХ труб самостоятельно. Сделать такой фундамент без применения труда профессионалов возможно, но для этого надо соблюдать ряд условий:

• Во-первых, должен быть правильно подобран участок под строительство. У него не должно быть сильных перепадов по высоте. Идеален будет ровный участок.
• Во-вторых, место под фундамент нужно заранее подготовить. Для этого землю под участок необходимо расчистить от мусора и предметов, находящихся на ней.
• Следующим этапом будет разметка участка для установки труб из полипропилена.
• Чтобы расчеты количества и места расположения опор были правильными, обязательно нужно учесть, каких размеров будет постройка, какие нагрузки она создаст. Также необходимо учитывать и особенности, которыми обладает грунт на месте будущей постройки. Хорошо если у вас есть заключение по геологическим особенностям вашего района.
• Следующим этапом станет бурение скважин под опорные трубы. Это можно делать с помощью бензинового бура или ручного бура. При этом надо учесть, что опоры будут располагаться одна от другой на расстоянии 1,5-2метра. Обязательно надо обеспечить дополнительное усиление там, где в постройке будут дополнительные нагрузки.
• Скважина может быть разного диаметра. Это зависит от того, какого диаметра будет использоваться труба ПВХ. Обычно она бывает диаметром от 150 до 250 мм.
• Скважина бурится с расширенным дном, на которое насыпается песок и гравий.
• На песок и гравий укладывается гидроизоляция. В качестве гидроизоляции применяют рубероид, но можно использовать и другие материалы.
• В подготовленные скважины устанавливают трубы, а затем в них заливают бетон с добавлением щебня мелких фракций. До застывания бетона в него устанавливают металлическую арматуру, подобранную исходя из конструктивных особенностей строения, а также будущих нагрузок.
• Чтобы увеличить жесткость конструкции, на трубы устанавливают прочную сплошную обвязку, которая называется ростверк. Она соединяет все опоры и перераспределяет вес постройки. В качестве ростверка используют монолитный бетон, металлические балки, а также применяют деревянный брус и перемычки из железобетона.

• Для того чтобы было хорошее сцепление с ростверком, на каждой опоре из трубы оставляют выпуски стальных прутов в ее верхней части.
• Монтаж ростверка и связывание его с другими элементами происходит в соответствии с выбранной конструкцией.
• Чтобы в трубы не попадали грунтовые воды их необходимо закрыть пробкой с одной стороны и закрепить на ранее насыпанном песке и гравии.
• Они обязательно должны быть расположены на каждом углу будущей постройки и в местах, где пересекаются и примыкают основные конструкции.
• Опоры необходимо располагать на 25-30 см ниже точки, в которой фиксируется промерзание грунта, приблизительно это от 1,4 до 1,7 м.
• Трубы должны возвышаться над землей не менее чем на 20 см, а в среднем 40-50см.

И в заключении хочется сказать, если при укладке фундамента из труб ПВХ применять качественные основные и расходные материалы, обязательно придерживаться основных рекомендаций и соблюдать технологию строительства, то такая постройка станет прочной и надежной. Она будет радовать владельцев своей экономичностью, а кроме того, прослужит очень долго.

Как сделать фундаментное основание своими руками?

Прежде чем приступить непосредственно к монтажу фундаментного основания, нужно:

• произвести проектирование,
• сделать расчёты,
• подобрать инструменты и соответствующие материалы.

Проектирование и расчёты

На стадии проектирования строительства формируют спецификацию строительных конструкций и  материалов, трубопроводов, оборудования различного назначения (отопительный котёл, системы вентиляции и кондиционирования и пр.), где указывают вес каждой позиции.

Также учитывают снеговую нагрузку. Все данные суммируют и получают общую нагрузку от строения на землю.

При самостоятельной оценке физических свойств грунта можно сделать неточные выводы. Поэтому можно доверить анализ почвы местной геологоразведочной службе.

Самый верный способ – это обратиться в местное отделение землеустройства и получить выкопировку вертикальной съёмки земельного участка с расчётным сопротивлением грунта.

Опорную площадь дома рассчитывают по следующей формуле S≥ KNF/RO, где:

• S – искомая величина площади опоры;
• RO – расчётное сопротивление грунта;
• F – общая масса домостроения;
• KN — коэффициент запаса прочности 1,2.

На плане здания столбы располагают в углах, по линии стен и в местах их пересечения на расстоянии 1,5 – 2 метра друг от друга. Сумма площадей опорной части столбов должна равняться общему показателю S. Исходя из этого, корректируют количество точечных опор.

Учитывая уровень промерзания грунта, принимают глубину заложения фундамента. Например, если почва промерзает в глубину на 1,6 метра, то опоры опускают в скважины ниже на 50 — 100 мм.

Инструменты

Для устройства основания понадобится:

• шанцевый инструмент,
• ручной или механизированный бур,
• болгарка и растворомешалка.

Также для разметки земельного участка под фундаментные опоры понадобится:

• шнур,
• молоток,
• реперы (деревянные колышки, рейки или отрезки арматуры) и лазерный уровень.

Материалы

Необходимо подготовить трубы нужной длины, деревянные рейки, цемент, песок, воду, щебень, отрезки арматуры периодичного профиля и вязальную проволоку. Также нужно запастись полиэтиленовой плёнкой.

Пошаговая инструкция

Для опор из асбоцементных труб:

1. Асбестовые трубы нарезают на отрезки нужной длины болгаркой или ножовкой.
2. Делают разметку участка, согласно плану.
3. Прямые углы разметки проверяют промерами диагоналей с помощью шнура.
4. В места установки столбов вбивают колышки или отрезки арматуры.
5. Буром просверливают отверстия на заданную глубину.
6. Подготовленные отрезки труб опускают в скважины.
7. В полости опускают арматуру так, чтобы она выступала из опор вверх на 150 – 200 мм.
8. В растворомешалке готовят бетонный раствор, перемешивая с водой цемент и щебень.
9. В трубы заливают бетон послойно толщиной 150 -200 мм. Каждый слой трамбуют подручным инструментом или электровибратором.
10. Оголовки столбов накрывают полиэтиленом, пропуская через дыры выпуски арматуры.
11. Бетон набирает достаточную несущую способность для продолжения строительства через 15 дней после заливки.

Для металлических опор:

1. Трубы очищают от ржавчины металлическими щётками. Если нужно, обрабатывают восстановителем ржавчины.
2. Внешнюю поверхность столбов покрывают битумной мастикой.
3. Для труб большого диаметра роют ямы, дно которых засыпают песчано-гравийную смесь и тщательно её трамбуют.
4. Подушки накрывают геотекстилем края, которого заводят вверх на высоту 150 — 200 мм.
5. На плёнку ставят сетки из гладкой арматуры с пластиковыми опорами высотой 50 мм. Это нужно для образования защитного слоя армокаркаса.
6. Сетки заливают бетоном на высоту заведённых краёв плёнки.
7. Через 10 – 15 дней в приямках устанавливают отрезки стальные трубы и заливают их бетоном.
8. Столбчатый фундамент из металла не армируют. Отрезки арматуры для крепления к ростверку приваривают к внешней стороне труб.

 Для пластиковых столбов:

1. ПВХ трубы нарезают ножовкой на отрезки нужной длины.
2. В готовые скважины опускают пластиковые опоры. Внутрь опускают армокаркас из двух – трёх прутьев периодичного профиля.
3. Лазерным уровнем отмечают вверх опор. Лишние верхние части срезают болгаркой.
4. Полости заливают бетоном. Через 15 – 20 дней фундамент готов к выполнению следующих этапов строительства.

Подготовка к строительству

Для начала землевладельцу нужно продумать размеры и форму будущей террасы:

• Можно самостоятельно перенести все цифры на бумагу – начертить схему будущей постройки. В будущем этот рисунок можно загрузить в компьютерную программу по созданию чертежей.
• Готовый, и что самое главное, правильный по всем расчетам чертеж можно заказать у специалистов. Правда это потребует дополнительных расходов.
• Готовые чертежи веранд можно найти и в Интернете.

Расчеты и чертеж

Конструкция на опорах классифицируется по показателю заглубления столбов и зависит от ряда условий – вида будущей постройки и характеристик почвы. Требования к возведению в зависимости от типа грунта указаны в СНиПе 2.02.01-83.

Для легких отдельно стоящих веранд чаще используются незаглубленные и мелкозаглубленные основания. Для пристроек к дому фундамент должен быть более солидным, особенно если строение стоит на пучинистых грунтах.

Исходя из веса, в том числе снеговой нагрузки на крышу, и габаритов постройки рассчитывают количество опор, расстояние между ними, а также общее количество материалов. Если веранда будет строиться под ключ, ее стоимость рассчитают бесплатно специалисты.

При самостоятельном возведении можно воспользоваться онлайн-калькуляторами на строительных сайтах. Потребуется ввести исходные данные желаемого строения и типа грунта.

Инструменты для работы

Для строительства данной основы понадобятся:

• лазерный нивелир или гидроуровень;
• лопаты;
• молот из резины;
• трамбовка;
• тележка на колесах;
• измерительная лента;
• строительный смеситель и/или бетономешалка для самостоятельного замеса;
• шуруповерт.

Также необходимо приобрести:

1. арматуру, готовый бетон (или его компоненты для самостоятельного замеса);
2. песок;
3. щебень;
4. проволоку;
5. гидроизоляционный материал;
6. фанеру или доски;
7. саморезы и прочий крепежный материал.

Монтаж мелкозаглубленной конструкции

Указанный тип фундамента устанавливается на 0,4 — 0,7 метра глубже поверхности почвы. При строительстве веранды используется довольно часто. В роли опалубки выступают буробетонные, пластиковые и металлические трубы.

Для веранды из кирпича подойдет диаметр труб до 0,2 метров, для более легких вариаций достаточно диаметра до 0,1 метра.

Возведение мелкозаглубленного основания состоит из этапов:

На подготовительном этапе расчищаем территорию от хлама и проводим разметку. Места монтажа столбов отмечают кольями и веревкой. В намеченных местах на определенную глубину выкапывают ямы

Важно при этом добавить 0,15 метров на обустройство подушки из песка (песок поливают водой и уплотняют). Дно застилают кровельным материалом

Затем, при помощи строительного уровня, трубы выравнивают

При неглубоком нахождении воды в почве, их обрабатывают гидроизоляционной основой. Далее проводят заливку труб бетонно-гравиевой смесью на глубину 0,3 метра. После чего опора поднимется на 0,15 метров, что, в дальнейшем обеспечит защиту столбов от деформации при движении грунта. После того, как бетон зафиксируется, трубы обкладывают рубероидом, а ямы уплотняют песком. В завершении процесса проводят армирование, и заливают бетон до поверхности опор.

Монтаж незаглубленной основы

Размещается на уровне земли. Разница между установкой столбов варьирует от 1,5 до 2,5 метра. Подошва, при условии легкости постройки, может возводиться на непучинистых грунтах.

При строительстве обычно используют блоки с габаритами 0,2х0,2х0,4 метра. Узнать цену такого основания несложно. Общее количество необходимого материала, умножаем на стоимость одного блока. Также в строительстве используется бетон, бутовый камень.

Подошву можно соорудить и из кирпича, но не нужно забывать о том, что керамический и силикатный кирпич может деформироваться при низких температурах воздуха.

Возведение данного типа основания проходит в несколько этапов:

1. Для начала расчищаем строительный участок и делаем разметку.
2. Затем, путем расчета нагрузки на каждую опору, определяем количество столбов, и территорию, на которой они будут располагаться.
3. Проводим земельные работы – снимаем 15 мм верхней части грунта.
4. Под каждой опорой создаем песчаную подушку и монтируем столбы. На верхнюю их часть наносим штукатурку.
5. В завершении защищаем столбы от влаги битумной смолой или кровельным материалом.

Особенность основания из асбестовых труб

Асбестоцементные трубы стали использоваться в частном строительстве относительно недавно. Долгое время от них отказывались из-за мифов об экологической небезопасности и сложности монтажа.

Сегодня сваи из асбестоцементных труб и столбчатые основания пользуются широким спросом. Они по-особому востребованы в условиях с нестабильной почвой, где проблематично установить ленточную конструкцию.

Среди таких грунтов:

1. Суглинки.
2. Глинистые.
3. Влагонасыщенные.

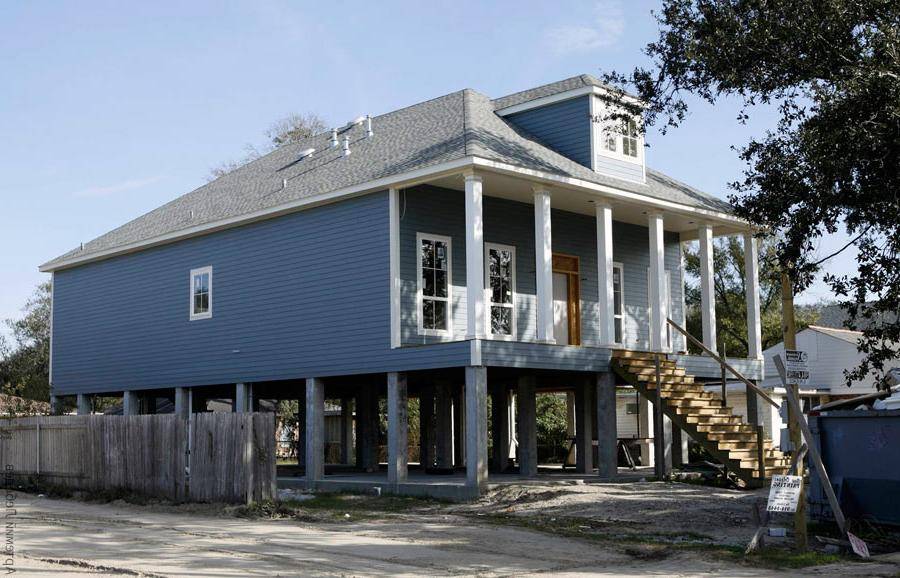

Использование свай позволяет поднять дом на 30-40 см, а это полезная возможность для низинных территорий, пойм рек и участков с сезонным повышением уровня грунтовых вод.

Асбоцементные изделия выполнены на основе особого волокна (асбеста) и портландцемента. Они бывают напорными и безнапорными, но для возведения построек допускается использование только первого типа.

Диаметр конструкций варьируется от 5 до 60 см, при этом они способны справляться с нагрузками в 9 атмосфер, сохраняя большой срок службы и высокий коэффициент гидравлического сопротивления.

Специфика монтажа не отличается от стандартной, которая применяется при обустройстве свайных оснований. Под изделия прокапываются углубления, размещение и глубина которых определяется проектным планом. Дальше конструкции погружаются в скважины и заливаются бетонным раствором.

Преимущества и недостатки

Обустраивая фундамент из асбоцементных труб, нужно внимательно изучить его плюсы и минусы. Ключевым достоинством подобного решения считается долговечность и минимальный коэффициент теплового расширения. Еще оно выдерживает пребывание в агрессивной среде и не боится коррозии. Такие конструкции дешевле металлических аналогов, что позволяет сэкономить на строительстве.

Конструкции хорошо обрабатываются механическими способами, а срок их службы не ограничивается. Изделию не страшна электрохимическая коррозия, а показатели гидравлического сопротивления минимальные. Под воздействием температурных скачков она не меняет своей геометрии и линейных размеров.

Строители ценят трубы для фундамента из асбестоцемента за универсальность, поскольку они подходят для «проблемных» участков с неустойчивыми грунтами. При этом монтажные работы можно выполнить без привлечения специальной техники, что снижает расходы.

Для возведения основания не нужно проводить большое количество земляных работ и заливать обширные площадки бетоном.

Стоимость монтажа фундамента ниже, а показатели влагостойкости свая намного выше. Поверхность надежно изолирована от коррозийных и деформационных процессов, а еще не теряет прочности при интенсивной эксплуатации.

Асбестоцементная труба в свайном исполнении позволяет поднять дом на 30-40 см. А при использовании особых технологий и грамотном расчете столбчатого фундамента — до 100 см.

Однако у конструкций имеются и недостатки. Среди них — минимальная несущая способность, из-за чего они не подходят для болотистой местности и почвы с большим содержанием органических элементов. Для повышения значений приходится использовать больше труб и скважин.

Ростверк или каркас: что использовать

Начиная сооружать фундамент на асбестоцементных трубах своими руками, важно определить, что использовать: несущий каркас или ростверк. Второй вариант востребован при обустройстве построек из газобетона, арболитовых блоков и других стройматериалов на основе цемента. Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас

Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью

Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас. Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью.

Схема устройства фундамента

Интересуясь, как сделать фундамент, используя асбестоцементный тип труб, нужно руководствоваться такой схемой:

1. Столбы размещаются с небольшим выступом над почвой или вровень.
2. Опоры оснащаются ростверком.
3. Для изготовления ростверка под щитовую постройку используется деревянный брус. Для зданий из пеноблоков — железобетонные балки.

Источники

• https://InfoTruby.ru/primenenie/fundament-iz-asbestovyh-trub
• https://pobetony.ru/stroitelstvo/fundament-iz-trub-asbestocementnyh/
• https://OsnovaPodDom.ru/vidy-fundamentov/stolbchatyj-fundament/iz-asbestotsementnyh-trub
• https://1beton.info/maloetazhnoe/fundament/iz-asbestotsementnyh-trub

Как создать подобный фундамент?

Вопрос: как сделать фундамент из асбестовых труб, имеет элементарный ответ. Надо просто соблюдать технологию, и тогда получится создать прекрасную крепкую конструкцию своими руками. Притом процесс не займёт много времени и обойдётся довольно дёшево.

Для начала необходимо уравнять грунт. Снимается дёрн и верхний слой грунта. Если есть крупные растения – они уничтожаются, а их корень выкорчёвывается, насколько это возможно.

Затем бурится скважина под каждую сваю. Она по диаметру должна быть чуть-чуть больше, чем сваи из асбестовых труб. Глубину её надо рассчитывать, выяснив глубину слоя промерзания +15-20 сантиметров под этот слой. Будущая свая же должна быть примерно на 30 сантиметров длиннее глубины скважины. Сверлить можно либо ручным буром, либо грейфером.

Затем внизу скважины выкапывается уширение. Его можно сделать с помощью обрезанной штыковой лопаты, лезвие которой не должно превышать 10 сантиметров рабочей области. Ею выкапывается расширение примерно 60 сантиметров в диаметре. Чтобы убрать грунт изнутри скважины, можно просверлить её несколько глубже, чем требуется. А затем просто плотно затрамбовать землю в получившееся отверстие.

Установка основания из труб

Дно скважины засыпается щебнем или гравием на высоту около 15 сантиметров. Затем устанавливаются столбы. Если грунт сухой – можно вкапывать их прямо так, без гидроизоляции. Если же нет, то желательно обшить фундамент из асбестовых труб, а конкретно каждый столбик, рубероидом и прикрутить скотчем к нижнему концу мусорный пакет. Пакет нужно расположить так, чтобы он при заливке не образовал крупных складок – это негативно повлияет на прочность конструкции. В него и будет заливаться цемент для уширения, он будет предохранять массу от лишней влаги и грунтовых вод.

После установки необходимо выровнять фундамент из асбестовых труб по вертикали. Сделать это можно с помощью уровня. Применяется либо лазерный, либо самый обычный, пузырьковый. А для измерения вертикального отклонения можно использовать ещё и отвес. Асбестовые трубы для фундамента не должны стоять криво, но должны находиться строго на одном уровне. После выравнивания будущие сваи обсыпаются гравием, щебнем или песком, который затем плотно утрамбовывается. То, что осталось вокруг незасыпанным, засыпается землей и также плотно утрамбовывается.

После установки столбов приготовляется цементная или бетонная смесь. Желательно использовать для неё цемент марки 400. Внутрь до трети длины заливается бетон – и затем труба поднимается на 10-15 сантиметров. Весь бетон стёчет вниз и займёт расширение, создавая плотную подушку от выталкивания грунтом. Её нужно закрепить в таком состоянии до тех пор, пока бетон не застынет.

Пока раствор сохнет, нужно сделать анкер-шпильки, при помощи которых сваи из асбестоцементных труб будут скрепляться с обвязкой из бруса. Она изготовляется так: на длинную шпильку с резьбой накручивается гайка, затем надевается широкая шайба и закрепляется ещё одной гайкой. С другой стороны также накручивается гайка. Та часть, которая будет выступать над бетоном, заматывается малярным скотчем или изолентой, во избежание порчи резьбы бетонной массой.

Затем, если это необходимо, внутрь столба устанавливается арматурная конструкция. Она должна находиться слегка ниже края. Перед заливкой ещё раз проверяется, все ли столбы под фундамент из асбестовых труб находятся на одном уровне. Если нет – лишнее отрезается болгаркой. После этого раствором заливается вся полость до самого верха. Во время заливки необходимо протыкать бетон длинным прутом, чтобы внутри не осталось ни одной воздушной полости, которая может сделать конструкцию ненадёжной.

Пока бетон не схватился, анкер-шпилька погружается в него шайбой вниз и фиксируется. Она должна находиться ровно посередине столба и торчать из него вертикально. Затем сверху на сваю надевается квадрат с отверстием в центре для шпильки, представляющий собой отрезок рубероида. Это – своеобразная гидроизоляция, которая призвана защитить брус от соприкосновения с бетоном, который может впитывать влагу и передавать её на обвязку.

Технология, которая описывает, как сделать столбчатый фундамент из асбестовых труб, не настолько сложна, чтобы бояться приступить к работе. Достаточно строго следовать ей – и всё получится. Строительство на созданной конструкции можно продолжать спустя примерно 28 дней, которые необходимы для полного застывания бетона. Хотя некоторые опытные строители рекомендуют делать её осенью. За остаток осени и зиму конструкция успеет отстояться, и по весне на ней точно можно начинать строить.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

1. Земляные работы.
2. Установка асбестоцементных труб и укладка в них арматуры.
3. Заливка бетона.
4. Устройство ростверка.
5. Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Столбчатый фундамент из труб ПВХ своими руками

При наличии болотистого грунта возведение ленточного или плиточного основания невозможно. Решить проблему поможет пошаговая инструкция по возведению столбчатого фундамента из пластиковых труб своими руками. Этот тип основания оптимален при строительстве сооружения на проблемной почве.

Преимущества конструкции

Сваи из пластиковых труб имеют несколько неоспоримых плюсов:

• Доступная стоимость;
• Защита бетона от разрушительного воздействия подземных вод;
• Высокие показатели жесткости, прочности и устойчивости к внешним факторам;
• Небольшая масса.

К минусам можно отнести тот факт, что пластиковые трубы могут лопнуть от расширения во время морозов.

Основание из труб ПВХ не предусматривает обустройство цокольного помещения или подвала, поэтому его применение для постройки жилого дома не всегда оправдано.

Необходимые инструменты

Чтобы во время строительных работ не терять время, стоит заранее приобрести требуемые инструменты:

• Лопата;
• Мастерок;
• Ручной миксер или бетономешалка;
• Бур;
• Строительный уровень и рулетка;
• Черный маркер;
• Емкости для раствора (большие ведра);
• Шнур;
• Кувалда;
• Болгарка.

• Арматура (длиннее труб ПВХ на 0,5м) из расчета 3 штуки на один столб и проволока для обвязывания;
• Щебень мелкой фракции;
• Деревянные колышки;
• Цемент марки м300 или м400;
• Необходимое количество внешних канализационных труб диаметром 110-180 мм.

После приобретения необходимых материалов и инвентаря, можно приступать к началу монтажной работе, которая состоит из нескольких этапов.

Подготовительный процесс

Начинать строительство необходимо с определения глубины заложения фундамента. Этот фактор зависит от типа почвы, уровня пролегания подземных вод и промерзания. В зависимости от этого столбчатое основание бывает:

1. Незаглубленное (до 50 см);
2. Мелко заглубленное;
3. Глубоко заглубленное (более 150 см).

В процессе подготовки необходимо расчистить территорию от мусора, разровнять строительную площадку и рассчитать количество столбиков с учетом того, что сваи должны располагаться на расстоянии 2 м друг от друга (чем больше масса будущего строения, тем меньше данное расстояние).

На этом этапе необходимо предусмотреть наличие электроэнергии на площадке, нарезать арматуру и трубы на требуемую длину.

Нанесение разметки

Разметка наносится в определенной последовательности:

1. Установить колышки по периметру будущего основания, сделав отступ 100 см;
2. Используя уровень строго горизонтально натянуть между ними шнур;Разметка на участке
3. В местах пересечения шнура необходимо вбить кол – это будет центром будущих столбов;
4. На данном этапе шнур больше не потребуется, его можно снимать.

Шнур еще понадобиться в процессе монтажа перед устройством ростверка.

Бетонирование труб

Готовый раствор бетона для удобства налить в емкость и залив 20 литров в полость трубы, необходимо приподнять ее на 20 см. Бетон, растекаясь по расширению, образует пятку. Оставшееся пространство вокруг опоры засыпать почвой и тщательно утрамбовать;

В трубу вставить заранее сваренный каркас из трех арматур таким образом, чтобы их край был выше пластиковой трубы на 25 см, если планируется устройство железобетонного раостверка. Если связка будет осуществляться деревом, то арматура должна быть установлена ниже края пластиковых труб на 5-7см.

Заливка бетона должна осуществляться порционно, с тщательной утрамбовкой каждого слоя с помощью вибратора или металлического прута

В последнем случае необходимо действовать с максимальной осторожностью, чтобы не нарушить целостность столбов из пластика;

Бетонный раствор заливать до тех пор, пока он не достигнет уровня трубы; Заполнить полностью трубы раствором, утрамбовать, установить в сваю шпильку диаметром 10-12 мм (для деревянного ростверка) и оставить до полного застывания.

Чтобы раствор не пересох, на поверхность столбов укладывают сырые опилки и накрывают полиэтиленом до полного схватывания бетона.

: Фундамент для подсобного помещения

Возможные ошибки и способы их исправления

Если в ходе строительных работ была нарушена технология, могут быть негативные последствия:

• Некорректные данные о массе дома и недостаточное количество столбов может привести к нарушению целостности стен. В таком случае каждую сваю придется укреплять;
• При проваливании столбов, под ними делается подкоп и сооружается ленточное основание, либо все столбы скрепляются друг с другом арматурой после поднятия на требуемый уровень;

Преимущества столбчатого фундамента

Столбчатое основание отличается простотой и скоростью производства работ. Установка несущих столбов не требует привлечения тяжелой техники для рытья котлована или траншеи. Бетон для заполнения опалубки можно приготовить на участке в небольшом миксере и выполнить заливку самостоятельно.

Фундамент из труб является разновидностью столбчатого основания и закладывается по общим правилам установки несущих опор. Такой метод обеспечивает точную геометрию столбов, что гарантирует равномерное распределение внутренних нагрузок. Гладкая наружная поверхность несъемной опалубки помогает противостоять силам, которые возникают во время зимнего пучения почвы.

Столбы формируют из труб, которые плотно вгоняют в грунт и заполняют бетоном. Для распределения постоянной и временной нагрузки на все столбы равномерно, их связывают ростверком. Надежная конструкция ростверка снижает риск опрокидывания строения из-за пучения грунта.
