Способы монтажа труб из металлопластика между собой
Металлопластиковые трубы соединяются между собой фитингами. Сварка или пайка, основные методы соединения органических полимеров, здесь невозможны из-за наличия металлического уплотнения.
Способы установки можно разделить следующим образом:
- Разъемные соединения – стыковка обжимными фитингами. Требует периодического контроля.
- Неразъемные – соединение на пресс или пуш фитингах. При качественном монтаже используют для прокладки скрытых коммуникаций.
Независимо от типа выбранного фитинга, труба должна быть подготовлена к монтажу. Она совмещена с осью направляющей. Минимальное расстояние до края должно составлять не менее 10 см.
Для подготовки трубы к монтажу необходимы следующие инструменты:
- Труборез. Разрезать мягкую металлопластиковую трубу можно ножовкой по металлу, острым ножом. Однако для качественного соединения необходима неповрежденная окружность и строго перпендикулярный направляющей оси срез, без заусенцев или иных изъянов. Такой срез дают специальные ножницы.
- Калибратор — для восстановления окружности и обработки внутренней части среза. Обработка среза заключается в снятии стружки с внутреннего слоя под углом в 45 градусов. Операция позволяет провести качественное соединение металлопластиковых материалов.
- Фаскосниматель – для обработки внешней кромки среза.
Монтаж обжимными фитингами
Компрессионный фитинг для металлопластиковых труб представляет собой разборный фитинг, состоящий из литого корпуса с фитингом, уплотнительного кольца и компрессионной гайки. В корпусе имеются два резиновых уплотнения, а диэлектрическое силиконовое уплотнение является обязательным. Сборка производится вручную с помощью разводного и открытого гаечного ключа.
Схематично процедура выглядит следующим образом. Труба должна быть обрезана до нужного размера и подготовлена к установке путем обрезки с обеих сторон.
- Соединяемый отрезок протирают от пыли, тщательно вытирают следы масляных загрязнений. Для обезжиривания используют спиртовой раствор и ветошь.
- Компрессионный фитинг раскручивают – снимают обжимную гайку, разрезное кольцо.
- В указанном порядке их следует надеть на трубу.
- Вставляют штуцер фитинга в трубу до упора, используя физическое усилие. Для лучшего скольжения штуцер можно намочить.
- Сдвигают на край кольцо. Фиксируют соединение гайкой.
Для затягивания гайки сепаратора используются два гаечных ключа. Один гаечный ключ удерживает фитинг на месте, другой затягивает гайку.
После этого соединение уже нельзя ослабить. Со временем его следует слегка подтягивать, поэтому компрессионные фитинги используются в коммуникациях с открытым доступом.
Монтаж пресс-фитингами
Компрессионный фитинг похож на компрессионный фитинг, но вместо гайки на резьбе для фиксации соединения используется обжимная втулка. Для обжима обжимной гильзы требуется дополнительный инструмент — обжимная губка (ручная или электрическая). Размер обжимной губки варьируется в зависимости от диаметра пластиковых и металлических труб.
Монтаж водопроводной системы в квартире
Водопроводная система из металлопластиковых труб может быть легко установлена своими руками. Весь процесс монтажа условно делится на такие процессы:
- Необходимо подключить шаровый кран на стояке. Это ответственный момент, ведь в случае возникновения любой непредвиденной ситуации, шаровый кран перекроет подачу воды в квартиру.
Чтобы водопровод функционировал правильно, следует выбрать шаровый кран с высоким рабочим давлением и температурой.
После того, как шаровый кран установлен на стояк, можно переходить к монтажу фильтра грубой очистки, счетчика воды, а затем фильтра тонкой очистки. Фильтры необходимы, чтобы предотвратить попадание песка и мелких частиц мусора в сантехнические приборы. Не стоит экономить на покупке фильтров, лучше выбрать действительно качественные комлектующие, эти затраты оправдают себя в процессе эксплуатации.
Установка редуктора давления.
После редуктора давления подключается коллектор, от которого осуществляется разводка труб до сантехнических приборов.
Хорошо зарекомендовал себя в эксплуатации коллектор, имеющий встроенный шаровый кран. Пример таких комплектующих представлен на рисунке:
Коллектор со встроенным краном
Коллектор распределяет воду от основного стояка до сантехнических приборов – раковины, унитаза, стиральной или посудомоечной машины. В продаже можно встретить коллектор с 2, 3, 4 выходами. Чтобы выбрать необходимую для вашей квартиры модификацию, необходимо просто подсчитать количество подключаемых приборов. В случае необходимости, коллектор можно подобрать даже с большим количеством выходов (превышающим четыре).
На рисунке продемонстрирован коллектор горячей воды с отводом на три точки:
Коллектор горячей воды с отводом на три точки
Далее выполняется прокладка трубопровода со всеми необходимыми фитингами. При монтаже могут потребоваться: тройник, переходник, крестовина и прочие элементы.
Соединение элементов трубопровода производится обжимным или прессовым методом.
Схема подключения водопровода с правильным расположением элементов должна выглядеть так: шаровый кран, фильтр, счетчик, редуктор, выход на коллектор.
Типы используемых фитингов
Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:
- компрессионные фитинги для металлопластиковых труб;
- детали обжимного (или прессового) типа;
- надвижные фитинги для труб из металлопластика.
Компрессионные
Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.

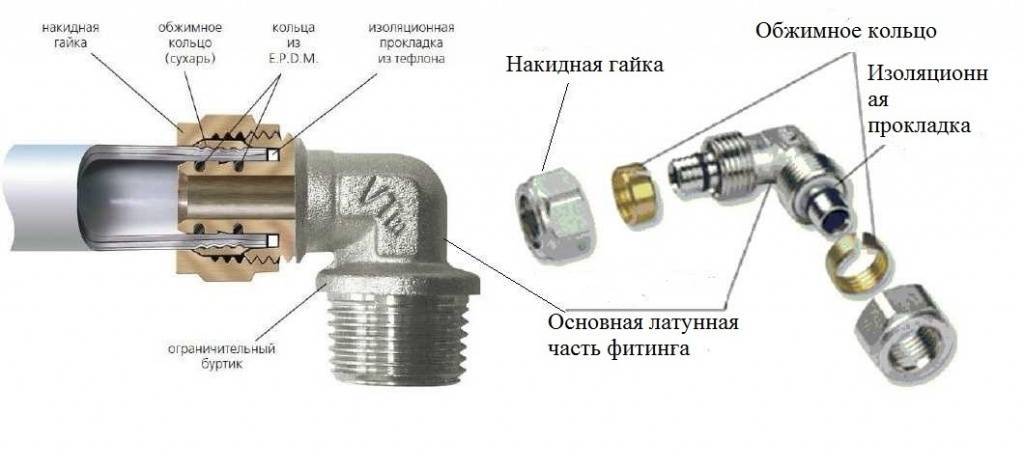

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо

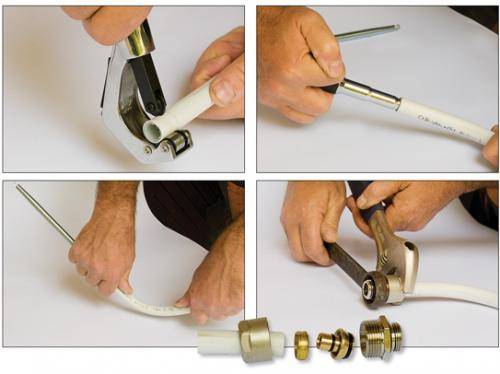

Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:
- Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
- Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
- Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.
Монтаж резьбового фитинга
Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.
Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.
Обжимные
Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.
Устройство обжимного фитинга
Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:
- Конец трубы обрезается строго под углом 90˚ к ее оси.
- С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
- На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
- Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.
Монтаж обжимного фитинга
Надвижные
Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.
Устройство надвижного фитинга
Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:
- Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
- Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
- В отверстие в трубе вставляется штуцер соединительного элемента.
- Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.
Соединение посредством надвижного фитинга является неразъемным
В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.
Монтаж металлопластиковых труб в ванной. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила
Сборка и установка водопровода из металлополимера осуществляется без проведения сварочных работ и при наличии небольшого набора доступных и недорогих инструментов.
Именно эти факторы, а также хорошие технические характеристики материала, позволяют осуществлять процесс сборки и подключения системы водоснабжения своими руками.
Это тот случай, когда экономия приносит двойные дивиденды: сохранение финансов и опыт, который никогда не будет лишним.
- продолжительный срок использования;
- повышенная пропускная способность в сравнении с металлическим водопроводом аналогичного диаметра;
- не требует специальных приспособлений для создания нужного угла изгиба;
- быстрый и простой монтаж конструкции;
- низкий коэффициент теплопроводности;
- хорошая звукоизоляция;
- не ржавеют;
- устойчивы к образованию внутренних отложений;
- сборка системы производится с минимумом отходов;
- совместимость с другими материалами;
- антистатичность;
- высокая устойчивость к замерзанию;
- качество транспортируемой жидкости не меняется;
- правильно установленный водопровод (с доступом к основным узлам) элементарен в ремонте.
Недостатки:
- при многочисленных изгибах одной точки возможны повреждения внутреннего металлического слоя;
- при резких перепадах температурного режима могут образоваться протечки в местах соединения, требующие подтяжки или полной замены фитингов;
- прямые солнечные лучи губительны для изделий с полимерным покрытием.
Трубы из металлопластика производятся диаметром от 16 мм до 63 мм. При строительстве жилья используются материалы, диаметр которых не превышает 40 мм.
Малый диаметр изделия вызовет турбулизацию потока воды, а пропускная способность уменьшится в несколько раз. Учитывайте этот факт при выборе материала.
Технические показатели
- диаметр изделия 16-63 мм;
- толщина наружного полимерного покрытия 2 – 3 мм;
- толщина алюминиевого слоя 0,19 – 0,3 мм;
- вес трубы с диаметром 16 мм составляет 105 г, а с самым большим диаметром – 1224 г (указан вес погонного метра);
- +95°С – оптимальная рабочая температура;
- выдерживают кратковременную нагрузку до +110°С;
- замерзают при низкой температуре;
- минимальный радиус изгиба 80 – 125 мм при ручном способе.
Подробная инструкция для экономных владельцев собственного дома —.
Об особенностях монтажа и выборе пластиковых дренажных колодцев читайте.
Как сделать? Инструкция, чертеж и схема котла.
Инструменты, необходимые для монтажа водопроводной системы
Ножницы для резки труб. Без их использования значительно затрудняется нарезка материала на нужные отрезки с ровными краями.
Компрессионного фитинга
- Фитинг раскручивают: с торцов снимают монтажные гайки, со штуцеров – уплотнительные кольца.
- Трубу нужно выпрямить и при помощи ножниц нарезать. Использовать другие инструменты для нарезки не рекомендуется: срез получается неровным, возможно нарушение целостности защитного слоя материала.
- Срезы нужно тщательно зачистить и откалибровать. Плохо обработанные торцы могут повредить уплотнительные кольца и нарушить герметичность соединения.
- На подготовленный отрезок надевают накидную гайку с уплотнительным кольцом. Штуцер фитинга соединяют с трубой и фиксируют гайкой: сначала вручную, а затем при помощи гаечного ключа.
Контролируйте сжатие! Услышав характерное потрескивание металла – прекратите процесс
Важно соблюдать баланс: плохо затянутый фитинг не сможет обеспечить герметичность системы, а перетянутый – можно сразу выбросить
Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите
Пресс фитинга
Как и в первом случае трубу предварительно подготавливают: обрезают, зачищают и калибруют
Обратите внимание на торец: его срез должен быть перпендикулярным центральной оси водовода
Сняв гильзу, проверяем кольца и прокладки, а затем производим сборку фитинга. Делается это для того, чтобы исключить возможность монтажа бракованными элементами.
Обзор фитингов для металлопластиковой системы
Для подготовки к работе важно разрезать трубы на участки, необходимой длины, при этом все разрезы нужно выполнять строго под прямым углом. Если в процессе резки труба деформировалась, ее необходимо выровнять калибром (он же поможет снять внутреннюю фаску)
Для соединения металлопластиковых труб разных категорий в единую конструкцию применяются соединительные элементы — фитинги, различающиеся по конструкции, размеру и методам крепления
Для монтажа конструкции применяются различные виды крепежа, остановимся на них отдельно.
Вариант #1: цанговые
Цанговые фитинги, состоящие из корпуса, обжимного кольца, резиновой прокладки, имеют разъемную конструкцию, поэтому применять их можно несколько раз. Резьба деталей позволяет совмещать их с бытовыми приборами.
Для подсоединения соединительных элементов на трубу нужно надеть последовательно гайку и кольцо. Полученную конструкцию вставить в фитинг, затянуть гайку. Чтобы труба легче проходила в соединительный элемент, ее желательно смочить.
Вариант #2: компрессионные
Широко используемые для соединения труб детали, которые можно назваться условно-разъемными
Перед монтажом важно убедиться в наличии уплотнительных колец и прокладок-диэлектриков, которые должны находиться на хвостовике детали
Компрессионные фитинги широко используются при устройстве металлопластиковых конструкций. Они позволяют легко создавать соединения без применения специальных инструментов
Для подсоединения на торец трубы надевается гайка и обжимное кольцо (если оно имеет форму конуса, то процесс осуществляется с более узкой стороны детали). После этого хвостовик вставляется в трубу (для этого нужно приложить некоторое усилие), при этом в целях уплотнения деталь покрывается паклей, льном, герметиком.
Следующим этапом на корпус фитинга надевается и закручивается накидная гайка. Делать это удобно при помощи двух ключей: одним из них фиксируется деталь, другим – затягивается гайка.
Этот способ достаточно легок и не требует использования спецтехники, однако его нежелательно применять для скрытых разводок, поскольку при нем требуется проверка подсоединения.
Вариант #3: пуш-фитинги
Удобные соединительные элементы, для крепежа которых не нужны специнструменты. Для монтажа достаточно вставить изделие в соединительную деталь, при этом в смотровом окошечке должен быть виден конец трубы.
Сразу же по завершению монтажа, благодаря включенной струе воды, клин фитинга проталкивается вперед, образуя зажим, препятствующий протечке.
Этот метод позволяет быстро и легко создать необходимую конструкцию, обеспечив качественные долговечные соединения. Практически единственным недостатком пуш-фитингов является их высокая стоимость.
Вариант #4: пресс-фитинги
Данные элементы применяются для создания неразъемных соединений при помощи пресс-клещей или подобных приспособлений.
Пресс-фитинги создают герметичные долговечные соединения, однако их можно использовать только один раз. Кроме того, для работы с подобными элементами потребуются пресс-клещи
Для подсоединения нужно откалибровать деталь, сняв с нее феску, после чего на нее надевается гильза и вставляется фитинг. Гильза захватывается пресс-клещами, после чего путем сведения рукоятки деталь крепко зажимается.
Такой элемент можно использовать только раз, однако смонтированные с его помощью крепежи достаточно герметичны и надежны, благодаря чему они подходят для скрытых разводок.
Монтаж труб из разных видов материалов
Для соединения элементов, один из которых сделан из металла, а второй — из металлопластика, предназначены особые фитинги, один торец которого оснащен резьбой, а второй – раструбом.
Для монтажа металлическую трубу нужно нарезать резьбой, обмотать паклей, смазать мылом либо силиконом, а затем рукой накинуть фитинг. После того как второй его конец подсоединяется к пластиковому элементу, резьба закручивается полностью при помощи ключа.
Ассортимент фитингов разной формы
Для удобства монтажа соединительные элементы могут иметь разную форму. Наиболее часто встречаются:
- переходники для соединения труб с различным диаметром;
- тройники, обеспечивающие ответвления от центральной трубы;
- уголки для изменения направления потока;
- водорозетки (установочные колена);
- крестовины, позволяющие организовать различные направления потока для 4-х труб.
Особую конфигурацию (муфты, треугольники, тройники) могут иметь пресс-фитинги.
Металлопластик или полипропилен лучше для водопровода?
Если вода входит в контакт с алюминием, то может начаться процесс корродирования и расслоения. Но, в принципе, в данный момент всё большую популярность приобретает полипропилен, армированный стекловолокном. С ним такой проблемы нет.
Стальные трубы соединяются механическими резьбовыми соединениями с использованием льна или фум-ленты. Такие соединения также подвержены с годами коррозии, лён начинает распадаться. Полипропилен соединяется пайкой, термодиффузионной сваркой. То есть трубы сплавляются между собой без какого-либо зазора. Использование резьбовых соединений минимально. Это значительно более надёжный способ соединения. Что лучше, стальные или полипропиленовые трубы? Безусловно, по способу соединения пластик выигрывает.
Некоторые заказчики пытаются решить эту последнюю проблему использованием сварки вместо резьбы. Но для этого нужен очень опытный сварщик, который умеет варить трубы. Сам процесс сборки стальных труб очень трудоёмок. Требуется нарезание резьбы. Эту работу часто заказывают на рынке или используют своё оборудование. Чаще ручное, хотя есть и электрические устройства для нарезания резьбы. Требуются трубогибы, для которых, в свою очередь, также требуется горелка.
В некоторых случаях резьба оказывается плохо нарезана. Кстати, именно в местах нарезания резьбы трубы чаще всего и лопаются так, что мощный поток воды мгновенно заливает все помещение. В общем, при выборе между стальными или полипропиленовыми трубами лучше выбрать полипропилен. Его проще монтировать, он не поддается коррозии, соединяется пайкой, процент бракованных соединений значительно меньше, качество воды лучше.
Стальные трубы забиваются ржавчиной, которая образуется внутри таких труб. Хотя в отоплении это происходит в значительно меньшей степени. Если система отопления или водоснабжения собирается из пластиковых труб, то отложений практически не образуется. Срок службы стальных труб 30-40 лет. Могут служить и дольше, но при этом вода сквозь них еле просачивается из-за накопившихся внутри отложений. Естественно, что вода, проходящая через такие трубы, содержит большое число химических соединений с железом. Воздействие их на организм наукой мало изучено. Заявленный срок службы полипропиленовых труб 50 лет.
Пластиковые трубы лучше переносят замораживание и гидроудары.
Есть ли преимущества у стальных трубы перед полипропиленовыми?
Полипропилен хуже переносит температуру. Нежелательно повышение температуры выше 90-95 градусов. Хотя некоторые современные модели труб должны, как утверждается, выдерживать до 110 градусов. Но при более высокой температуре их срок службы вроде бы меньше. Стальные трубы выдерживают до 125 градусов.
Ну и самый главный аргумент при выборе стальных или полипропиленовых труб заключается в том, что стальные трубы – это старая, можно сказать, древняя технология. А полипропилен – это современный материал, который в последние несколько лет активно вытесняет из строительства и ремонта не только сталь, но и другие пластики.
Полипропиленовые трубы составляют реальную конкуренцию стальным трубопроводам и превосходят их по многим параметрам:
• полипропиленовые трубы легче стальных;
• не ржавеют, и не забиваются в процессе эксплуатации;
• не передают вибрацию и звуки;
• не разрываются при замерзании в них воды;
• устойчивы к воздействию кислот и щелочей большинства известных агрессивных и токсических жидкостей и газов;
• устойчивы к воздействию повышенной влажности, перепада температур;
• экономия тепла в полипропиленовых трубах горячей воды составляет от 10 до 20% по сравнению с металлическими (высокий уровень грунтовых вод при применении стальных труб вынуждал строить наружние теплосети на опорах (ежегодный ремонт теплоизоляции, потери тепла до 40%). Полипропиленовые трубы укладываются в воду методом затопления. Отсутствие движения грунтовых вод исключает отвод тепла. В начале эксплуатации расход тепла на прогрев воды в околотрубном пространстве составляет до 1%, в сравнении с потерями наружних теплосетей. При дальнейшей эксплуатации прогретые грунтовые воды выполняют эффект экономайзера).
Выбор финишного покрытия
Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ. Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.
Один из вариантов монтажа водяного теплого пола, выполненного по стандартной схеме: на основание кладут слои гидро- и теплоизоляции, сверху на металлической сетке фиксируют трубы, которые заливают бетонным раствором.Конструкция мокрого теплого пола с указанием всех слоев, возможных видов материала и размеров.
Финишным покрытием может быть керамогранит или керамическая плитка, а также линолеум, ламинат или ковролин со специальной маркировкой.
Трубы с поперечной прошивкой PE-Xa марки Rehau отличаются оптимальной гибкостью. Для простоты монтажа изделия оснащены аксиальными фитингами. Максимальная плотность, эффект памяти и фитинги с надвижными кольцами – отличные характеристики для использования их в системах теплых полов.
Для удобства обслуживания и дополнительной защиты коллекторно-смесительный узел помещают в шкаф, расположенный в доступном месте. Его можно замаскировать в нише, встроенном шкафу или гардеробной, а также оставить в открытом виде.
Два способа укладки контура: «змейка» — простая, но имеющая заметную разницу температуры в начале и конце контура; «улитка» — более сложная в монтаже, но она позволяет уложить нагревательный контур с минимальным шагом и решить проблему недостаточной гибкости труб..
На графике, актуальном для системы со стяжкой 70 мм и плиточным покрытием, продемонстрирована зависимость плотности теплового потока от средней температуры теплоносителя. Сплошные линии – это трубы диаметром 16 мм, пунктирные линии – 20 мм (+)Схема монтажа по грунту (снизу вверх): грунтовое основание (150-200 мм); щебень (80-100 мм), песок (50 мм); черновая стяжка для выравнивания; гидроизоляция (полиэтиленовая пленка), утеплитель (экструдированный пенополистирол 50-70 мм); чистовая стяжка с армированием и трубами.
Экструдированный пенополистирол продается в виде плит (размеры – 60 см х 125 см и 50 см х 100 см) с боковыми пазами для облегчения процесса монтажа. Толщина может быть различной – от 2 см до 10 см.
Стандартные размеры профильных матов пенополистирола высокой плотности – 50 см х 100 см и 60 см х 120 см, толщина – от 1 до 3 см. Цена – от 270 руб. до 600 руб. за 1 м²Гарпун-скобы монтируют на всем протяжении трубопровода, с интервалом 4-5 см (на поворотах – до 10 см). Примерный расчет: на каждые 100 м магистрали – 250 скоб.
Для фиксации тарельчатых дюбелей необходимо применять перфоратор с длинным сверлом и молоток. При укладке утеплителя в два яруса дюбели используются для крепления сразу обоих слоев, для сооружения верхнего слоя применяется материал с повышенной жесткостью.
Перед укладкой трубы отрезки, ведущие до контура, помещают в теплоизоляционную «рубашку», чтобы сохранить тепло. В контуре (в слое утеплителя) труба находится без дополнительной теплоизоляции, а на выходе снова помещается в гофру.
Дешевая замена демпферной ленты – обыкновенный пенопласт, нарезанный узкими полосами шириной 10-15 см и толщиной 1-2 см. Его фиксируют к стене с помощью жидких гвоздей, клея или монтажной пены.
Правильно сформированный «пирог»: трубы уложены на теплоизоляцию, а сверху защищены армирующей сеткой, которая увеличивает прочность стяжки и придает стабильность конструкции.
Не забывайте, что заливка раствора будет производиться по трубам, находящимся под давлением.
Рабочее давление необходимо стабилизировать, например, привести к показателю 2 бара (норма – от 1 до 3 бар)Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея
Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком
Крепление труб

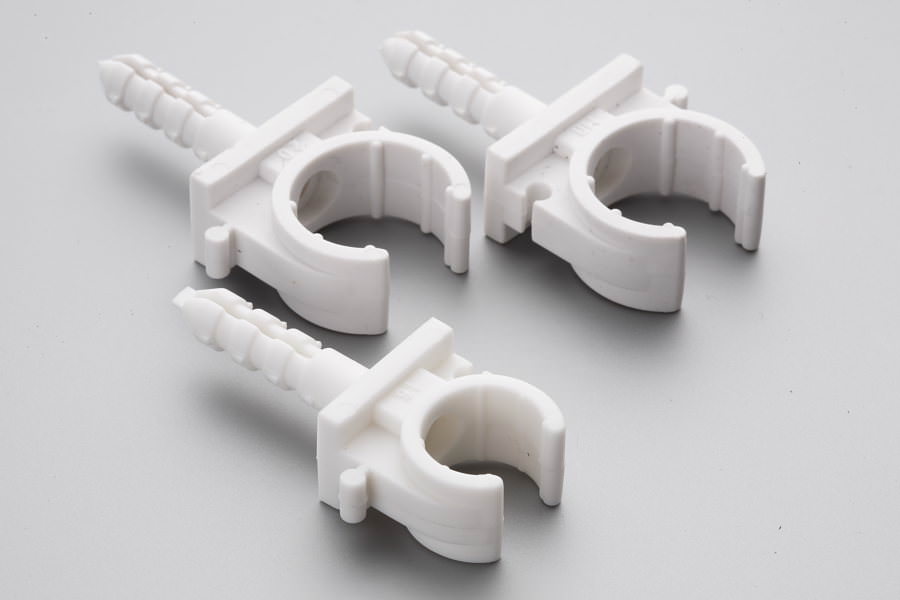

клипсы
После того, как водопровод будет собран, нужно будет установить его на специальные клипсы, которые обязательно должны соответствовать диаметру трубы соответствующего размера. Прежде всего, на стену монтируются клипсы с помощью шурупов.
Затем берётся труба и с усилием вставляется в эти крепления. Это единственно возможный вариант крепления.
Использование для фиксации хомутов жёсткой фиксации категорически запрещено, трубы должны иметь возможность немного изменять свою геометрию при изменении температуры жидкости, которая циркулирует внутри. С этой функцией хорошо справляются только клипсы.
Монтаж водопровода из металлопластиковых труб
Прокладка водопровода в доме начинается от общего стояка. Вначале устанавливается общий перекрывной кран, посредством которого можно перекрыть подачу воды в дом. Следует использовать шаровый кран, который выдерживает значительное давление и является весьма надежным. Затем ставятся фильтр, счетчик воды и распределитель. Разводка труб начинается от распределителя и идет в направлении всех сантехнических приборов.
Прежде чем начать прокладывать трубопровод из металлопластика, необходимо подготовить материалы и инструменты для монтажа металлопластиковых труб. Закупите необходимое количество труб, фитингов и дополнительных элементов для соединения труб с приборами. Из инструментов потребуются ножовка, карандаш, рулетка, нож, разводные ключи, а также силиконовая смазка для резиновых уплотнителей фитингов. Для резки труб, помимо ножовки, можно использовать электролобзик или болгарку.

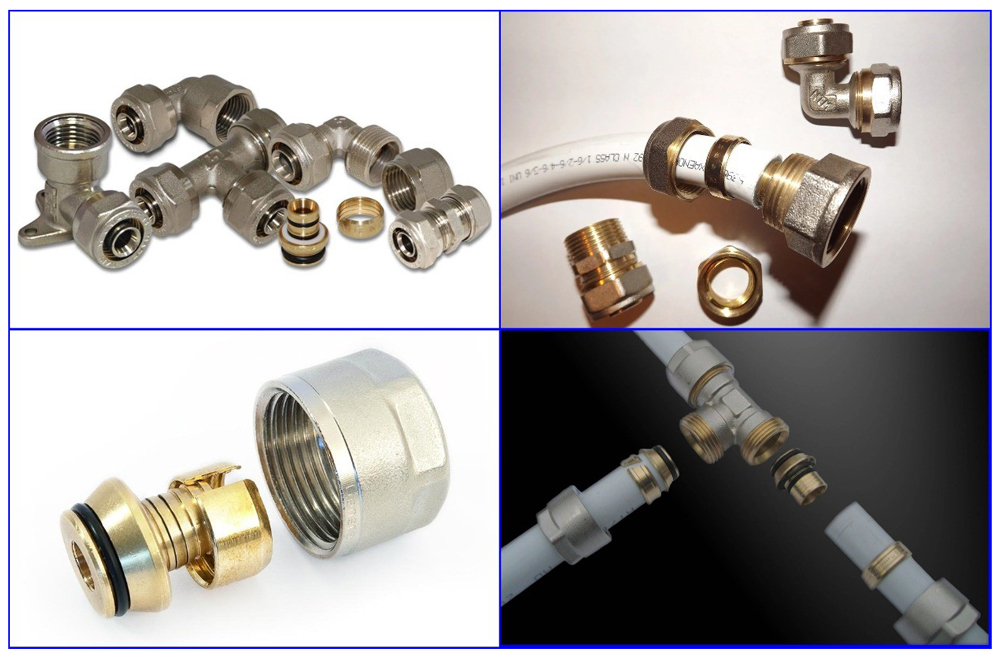

Разводка и монтаж труб из металлопластика выполняются посредством фитинговых соединений. В зависимости от типа фитингов различают компрессионные фитинги, а также пресс-фитинги. Какому из этих видов отдать предпочтение? Все зависит от наличия у вас особого инструмента, а также вашего умения и опыта работы.
Соединение компрессионными фитингами

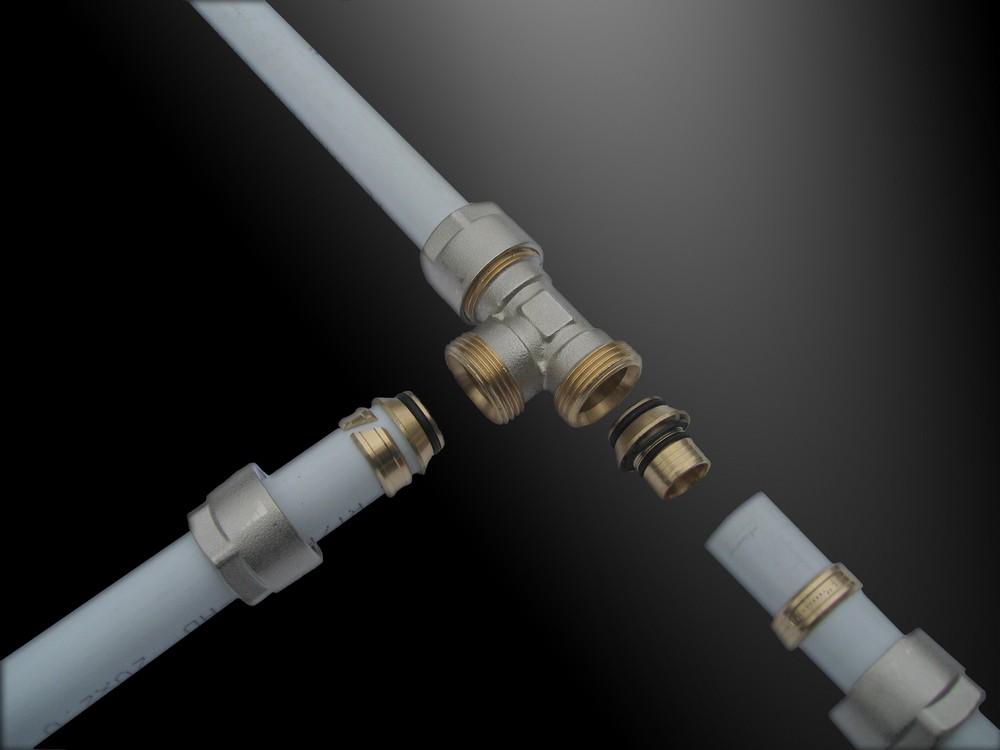

Сейчас поясним, как монтировать металлопластиковые трубы, используя компрессионные фитинги. Для выполнения этой работы необходимо лишь наличие двух разводных ключей. На фитинге, в канавках находятся резиновые уплотнители. Их нужно смазать силиконовой смазкой. С трубы, под углом 30 градусов, снимается внутренняя фаска. Это дает возможность без проблем завести трубу на уплотнители. На трубу надевается накидная гайка, а затем — латунное кольцо с вырезом.
Труба вставляется в фитинг, после чего накидная гайка руками закручивается на фитинге. Когда усилия станут значительными, в работу вступают ключи. Одним из них придерживается фитинг, а другим закручивается накидная гайка. Кольцо плотно обжимает трубу, образуя соединение.
Инструкция по монтажу при помощи пресс-фитингов

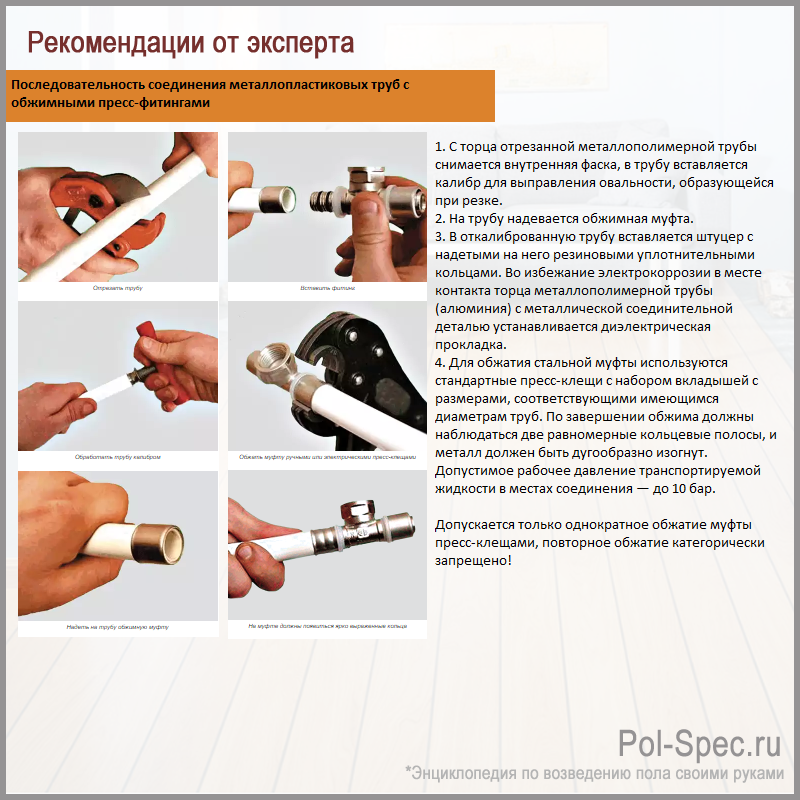

Для работы с пресс-фитингами нам потребуется специальный инструмент — пресс-клещи. Они снабжены пресс-вкладышами, которые зажимают гильзу с образованием надежного и долговечного соединения. Считается, что пресс-фитинги более надежны, чем фитинги компрессионные, так как протечки в таких соединениях отсутствуют. Клещи бывают как ручные, так и гидравлические. Разумеется, зажим гидравликой более надежен.
Монтаж металлопластиковой трубы производится в следующей последовательности:
- труба обрезается строго перпендикулярно;
- с внутренней поверхности трубы снимается фаска;
- на трубу надевается заготовка из нержавеющей стали — гильза, в которой имеется смотровое окошко;
- труба вместе с гильзой до упора вставляется в фитинг. Отследить ее расположение можно через смотровое окошко на гильзе. Необходимо следить за тем, чтобы гильза вошла в соответственное углубление на фитинге. Если этого не произойдет, то фитинг может быть испорчен, а соединение окажется некачественным;
- – при помощи пресс-клещей производится зажим гильзы. На фитинге имеются уплотнительные кольца, благодаря которым обеспечивается герметичность соединения.
Прокладка труб из металлопластика

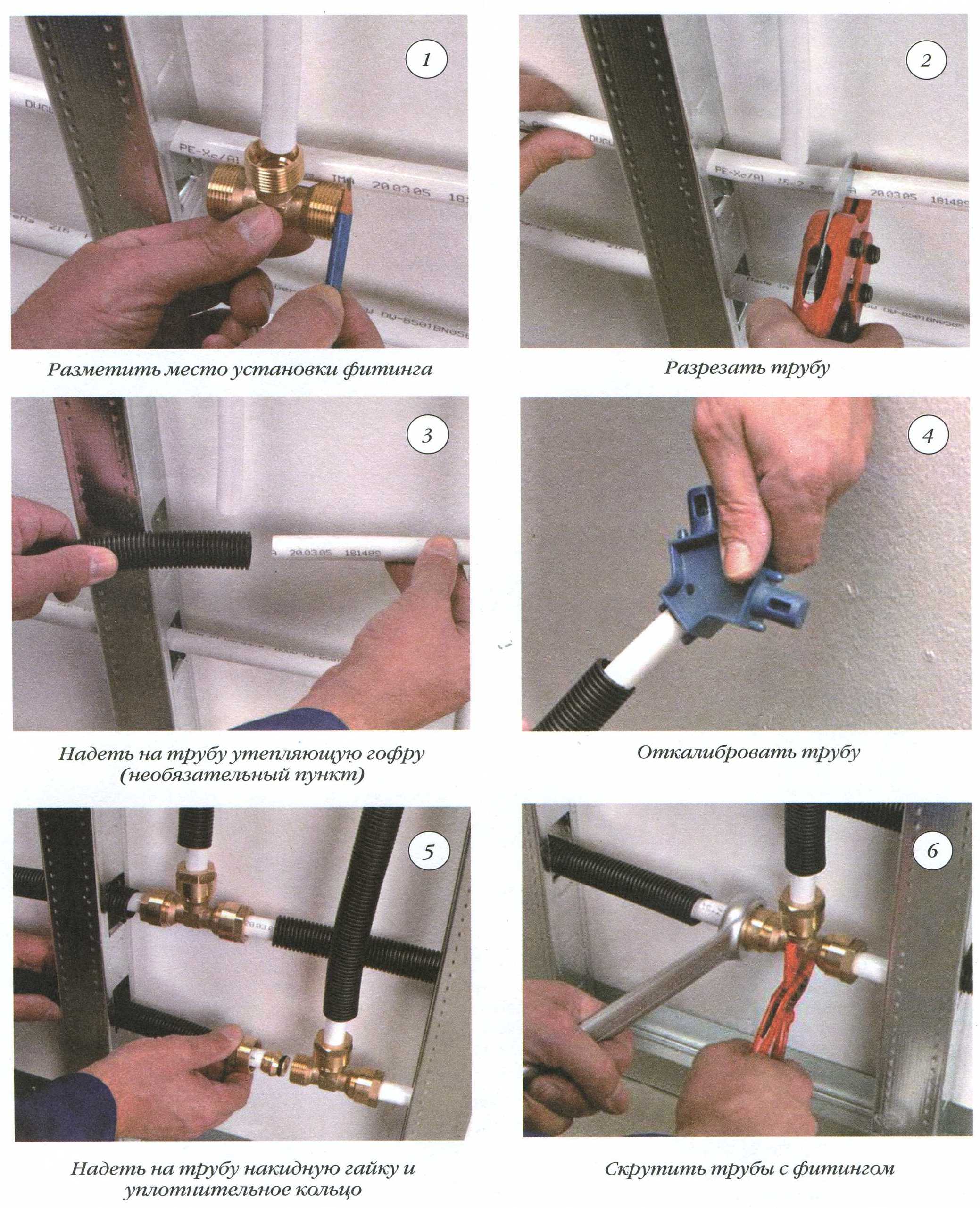

Как грамотно монтировать металлопластиковую трубу:
- отрезать фрагмент необходимой длины;
- посредством калибратора откорректировать форму среза;
- снять фаску с обеих поверхностей — снаружи и внутри — одновременно;
- раскрутить фитинг (снять гайки с торцов, кольца-уплотнители со штуцеров);
- если фитинг компрессионный — надеть на подготовленный фрагмент гайку с кольцом-уплотнителем, соединить трубу и штуцер, зафиксировать соединение гайкой — закрутить сначала руками, затем воспользоваться гаечным ключом;
- если используется пресс-фитинг — сначала разобрать его и убедиться: не бракованный (помните, что его «обратно не раскрутишь»), затем насадить на штуцер подготовленный фрагмент, оценить глубину посадки — для этого на гильзе есть отверстие. Затем воспользоваться пресс-клещами — осуществить прессовку соединительной гильзы два раза, формируя два кольцевых сжатия.
Чтобы сформировать нужный изгиб, можно воспользоваться трубогибом или согнуть ее своими руками, нагрев ее строительным феном: в несколько приемов, не делая резких движений и помня о допустимом радиусе изгиба (указан в ТХ). Большие пальцы обеих рук располагаются при этом действии вдоль изделия. Внутренний и внешний слои изделия не должны деформироваться!
Для упрощения рабочего процесса сначала можно собрать отдельные части системы. Затем части конструкции установить в соответствующие места и соединить. Фиксация каждой трубы к стене осуществляется с применением подвесных и опорных элементов от производителя. Установка металлических частей производится с прокладками из специальных мягких материалов. После последовательного объединения всех частей присоединить их к «горячему» и «холодному» стоякам.
