Достоинства и недостатки металлополимеров
К числу преимуществ подобных изделий можно отнести:
- простоту монтажа: соединения различных категорий металлопластиковых труб осуществляется быстро и легко;
- высокую теплоустойчивость (можно транспортировать воду, нагретую до 100°C);
- умеренную цену (металлополимерные трубы стоят дешевле металлических и большинства пластиковых аналогов);
- высокие показатели прочности, кольцевой жесткости;
- устойчивость к коррозии, агрессивным средам;
- несклонность к образованию отложений и засоров;
- эстетичный внешний вид;
- высокую пропускную способность;
- низкую теплопроводность;
- достаточную пластичность;
- возможность легкого ремонта;
- долговечность.
Гибкость труб
Главный же недостаток подобных изделий кроется в том, что металл и пластик, из которых состоят трубы, имеют различные показатели расширения. Регулярные перепады температур агента, находящегося в трубах, могут привести к ослаблению креплений, из-за чего в конструкции возникают протекания.
Чтобы избежать этого, специалисты советуют, производя монтаж, всегда предусматривать определенный запас при стыках труб. Он будет полезен еще и потому, что металлопластиковые системы плохо выдерживают гидроудары.
Оценить плюсы и минусы указанных труб проще и легче в сравнении металлопластиковых и полипропиленовых изделий. Сравнительный обзор приведен в рекомендуемой нами статье.
Как согнуть металлопластиковые трубы
Невозможно выполнить монтаж водопроводной системы без поворотов и изгибов. Поэтому нужно приобрести специальный инструмент и освоить технику сгибания металлопластиковых труб.
Методы формирования изгиба:
-ручной способ – самый проверенный и доступный, инструменты не потребуются, только пара крепких рук. Очень трудно контролировать силу нажима, невозможно согнуть короткие отрезки труб. Кроме этого, невозможно выполнить задачу без нарушения целостности материала;
-использование специального приспособления-пружины. Подходит для металлопластиковых труб средней жесткости. Чтобы добиться точного сгиба, необходимо правильно выбрать диаметр пружины. Специальную пружину нужно вставить в трубу, аккуратно согнуть трубу под нужным углом;
-использование жесткой проволоки – процесс не быстрый, но эффективный. Проволоку нужно нарезать на небольшие отрезки, заполнить пустоты в трубе в том месте, где планируется сгиб, согнуть трубу. Ненужную проволоку нужно извлечь из трубы, обязательно проверив, чтобы внутри не остались отрезки использованной проволоки;
-песок выручит в том случае, если под рукой не оказалось специального инструмента и других подходящих приспособлений. Процесс трудоемкий, но если выхода нет, можно попробовать. Мелкий, обязательно просеянный предварительно песок засыпается в трубу, концы закрываются заглушками, чтобы песок не высыпался, трубу зажимают в тиски и аккуратно место сгиба прогревается феном или паяльной лампой. Будьте осторожны, так как велик риск перегреть трубу. Поэтому необходимо время от времени проверять, насколько накалился песок (к месту нагрева нужно поднести кусочек бумаги, если она обуглилась, это сигнал, что песок хорошо раскалился).
Монтаж металлопластиковых труб
Монтаж металлополимерных изделий выполняется с помощью двух видов фитингов — компрессионных (резьбовых) и прессовых, для их соединения не используется высокотемпературная сварка, поскольку качественно спаять между собой можно лишь композитные трубы.
Основным преимуществом фитинговых соединения является предельно быстрый и простой в исполнении монтаж, для реализации которого не требуются специальные навыки. Также отметим, что посредством фитингов металлопластиковые трубы можно соединять с другими видами, в том числе со стальными, медными и нержавеющими.
Монтаж с помощью компрессионных фитингов
Компрессионный фитинг позволяет сделать разборное соединение, при необходимости подлежащее демонтажу, ввиду чего его стоимость выше, чем у прессового аналога. Конструкция компрессионного фитинга состоит из трех частей:
- штуцера (металлического либо латунного корпуса);
- обжимного кольца;
- накидной гайки.
Для установки данного фитинга не требуется специальный инструмент — накидная гайка фитинга имеет резьбу, что позволяет затянуть ее с помощью универсального гаечного ключа либо рожнового ключа соответствующих размеров.
Компрессионные фитинги выпускаются в обширном ассортименте типоразмеров, вы можете приобрести уголки, переходники, тройники, крестовины и водоразетки (прямые муфты).
Компрессионный фитинг
Отметим, что компрессионным фитингам нужен периодический ремонт и обслуживание, поскольку из-за склонности металлопластика к линейному расширению в местах стыковки отдельных частей трубопровода могут появляться протечки, которые устраняются подтяжкой фитинга. Это накладывает ограничение на возможность скрытого монтажа трубопроводов, предусматривающего бетонирование труб внутри стен и половых перекрытий.
Для соединения сегментов с помощью компрессионных фитингов вам потребуется инструмент:
- ножницы для полимерных труб (можно заменить ножовкой по металлу либо болгаркой);
- мелкозернистая наждачная бумага, напильник;
- калибратор.
Монтаж металлопластиковых труб своими руками выполняется по следующей инструкции:
- Труба распрямляется, вымеривается и отмечается требуемое место среза.
- По предварительной разметке труба обрезается под прямым углом.
- С торцевой части среза с помощью напильника либо наждачки удаляются заусеницы, затем изделию придается округлая форма посредством калибратора;
- На сегмент одевается накидная гайка и обжимное кольцо, которое размещается на расстоянии 1 см от среза.
- Труба одевается на штуцер фитинга, после чего вручную закручивается накидная гайка. Когда ход гайки замедляется, она дотягивается с помощью рожковых ключей на 3-4 оборота.
При затяжке фитинга важно не переусердствовать — после сборки система проверяется на течь и, при необходимости, дотягиваются проблемные соединения
Монтаж с помощью прессовых фитингов
Пресс-фитинги дают неразъемное соединение, которому не требуется ремонт и обслуживание, что позволяет выполнять скрытую укладку трубопроводов. Такие фитинги выдерживают давление в 10 Бар, а срок их службы доходит до 30 лет.
Для соединения металлопластиковых труб с помощью прессовых фитингов, помимо трубореза, калибровщика и наждачной бумаги вам потребуются пресс-клещи. Это инструмент, посредством которого выполняется обжатие гильзы фитинга вокруг трубы. Стоимость пресс-клещей варьируется в пределах 1-3 тысяч рублей, инструмент представлен в ассортименте всех компаний, реализующих металлополимерные изделия.
Пресс-фитинг
Технология монтажа металлопластиковых трубопроводов следующая:
- Труба размечается и нарезается под прямым углом на участки требуемой длины.
- Посредством развертки либо наждачной бумаги место среза очищается от заусениц.
- Калибратором устраняется овальность, возникшая при нарезке.
- Сегмент до упора вставляется в фитинг так, чтобы он размещался между штуцером и обжимной гильзой.
- С помощью пресс-клещей гильза обжимается до характерного щелчка инструмента. Если обжатие выполнено правильно, на поверхности гильзы образуются два одинаковых по размеру кольца.
Существуют фитинги, в которых обжимная гильза и штуцер идут отдельно. В таком случае вам потребуется сначала одеть на трубу гильзу, после чего зафиксировать ее на штуцере, сдвинуть гильзу в крайнее положение и обжать клещами.
Монтаж металлопластиковых труб. Крепление фитинга
Необходимо отрезать кусок трубы требуемой длины. Делаем это при помощи специальных ножниц.
Чтобы качественно и надежно выполнить уплотнение, на штуцере фитинга используют уплотнительные кольца.
Чтобы при монтаже не повредить эти кольца, трубу следует развальцевать калибратором! Для соединения металлопластиковую трубу с фитингом, используется гайки и зажимной хомут.
Для начала одеваем на трубу гайку и зажимной хомут.
Надо учитывать, что перед выполнением монтажа металлопластиковой трубы необходимо удалить внутри трубы по краям острые кромки. Это можно осуществить при помощи специального приспособления либо при помощи подручных инструментов.
Острые кромки удаляют для того, чтоб в процессе монтажа трубы на фитинг внутренние края труб не повредили резинки уплотнительные, т.к. в противном случае может возникнуть недостаточная герметичность соединения и, как следствие, протечка.
Внутренний острый край труб можно удалить посредством заточенного сверла (предназначенного для работ с металлом) небольшого диаметра. Данную операцию также можно выполнить посредством круглого напильника.
Порой резка труб приводит к их частичной деформации. Чтобы придать трубе идеально круглую форму, можно воспользоваться специальным инструментом – калибратором.
При помощи калибратора развальцовываем конец трубы, одеваем ее на штуцер фитинга.
Осуществляя плотное выравнивание относительно фитинового сгона, возвращаем зажимной хомут.
Гайку фитинга возвращаем и начинаем закручивать.
Чтобы произвести монтаж металлопластиковых труб к поверхности, как вариант, можно использовать специальные приспособления – клипсы.
Существуют клипсы различных размеров и предназначенных для разных типов размеров труб. Чтобы трубу по клипсам проложить аккуратно и ровно, необходимо для их крепления выполнить разметку.
Клипсы фиксируют при помощи шурупов, дюбелей, саморезов и даже гвоздей. Поскольку труба довольно легко защелкивается на клипсы, вам не надо прилагать особых усилий.
Пайка металлопластиковых труб
Основные виды и способы соединения металлопластиковых труб были рассмотрены выше, теперь необходимо перейти к пайке. Следует сразу обозначить перечень инструмента, необходимого для пайки металлопластиковых изделий. Для потребуется:
- Паяльник или сварочный аппарат для пайки пластиковых, полипропиленовых и металлопластиковых изделий. Средняя стоимость составляет от 1500 до 2500 рублей. Более высокая цена означает дополнительную индикацию или несколько режимов.
- Герметик. Лучше подобрать герметик, на который не воздействуют высокие температуры, но как более дешёвый вариант можно приобрести и простой.
- Пакля. Которая используется практически во всех сантехнических работах.
Паяльники или сварочные аппараты делятся на домашние и профессиональные модели. Основное их различие – профессиональными паяльниками можно производить пайку труб, диаметр которых превышает 50 см, но для домашних нужд это уже будет излишеством.
Специальный аппарат для пайки металлопластиковых труб
Как правильно паять металлопластиковые трубы:
- Ровно обрезать трубу, добиться того, чтобы по краям не было заусениц. Если края будут неровными, или пострадает поверхность, то пайка не принесёт положительного результата, и весь процесс придётся повторять заново.
- Включить паяльник и разогреть его до номинальной температуры. Частью жала, выполненной под конус, разогреть внешнюю часть трубы. Для различного диаметра на паяльник устанавливается соответствующая насадка.
- Установить насадку на один размер меньше предыдущей и качественно прогреть внутреннюю часть металлопластикового изделия. Номинальной температурой, при которой производится пайка труб, является 180 градусов по шкале Цельсия.
- После нагрева внешней и внутренней частей, соединить две трубы вместе. Дождаться пока изделия остынут. Теперь пайка завершена.
Установка накидных крепежей
По надежности компрессионные способы соединения металлопластиковой трубы не сравнятся с пресс фитингами. Этот вариант более долговечный и прочный. Подготовка коммуникации производится по такому же принципу, как и описано выше, но здесь необязательно делать фаску. Пошаговая инструкция, как провести соединение стальных и металлопластиковых труб пресс-фитингами:
- На свободный отрезок коммуникации устанавливается муфта. Подготовленный отрезок также развальцовывается и зачищается посредством экспандера;
После на муфту надевается пресс-фитинг, который нужно задвинуть до упора на трубу;
- При помощи ручного или гидравлического пресса полученное соединение зажимается и фиксируется. При установке строго следите за тем, чтобы отдельные отрезки коммуникации находились в ровном положении, иначе крепление будет ненадежным и придется обрезать трубу для повторного монтажа.
Если работать описанными приборами, то время монтажа надвижного крепления не займет больше получаса. Так можно осуществить соединение с полотенцесушителем, радиаторами или смесителем. Но при работе с краном чаще выбирается компрессионное соединение металлопластиковых труб, т. к. тогда коммуникации можно в случае засорения быстро разобрать.
Фото — пресс для зажима
Проведение монтажа
Прежде, чем приступить к осуществлению монтажных работ, необходимо определить:
- какую металлопластиковую трубную продукцию использовать;
- как лучше соединить элементы системы водоснабжения или подачи тепла.
Приобретенные изделия необходимо внимательно осмотреть, проверить их целостность и убедиться в отсутствии повреждений с внешней стороны.
Последовательность сборки металлопластиковых трубопроводов выглядит следующим образом:
- Трубы готовят к монтажу, намечают при помощи карандаша место, где будет срез. Изделия из металлопластика отрезают до требуемого размера.
- Для обработки края среза пользуются калибром. Данная процедура должна выполняться для обоих типов соединений — зажимного и с применением пресс фитинга.
- На трубу устанавливают накидные гайки, потом уплотнительные кольца и затем вставляют фитинги. Так создают соединения, относящиеся к компрессионному типу.
- Работая с надвижными фитингами, в первую очередь надевают прессовочную шайбу, затем эспандером обрабатывают место разреза трубы и помещают штуцер.
Для проверки обжатия муфты задействуют шаблон. Повторное использование в монтаже зажимного инструмента часто приводит к появлению трещин и соответственно к повреждению структуры трубной продукции, а это отрицательным образом отразится на сроках безаварийной эксплуатации трубопровода. При выполнении соединений с применением надвижных шайб потребуются пресс-клещи и в данном случае желательно пользоваться гидравлическим инструментом.
Довольно сложно заранее определиться со способом сборки металлопластиковых элементов, чтобы знать какой из них окажется более надежным при длительной эксплуатации. Во многом это зависит от профессионализма монтажников, качества фитингов и правильности проведения работ
Немаловажное значение имеет температура окружающего воздуха, поскольку выполнять соединение при отрицательной температуре не рекомендуется
Как установить компрессионный фитинг
Чтобы обеспечить надежное обжимное или цанговое соединение металлопластиковых труб с полипропиленовыми, применяются именно компрессионные модели. Стандартно такие фитинги изготавливаются из коррозионностойкого металла – меди или латуни. Конструктивно они состоят из штуцера, кольца и накидной гайки, при помощи которой производится фиксация обжима на трубах.
Фото — усиленная компрессионная установка
Присоединение происходит так: при закручивании гайки она начинает давить на кольцо, которое закреплено на определенном отрезке трубы. Это отличный вариант как для гибких шлангов водоснабжения так и для армированных труб отопления. При сжимании обеспечивается нужное крепление между стенками коммуникаций.
Фото — виды установочных элементов
Классификация компрессионных фитингов для соединения водопроводных металлопластиковых труб с резиновым шлангом производится по внутреннему диаметру и типу резьбы. С размером отверстия все понятно – нужно выбрать ближайшее большее значение от диаметра устанавливаемой трубы. Резьба бывает левая и правая, принципиальной разницы в использовании нет.
Пошаговая инструкция, как установить компрессионный фитинг для соединения металлопластиковых труб с резиновым шлангом:
- Предварительно изучается схема разводки канализации. Нужно учесть особенности системы, количество поворотов и тройников на обрабатываемом участке – в зависимости от этого меняется число хомутов;
- Необходимо обрезать трубу до нужного размера. Обязательно обрабатываются края коммуникации: они протираются обезжиривающим раствором и зачищаются при помощи щетки. Проследите, чтобы на месте стыка не было никаких зазубрин, иначе при включении воды, в этом месте образуется течь;
- На входных торцах делается фаска размером 1 мм под углом 45 градусов. Её нужно прорезать фаскоснимателем;
- Монтаж производится по такой схеме: сначала устанавливается гайка, после на отрезок надевается обжимное кольцо. Штуцер смазывается маслом или герметиком, который улучшит резьбовое соединение. Специальный инструмент не понадобится, можно использовать газовый или водопроводный разводной ключ;
- При посадке штуцера на трубу проследите, чтобы она краем уперлась в ограничитель;
- Сначала подсоединение производится исключительно вручную. Нужно накрутить гайку на штуцер до максимального упора. После соединение подкручивается при помощи ключа. Нельзя слишком сильно затягивать резьбу, иначе она может сорваться. Также не следует пережимать гайку. Специалисты говорят, что оптимально должно быть видно из-под штуцера две резьбовые нити;
- После место соединения армированных труб с пластиковыми накрывается пленкой для защиты от пара и грязи.
При работе с резьбовым соединением обратите внимание на то, что место стыка обязательно нужно покрыть герметичной сантехнической лентой. Таким образом, в канализационной системе обеспечивается максимальный уровень герметичности. Метод требует определенного ухода за резьбой
При демонтаже нужно обязательно менять кольцо, даже если оно не течет. Также раз в год независимо от особенностей эксплуатации, проверяйте резьбу и меняйте прокладку
Метод требует определенного ухода за резьбой. При демонтаже нужно обязательно менять кольцо, даже если оно не течет. Также раз в год независимо от особенностей эксплуатации, проверяйте резьбу и меняйте прокладку.
Видео: как соединять металлопластиковые трубы
Типы используемых фитингов
Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:
- компрессионные фитинги для металлопластиковых труб;
- детали обжимного (или прессового) типа;
- надвижные фитинги для труб из металлопластика.
Компрессионные
Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.

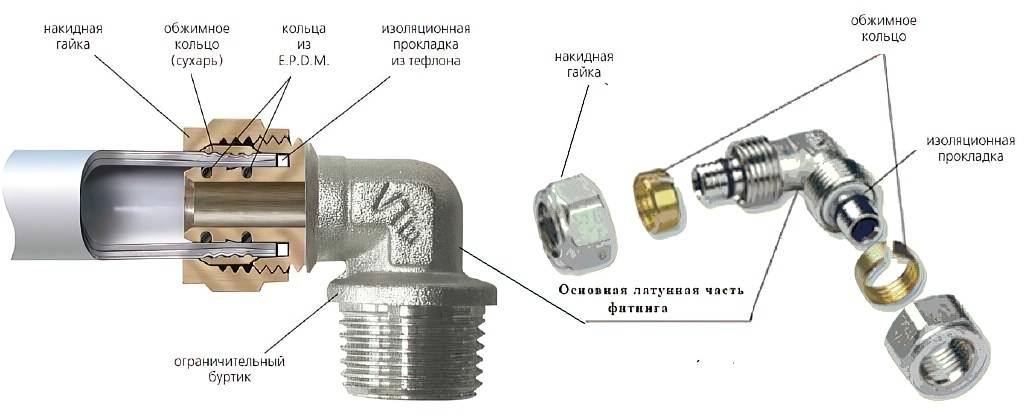

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо
Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:
- Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
- Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
- Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.
Монтаж резьбового фитинга
Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.
Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.
Обжимные
Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.
Устройство обжимного фитинга
Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:
- Конец трубы обрезается строго под углом 90˚ к ее оси.
- С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
- На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
- Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.
Монтаж обжимного фитинга
Надвижные
Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.
Устройство надвижного фитинга
Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:
- Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
- Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
- В отверстие в трубе вставляется штуцер соединительного элемента.
- Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.
Соединение посредством надвижного фитинга является неразъемным
В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.
Монтаж металлопластиковых труб при помощи компрессионных фитингов
Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.
Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.
Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.
Так выглядят компрессионные фитинги
Ассортимент фитингов широк уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.
Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:
- Гайка и кольцо надеваются на трубу.
- Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
- Кольцо натягивается тоже до упора на фитинг.
Перед затягивание гайки - Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.
На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).
