Выясняем, сколько стоит выкопать траншею под фундамент и как это правильно сделать

Как копать котлован под фундамент частного дома?

Практически все виды фундаментных оснований при строительстве зданий требуют организации и проведения земляных работ. Исключением являются некоторые виды свайных опор в тех случаях, когда создается поднятый над землей ростверк.

Поэтому разработка грунта для устройства фундамента — это самый первый этап строительных работ непосредственно на объекте и от его правильного выполнения в значительной мере зависит надежность всей опорной конструкции. О том, как копать траншею под фундамент, рассказано ниже.

В зависимости от определенного проектом типа фундамента, земляные работы могут предусматривать:

• выкапывание траншеи под монолитную или сборную фундаментную ленту;
• снятие плодородного слоя почвы для заливки железобетонной плиты;
• разработку глубокого котлована для зданий с подвальными помещениями;
• бурение или выкапывание ям для устройства столбчатых оснований.

Кроме этого, к разработке грунта относят планировку участка застройки и организацию подъездных путей.

Как рассчитать размер и объем работ?

Глубина и ширина траншеи указываются в проекте дома, когда строительством занимаются профессионалы. Если он не предусмотрен, анализ проводится самостоятельно.

Учитываются:

• этажность, габариты будущего строения;
• соседствующие строения, глубина проведенных коммуникаций или их отсутствие;
• рельеф местности;
• глубина промерзания грунта;
• строение грунта, его однородность, пучинистость, наличие подземных вод и пр.

Регламентирует монтаж оснований зданий СП 22.13330.

Стандартная глубина закладки заглубленного ленточного фундамента в средней полосе России на 200 мм ниже уровня промерзания грунта. Если предусмотрен подвал, то на 200-300 мм ниже его основания. Для мелкозаглубленного фундамента строения глубина варьируется от 0,75 до 1 метра.

Ширина зависит от:

• параметров подошвы основания и его материала;
• рабочей зоны для установки опалубки и прохода (если требуется).

Объем земляных работ для прокладки траншей:

1. Планирование. Анализ необходимости выравнивания площадки под работы.
2. Определение формы строения, геометрии будущей траншеи. Рассчитывают параметры в кубических метрах без учета небольших неровностей. Для вычисления используют универсальную формулу. Траншею разбивают на несколько частей и просчитывают по отдельности объем каждой, после суммируется.

Формула: Vт =(В1+В2)/2*L*H, где:

• В1 – ширина верхнего среза;
• В2 – ширина дна;
• L – длина траншеи;
• H – глубина.

Помимо этого, на стоимость влияет:

• применение техники;
• объем ручных работ;
• способ отгрузки;
• сложность грунта.

Инструмент для выполнения работ

Когда контуры траншеи были вынесены, наступает этап раскопок. Для создания траншеи используются следующие инструменты:

• лом;
• заступ;
• лопаты;
• трамбовка (потребуется механическая или ручная);
• тачка для вывоза материала.

Если работы ведутся на слабом грунте, который имеет свойства осыпаться, то при глубине свыше 1 метра потребуется использовать укрепление для стен. В качестве таковых используют доски из древесины или металлические щиты.

Чтобы узнать точную глубину траншеи, необходимо использовать измерительную рейку. Она изготавливается самостоятельно из ровного деревянного бруса с отметками через каждые 10 см.

Для каких типов фундаментов подойдет рытье траншеи?

Траншеи необходимы для установки ленточного фундамента. Остальные конструкции монтируются другими способами. Лента используется чаще других для частных домов, гаражей, небольших строений на территории садовых участков. При выполнении потребуется значительный расход материалов, но результат будет надежным и устойчивым.

Подходит для домов из:

• кирпича,
• блоков,
• керамзитобетона,
• шлакобетона.

Выдерживает тяжесть, независимо от количества этажей и объема строительства.

Внешне он представляет собой единую армированную конструкцию, напоминает ленту, залитую бетоном. Выполняется по контуру здания, проходит под несущими стенами. Допускается создание цоколей и подземных гаражей. Для этого его углубляют с учетом высоты дополнительных помещений. Свойства от этого не меняются. Типы:

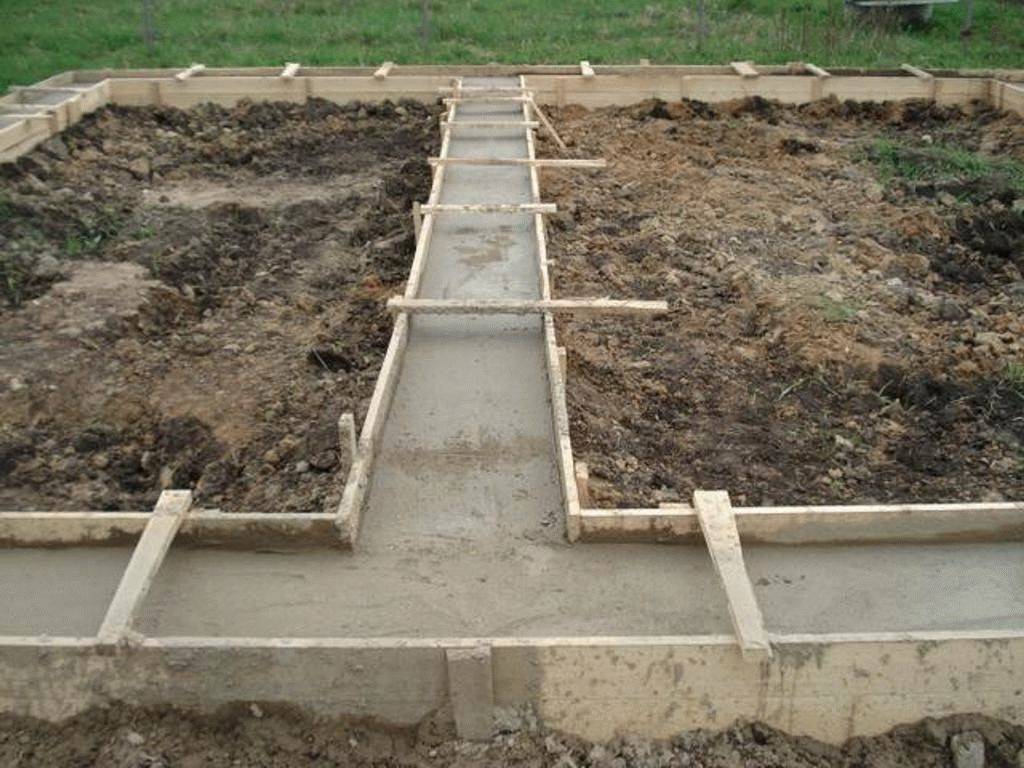

1. Монолитный. Под него необходима траншея по всему периметру строения, с учетом перегородок. Строительная смесь заливается на месте в процессе работ.
2. Сборный. Готовые заводские блоки устанавливают в траншеи, после соединяют и укрепляют бетоном. Для зданий с цоколем и подземными помещениями не подходит, высок риск протечки по швам.

Технология ограждения основания

Для того чтобы избежать серьезных последствий, довольно часто используется ограждение котлованов. Для этого применяется технология монтажа шпунтов. Это локализует проседание грунта и исключает его характерные изменения. Они происходят лишь в области ведения строительных работ. Другие здания при таком ограждении оказываются защищены от повреждений и деформаций.

Методика заключается в установке свай, которые изготавливаются из разных материалов. Они находятся рядом друг с другом. Крепление котлована может проводиться с помощью опор в виде временных ограждений. Это касается деревянных свай, которые со временем теряют свою целостность, поэтому используются редко. Всё чаще строители отдают предпочтение металлическим шпунтам, которые могут быть использованы многократно.

Готовим инструменты

При строительстве фундамента важен хороший инструмент. Поскольку оно включает несколько видов работ, инструментов понадобится много.

Во время разметки участка пригодятся:

• Геодезический нивелир;
• Строительный уровень;
• Рулетка длиной не менее 20 метров;
• Колья, прочная нить или леска.

Земляные работы и установка опалубки невозможны без следующих предметов:

• Штыковые и совковые лопаты либо средства механизированной копки;
• Емкости, чтобы транспортировать землю;
• Рулетка, метровая линейка, маркер;
• Доски, деревянные брусья и рейки;
• Гвозди, саморезы по дереву;
• Молоток, киянка;
• Отвертка или шуруповерт.

На следующих этапах понадобятся инструменты для работы с арматурой и бетоном, а также вспомогательные материалы, с помощью которых выполняется их увязка друг с другом.

Планируем свои возможности

Не оставляйте котлован до следующего года – это может снизить его прочность

Перед началом любого строительства необходимо тщательно распланировать весь ход работ. Для этого следует знать, как правильно и в какой последовательности ведутся работы. Наиболее частой ошибкой является замачивание котлована или устройство ленточного фундамента без дома.

Иногда, загодя роется котлован под фундамент, а само устройство фундамента переносится на следующий год. Обычно так поступают для экономии времени, чтобы начать заливку фундамента ранней весной в выкопанную траншею, не дожидаясь, пока грунт полностью оттает. Такие действия могут привести к снижению прочности и несущих характеристик фундамента. Полный цикл работ по устройству ленточного фундамента, от вкапывания траншеи до обратной засыпки, следует выполнять в один сезон в кратчайшие сроки. О том, как готовить котлован под фундамент, смотрите в этом видео:

Иногда встречаются ситуации, в которых после устройства бетонного основания, строительство замораживается на несколько лет. При правильной консервации объекта потери будут минимальными.

Но чаще из-за неправильного сохранения происходит подъем фундамента, как результат морозного пучения почвы.

При проектировании учитывается масса всего дома, поэтому легкость бетонного основания не рассчитана на силу пучения. В такой ситуации вполне вероятны физические разрушения в основании.

Планируя строительство дома, рассчитывайте свои силы и возможности.

Приступая к реализации вопроса, как выкопать фундамент вручную, необходимо быть уверенным, что работы по возведению, как минимум первого этажа здания, будут закончены в этом сезоне.

Разметка фундамента

После выбора места строительства на участке могут потребоваться первичные земельные работы — сглаживание неровностей рельефа, выкорчевывание деревьев и кустарников, удаление крупных камней. С помощью геодезических нивелиров контролируют профиль местности. Затем приступают к разметке фундамента, которая обычно выполняется методом «золотого треугольника».

Представьте геометрическую фигуру в виде прямоугольного треугольника с катетами длиной 3 метра и 4 метра. Воспользовавшись теоремой Пифагора, несложно определить, что длина его гипотенузы составит ровно 5 метров. Это и есть «золотой треугольник», который поможет правильно разметить углы фундамента. Работа проводится в четыре этапа:

Устанавливается первый, «отправной» колышек внешнего периметра.

От отправного колышка по направлению одной из стен отмеряют 4 метра, отмечают ещё одним колышком.

Воспользовавшись простым угольником или «на глазок» отмеряют 3 метра от отправного колышка перпендикулярно четырехметровой отметке, вновь ставят колышек.

Контролируют расстояние межу колышками № 2 и 3 — оно делается ровно 5 метров. Если расстояние отличается от номинального, колья переставляют, постоянно контролируя длины сторон треугольника.

Аналогичным методом размечают все остальные углы внешнего периметра. Когда их места точно определены, угловые колья соединяют нитью или леской. Внутренний периметр размечают с помощью рулетки. Поверить точность разметки можно, сравнив диагонали в прямоугольном фундаменте. Их длины делают равными.

Минусы траншеекопателей

Траншеекопатели имеют множество преимуществ, однако потребители отмечают и их минусы. Среди прочих и первых следует выделить высокую стоимость. Она порой влияет на то, что покупатель не может позволить себе такую узкопрофильную технику, ведь пользоваться ею приходится нечасто. Еще одним минусом можно назвать дорогую аренду техники. Кроме того, пользоваться ею можно, лишь имея определенные навыки. А вот если вы всё же приобрели подобное оборудование, то можете столкнуться с проблемой его хранения, ведь для этого потребуется выделять отдельное место.

Впрочем, траншеекопатель в частном хозяйстве может пригодиться лишь один или два раза, когда вы будете осуществлять возведение дома и надворных построек. Поэтому перед приобретением подобного агрегата необходимо трижды подумать, ведь в противном случае вы можете потратиться на нерентабельное приобретение.

Котлован под цоколь. Написано экскаваторщиком

Именно так назвал свою тему на портале участник FORUMHOUSE с ником chichic, где он делится своими знаниями по рытью котлованов.

Я очень давно занимаюсь земляными работами. Начинал ещё в 1991 году как бульдозерист. С 1995 года работаю на экскаваторе. Работаю на полноповоротной машине. За это время накопил огромный опыт рытья котлованов под коттеджи. Однажды ко мне обратился друг, с просьбой помочь выкопать котлован под цокольный этаж. Сначала я хотел написать ему, как это делать правильно по электронной почте, но потом решил выложить всё на портал. Думаю, многим пригодится.

Сначала немного теории. По словам Юрия, копать котлован для подвала надо полноповоротным экскаватором.

Вариант с обычным экскаватором-погрузчиком, т.н. «джисибишкой», или старой «Беларусью» хуже, т.к. эта техника лучше всего подходит для рытья траншей.

Из плюсов JCB отметим компактность машины и возможность проехать своим ходом по небольшому участку.

Выкопать котлован средних размеров опытный экскаваторщик сможет за 8 часов, т.е. за одну рабочую смену. Чтобы сэкономить на оплате труда, лучше искать частника, имеющего свой экскаватор, или договориться с экскаваторщиком, работающим на «, во вне рабочее время.

Вариант: заказать экскаватор в организации специализирующейся на данных работах, скорее всего обойдётся дороже, т.к. в цепочке заказчик-котлован-экскаватор-экскаваторщик слишком много лишних «ртов» — посредников — менеджеров и руководителей. Кроме этого, экскаваторщик от фирмы заинтересован сделать работу не за одну, а за две смены, а поймать опытного человека на намеренном торможении процесса копки застройщик не сможет. А это снова потеря времени и денег.

Итак, первое правило копки котлована — надо не полениться и поискать через друзей и знакомых тех, кто уже строился в поселке, опытного экскаваторщика на своей машине. Такому человеку не придётся объяснять, как копать котлован, а надо только сказать, что нужно выкопать.

Когда я приезжаю на участок, то первым делом выслушиваю заказчика, а потом хожу по месту и присматриваюсь. И даже посмотрев место копки, я не всегда могу сказать, как я буду рыть котлован. Но однозначно говорю, откуда начну и где закончу. Если заказчик начинает сомневаться в моей квалификации, то говорю ему, что по его участку есть с десяток способов копания, и как начну, то выберу самый оптимальный.

Правило второе — застройщик не должен ходить по участку и учить экскаваторщика, как ему работать. Если не уверены в его опыте, ищите другого. Обязанность застройщика — прикинуть последовательность работ на участке. В перечень этих работ в общем (т.к. многое зависит от способа возведения дома и выбранных строительных материалов) входит:

1. Выбрать место для складирования грунта и место расположения земляных отвалов, так чтобы они не мешали вести строительство.
2. Выбрать место, куда будет подъезжать строительная техника — грузовики, миксер с бетоном, подъёмный кран и т.д.
3. Выбрать точное место, где будут складироваться строительные материалы. Чтобы не оказалось так, что разгруженные плиты перекрытия, кирпич, газобетон, дерево на стропилку и т.д. придётся перемещать еще раз, т.к. кран не может подъехать к «коробке» дома из-за куч земли.

Подготовительные работы, расчеты

Перед тем как переходить к расчетам, необходимо провести работы по подготовке территории для дальнейшей застройки.

Определение глубины копа фундамента основывается на расчетах, установленных заранее подготовленными проектными решениями. Правила строительства указывают, что габариты траншеи во всех случаях должны превышать показатель поперечного сечения. Причиной увеличения пространства заключается в системе создания подстилки из щебня и песка, установки опалубки и создания слоя для защиты от влаги уже после затвердения смеси.

Глубина должна составлять примерно на 25-30 сантиметров больше заглубления ленты. В ширину – на 60 сантиметров больше снаружи, а внутри – на 30 сантиметров. Поэтому траншея может достигать одного метра в ширину. Это нужно для комфортного проведения работ и вынимания земли. Если грунт имеет свойство осыпаться, то при раскопке траншеи учитывают угол наклона стенок, который зависит от типа почвы.

Слои почвы должны сниматься с максимальным учетом горизонтального положения, что необходимо для сохранения естественной плотности.

Нанесение разметки на участок

Правильная разметка – основа качества работ по прокладыванию траншей. Варианты:

• с помощью измерительных приборов: теодолит, лазерные нивелир и уровень.
• ручной способ с применением шнура, рулетки, колышков и гидроуровня.

Разметка формирует геометрически правильную форму здания, переносит план дома на участок, определяет положение относительно границ территории.

Как сделать разметку самостоятельно:

1. Определите базовую линию. Это положение одной из стен домов относительно других объектов (забора, построек, границ участка). Проводится на расстоянии не менее 3 метров под прямым углом от ориентира с помощью металлической рулетки. Вбивают 2 колышка, между ними натягивается шнур. Длина соответствует габаритам стены.

2. Постройте прямые углы по контуру будущего строения. Используйте готовые небольшие прямые уголки из деревянных досок или правило Пифагора. Отмерьте длину перпендикулярной стены и поставьте колышек, протяните шнур. Проверка угла: на получившихся линиях из шнура отделите с одной стороны 3 м, с другой 4 м. Вбейте контрольные колышки, к одному из них привяжите шнур длиной 5 м. Другой конец протяните по диагонали ко второму колышку, длина шнура должна совпасть. Если получился прямоугольный треугольник со сторонами 3 и 4 м, диагональю 5 м, значит все верно. Если нет, надо корректировать угол, пока не совпадет. Остальные углы строить по той же схеме, обязательно проверять.
3. Для ленточного фундамента установите «скамеечки»: два колышка, соединенные между собой шнуром на ширину траншеи. Контур получится объемный, из двух линий по границе.
4. Границы несущих стен очерчиваются также, ориентируйтесь на план дома при нанесении разметки.

Подготовка и полезные рекомендации

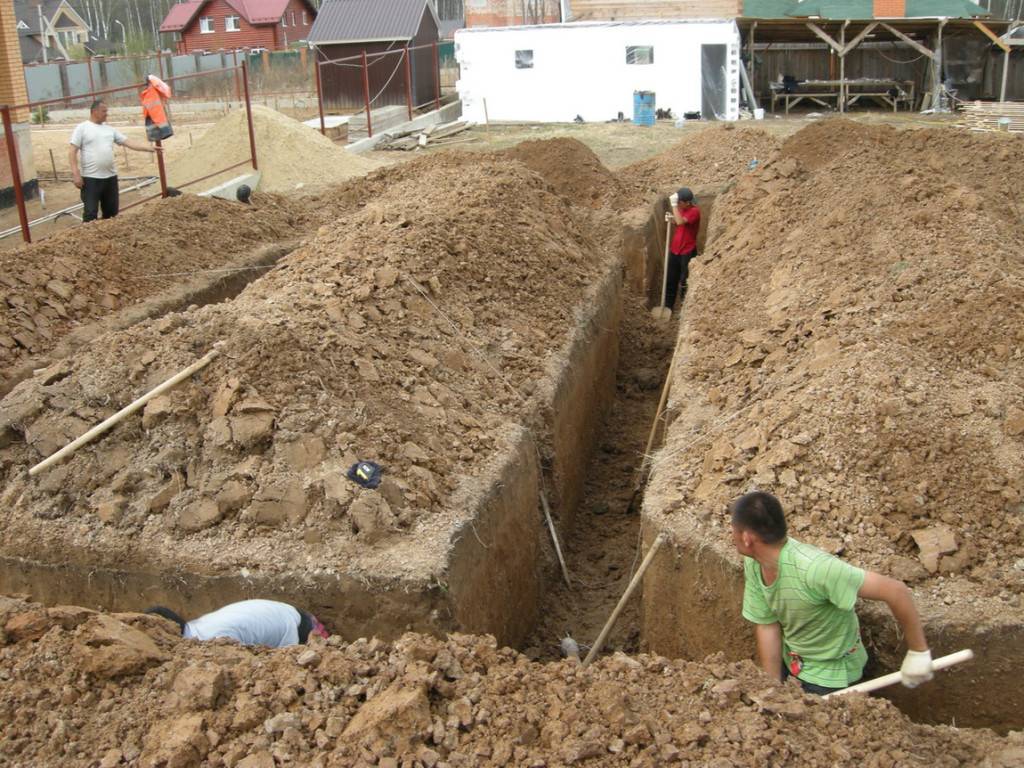

Траншея под ленточный фундамент

Идеальный вариант выкопать траншею под ленточный фундамент – использование специальной техники. Но не всегда это возможно. Также много людей предпочитают экономить или же создать дом собственноручно – для них это просто принципиально

В таком случае перед началом работы нужно обратить внимание на несколько моментов:

Оценка свойств грунта. Без изучения хотя бы основных характеристик почвы, существует вероятность выбрать неправильную глубину и ширину основания, что может закончиться плачевно или же приведет к бессмысленной трате материалов.
Очистка территории. Началу работы должна предшествовать подготовка площадки под будущий дом или другое сооружение. Избавьтесь от всей растительности и корней.
Правильные расчеты

Сооружая ленточный фундамент или любой другой, важно проводить работу по уже созданному проекту. Это убережет от ряда ошибок и станет гарантией долговечности здания.

Рытье траншеи в недоступном для техники месте

Для малоэтажного строительства наиболее часто выбирают ленточный фундамент. Такой выбор позволит соорудить надежный дом, при условии определения правильной глубины и ширины.

Ширину выбирают в полном соответствии с толщиной стен и особых проблем с этим параметром нет. Глубина же редко определяется с помощью специалистов (многие просто экономят на этом). Поэтому вместо профессионального расчета используется опыт соседей или спрашивается совет у знакомых строителей. Много домов, сооруженных без специальных исчислений, стоят многие годы, но существует большой риск «прогадать».

При самостоятельной работе мало кто уделяет должное внимание и армированию. О создании каркаса речи идти вообще не может

Его заменяют брошенные в траншею металлические прутья. Это выглядит примерно так:

• Готовится траншея.
• Она на 50% заполняется гравием.
• Сверху бросают прутья для армирования.
• Заливается бетон.

В большинстве случаев такой ленточный фундамент под дом имеет ширину 0.4-0.5 м.

Технология (если этот процесс можно так назвать), описанная выше, считается заведомо неправильной по ряду причин:

• Глубина и ширина траншеи зависит исключительно от показателя необходимой несущей способности основания, свойств грунта (на них может влиять даже пора года).
• Гравийная подушка обеспечивает равномерность подачи нагрузки от основания на почву. В случае если она не была утрамбована, произойдет проседание в участках с неровным дном траншеи и целесообразность использования подушки будет сомнительной: она не сможет выполнять поставленную задачу. Утрамбовка проводится «послойно» с помощью специального оборудования: виброкатка или виброплощадки. Толщина подушки должна быть больше 0.15м, а иногда превышает и 1 м. до
• Без правильного изготовления каркаса армирования, выполненного из прутьев оптимального в конкретном случае диаметра и сечения, фундамент не будет иметь достаточное сопротивление растягивающей нагрузке. Даже при использовании бетона высоких марок, он будет хорошо выдерживать только давление на свою поверхность. Расположение прутков исключительно в средине основания и на 50% не поможет достичь необходимых показателей сопротивления растягивающим нагрузкам. В результате пойдут трещины по всему дому.

Все процессы необходимо выполнять с технологической точки зрения правильно – это станет гарантом прочного и долговечного основания.

Виды котлованов

Решив заняться устройством траншеи под фундамент, следует четко представлять, какой тип котлована необходим. Данное условие зависит от разновидности фундаментной конструкции, определенной к заливке проектным планом и чертежами.

Существуют определенные параметры, по которым фундаментные котлованы распределяются на несколько категорий, связанных с наличием либо отсутствием следующих условий:

• откосов и их количества;
• угловых креплений;
• вертикально наклонных стен.

Есть еще одно условие, определяющее, как называется яма под фундамент – котлован или траншея.

Под обустройство ленточного фундамента копается по всему периметру и местах установки внутренних несущих стен траншея. Под заливку фундаментной плиты минимальные размеры котлована должны соответствовать площади строящегося здания.

Если кто-то не знает, как выкопать фундамент под дом своими руками, их вниманию предлагается список первоочередных земляных работ:

• определяется тип почвенного состава, проводится его экспертиза;
• уточняются технические параметры сооружения, чтобы определить максимальную нагрузку на основание;

• выполняется расчет глубины котлована или траншеи;
• уточняются климатические условия региона для выявления сезонных подвижек почвы.

Как разработать котлован: спецтехника или ручной труд?

В большинстве случаев при относительно небольших объемах земляных работ, ручной труд землекопов обходится дешевле, чем аренда спецтехники. Здесь все определяют размеры и форма котлована, которые зависят от параметров запланированной постройки. Если объем предстоящих земляных работ не слишком велик, то выгоднее будет привлечь бригаду землекопов. Но если требуется вырыть большой котлован под серьезное здание, без спецтехники обойтись практически невозможно.

Кроме того, случается, что для применения спецтехники нет технической возможности. Это бывает, если отсутствует свободный проезд на участок, либо, если площадка располагается на склоне, крутизна которого делает применение спецтехники невозможным.

Разметка фундамента

После выбора места строительства на участке могут потребоваться первичные земельные работы — сглаживание неровностей рельефа, выкорчевывание деревьев и кустарников, удаление крупных камней. С помощью геодезических нивелиров контролируют профиль местности. Затем приступают к разметке фундамента, которая обычно выполняется методом «золотого треугольника».

Представьте геометрическую фигуру в виде прямоугольного треугольника с катетами длиной 3 метра и 4 метра. Воспользовавшись теоремой Пифагора, несложно определить, что длина его гипотенузы составит ровно 5 метров. Это и есть «золотой треугольник», который поможет правильно разметить углы фундамента. Работа проводится в четыре этапа:

Устанавливается первый, «отправной» колышек внешнего периметра.

От отправного колышка по направлению одной из стен отмеряют 4 метра, отмечают ещё одним колышком.

Воспользовавшись простым угольником или «на глазок» отмеряют 3 метра от отправного колышка перпендикулярно четырехметровой отметке, вновь ставят колышек.

Контролируют расстояние межу колышками № 2 и 3 — оно делается ровно 5 метров. Если расстояние отличается от номинального, колья переставляют, постоянно контролируя длины сторон треугольника.

Аналогичным методом размечают все остальные углы внешнего периметра. Когда их места точно определены, угловые колья соединяют нитью или леской. Внутренний периметр размечают с помощью рулетки. Поверить точность разметки можно, сравнив диагонали в прямоугольном фундаменте. Их длины делают равными.

Форма и размеры котлована под фундамент

Форма котлована напрямую зависит от основания постройки.

Под частный дом принято делать котлован прямоугольной формы, под ленточный фундамент роется траншея.

Для столбчатого фундамента делается скважина с помощью спецтехники.

А вот ширина и глубина котлована определяется в зависимости от расположения грунтовых вод и промерзания почты.

Подошву основания необходимо погружать на 40 см ниже, чем глубина промерзания почвы. А что касается грунтовых вод, то котлован должен находиться выше них.

При расчете размеров котлована под фундамент стоит придерживаться основных правил: ширина и длина фундамента должна быть на 30-40 см больше фасада постройки.

От качества фундамента напрямую зависит долговечность и надёжность постройки. Поэтому при его укладке необходимо соблюдать все нормы и стандарты.

Опытные специалисты должны быть знакомы с технологией рытья котлована. Если вы не имеете опыта в данной сфере строительства, обязательно обратитесь к профессионалам. Для качественного основания фундамента потребуется нанять несколько опытных специалистов. Они возьмут пробу грунта и выяснят его вид и характеристики с помощью специальной экспертизы.

Внимание: проводить экспертизу грунта желательно перед покупкой участка.

А большинство людей на этом этапе допускают ошибки. Поэтому в дальнейшем сталкиваются с необходимостью продать участок, который не подходит под строительство.

После проведения удачной экспертизы на пробу грунта можно приступать к работе:

1. Для начала снимается верхний слой почвы, на котором находится растительность. Снять этот слой необходимо на всей территории будущей постройки.
2. Для отмостки стоит захватить по одному метру с каждой стороны.

Высота растительного слоя не должна превышать 30 см. Но если высота плодородного слоя на участке меньше, то и высота снимаемого слоя должна быть меньше. Выбрасывать данную землю не стоит. Её можно будет расположить на участке, где вы будете высаживать культурные растения.

Следующим этапом будет разработка грунта, который в дальнейшем надо вывезти с участка. Вывоз грунта рекомендуется делать сразу, а не откладывать на потом. Так как он займёт много места на участке. Для вывоза грунта потребуется нанять спецтехнику.

Что касается самой технологии рытья котлована, то этот процесс можно выполнять вручную или с помощью тяжелой техники. Земляные работы при рытье котлована делятся на такие этапы:

1. Подготовительный процесс.
2. Копка котлована, в этот процесс входят:

• расчёт размера и объёма работ;
• разработка грунта вручную или экскаватором ( выемка и засыпка земли);
• отвод воды;
• доработка котлована вручную.

Ленточный и столбчатый фундамент можно рыть вручную. Это займёт больше времени, но обойдётся значительно дешевле, чем аренда спецтехники. Также ручной способ рытья котлована под фундамент применяется на тех участках, где нет возможности организовать подъезд спецтехники.

Рытьё котлованов экскаватором проводится оперативно и эффективно. Если вместе с экскаватором нанять несколько самосвалов для вывоза грунта, работа пройдёт ещё быстрее. Какой экскаватор выбрать гусеничный или колесный, зависит от структуры грунта. Если необходимо рыть глубокий котлован. то его стенки могут обваливаться. Поэтому заранее надо принять меры по предотвращению сползания грунта.

Что представляет собой котлованная яма?

Выемка в грунте определенного размера, предусмотренная планом земляных работ и предназначенная для обустройства основы возводимой постройки, называется котлованом. Он имеет собственные размеры и различные формы.

Его габариты – высота, ширина, площадь и объем находятся в прямой зависимости от:

• географических особенностей области;
• уровня залегания грунта;
• условий эксплуатации будущей постройки;
• способности к почвенному промерзанию.

Углубления в земле принимают на себя нагрузку от возводимой конструкции, поэтому должны быть сделаны глубоко и надежно.

Здесь имеют значение:

• период осуществления работ;
• размеры и форма;
• запланированный порядок действий;
• выбор нужной техники.

План-чертеж земляных работ может выглядеть так:

Правильная организация рытья земли заключается в учете показателей уровня грунтовых вод, а также во взятии проб грунта, с целью ее исследования. В лабораторных условиях проводятся химические и геологические опыты, которые определяют качество и плотность грунтового материала.

Такие исследования помогают с допустимостью строительства дома в конкретном месте, на основании чего, инженер проектирует чертеж.

Разработка котлована проводится по всем правилам. В начале и конце работ (сдача готового объекта) обязательно составляются акты, с приложенной сметой по затратам на технику, оборудование, количество привлеченных работников.

Какой фундамент подойдет

Существует 4 основные разновидности фундаментов:

По способу монтажа фундаменты под коттедж из газобетона могут быть монолитными или сборными. Первый вариант используют чаще в виду его простоты.

Чем руководствуются специалисты при выборе типа конструкции:

• массой здания/строения;
• типом грунта;
• наличием грунтовых вод.

Ленточный фундамент под газоблоки

Самый распространенный тип фундаментов под любые дома – ленточный. Его конструкция подходит для установки на пучинистых, песчаных и прочных грунтах. Лента представляет собой замкнутый контур, расположенный под всеми наружными и внутренними стенами.

Для облегченного газобетонного дома установка массивного фундамента не потребуется – запас прочности и расходы на монтаж и материалы не оправдают себя в процессе эксплуатации сооружения. Для такого оптимально принять мелкозаглубленную конструкцию.

Основные пункты расчета:

• ширина фундамента должна быть больше, чем толщина стены на 50 мм и более;
• высота стенки основания должна возвышаться над уровнем земли минимум на 30 см. Это необходимо для защиты газобетона от намокания;
• марка бетона для заливки тела фундамента – не ниже М300, можно М400, но более нецелесообразно;
• конструкцию следует армировать прутками диаметром 10-12 мм с шагом не менее 15 – 20 см.

Глубина заложения подошвы облегченного основания под стены из газобетона зависит от глубины промерзания грунта в регионе:

• 0,5…0,8 м при промерзании 1 м;
• 0,75…0,9 м при промерзании 1,5 метра;
• 1,0…1,2 м при промерзании 1,5 м и глубже.

Заглубление производится одинаково для фундамента из блоков и монолита. К величине необходимо прибавить еще 10-15 см для песчаной подсыпки и бетонирования.

Свайный фундамент – решение для строительства на слабых грунтах с низким залеганием несущих пластов (пески, глинистые почвы). Для одноэтажного и двухэтажного здания из газобетона достаточно использовать сваи винтовые, сделанные из полых труб с наконечником, буронабивные (созданные непосредственно в грунте).

Чтобы подобрать сваи нужной длины, необходимо исследовать грунты и рельеф местности. Конструкция дает возможность строительства на неровной площадке без потребности в дорогостоящих земляных работах.

Если основание стабильное под всей площадью будущего дома, то разница в длинах труб будет равна величине рельефного перепада. Подходящий для строительства дома диаметр свай – 133 мм. Изделия с меньшими параметрами предназначены для более легких построек из газобетона и навесов, поэтому экономить на сваях опасно.

Располагают свайные опоры по периметру домика и под его несущими стенами в пересечениях, углах и по длине с шагом не менее 1,5 метров. На установленные опоры монтируют ростверк из металла (в данном случае) – именно на него будут опираться стены строящегося дома.

• подходят для установки на слабых грунтах;
• небольшая стоимость изделий и их монтажа;
• высокая несущая способность;
• возможность установки на неровной местности;
• сваи могут быть выбраны в качестве несущей конструкции на грунтах с высоким уровнем грунтовых вод.

К недостаткам относится сложность (чаще невозможность) обустройства подвала и потребность в усиленной теплоизоляции пола первого этажа.

Столбчатый фундамент

Этот тип несущих конструкций имеет место, но под частный дом из газоблоков устройство такого фундамента недопустимо – слишком малая несущая способность. Конечно, можно установить ростверковую систему на опоры из кирпича или бетона, но лучше оставить этот вариант для гаража, бани или беседки.

Плиты

Плитное основание подойдет для возведения дома из блоков газобетона на пучинистых и подвижных грунтах. Оно представляет собой монолитную подушку под всю площадь здания. Такая конструкция стоит немало, но сравнительно проста в монтаже, который можно осуществить своими руками:

В грунте выкапывают котлован глубиной 40-50 см.
На дно насыпают песок слоем толщиной 10-15 см, прокладывают его геотекстилем (рекомендуется).
Сверху насыпают гравий. Иногда песок и гравий смешивают и делают общую засыпку.
Далее укладывают гидроизоляцию, предназначенную для защиты поднимающихся грунтовых вод (2-3 слоя рубероида).
Устанавливают опалубку по периметру конструкции.
Затем укладывают арматурный каркас. Он рассчитывается с учетом размера и массы дома, поступающих нагрузок от грунта. Используемая арматура – d14 и более.
Заливают бетонный раствор марки М300 и более

Важно делать это равномерно, чтобы все участки схватывались равномерно.

Какой формы должна быть яма?

Многие знают, что форма котлована под фундамент зависит именно от основания постройки. Так, например, под частный дом необходимо рыть котлован прямоугольной формы, а под фундамент ленточного типа стоит рыть так называемую траншею. Если основание столбчатого типа, то требуется сделать так называемые скважины, для которых применяется специальная техника.

Котлован правильной формы раскопан спецтехникой

Что касается глубины и ширины, то здесь немного посложнее. Как правило, глубина ямы будет зависеть от расположения грунтовых вод, а также и от промерзания грунта. При этом необходимо помнить, что подошва основания должна быть погружена в землю на 30-40 см ниже, чем глубина промерзания грунтового покрытия. А что касается грунтовых вод, то котлован должен быть выше их. Так, между этими параметрами нужно найти некий баланс.

Каковы должны быть размеры котлована под фундамент? Здесь важно помнить одно простое правило: фундамент должен быть по ширине и длине на 30-40 см длиннее и шире фасада постройки (это на 15-20 см с каждой стороны). Важно знать еще одно правило: зависимость габаритов ямы от глубины залегания фундамента

Если представить фундамент в поперечном разрезе, то он будет напоминать по форме трапецию. Это такое правило безопасности. Считается, что в этом случае постройка стоит более устойчиво.

Данные нормы должны строго соблюдаться. Помните, что фундамент – это очень важная часть всей постройки. Именно от того, насколько точно будут определены размеры, будет зависеть устойчивость дома.
