Делаем складную чердачную лестницу самостоятельно

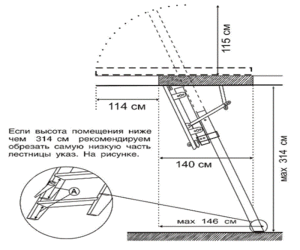

Параметры и особенности чертежей складных чердачных лестниц

Есть важные моменты, которые нужно принять во внимание при расчётах. Прежде всего, конечно, длина и расположение лестницы

Аксиомой является то, что чем удобнее лестница в использовании, тем больше она занимает места в помещении

Прежде всего, конечно, длина и расположение лестницы. Аксиомой является то, что чем удобнее лестница в использовании, тем больше она занимает места в помещении.

Но даже если вы остро нуждаетесь в экономии пространства, есть вещи, которые в любом случае нужно соблюдать при составлении проекта:

• не стоит делать лестницу круче, чем под 45 градусов. Исключение возможно только в том случае, если вы собираетесь подниматься на чердак крайне редко;
• при расчёте длины лестничной конструкции учитывается не только расстояние от лаза до пола, но и обязательно толщина перекрытия;
• не стоит отказываться от поручней, даже если лестница узкая. Их наличие делает конструкцию безопасной.

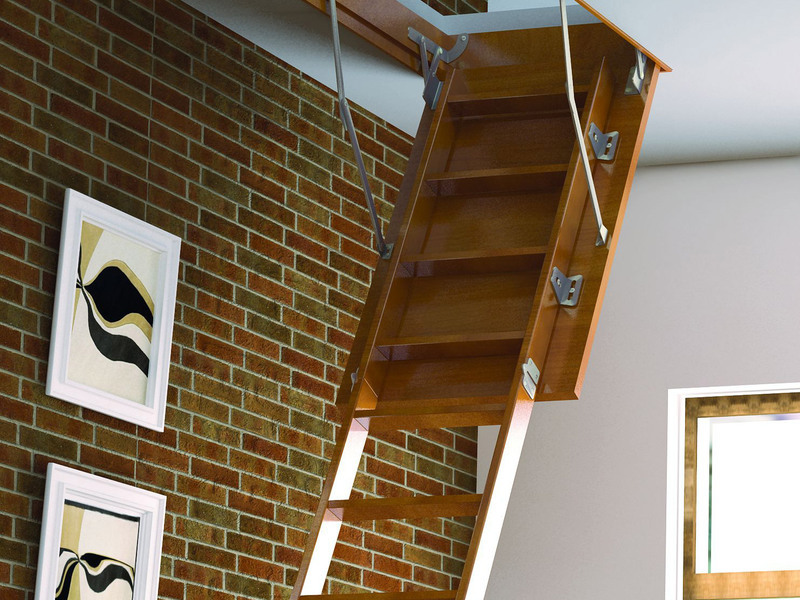

Складные лестницы на чердак считаются самыми удобными и экономными в плане занимаемого места.

При расчётах определяют расстояние между ступенями. Для складной лестницы оптимальным является 21 см. Ширина проступи для таких конструкций от 15 до 21 см. Учитывая стандартную высоту потолков в жилых помещениях, в чердачной лестнице может быть от 10 до 15 ступенек.

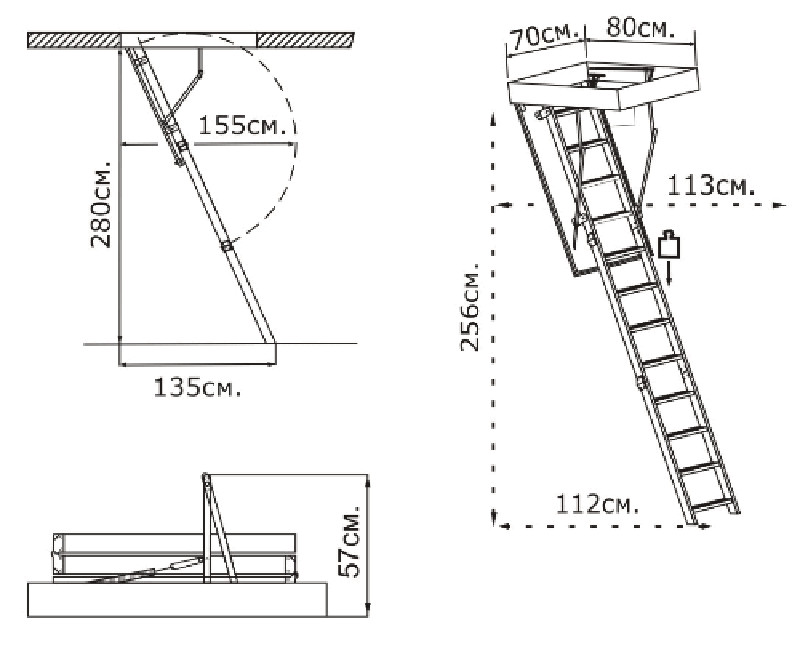

Проект для двухсекционных лестниц

Для расчёта лестницы на чердак удобно применять формулу, где длину конструкции вычисляют так: длина = высота/sin угла наклона.

Пример: при высоте потолка 3,0 метра и угле наклона лестницы в 45° её длина будет равна 3,0/0,7071 = 4,24 м.

Мастера советуют сделать припуск на подгонку чердачной лестницы, чтобы при необходимости уменьшить её, а не наращивать.

Чтобы люк лаза открывался без препятствий, нужно соблюсти два требования. Первое: со всех сторон проёма оставить зазоры по 5–7 мм, т. е. если лаз имеет габариты 100 на 120 см, размеры крышки должны быть 99 х 119 см. Второе: люк должен быть шире лестницы примерно на 10%

Длина секций на первый взгляд рассчитывается простым делением общей длины, но тут важно учитывать количество и высоту ступеней. Возможно, придётся сделать секции разными, чтобы не нарушать расположение опор

Лестницы с креплением на тетиву

Лестничные конструкции с креплением на тетиву – довольно массивное сооружение, в котором для проступей используются балки и под ступенями монтируются тяжи. Но они выгодны в ремонте: можно без особых потерь снять часть ступеней или даже весь марш, чтобы их отреставрировать или полностью заменить.

Тетиву делают из металла, дерева, пластика или композитных материалов. При выборе деревянной тетивы подбирают не хвойные породы, поскольку, например, сосна не имеет достаточной износостойкости для таких целей.

Тетива у лестницы может иметь разную форму: быть прямой, спиральной или изогнутой. Для крепления на одну тетиву используют специальные заготовки из металла или клееного бруса.

Складные лестницы с возможностью убирать конструкцию на чердак

Лестницы-трансформеры, которые полностью убираются из помещения, – отличный вариант для экономии площади. Такие конструкции есть в продаже, они идут в комплекте с люком, потому что механизм интегрирован с кожухом. Люк в таких конструкциях сразу предлагается с утеплением, что очень удобно.

Единственный нюанс: чтобы конструкция удачно вписалась в лаз, придётся сделать его не квадратным, а вытянутым в длину.

Ещё один вариант складных лестниц, которые полностью убираются из помещения, – телескопические конструкции. Такие устройства для подъёма помещаются даже в очень ограниченном пространстве, например на небольшой лестничной площадке.

Лестницы-гармошки – тоже неплохой выбор, особенно если у вас маленький люк на чердак, который к тому же плотно прилагает к стене, а не расположен от неё на расстоянии.

Стационарный вариант

При наличии достаточного места, можно установить и стационарные лестнички для чердака. Такой способ лучше применить только когда чердак используется постоянно, например, при ремонте. Стационарные лестницы тоже различают по видам. Существуют:

• с одним маршем;
• винтовая.

Лестница с одним маршем

Самый простой вариант – модель с одним маршем (пролётом), то есть она сделана от пола до потолка одной цельной конструкцией. Материал выбирают либо из металла, либо из дерева. Все части лестницы должны быть закреплены между собой.

Можно использовать способ крепления на кобылки. То есть с помощью деревянных подпорок элементы лестницы соединяются деревянными колышками. Подборки должны быть выровнены так: одна сторона выровнена прямо, а вторая отрезается под балку для ступеней (косоур).

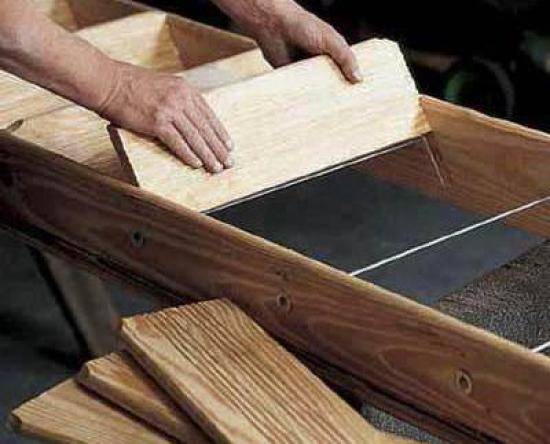

Доска для ступени должна быть не менее 36 мм. Ступени крепятся к косоурам саморезами, стыки обрабатывают клеем. Такой простой вариант подойдёт, если нет необходимости в кровати рядом.

Размеры основных составных частей стационарной чердачной лестницы

Лестница с одним пролётом занимает слишком много места, но можно внести корректировку. Можно сделать изгиб под прямым углом (экономит пространство), поворот на определенный градус. Такой тип называется поворотным маршевым. Ещё есть четверть оборотные (угол 90 градусов), полу оборотные (угол 180 градусов).

Если расположить треугольные деревянные ступеньки в стороны, а узкие поочередно навстречу, то получится конструкция «утиный шаг». Другими словами, шаг под правую и левую ногу.

Винтовая лестница

Винтовая лестница на чердак подойдёт для небольшой комнаты. Может быть, она и не так удобна в использовании, как маршевая, но выглядит более интересно.

Тем более, не так часто она будет использоваться. Они различаются на:

• имеющие опоры в виде столба в центре;
• удалённые от стен, ступени закреплены на столбе;
• сделанные из монолитного стального столба, на него упираются ступени.

Винтовая лестница имеет намного меньшие габариты, чем пролётная, поэтому останется место и для кровати. Для несущего элемента можно взять трубу из металла, на которую сваркой будут крепиться ступени.

Перечнь необходимых измерений, которые нужно провести перед монтажом чердачной лестницы

При деревянном покрытии вертикальная стойка закрепляется с помощью анкеров. Для крепления ступеней на стойку, с узкой стороны каждой ступени делают отверстия как у стойки. Далее ступеньки с помощью втулок устанавливаются с учётом высоты вертикальной поверхности.

В горизонтальные поверхности и втулки прокладываются шайбы, чтобы предохранить дерево от деформации. Втулки нужно замерять путём прибавления размера всех шайб. Все последующие за первой ступени укладываются как бы внахлёст и закрепляются.

Для расчётов размеров элементов, нужно заранее приготовить чертежи (как и для кровати). Изготовление винтовой лестницы своими руками не создаст затруднений, вопрос больше во времени.

Если размеры помещения не подходят для установки внутри дома и для кровати, то стационарный вариант устанавливается со стороны улицы. Наружная конструкция может быть больших размеров, а значит более удобная и безопасная. С другой стороны, наверх можно будет попасть только снаружи, что не очень комфортно зимой, например.

Расчёт полувинтовой чердачно лестницы

Особой популярностью пользуются приставные лестницы, как внутренние, так и наружные. Для такого типа сделать люк проще всего – не нужны дополнительные укрепления и петли. Но есть неудобства каждый раз убирать её, к тому же она занимает место при хранении. Это самый бюджетный вариант.

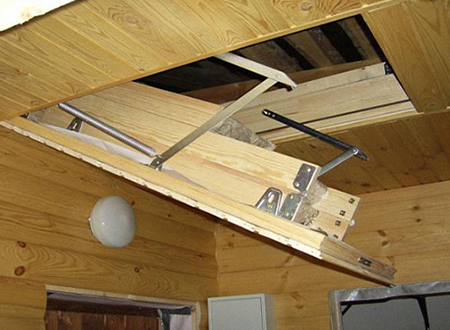

Делаем люк

Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.

Люк для чердачной лестницы.

Порядок выполнения работ:

1. Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально закрывался.
2. Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.
3. На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
4. Чтобы соблюсти диагонали, привинчивают косынки.
5. Последующий этап — крепление фанеры.
6. Готовую крышку примеряют, а затем устанавливается защелка на проеме.
7. Чтобы крышка открывалась без помех, в проеме устанавливают ручку.

Полученная конструкция должна открываться легко и беспрепятственно.

Пример самодельного чердачного люка с металлопластиковой крышкой.

Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой.

После выполненных работ остается заключительный этап – декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со стенами. Иногда вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

Технология реализации проекта

Следуя определенной технологии, можно быстро и качественно реализовать даже сложный проект. Итак, если вы выбрали металл в качестве основного материала, то помните, что осуществляются такие этапы:

• чертеж наносится на листы картона;
• вырезаются картонные элементы будущего изделия;
• на полосках из металла наносится разметка шарнира и подготавливаются специальные отверстия;
• подготовленные детали фиксируются между собой;
• замеряется необходимый угол и раздвигается конструкция в соответствии с полученными параметрами;
• на металлических листах наносится разметка тех мест, которые будут впоследствии перекрыты уголками;
• с помощью специального инструмента вырезаются элементы;
• придается эстетичный внешний вид объекта;
• существующие углы закругляются;
• скрепляются заготовки попарно.

Перед тем, как приступать к работам, установите временную лестницу

Как видите, технология работы по реализации проекта лестницы собственноручно достаточно проста. Она распространяется не только на металлические объекты, но и на деревянные изделия.

Не бойтесь трудностей, ведь технология осуществления строительства лестницы только на первый взгляд может показаться вам проблематичной и требующей опыта в строительной индустрии. Приложение оптимального количества усилий поможет вам добиться максимального результата.

Чердачная лесинка из двух секций

Конструкция

Берем приготовленную заранее деревянную лестницу нужного размера. Внизу и вверху нее закрепляем по ширине пару брусков: нижний жестко, а верхний на петли. Отмерив две трети от всей ее длины, разрезаем ножовкой лестницу. Получаем две части конструкции: нижняя будет более короткой, а верхняя длинной.

Закрепляем по диагонали пару реек для обеспечения жесткости. С помощью петель соединяем имеющиеся части. Верхний брусок закрепляем под люком анкерными болтами. Нижнюю часть фиксируем крючком, чтобы она не раскрывалась самостоятельно. На косоуре, над местом распила, располагается петля. Готовая складная лестница фиксируется к поверхности стены.

У нас получилась довольно удобная и . Главным ее минусом можно считать незаконченный внешний вид – все бруски и крепежи оказываются на виду. Но функции свои наше устройство будет выполнять исправно, и полностью решит проблему с подъемом на чердак и спуском оттуда.

Установка складного устройства

Складное устройство будет выполнено на тетивах.

Складные чердачные лестницы сегодня получили широкую популярность. Эта конструкция соединила в себе сразу 2 важных преимущества: экономия пространства в помещении за счет сборной системы лестницы, и во-вторых, возможность комфортного и безопасного доступа к чердаку. Сборная лестница не требует особого ухода, просто монтировать и без особых усилий сделать своими руками.

Чердачное помещение в жилом доме, как правило, является местом хранения ненужных вещей, которые годами копятся там, и количество их возрастает, либо же на чердаке обустраивают полноценную дополнительную комнату. И с каждый годом возрастает количество тех, кто пытается облагородить это помещение. В старых домах советской эпохи вход на чердак обычно делали с улицы. Под окном стояла огромная стремянка, которая вела на чердак. А уже в нашем современном веке люди стали обустраивать чердаки с тем учетом, чтобы попасть туда можно было, находясь непосредственно в доме. Это незаменимый атрибут в частном доме, чердачную лестницу также можно использовать на гараже или в мастерской.

Какими бы функциями ни обладало это помещение в вашем доме, попасть туда реально только с помощью лестницы, которая станет связующим звеном между двумя этажами.

В данном случае речь идет о лестнице чердачной, складного типа, которая, ввиду своей конструкции, занимает не много места и является наиболее подходящим вариантом в качестве средства перемещения с первого этажа на второй.

В магазинах присутствует широкий выбор данных конструкций, однако не все они могут соответствовать требованиям покупателя. Куда проще и дешевле сделать складную лестницу своими руками, владея навыками работы со строительными инструментами, и без посторонней помощи

В этом деле важно составить правильный чертеж и следовать его указаниям

Чердачные лестницы складного и раздвижного типа экономят свободное пространство на нижнем этаже, гарантируют безопасный подъем, а также при необходимости, могут быть препятствием для проникновения детей на чердак без разрешения взрослых. Наиболее прочным материалом в качестве каркаса лестницы может быть дерево, металл, а также комбинация из дерева и металла. Такие конструкции бывают на пружинах и раскладными, с поручнями и без. Лестница складная должна быть устойчивой и безопасной, ведь расстояние от нижнего этажа до чердака зачастую составляет минимум 2 метра, а это приличная высота, с которой можно упасть и получить травму.

Основные требования к складным лестницам:

• функциональность;
• лестница должна иметь 45-градусный угол наклона;
• легкий вес конструкции;
• проход надлежит делать оптимальной ширины;
• эргономичность. Складная лестница должна занимать минимальное количество пространства;
• экологичность. Материалы, из которых будет сделана лестница, нужно выбирать высокого качества;
• простота выдвигания и складывания на место.

Виды чердачных лестниц:

• деревянная;
• металлическая;
• раздвижная;
• винтовая;
• складная.

Принцип складывания чердачной лестницы:

• лестница раздвижного или телескопичного типа;
• лестница ножничного или клещевидного типа;
• раскладная или рычажная лестница.

Чердачные лестницы: обзор вариантов

Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).

I. Капитальные ступеньки

Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.

Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.

К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.

Материал для люка – дерево, металл или пластик. Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку (замок) и опускающий дверцу с лестницей.

II. Переносные лестницы

Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

III. Складные чердачные лестницы с люком

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).

Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

1. Ножничные ступеньки. Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
2. Телескопические ступени. Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;

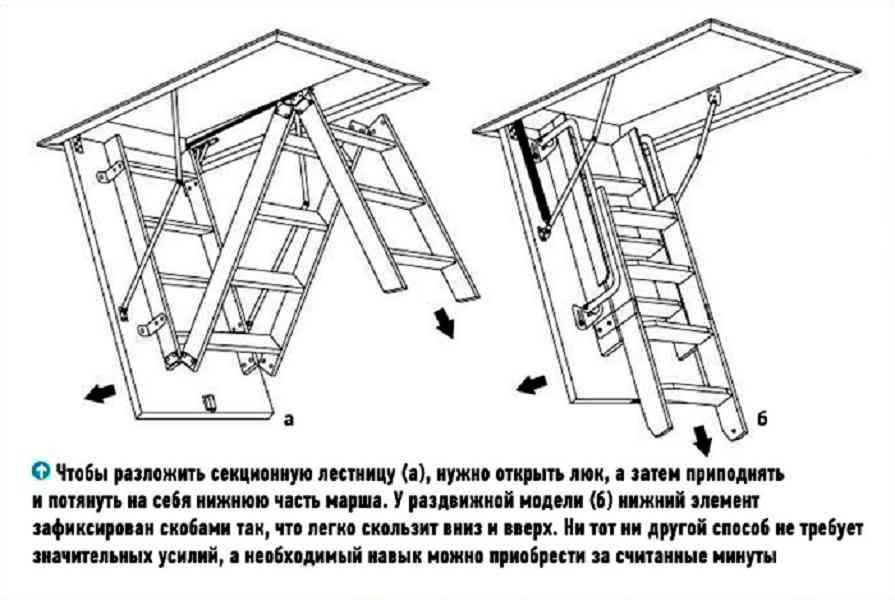

3. Откидные (раскладные) лестницы. Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

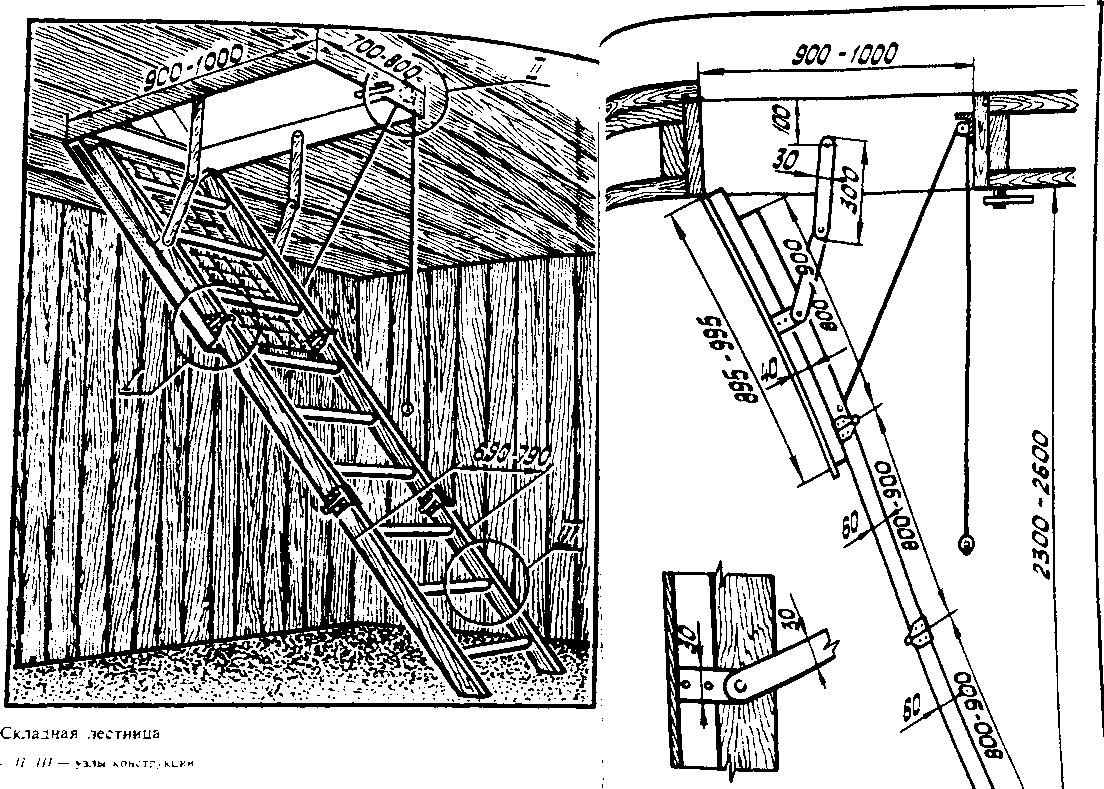

В общем же большинство лестниц схематично выглядят так:

Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:

• Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
• Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
• Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
• Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
• Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.

Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.

Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.

Классификация раскладных чердачных лестниц

Существуют следующие виды раскладных чердачных лестниц:

• переносные (приставные, стремянки);
• откидные (рычажные, раскладные, ножничные);
• раздвижные (телескопические или складные).

Переносные лестницы весьма небезопасны и в основном используются как временный вариант, например, при строительстве дома.

Монолитные лестничные конструкции, безусловно, являются самыми удобными и безопасными в эксплуатации, но для малогабаритных помещений не подходят, из-за их большого размера. Поэтому для таких жилых помещений выдвижные лестницы станут оптимальным вариантом. Они занимают немного места, просты и безопасны в использовании.

А большой выбор конструкций позволит определить вариант, который устроит именно вас.

В зависимости от материала, раздвижные лестницы бывают 3-х видов:

• деревянные;
• металлические;
• комбинированные.

Комбинация дерева и металла даёт отличные результаты – возможность длительной эксплуатации при минимальном весе конструкции.

Сам лестничный марш изготавливается из дерева, что существенно снижает общий вес изделия, а различные механизмы, крепления и пружины, придающие ему нужную жёсткость — металлические.

Деревянные модели предполагают использование только твёрдых пород дерева. При этом брус должен быть толщиной не менее 2-х см.

Если раскладная лестница используется слишком интенсивно, лучше применить комбинированную либо чисто металлическую конструкцию.

Чтобы избежать трения комплектующих во время трансформации, а также для герметизации проёма (когда лестница находится в сложенном состоянии), используется пластиковая фурнитура.

Чердачные лестницы-трансформеры могут раскрываться как автоматически (применяется электропривод), так и вручную. Как правило, ручной привод предполагает присоединение к какого-либо груза, который, в свою очередь, облегчает процесс разборки (сборки) конструкции: плавно спускает лестницу либо, наоборот, затягивает её наверх, в нишу.

Размеры чердачных складных лестниц

Рекомендуемая высота — 3,5 метра. Превышение этого размера уменьшает жёсткость изделия, и снижает безопасность его использования.

Ширина должна быть 60—70 см.

Угол наклона лестничной конструкции — от 60 до 75 градусов. При меньшем значении лестница будет занимать много места, при большем — пострадает ваша безопасность. Следует также помнить, что размер чердачного люка напрямую зависит угла наклона, то есть, чем больше угол, тем меньшими размерами должен обладать люк, и наоборот.

Минимальная нагрузка на конструкцию — 150 кг.

Толщина ступенек — от 18 до 22 см. Ступени должны располагаться параллельно к полу и не скользить, в противном случае рекомендуется наклеить на них специальные накладки.

Для удобства использования, расстояние между ступенями должно составлять 19,3 см.

Простая лестница из двух частей своими руками

Это лестница, которая состоит из двух секций, одна из которых складывается наверх. В собранном варианте лестница не прячется вверху, но остаётся на виду.

Это может быть некритичным, если чердак находится в рабочем помещении, гараже и т. д. Даже в коридоре она может выглядеть вполне уместно, все зависит от стиля вашего дома.

Эту лестницу можно сделать за несколько часов, нужно только приготовить необходимые материалы:

1. Ножовка по дереву.
2. Измерительные приборы (рулетка).
3. Обычная деревянная лестница.
4. Карточные петли, ширина которых равна ширине косоура – 4 шт.
5. Четыре бруска толщиной 2–3 см: два длиной с ширину люка и два длиннее на 20 см.
6. Саморезы, анкера, петля и крючок.

Косоур – это несущая балка лестницы, на которую укладывают ступеньки.

Как смастерить лестницу рассказывать никому не нужно, но заметим только то, что её длина должна быть больше расстояния от пола до люка примерно на 30 см.

Берём короткие бруски:

• Первый брусок соединяем с верхним концом лестницы при помощи петель.
• Второй брусок надёжно закрепляем на нижней части жёстким способом.

Чтобы конструкцию сделать надёжней, нужно взять две рейки и прибить их с обратной стороны марша наискосок. Только постарайтесь выполнить это таким образом, чтобы конструкция не мешала движению по лестнице.

Отмерьте от низа ровно 2/3 от всей длины лестницы и распилите её в этом месте. Далее, соедините эти части карточными петлями. Петли крепятся с обратной стороны лестницы, чтобы она могла складываться, как следует.

Закрепите верхний брусок непосредственно под люком. Крючок и петля нужны для того, чтобы лестница не раскрывалась произвольно. Крючок приделывается к стене, а петля на нижнем бруске.

Первая чердачная лестница проста, но у неё есть недостаток в виде видимой лестницы. Есть и другие модели, представленные на фото – это выдвижные, раскладные и телескопические.

Конструкции чердачных лестниц

Чердачная лестница на шарнирах

Она создается из трех секций и дополнительно оборудованного люка.

С начала определяется проем люка. Для нужного размера люка, следует добавлять по 0,7 см в каждой стороне. Для данной лестницы понадобится:

• 4 бруска размером 5х5, 2 длинных и 2коротких;
•  Лист фанеры толщиной 1 мм;
•  2 уголка из метала;
•  Листовой метал;
•  4 металлических полоски шириной по 2 см.

С краю каждого бруска делаются пропилы глубиной 25 мм, после чего они скрепляются клеем и саморезами в ровный прямоугольник. К нему прикрепляется выпиленный лист фанеры. Замки заменяются на дверную защелку. Для механизма, который будет открывать люк можно приобрести все в магазине, а можно сделать самому. Для создания механизмов самому, необходимо сделать макеты из плотной бумаги, то есть создать углы с нужными размерами.

На двух полосках просверливаются отверстия под болты М10. Они собираются попарно и слегка стягиваются. С применением  малки вымеряется угол, по которому произойдет открытие люка. Механизмы следует раздвинуть именно на этот угол.

Пилой на листе метала вырезается та часть, которая перекроется уголком. Ненужная длина полос удаляется, а края закругляются. После чего уголок собирается. Необходимо сделать два абсолютно одинаковых уголка.

Лестница собирается из трех элементов, следует не ошибиться с размерами каждой части. Первая это размер люка, вторая покороче, а длина третьей – это остаточный отрезок. Угол наклона, который измерялся на люке, переносится на доску, это будет наклон ступеней. После чего размечаются доски длиной каждой секции. Доски прижимаются малярным скотчем, размечаются и делаются наклоны ступеней.

Так как секции будут крепиться шарнирами, следует просверлить под них отверстие пером №25. Распил досок производится четко по разметке секций. Ступеньки нарезаются по ширине, в местах, где располагаются разметки делаются надпилы глубиной 5 мм. Детали крепятся клеем и саморезами. Для полного сбора лестницы необходимо сделать специальный набор петель. Для этого следует взять 8 полос из метала шириной 2,5 см и болты для шарнира 8 мм. В каждой полоске делаются отверстия – 2 под тетеву и одно под шарниры. Крепление петель производится в горизонтальном положении, крепление производится так, чтобы болт шарнира попал в заранее подготовленную ямку, а его концы были по кроям тетевы. После чего петли крепятся. После чего производится монтаж лестницы. Крепление производится с первой части лестницы, которая устанавливается на крышке люка.

Чердачная лестница с люком своими руками чертежи которой предоставлены делается очень просто, остается только определиться, какая модель больше понравится.

Конструкция раздвижной лестницы

Задумываясь о раскладной лестничной системе стоит иметь в виду, что чердачные складные лестницы могут отличаться по своей конструкции. В частности, принято выделять 4 основных подвида.

1. Лестница гармошка или ножницы. Такая система имеет компактный вид. Особенность ее в том, что складывается она по принципу гармошки. Как правило, такие конструкции выполняются из легкого металла

Это важное условие, так как все детали находятся в движении и при малой прочности легко могут выйти из строя. Если делается складная лестница на чердак своими руками, то наиболее внимательно стоит отнестись к местам соединения частей. Также периодически стоит смазывать шарниры, чтобы не образовывалась коррозия, а также для более плавного процесса трансформации

Также периодически стоит смазывать шарниры, чтобы не образовывалась коррозия, а также для более плавного процесса трансформации.

2. Телескопическая система. Особенность данной модели в том, что изделие довольно легко раскладывается и также просто собирается. Лестница относится к наиболее миниатюрным вариантам в сложенном виде. Изготавливать ее рекомендуется из алюминия, так как это легкий и прочный металл. Главные части изделия – это полые трубки, которые фиксируются одна в другой в разложенном виде, в сложенном же виде трубки просто заходят друг в друга. К каждой трубке прикреплена секция ступенек, которые также выполняются из алюминия. Чтобы привести лестницу в рабочее состояние, достаточно ослабить фиксаторы и немного потянуть за нижнюю часть. Именно телескопическая конструкция считается наиболее простой, однако, выполнить правильное соединение самостоятельно довольно затруднительно. Поэтому такие системы чаще производят на заказ.

3. Секционная лестница. Этот вариант считается востребованным и распространенным. Именно его чаще всего выполняют своими руками. Особенность конструкции в том, что состоит она из 2-4 частей, соединенных в единую систему. Если состоит из двух секций, то раскладывается она по принципу книги, если элементов больше, то раскладывается как буклет. Еще один вариант подобной конструкции – это, когда части задвигаются друга над другом, но не как в случае с телескопической лестницей, когда трубки входят друг в друга, а просто элементы как бы накладываются поверх. Подобные модели нельзя отнести к очень компактной продукции, так как места для них требуется больше чем для других вариаций, но при этом именно секционные лестницы считаются максимально надежными и безопасными.

4. Откидная лестница. Подобные модели используются реже других, так как конструкция их довольно необычна, а изготовить ее можно только имея особые навыки и специальное оборудование. Особенность изделия в том, что в разложенном виде оно напоминает стационарный лестничный марш, то есть требуется много места для ее установки. Система состоит из тетивы и закрепленных на ней ступеней при помощи сложных креплений-петель. Для придания лестницы рабочего вида необходимо зафиксировать тетиву, а затем уложить на нее ступени. А чтобы собрать конструкцию придется сначала откинуть ступени, а потом убрать тетиву, что не всегда возможно проделать быстро и легко.

Также все изделия могут классифицироваться по материалу производства. Основными считаются следующие виды лестниц:

• деревянные;
• металлические;
• композитные.

Важно! Складная чердачная лестница должна быть максимально прочной и надежной, но при этом легкой. Поэтому лучшим выбором может стать комбинация материалов. Например, когда ступени и перила выполняются из древесины, а детали, отвечающие за трансформацию, выполнены из металла

Подобные конструкции будут иметь не большую стоимость, но при этом способны эффективно прослужить долгие годы. Пластиковыми или композитными могут быть только те элементы, на которые практически не оказывается никакого давления. Так как от постоянной нагрузки они очень быстро могут выйти из строя, а лестница станет не безопасной для использования. Часто пластиковыми или резиновыми бывают накладки на ступени, которые предотвращают скольжение

Например, когда ступени и перила выполняются из древесины, а детали, отвечающие за трансформацию, выполнены из металла. Подобные конструкции будут иметь не большую стоимость, но при этом способны эффективно прослужить долгие годы. Пластиковыми или композитными могут быть только те элементы, на которые практически не оказывается никакого давления. Так как от постоянной нагрузки они очень быстро могут выйти из строя, а лестница станет не безопасной для использования. Часто пластиковыми или резиновыми бывают накладки на ступени, которые предотвращают скольжение.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

• бруски сечением 50х50м;
• лист фанеры 10 мм;
• клей ПВА;
• крепеж;
• дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.
