Степень надежности систем Gidrolock
Электроприводные краны, применяемые в системах Гидролок, способны выдерживать давления, не превышающие 64 атмосферы. Для их изготовления используется нержавеющая сталь. Политетрафторэтиленовые уплотнители, контактирующие с шаровым запирающим элементом, практически лишены износа. Поэтому рабочий ресурс крана превышает 10 тысяч циклов по закрыванию-открыванию. Данный запорный элемент сохраняет полную работоспособность вплоть до 220°С.
Как и защита от протечек Neptun, системы Гидролок снабжены функцией самоочистки. Необходимость этой функции обусловлена тем, что при длительной эксплуатации происходит закисание запирающего механизма, обусловленное накоплением солевых и грязевых отложений. Самоочистка производится раз в две недели по команде блока управления. При этом кран кратковременно прикрывается на 3-5° и тут же открывается.
Системы защиты от протечек «Нептун»
Практически все модели систем “НЕПТУН” быстро реагируют на протечку и затопление, блокируют подачу воды в течение нескольких секунд после протечки. Мгновенно срабатывает световая и звуковая сигнализация, а некоторые модели оснащены дополнительной функцией GSM, которая отправляет хозяину sms и голосовые сообщения.
NEPTUN AQUACONTROL
На российском рынке данный товар появился в 2000 году. Успел завоевать популярность и стать востребованным товаром. Компания Нептун выпускает разные системы, потребитель с различными финансовыми возможностями сможет подобрать необходимый прибор.
Устройство сможет заблокировать подачу воды до момента устранения причин протечки и подаст звуковой и световой сигнал в случае возникновения аварии.
Комплектация:
- центральный блок;
- датчики – два шт.;
- шаровые краны с электроприводом – два шт.
| Технические характеристики: | Описание: | |
|---|---|---|
| 1 | Способ передачи сигнала | Проводной |
| 2 | Питание | 220 В |
| 3 | Максимальное количество датчиков | 20 |
| 4 | Максимальное количество кранов | 6 |
| 5 | Функция проворота кранов | Есть |
| 6 | Способ инсталляции | Накладной монтаж |
| 7 | Время срабатывания | 18 секунд |
| 8 | Материал крана | Горячекованная латунь CW617N |
| 9 | Давление | 16 бар |
| 10 | Длина соединительного провода | 0.5 метра |
| 11 | Страна изготовитель | Россия |
NEPTUN AQUACONTROL Достоинства:
- прибор подаёт звуковой и световой сигнал;
- 4 года гарантии;
- быстро реагирует на аварию;
- латунные краны;
- тип монтажа накладной.
Недостатки:
нет резервного источника питания.
NEPTUN BUGATTI PROW
Прибор имеет различные функции и позволяет своевременно отреагировать на аварию, подать сигнал и перекрыть плачу воды в помещение. Тип системы – беспроводной.
Комплектация:
- блок;
- 12 В шаровые краны фирмы Bugatti Pro – два шт.;
- датчик проводного типа – 1 шт.
| Технические характеристики: | Описание | |
|---|---|---|
| 1 | Способ передачи сигнала | Беспроводной/Проводной |
| 2 | Питание | 12 В / 220 В на выбор |
| 3 | Максимальное количество датчиков | до 31 радиодатчика/до 375 проводных |
| 4 | Максимальное количество кранов | 2 штуки |
| 5 | с внутренним блоком питания | |
| 6 | Максимальное количество кранов | 6 штук |
| 7 | с внутренним блоком питания | |
| 8 | Функция проворота кранов | Есть |
| 9 | Способ инсталляции | Накладной монтаж |
| 10 | Время срабатывания | 21 секунда |
| 11 | Материал крана | Горячекованная латунь CW617N |
NEPTUN BUGATTI PROW Достоинства:
- возможно добавить необходимое количество отдельных элементов системы;
- нормально функционирует при напряжении 12 В;
- прибор может совместно работать с иными системами оповещения, к примеру: умный дом, системы охраны и иные;
- латунные краны;
- быстрое время срабатывания системы;
- система укомплектована двумя радиодатчиками;
- 6 лет гарантии на прибор.
Недостатки:
нет.
NEPTUN PROW+ WI-FI
Система проводного типа оснащена современным модулем управления Neptun Prow+ Wi-Fi, больше подходит для квартир и домов, в которых проводятся ремонтные работы, поскольку это позволит незаметно и аккуратно спрятать провода от глаз.
Комплектация:
- модуль управления;
- 12 В шаровые краны фирмы Bugatti Pro – два шт.;
- датчик проводного типа.
| Технические характеристики: | Описание | |
|---|---|---|
| 2 | Напряжение питания | 220 АС, 12 DC |
| 3 | Максимальный ток нагрузки | 0,85 А |
| 4 | Потребляемая мощность | не более 0,5 Вт |
| 5 | Время срабатывания | не более двух секунд |
| 6 | время непрерывной работы | не ограничено |
| 7 | Монтаж | накладной |
| 8 | Масса | не более 250 грамм (без учёта веса батареек) |
| 9 | Время работы на резервном питании | 36 часов |
| 10 | Максимальное количество датчиков | до 375 шт. |
NEPTUN PROW+ WI-FI Достоинства:
- есть источник альтернативного питания;
- осуществлять управление и контроль через специальное приложение на смартфоне;
- контролировать через мобильное устройство показания счётчика расхода горячей и холодной воды;
- может работать как с датчиками проводного так и беспроводного типа.
Недостатки:
нет.
Характеристики проекта
В различных системах Ultimate, Professional, Winner используются сервоприводы с разным крутящим моментом на валу: 100, 450 и 160 кг / см. Этого достаточно, чтобы закрыть даже заклинивший кран.
- В электроприводах используется только металлический редуктор.
- Привод вращается только в одном направлении, что увеличивает крутящий момент редуктора и снижает нагрузку на него.
- Контроллер реагирует на наличие просвета. В целях безопасности в кране отсутствуют электрические контакты.
- Мотор бесщеточный, что обеспечивает долгий срок службы.
- Крепление простое и может быть быстро снято, если требуется, и может быть получен доступ к клапану.
- Датчик воды – это небольшая схема, исключающая ложные срабатывания.Чтобы снять блок, можно вручную отключить воду
- Датчик наличия воды в системе защиты от протечек Hydrolock – это не просто два контакта. Это небольшая схема, которая практически исключает ложные срабатывания. Для защиты от окисления контакты сенсора позолочены.
Некоторые конструктивные решения по предотвращению протечек от Hydrolock выгодно отличают их от конкурентов «Аквасторож» и «Нептун«.
Степень надежности систем Gidrolock
Электроприводные краны, применяемые в системах Гидролок, способны выдерживать давления, не превышающие 64 атмосферы. Для их изготовления используется нержавеющая сталь. Политетрафторэтиленовые уплотнители, контактирующие с шаровым запирающим элементом, практически лишены износа. Поэтому рабочий ресурс крана превышает 10 тысяч циклов по закрыванию-открыванию. Данный запорный элемент сохраняет полную работоспособность вплоть до 220°С.
Как и защита от протечек Neptun, системы Гидролок снабжены функцией самоочистки. Необходимость этой функции обусловлена тем, что при длительной эксплуатации происходит закисание запирающего механизма, обусловленное накоплением солевых и грязевых отложений. Самоочистка производится раз в две недели по команде блока управления. При этом кран кратковременно прикрывается на 3-5° и тут же открывается.
Аквасторож, Нептун или Gidrolock? Сравнение систем защиты от протечек.
UPD: Мы поддерживаем актуальность информации в данной статье уже 2 года! Если статья помогла вам сделать выбор, пожалуйста, оставьте ссылку на неё! Мы будем очень вам благодарны. Возникли вопросы? Смело задавайте их по телефону или при помощи онлайн-консультанта. Будем только рады вам помочь!
Системы защиты от протечек активно применяют уже более 10 лет крупные строительные и монтажные организации. Не дремлют и розничные покупатели. С каждым годом спрос на системы защиты от протечек только увеличивается. Многие из нас хоть раз, но сталкивались с протечками, заливами и потопами.
“По данным Департамента имущества города Москвы 89% аварийных случаев происходят в системах водоснабжения и отопления зданий.”
Страхование имущества не убережёт вас от залива, а при заливе страдает всё: потолки, стены, пол, мебель, электрика и бытовые приборы и, конечно же, ваши нервы.
Как подключить систему в умный дом
После установки начинается интеграция системы умного управления водоснабжением в экосистему Aqara. Процесс довольно прост и неоднократно нами описан.

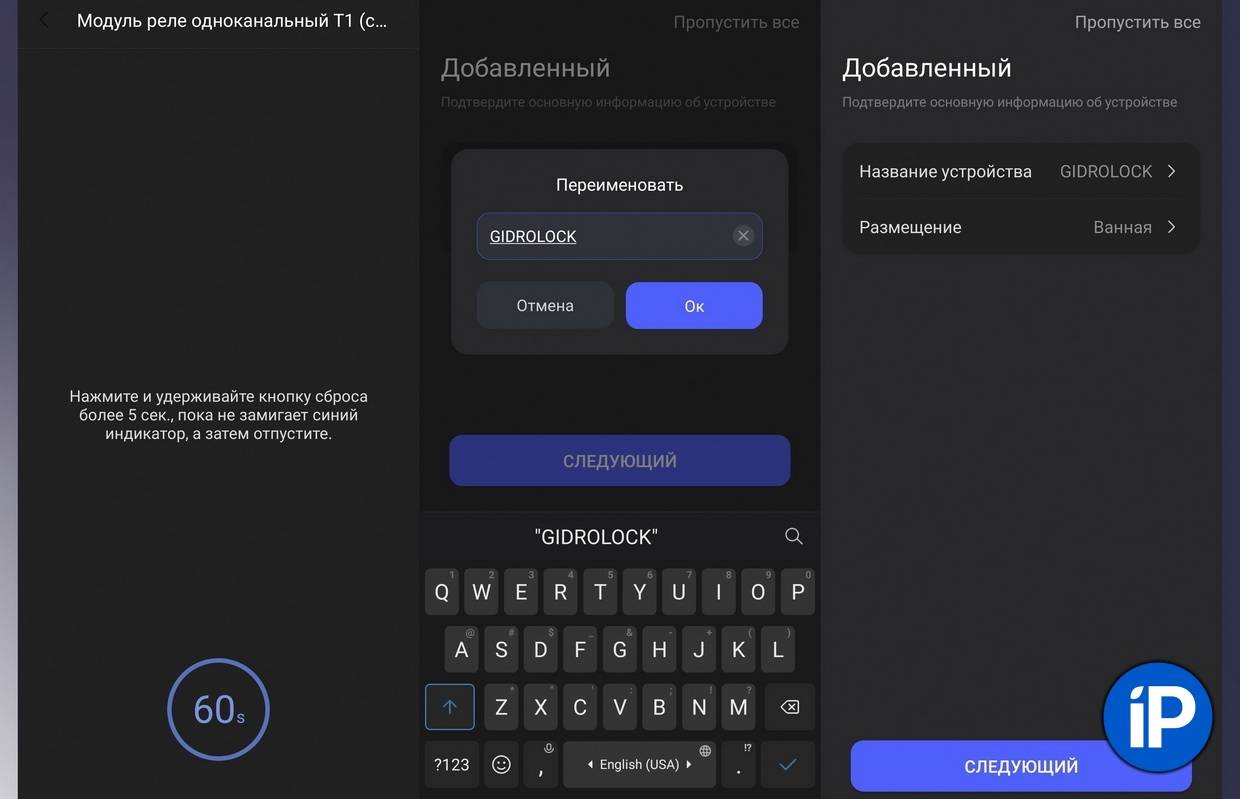

1. Устанавливаем в розетку хаб Aqara из комплекта.2. Устанавливаем приложение Aqara (iOS, Android) на смартфон или планшет.3. Настраиваем учетную запись и подключаем хаб (подробно можно прочитать здесь).
Если в доме уже используется экосистема умного дома Aqara и в зоне Zigbee-сигнала присутствует концентратор, пункты 1-3 можно пропустить, поскольку комплектное реле работает со всеми существующими вариантами: старым хабом M1, ИК-пультом M2, USB-центром E1, младшей видеокамерой G2H и продвинутой G3.
4. На главном экране приложения нажимаем «+» в правом верхнем углу.5. В выпадающем списке находим «Модуль реле одноканальный (с нейтралью) Т1» и переходим на окно устройства.6. На реле зажимаем кнопку на 5 секунд до появления световой индикации.7. Задаём имя и другие параметры.
После всех операций на главном экране приложения появится карточка с новым устройством.

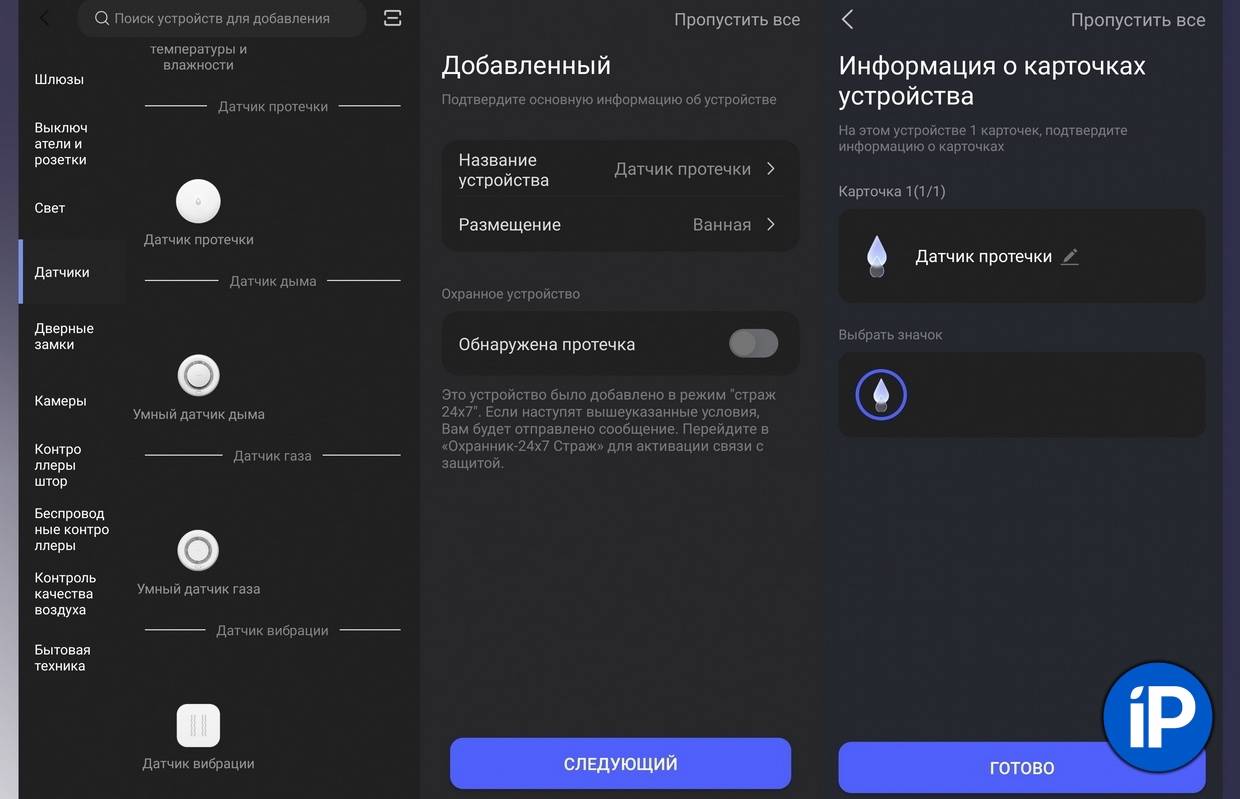

Далее добавляем в приложение датчик протечки Aqara.
8. Зажимаем кнопку сброса датчика.9. Повторяем п.4-6.8. Размещаем устройство прямо под трубами.
Проверка монтажа и работоспособности

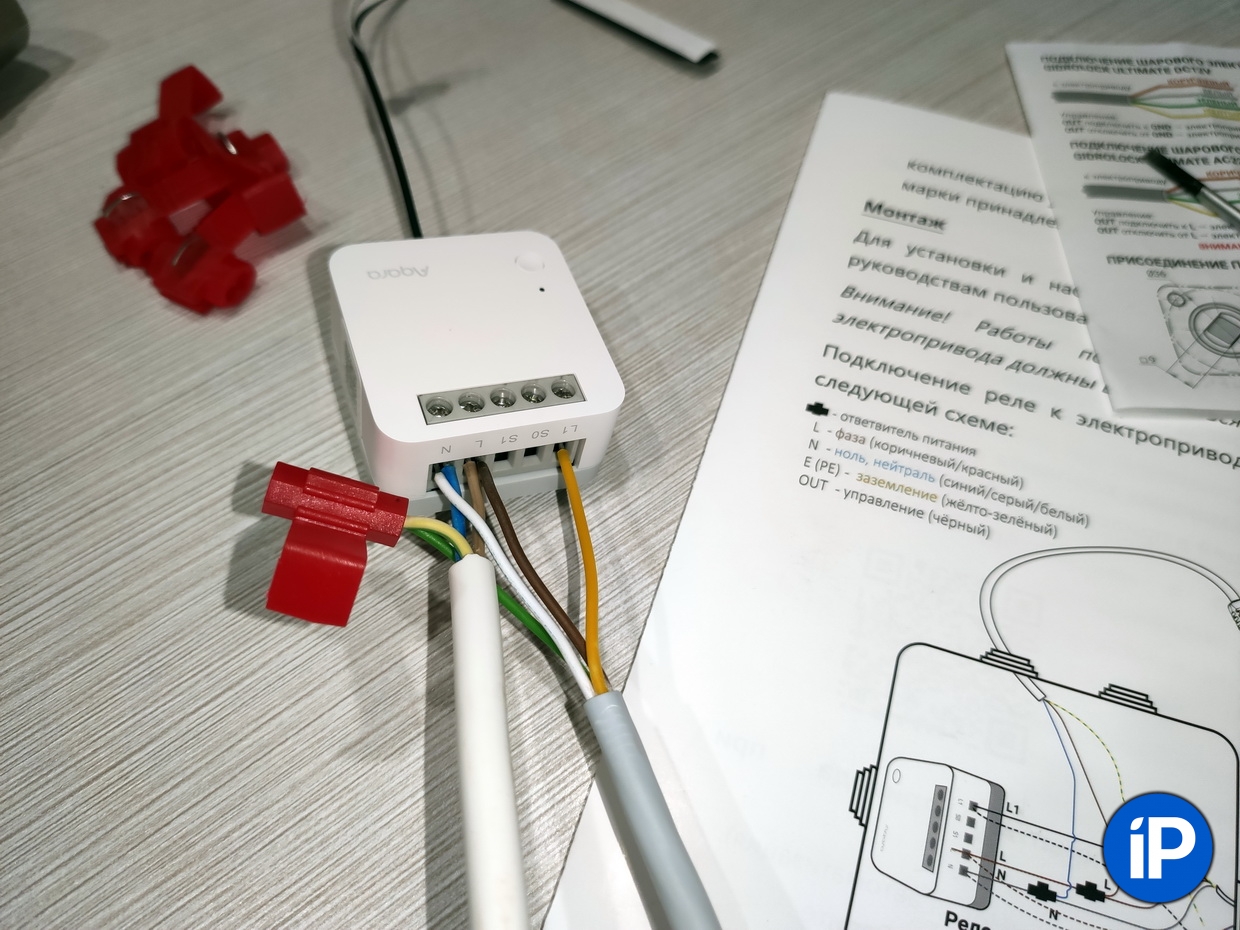

Прежде чем переходить к настройке автоматизированной системы после монтажных работ, необходимо убедиться в качестве сборки трубопроводов и полной работоспособности устройств.
Поэтому сначала собираем все трубы и проверяем их герметичность, отсутствие протечек в местах соединений. После проверяем работоспособность автоматики:
- первое нажатие на кнопку реле должно включать устройство и запирать кран,
- повторное — выключать реле и отпирать арматуру.
При экстренном выключении питания 220 В кран не сработает автоматически – все останется так, как было прямо перед отключением (резервирования питания у самих приводов нет). Как только питание будет включено – вентиль откроется.
Состояние «закрыто» требует наличия питания на реле и клеммах привода.
Защита дома от протечек воды
В частном доме система перекрытия воды проектируется в зависимости от вида водоснабжения – централизованное или индивидуальное.
Если централизованное снабжение, схема строится аналогично квартирному варианту, т.е. на входе магистральной трубы устанавливается кран перекрытия, который управляется контроллером.
Если индивидуальное водоснабжение, то прекращение подачи воды, при протечке, обеспечивается отключением водяного насоса, осуществляющего забор воды из скважины или колодца.
Конечно, возможен вариант применения двух схем отключения воды одновременно.
Наравне со схемой отключения насоса, возможна установка и кранов с приводом. Например, после накопительного бака.
Для защиты дома от протечек воды в каталоге есть стандартные комплекты (раздел “GIDROLOCK для Загородного дома”), которые можно по своему желанию изменить, дополнив необходимое оборудование.
Пишем автоматизации. Сами и на любой вкус
Прямое управление электроприводами водоснабжения — вторичная функция комплекта от Aqara и Gidrolock. Набор был создан для экстренного перекрытия труб при фиксации протечки и оповещения через push-уведомление и светозвуковую сигнализацию на хабе M1S. А для того, чтобы не отслеживать это, потребуется настроить автоматизации. Именно для них и требуется датчик, реагирующий на появление воды.
Основной сценарий, предлагаемый производителем, служит для экстренного перекрытия водопровода в случае обнаружения протечки. Для этого

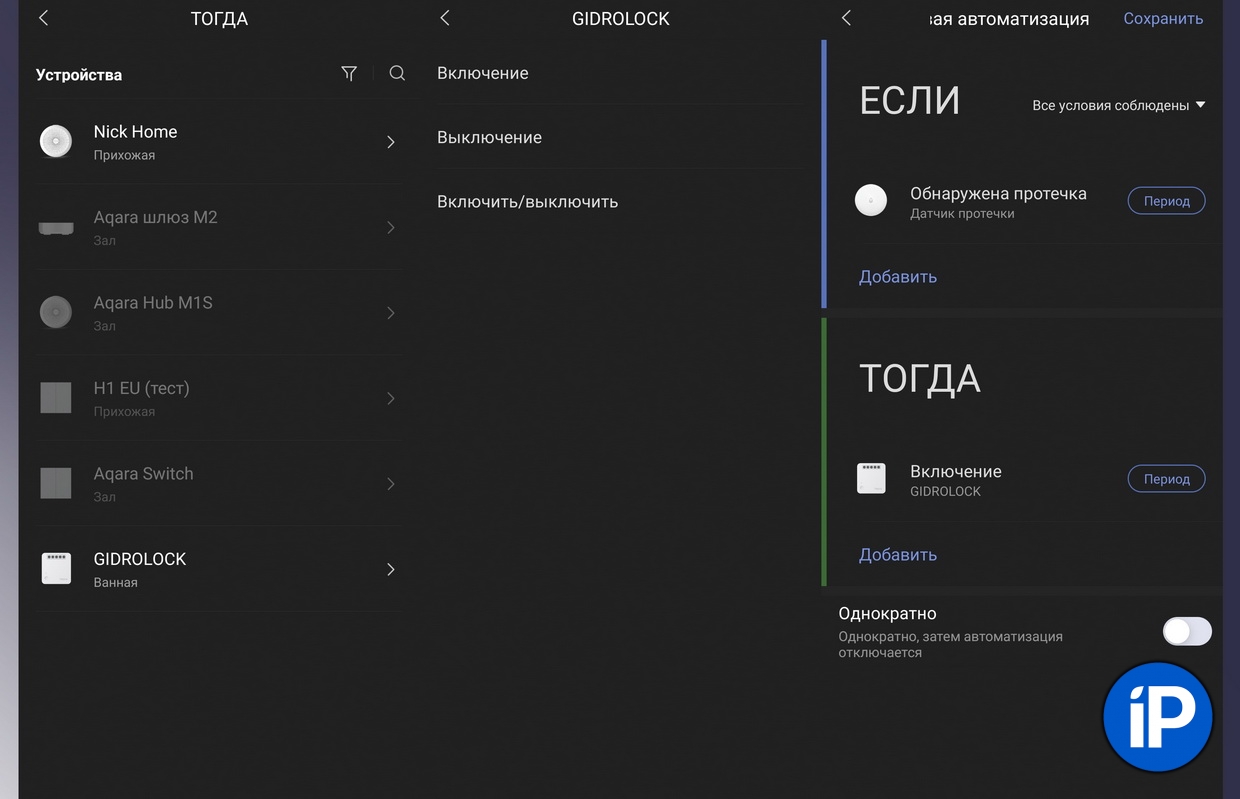

1. Заходим в приложение Aqara.2. Переходим в пункт меню «Автоматизации» -> «+».3. В разделе ЕСЛИ экрана добавляем датчик протечки.4. Устанавливаем условие «Обнаружена протечка».5. В разделе ТОГДА добавляем подключенное реле.6. Устанавливаем действие «Включение».7. Нажимаем кнопку Сохранить и присваиваем название.8. Подтверждаем создание автоматизации.
Аналогичным образом создаются автоматизации для отправки PUSH-сообщений о протечке и задача регулярного самообслуживания электроприводов для сохранения их работоспособности (заставляем их сработать хотя бы раз в квартал).
Интересные возможности даёт совмещение системы Gidrolock с другими устройствами Aqara: например, водоснабжение можно перекрывать по сигналу умного замка (ушел — закрыл воду) или датчика движения (аналогично).
А если докупить несколько дополнительных датчиков протечки и установить их под кухонной техникой, мойкой и стиральной машиной — можно гарантированно защитить весь дом от критических ситуаций.
Изучаем набор устройств Aqara и Gidrolock для управления водой

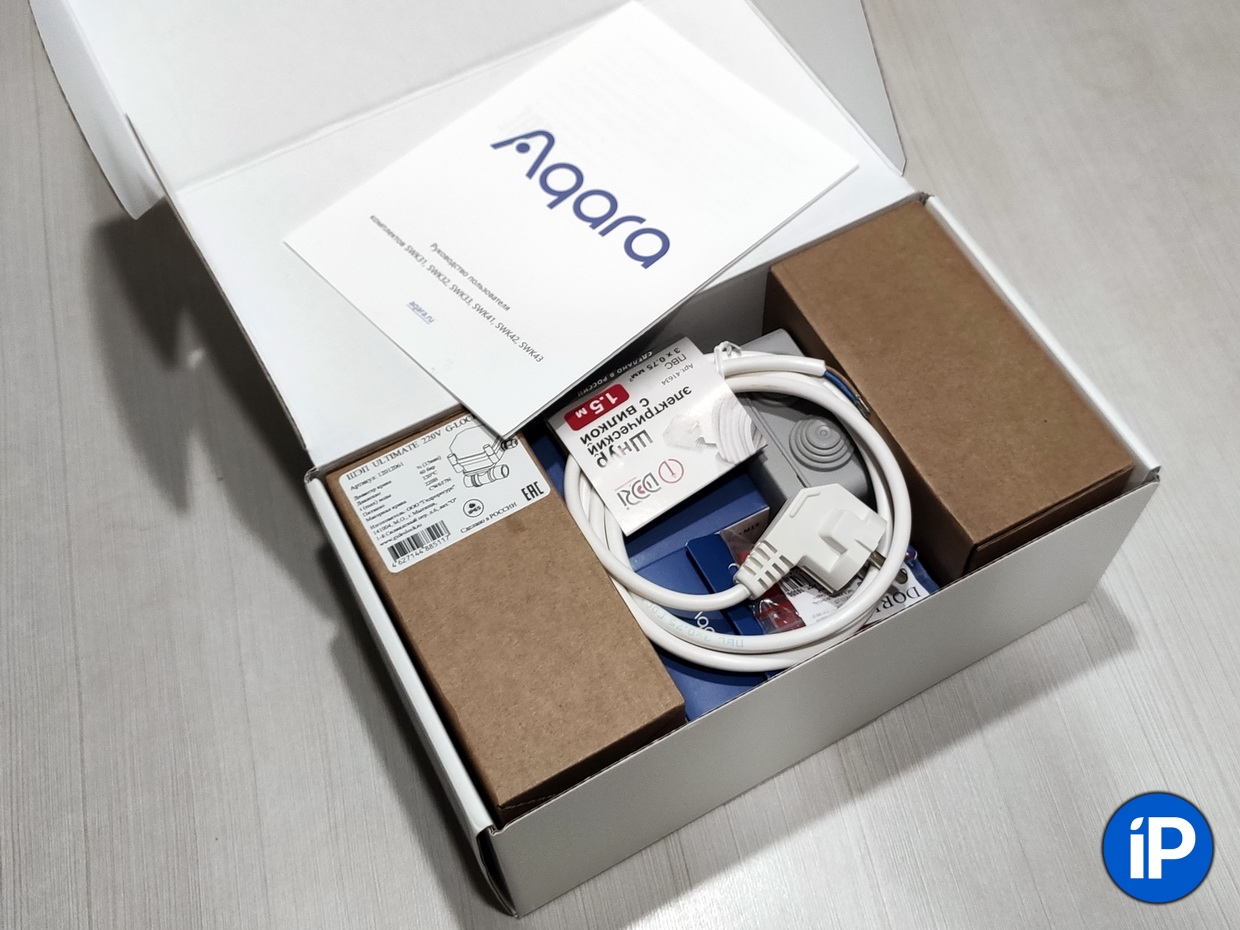

Комплект «Защита от протечки» — один из наиболее объемных комплектов Aqara. В увесистой коробке находится полный комплект для создания собственной системы удаленного управления и автоматического перекрытия воды:
шаровые электроприводы Gidrolock Ultimate (2 штуки)Zigbee-хаб Aqara Hub M1Sдатчик протечки Aqara Water Leak Sensorреле Aqara Single Switch Module T1 (with neutral)распределительная коробка1,5-метровый электрический шнур с вилкойкомплект ответвитилей питания
Комплекты вариативные по диаметру соединений: ½’’, ¾’’ и 1’’. Не хватает только переходников на трубы, но об этом поговорим чуть позже в разделе о монтажных работах.
Датчики
Как уже отмечалось, защита от протечек Hydrolock, в зависимости от версии, дополняется двумя типами датчиков в количестве: до 200 проводных и до 100 беспроводных. Датчики – это 2 контакта (в WSU их три), на контакте, на которые вода формирует сигнал. Сигнал поступает на блок управления, который дает команду перекрыть воду. С момента попадания воды на контакты до начала работы сервоприводов проходит 15-20 секунд.
Контакты датчика приподняты над уровнем пола на 1 мм
Датчики приподняты на 1 мм над поверхностью во избежание ложных срабатываний.
Проводной
Датчики комплектуются кабелем длиной от 3 до 5 метров, если его недостаточно, его можно удлинить до 100 метров. Рекомендуемые кабели FTP 2x2x0,35 и SHTLP 4.
Поставляемые датчики:
- WSP – датчик пассивного типа в пластиковом корпусе размером 35 * 47 * 8 мм. Длина кабеля 3, 4, 5 м. Поставляется в комплектах Enerdgy, Universal, Premium.
- WPS + – пассивный с контролем разрыва строки. Для систем Gidrolock Premium.
Внешний и внутренний вид датчика
- SWU (WSU) – активный датчик. Возможность работать в системе «умный дом». Корпус IP 67, длина кабеля 3 м с высотой до 100 метров.
Беспроводные устройства
Проводные датчики более надежны, поскольку обрывы проводов встречаются крайне редко. На радиодатчики могут влиять непредсказуемые помехи. Чтобы такой случай не привел к ложной тревоге, система может отправлять SMS (если есть GSM-тревога), но вода не закрывается.
- Радиодатчик – Паук. Используется для расширения территории. Подключение к блоку управления беспроводное, но до 20 проводных датчиков WSP подключаются параллельно к пауку. «Паук» отслеживает сигналы от подключенных устройств и в случае утечки воды передает сигнал контроллеру. Блок питания 3 вольта, размер 45 * 70 * 8мм.
Модуль расширения паук
- WSR. Маленький сенсор цилиндрической формы пяти цветов. Работает независимо или с подключенными датчиками WPS. Работает от батареи CR2450. Стоимость 30$.
Беспроводные датчики WSR, соответствующие цвету поверхности
При их установке необходимо провести процедуру так называемого ознакомления с блоком управления, а затем развернуть его на нужные места.
Приводы и шаровые краны

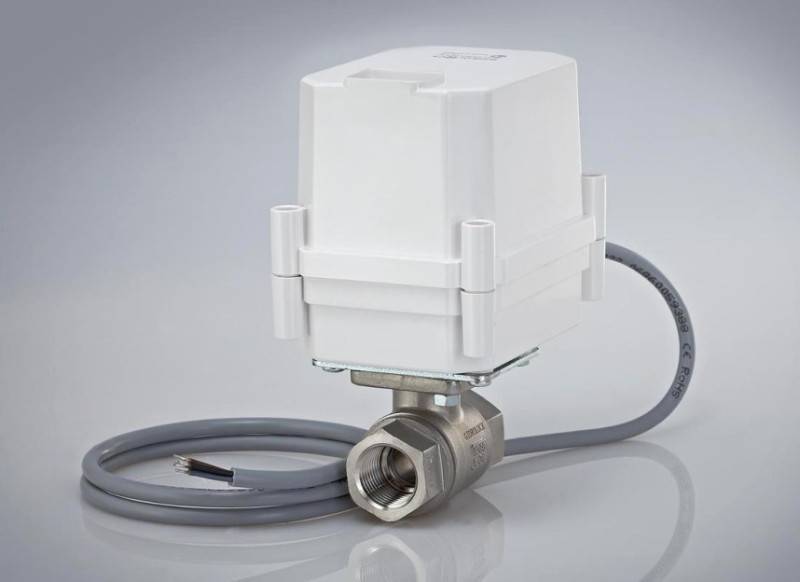

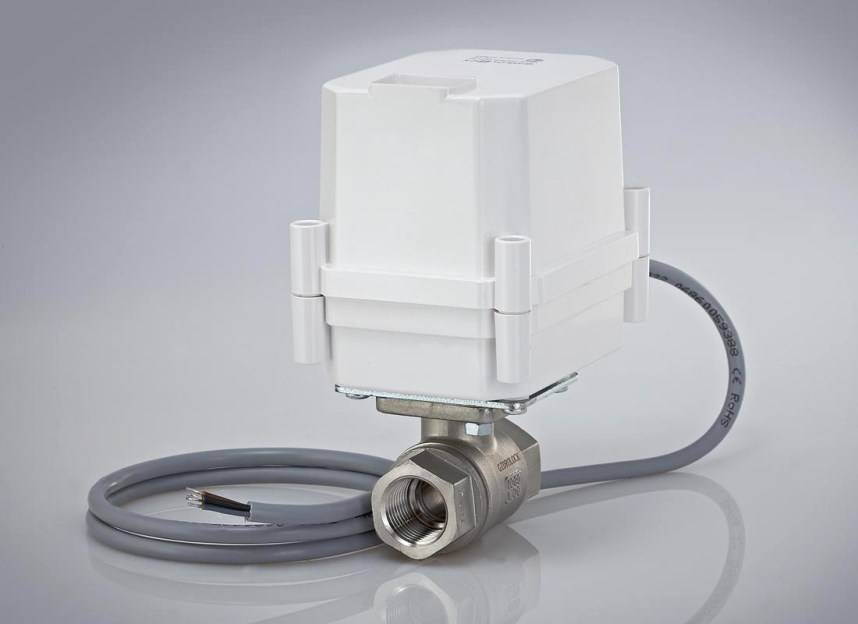

Гидролок называют эту конструкцию шаровые электрокраны или ШЭК. Про шаровые краны было сказано немало. Уточним несколько моментов. Первый: краны полнопроходные. Это значит, что они имеют сечение не менее сечения трубы и не оказывают влияние на поток. Второй: они не создают гидроударов при закрытии и открывании.
Теперь перейдем к электроприводам, мощности двигателя и величине крутящего момента. На данный момент есть три вида приводов Гидролок: Ultimate, Professional и Winner. Отличаются они мощностью электродвигателя и величиной крутящего момента.
Параметры приводов системы контроля протечек Гидролок
Благодаря тому, что вал редуктора для закрытия и открытия крутится в одну сторону, ресурс электропривода намного больше (до 150 000 циклов открыть/закрыть у Winner и до 250 тыс у двух других моделей). Длительный срок эксплуатации также гарантируется металлическими шестеренками и герметичным корпусом.
Если разобрать привод, шестерни там металлические
Высокий крутящий момент — это хорошо, так как позволяет стронуть даже закипевшие краны. Самый мощный из них с легкостью переламывает карандаш, что впечатляет. Но при этом стоит помнить, что чем выше крутящий момент, тем больше время закрытия или открытия крана. Все данные по приводам электрокранов приведены в таблице выше.
Как работает система от протечек воды
- при попадании воды на датчик протечки, происходит замыкание контактного контура и сигнал о протечке поступает в блок управления, после чего, в зависимости от установленной у Вас системы, включается звуковое оповещение и Блок управления совершает следующие действия:
- при подключении к блоку насоса – отключает насос;
- отдает сигнал подключенным внешним системам (например системам “Умный дом”, GSM информатору, охранным сигнализациям, Wifi информатору) ;
- при подключенных к блоку кранах с электроприводом -перекрывает с их помощью водоснабжение и /или отопление
GSM сигнализатор протечки
Проверка работоспособности
Система Gidrolock должна срабатывать крайне редко и основное время находится в ждущем режиме. Для сохранения работоспособности оборудования нужно проводить его тестирование. Тест проводится в автоматическом режиме. Чтобы отложения в кране не привели к заклиниванию, раз в неделю они принудительно закрываются и открываются. Если кран не удалось закрыть, включается сигнализация.
Места размещения датчиков и кранов
Надёжность и безопасность
В системе всё предусмотрено для соблюдения безопасности:
- Питание всех элементов напряжением — 12 В от преобразователя.
Наличие резервированного питания. При отсутствии сетевого напряжения питание осуществляется от аккумулятора.
- Корпус герметичен со степенью защиты IP67.
- Датчики протечки воды питаются низковольтным напряжением и пропаяны для уменьшения возможности отказа.
- Краны с возможностью заземления.
- В режиме ожидания краны обесточены. При протечке питание 12 вольт подаётся на время, необходимое для закрытия.
- В беспроводных устройствах датчики имеют батарейки.
Как видим система контроля Гидролок хорошо продумана и достаточно безопасна. Хотя недостатки есть, но о них поговорим после.
Принцип работы и состав системы
Производитель — ООО «Гидроресурс». Производство системы налажено в России, г. Мытищи, Московской области с использованием комплектующих как отечественного производства, так и импортного.
Состав системыСостав системы Гидролок:
- Датчики воды. Существуют проводные и беспроводные.
- Шаровые краны с сервоприводами различного сечения.
- Контроллер обработки сигналов.
Есть несколько вариантов исполнения системы, отличающихся более полным набором деталей и расширенным функционалом. Возможно собрать самостоятельно из комплектующих систему от протечек.
Работа GidroLock основана на срабатывании датчиков с появлением воды и реагировании контроллера с подачей напряжения на электромеханический кран
При попадании воды на датчик загорается сигнальная лампа и контроллер выдаёт звуковой сигнал. Это двойное информирование сделано для надёжности, что подтверждается владельцами системы.
Принцип работы и состав системы
Производитель — ООО «Гидроресурс». Производство системы налажено в России, г. Мытищи, Московской области с использованием комплектующих как отечественного производства, так и импортного.
Состав системыСостав системы Гидролок:
- Датчики воды. Существуют проводные и беспроводные.
- Шаровые краны с сервоприводами различного сечения.
- Контроллер обработки сигналов.
Есть несколько вариантов исполнения системы, отличающихся более полным набором деталей и расширенным функционалом. Возможно собрать самостоятельно из комплектующих систему от протечек.
Работа GidroLock основана на срабатывании датчиков с появлением воды и реагировании контроллера с подачей напряжения на электромеханический кран
При попадании воды на датчик загорается сигнальная лампа и контроллер выдаёт звуковой сигнал. Это двойное информирование сделано для надёжности, что подтверждается владельцами системы.
Система Нептун: достоинства и недостатки
Если сравнивать систему защиты от протечек воды Нептун с ближайшими конкурентами (Гидролок и Аквасторож) — оборудование менее мощное (кроме последних двух контроллеров), но и наиболее бюджетное. С одной стороны, это неплохо — вряд ли стоит переплачивать за неиспользуемые мощности, если у вас небольшая квартира или дом и вам более чем достаточно 6-8 датчиков. Так что для обычных квартир и среднего размера домов таких мощностей вполне достаточно. С другой стороны, при необходимости придется устанавливать второй блок контроля или менять его на более мощный.
Устройство контроля протечки воды Нептун легко опознать по рычагам на блоке электропривода шарового крана
Недостатком бюджетных решений является отсутствие резервного питания. Вот это действительно плохо. Отключили свет — никто не контролирует протечку воды и случится может всякое. Причем алгоритм работы не предусматривает закрытия воды при отключении питания (так работает Аквасторож). Единственное что вы можете сделать — вручную закрыть краны при необходимости.
Вот еще что стоит знать. Первые системы Нептун работали не на шаровых кранах, а на клапанах с электроприводами. Так как клапана менее надежны, система часто не срабатывала. В связи с этим стали использовать только шаровые краны. Это увеличило стоимость оборудования, но рекламаций и сбоев стало в разы меньше и отзывы об использовании системы контроля протечки воды Нептун в последние годы положительные.
Гидролок защита
Полноценно предотвратить большие неприятности в Вашем жилище, связанные с неконтролируемой утечкой воды, можно, установив умную, технически и конструктивно выверенную систему Gidrolock.
Наши сотрудники всегда готовы предоставить квалифицированную консультацию по вопросам монтажа, эксплуатации и приобретения оборудования.
В нашем штате есть специалисты, готовые приехать по Вашему адресу и провести расчет системы, а также работы, связанные с её установкой и настройкой.
Статьи:
Электропривод Gidrolock Professional;
Сравнение Ultimate и Professional;
Напоминаем Вам, что гарантия завода изготовителя на все оборудование составляет – 6 лет.
Если у Вас остались вопросы по системе Гидролок обращайтесь по нашим телефонам:
+7 (495) 665-29-17, +7 (800) 511-29-17.
Сравнение приводов кранов
Сравнение приводов кранов Ultimate Professional Winner Напряжение питания 12В 220В 12В 220В 6-15В Мощность электродвигателя Не более 6Вт Не более 6Вт Не более 15Вт Не более 15Вт Размеры привода 70х65х70 мм 70х65х70 мм 75х85х110 мм 75х85х110 мм 75х95х100 мм Размеры кранов
Диаметры подключаемых кранов 1/2″, 3/4″, 1″ 1/2″, 3/4″, 1″ 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″ 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″ 1/2″, 3/4″, 1″ Время открытия/закрытия кранов до полного позиционирования 15-18сек 15-18сек 30сек 30сек 15-20сек Ток потребления открытия/закрытия не более 1А не более 80мА Не более 1,5А Не более 80мА не более 0,25А Ток потребления в дежурном режиме не более 50мА не более 10мА Не более 50Ма не более 10мА не более 2мкА Крутящий момент на валу привода 7-10 Нм (70-100 кг*см) 7-10 Нм (70-100 кг*см) 21-45 Нм (210-450 кг*см) 21-45 Нм (210-450 кг*см) 16Нм (160 кг*см) Степень защиты электропривода IP65 IP65 IP65 IP65 IP65 Температура эксплуатации (Внимание, замерзшая вода может повредить кран) -10-60oC -10-60oC -10-60oC -10-60oC -10-60oC Максимальная температура жидкости (пиковая) До +150oC До +150oC До +150oC До +150oC До +150oC Максимальная рабочая температура теплоносителя До +110oC До +110oC До +110oC До +110oC До +110oC Отсоединение привода от крана 2 гайки 8 2 гайки 8 2 гайки 8, для 1 1/2 и 2″ -2 гайки на 10 2 гайки 8, для 1 1/2 и 2″ — 2 гайки на 10 Специальное быстросъемное соединение Индикация положения крана Нет Нет Опцио- нально Нет Есть Возможность подключения датчиков к приводу Нет Нет Нет Нет Есть Внешние устройства GSM Возмож- но или через блок Премиум Возмож- но Возмож- но или через блок Премиум Возможно Плани- руется WiFi Через блок Премиум Нет Через блок Премиум Нет Есть Z-Wave Плани-руется Плани-руется Плани- руется Плани- руется Плани- руется
Сравнение наборов Гидролок
Квартира Premium Ultimate Квартира Premium Professional Квартира Winner Загородный дом Premium Ultimate
Загородный дом Премиум Professional Загородный дом Winner Универсал Количество кранов в комплекте 2 2 2 1 1 1 Нет Диаметр кранов 1/2-1″ 1/2-2″ 1/2″-1″ 1/2″-1″ 1/2″-2″ 1/2″-1″ Нет Привод кранов Ultimate Professional Winner Ultimate Professional Winner Нет Количество проводных датчиков в комплекте 3 3 2 3 3 2 2 Количество датчиков с контролем обрыва Опция до 8шт Опция до 8шт Нет Опция до 8шт Опция до 8шт Нет Нет Количество беспроводных датчиков Опция до 100шт Опция до 100шт Нет Опция до 100шт Опция до 100шт Нет Опция до 100шт Блок питания Встроен Встроен Опция Встроен Встроен Опция Встроен GSM Опция Опция План Опция Опция План Опция Wi-Fi Опция Опция Опция Опция Опция Опция Опция Z-Wave План План План План План План План Калькулятор комплекта Квартира Ultimate Premium Квартира Premium Professional Квартира Winner Загородный дом Ultimate Premium Загородный дом Professional Premium Загородный дом Winner Universal
Максимальные количества подключения датчиков
| Premium | Universal | Winner | |
| Максимально рекомендованное количество выносных блоков радиоприемников для датчиков протечки воды WSR (радио) подключаемых к Блоку управления в шт | 6 | 6 | — |
| Максимально рекомендованная длина кабеля от Блока Управления до выносного блока радиоприемника для датчиков протечки воды WSR (радио) в метрах. | 100м | 100м | — |
| Максимальное рекомендованное количество датчиков протечки воды WSP+, в шт | 8 | — | — |
| Максимальное рекомендованное количество датчиков протечки воды WSP, в шт | 160 | 21 | 20 |
| Максимально рекомендованная длина кабеля от Блока управления/привода, в метрах | 100м | 100м | 100м |
Правила проведения грамотного монтажа
Прежде, чем приступить к установке системы, следует составить подробную схему размещения всех ее элементов, на которой нужно будет отметить место расположения каждого устройства. В соответствии с ней еще раз проверяется, достаточно ли для установки длины идущих в комплекте соединительных проводов, если они предусмотрены конструкцией приборов. Собственно установка проводится в следующей последовательности:
- Размечаем участки установки датчиков, кранов и контроллера.
- Согласно схеме соединения прокладываем монтажные провода.
- Врезаем шаровые краны.
- Устанавливаем датчики.
- Монтируем контроллер.
- Подключаем систему.
Остановимся подробнее на самых важных этапах.
Этап #1 — врезка шарового крана
Как уже отмечалось, установку шарового крана с электроприводом лучше всего доверить специалисту. Устройство монтируется после ручных вентилей на вводе трубопровода. Категорически запрещено устанавливать конструкции вместо кранов на вводе.
Перед узлом рекомендуется поставить на трубопровод фильтры, очищающие воду. Так приборы прослужат дольше. Необходимо так же обеспечить для них бесперебойное питание. В рабочем режиме устройство потребляет порядка 3 Вт, в момент открывания/закрывания вентиля – около 12 Вт.
Этап #2 — установка датчика
Прибор может быть установлен двумя способами:
- Монтаж в пол. Такой способ рекомендуется производителем. Он предполагает врезку устройства в плитку или напольное покрытие на участках вероятного скопления воды при возможной протечке. Контактные пластины датчика в таком случае выводятся на поверхность пола так, чтобы они были приподняты на высоту порядка 3-4 мм. Такая установка исключает ложное срабатывание. Провод к прибору подводится в специальной гофрированной трубе.
- Установка на поверхность пола. В этом случае прибор укладывается прямо на поверхность напольного покрытия контактными пластинами вниз.
Установить датчик утечки воды своими руками достаточно просто, особенно если используется второй способ.
Производители рекомендуют устанавливать датчик протечки воды в пол. Так, чтобы панель с контактами была приподнята на 3-4 мм. Это исключает возможность ложного срабатывания
Этап #3 — монтаж контроллера
Питание на контроллер должно подаваться из силового шкафа. К прибору подводится ноль и фаза согласно схеме подключения. Для установки устройства требуется выполнить следующие операции:
Готовим отверстие в стене под монтаж коробки контроллера. Штробим углубления под провода питания от места установки до силового шкафа, до каждого датчика и до шарового крана. Устанавливаем на подготовленное в стене место монтажную коробку. Готовим прибор к монтажу. Снимаем его лицевую крышку, поочередно надавив на защелки на лицевой части устройства тонкой шлицевой отверткой. Снимаем рамку и соединяем все провода в соответствии со схемой. Устанавливаем подготовленный контроллер в монтажную коробку и фиксируем его минимум двумя винтами. Собираем прибор
Осторожно устанавливаем на место рамку. Накладываем лицевую крышку и давим на нее до тех пор, пока не сработают обе защелки.
Если система собрана правильно, после нажатия кнопки включения она начинает работать
Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды
Если система собрана правильно, после нажатия кнопки включения она начинает работать. Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды.
Чтобы устранить аварийную ситуацию, закрываются ручные вентили трубопровода и отключается питание контроллера. Затем устраняется причина аварии. Датчики протечки вытираются насухо, включается питание контроллера и открывается подача воды.
Грамотно установленная система защиты от протечек надежно защищает от всевозможных неприятностей, связанных с утечкой воды
Монтаж системы защиты от потопа «Нептун»
Рекомендуется следующая последовательность установки системы контроля протечки воды (затопления), согласно основной схеме соединения входящих в комплект «Нептун» элементов:
- разметка мест установки главного блока, датчиков и электромагнитных клапанов;
- прокладка монтажных проводов, согласно схеме соединения;
- врезка электромагнитного клапана;
- установка датчиков протечки воды;
- установка блока управления;
- подключение и наладка системы;
Перед началом установки представьте себе расположение всех частей комплекта контроля протечки воды и составьте схему его размещения
Важно убедиться, что при выбранной схеме установки Вам хватит длины соединительных проводов. В разделе «структура системы» представлен возможный план размещения комплекта контроля протечки воды в стандартной квартире многоэтажного дома
Установка датчиков протечки воды
Возможны два варианта установки датчика протечки воды. Вариант 1. Рекомендуется устанавливать датчики протечки воды в полу (врезать в плитку, покрытие) в местах наиболее вероятного скопления воды при протечках. Монтируются датчики в пол контактными пластинами вверх. Провод подводится в гофрированной трубке. Выступ датчика протечки воды над линией пола (3—4 мм) позволяет исключить ложное срабатываение.
Вариант 2. Если установка датчика протечки воды в пол невозможна, то рекомендуется уложить его на пол контактными пластинами вниз. Провод свободно лежит на полу. Точечные выступы на корпусе датчика не позволяют контактным пластинам касаться пола, что предотвращает ложное срабатываение датчика протечки воды
Важно, чтобы способ установки датчика и крепления допускал демонтаж датчика с кабелем в случае выхода его из строя
При подключении датчиков протечки воды к блоку управления обратите внимание на различную расцветку проводов в монтажных концах. Необходимо соединить концы провода в соответствии со схемой: красный провод — +U1; желтый провод к клемме IN; зеленый к GND, согласно маркировке на клеммном контакте блока управления
Установка блока управления
Блок управления системы контроля протечки воды (затопления) рекомендуется устанавливать в месте удобном для обслуживания и оповещения хозяев в случае протечки.
Напряжение питания на блок управления и электромагнитный клапан должно быть подано из силового шкафа и обязательно через УЗО (на 30 мА). К блоку управления подвести фазу и ноль. Электромагнитный клапан подключается к блоку управления специальным кабелем, входящим в комплект поставки.
1 — блок управления без внешней панели; 2 — датчики протечки воды; 3 — клапан электромагнитный нормально открытый; 4 — клеммные контакты; 5 — распаечная коробка
Перед установкой блока управления:
- подготовьте отверстие в стене для установки блока управления;
- подготовьте в стене углубление для проводов питания
220 В, идущих от силового шкафа (через УЗО);
подготовьте в стене каналы для укладки проводов от места установки блока управления до каждого датчика протечки воды и до каждого электромагнитного клапана; установите распаечную коробку в стене
Перед установкой блока управления:
- снимите пластмассовую крышку;
- снимите печатную плату, отвернув два винта;
- установите и закрепите монтажную коробку (корпус главного блока) в стене;
- выполните соединение проводов.
Установка электромагнитных клапанов
Подключение электромагнитного клапана к главному блоку необходимо производить специальным проводом данного комплекта, предназначенным для влажных помещений. Клапан обязательно заземлить. Реальный срок службы клапана 8—10 лет. Следует заметить, что клапан в открытом состоянии не требует потребления питания. В закрытом состоянии, потребление составляет 8 Вт.
Электромагнитные клапаны устанавливаются на вводе труб водоснабжения после ручных вентилей или шаровых кранов. Устанавливать электромагнитный(е) клапан(ы) вместо ручных вентилей категорически запрещается! Для продления срока службы рекомендуется установить в магистрали хотя бы простейшие фильтры
Подключение и проверка
Провода от датчиков протечки воды обрежьте по месту, зачистите проводники и соедините между собой, соблюдая расцветку. Подключите датчики к клеммным контактам блока управления.
Для подключения электромагнитного клапана используйте специальный провод из комплекта. Клапан обязательно должен быть подключен к защитному заземлению. Провод питания блока управления подключается в последнюю очередь.
Для бесперебойной работы комплекта контроля протечки воды рекомендуем не реже одного раза в три месяца очищать мягкой тряпочкой контактные пластины датчика протечки воды от пыли и жира.
