Как спроектировать систему вентиляции в частном доме?

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света.
• Наличие (отсутствие) преобладающего ветра в этой местности.
• Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

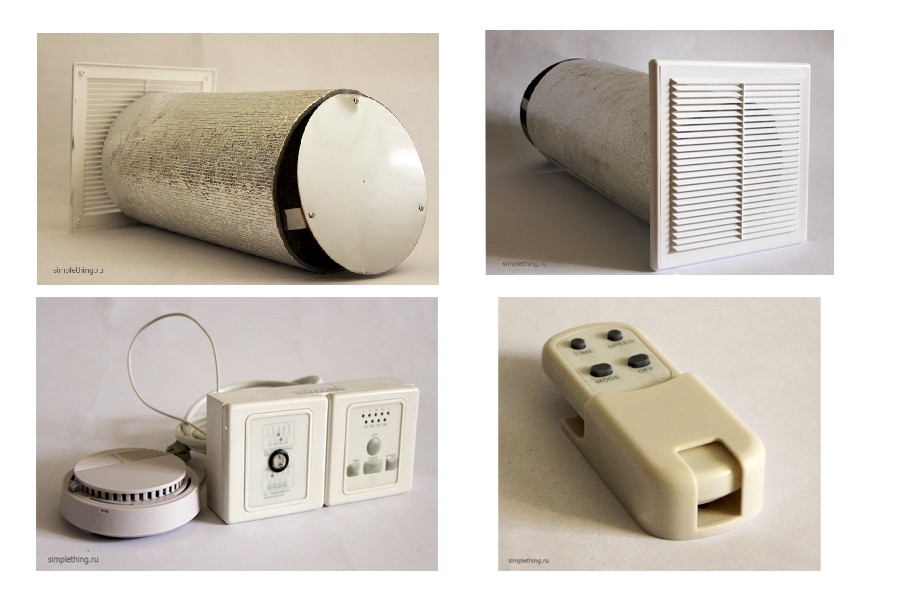

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
• В него вставляется труба с утеплителем.
• На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

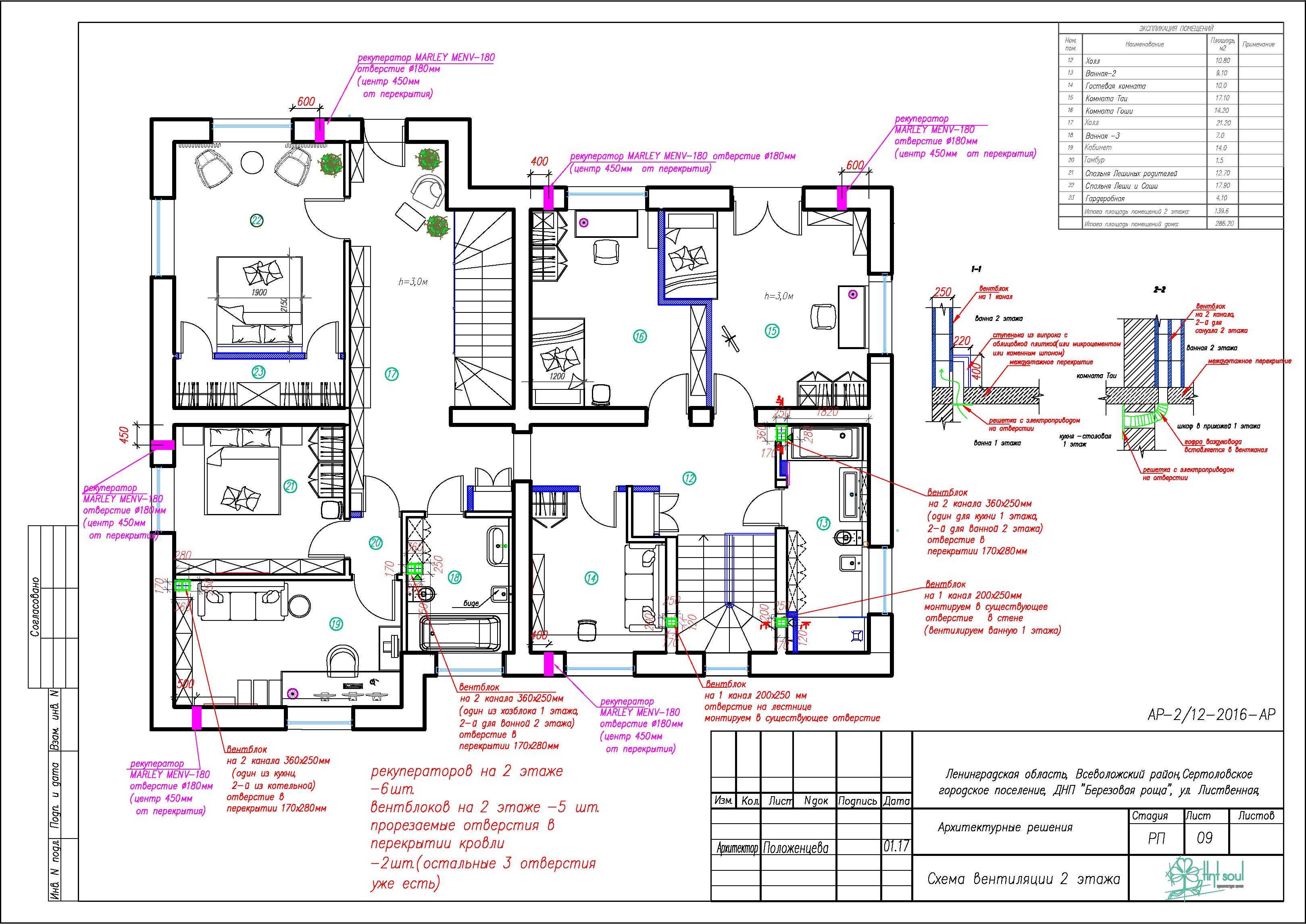

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

• воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
• очищается от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее, по воздухопроводу, поступает во все помещения дома;
• отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
• отдает свое тепло входящему холодному воздуху;
• из рекуператора, по вытяжной трубе – в атмосферу.

Система вентиляции, способы организации

Различают два основных вида обустройства воздухообмена в жилых сооружениях:

• естественный (природный);
• механический (принудительный).

Особенность обустройства и принцип работы естественного вентилирования частного дома

Природный воздухообмен в жилых сооружениях осуществляется на основании разницы давления внутри и вне дома, а также воздействия ветра на здание. Как это работает?

Температура в помещениях дома выше, чем снаружи, поэтому кислород там имеет более легкую структуру. Благодаря этому он поднимается по шахтам и выходит на улицу. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжелую структуру, поэтому находятся внизу помещений. Под их воздействием легкий теплый воздух вытесняется из комнат.

Ветер ускоряет циркуляцию воздушных масс. С возрастанием разницы в температуре внутри и снаружи коттеджа, скорости ветра, подача свежести в дом увеличивается. Раньше местами его поступления служили неплотности окон, дверей, пористые стены. Но современные системы утепления, а также пластиковые окна призваны снизить теплопотерю дома, поэтому в них нет щелей для подачи воздуха. В таком случае приток осуществляется через специальные клапаны, вмонтированные в окна, или стены здания.

Отработанный кислород попадает в отверстия вертикальных вентиляционных каналов дома, расположенных в кухне, санузле, и по ним выводится наружу. Пополнение свежим происходит за счет проветривания (открывания форточек, дверей, фрамуг).

Вентиляция дома

Преимущества и недостатки системы

Естественный воздухообмен в доме обладает следующими плюсами:

• экономичность. Перемещение воздушных потоков осуществляется без применения дополнительного оборудования;
• отсутствие аварий. Вентиляционная конструкция предельно простая, не зависит от подачи электроэнергии, не требует регулярного техобслуживания;
• бесшумность работы;
• возможность сочетания с системами фильтрации и кондиционирования.

Основной недостаток природной вентиляции — слабый обмен воздуха, что приводит к образованию конденсата, накоплению неприятных запахов, возникновению плесени, грибка. Это грозит не только постепенным разрушением дома, но и здоровью проживающих в нем людей.

Естественная вентсистема не позволяет регулировать объем удаляемого и подаваемого в помещения воздуха. Переработанный поток либо не успевает выводиться наружу, либо удаляется слишком быстро, обеспечивая потерю тепла в доме. В летнее время, когда температура внутри и снаружи дома практически одинаковая, тяга пропадает, и движение воздуха в системе прекращается. Поэтому природная циркуляция в современном строительстве домов практически не применяется. Она используется в сочетании с механической системой.

Руководство по проектированию вентиляционной системы

Схема движения воздуха.

Сначала вам нужно выбрать наиболее оптимальное место для установки вентиляционной системы. В настоящее время разработано множество разновидностей таких систем, при желании вы можете заказать или сделать самостоятельно любую из них. В зависимости от предназначения и выполняемой функции, они делятся на приточные и вытяжные. Приточная вентиляция отвечает за нагнетание воздуха в помещения, а вытяжная занимается его удалением.

Вентиляционные системы делятся на естественные и принудительные. Схема естественной вентиляции была показана ранее. Что касается принудительных систем, в их состав входят специальные устройства, отвечающие за воздухообмен. Со схемой принудительной вентиляции можно ознакомиться на рис. 2. Для большего удобства сохраните и используйте во время работы схему принудительной вентиляции и в таком виде.

В зависимости от зоны обслуживания, вентиляционные системы делят на местные либо общеобменные. Первый тип чаще всего используется в квартирах и частных домах, второй больше подходит для производственных комплексов зданий, но его можно рассмотреть в качестве варианта воздухообмена для частного дома, если он имеет сравнительно большую площадь и в нем проживает много людей.

Подберите место для установки системы. В большинстве случаев вентиляцию организуют таким образом, чтобы воздух отводился через крышу. Начертите план отведения воздуха из дома. Предварительно нужно определить пути вентиляции.

Схема рекулератора.

Выберите места для размещения отверстий и установки вытяжного вентилятора, если вы собираетесь его устанавливать

Важно, чтобы размеры отверстия и размеры вентилятора соответствовали друг другу. Заранее сделайте шаблон соответствующих размеров. Он позволит вам сэкономить время в дальнейшем

Он позволит вам сэкономить время в дальнейшем.

Уточните местонахождение проводки

Важно, чтобы она не мешала обустройству вентиляции. Уточните, сможете ли вы самостоятельно выключить подачу электроэнергии. В случае если система включает в себя вытяжной вентилятор, следите за тем, чтобы прикрытие для него имело размер, достаточный для соединения внутри всех проводов

В случае если система включает в себя вытяжной вентилятор, следите за тем, чтобы прикрытие для него имело размер, достаточный для соединения внутри всех проводов.

Проверьте качество изоляции всех систем. Любые моменты, кажущиеся вам незначительными, в действительности способны существенно снизить эффективность воздухообмена.

Устройство вентиляции в помещениях

Во всех помещениях, в которых отсутствуют окна, — гардеробной, кладовой, хозяйственной части дома — нужно разместить каналы естественной вентиляции, заканчивающиеся вентиляционными решетками. Решетки следует устанавливать в верхней части помещения так, чтобы их верхний край находился не менее чем в 15 см от потолка. Если их расположить ниже, они не будут эффективно функционировать — в верхней части помещения, под потолком, будет собираться наиболее теплый и загрязненный воздух, вместо того чтобы отводиться через вытяжные вентиляционные каналы.

Приток воздуха должен происходить через щель между внутренней дверью, ведущей в помещение, и полом или через специальные отверстия в нижней части двери. В противном случае в таком помещении вследствие повышенной влажности и застоя воздуха могут возникнуть плесень и грибок.

Внутренние двери должны обеспечивать свободное движение воздуха между помещениями, даже когда они закрыты. Воздух должен проходить из помещений, где воздух менее загрязнен (комнаты), через помещения с более загрязненным воздухом (кухня, ванная, туалет), а оттуда выводиться по вентиляционным каналам. Для этого под дверями следует оставить щель или установить в них специальные решетки. Площадь отверстия в межкомнатных дверях должна составлять около 80 см2, а в дверях, ведущих на кухню или в ванную, — 200 см2. Но если воздух на пути к вентиляционной решетке проходит через две двери, сопротивление ему может быть очень сильным. Поэтому, если какое-либо помещение отделено от помещения с вентиляционным каналом (кухня, ванная, туалет) более чем двумя дверями, необходимо сделать в нем отдельный вентиляционный канал.

Установка вентилятора в ванной тоже не является хорошим решением. Зимой, по причине повышенной влажности воздуха в ванной, вентилятор может заиндеветь. Кроме того, поступающий извне холодный воздух охлаждает помещение. Лучше обеспечить приток воздуха в ванную косвенным путем — через отверстия или решетки в двери, отделяющей ее от смежных помещений.

Следует учесть, что подсоединение двух помещений к одному вентиляционному каналу будет вызывать вместо проветривания перемещение воздуха между комнатами. Такое решение особенно некомфортно, если оно касается смежных санитарно-гигиенических помещений (например, ванной и туалета). Объединение помещений одним каналом также будет способствовать ухудшению шумоизоляции.

Если на кухне есть только один вентиляционный канал и к нему подсоединена механическая вытяжка, это может привести к нарушению работы всей вентиляции. Когда вытяжка не включена, естественное движение воздуха будет затруднено или совсем невозможно. Значит, лучше сделать два отдельных вентиляционных канала: один — для подсоединения кухонной вытяжки, другой — для естественной вентиляции.

В комнате, где есть камин (как с открытой топкой, так и оснащенный каминным вкладышем), из соображений безопасности и комфорта следует построить отдельный вентиляционный канал. Во время работы камин потребляет значительное количество воздуха для горения. Если воздух будет поступать из помещения, то взамен должен поступать свежий воздух извне.

Часто (если окна герметичные) он поступает самым простым путем — через вентиляционные каналы. В этом случае может произойти засасывание дыма из выходного отверстия дымового канала или неприятных запахов из выведенных над крышей вентиляционных отверстий канализации. Поэтому лучше всего подвести воздух извне непосредственно в камин через утепленную трубу, проложенную под полом.

Вентиляция отдельных помещений и элементов бревенчатого дома

В идеале каждая комната должна хорошо и регулярно проветриваться. Однако в первую очередь сделать вентиляцию в деревянном доме нужно усиленно подверженных действию сырости зонах. Рассмотрим особенности обустройства каждой области отдельно.

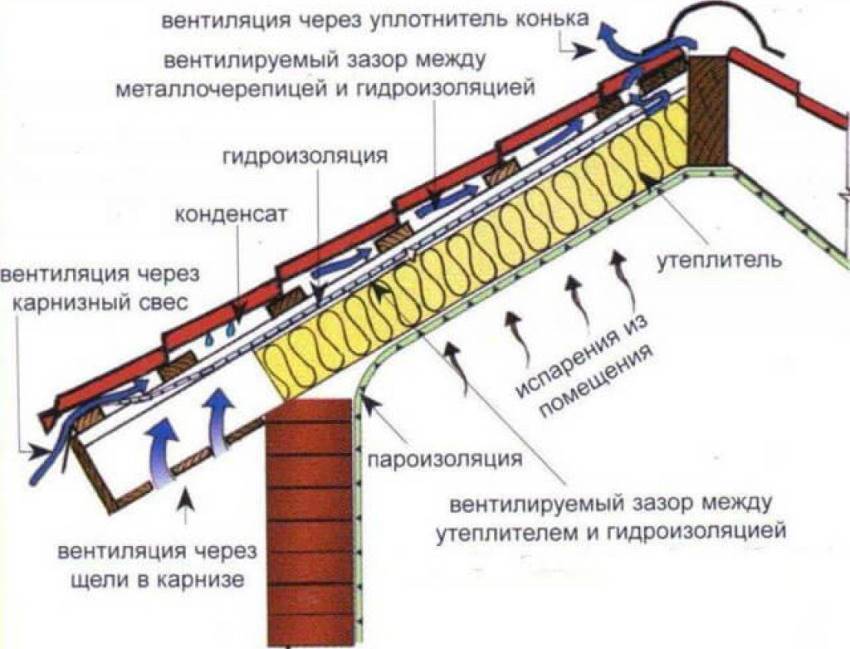

Крыша деревянного дома

Действию сырости в кровельном пироге подвергаются деревянные стропила и обрешетка. Поэтому для проветривания в ходе монтажа оставляется специальный вентзазор. Он образует единое пространство.

Для создания тяги создаются отверстия в свесах внизу и под коньком вверху. Из-за разницы высот и уровня нагрева создается естественная тяга. Воздушный поток устремляется вверх, обеспечивая эффективное проветривание.

Правильно собранный «пирог» крыши не нуждается в оборудовании дополнительной вентиляции

Подпол

Пространство между полом и грунтом – постоянный источник сырости. Так как улица всегда охлаждает, а дом нагревает. В результате образуется конденсат, который благоприятствует росту домового грибка.

Единственный способ защитить дом от разрушения – создание продухов на уровне основания и правильное утепление пола, которое не будет мешать циркуляции воздуха. Естественная тяга обеспечит интенсивное проветривание. Чтобы исключить промерзание пола, на зиму они могут затыкаться.

Санузел

Душ, ванная, умывальник и другие сантехнические приборы – источники повышенной атмосферной влажности и образования конденсата. Поэтому в санузле должна устанавливаться принудительная вентиляция.

При этом лучше сделать отделенную от общедомовой системы ветку. Так как воздуховоды выводят не только атмосферу из помещения, но и соединяются со стояком для удаления запахов из канализации.

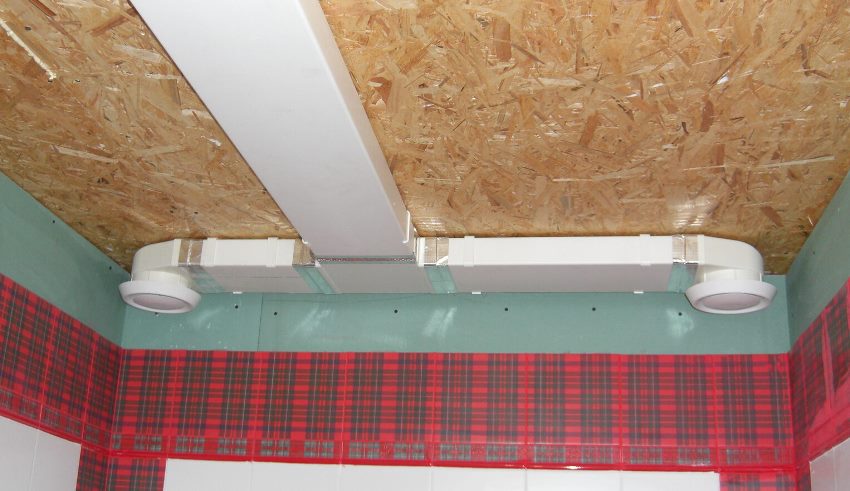

Обустройство вентиляции в санузле

Кухня

Если и устанавливать принудительную вытяжку в деревянном доме, то кухня – самое подходящее для нее место. Заборный патрубок должен располагаться над плитой – на высоте 0,7-0,9 метров, выступая за края по ее периметру не менее чем на 10-15 см.

При этом лучшее место для вывода вытяжного воздуховода – ближайшая стена дома. Так как безопаснее большой объем влажного воздуха не вести через все сооружение, а выбрасывать его сразу – недалеко от места образования.

Простой способ установки принудительной вытяжки показан в видео:

Подвал

Наличие погреба под жилым деревянным домом – это всегда высокий риск разрушения нижней части сооружения. Так как сырость из подземного помещения будет насыщать элементы перекрытия и первые венцы.

Единственный способ защиты – эффективная приточно-вытяжная вентиляция. В большинстве случаев достаточно обустройства естественной вентиляции с максимальным разносом по высоте точек притока и оттока.

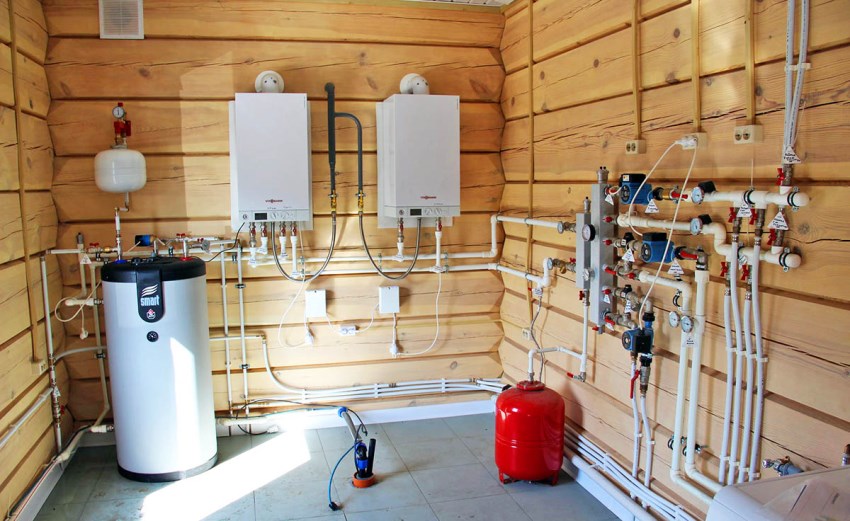

Котельная

Помещение для отопительного агрегата, гидроаккумулятора требуется оснастить сильной вытяжной системой. Так как здесь будет не только влажно, но и жарко, а если котел работает на газе, то еще и опасно.

По этой причине лучше организовать отдельную принудительную вытяжку. Не следует соединять ее вывод с общим домовым воздуховодом.

Котельная – помещение повышенной опасности, которое требует серьезного подхода к оборудованию вентиляционной системы

Пять основных заблуждений относительно вентиляции

1. В загородном доме вентиляция не нужна. Можно просто открывать окна, двери и форточки.
2. Вентиляция занимает полезное пространство дома, шумит и неэстетично выглядит.
3. Деревянные дома «дышат самостоятельно» и не нуждаются в оснащении дополнительным вентиляционном  оборудовании.
4. Чем больше помещение, тем больше в него надо подавать воздуха.
5. Вентиляция – это то, на чём можно сэкономить.

На самом деле:

1. Грамотно устроенная вентиляция необходима в любом доме (коттедже, квартире). Регулярный воздухообмен в помещении решает такие задачи:

• Снижает концентрацию углекислого газа, выдыхаемого человеком;
• Удаляет избыточную влажность.
• Устраняет:
• кухонные запахи;
• табачный дым;
• стойкие запахи загрязнения;
• вредные выделения современных стройматериалов и бытовой химии.

Проветривание при помощи  окон и форточек может решить проблему  лишь отчасти, и то – летом. Причем, дело это довольно хлопотное и некомфортное: сквозняки  вызывают простудные заболевания; с улицы в дом попадает гарь, машинные выхлопы, а также пыль и пыльцы – сильнейшие аллергены. Не доставляют удовольствия и проникающие извне шумы, а в летнее время – насекомые. А зимой такое проветривание превращается в существенный удар по бюджету, т.к. 50% тепла уходит на улицу, что сводит “на нет” всякую энергоэффективность.

2. Использование системы гибких воздуховодов делает системы воздухораспределения невидимыми: всё оборудование располагается внутри стен, а снаружи – только вентиляционные решётки, которые, как раз, могут стать эффектным элементом декора. Что же касается шума, то современные установки бесшумны.

3. Миф про «дышащие дома»  прочно прижился на просторах интернета, однако, с потребностью человека в свежем здоровом воздухе, он ничего общего не имеет. Те, кто ввели это понятие в обиход, имели в виду тот факт, что древесные строительные материалы не накапливают внутри влагу. Что же касается человека, то его потребности в свежем воздухе составляют от 25 м³/ час. Причем, в зависимости от вида деятельности, (например, при активном занятии спортом) и количества людей, находящихся в помещении,  приток свежего воздуха должен быть значительно больше. А такой приток свежего воздуха ни один “дышащий дом” не обеспечит.

4. На самом деле наблюдается обратная зависимость. Чем меньше помещение, тем оно более требовательно к вентиляции, поскольку объём воздуха небольшой, и он быстро расходуется. Поэтому небольшие по площади помещения с низкими потолками нуждаются в дополнительном притоке свежего воздуха (естественная вентиляция, когда воздухообмен осуществляется за счет разницы температур, атмосферного давления снаружи и внутри квартиры, определенной силы и направления ветра, – крайне неэффективна!)

5. Мы дышим каждый день 24 часа в сутки, и от того, каким будет воздух, попадающий в наш организм, напрямую зависит наше самочувствие. А экономить на своем здоровье крайне невыгодно!

Пошаговый план действий

Чтобы самостоятельно выполнить все работы нужно обладать минимумом технических навыков и знать последовательность подобных работ.

Подготовка

Информация плюс расчеты – вот основа подготовки монтажа вентиляционных систем:

Расчет кратности обмена воздуха в доме по каждому помещению.

Рисунок (схема) движения воздушных масс. Примерное расположение вент. каналов.

Схемы воздуховодов с учетом дизайна помещения, рисуют, стараясь предусмотреть возможность скрыть воздуховоды под натяжными потолками, переборками и пр.

Деталировка

После того, как схема приняла стройный вид и учтены все нюансы дизайна, приступают к детальному плану, составлению сметы, в т.ч. выбору фирмы производителя оборудования:

1. Рассчитывается сечение воздуховодов, учитывается, чтобы передвижение воздуха было бесшумным.
2. Внесение параметров на схему.
3. Составления перечня необходимых элементов.
4. Высчитывается сопротивление каждого участка, подбираются вентиляторы, учитывается уровень шума, производимого им.
5. Просчитывается стоимость всех компонентов вент. системы.

В заключении составляется окончательный, чистовой вариант с полной деталировкой. Нельзя забывать про узлы прохода каналов через потолки\стены, расходники (изоляционные материалы, вент. решетки, крепеж, диффузоры и пр.). В конечном итоге все «мелочи» составляют весьма ощутимую сумму затрат, но они тоже необходимы.

Материалы и инструменты

Обязательно потребуются:

1. Перфоратор.
2. Трубы различной конфигурации, диаметра, фактуры и длины.
3. Соединительные элементы.
4. Переходники, колена, тройники.
5. Решетки вент. ходов.
6. Держатели, подвесные элементы.

Монтаж и настройка

Порядок действия:

• На стенах делают разметки, обозначают где будут проходить вент. каналы.
• По потолку чертят схему прокладки воздуховодов.
• Если система принудительная, отмечают, где будет смонтировано оборудование.
• Собирают воедино каналы и монтируют их на подвесы.
• Подключают трубы к единой вент. установке.
• Закрывают отверстия решетками.
• Подключают технику к электричеству и тестируется вся установка.

Преимущества и недостатки применения пластиковых труб для вентиляции

Система вентиляции из канализационных труб в стенах

Как видно, в частном малоэтажном доме такой проект, как вытяжка из канализационных труб, вполне реализуем. Правда, при этом стоит учитывать как положительные стороны этого материала, так и его недостатки.

Разобраться в достоинствах и проблемных моментах лучше всего в сравнении канализационных ПВХ-труб со специальными пластиковыми коробами из ПВХ для систем вентиляции воздуха.

Ну а начать сравнение лучше с недостатков канализационных труб из пластика:

• трубы имеют круглую форму сечения, стандартные короба имеют форму прямоугольника, а это значит, что в пространстве между перекрытиями они будут занимать больше места;
• относительно небольшой диапазон температур: максимум, что может выдержать пластик, – это 70 градусов, значит, он не подходит для мастерских, бань и саун;
• канализационные трубы ограничивают возможности установки вентиляторов – конструкция будет передавать вибрацию электродвигателя;
• трубы в основном предназначены для установки в вертикальном положении, поэтому для горизонтального или наклонного варианта установки необходимо, кроме стандартных узлов, применять дополнительные кронштейны или хомуты.

Ну и в заключение следует обратить внимание на общие недостатки пластиковых изделий как специального назначения, так и для канализации – пластик, в отличие от металла, со временем становится хрупким. А вот что касается положительных сторон, то здесь список намного объемнее:. А вот что касается положительных сторон, то здесь список намного объемнее:

А вот что касается положительных сторон, то здесь список намного объемнее:

канализационные трубы в среднем в 1,5 раза дешевле металлических коробов и в ½ раза дешевле специальных воздуховодов из пластика;
огромное количество фитингов, тройников, углов и заглушек позволяет создать любую конфигурацию системы;
пластиковые конструкции легче, чем металлические;
большой диаметр обеспечивает стабильную работу системы, а гладкая внутренняя поверхность пластиковых труб не создает преград движению воздуха;
монтаж системы может сделать практически любой – это что-то вроде большого конструктора;
пластик обладает антибактериальными и антистатическими свойствами;
пластик не проводит электричество, что очень важно для установки отводов через кровлю из металлочерепицы;
все изделия имеют герметичное соединения, если они воду не пропускают, то воздух и подавно;
трубы имеют стандартные внутренние диаметры, что облегчает их подбор и стыковку с другими видами оборудования.

Виды вентиляции для частного дома

Как вы уже наверно знаете, по типу существует всего два вида вентиляции в помещении:

• естественная – воздух проходит сквозь щели и стыки;
• принудительная – кислород загоняется при помощи специального оборудования.

Теперь давайте более детально разберем каждый из видов, чтобы у вас сложилось полное представление о том, какому лучше всего отдать свое предпочтение.

Естественная вентиляция

Естественная вентиляция

Начать следует с естественного варианта, который является простым для понимания, и несложным при обустройстве. Данный тип рекомендуется применять для помещений, которые обладают не слишком высоким уровнем тепловой изоляции. Кроме того, он чаще всего используется владельцами деревянных коттеджей, выстроенных из сруба. Есть несколько возможных вариантов создания такой вентиляции частного дома своими руками:

1. Создание форточки – это наиболее простой и распространенный из всех существующих вариантов. Он имеет массу явных недостатков, главным из которых считается увеличение тепловых потерь комнаты. Очень неудобно использовать форточки в зимний период времени, потому что невозможно на 100% угадать, какой будет температура ночью и насколько следует приоткрыть заслонку, чтобы не замерзнуть или наоборот не вспотеть во время сна. К преимуществам можно отнести простоту и элементарность при монтаже, а также скорость, с которой создается эта вентиляция в частном доме.
2. Вытяжные клапана – более современный способ, в основе которого лежит использование специальных клапанов для запуска воздуха. Они могут регулироваться заслонкой, а главным преимуществом является отсутствие сквозняков. Могут комбинироваться с третьим вариантом.

3. Вытяжная труба – комната, в диагональном дальнем углу от окна снабжается вытяжной трубой, выводящей отработанный воздух. Устанавливается она прямо под потолком, и может сочетаться с форточкой или же клапанами. Таким образом, если монтаж вентиляции в частном доме выполнить с использованием вытяжки и форточки, владелец коттеджа получает возможность вовсе забыть, что такое сквозняк.

Так как принцип работы естественной вентиляции заключается в использовании разности давления для ввода и вывода воздушных масс, опрокидывание является довольно неприятным фактором для владельца частного дома. Суть в том, что если температура воздуха будет недостаточной, чтобы протолкнуть теплый углекислый газ в вытяжную трубу, начнется двойной приток – из вытяжки и клапана либо форточки.

Принудительная вентиляция

Принудительная вентиляция в частном доме

В основе принудительной циркуляции свежего воздуха в помещение лежит использование специального оборудования. Наиболее часто для владельцев частных домов компании, занимающиеся созданием вентиляции, предлагают два варианта:

1. Наборные системы – вся вентиляция монтируется на месте, это значит, что отдельные ее составляющие могут быть установлены в разных местах. Например, вентилятор займет место прямо у заборного отверстия, а глушитель немного дальше, по ходу самой шахты. Такое вентиляция частного дома своими руками чаще всего не устанавливается. За подобную работу могут браться специалисты или вентиляционщики, которые имеют опыт работы наладки оборудования.
2. Моноблочные сплит-системы – вторым вариантом создания принудительной вентиляции является установка моноблоков. Данная конструкция содержит в себе сразу все компоненты, которые спрятаны в шумоизолирующем кожухе, поэтому они работают намного тише в отличие от наборного варианта. Применяются для больших помещений, поэтому маленькие дома площадью 100-300 квадратных метров ими обеспечивать не целесообразно. Несмотря на то, что они более производительны, если сравнивать с аналогом, имеются и недостатки, которые выражаются в дорогостоящей модернизации и больших габаритах.

Помните! Если вы оцениваете вариант моноблочной сплит-системы грамотно рассчитайте мощность, в противном случае, придется раскошелиться на модернизацию.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается , а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.
