Как произвести вычисление ширины ленточного фундамента: минимальные и максимальные значения, а также ее расчет под кирпичный дом

Формирование фундамента.

Для того, чтобы самостоятельно сделать монолитный фундамент надо сначала вырыть котлован глубиной не менее 60 см. Затем в него засыпается «подушка», а уже сверху укладывается гидроизоляция. Только после этого укладывается арматура, в несколько слоёв, после чего, всё данная конструкция заливается бетоном.

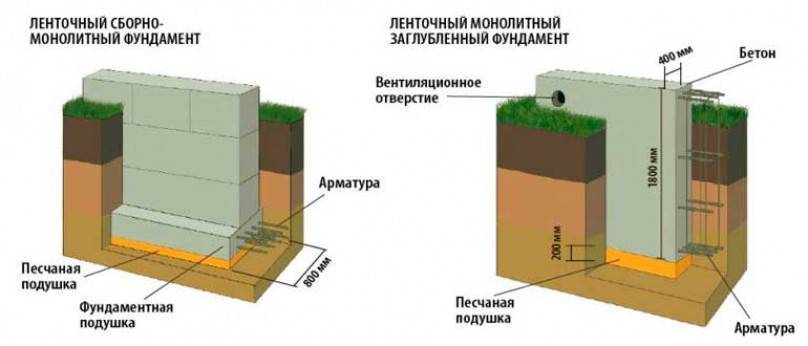

Ленточный фундамент, подходит для пучинистых и глинистых почв. Он формируется из непрерывной ленты железобетона, по периметру несущих всех стен дома. Главный принцип такого фундамента заключается в том, что б основание дома было не только хорошо устойчивым и надёжным, но и лёгким. Фундамент ленточный бывает двух типов: заглубленный и малозагубленный.

Заглублённый фундамент делается следующим образом: основание закладывают на достаточную глубину, для того чтоб не промерзала почва. Следует помнить, что такой фундамент должен быть шире, самих стен дома, примерно на 100 мм, со всех сторон. Цоколь здания, должен иметь – 40 сантиметров минимум. После построения цоколя, укладывается арматура в два ряда, по два слоя. Однако такой вид фундамента имеет свои недостатки.

Во-первых, весь процесс формирования фундамента занимает слишком много времени и сил. Во-вторых, надо сразу иметь определённую сумму денег, чтоб хватило на все стройматериалы, которые следует купить заранее. В-третьих, самому такой фундамент не построить, нужны помощники или строительная бригада, а их труд, тоже должен быть оплачен.

Обычно такой фундамент закладывают, при строительстве многоэтажных домов, или 3-х этажных особняков с подвалом. Если, по проекту, в доме есть подвал, то такой фундамент лучше других видов подойдёт.

Малозагубленный вариант фундамента, намного проще, предыдущего. И отличается от него тем, что подходит для одноэтажных зданий, и закладывается на малых глубинах почвы. Этот вид фундамента малозатратный, и его заложить сможет даже новичок в строительном деле. Здесь самое главное, соблюсти все нужные пропорции.

Итак, для начала, можно обычной лопатой, самостоятельно надо вырыть траншею, глубиной в 60 см. Затем в неё насыпаем «подушку», состоящую из песка с щебнем (гравием). Засыпать следует равномерными слоями по 15 см каждый, желательно несколько раз. Теперь делаем опалубку, и всё это заливаем бетоном.

Теперь в верхней части цоколя делаем каркас из арматуры и надёжно его закрепляем. Ширина цоколя, на 10 см должна быть шире, всех стен в доме. Малозаглублённый фундамент, идеально подходит, для непучинистых, твёрдых слоёв земли.

Какие данные потребуются для расчета

Кроме климатологических показателей региона, гидрогеологической структуры грунта и определения материала фундаментных стен, для разработки проекта требуется определить полный вес постройки, несущую способность грунта и длину стен.

Определение нагрузки от здания

Весовая нагрузка на ленточный фундамент определяется по простой формуле:

М+П+С+В, где:

• М – мертвая масса здания, включающая вес всех строительных конструкций и элементов, в том числе фундамента;
• П – полезная нагрузка или вес всего, что будет находиться внутри постройки и создавать давление на перекрытия;
• С – максимально возможная масса снегового покрова зимой и в начале таяния;
• В – ветровое давление на стены и кровлю.

Полученный расчетный результат следует умножить на коэффициент 1,2-1,25, обеспечивая 20-25% запаса прочности конструкции ленточного фундамента.

Несущая способность или сопротивление грунта

Этот показатель приводится в нормативной литературе и определяется ГОСТ 25100-95 «Классификация грунтов». Для наиболее распространенных типов почвы он составляет (в кг/см2):

• суглинок – 1,5-2,8;
• глина сухая плотная – 1,6-3,0;
• песок мелкозернистый – 2,2-3,4;
• среднезернистый – 2,5-3,6;
• супесь – 2,6-3,6;
• песок крупных фракций – 3,6-4,6;
• гравий, щебень, галька – 5,1-6,5.

На показатель сопротивления весовым нагрузкам также влияет влажность, текучесть и пористость почвы, которые приходится учитывать при подготовке расчетных данных.

Вычисление количества арматуры и проволоки.

Плитный фундамент — это монолитная конструкция, залитая под всю площадь здания. Чтобы произвести расчет, нужны базовые данные, то есть площадь и толщина. Наша постройка имеет размеры 5 на 8 и его площадь будет 40 м 2 . Рекомендуемая минимальная толщина 10-15 сантиметров, значит заливая фундамент нам необходимо 400 м 3 бетона.

Высота основной плиты равняется высоте и ширине ребра жесткости. Значит если высота основной плиты 10 см, то глубина и ширина ребра жесткости также будет 10 см, из этого следует, что поперечное сечение 10 см ребра будет 0,1 м*0,1=0,01 метра, затем умножаем результат 0,01 м, на всю длину ребра 47 м, получаем объем 0,41 м 3 .

От каких факторов зависит ширина ленточного фундамента

Параметры ленточного фундамента полежат тщательному расчету и обусловлены несколькими факторами:

• Типом грунта.
• Высотой уровня залегания грунтовых вод.
• Весом постройки.
• Величиной снеговой нагрузки в зимнее время.
• Материалом, из которого строится фундамент.

Ширина ленты привязана к несущей способности грунта. Рыхлый или неплотный грунт требует большой площади основания, при которой снижается удельное давление и возникает возможность строить достаточно крупные постройки.

В то же время, чем больше площадь основания, тем выше нагрузки пучения, воздействующие на него и создающие выталкивающее воздействие, заметно проявляющееся на мелкозаглубленных типах ленты.

В сложных случаях используют составное сечение ленты, когда опорный элемент — бетонная подушка — имеет большую площадь, позволяя рыхлому грунту прочно удерживать постройку без оседаний, а верхняя часть ленты намного уже, что позволяет уменьшить вес основания и существенно сэкономить стройматериалы.

ВАЖНО!

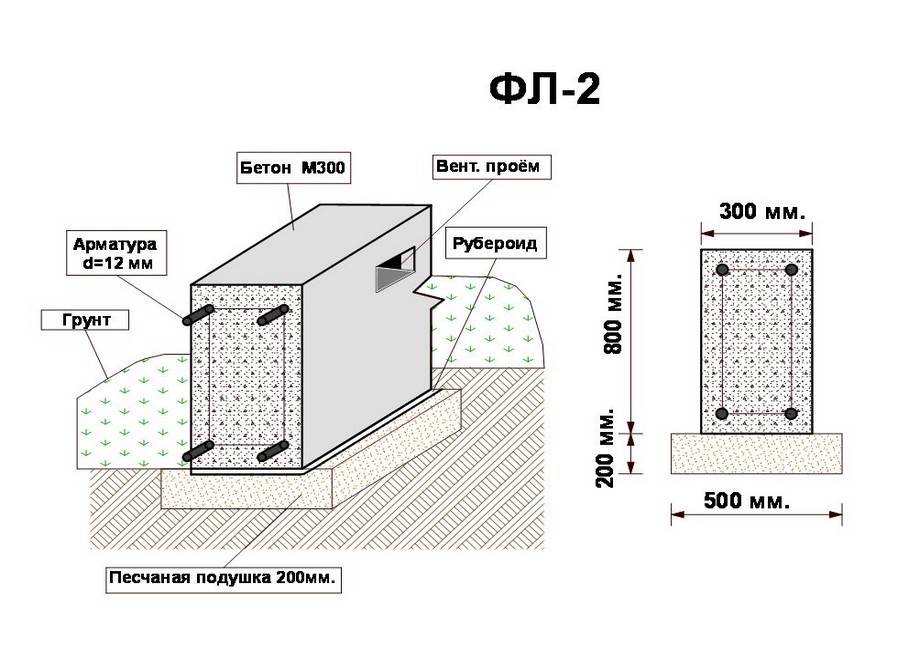

Обычная ширина ленты в числовом выражении находится в пределах 0,2-0,6 м. Наиболее распространенные варианты оснований имеют средние значения ширины, но в каждом конкретном случае необходим точный расчет с обследованием и учетом гидрогеологии участка.

Минимальная

В целом, минимальная ширина ленты — это расчетная величина, полученная в процессе вычисления параметров ленточного основания.

Методика расчета такова, что определяет не конкретный размер, а минимальное значение, меньше которого параметры ленты быть не могут.

Окончательный выбор обычно немного превышает минимум, на 10-15 % (иногда больше). Весь смысл расчетов заключается в определении минимально возможных значений, позволяющий наиболее экономичное и не затратное строительство.

Существует еще один способ определения толщины. Ленточный фундамент должен на несколько сантиметров (обычно 10 см) превышать толщину стен дома.

При этом, такое соотношение необходимо для того, чтобы стены имели надежное и достаточно широкое основание, позволяющее производить качественный монтаж или укладку.

В некоторых случаях применяют компромиссный вариант, когда верхняя площадка фундамента имеет увеличенную площадь для обеспечения условий строительства стен, а нижняя часть намного тоньше.

Это позволяется нормативами в случаях, когда, несмотря на большую толщину стен, их вес относительно мал и может удерживаться лентой малой толщины.

Для легких вспомогательных построек небольшого размера (баня, сарай) ширина ленты может составлять около 25 см на плотном грунте, а для кирпичного коттеджа в тех же условиях необходимо обеспечить ширину в 50 см.

Максимальная

Строительными нормами не регламентируется максимальная ширина ленты, поскольку в задачу любого проектировщика входит экономия, а не сверхнормативный расход строительных материалов.

Все методики расчета базируются на минимально возможных значениях и выбираются по принципу достаточности.

Предельных значений по максимуму не существует, так как из обычных соображений целесообразности никто не станет строить чрезмерно широкую ленту там, где достаточно гораздо меньших размеров. По образному выражению строителей, «никто не заинтересован закапывать деньги в землю».

Чаще всего принимают значения, на 10-15% больше расчетных, на случай изменения условий эксплуатации или с учетом гидрогеологических процессов, способных иногда преподносить не самые приятные сюрпризы. Единственным ограничивающим фактором может стать собственный вес ленты, оказывающий влияние на грунт.

ОБРАТИТЕ ВНИМАНИЕ!
Слабонесущие типы грунтов негативно реагируют на большие нагрузки, но в данном случае вопрос решается путем расширения площади подошвы без общего увеличения параметров ленты.

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

• γc – коэффициент эксплуатационных условий;
• γn – коэффициент запаса надежности, принимаемый равным 1,2;
• F – полная (суммарная) нагрузка на грунт.

Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

Вес сооружения

Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

Стеновые конструкции:

• каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
• бревенчатый и брусчатый сруб – 72-95 кг/м²;
• кирпичная кладка толщиной 15 см – 210-260 кг/м²;
• стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

Перекрытия:

• чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
• то же, но с плотным утеплителем – 140-190 кг/кв.м;
• напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
• перекрытие бетонными плитами – 500 кг/м².

Крыша:

• металлическая кровля из листа – 22-30 кг/кв.м;
• рубероид, толь – 30-52 кг/кв.м;
• шифер – 40-54 кг/кв.м;
• керамическая черепица – 60-75 кг/кв.м.

Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

1. Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
2. Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
3. Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

• северные районы – 180-195 кг/м²;
• средняя полоса РФ – 95-105 кг/м²;
• южные регионы – до 55 кг/м².

После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

РАСЧЕТ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

Ширина ленточного фундамента b_f определяется по формуле

, м, (61)

Затем находится расчетное сопротивление R по формуле (7) и уточняется размер ширины фундамента путем подстановки в формулу (7) вместо R значения R. При внецентренно нагруженном фундаменте находят краевые напряжения P_max и P_min по формуле

, (62)

где – момент сопротивления подошвы условного фундамента.

Делается проверка следующих условий:

Расчёт осадки ленточных фундаментов

Расчет осадки ленточных фундаментов производится по аналогии со столбчатыми фундаментами. При этом должны учитываться погонные нагрузки, приложенные на обрез фундамента, распределенные на один погонный метр или на участке между серединами соседних простенков стены.

Расчет прочности нормальных сечений ленточного фундамента

Расчет сводится к определению требуемой площади арматуры вдоль длинной стороны фундамента (рис. 15).

Рассчитываем только подушку, выступы которой работают как консоли, загруженные реактивным давлением грунта P_I (без учета массы веса тела подушки и грунта на её обрезах)

, кПа, (63)

где g_f = 1,2 – коэффициент надежности по нагрузке; N_II – погонная нагрузка на обрез фундамента при расчете по второй группе предельных состояний; A_f = b_f×1 п.м. – площадь фундамента, м 2 .

Сечение арматуры подушки подбираем по моменту консоли в сечении I-I по формуле

, кН×п.м. (64)

Определяем значение a_m по формуле

, (65)

где R_b – расчётное сопротивление осевому сжатию (призменная прочность бетона), кПа, определяется по табл. 13 ; l₁ – ширина сжатой зоны (в верхней части) сечения ленточного фундамента равная 1 п.м.; h – рабочая высота рассматриваемого сечения, см; b₁ – вылет консоли, м, определяется по формуле

, (66)

где b_f и b_c – соответственно ширина подошвы фундамента и стены (колонны).

По табл. 20 в зависимости от a_m(А) определяем n и по формуле вычисляем площадь арматуры A_s:

, см 2 , (67)

где R_s – расчетное сопротивление арматуры для предельных состояний первой группы, кПа (кгс/см 2 ), определяется по табл. 22 .

По сортаменту арматурной стали подбираем расчетную арматуру.

7.4. Расчет прочности ленточных фундаментов

на действие поперечной силы

При расчете наклонных сечений на действие поперечной силы должно соблюдаться следующее условие:

Расчет на действие поперечной силы НЕ ПРОИЗВОДИТСЯ при выполнении следующего условия:

где k₁ – коэффициент, для тяжелого бетона принимается равным 0,75;

R_bt – сопротивление осевому растяжению бетона.

Расчет свайных фундаментов зданий и сооружений следует начинать с определения (назначения) глубины заложения d_p подошвы ростверка FL_p из условий рекомендуемых пп. 2.25 ¸ 2.33 . Затем определяется длина сваи l, назначаемая из условий выбора инженерно-геологического элемента ИГЭ по глубине грунтового массива с наиболее приемлемым условным расчетным сопротивлением R по эпюре на рис. 16.

Острие сваи, в первом приближении, располагаем в ИГЭ с R, значение которого наибольшее из массива грунта под ростверком. Величина анкеровки l_анк острия сваи из условия погружения принимается:

– на глубину не менее 0,5 м в крупнообломочные грунты, гравелистые, крупные и средней крупности песчаные грунты и глинистые грунты с показателем текучести J_L £ 0,1;

– на глубину не менее 1 м – в остальные грунты.

Оголовок сваи при свободном сопряжении с ростверком должен быть заделан в ростверк на глубину l_задел. = 5 ¸ 10 см. Тогда из рис. 16 имеем:

+ 1,2 + 0,35 + 0,1 = 5,65 м, принимаем сборную железобетонную сваю

Определяем несущую способность призматической висячей сваи или сваи трения по глубине основания. Для этого используем практический метод, основывающийся на табличных данных .

, кН. (70)

Обозначения, входящие в формулу, приведены в формуле (3) . Далее рассчитывается допустимая нагрузка N_d, кН на сваю, по формуле

, кН, (71)

где g_k – коэффициент надежности (если несущая способность F_d определена расчетом или по результатам динамических испытаний без учета упругих деформаций грунта, g_k = 1,4; если F_d найдена по результатам полевых испытаний грунтов эталонной сваей или зондом статического зондирования, а также по результатам динамических испытаний с учетом упругих деформаций грунта, g_k = 1,25; если F_d определена по результатам полевых испытаний статической нагрузкой, g_k = 1,2).

По величине допустимой нагрузки определяется количество свай n, шт, по формуле

, шт. (72)

Результат округляется до целого числа свай. Например: N_I = 1500 кН, N_d = 430 кН, тогда 3,488 шт, принимаем n = 4 шт.

Для столбчатых ростверков оптимальное количество свай должно быть от 3-х до 5-ти штук. Оптимальное расположение свай под ленточными ростверками может быть в один ряд, два или три.

После определения количества свай следует решить вопрос об их размещении в плане и конструирование ростверка.

Этапы деформаций грунтов в классическом виде

Схема развития деформаций и возможных перемещений грунта при неправильном расчете несущей способности

В современной литературе принято различать три основных фазы деформирования грунтов:

1. Начальная. Это этап уплотнения почвы под влиянием внешних факторов, происходит из-за уменьшения пор между частицами почвы под подошвой. Фаза отличается тем, что сейчас не происходит сдвига фундамента, ведь все касательные нагрузки равноценные и компенсируются нагрузкой. Но нагрузка всегда возникает спонтанно, она распределяется неравномерно. В результате, в одной точке деформация может быть незначительной, а в другой – сильной. Как итог – происходят сдвиги основания.
2. Вторая стадия – фаза сдвига подошвы основания. По мере увеличения нагрузок грунт сжимается все сильнее, захватывает новые районы, происходит значительный сдвиг подошвы в сторону большей нагрузки. Нарушается стандартное равновесие, под подошвой образуется плотный шар почвы, а по сторонам – пустое пространство. Материал фундамента стремится занять освободившееся место за счет естественных сил тяготения, поэтому возникают трещины и разрывы в основании, а затем в несущих стенах дома.
3. Третья фаза – это разрушение подошвы. Тут уже материал подошвы выпирает плотный шар грунта и сразу деформируется.

Такая ситуация возникает с теми фундаментами, которые заложены выше граничной глубины промерзания почвы или сверху над горизонтами грунтовых вод. Немного иная картина происходит с глубоко заложенными основаниями. В таких случаях под подошвой также образуется плотный слой грунта, но его не выпирает на поверхность из-за большой площади перекрытия подошвы. Поэтому такой фундамент обладает лучшими несущими способностями, чем мелкозаглубленный.

Если начинается процесс деформации грунтов, то его порой остановить уже нет возможности. Единственный выход, это устраивать специальные защитные конструкции, способные нивелировать нагрузки или по максимуму снизить их воздействие.

Расчет потребности арматуры

Перед началом работ важно правильно оценить и потребность материалов для обеспечения армирования фундамента. Расчет проводится следующим образом

Ленточный фундамент

Для него обычно используется 2 горизонтальных ряда стальной арматуры периодического профиля диаметром 10-14 мм.

Для вертикальной и поперечной увязки можно применять гладкие стержни диаметром 8-10 мм.

Связка стержней между собой обеспечивается стальной вязальной проволокой.

Пример расчета для дома 6х8 м. Общая длина фундамента – 28 м. Для продольного армирования используется арматура диаметром 12 мм, и она укладывается по 2 штуки в каждом ряду (в сечении – 4 штуки). Стандартная длина стержней – 6 м.

При соединении применяется нахлест в 0,2 м, а стыков потребуется на 28 м не менее 5. Для горизонтальной армировки нужно 28х4=112 м. Дополнительно, на нахлесты – 5х4х0,2=4 м. Общий итог – 116 м.

Для вертикальной увязки нужны стержни диаметром 8 мм. При высоте фундамента 1,4 м длина каждого стержня составит 1,2 м. Устанавливаются они с шагом 0,6 м, т.е. количество стержней на всю длину 2х28/0,6=94 штуки.

Общая длина составит 94х1,2=113 м. В поперечном направлении связка обеспечивается в тех же точках. При ширине ленты 0,4 м длина каждого стержня составляет 0,3 м. Потребность определится, как 94х0,3=29 м. Общая потребность в арматуре диаметром 8 мм составит 142 м.

Потребность в вязальной проволоке определяется по количеству узлов. В одном сечении их 4 штуки, а общее количество 4х28/0,6 =188. Для одной связки потребуется порядка 0,3 м проволоки. Суммарная потребность – 0,3х188=57 м.

Расчет онлайн размеров, потребности арматуры и бетона

Столбчатый

Арматура устанавливается в вертикальном положении (стержни диаметром 10-12 мм), увязанные в поперечном сечении стержнями диаметром 6-8 мм. на один столб требуется 4 основных стержня, а увязка производится в 3-х местах.

В рассматриваемом примере (заглубление 1,4 м) для одного столба нужно 4х1,4=5,6 м арматуры периодического профиля диаметром 10 мм. Для поперечной увязки используются стержни длиной 0,3 м.

Их общая потребность 3х4х0,4= 4,8 м. Вязальной проволоки нужно 3х4х0,3 м=3,6 м.

Онлайн расчет размеров, потребности арматуры и бетона

Плитный

Обычно армирование производится из стальных стержней диаметром 6-8 мм, уложенных в виде сетки в один ряд. Шаг укладки составляет 0,3 м. Для дома 6х8 м потребуется по ширине 6/0,3=20 стержней, а по длине – 8/0,3=27 штук.

Общая длина составит (27х6)+(20х8) =382 м. Количество пересечений стержней – 27х20=540, т.е. вязальной проволоки нужно 540х0,3=162 м.

Калькулятор онлайн размеров, а также потребности арматуры и бетона

Советуем почитать: Устройство фундамента под частный дом своими руками

Строительство фундамента любого типа требует проведения расчетов. Без учета реальных нагрузок и состояния грунта невозможно обеспечить надежную его конструкцию.

Несоответствие его размеров нагрузкам может привести к проседанию сооружения, а то и к его разрушению. Точный расчет могут провести только специалисты, но необходимый оценочный расчет способен осуществить любой человек.

Особенности для строения с погребом

При строительстве дома с погребом стенки ленточного фундамента становятся одновременно стенками подвального помещения. Это обстоятельство вызывает возникновение дополнительных проблем:

1. Для полноценного погреба (подвального помещения) необходимо пространство под полом высотой не менее 1,7-1,8 м, а с учетом бетонной стяжки и подушки – не менее 2-2,2 м. Соответственно, заглубление ленточного фундамента должно исходить из этого условия. В то же время, для исключения просачивания воды в погреб, должно оставаться расстояние до грунтовых вод не менее 40-50 см. Если всю высоту подвального помещения не удается обеспечить заглублением фундамента, то поднимается его надземная (цокольная) часть.
2. При удалении грунта с внутренней стороны ленточного фундамента при эксплуатации возникают дополнительные боковые нагрузки при пучении грунта с внешней стороны. Для компенсации этих нагрузок придется увеличить прочность стенок. Минимальная толщина ленточного фундамента составит 40-50 см в зависимости от состава грунта и глубины погреба.

Помимо указанных особенностей при обустройстве погреба повышаются требования к гидроизоляции и утеплению стенок готового ленточного фундамента. Стенки желательно защитить и снаружи, и изнутри.

Применяются окрасочные составы, напыления, рулонные материалы и пропиточные составы. Гидроизоляция должна покрывать всю поверхность без зазоров. Оклеивание осуществляется в два слоя с перехлестом.

Наиболее часто используется плитный пенополистирол, напыляемый пенополиуретан, термопанели, утепленная штукатурка. На поверхности земли необходимо сделать отмостку.

Пример расчёта веса дома

Чтобы определить, каких размеров будет лента, надо рассчитать массу будущего строения.

Рассчитываем приблизительную массу будущей конструкции, потребуется значение площади стен, поверхности пола и потолка, а также крыши.

Рассмотрим пример, строится дом со стенами длиной 6 м и 5 м, с одной капитальной поперечной стеной внутри, длина которой– 5 м. Высота стен – 3 м. Длина наружных стен составляет 22 м плюс поперечная стена 5 м, получается 27 м. Умножаем длину стен 27 м на их высоту 3 м – определяем общую площадь стен 81 кв. м.

Площадь пола и потолка составит по 30 кв. м.

Далее, рассчитываем площадь крыши. Измеряем высоту фронтона, используя геометрические формулы, рассчитываем его площадь, затем считаем площадь крыши.

Каждую полученную площадь умножаем на удельный вес 1 кв. м. соответствующего материала. Цифры складываем, получится примерный вес будущего дома. К нему нужно прибавить вес чердачных и цокольных перекрытий.

Расчёт по геологическим и климатическим данным

На какую глубину опустить фундамент, зависит в первую очередь от особенностей грунта и его поведения при подъёме грунтовых вод и зимнем промерзании. А это связано с климатическими показателями в регионе строительства, поэтому все эти факторы нужно учитывать в связке друг с другом.

Тип грунта

По правилам перед тем как рассчитать глубину фундамента, следует провести геолого-геодезические изыскания и определить тип грунта на участке застройки. На практике часто поступают проще, и получают уже готовые данные в местном архитектурном бюро или расспрашивают хозяев соседних участков, уже построивших на них дома.

Плотные грунты, которые необходимо изучить, находятся под слоем плодородной почвы, не способной быть надёжной основой для фундамента.

Глины и суглинки.

Траншея в глинистом грунте Источник Такие грунты хорошо удерживают в себе воду, которая при замерзании расширяется и приводит к их неравномерному вспучиванию и выталкиванию фундамента вверх. Это всегда происходит при высоком стоянии грунтовых вод, которое может колебаться в зависимости от количества осадков. Поэтому подошва фундамента должна быть ниже этой отметки. Но даже если регион считается засушливым, а грунтовые воды залегают глубоко, основание на глинистых грунтах заглубляют не менее чем на 0,75-0,8 м.

Пески и супеси.

Песчаный грунт Источник Такие грунты, сложенные из частиц средней и крупной фракции, легко пропускают сквозь себя воду, не удерживая её и не вспучиваясь. Поэтому они служат надёжным основанием для фундамента, который при отсутствии большой нагрузки на него достаточно заглубить всего на полметра.

Если же грунт мелкопесчаный, пылеватый, при насыщении влагой он теряет устойчивость и «плывёт». Фундаменты в нем всегда заглубляют ниже отметки промерзания, величина которой зависит от климатических особенностей региона.

Песчано-пылеватый грунт – плохая база для фундамента Источник

Крупнообломочные грунты.

Крупнообломочный или хрящеватый грунт большей частью состоит из каменистых частиц (щебневых, галечниковых, гравийных). Они препятствуют его размыванию и вспучиванию из-за сжатия мёрзлой водой, что позволяет сильно не заглублять фундамент даже при высоком стоянии подземных вод.

Крупнообломочный щебенистый грунт Источник

Скалистые грунты.

Сложенное из прочных горных пород, такое основание является самым надёжным, так как оно не вспучивается, не проседает и не размывается. Строя загородный дом на таком грунте, не придётся думать, как определить глубину заложения фундамента – его можно ставить без заглубления, лишь удалив с участка рыхлый плодородный слой земли и выровняв его.

Скалистый грунт в разрезе Источник

Отметка грунтовых вод

Глубину нахождения подземных вод всегда учитывают при строительстве домов на глинистой или песчаной пылеватой почве, особенно если их уровень находится близко к поверхности. Не брать её в расчёт можно только в том случае, если отметка их залегания расположена ниже того уровня, до которого грунт промерзает зимой, на 2 и более метров.

Если же водный горизонт находится выше, то фундамент на пучинистых грунтах необходимо заглублять ниже отметки их промерзания.

Вода в траншее для фундамента Источник

Уровень промерзания

Как уже ясно из сказанного, грунт, промерзающий в зимние месяцы, ведёт себя по-разному в зависимости от того, насколько он насыщен водой и способен удерживать её в себе. Супеси, глины, суглинки и мелкопесчаные грунты относятся к водонасыщаемым, они выталкивают фундамент, если его подошва находится в промерзающем слое. Поэтому на таких грунтах её закладывают ниже этого уровня.

Правила устройства фундамента на промерзающих пучинистых грунтах Источник

Перед тем как рассчитать глубину заложения фундамента, необходимо узнать глубину промерзания почвы. Она зависит от географического положения точки строительства. Для её определения используют специально составленные изотермические карты, изолинии на которых проведены через крупные города.

Карта сезонного промерзания грунтов Источник
