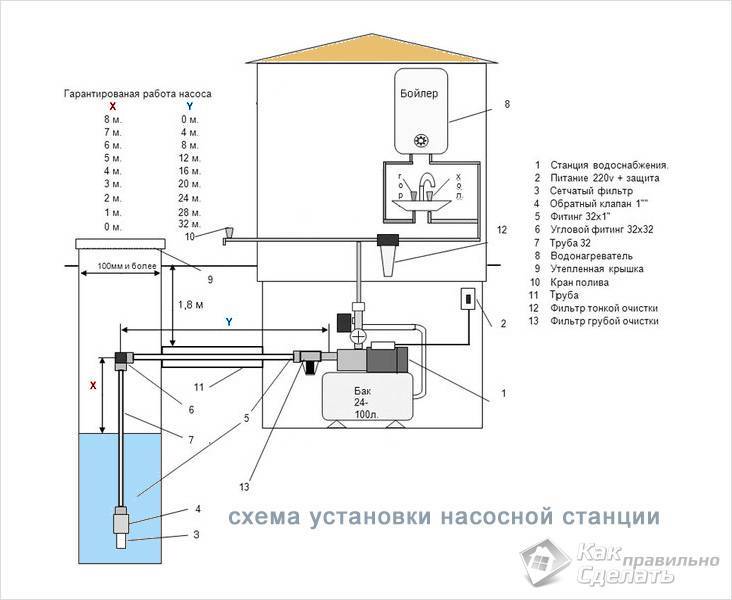

Изучаем схему подключения насосной станции к колодцу

Подсоединение к водопроводу

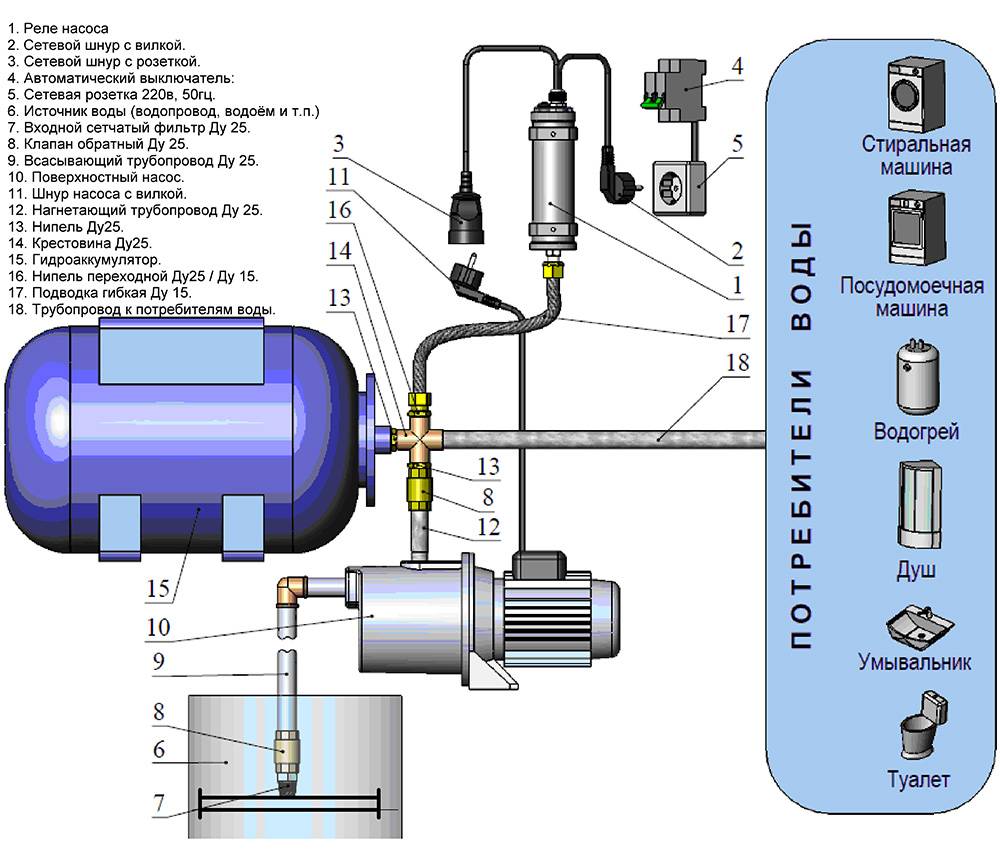

Подключение насосной станции к водопроводу. (Для увеличения нажмите)

Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.

Для того, чтобы подключить систему к водопроводу нужно:

1. Водопроводную трубу в определенном месте необходимо разъединить.
2. Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
3. Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
4. Прокладывают электрическую проводку.
5. Регулировка оборудования.

Как работает и из чего состоит насосная станция

Вариантов исполнения таких устройств несколько. Все они отличаются типом используемого насосного агрегата и накопителя. Если рассматривать модель с гидроаккумулятором, то можно говорить о более высокой степени эффективности благодаря особенностям конструкции:

• мембранный бак, разделенный на два отсека перегородкой;
• реле давления, контролирующее работу устройства при значительных изменениях значений давления;
• электродвигатель;
• сам насосный агрегат;
• клеммы заземления;
• манометр;
• кабель.

Основа функционирования такого устройства – реле давления, которое срабатывает при существенных изменениях значения давления, как в меньшую, так и в большую сторону. Это позволяет сократить количество запусков оборудования и, тем самым, снижает интенсивность износа основных узлов. Если рассматривается модель, где вместо гидроаккумулятора предусмотрен накопительный бак, то в этом случае не стоит ожидать большой производительности, так как жидкость продвигается естественным образом, без принудительного воздействия на нее.

Дополнительно ко всему немалые габариты порой затрудняют установку устройства, а непосредственно сам накопительный бак в обязательном порядке монтируется выше уровня расположения насосной станции. И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. Но это происходит лишь в случае поломки датчика наполненности бака. Именно этот элемент отвечает за пуск оборудования.

Основные узлы насосной станции также описаны на видео.

Если требуется выполнить подключение своими руками насосной станции к колодцу схема будет разниться и в зависимости от вида насосного агрегата: с эжектором и без такового. Причем первый вариант существует в двух вариациях: со встроенным (отличается большей производительностью) и выносным эжектором. Особенность конструкции со встроенным эжектором заключается в возможности всасывания воды при создании разряжения. Но при этом отмечается повышенный уровень шума. Несколько менее эффективны исполнения с выносным эжектором. Самые же простые и недорогие по стоимости устройства – безэжекторные.

Со временем в колодезной воде могут появиться различного рода загрязнения. Про различные способы самостоятельной очистки колодца читайте в этом материале.

Узнайте, какие могут быть схемы водопровода в квартире или в доме и про их особенности.

Правильно выбираем место для установки

Вариантов установки может быть два: в подсобном помещении в доме или в специально оборудованном кессоне. Первый считается более удобным в плане обслуживания, поскольку оборудование легко доступно. Для монтажа установки в здании подойдет отапливаемое сухое подвальное или подсобное помещение.

Станция должна быть установлена на небольшом возвышении над полом, чтобы в случае появления грунтовых вод оборудование не вышло из строя. Так же не следует прислонять ее к стене, иначе вибрация от работающего устройства будет передаваться в расположенные выше помещения.

Для установки насосной станции выбирают отапливаемое сухое помещение. Лучше всего обустроить небольшой подиум, на котором будет монтироваться оборудование

Стоит учитывать, что здание, в котором будет устанавливаться оборудование, должно находиться достаточно близко от колодца, от которого прокладывается трубопровод к насосной станции. Водопровод должен быть уложен в грунт ниже уровня его промерзания, иначе зимой вода может замерзнуть и разорвать трубы. Как вариант можно рассмотреть утепление трубопровода при помощи теплоизолирующих материалов или нагревательного кабеля.

Монтаж устройства в кессоне – менее распространенное решение. Герметичная емкость, в которой устанавливается конструкция, заглубляется в почву ниже уровня промерзания. Именно на такой глубине должна быть расположена насосная станция. Кессон максимально утепляется, чтобы в самые сильные морозы вода не замерзла и не разрушила оборудование.

Еще один вариант установки насосной станции. Оборудование может быть смонтировано в специально подготовленном утепленном боксе, расположенном около колодца

Система с накопительным баком

Основа такой системы — емкость для воды, которая устанавливается на значительной высоте. Если есть место, резервуар ставят на чердаке, если нет — можно построить специальную вышку или установить ее на крыше соседнего сооружения. От емкости по дому расходятся трубы, разводящие воду по точкам потребления.

Система водоснабжения частного дома с накопительным баком (из колодца или скважины  — неважно)

Работает эта система так:

• Вода из колодца или скважины насосом подается в емкость, ее уровень контролируется поплавковым механизмом. При достижении порогового значения насос отключается.
• За счет того, что накопительная емкость находится выше всех точек раздачи воды, в системе создается некоторое давление. При открывании крана за счет этого давления вода поступает в точку раздачи.
• При снижении уровня воды в емкости ниже определенной отметки, включается насос, добавляя воду.

Система водоснабжения частного дома или дачи с накопительным резервуаром проста и недорога. Но есть целый ряд серьезных недостатков:

• При такой организации водоснабжения давление в системе низкое, да еще и переменное — зависит от уровня воды в емкости и количества открытых кранов. Из-за этого никакая бытовая техника работать не будет (автоматическая стиральная машина, электрический водонагреватель (бойлер), посудомойка, автономная система отопления и т.д.).
• При отказе автоматики есть реальная угроза затопить дом водой, переливающейся через край. Опасность можно уменьшить, если сделать систему аварийного слива воды. Для этого в накопительную емкость чуть выше требуемого уровня воды приваривают трубу, через которую в случае повышения уровня вытекают излишки. Трубу вывести можно в канализацию или дренажную систему, а можно — в огород. Но нужна какая-то индикация того, что воды в баке слишком много (звук льющейся воды  — тоже один из сигналов).
• Емкость имеет солидные размеры, и место для нее найти не всегда легко. Как вариант  — построить вышку рядом с домом, на которой расположить бак для воды.

Если на даче никакой техники не предвидеться, использовать можно и такую схему снабжения водой. Но в доме мало кого такой вариант устроит. Нужно будет рассмотреть следующий вариант.

Схема с гидроаккумулятором и насосной станцией

Эта система водоснабжение частного дома из колодца и скважины обеспечивает стабильное давление, потому можно подключать любую технику. В ее основе тоже лежит насос, но подает воду он в гидроаккумулятор, а управляется системой автоматики. Если все эти компоненты объединены в одно устройство — оно называется насосной станцией.

Схема водоснабжения частного дома с гидроаккумулятором

Гидроаккумулятор для водопровода — железный бак, разделенный эластичной мембраной (резиновой) на две части. В одной части закачан под определенным давлением газ, во вторую поступает вода. Заполняя бак вода, растягивает мембрану, сжимая газ еще больше, из-за чего в системе и создается давление.

Принцип работы системы водоснабжения с гидроаккумулятором такой:

• Насос включается, качает воду, создавая заданное давление в системе. Оно контролируется датчиками. Их два: верхнего и нижнего порога давления. При достижении верхнего порога датчик отключает насос.
• При открывании крана или расходе воды техникой происходит постепенное снижение давления в системе. При достижении нижнего порога второй датчик дает команду на включение насоса. Вода подается снова, выравнивая его.

Такая система автономного водоснабжения дает более высокий уровень комфорта. Но для ее организации требуется больше средств: насосная станция и гидроаккумулятор достаточно дорогие устройства. Кроме того, это оборудование более требовательно к качеству воды (минимум примесей) для чего должен стоять хороший фильтр. Есть требования и к трубопроводу (гладкие внутренние стенки) и к производительности насоса: вода должна подаваться постоянно, без перебоев. При использовании в качестве источника воды колодца, он должен иметь хороший дебет (вода должна поступать быстро), что не всегда возможно. Потому такие схемы чаще реализуются со скважинами.

Монтируем насосную станцию

Конструкцию собирают в сухую теплую погоду, выбрав в качестве опоры площадку из бетона или кирпича, которую для амортизации покрывают жестким резиновым листом толщиной не менее 3 см. Устройство фиксируют анкерными болтами. Основанием для агрегата может служить сварная стальная рама или деревянная плита. Оборудование должно быть установлено ровно без перекосов.

Прокладка труб

Подключению напорной станции предшествует монтаж труб от колодца к дому. В качестве материала рекомендуется использовать изделие ПНД диаметром 32 мм. Его вкапывают на глубине 1,4-1,8 м, при этом дно траншеи заполняется слоем песка толщиной 20 см. В том случае, если систему размещают на земле, выполняется теплоизоляция заборной магистрали. В фундаменте дома обустраивается отверстие, соответствующее диаметру подводящего элемента цепи.

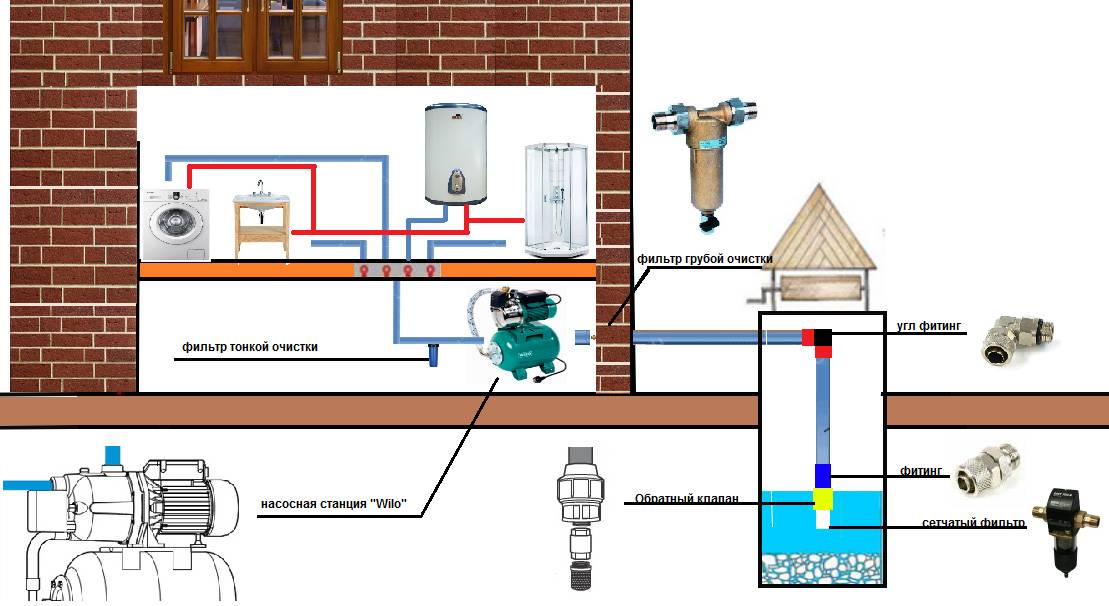

Подключение насосной станции.

Подключение устройства

Трубу со стороны воды оснащают фильтрующей сеткой с обратным клапаном, для чего используется обсадная муфта. Аналогичную соединительную деталь с переходом 32 — 1РН устанавливают на участке подсоединения к напорному устройству.

Здесь же предусматривается дополнительный сеточный фильтр, а также кран для слива или разборный фитинг «американка», которые позволяют законсервировать систему на период ремонта напорной установки.

После соединения заборной трубы и помпы напорный шланг или труба насоса фиксируется к входному патрубку накопителя. Внутри резервуара монтируется реле, которое устанавливает необходимый уровень давления воды в гидробаке. Модуль управления может быть расширен за счет датчиков наличия воды и температуры насоса.

В целях экономии подсоединение к системе водоснабжения выполняют, установив переходную футорку меньшего диаметра. В нее ввинчивают запорный шаровой кран и разборный фитинг.

Затем трубу оснащают фильтром очистки воды и арматурой запорного типа, которая отсечет устройство от трубы при его замене. В качестве дополнительного варианта можно предусмотреть обводной трубопровод.

До фильтрующего элемента организуют отвод для полива, после врезки кранов можно разветвлять сети холодного и горячего трубопроводов и боковую ветку системы отопления. При сезонной эксплуатации трубопровода в самой низкой точке системы устанавливают механизм для спуска воды.

После создания контура водоснабжения установка подсоединяется к электросети и производится тестовое включение оборудования.

Настройка перед пуском

Перед включением на реле устанавливают нижнее значение давления, что достигается путем сжатия винтом соответствующей пружины.

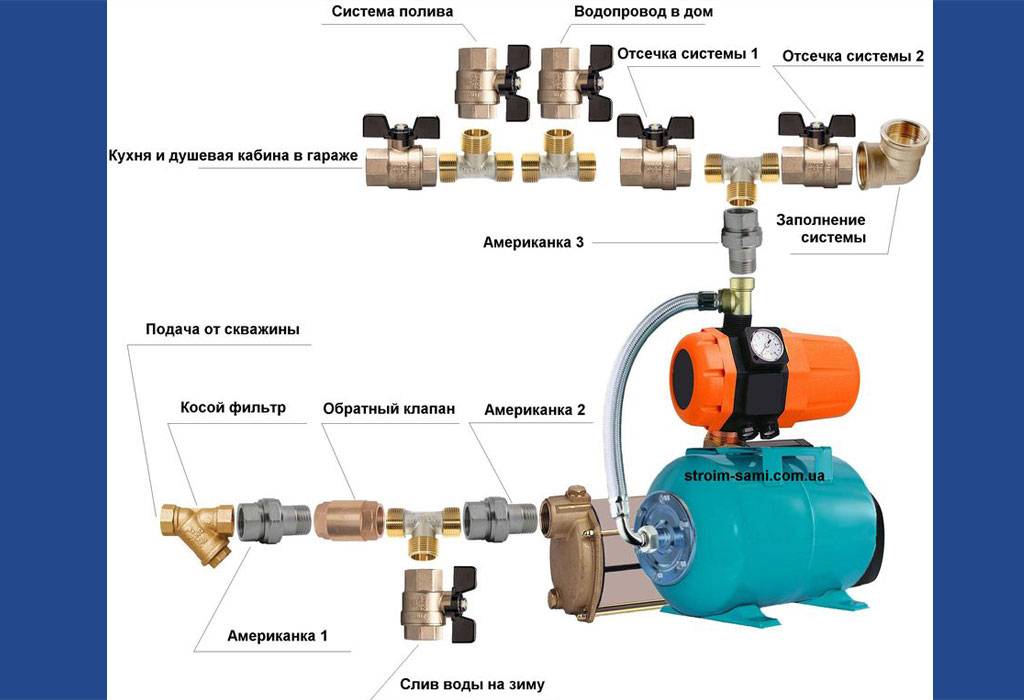

Правильная обвязка

Делается это следующим образом:

1. Установить систему на горизонтальную плоскость.
2. Станция соединяется с трубопроводом через виброизолятор. При работе системы он блокирует вибрацию.
3. Затем закрепляются запорные клапаны, которые позволяют отключать насос в случае ремонта.
4. Установка сетчатого фильтра на линии впитывания.
5. Для удобства пользования системой рекомендуют установить манометры.
6. Установка обратных клапанов.

Возможно, Вам будет также интересна статья о повысительных станциях водоснабжения.

Статью о том, как сделать и установить насосную станцию своими руками, читайте здесь.

Как производится подключение

Перед тем, как подключить насосную станцию к колодцу, от колодца до жилья необходимо проложить трубопровод, а для этого первым делом подготавливается траншея, которая по своей глубине должна превышать уровень промерзания грунта. Если это правило проигнорировать, то коммуникации в холодное время года будут промерзать. В качестве дополнительных мер во избежание таких последствий нередко выполняется теплоизоляция труб.

Но имеют место и другие тонкости: на дно подготовленной траншеи насыпается песчаная «подушка», толщина которой должна быть порядка 20 см. Если глубина залегания коммуникаций значительно превышает уровень промерзания почвы, то в теплоизоляции нет острой необходимости, но вполне можно использовать такое решение в качестве вспомогательной меры.

Важно: Если же нет возможности подготовить достаточной глубины траншею, то теплоизоляционный материал для защиты труб от промерзания является обязательной мерой. Со стороны дома в фундаменте нужно сделать отверстие достаточного диаметра, чтобы прошла подводящая труба. А со стороны напорного водопровода устанавливается фильтр глубокой очистки, а также запорная арматура («американка») и футорка

Для соединения с полиэтиленовой трубой используется обжимная муфта. Далее остается подключить насосный агрегат к колодцу

А со стороны напорного водопровода устанавливается фильтр глубокой очистки, а также запорная арматура («американка») и футорка. Для соединения с полиэтиленовой трубой используется обжимная муфта. Далее остается подключить насосный агрегат к колодцу

Со стороны дома в фундаменте нужно сделать отверстие достаточного диаметра, чтобы прошла подводящая труба. А со стороны напорного водопровода устанавливается фильтр глубокой очистки, а также запорная арматура («американка») и футорка. Для соединения с полиэтиленовой трубой используется обжимная муфта. Далее остается подключить насосный агрегат к колодцу.

В первую очередь подготавливается прочное основание (из кирпича или бетона), поверх которого настилается резиновый материал. Это позволит несколько сгладить эффект от вибраций, создаваемых устройством во время функционирования. Фиксация самого устройства на бетонном основании выполняется посредством анкерных болтов.

На конец трубы, которая будет опускаться в колодец, крепится фильтрующий элемент (сетка) с обратным клапаном, что заметно снизит риск подачи загрязненной воды потребителю. Обратный клапан же способствует постоянному заполнению насоса водой, а это важный нюанс при поддержании работоспособности устройства. Иногда для повышения надежности работы системы обратный клапан устанавливается еще и на другом конце заборного трубопровода, который подключается к насосному агрегату, но это не является правилом.

Самостоятельная установка насосной станции в колодце производится посредством полиэтиленовой трубы диаметром 32 мм. Для создания герметичных соединений помимо уплотнителя используется разводной ключ. При подключении трубы понадобится муфта (2 шт.), кран-«американка» и металлический уголок (колено). Муфта соединяет узел, включающий обратный клапан и сетчатый фильтрующий элемент, с полиэтиленовой трубой. Еще один соединительный элемент устанавливается на входе насосного агрегата, позволяя подключить трубу. Такая конструкция позволяет опустить заборный трубопровод в колодец.

Помимо оборудования для водоснабжения, может понадобится отдельный насос для полива, который имеет свои особенности.

В качестве такого насоса можно использовать насос Малыш, который зарекомендовал себя как недорогой и надежный агрегат http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/pogruzhnoj-nasos-malysh.html

Как произвести тестовый запуск

Главное условие при этом – заполнение насосной станции водой, включая и все магистрали, а также гидроаккумулятор. Пуск воды в устройство происходит через заливное отверстие. Включение питания и запуск двигателя выполняется после того, как были открыты запорные вентили. После этого вода постепенно заполняет напорный трубопровод. Это нужно для того, чтобы вытеснить весь воздух из него. В результате происходит повышение давления. Как правило, этот параметр может принимать значения из диапазона от 1,5 до 3 атмосфер, по достижении предельной отметки оборудование отключается.

Таким образом, эффективную работу подобной техники обеспечивает не только правильный выбор модели, подходящей для эксплуатации в определенных условиях, но также и грамотное подключение. А для этого сначала решается, где будет устанавливаться техника, после чего организуется герметичное соединение оборудования с внутренним и наружным трубопроводом.

https://youtube.com/watch?v=p1twcgiduZg

Запуск оборудования

Недостаточно правильно собрать, а также подключить станцию к водозаборной точке, важно проследить, чтобы первый запуск прошел успешно. При первом запуске системы на даче необходимо соблюдать правила:. При первом запуске системы на даче необходимо соблюдать правила:

При первом запуске системы на даче необходимо соблюдать правила:

• Нужно плотно закрутить вентиль после заполнения устройства водой;
• Далее необходимо подключить агрегат к электрической сети, после чего удалить остатки воздуха в системе (приоткрыть вентиль);
• Во время первоначального функционирования устройства из выходного отверстия должна политься вода, для этого насос должен проработать не менее 2 минут;
• При отсутствии жидкости в емкости следует отключить агрегат и повторно залить воду в систему.

Сегодня станции часто используются для организации водоснабжения в доме. Подобные автоматические системы обеспечивают бесперебойное поступление воды. Однако оборудование нуждается в периодической очистке

Кроме того, важно проследить, чтобы месторасположение устройства было сухим и имело хорошее утепление. При соблюдении указанных требований станция прослужит долго

Выбор материала для внутренней и внешней системы

Раньше все водоснабжение из колодца осуществлялось по металлическим трубам и было достаточно дорогостоящим и в монтаже, и в ремонте. Но теперь современные технологии позволяют выбрать такие материалы:

1. Полипропилен. Изделия из пропилена бывают разного диаметра, длины и толщины стенки. Если говорить о трубопроводе, то здесь подойдет армированная стекловолокном. Чаще всего ее используют внутри здания, но и для прокладки в земле от колодца до стен дома тоже можно проложить сеть из пропилена. Особенность материала заключается в отличной сопротивляемости к внешним агрессивным условиям. Полипропилен устойчив к коррозии и не поддаётся гниению. Даже если водопровод замерзнет, труба останется целой и ее не разорвет, как металлическую. Однако есть и существенный минус в монтаже на улице. Дело в том, что пропилен стыкуется при помощи муфтовых соединений, поэтому внутри происходит заужение после пайки, именно в этих местах чаще всего происходит замерзание. Решение проблемы есть – обеспечить хорошую теплоизоляцию и закопать ее глубже в землю. Диаметр, подходящий к дому, составляет 32 мм, а вот внутри можно использовать и 25 мм или даже 20 мм.
2. Металлопластик. Не самый лучший вариант. Подходит только внутри здания. За счет своей хрупкости и ненадежности профессионалы не часто используют данный материал. Плюс металлопластика в простоте и легкости монтажа. Не нужны специальные инструменты или знания, все собирается на железные фитинги. Диаметр несколько отличается от того же пропилена, начинается размер от 15 мм до 100 мм. Длина 3-метровой трубы до 32 мм. И 4-метровой от 40 до 100 мм.
3. Труба ПВХ выполнена из полимерных соединений, которые широко используются не только при водоотведении и канализации, а также для водоснабжения малого давления. Изделие имеет вид гладкой цилиндрической формы длиной от одного до шести метров. На одном конце имеется раструб с резиновым уплотнением, а с другой «холостой» конец с фаской для лучшего соединения с резинкой. Такая схема подойдет при укладке ее под землей по наружному участку водопровода. Существует несколько обязательных условий монтажа ПВХ. Во-первых, основание, на которое ляжет труба должно быть ровное и утрамбованное, к тому же обсыпано песком. Во-вторых, соединение трубопровода должно происходить последовательно, нельзя допускать обратных или другими словами встречных стыков. В-третьих, после монтажа производится обратная засыпка траншеи защитным слоем песка. ПВХ изготавливают диаметрами 40, 50, 100 мм. Длина в данном случае бывает разная от 30 см (50, 100, 150) до 300 см.
4. ПНД-труба. Это применение новых технологий в сфере подведения воды. ПНД достаточно прочный, но в то же время и мягкий материал. Производители закладывают очень долгие сроки гарантии. Выпускаются они скрученные в бухты по 20 и более метров. Диаметры тоже бывают разные – от 32 мм до 76 мм. Размеры, которые подойдут для водопровода. Соединяются они при помощи специальных полиэтиленовых фитингов путем прижимания гайки. ПНД-труба лучше всего подойдет, чтобы подвести воду к дому по улице. Ее можно и закопать в землю, и проложить по поверхности. Изделие доставляется в бухте, ее нужно будет просто размотать и соединить к насосу или опустить прямиком в шахту, если насос стоит в доме. Таким образом, снаружи остается только одно соединение.

Фотоинструкция по подключению глубинного насоса к насосной станции

Подключение глубинного насоса к насосной станции является важным этапом при установке системы. Ниже представлена фотоинструкция для выполнения этой задачи.

Шаг 1: Подготовка материалов и инструментов

Перед началом работы убедитесь, что у вас есть все необходимые компоненты и инструменты. Вам понадобятся: глубинный насос, насосная станция, трубки для подвода и отвода воды, резиновые прокладки, ключи и отвертки.

Шаг 2: Установка глубинного насоса в скважину

Подключите глубинный насос к трубке, предназначенной для опускания в скважину. Опустите насос в скважину до необходимой глубины. Убедитесь, что насос находится в правильном положении и надежно закреплен.

Шаг 3: Подключение трубок к насосной станции

При помощи трубок соедините глубинный насос с насосной станцией. Одна трубка будет служить для подвода воды, а другая для отвода. Убедитесь, что трубки надежно прикреплены и не имеют протечек.

Шаг 4: Проверка работоспособности системы

Подайте питание на насосную станцию и проверьте ее работоспособность. Убедитесь, что глубинный насос работает без сбоев и подает достаточное количество воды.

При выполнении всех этих шагов согласно фотоинструкции вы сможете успешно подключить глубинный насос к насосной станции и обеспечить надежное и эффективное функционирование системы. Следуйте указаниям производителя и обратитесь к специалистам по необходимости.

Запуск

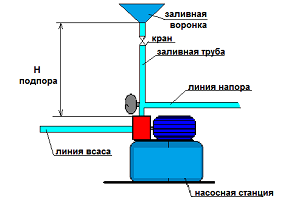

После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе).

Затем ее необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику.

Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Смотрите видео, в котором специалист разъясняет особенности сборки и подключения насосной станции для частного дома:

Очень полезные советы

Резьбовые соединения необходимо затягивать ключом, а не руками, чтобы обеспечить необходимую герметичность. Для подключения арматуры, защитных устройств и самой насосной станции лучше использовать трубы, диаметр которых немного больше расчетного, чтобы компенсировать нагрузку, возросшую из-за изгибов магистрали.

Чтобы защитить насос от холостого хода, можно установить линию рециркуляции. Для этого на подающую и всасывающую трубы ставят тройники и соединяют свободные патрубки обратной магистралью.

На ней следует поставить кран, позволяющий контролировать интенсивность обратного потока. Такое дополнение улучшит напор, но будет несколько снижать производительность прибора.

В качестве основания для насосной станции можно использовать кронштейн, но она должна стоять ровно на амортизирующих прокладках, чтобы вибрация была минимальной.

Примерно раз в три месяца необходимо проверять:

• состояние стыков на предмет протечек.
• состояние фильтров для своевременной прочистки.
• настройки реле для их коррекции;
• состояние гидробака, чтобы определить места протечек.

Ошибки подключения

Чтобы подключение прошло быстро и правильно, вам стоит учесть и избежать ошибок, которые чаще всего допускают при самостоятельном монтаже:

При прокладке трубопровода к дому, необходимо давать небольшой запас длины. Всё дело в том, что стоит учитывать малейшие повороты, изгибы и даже толщину фундамента, через который труба будет заводиться в дом.
Все резьбовые соединения стоит затягивать ключом

Если вы используете уплотнители и закрутите соединения вручную, этого будет недостаточно, поэтому в ходе эксплуатации системы велика вероятность возникновения протечек.
Установке гидроаккумулятора стоит уделить особое внимание. Если давление в гидробаке находится ниже отметки 1,2-1,5 атм., то его необходимо повысить

Для этого можно использовать обычный автомобильный насос.

Видео руководство по подключению насосной станции своими руками:

Как выбрать станцию

Выбирать хорошее оборудование под конкретные параметры колодца и требования семьи к водообеспечению нужно с учетом таких факторов:

Производительность станции. Она должна быть чуть ниже, чем показатели водонаполнения колодца. Если же производительность агрегата будет выше, он быстро выкачает воду из источника и будет пребывать в простое до нового восстановления дебита. Здесь же высок риск сгорания станции при её работе вхолостую

Запускать оборудование при низком дебите источника невозможно.
Мощность
На этот параметр важно обращать внимание, если нет желания переплачивать за электроэнергию. На семью из двух человек или для простого полива будет достаточно оборудования мощностью 500-800 Вт.
Допустимый напор
Здесь нужно учесть расстояние от зеркала воды до самой дальней сантехнической точки в доме

Все горизонтальные участки трубопровода нужно суммировать. Каждые 10 метров горизонтальной магистрали равны 1 метру напора, указанному в технической документации к оборудованию.
Объем накопительного бака. Чем он больше, тем лучше. Для семьи из 2-3 человек можно брать резервуар емкостью от 40 литров.
Материал гидроаккумулятора. На рынке представлены баки из нержавейки и стали. Первые более долговечны.
Наличие дополнительных защит, автоматики. Такие функции делают станцию дороже, но часто спасают при нестабильном дебите колодца или перепадах электроэнергии.

Немаловажной для многих мастеров является цена оборудования. Но она — не решающий фактор

Распространенные неисправности в работе станции и их устранение

Насос включается очень часто и работает неровно, рывками. Чаще всего причиной такой неисправности является повреждение одной из частей гидробака. На обратной стороне бака есть ниппель, если после нажатия на него течет вода, то порвана одна из мембран насоса и необходима ее замена. Также причиной неисправности может быть разгерметизация корпуса. Если описанных неисправностей не обнаружено, то может помочь решить проблему подкачка воздуха в бак с помощью обычного насоса. Насос не запускается. Зачастую это случается из-за отсутствия электропитания. Чтобы устранить причину, необходимо проверить обмотку и контакты на реле давления. Насос включается, но не вращается. Причина – поломка конденсатора, крыльчатка пристала к корпусу насоса. Часто такая ситуация возникает после длительного перерыва в работе насоса. Для устранения крыльчатку необходимо несколько раз прокрутить вручную, если же это не помогло, то сломан конденсатор и необходима его замена. Насос функционирует беспрерывно, не делает паузы в работе. Причиной данной поломки является неисправность реле управления. Его необходимо отрегулировать с помощью двух пружин, расположенных на самом реле. Большая по размеру регулирует минимальное давление, меньшая – разницу между нижним и верхним показателем. Также причиной могут быть засоры на входном отверстии реле

Все работы с данной деталью насоса нужно проводить очень осторожно

Общие сведения

Функции насосной станции

1. Поднятие ресурса из колодца
2. Круглосуточная транспортировка жидкости к каждой точке водопотребления
3. Устранение воздушных пробок
4. Обеспечение и поддержание требуемого давления в системе
5. Доставка воды при отключении насоса в определенный отрезок времени (ремонт, отключение электричества).

Элементы насосной установки

Установка – это не один большой агрегат, она состоит из многих устройств, каждое из которых выполняет заданную функцию. Только правильно собранная система, гарантирует качественную и продуктивную работу.

Насос

В большинстве случаев для установки используют самовсасывающий или центробежный агрегат с наземной установкой. Насос монтируется с остальным оборудованием установки, в колодец опускается только шланг для откачивания воды.

Фильтр механической очистки

Фильтр исключает попадание в насос твердых частиц, что содержаться в откачиваемом ресурсе. Устанавливают его на погружаемое в воду основание шланга.

Гидроаккумулятор

Жидкость накапливается в гибробаке и растягивает мембрану, воздух сжимается под образующимся натиском, когда насос отключается, воздух выталкивает воду, так она попадает в трубопровод.

Автоматический блок

Контролирует включение и отключение насоса. Встроенное реле автоматически включает насос, как только уровень давления достигает минимальной точки, и также самостоятельно отключает устройство при требуемых параметрах. Измеряет давление в трубах манометр.

К сведению. Стандартная насосная станция с поверхностным насосом способна транспортировать жидкость не более чем с глубины в 10 метров.

При более глубоком источнике используются погружные насосы или насосная станция дополняется эжектором.
