Маркировка и технические характеристики
Напряжение в сети питания переменного тока в разных странах различается. К примеру, в странах бывшего СССР принято значение 220 Вольт, в США, Японии и других странах – 110 Вольт.
У нас востребованы осветительные приборы с цоколями Е14, Е27, Е40. Обычно маркировка осуществляется в формате Ехх. Буква «Е» — общепринятая, от фамилии изобретателя Эдисона (Edison). А хх – это цифры, означающие диаметр в мм.
Е14 – самый маленький из упомянутых. Обычно для небольших лампочек в виде свечи. Может применяться для подсветки и маленьких светильников.
Е27 – основной для нашей страны. Сейчас он применяется и для ламп накаливания, энергосберегающих и светодиодных.
Е40 – в быту практически не встречаются и предназначены для мощных осветителей. В основном он принят на производственных предприятиях, где света должно быть много. Или, например, уличное освещение.
Есть еще и Е10, но он применяется для низковольтных ламп накаливания, например может применяться в елочных гирляндах. Лампы с таким цоколем не применяются для освещения, только для декоративных целей.
На лампах со штыревым цоколем маркировка в обязательном порядке содержит латинскую букву G. После идут цифры, которые означают дистанцию между центрами штырьков в миллиметрах. Перед цифрами может дополнительно размещаться одна из букв U, X, Y, Z.
Существует российская и международная маркировка осветительных приборов.
Западная маркировка
Код | Определение | Особенности | Область применения |
530 | Warm white | Посредственная цветопередача (Ra) Теплый цвет как у лампы накаливания. Желто-коричневый оттенок . | Редкие представители. Гаражи, кладовые |
640 740 о | Cool white | Нейтральный белый свет. Средняя цветопередача. | Широко распространены в больницах, школах, магазинах |
765 | Daylight | Свет холодный белый (голубоватый),хорошая цветопередача | Помещения требующие концентрации без искажения предметов. Офисы, галереи, дизайнерские бюро |
827 | Warm white | Схож с 530, только имеет хорошую цветопередачу | Жилые помещения |
830 | Warm white | Чуть светлее чем 827 модель, так же имеет хорошую цветопередачу | Жилые помещения, библиотеки |
840 | Cool white | Нейтральный белый свет. Хорошая цветопередача. | Общественные здания Торговые, спортивные залы, больницы. Уличное освещение |
865 | Daylight | Свет холодный белый (голубоватый), хорошая цветопередача | Офисы, галереи, дизайнерские бюро. Уличное освещение |
880 | Daylight | Холодный белый свет. Отчетливо выделяется голубизна. Хорошая цветопередача | Специальное освещение, применяется в определенных условиях требующих искажения предметов в холодный голубой |
930 | Warm white | Теплый цвет как у лампы накаливания. Отличный показатель индекса цветопередачи | Жилые помещения, библиотеки |
940 | Cool white | Нейтраль Отличный показатель индекса цветопередачи ный белый свет. | Широко распространены в больницах, школах, магазинах |
954 965 | Daylight | Холодный белый свет (нейтральный), наилучшая цветопередача | Офисы, галереи, дизайнерские бюро, выставки, освещение аквариумов |
Цоколь G13
Последние три цифры маркировки характеризуют световой поток, который дает конкретный осветитель: на картинке 8 – это цветопередача, 40 (две последние) – это цветовая температура. В данном случае индекс цветопередачи равен 80Ra, а цветовая температура 4000 К. Здесь значение 840 можно трактовать как лампа белого света для рабочих поверхностей с очень хорошей цветопередачей и светотдачей. Такие применяются в жилых помещениях и для работы. Цветовую температуру лучше выбирать не менее 4000 К. Обычный дневной свет имеет этот показатель в диапазоне от 5000 К до 6500 К. При цветовой температуре в 2700 К предметы, на которые падает свет, визуально могут иметь коричневый оттенок. Чем больше первая цифра, тем лучше и комфортнее глазу.
Российская маркировка представлена в рисунке ниже.
Российская маркировка
Включение приборов со сгоревшими спиралями
Если в вашей кладовке покрываются пылью сгоревшие люминесцентные лампы, которые вы никак не соберетесь утилизировать, не торопитесь их выбрасывать. Такие устройства смогут послужить еще, если вы умеете держать в руках паяльник. Для реализации этой идеи понадобятся два абсолютно недефицитных диода и два конденсатора:

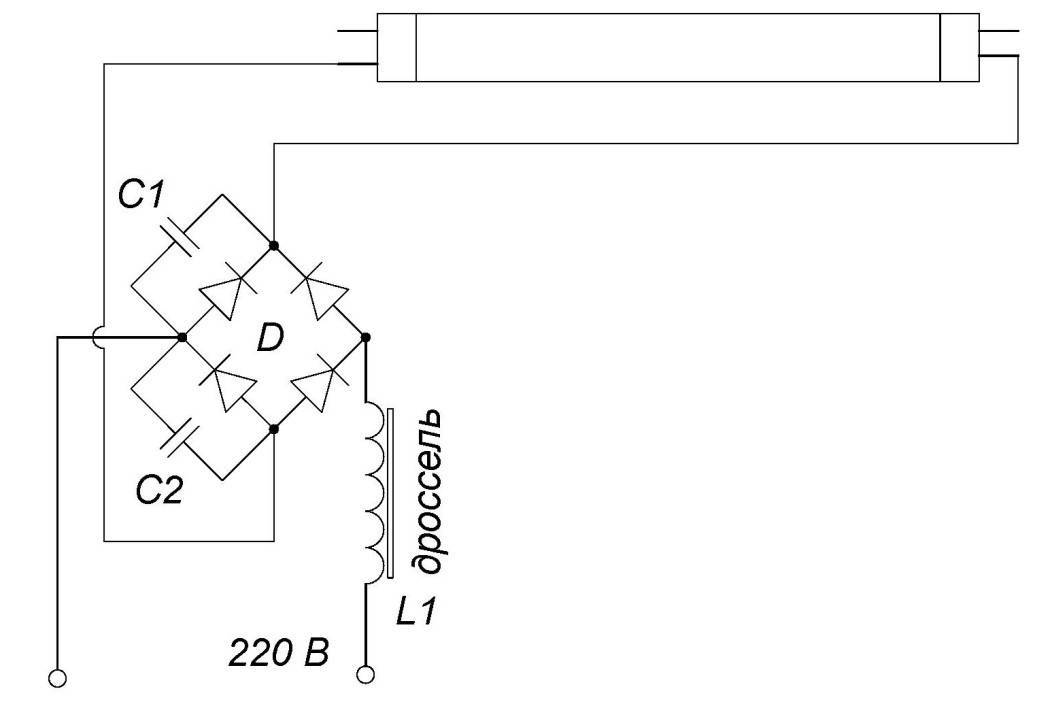

Схема включения ЛДС со сгоревшими спиралями

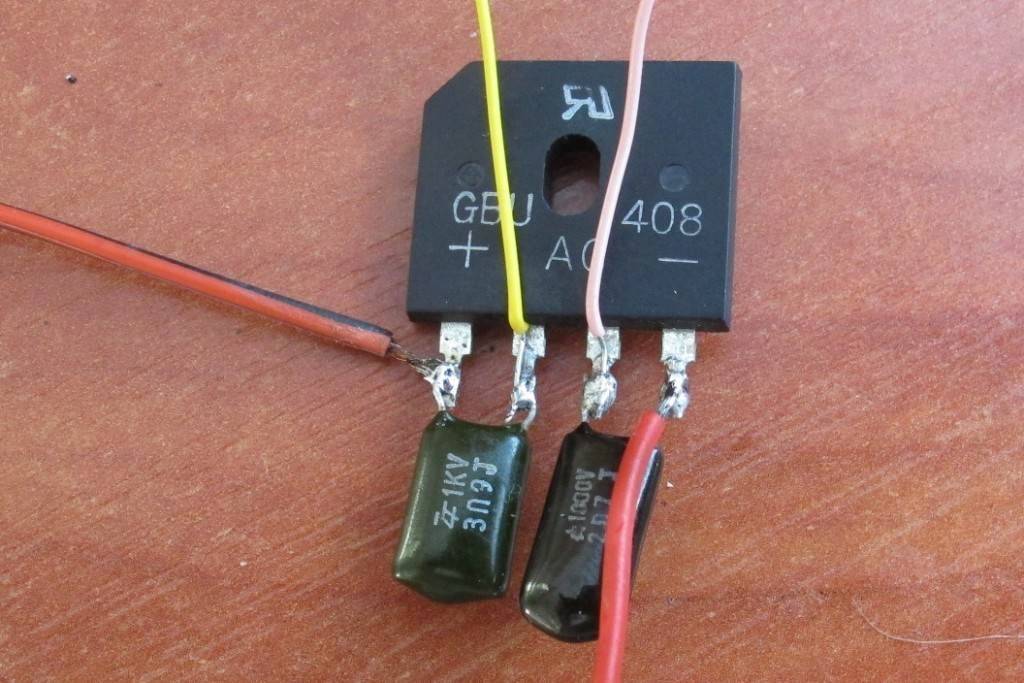

Как работает такая схема? Мост, собранный на диодах VD1, VD2, С1, С2 представляет собой простейший умножитель, увеличивающий напряжение вдвое. Для того чтобы при 400 – 450 В начался тлеющий разряд, совсем необязательно разогревать электроды. Как только светильник запустится, балласт L1 ограничит ток через лампу до рабочего уровня.
Если вы решили повторить эту схему, то обратите внимание на то, что конденсаторы должны быть бумажными неполярными, а диоды рассчитаны на обратное напряжение не ниже 300 В. В качестве балласта используется обычный дроссель, мощность которого равна мощности светильника
В случае если с дросселем совсем туго, но освещение нужно организовать любой ценой, можно в качестве балласта применить обычную лампочку накаливания, мощность которой равна мощности ЛДС. Но такая замена сильно снизит КПД всего устройства, а потому не всегда оправдана.
Следующий вариант светильника пригодится на тот случай, если в вашем распоряжении оказалось две однотипные ЛДС, у которых сгорело по одной спирали (обычно так и бывает). Для его реализации вам понадобятся дроссель, имеющий мощность вдвое большую, чем номинал каждой лампочки, и стандартный стартер на 220 В:

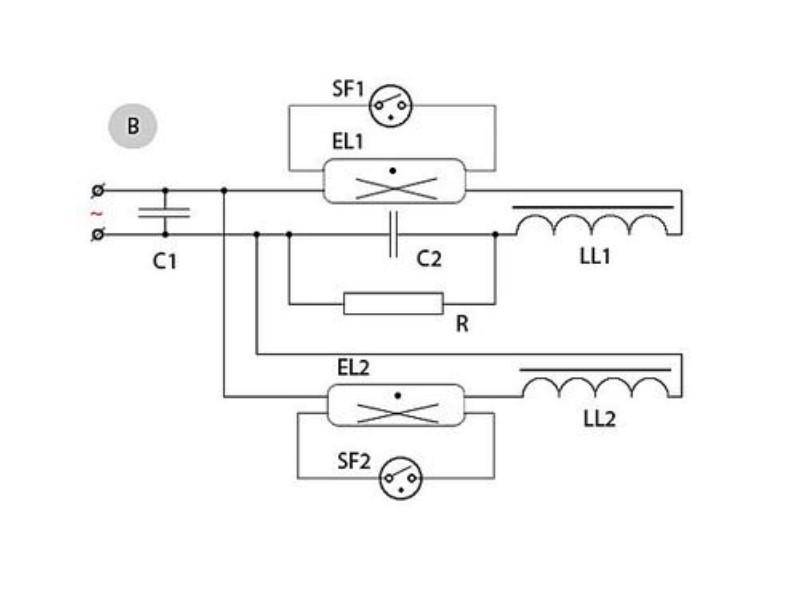

Включение двух ЛДС со сгоревшими спиралями
Здесь стартер подогревает по одной спирали в каждой лампе, которые включены последовательно. Этого вполне достаточно для пуска большинства газоразрядных приборов. Есть и еще одно применение такой схемы. Она удобна в том случае, если у вас нет двух дросселей на нужную мощность, зато есть один на удвоенную. Вполне очевидно, что в этой схеме будут работать и ЛДС с исправными спиралями.
Пара ламп и один дроссель

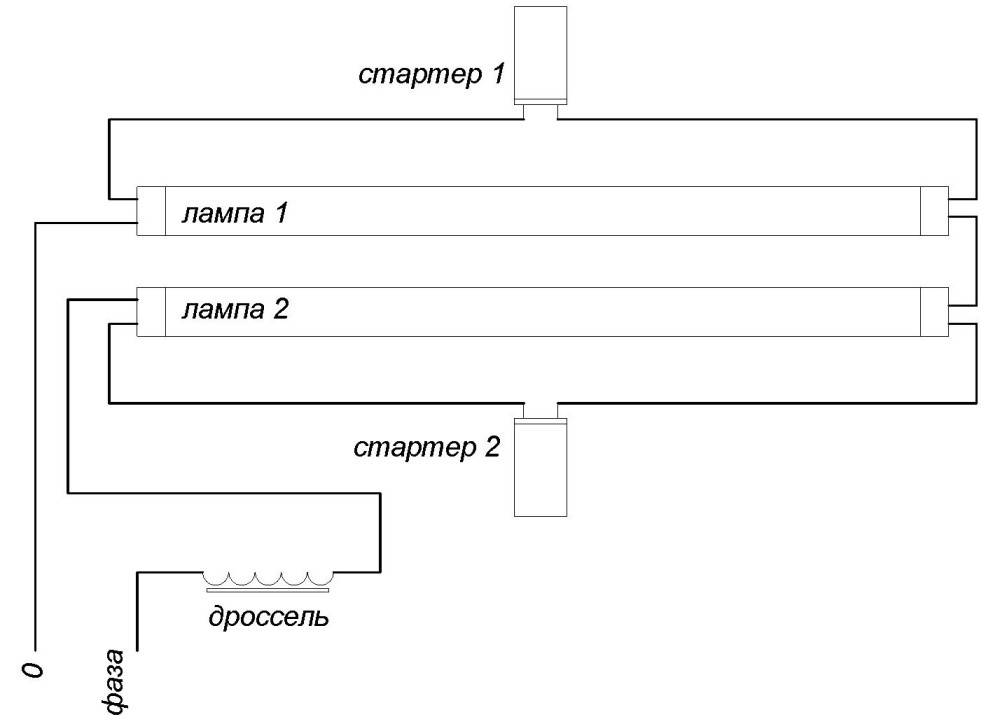

Схема с одним дросселем
Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:
Подсоединяем провод от держателя стартера к одному из разъемов источника света Второй провод (он будет подлиней) должен проходить от второго держателя стартера к другому концу источника света (лампе)
Обратите внимание, что гнезд у него с обеих сторон два. Оба провода должны попасть в параллельные (одинаковые) гнезда, расположенные с одной стороны Берем провод и вставляем его вначале в свободное гнездо первой, а затем второй лампы Во второе гнездо первой подсоединяем провод с подключенной к нему розеткой Раздвоенный второй конец этого провода подключаем к дросселю Осталось подключить к следующему стартеру второй источник света. Подсоединяем провод в свободное отверстие гнезда второй лампы Последним проводом соединяем противоположную сторону второго источника света к дросселю
Подсоединяем провод в свободное отверстие гнезда второй лампы Последним проводом соединяем противоположную сторону второго источника света к дросселю
Баклажаны: описание и характеристика 53 популярных и необычных сортов для открытого грунта и теплицы (Фото & Видео) +Отзывы
Перегрев дросселя и возможные последствия
Использование лампочек, у которых вышел срок службы и периодически возникают различные поломки, может обернуться пожаром. О том, как утилизировать отслужившие люминесцентные приборы, подробно написано здесь.
Избежать возникновения пожароопасной ситуации поможет регулярное инспектирование состояния осветительных приборов – визуальный осмотр, проверка основных узлов.
К концу службы лампы можно заметить существенный перегрев ПРА – конечно, водой проверять температуру нельзя, для этого следует воспользоваться измерительными приборами. Нагрев способен достигать 135 градусов и выше, что чревато печальными последствиями
При неправильной эксплуатации может произойти взрыв колбы ртутной лампочки. Мельчайшие частицы в состоянии разлететься в радиусе трех метров. Причем они сохраняют свои зажигательные способности, даже упав с высоты потолка на пол.
Опасность представляет перегрев обмотки дросселя – аппарат состоит из различных типов материалов, каждый из которых имеет свои характеристики. Например, изоляционные прокладки производители пропитывают сложными составами, отдельные элементы которых имеют неодинаковую горючесть и способность к образованию дыма.
Даже семь витков дросселя, в которых случилось замыкание, способны стать пожароопасными. Хотя большую вероятность возгорания представляет замыкание не менее 78 витков – этот факт был установлен опытным путем
Помимо перегрева дросселирующего элемента, существуют и другие ситуации с люминесцентными светильниками, представляющие пожарную опасность.
Это могут быть:
- проблемы, обусловленные нарушением технологии изготовления ПРА, что повлияло на конечное качество аппарата;
- плохой материал рассеивателя осветительного прибора;
- схема зажигания – со стартером или без него пожарная опасность одинакова.
Следует помнить, что к проблемам может привести небрежность при выполнении подключения, плохое качество контактов или составляющих цепи, что чаще всего происходит при использовании совсем дешевых аппаратов, приобретенных у неизвестных производителей.
Добросовестные компании дают гарантию на свою продукцию, а технические параметры приборов, указанные на корпусе или упаковке, соответствуют действительности. Этот факт прямо влияет на срок службы как самого ПРА, так и газоразрядных лампочек, с особенностями устройства и работы которых ознакомит рекомендуемая нами статья.
Подключение ламп
Каждый светильник имеет посадочное место, снабженное двумя разъемами для подключения штырей цоколя. Всего для питания люминесцентного источника света необходимо четыре контакта, расположенных на обоих концах колбы.
Они выполняют следующие функции:
- Каждая пара контактов служит для питания спиралей, служащих для запуска люминесцентного источника света. Когда к ним подключается напряжение, они разогреваются, продуцируя свободные электроны;
- Облако электронов служит для облечения начала процесса ионизации насыщенного парами ртути инертного газа, которым наполнена колба. Также высокая температура катодов позволяет испарить ту часть ртути, которая конденсировалась;
- После поступления высоковольтного импульса из дросселя возникает тлеющий разряд, который потом поддерживается сетевым напряжением. В результате тлеющего разряда образуется ультрафиолетовое излучение, которое потом превращается в свет видимого спектра с помощью люминофора, нанесенного на стенки колбы.
Поскольку дроссель – это индуктивность, его подключение приводит к тому, что возникает сдвиг фаз между напряжением и током. Чтобы нивелировать негативное влияние катушки на питающую сеть, параллельно пускающему устройству включается конденсатор соответствующей емкости.
Как запустить лампу с использованием дросселя
Традиционная схема с катушкой широко используется уже более 40 лет. Она проста, но менее надежна, чем другие альтернативы (электронные пускатели).
Чтобы запустить люминесцентный источник с помощью дросселя необходимо собрать схему из стартера, лампы и корректирующего конденсатора:
- Параллельно лампе включается стартер: его подсоединяют к верхней или нижней паре отводов по обе стороны колбы;
- К одному из оставшихся отводов подключают дроссель питания;
- Одна клемма сетевого источника питания присоединяется ко второй клемме катушки, а вторая – подает напряжение на оставшийся свободный отвод лампы.
Как запустить лампу без использования дросселя
Для возникновения тлеющего разряда необходимо кратковременно подать на контакты люминесцентного источника света импульс высокого напряжения. Если нет возможности использовать дроссель, то собирают умножитель напряжения на диодах или стабилитронах.
Схема собирается так:
- Сама лампа питается от мостового выпрямителя;
- Для ограничения рабочего тока применяют вольфрамовую спираль. Для этих целей можно использовать лампочку накаливания;
- Для создания пускающего напряжения используется умножитель на диодах или стабилитронах;
- После возникновения тлеющего заряда умножитель отключается. Люминесцентный источник света продолжает светиться, получая питание из сети.
Основные функции
При появлении устойчивого разряда сопротивление между электродами на противоположных концах колбы падает и ток протекает по цепи дроссель-электроды.
Работа ЭПРА может осуществляться в двух режимах: с предварительным подогревом электродов; с холодным запуском.
Лампу накаливания использовать на Вт, как показано на фото: Альтернативой описанным способам является использование платы от энергосберегающих ламп. ЭПРА, размещенный в цоколе В качестве примера приведем схему простого электронного балласта, типичную для большинства недорогих устройств. Указывается мощность ламп и их количество, а также технические характеристики устройства. Для её работы также не нужен дроссель и стартер.
Как правило, первой наматывают первичную обмотку, затем главную вторичную на схеме обозначена, как III. Схема ее подключения есть справа. Такой способ запуска не рекомендован для частого использования, поскольку сильно сокращает срок работы, но его можно использовать даже с лампами с неисправными электродами с перегоревшими нитями накала. Он наступает после того, как испарилась вся ртуть.
Классическая схема включения люминесцентных ламп
Возможно вам понравится одна из вариаций рассмотренной схемы. Использование электронного ПРА позволяет избавиться от большинства из перечисленных выше недостатков. Наиболее дорогостоящий элемент схемы — дросселя.
Соответственно это может привести к несчастным случаям. Также можно с легкостью обыгрывать стандартные схемы подключения и избавляться от компонентов, которые неисправны. При включении более мощных трубок емкость конденсаторов стоит увеличить. Однако подчеркнём, что такие схемы позволяют некоторое время запускать даже ЛДС со сгоревшими нитями электродов.
Это аналогичный осветительный прибор, только сильно видоизмененный. По ней сразу понятно, сколько ламп к нему подключается. В данном случае используется не сетевая частота 50 Гц , а высокие частоты 20 — 60 кГц. Лампа работает. СПОСОБ ПОДКЛЮЧЕНИЯ ЛАМПЫ ДНЕВНОГО СВЕТА БЕЗ ДРОССЕЛЯ
https://youtube.com/watch?v=jOd1pXRlIHI
Технические характеристики
Технические особенности дросселей, на которые стоит обязательно обращать внимание при выборе источника света, следующие:
- Назначение. В люминесцентном устройстве катушка индуктивности создает нужный импульс для того, чтобы пары металла могли в устройстве гореть, также она поддерживает нужное значение мощности во время функционирования устройства.
- Мощность. Главным техническим параметром ограничителя является значение его мощности. Именно от него зависит работоспособность всех других параметров и лампы в целом. Исходя из показателей мощности, эти параметры у каждого ограничителя светильника будут разные. По уровню мощности ограничители разделяются на три больших категории: B, C, и D. От того, к какой категории они относятся, зависит наименование ограничителей.
- Коэффициент самоиндукции. За счет индуктивности дросселя мощность электроэнергии, которая приходиться на проводящие контакты лампы.
Коэффициент самоиндукции.
Классический вариант подключения через электромагнитный ПРА
Схема подключения для лампы дневного света со стартером и дросселем выглядит так:

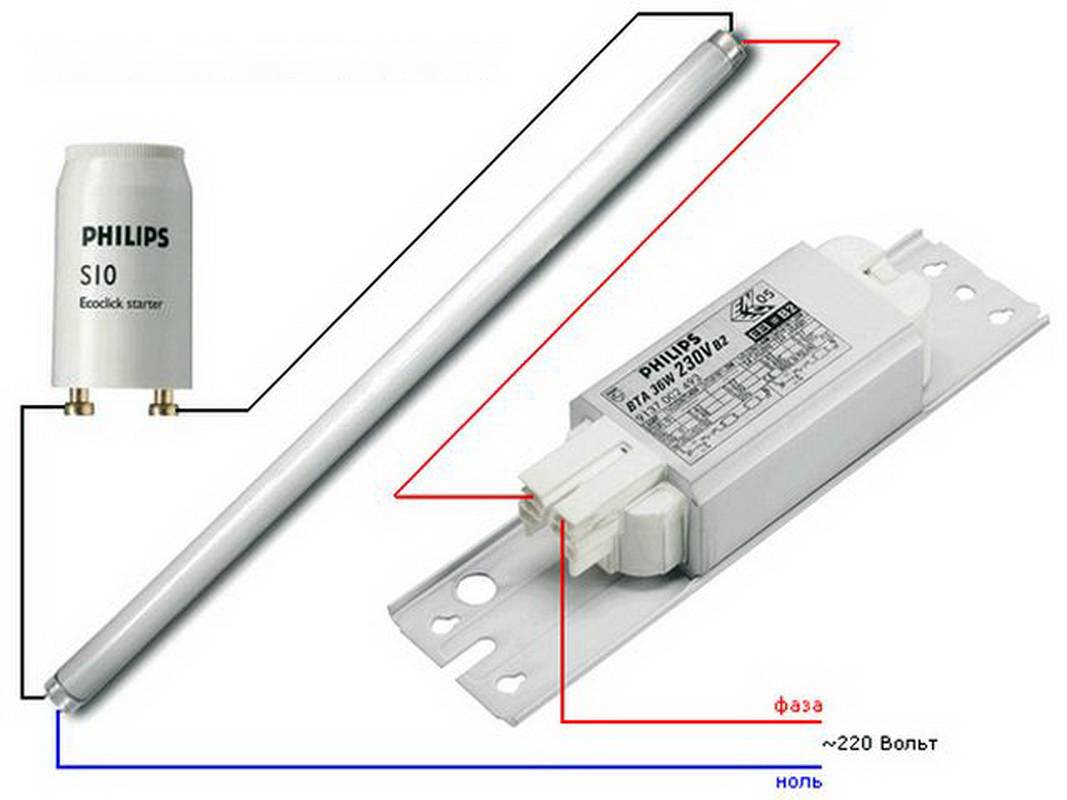

Схема подключения люминесцентной лампы к ЭмПРА
Принцип работы схемы с ЭмПРА следующий:
- При подаче напряжения ток, через дроссель идёт на первую спираль и на стартер.
- Устройство стартера таково, что в холодном состоянии его контакты разомкнуты. При прохождении тока, контакты начинают нагреваться, а затем замыкаются.
- После того, как контакты замкнулись, сила тока в цепи сильно вырастает.
- От быстрого роста силы тока температура электродов сильно растёт.
- Температура стартера падает, его контакты размыкаются.
- Из-за самоиндукции, после размыкания контактов стартера, на дросселе происходит резкий скачек напряжения.
- Происходит пробой аргоновой среды, испарение ртути, лампа разжигается.
- Напряжение в схеме падает, становится ниже, чем требуемое напряжение для замыкания стартера. Его даже можно удалить из схемы – светильник при этом продолжит гореть.
При этом, функции стартера:
- Запускает лампу;
- Разрывает цепь, после того, как электроды нагреются, из-за чего происходит пробой газовой среды.
Функции дросселя:
- Ограничивает ток, когда контакты стартера замкнулись;
- Увеличивает напряжение, когда стартер размыкается;
- Поддерживает стабильное напряжение, во время работы.

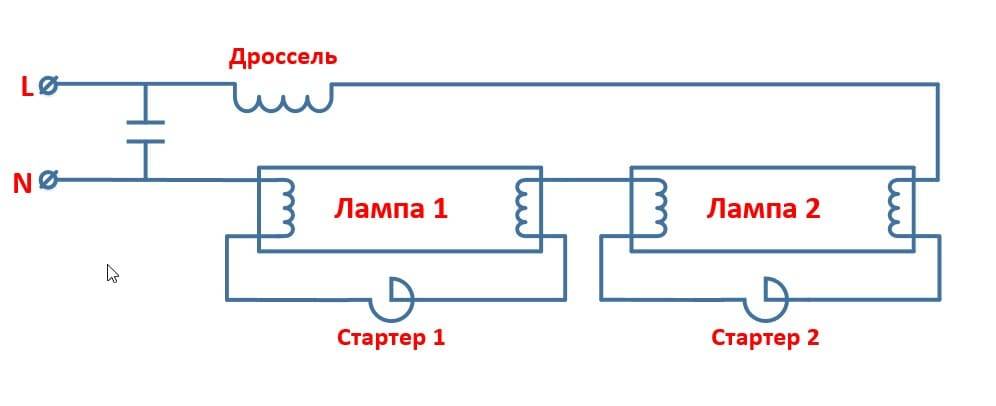

Схема последовательного подключения двух люминесцентных ламп от одного дросселя
Так как дроссель – самая дорогая деталь, то в светильниках может применяться один дроссель на две лампочки. При этом схема люминесцентного светильника будет выглядеть так:

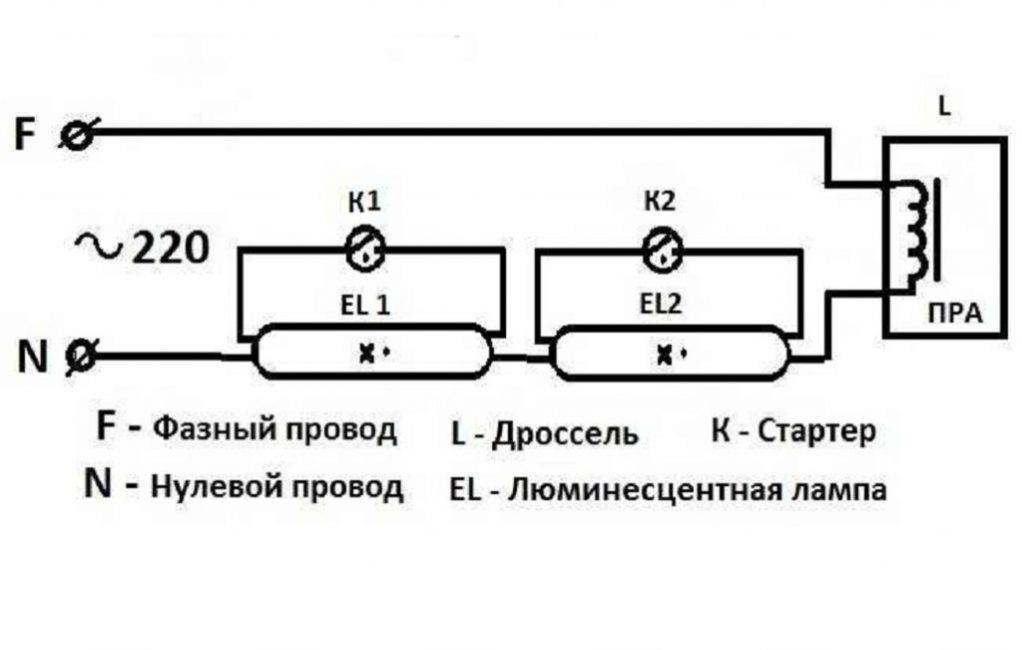

Схема подключения люминесцентного светильника на две лампы и один дроссель
Перед тем, как начинать подключать лампу дневного света по этой схеме, нужно обратить внимание, что дроссель должен быть предназначен для работы с двумя источниками света. Например, если на нём есть маркировка 2х18, то это значит, что он предназначен для двух источников света по 18 ватт каждый
Последовательность действий:
- Отключаем питание внешней сети с помощью автоматического выключателя, если светильник подключен к ней;
- Снимаем плафон, если он установлен;
- Проверяем отсутствие напряжения при помощи индикатора;
- Если светильник находится в труднодоступном месте, то его лучше снять на время монтажа;
- Подключаем параллельно к каждой лампе стартер таким образом, чтобы один из контактов с каждой стороны был к присоединён к контактам стартера;
- Два свободных контакта источников света соединяем между собой последовательно;
- Оставшийся контакт одного из источников света подключаем к нулю сети;
- Контакт другого источника подключаем к выходу дросселя;
- Дроссель подключаем к фазному проводу внешней сети;
- Перед тем, как собрать светильник, проверяем надёжность крепления проводов в клеммных колодках;
- Собираем светильник, проверяем работоспособность.
Фаза через дроссель идёт на электрод первого источника света и на её стартер. На второй электрод первой лампы ток приходит со стартера, и подключается на первую обмотку второй. От второй лампы к цепи подключается ноль. Также в цепи, между фазой и нулём, находится небольшой стабилизирующий конденсатор 0,047 мкФ.
Видео по подключению двух ламп от одного дросселя:
Подключение двух люминесцентных ламп через один дроссель.
Подключение двух люминесцентных ламп от одного дросселя
Схемы подключение люминесцентного светильника без стартера
Одна из альтернативных схем – это схема подключения люминесцентной лампы без стартера. Она подразумевает использование вторичных трансформаторных обмоток. Но для такого подключения подойдут только источники света с маркировкой RS, что означает быстрый запуск.
Схема подключения люминесцентной лампы без стартера
Также, если стартера нет, то из положения можно выйти, использовав обычную кнопку от звонка. Для запуска нужно кратковременно нажать на кнопку.

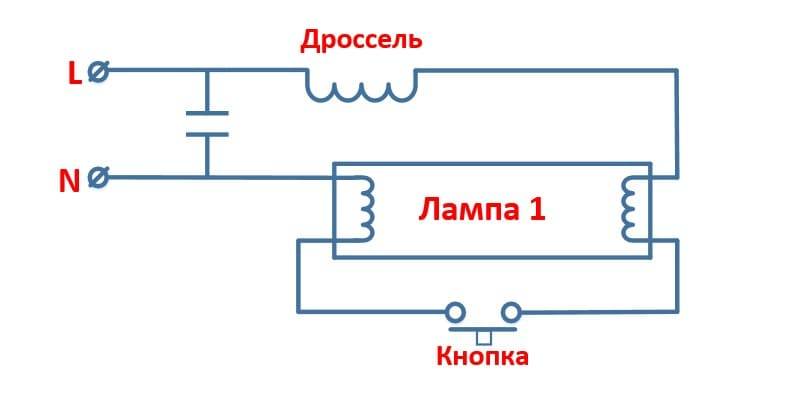

Схема подключения лампы дневного света от кнопки
Дроссели и их назначение при использовании люминесцентных ламп
Дроссель — деталь, служащая для регулировки силы тока. Эта деталь разделяет или ограничивает электросигналы различной частоты и устраняет пульсацию постоянного тока.
Для чего и зачем нужен в устройствах дневного света
Люминесцентные лампы (дневного света) как один из видов разрядных ламп, невозможно подключить для освещения таким же образом, как и обычную нагревательную электролампу. Для их подключения необходимо использовать дополнительный пускорегулирующий аппарат.
Дроссель включается методом последовательного соединения с лампой дневного света и предназначается для ограничения тока, который протекает через ее электроды. Это устройство характеризуется наличием реактивного сопротивления, а также отсутствием излишнего тепловыделения. Дроссель может ограничить ток и организовать предотвращение его лавинообразного нарастания при включении в сеть.
Дроссель — неотъемлемая составная часть любой стартерной системы включения. Помимо этого, он способен исполнять следующие дополнительные функции:
- создание безопасного тока для конкретной лампы, при котором возможно обеспечение разогрева ее электродов при разжигании;
- образование импульса повышенного напряжения, способствующего возникновению разряда в колбе лампы;
- обеспечение стабилизации электрического разряда;
- способствование бесперебойной работы лампы при отклонениях напряжения в электрической сети.
Технические характеристики
Основными техническими характеристиками рассматриваемой детали являются коэффициент потери мощности и индуктивность. Для обозначения этого коэффициента на устройстве указываются параметры тока, мощности и емкости конденсатора.
Индуктивностью называется индуктивное сопротивление, которое представляет возможным регулировать мощность электричества, поступающего на ламповые контакты.
Виды
Дроссели делятся на те же виды, что и подключаемые к ним лампы. Если подключить лампу к дросселю, который не соответствует ее характеристикам, то это, вероятнее всего, приведет к поломке какого-либо из элементов, используемых в системе подключения. Существуют следующие виды дросселей, подразделяемых в зависимости от мощности:
- дроссель мощностью в 9 Вт — для энергосберегающих ламп;
- 11 Вт — для миниатюрных светильников;
- 15 Вт — для настольных светильников;
- 18 Вт — для офисных ламп;
- 36 Вт — для малых люминесцентных ламп;
- 58 Вт — для потолочных светильников;
- 65 Вт — для многоламповых потолочных светильников;
- 80 Вт — для большых люминесцентных ламп.
Устройство
Типичная схема подключения дросселя газоразрядного типа представлена на рисунке ниже.
Условные обозначения:
- EL — лампа;
- SF — стартер;
- LL — дроссель;
- 1, 2 — спирали лампы;
- C — конденсатор.
Отчего может греться
Дроссели чаще всего изготавливают из двух металлических материалов — алюминия и меди. Алюминиевые устройства обладают одним существенным недостатком — сильным нагреванием. В свою очередь, медные греются меньше из-за меньшего сопротивления в электрической цепи, и поэтому они являются гораздо более долговечными.
При использовании ламп дневного света дроссель должен постоянно поддерживать свою рабочую температуру. Для снижения температуры достаточно использовать простой компьютерный кулер. Однако, существует возможность выбрать и другой путь, заключающийся в покупке более дорогой системы охлаждения, например, водяной.
Помимо самой работы дросселя, он также способен перегреваться из-за короткозамкнутых витков. При такой проблеме помочь может только полная замена устройства. При замене рекомендуется выбрать детали из меди, основываясь на том, что они менее подвержены перегреву.
Практика показывает, что дроссели являются весьма долговечными устройствами при правильной их эксплуатации. А также нельзя не отметить тот факт, что дроссель способен погашать броски напряжения, даже очень сильные. Поэтому, если вы правильно подберете дроссель к своей люминесцентной лампе, то эта лампа может прослужить вам годами, и даже десятилетиями.
15,00
Кратко об особенностях работы ламп
Строение люминесцентной лампы
Каждый из таких приборов является герметичной колбой, наполненной специальной смесью газов. При этом смесь рассчитана таким образом, чтобы на ионизацию газов уходило гораздо меньшее по сравнению с обыкновенными лампами накаливания количество энергии, что позволяет заметно экономить на освещении.
Чтобы люминесцентная лампа постоянно давала свет, в ней должен поддерживаться тлеющий разряд. Для обеспечения такового осуществляется подача требуемого напряжения на электроды лампочки. Главная проблема заключается в том, что разряд может появиться только при подаче напряжения, существенно превышающего рабочее. Однако и эту проблему производители ламп с успехом решили.
Люминесцентные лампы
Электроды установлены по обеим сторонам люминесцентной лампы. Они принимают напряжение, благодаря которому и поддерживается разряд. У каждого электрода есть по два контакта. С ними соединяется источник тока, благодаря чему обеспечивается прогревание окружающего электроды пространства.
Таким образом, люминесцентная лампа зажигается после прогрева ее электродов. Для этого они подвергаются воздействию высоковольтного импульса, и лишь затем в действие вступает рабочее напряжение, величина которого должна быть достаточной для поддержания разряда.
Сравнение ламп
| Световой поток, лм | Светодиодная лампа, Вт | Контактная люминисцентная лампа, Вт | Лампа накаливания, Вт |
| 50 | 1 | 4 | 20 |
| 100 | 5 | 25 | |
| 100-200 | 6/7 | 30/35 | |
| 300 | 4 | 8/9 | 40 |
| 400 | 10 | 50 | |
| 500 | 6 | 11 | 60 |
| 600 | 7/8 | 14 | 65 |
Под воздействием разряда газ в колбе начинает излучать ультрафиолетовый свет, невосприимчивый человеческим глазом. Чтобы свет стал видимым человеку, внутренняя поверхность колбы покрывается люминофором. Это вещество обеспечивает смещение частотного диапазона света в видимый спектр. Путем изменения состава люминофора, меняется и гамма цветовых температур, благодаря чему обеспечивается широкий ассортимент люминесцентных ламп.
Как подключить люминесцентную лампу
Лампы люминесцентного типа, в отличие от простых ламп накаливания, не могут просто включаться в электрическую сеть. Для появления дуги, как отмечалось, должны прогреться электроды и появиться импульсное напряжение. Эти условия обеспечиваются при помощи специальных балластов. Наибольшее распространение получили балласты электромагнитного и электронного типа.
Как подключить лампу
Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.
Подключение с использованием электромагнитного балласта
Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.
Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.
Подключение при помощи ЭмПРА.
Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:
- значительный расход электроэнергии;
- длительный запуск, который может занимать 3 с;
- схема не способна функционировать в условиях пониженных температур;
- нежелательное стробоскопическое мигание, негативно влияющее на зрение;
- дроссельные пластинки по мере износа могут издавать гудение.
Схема включает один дроссель на две лампочки, для одноламповой системы метод не подойдет.
Две трубки и два дросселя
В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.
Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.
Схема с двумя трубками и двумя дросселями.
От стартера контакт идет к лампе, а свободный полюс — к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.
Схема подключения двух ламп от одного дросселя
Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.
Схема подключения двух светильников от одного дросселя.
Электронный балласт
Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.
Такие аппараты не гудят во время работы и потребляют значительно меньше электроэнергии. Мерцаний не появляется даже при низких частотах напряжения.
Подключение с помощью электронного балласта.
Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.
Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.
Использование умножителей напряжения
Использование умножителей напряжения.
Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.
Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для его стабилизации используются конденсаторы.
Тематическое видео: Подробно про умножитель напряжения
Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость
Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.
Подключение без стартера
Схема подключения без стартера.
Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.
В продаже можно найти аппараты с маркировкой RS, которая говорит о возможности подключения без стартера. Установка такого элемента в осветительный прибор помогает значительно сократить время зажигания.
Подключение ЭПРА
Подсоединение ЭПРА (электронного пускового механизма)
Дроссели являются довольно шумными устройствами. Поэтому их последние годы подключают в систему люминесцентного освещения нечасто, заменяя их ЭПРА, цифровыми или аналоговыми.
В стартере подобные устройства уже не нуждаются. По сути, электронные пусковые устройства – это небольшие электронные платы. Они сами способны регулировать уровень напряжения и обеспечивают ровный свет, без мерцания. Плюс они более безопасны и менее пожароопасны в эксплуатации и имеют больший срок службы.
Вариантов реализации ЭПРА может быть немало, но основных способов запуска два:
- источники предварительно разогревают; это помогает увеличить КПД прибора и снизить его мерцание
- с использованием колебательного контура; нить накала в этом случае является его частью; при прохождении разряда параметры контура меняются, в результате напряжение падает до требуемого уровня
Избавиться от надоедливого гудения и моргания можно, заменив старый дроссель на современный электронный пускорегулирующий механизм. Для этого следует:
- Разобрать старую схему, удалив из нее дроссель, стартер, а также конденсаты. Внутри должны остаться лишь источник света и провода
- Прикрепляем подобранный по мощности ЭПРА к корпусу саморезами. Если ламп две, то мощность электронного механизма должна быть выше в 2 раза
- Соединяем его проводами с гнездами ламп
- Если сборка произведена правильно, оба источника света должны засветиться одновременно, ровным ярким светом. Гудения, естественно, быть уже не должно.
Достоинства и недостатки люминесцентных источников света

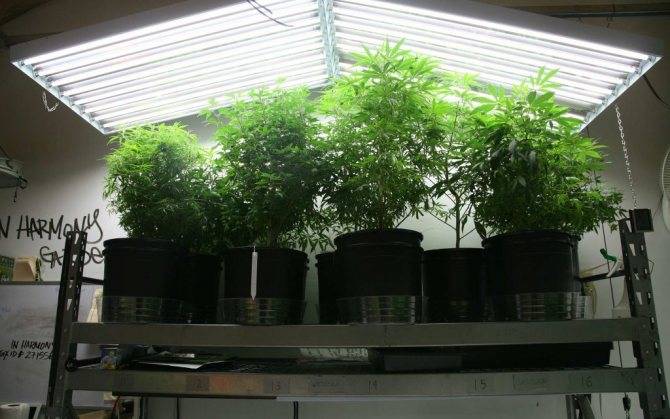

Использование ламп для тепличного выращивания растений
ПЛЮСЫ:
- Первым значительным плюсом таких устройств является существенная экономия электроэнергии. Источники света последнего поколения, работающие по этому принципу, тратят ее в 4-5 раз меньше, чем обычные лампы накаливания.
- Кроме высокой светоотдачи, положительным моментом является длительный срок службы. Он может составлять 12-25 тыс. часов. Подобные устройства часто используют для контрастного освещения помещений большой площади (офисов, торговых центров, школ) или уличного освещения. Используют их на транспорте, в уличных фонарях, туннелях.
МИНУСЫ:
- Необходимость подключения дополнительных устройств (стартеров и дросселей)
- Доминирование в спектре желтого света и искажение цветопередачи освещаемых предметов
- Значительные габариты колбы, из-за чего становится сложно равномерно перераспределить поток света
- На силу света в таких источниках способна влиять температура окружающей среды
- Разогрев лампы происходит не сразу; полную яркость она набирает спустя некоторое время, иногда оно может длится 10-15 минут
- значительная пульсация света, что может сказаться отрицательно на зрении
- Наличие, пусть в минимальных количествах ртути, опасной для здоровья человека, растений и животных
Последними разработками ученых стали компактные люминесцентные источники освещения, внешне схожие с обычными лампами накаливания. Они снабжены стандартным патроном, и их можно легко вкрутить в любую люстру или торшер. Никакой модернизации при этом не требуется.
Вся пускорегулирующая аппаратура (ПРА) в них расположена в самом патроне или выносится отдельно в небольшие блоки. Подобные устройства часто называют энергосберегающими.
Сравнение параметров разных источников освещения
Но все же последние годы пользователи предпочитают подключать вместо люминесцентных ламп современные светодиодные. Принцип работы этих устройств существенно отличается. Люминесцентные колбы заполняются газом и парами ртути, и световое излучение образуется за счет разогревания вольфрамовой спирали. В светодиодных устройствах излучателем света является группа диодов или единичный светодиод. Именно он преобразует ток в световые лучи при протекании его через полупроводник.
Подобные устройства не только более прочны и менее опасны (повреждение люминесцентных же грозит попаданием в организм человека ртути). КПД светодиодных источников освещения гораздо больше, поэтому они более экономичны. Схема подключения люминесцентной или светодиодной лампы в обеих случаях максимально проста – достаточно лишь вкрутить ее патрон в цоколь.
Подробно о способах подключения люминесцентных ламп смотрите на следующем видео:
