Лучшие настенные конвекционные газовые котлы

Настенные конвекционные модели газовых котлов компактны. Именно это подкупает тех, кто вынужден оборудовать отоплением небольшие помещения или попросту не имеет места для устройства. Так, газовые настенные котлы можно устанавливать даже в нежилом помещении квартиры. Осталось понять, какой из них выбрать.

BAXI ECO-4s 24F 24 кВт

9.4

Рейтинг На основе отзывов покупателей

Дизайн 8.5

Качество 10

Цена 10

Надежность 9.5

Отзывы 9

Настенный конвекционный газовый котел BAXI ECO-4s 24F 24 кВт собирается в Италии по европейским стандартам, поэтому в качестве используемых деталей и материалов не приходится сомневаться. Он может обеспечивать теплом помещения с площадью до 190 квадратных метров, так что монтировать модель можно как в квартире, так и в частном доме. Температура нагрева воды — от 35 до 60 градусов по шкале Цельсия, что является оптимальным показателем. Обеспечивается это медным теплообменником, который работает в паре со вспомогательным, выполненным из стойкой к коррозии хромоникелевой стали. Использование газового котла заметно облегчает LED-экран. Но есть ли у него хоть несколько минусов? Да.

ПЛЮСЫ:

• функция нагрева воды и отопления;
• имеет многоуровневую систему защиты;
• КПД аппарата составляет 92,9%;
• есть встроенный циркуляционный насос.

МИНУСЫ:

• вес в 30 килограмм усложняет процесс установки газового котла;
• модель довольна старая, поэтому встречается не во всех оффлайн-магазинах.

Viessmann Vitopend 100-W A1HB001 24 кВт

9.2

Рейтинг На основе отзывов покупателей

Дизайн 9

Качество 9.5

Цена 9.5

Надежность 9

Отзывы 9

Viessmann Vitopend 100-W A1HB001 24 кВт — это отличный настенный газовый котел одноконтурного типа. Он хорошо справляется с обогревом площадей до 192 квадратов, причем уровень потребления энергии у него относительно небольшой. При использовании в домашних условиях котел можно подключать к обычной розетке: для работы ей хватает всего 220 Вт. При этом температура отопления колеблется между 40 и 80 градусами по Цельсию, что достаточно много. Так что устройство подойдет для любой климатической зоны. Стоит отметить, что у него есть летний режим работы и встроенный циркуляционный насос. Поэтому уместно говорить, что Vitopend 100-W A1HB001 24 кВт справляется с любыми стандартными пользовательскими задачами.

ПЛЮСЫ:

• многоступенчатая система защиты от возгорания;
• емкость расширительного бака в шесть литров;
• закрытая камера сгорания;
• использования долговечных композитных материалов.

МИНУСЫ:

• масса в 31 килограмм делает настенный монтаж в одиночку почти невозможным;
• максимальное давление в котле составляет три бара.

Vaillant turboFIT VUW 242/5-2 23.7 кВт

9.0

Рейтинг На основе отзывов покупателей

Дизайн 9

Качество 9

Цена 9.5

Надежность 9

Отзывы 8.5

Настенный газовый котел двухконтурного типа Vaillant turboFIT VUW 242/5-2 имеет мощность в 23,7 кВт, которую можно регулировать с помощью моделирующей горелки. Он имеет четкую систему удаления продуктов горения, работа которой обеспечивается благодаря автоматизированному алгоритму дымовыведения. Именно поэтому газовый котел, согласно технике безопасности, разрешается устанавливать в жилой зоне. Данная отопительная техника оснащена системой от замерзания, электронным зажиганием, вентилем для заполнения и долговечным медным теплообменником. Несмотря на все достоинства комплектации, модель стоит не так уж дорого. Поэтому ее можно назвать оптимальной для небольших городских помещений.

ПЛЮСЫ:

• обеспечивает отопление и нагрев воды в проточном режиме;
• закрытый расширенный бак на семь литров;
• примерный КПД составляет 93,5%;
• из-за хорошего уровня безопасности можно ставить газовый котел в жилых помещениях.

МИНУСЫ:

• пластинчатый теплообменник ГВС, согласно отзывам, склонен к поломкам;
• работает достаточно громко.

Советы для самостоятельного монтажа

Таких советов может быть несколько:

1. Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
2. Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
3. До монтажа подготовить все нужные для этого компоненты и инструментарий.
4. Соблюдать правила техники безопасности при установке и подключении.
5. Создавать надёжные соединения компонентов системы.
6. Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
7. При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

5 / 5 ( 17 голосов )

Как запустить котел после установки

Первый запуск производится поэтапно:

• Систему медленно заполняют водой. Это необходимо, чтобы успевал выйти весь воздух. Заполняют, пока давление не составит 1-1,5 Бар.
• Проверяют состояние всех соединений, ищут возможные протечки.
• После этого производится подача газа и пробный запуск котла. Эти действия производят техники из сервисного центра. Они определяют, какие коррективы надо внести в заводские настройки, определяют верхнюю и нижнюю границы температурных режимов, выполняют прочие необходимые действия. Самостоятельный запуск котла не рекомендуется даже опытным людям, а для ночка эта процедура категорически запрещена.

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом

Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

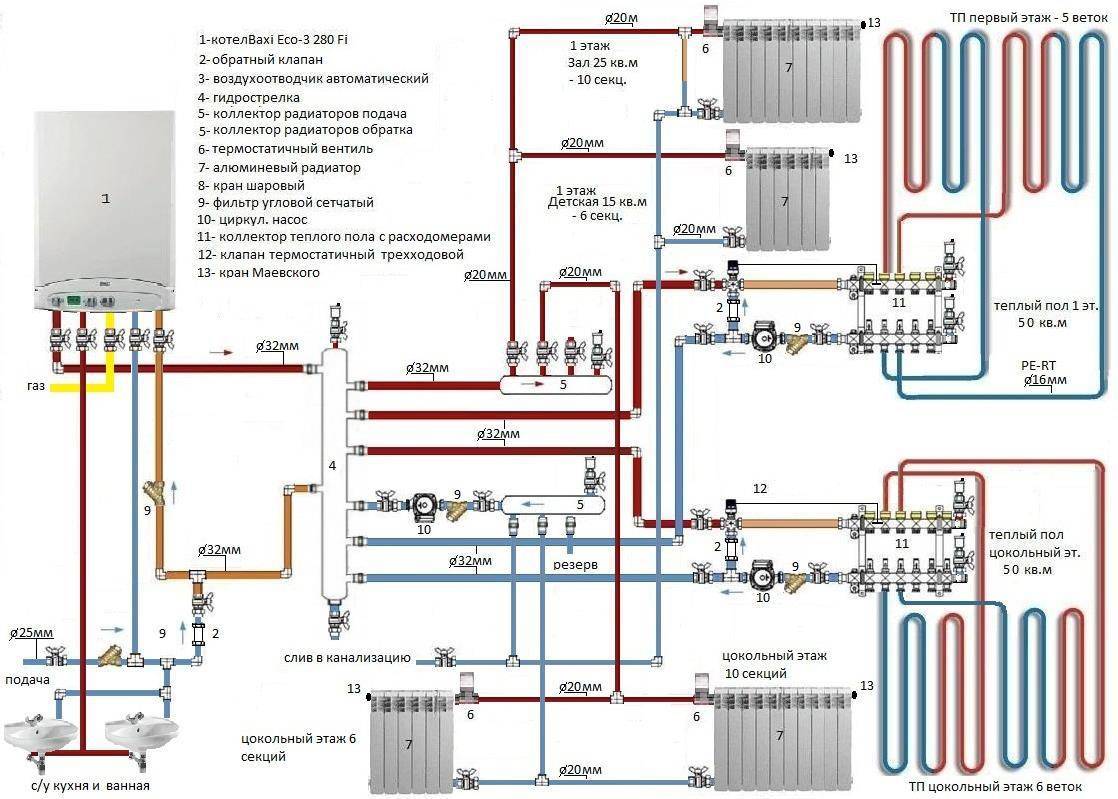

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

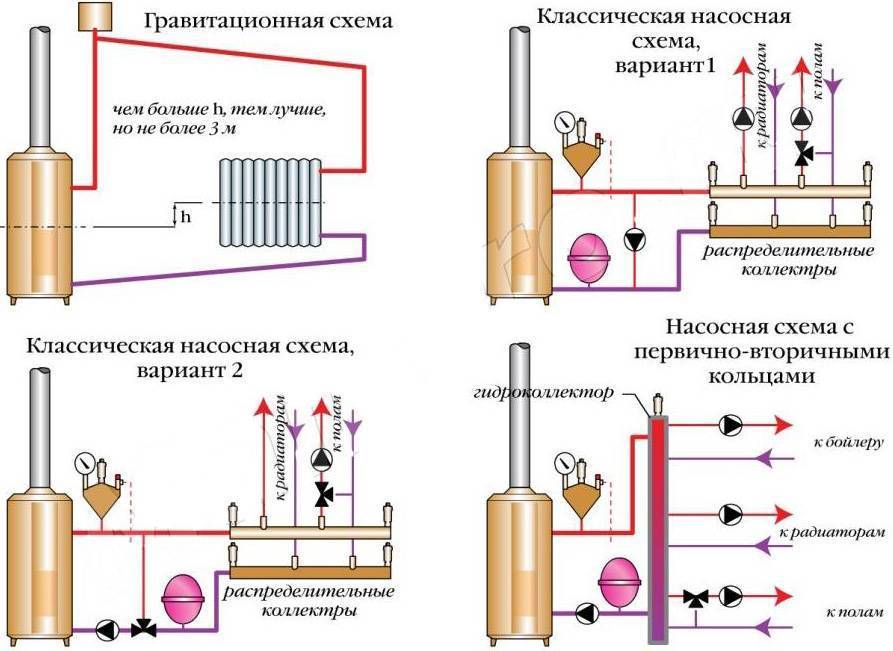

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

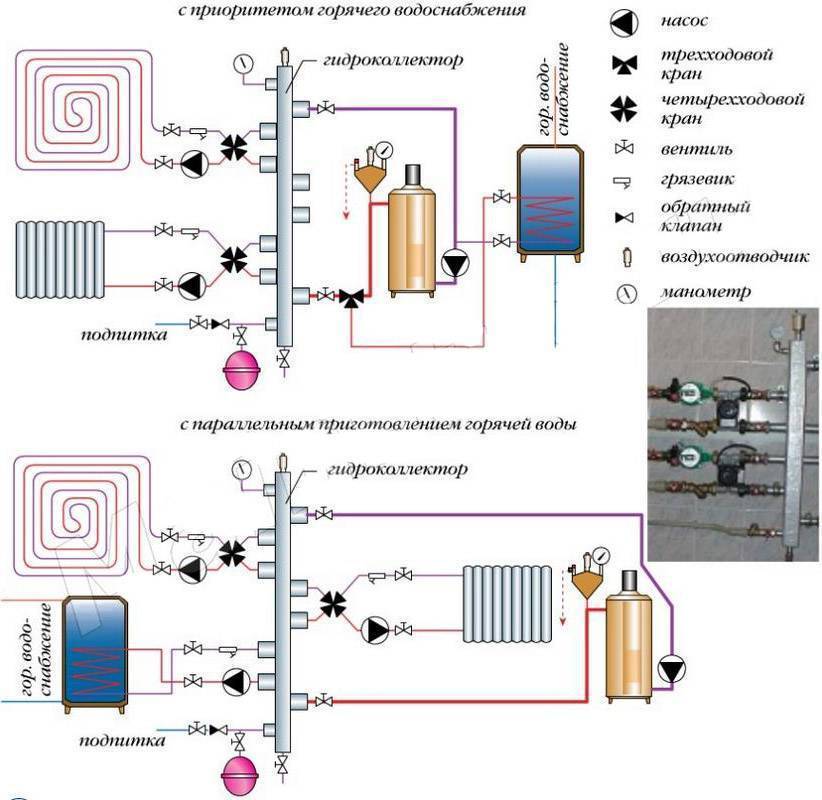

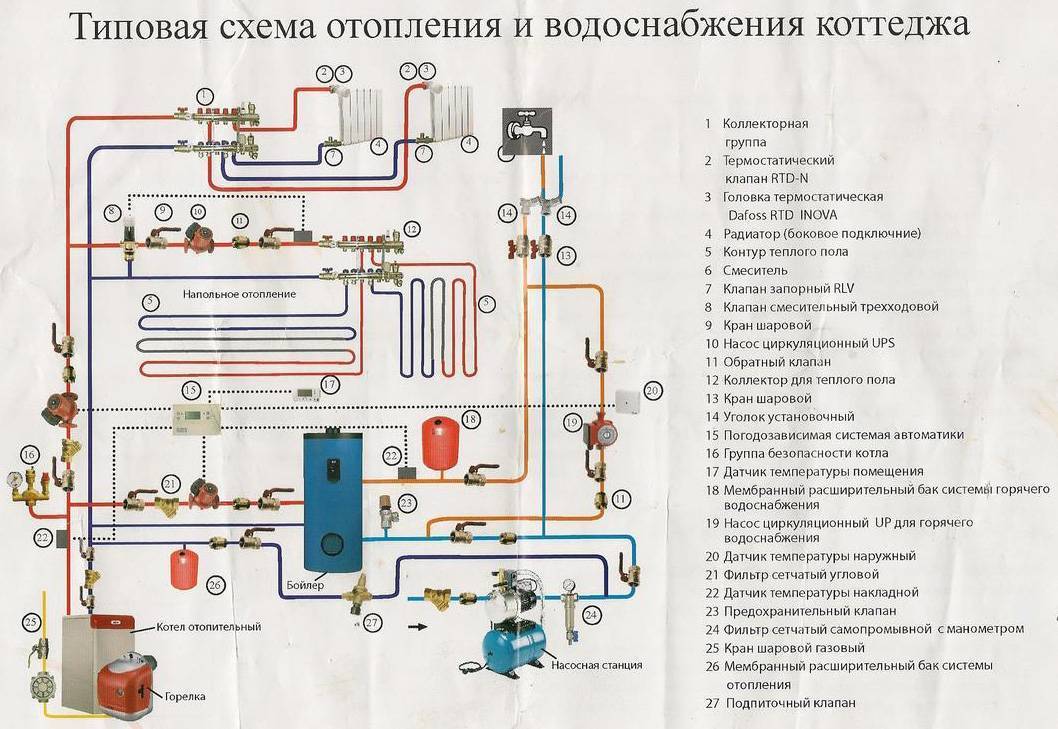

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Схема подключения агрегата

Схема подключения агрегата будет зависеть от нескольких факторов, первым и важнейшим, конечно же, является тип системы отопления. Всего их существует три разновидности:

1. Те, в которых применяется естественная циркуляция. Движение теплоты обеспечивает разность водяных давлений, возникающая в магистрали из-за расширения теплоносителей вследствие повышения температуры. Монтаж такой магистрали дешевле, однако регулировать температуру с помощью радиатора вы не сможете, соответственно, на более качественной автоматике применяется второй тип.
2. Принудительная циркуляция осуществляется за счёт специальных насосов, поэтому можно свободно регулировать количество тепла. Соответственно, метод наиболее эффективный из представленных на рынке, но и схема подключения намного сложнее, а монтаж дороже. К тому же система полностью зависит от электроэнергии, при отключении которой агрегат попросту перестаёт выполнять свои функции.
3. Гибридная циркуляция. Сейчас на рынке практически не найти устройств с таким типом отопления, однако такой девайс совмещает достоинства обоих приведённых выше. В случае отключения электропитания котёл свободно переходит в режим естественной перегонки воды по трубам.

Вам будет интересно >> Описание двухконтурного газового настенного котла Baxi

Соответственно, и схема подключения имеется в зависимости от выбранного пользователем типа отопления.

Параллельная работа котлов на дровах и газе

Этот вариант теплоснабжения дома от двух котлов предусматривает их раздельное подключение к циркуляционной системе. На входе обратной линии каждого источника тепла должен быть установлен собственный циркуляционный насос. Для настенного газового котла этого делать не нужно, в нем насос уже установлен изготовителем. В случае прогорания твердого топлива температура теплоносителя снизится и газовый котел автоматически включится.

Важным конструктивным моментом является обвязка твердотопливного котла металлическими трубами и наличие аварийного сбросного устройства с одновременной подачи холодной воды в линию обратки.

1 схема (отрытая и закрытая системы)

Данный способ удобен тем что жидкости двух систем не смешиваются. Это позволяет использовать разные теплоносители.

Преимущества и недостатки

Плюсы	Минусы
Возможность использовать разные теплоносители	Большое количество дополнительного оборудования
Безопасная эксплуатация, резервный бак сбросит лишнюю воду в случаи закипания	КПД ниже за счет лишней воды в системе
Возможность использования без дополнительной автоматики

2 схема, две закрытые системы

Здесь используется закрытая система, что позволяет обойтись без тепло аккумулятора. Контроль производится термостатами и трехходовыми датчиками. Безопасность эксплуатации обеспечивает автоматика.

Здесь мы используем аккумулятор для излишком тепла. Тем самым мы увеличиваем эффективность системы и устраняем необходимость в термодатчиках и автоматике.

Подача тепла через 3х ходовой клапан

Каждый котел должен быть оснащен собственным циркуляционным насосом, а еще один насос потребуется для обеспечения циркуляции через приборы системы отопления. В верхней точке гидравлического разделителя должен быть установлен автоматический воздухоотводчик, а в нижней кран для аварийного слива воды.

Система с теплоаккумулятором, зачем он

Тепло, выработанное котлом на дровах, поступает в эту емкость. Из не, через змеевик, теплообменник или без них, в газовый котел. Автоматика второго понимает что вода имеет необходимую температуру и отключает газ. Так будет пока в теплоаккумуляторе достаточно температуры.

Аккумулятор тепла или это теплоизолированная емкость с встроенным змеевиком, предназначенная для накопления нагретого теплоносителя и подачи его в систему отопления. В этой схеме газовый котел, отопительные приборы и аккумулятор соединены трубопроводами в одну систему закрытого типа. Твердотопливный котел подключен к встроенному змеевику аккумулятора и таким образом нагревает теплоноситель в закрытой системе. Организация работы отопления в этой схеме происходит в следующем порядке:

• в твердотопливном котле горят дрова, и происходит нагрев теплоносителя от змеевика в емкости;
• твердое топливо прогорело, теплоноситель остыл;
• газовый котел включается автоматически;
• снова закладываются дрова, и разжигается твердотопливный котел;
• температура воды в аккумуляторе поднимается вы той, которая задана на газовом котле, который останавливается автоматически.

Эта схема требует наибольших затрат на приобретение материалов и оборудования, однако имеет целый ряд преимуществ:

• твердотопливный котел может работать в схеме открытого типа;
• самый высокий уровень безопасности;
• отсутствие необходимости постоянного пополнения топки дровами или углем;
• циркуляция теплоносителя по системе закрытого типа;
• возможность одновременной работы двух котлов одновременно и каждого в отдельности.

В числе дополнительных затрат необходимо учесть покупку бака аккумулятора со змеевиком, двух расширительных баков и дополнительного циркуляционного насоса.

рассчитать необходимый объем емкости

Настенный газовый котел: принцип работы

Прежде, чем приступать к установке какого-либо оборудования или прибора, нужно хотя бы в общих чертах понимать принцип его работы и его тип.

Существует два типа газовых котлов: настенные и напольные. В данной статье мы разбираем конкретно настенный тип.

Конструкция газового котла формируется из следующих составляющих:

• Газовой горелки – один из ключевых элементов работы системы, его задача подавать газ в камеру сгорания. Современные модели котлов оборудованы регуляторами мощности горелки, то есть вы можете вручную устанавливать нужную температуру и уровень пламени;
• Теплообменника – это тот элемент, по которому движется теплоноситель;
• Расширительного бака – необходим в случае избытка воды, который мог появиться в результате нагрева;
• Вентилятора;
• Циркуляционного насоса;
• Автоматики котла – группа приборов, отвечающих за дистанционное управление, датчики погодных условий за окном, а также за поддержание необходимой температуры;
• Системы безопасности – также является одной из важнейших частей газового котла, предотвращающая аварийные ситуации. Система безопасности чаще всего устроена таким образом, что при отключении электричества может автоматически отключиться и непосредственно котел.

Присоединяем контур отопления

Практически во всех газовых котлах расположение патрубков для подключения водоснабжения, контура отопления и газа идентичное:

• у основания котла точно посередине расположен небольшой отрезок трубы для газопровода;
• слева и справа от него находятся полудюймовые патрубки для подачи горячей и холодной воды;
• ближе к краям котла расположены патрубки для отопления, причем слева – для подачи воды, а справа – обратка.

Для предотвращения попадания в котел мусора, который в изобилии образуется в результате взаимодействия металла и воды в батареях, на патрубок обратки следует установить фильтр грубой очистки теплоносителя (воды). Если пренебречь данным пунктом, то котел в скором времени выйдет из строя. Фильтр накручивается непосредственно на патрубок обратного трубопровода стрелочкой к котлу.

Далее следует обратку и подключение подачи воды снабдить отсекающими кранами. Это необходимо для того, чтобы в случае поломки отопительного оборудования не пришлось сливать из системы отопления всю жидкость и полностью ее завоздушивать.

Дело в том, что остатки в трубах воды и воздух способны в кратчайшее время испортить батареи, особенно, если в доме установлены стальные конвекторы.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

1. Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
2. Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
3. Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
4. Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
5. Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
6. Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

1. Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
2. Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
3. Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
4. Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
5. Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
6. Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
7. Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

• 2 пользователя – 80 л;
• 3 пользователя – 100 л;
• 4 пользователя – 120 л;
• 5 пользователя – 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Запуск

Проведена установка двухконтурного котла, после проверки его состояния наполняется система, спешить не нужно, если минимально открыть подачу жидкости, то скопления воздушных масс будет незначительным, что облегчит дальнейшую регулировку.

Перед пуском газового оборудования необходимо взглянуть на давление в системе, для каждой модели предусмотрены индивидуальные показатели. Специалисты советуют спустить некоторую часть воды с насоса, для этого потребуется снять лицевую панель, если уверенности в собственных силах нет, лучше обратиться к профессионалам. После чего можно производить розжиг и наблюдать за производительностью, задавая специальные программы для пользователя.

Монтаж настенного агрегата и схема подключения

В первую очередь следует внимательно изучить инструкцию и приготовить все необходимые материалы и инструменты. Приступать к работе можно только тогда, когда никаких неясных моментов не осталось.

Если все вопросы решены, приступают к непосредственному монтажу.

Рассмотрим порядок действий:

1. В комплекте поставки котла обычно прилагается шаблон, по которому на стене делаются отверстия под анкера и коаксиальный дымоход. По нему производится разметка несущей поверхности.
2. С помощью перфоратора делаются отверстия под анкера.
3. На анкера крепится монтажная пластина, на которую навешивается котел. Пренебрегать этим пунктом нельзя, пластина обеспечивает технологический и противопожарный зазор между котлом и стеной. Его величина должна быть не менее 45 мм.
4. Котел крепится к пластине с помощью штатных элементов, идущих в комплекте поставки. Должны быть использованы все детали, уменьшать их количество запрещается. Нередко встречаются ситуации, когда агрегат устанавливают в угол, нарушая тем самым условие о наличии 30-сантиметрового зазора со всех сторон корпуса. При этом возможности закрепить элементы, находящиеся в углу, не имеется. Такая установка недопустима.
5. Подключение коммуникаций производится согласно расположению и назначению патрубков. Как правило, крайние слева и справа — прямая и обратная линии отопительной системы. В центре располагается патрубок присоединения газовой трубы. вторые слева и справа — трубопровод ГВС и линия подачи холодной воды. Такое расположение встречается чаще всего, но могут быть и другие варианты. Необходимо внимательно изучить инструкцию и уточнить расположение патрубков имеющейся модели.

Последним действием станет подключение котла к системе электропитания. Здесь также имеются свои особенности. Большинство энергозависимых котлов крайне чувствительны к перепадам напряжения питания.

Для правильного функционирования необходимо использовать стабилизатор питания.

Если это штатный прибор, выпущенный производителем котла как дополнительный периферийный элемент, то для подключения потребуется вставить вилку в выход стабилизатора, а сам прибор включить в сеть.

Другие виды подключаются подобным образом. Главным требованием будет наличие подключенного заземляющего электрода, без которого электроника котла будет постоянно выдавать ошибки (диагностировать паразитное пламя).

После этого установку можно считать завершенной и переходить к следующим пусковым операциям.

ВАЖНО!

При подключении трубопроводов можно руководствоваться диаметром патрубков. На некоторых моделях котлов он разный, что исключает возможность ошибочного присоединения коммуникаций.

Установка напольной модели

Поскольку установка производится на пол, необходимо обеспечить ему достаточную прочность и жесткость. Необходима цементная стяжка или железобетонная плита, на деревянные полы устанавливать напольные агрегаты не следует.

Прямого запрета на этот способ монтажа нет, но надо помнить, что древесина склонна к короблению, рассыханию, образованию трещин. Со временем устойчивость котла может оказаться нарушенной, что повлечет за собой весьма нежелательные последствия.

По возможности, под напольный котел следует подвести собственный фундамент. Это делается для мощных и массивных моделей, но надо позаботиться о гибких переходниках, поскольку положение собственного основания относительно общего фундамента может измениться, на трубы будет создана значительная нагрузка.

От этого могут появиться протечки или разрушение присоединительных элементов.

Порядок действий:

1. Распаковать котел, проверить наличие необходимой документации. Удостовериться в полноте комплектации устройства.
2. Установить котел на подготовленное негорючее основание. Тщательно выровнять его по горизонтали. Для этого надо использовать все возможности — при строительстве подиума обеспечить максимально ровную горизонталь опорной плоскости, использовать регулируемые по высоте опоры котла. В крайнем случае, под ножки можно подложить плитки из негорючего материала.
3. Подключить дымоход.
4. Присоединить прямой и обратный трубопровод отопительной системы. На стороне обратки (поток, поступающий из системы в котел) необходимо установить фильтр от частиц металла, накипи и прочих мелких элементов. Это поможет сохранить теплообменники котла и увеличит срок его службы.
5. Присоединение трубопроводов горячей и холодной воды ничем не отличается от подключения отопительной системы. На патрубок подачи холодной воды также надо установить фильтр. Некоторые специалисты рекомендуют установить краны отсечки, это поможет оперативно перекрыть воду, находящуюся под давлением.
6. Подключить газовую трубу через специальный отсекающий кран. Это обязательно, всегда должен иметься запорный узел, позволяющий быстро прекратить подачу топлива. Присоединение газовой трубы самостоятельно можно произвести только к котлу. Подключение к магистрали имеет право выполнять только специалист газовой службы, имеющий допуск и все необходимые документы. Он же проверит качество соединений с помощью мыльного раствора.
7. Подключение электропитания следует выполнять при помощи специальной розетки с заземляющим электродом. Настоятельно рекомендуется использовать стабилизатор напряжения, чтобы не тратиться на дорогостоящий ремонт электроники котла.

Последним действием станет еще одна тщательная проверка правильности подключения, прочности и надежности присоединения трубопроводов.

После нее можно приступать к настройке и первому запуску.

Заключение по теме

Тепло в автоматическом режиме будет поддерживаться электробойлерами

Как видите, есть несколько способов организовать отопление и горячее водоснабжение, используя двухконтурный газовый отопительный прибор. Не все схемы эффективны и экономичны

И если перед вами стоит задача правильно организовать обе системы, то рекомендуем обратить внимание на связку одноконтурный котел-бойлер. Кстати, в этой связке может быть использован котел дровяного типа

И последнее. Независимо от того, к какому теплообменнику будут подсоединяться трубы, нужно позаботиться о том, чтобы все они были разъемными.

Поэтому предлагаем схему соединения второго теплообменного устройства:

• Отсекающий вентиль.
• Американка.
• Фильтр грубой очистки.
• Фильтр тонкой очистки или магнитный фильтр.
• Американка.

То есть необходимо создать условия, чтобы в теплообменник заходила чистая вода. И если потребуется ремонт, все части системы могли отсекаться от подачи воды и легко сниматься.

Читайте далее:

Чем отличается схема обвязки газового двухконтурного котла

Как правильно провести подключение двухконтурного газового котла

Схемы обвязки котлов отопления — основная и аварийная

Схема обвязки твердотопливного котла: предназначение, виды, работа

Какой может быть обвязка твердотопливного котла отопления — схема простая и сложная
