Сферы применения и этапы работ по возведению свайно-плитного фундамента

Недостатки плитного основания

Как и любая фундаментная конструкция, монолитная плита в качестве основы под дом имеет и недостатки. Поэтому, выбирая надёжное основание, взвешивают и все «за», и «против».

Домовладельцы частенько до последнего пытаются избежать плитного фундамента. Здесь всё просто и логично: этот фундамент один из самых дорогих в обустройстве.

Ведь под будущий особняк понадобится столько бетона залить и выложить арматуры! Онлайн-калькуляторы на строительных порталах выдают расчёты для монолитного плитного основания под дом (10х15 м), высотой в 30 см над землёй и углублением в 30 сантиметров стоимость, которая приближается к 800 тысячам – 1 млн. рублей.

Важно коммуникации продумать до заливки бетона. Заложить их потом в монолит как минимум очень проблематично, как максимум — невозможно

Под монолитный фундамент потребуется идеальная подготовка основания — оно должно быть ровным, словно бумажный лист. Потребуется прикладывать либо собственные усилия, либо искать квалифицированную бригаду строителей.

И особые требования плитный фундамент предъявляет к проектировщику: высокопрочностные характеристики плитного основания работают, только когда все расчёты выполнены безошибочно и тщательно.

Фундамент – монолитная плита на буронабивных сваях

Для нашего загородного дома, который мы строим в неблагоприятных гидрогеологических условиях был выбран фундамент – монолитная плита на буронабивных сваях. Проектная площадь фундамента – 55 кв.м. В тексте пошаговое описание обустройства фундамента с фотографиями. Общая стоимость фундамента – немного меньше двух тысяч долларов. Стоит отметить колорит нашей молодой семьи, помимо нас, это еще плюс два поколения инженеров-строителей с обеих сторон. Нужно ли говорить, что каждый шаг в процессе постройки нашего загородного дома напоминает консилиум. Фундамент, как основа будущего дома был тщательно продуман и выдержит нагрузку нашего небольшого дома, даже если сверху надстроить еще пару этажей, помимо спланированных двух.

Выбор типа фундамента

Почему выбор пал на такой тип фундамента, а не, например, ленточный, или на бетонных блоках? Из-за возможного оседания данного ленточного фундамента под воздействием грунтовых поверхностных вод. Кроме того грунты на нашем участке слабые (стандартные грунты в нашей лесистой местности – серые подзолистые), а плита будет устойчива к смещению грунтов.

Но остановится только на монолитной плите – было бы слишком просто. Было принято решение дополнительно укрепить фундамент сваями, и именно буронабивные сваи используются в неблагоприятных гидрогеологических условиях. Такой вид свай кроме основных плюсов имеет еще одно неоспоримое преимущество перед другими – низкая стоимость.

Подготовительные работы

Первым делом была сделана разметка и потом проведены земляные работы. Экскаватор сравнял землю (надо отдать должное дядечке водителю, настоящий перфекционист, он все старался сделать под прямым углом, подравнивал, делал работу ну прям с любовью) , отбили отметки четырех точек, разбили оси под углы 90 градусов (теодолитом, хотя можно пользоваться, например «египетским треугольником» ).

Кстати, несоответствие осей готового фундамента полсантиметра, которое получилось в готовом фундаменте, вполне не плохой результат.

Обустройство буронабивных свай и подбетонка

Следующим шагом, ручным буром (работали два человека), бурились скважины под сваи, глубина каждой – 2 метра(минимальная глубина – 1.5 метра). Сваи запроектированы по углам фундамента и серединам сторон, всего восемь штук.

После, по плоскости отсыпали 15 см щебня, который разравняли, а затем электротрамбовкой тщательно утрамбовали. Щебень – важнейший элемент дренажа фундамента.

Собрали металлическую опалубку. Вообще, можно сделать самодельную опалубку из досок, но металлическая лучше и удобнее. Её легко арендовать на несколько дней.

При заливке монолитного фундамента – плиты, нужно заранее спроектировать некоторые коммуникации. Так что ,еще до заливки подбетонки, вывели короб под ввод воды в дом и вывод канализации с помощью канализационной наружной трубы.

Связали столбы арматуры – арматурный каркас свай, и поместили их в подготовленные скважины, засыпали щебнем

Выставили опалубку и миксер с бетоном B 15 П3 залил пятно дома (на высоту 10 см), сваи.

Опалубка использовалась металлическая, благодаря такой опалубке стены плиты получились ровные, без видимых стыков, да и скорость установки такой опалубки выше.

Надо сказать, подбетонка необходима согласно стандартов СНиП 52-01, СП 52-101/ 2003 и СП 50-101/2004 и выполняет ряд функций:

– выравнивает поверхность для последующего укладывания арматурного каркаса;

– служит как дополнительная гидроизоляция;

– равномерно распределяет силы, возникающие в грунте.

Монолитная плита

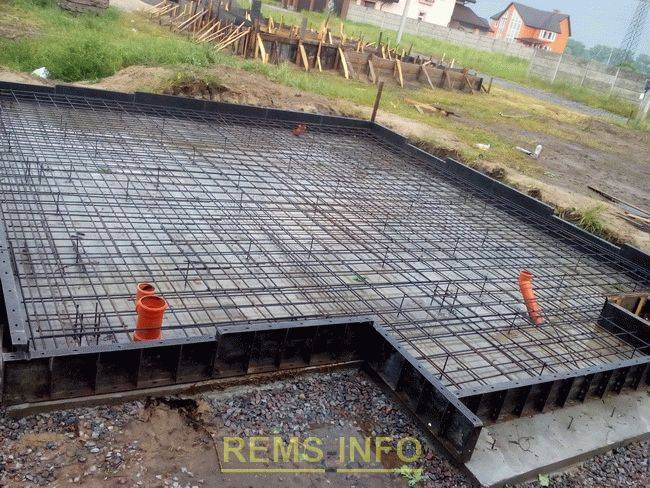

Всего день бетон постоял, после чего, связали арматуру (ячейка 80х80 внизу и вверху), выставили опалубку и залили бетоном B 25 П3, толщиной 30 см.

Выбрали обычную металлическую арматуру, хотя были предложения попробовать инновационную арматуру из стеклопластика, но отказались от этой идеи из-за того, что технология не проверена временем (по крайней мере, в наших широтах, а дом строится « на века»). Вяжем арматуру сами обычным крючком, отожженной проволокой.

Фундамент по периметру обработали мастикой гидроизоляции в один слой и через день битумным праймером холодного применения, также в один слой (вдвоем эти этапы сделали за пару часов каждый).

Фундамент обошелся нам сравнительно недорого, как для такого прочного, всего в пару тысяч долларов «на все про все» (правда это при небольшой площади, всего в 55 кв.м, очень многие норовят сказать о таких удивительно маленьких размерах будущего дома и сравнить размеры ну, например, с гаражом). Рекомендовать ли такой фундамент другим? Мы довольны, как сказала одна барышня «он очень красивый». Какой бы вы фундамент не выбрали, в зависимости от гидрогеологических условий на участке, главное, аккуратность в работе.

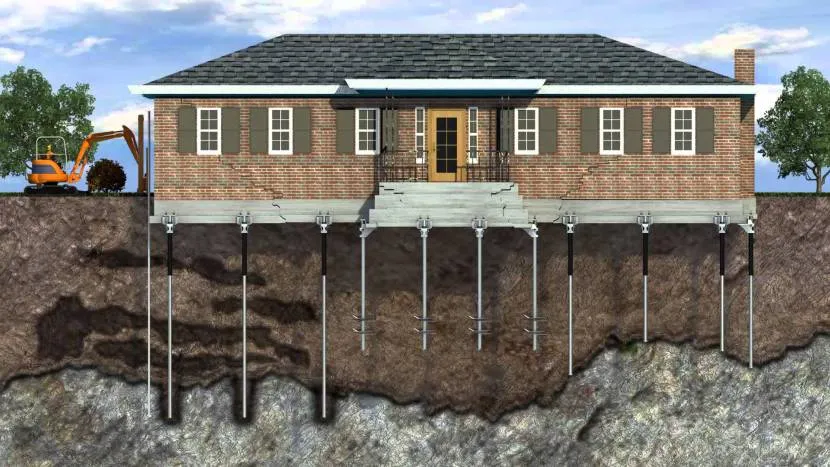

Конструктивное исполнение и применение

Базовыми элементами основания являются бетонные либо винтовые сваи и монолитные плиты. Вторые могут быть цельными либо сборными из нескольких частей, где обязательно все стыки заливаются цементным раствором. Технически допускается дополнять фундамент ростверком. Обвязка позволяет упростить монтаж плитных элементов, организовать площадку на возвышении над землей.

Такое решение отлично подходит для строительства дома на следующих участках:

• сейсмически нестабильный;
• мало изученный с геологической точки зрения;
• неравномерный относительно расположения пластов с теми или иными породами;
• сложный (пучинистый, с малой или большой глубиной промерзания, с высоким уровнем грунтовых вод);
• просадочный и сильно наводненный.

Сложный тип грунта для строительства домаИсточник upgradedoma.ru

Во время проведения инженерных расчетов и составления проекта специалисты регламентируются строительными нормами, которые прописаны в следующих документах:

• СП – 50-102-2003, 24.13330.2011, 63.13330.2018;
• СНиП – 2.02.01-83, 2.02.03-85.

Усиленный плитно-свайный фундамент применяется когда по проекту требуется высокая жесткость основания, устойчивость опорной части к поступательным нагрузкам и крутящим моментам. Относительно регионов ограничений нет: южные широты или условия вечной мерзлоты. Плита с дополнительными опорами обеспечивает стабильность зданиям, которые проявляют чувствительность к вибрациям и усадке (каркасные или пеноблочные строения). Так с помощью такого фундамента выполняется безопасное сооружение пристроек или сооружений вблизи и впритык с уже имеющимся домом. При этом этажность может быть любая.

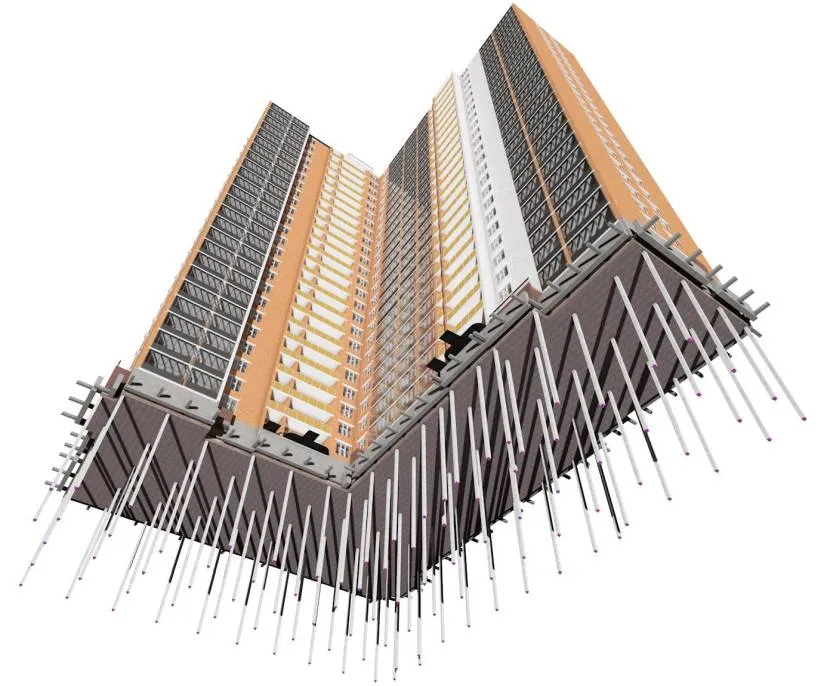

Схема плитно-свайного фундамента под высотное строениеИсточник project.bulgaria-burgas.ru

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

1. Выемка грунта.
2. Установка свай.
3. Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров

Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

• создание отверстий на проектированную глубину;
• опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
• армирование;
• бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

Монтаж плиты

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

1. Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
2. Укладка гидроизоляционной пленки толщиной 0.15 см.
3. По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
4. Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
5. Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

• Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
• Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

Свайно-ростверковый фундамент.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Применение плитного фундамента его основные достоинства и недостатки

Перечислим положительные стороны применения плитного фундамента. В каких случаях рекомендуется его монтаж.

Основные плюсы фундамента плиты

1. Отлично подходит для не стабильных грунтов. Плитный фундамент сохраняет равномерное распределение нагрузки во время сезонных изменений грунта. Такие изменения наблюдаются с началом заморозков, весной вовремя оттепели, обильных осадков. Все это влияет на объём и плотность почвы. Фундаментные плиты, в отличие от ленточного фундамента, ведут себя как единое целое. Фундамент вместе со строением поднимается и опускается.
2. Большая несущая способность. Так как площадь основания фундамента большая, то давление, которое оказывает фундамент на грунт маленькое. Поэтому плитный фундамент легко справляется с нагрузкой от многоэтажных домов.
3. Большой срок службы. Такое монолитное основание дома способно прослужить десятки лет. Конечно, это возможно, если соблюдаются все технологические процессы. Выполнены правильно гидроизоляция и утепление. Бетонная смесь соответствует принятым нормам и стандартам.
4. Прочность. Плитный фундамент является самым прочным из существующих видов. Это обеспечивается за счет однородности, отсутствие швов и соединений. Хорошая гидроизоляция не дает его разрушать влаге.
5. Минимальные земляные работы. Если грунты устойчивы, то это позволит выполнить монтаж на поверхности. Для очистки и выравнивания участка может не понадобиться специальная техника, что сократит расходы по возведению.
6. Не сложный монтаж. Для выполнения работ по возведению не требуется специальные знания и умения. С монтажом монолитного фундамента можно вполне справиться своими силами.
7. Готовые полы первого этажа. Плита является хорошим основанием для пола. На него можно укладывать напольное покрытие — линолеум, кафель, ламинат.

Недостатки плитного фундамента

Ко всем перечисленным минусам стоит добавить и несколько отрицательных сторон использования плитного основания:

1. Высокая стоимость. Конечно же, использование такого количества арматуры и бетона не может не сказаться на стоимости проекта. Его цена в несколько раз превышает стоимость ленточного и свайного фундамента. В случае использования тяжелой строительной техники, также существенно влияет на его стоимость.
2. Проблемы с коммуникациями. Все подземные коммуникации — канализация, водопровод необходимо выполнить в начале строительства. Все трубы остаются под плитой. Их замена, при необходимости, очень затруднительна. Поэтому к этому этапу нужно отнестись очень ответственно. Рекомендуется использовать трубы самого высокого качества.
3. Не рекомендуется для холмистой местности. Если на участке под строительство дома большие перепады высот, то затраты могут возрасти еще в несколько раз. К тому же сохраняется опасность оползневого сдвига, что приведет к смешению всего дома. Для холмистой и горной местности рекомендуется использовать свайный фундамент.
4. Утепление. Так как бетонная плита хорошо впитывает влагу и при наступлении морозов, замерзшая вода может повредить основание.
5. Слабая прочность на изгиб. Ошибки при строительстве, которые приводят к неравномерной нагрузке на плиту, приводят к появлению трещин. Это может предотвратить хорошо сделанная песочно-гравийная подушка и правильно обвязанная арматурная решетка.

Технология возведения

Чтобы самостоятельно залить качественную УШП, требуется выполнить послойную укладку всех материалов. Основной компонент данной конструкции – это бетон. Он приобретается на заводах ЖБИ или замешивается своими руками вручную или с помощью бетономешалки (желательно выбирать первый способ).

Для самостоятельного замешивания требуется ознакомиться с инструкцией, по которой замешивается и заливается бетон. Главное нужно помнить, что заливать фундаментную ЖБ плиту нужно непрерывно, иначе она не будет функционировать как монолитная конструкция.

Строительство УШП необходимо выполнять в таком порядке:

Снимается плодородная почва (чаще на 20-30- см). Укладывается геотекстиль на дно вырытого котлована с небольшим напуском на стенки. Геотекстиль позволяет защитить материал подушки от перемешивания с грунтом. Сверху насыпается песчано-гравийная подушка, в составе которой должен быть крупнозернистый или среднезернистый песок (использовать мелкий запрещено, так как он даёт большую усадку). Толщину подушки подбирают с учётом свойств грунта

В ходе формирования подушки важно правильно утрамбовать каждый слой. Укладывается утеплитель «Пеноплекс»

Устанавливается деревянная или пластиковая опалубка, которую подпирают подпорками (деревянными брусками). Усиливают заливаемую плиту арматурной сеткой. Её вяжут из прутков толщиной не менее 12 мм, между которыми делают шаг 100 или 200 мм в зависимости от нагрузки (чем массивнее здание, тем меньше нужно делать шаг между арматурными стержнями). Сечение и шаг подбирают с учётом требуемой несущей способности плиты. При укладке арматуры на дно ямы её требуется приподнять, чтобы она была закрыта снизу бетоном на 7 см. Делают это с помощью пластиковых фиксаторов. Далее укладывают и надёжно фиксируют трубы тёплого пола, которые подсоединяют к распределительному узлу. Затем заливают бетонный раствор, который во время укладки уплотняют вибратором. Он должен набрать полную прочность, на это уходит 28 дней. После чего можно возводить само здание.

Пока бетон набирает прочность, для отвода талых и ливневых вод вокруг неглубоко заложенного фундамента укладывают дренаж. Для этого копают траншеи с уклоном не менее 2 градусов.

В них укладывают геотекстиль, после чего на него насыпают слой щебня примерно 5 см. Далее по углам траншеи устанавливают смотровые колодцы, укладывают дренажные трубы, обёрнутые геотекстилем (позволяет защитить отверстия от заиливания) и подсоединяют их к колодцам.

Затем трубы засыпают щебнем и копают в более подходящем месте котлован для основного сбросного колодца из нескольких ЖБ колец. Потом от самого нижнего смотрового колодца прокладывают дренажную трубу к основному колодцу, который будет сбрасывать собранную системой воду в нижние слои грунта.

Ростверк – опора всего здания

Как правило, в качестве материала для изготовления ростверка используется бетон или железобетон. Данные виды являются наиболее прочными и долговечными. При возведении деревянного сооружения, для ростверка заранее подготавливается бревна или брус. Стоит учитывать, что дерево – материал, который сильно подвержен воздействию влаги и прочих погодных условий. Контакт древесины с почвой может привести к гниению и разрушению бруса или бревен. Именно поэтому ростверк из дерева принято считать наименее надежным и долговечным.

Порой в качестве материала для ростверка используется металл, поскольку данный материал также обладает прочностью и долговечностью. Однако, не стоит забывать, что металл часто оказывается подверженным коррозии, что также разрушает его. В таком случае металл обязательно обрабатывается специальным веществом, предотвращающим появление ржавчины. Данный тип ростверка используется в основном для небольших конструкций и помещений подсобного назначения.

Поскольку ростверк – это конструкция, на которую опирается все здание, важно правильно его установить. Важным моментом в процессе монтажа являются расчеты и дальнейший монтаж опорного пояса

Выделяется три основных типа ростверка:

• Низкий. Такой ростверк заглубляется в почву. Данный тип основания применяется преимущественно в южной части страны, где глубина промерзания почвы не велика, а подземные воды проходят низко и не поднимаются к поверхности.
• Повышенный. Такое основание находится непосредственно на уровне отметки грунта, используется на устойчивых почвах.
• Высокий – такой тип основания располагается над уровнем почвы, применяется, в основном, для небольших объектов.

Ленточный фундамент

Представляет из себя ленту с замкнутым контуром по всему периметру здания. Толщина контура зависит от материала дома, а заглубление — от его конфигурации. Если запланирован подвал, фундамент может уходить в почву на 3-4 метра.

Ленточный фундамент подходит для каркасных домов и бань, для увесистых строений из кирпича, керамзитобетона и шлакобетона, для зданий с подвальным помещением.

Плюсы ленточного фундамента:

— Прочный, поэтому подходит даже для дома с тяжелыми стенами: из камня, газобетонных блоков, кирпича.

— Позволяет сделать цокольный этаж, подземный гараж или подвал.

Минусы ленточного фундамента:

— Заливать ленту фундамента лучше за один раз, чтобы не появились холодные швы.

— Его не используют на заболоченной почве и подвижном грунте: из-за движений почвы лента испытывает разное давление и трескается.

Классификация ростверка по виду применяемого стройматериала

Рассмотрим, из какого материала можно сделать ростверк. Для изготовления ростверковой обвязки применяются различные стройматериалы:

• бетон, усиленный арматурной решеткой;
• металлопрокат различного сечения;
• высушенная и обработанная древесина;
• марочный бетон без арматуры.

Прочностные характеристики конструкции должны соответствовать расчету свайного ростверка. Остановимся на особенностях применения различных материалов.

 По эксплуатационным характеристикам конструкции из железобетона прочнее бетонных.

Ростверк железобетонный благодаря прочной арматурной решетке обладает следующими достоинствами:

• повышенной нагрузочной способностью;
• продолжительным периодом эксплуатации;
• высоким уровнем надежности;
• достаточной жесткостью;
• способностью воспринимать увеличенные сжимающие нагрузки.

Для армирования применяются стальные прутки, соединенные в общий каркас, а также готовые пространственные решетки.

Монолитный ростверк представляет собой цельную конструкцию, заливаемую непосредственно на строительной площадке

Конструкция из металла

Силовой пояс из металлопроката позволяет обеспечить требуемый запас прочности. Технология сооружения предусматривает выполнение следующих операций:

1. Нарезку заготовок из швеллера или двутавра.
2. Установка профильного проката на торцы колон.
3. Сварку отдельных балок в общий контур.

Для повышения стойкости к воздействию коррозии нанесите защитное покрытие.

Ростверковая основа из древесины

Прочность древесины позволяет воспринимать массу легких деревянных или каркасных строений. Для обеспечения долговечности деревянных брусьев:

• тщательно высушите материал;
• пропитайте древесину антисептиками;
• гидроизолируйте поверхность балок рубероидом.

Ресурс эксплуатации зависит от качества подготовки материала.

Армирование монолита

Для строительства частного дома часто достаточно использовать минимальные значения, указанные в учебном пособии «Армирование элементов монолитных железобетонных зданий».

По указанным там нормам общее сечение горизонтальных прутов армирующего каркаса должно быть не менее 0,3% от общего сечения заливаемой плиты.

Бетон толщиной 20-30 см усиливается двойной арматурной решёткой, с соблюдением следующих норм:

• Размеры ячейки не больше 30 см (в идеале 15-20).
• Толщина горизонтально увязываемых прутьев не менее 12 мм, а идущих вертикально – не меньше 6 мм.
• Решётка должна отступать от опалубки на 50 мм.
• Вертикальные перемычки вяжут с шагом не больше 20 см на слабых грунтах и 40 см – на нормальных.
• Укладывать верхнюю решетку на заранее выгнутые элементы.
• Дополнительно усиливать каркас арматурой под несущими стенами, фундаментами печей и тяжелых котлов.
• Закладывать угловые хомуты и запускать прутки арматуры друг на друга на стыках.
• Обвязывать стыки между арматурой вязальной проволокой.

Для ускорения вязки каркаса необходимо заранее изготовить угловые и усиливающие элементы, связать отдельно две части двойной сетки и соединить их по месту. Предусмотренный нормативами отступ от нижней подошвы плиты необходимо делать с помощью пластиковых стаканчиков-фиксаторов.

Виды монолитных плит с ростверком

Мы уже выяснили, что ростверком плитного фундамента называют рёбра жёсткости (отсюда и название «ребристые»). Направленность рёбер может быть разной, и по этому признаку сплошные основания делят на два вида:

1. Плиту с толстым краем – у неё выступы направлены в грунт (рёбра вниз).
2. Плиту с ростверком, рёбра которой направлены в сторону стен здания и образуют чашу.

В каких случаях применяется монолитная плита с ростверком (вверх и вниз)

Направленные вниз рёбра жёсткости дают большую статичность при высоком уровне морозного пучения, в условиях переувлажнённых грунтов, а так же при больших нагрузках от каменных стен. Такой вариант хоть и формируется сложнее, но из-за меньшей толщины горизонтальной части имеет более низкую себестоимость по сравнению с плоской плитой.

Наличие выступов в грунте позволяет заложить под подошвой конструкции толстый слой пенополистирольного утеплителя, который не только нейтрализует воздействие сил пучения, но и является отличным гидроизолятором. Вкупе с правильным дренажом, такой фундамент избавляет от многих эксплуатационных проблем – не говоря уже о том, что он практически не поддаётся изгибающим усилиям.

О достоинствах плит с рёбрами, направленными вверх, мы уже говорили, повторяться не будем. Скажем только, что такие конструкции рекомендованы для применения при нагрузках, превышающих 10 000 кН, и обеспечивают наибольший уровень жёсткости фундамента. Рёбра армируют аналогично ленточным фундаментам, плитную часть – вязаными или сварными сетками в два уровня, образующими объёмный каркас с многократным запасом прочности.

Формирование ростверка поверх плиты

Схема устройства ростверка

Если плиту с направленными в грунт рёбрами устраивают только в малозаглублённом варианте, то при расположении ростверка сверху она может закладываться не только на поверхности, но и на глубине, необходимой для устройства цокольного этажа или полноценного подвала. В первом случае монолитные рёбра играют роль цоколя, а во втором, благодаря большой высоте, выполняют функции стен подвала.

Разница в этих конструкциях заключается в высоте вертикальных стенок чаши, которая диктует неодинаковый принцип формирования пола. Чтобы было понятно, как это делается в том или ином случае, предлагаем для наглядности две схемы устройства ростверка:

Схема	Пояснение
Вариант 1. С невысоким поверхностным ростверком Плита с невысоким ростверком для дома без подвала	Когда плита закладывается с небольшим заглублением, высота рёбер составляет не более 30 см. Если цоколь нужно поднять повыше, его высоту, как показано на этой схеме, добирают за счёт кирпичной кладки. Если необходимости в этом нет, возводить стены из газоблоков или другого материала начинают непосредственно на верхней плоскости ростверка. Однако уровень пола в помещении не может быть ниже подошвы наружных стен, поэтому разницу в отметках нужно ликвидировать. Основной материал для заполнения этого пространства – песок. Толщину засыпки определяют так: отмечают нулевую отметку (чистого пола); суммируют толщины финишного покрытия, бетонной стяжки (в ней может быть заложена система тёплого пола) и утеплителя. Остальное расстояние и заполняется песком. Примечание: В качестве утеплителя могут применяться не только плиты ЭППС, но и керамзит. Этот вариант используют, когда общая толщина достаточно большая из-за увеличенной высоты ростверка. Керамзит насыпают на толщину минимум 15 см, а оставшееся пространство заполняют качественно уплотняемым песком.
Вариант 2. Высокий ростверк на заглублённой плите Плита глубокого заложения с глубоким заложением для устройства подвала	При устройстве глубоко заложенной плиты ростверк превращается в полноценные стены, высота которых соответствует высоте помещения. Поэтому, как и в случае с обычной плоской плитой, здесь финишное покрытие можно формировать прямо по поверхности плиты фундамента. Элементы греющей напольной системы можно заложить и в саму плиту, но гораздо проще внедрить их в толщу плиточного клея, или, к примеру, уложить под ламинат. Конкретное решение принимается в зависимости от того, какой именно материал использовать для отделки пола.
