Устройство и принцип действия самовсасывающих насосов

Насос для молочных ферм ГНВ2 25 30 с

Нержавеющее исполнение корпуса и внутреннего рабочего колеса позволяет эффективно использовать данный аппарат для транспортировки молока и жидких пищевых растворов.

Особенности:

• примитивность конструкции, что обуславливает ее долговечность и легкость в обслуживании;
• удобство мытья – корпус можно собрать и собрать после промывки даже неопытному пользователю;
• малогабаритность;
• горизонтальная локализация устройства.

Технические параметры:

• Максимальная t оС – 90;
• Мотор – 5500 Вт;
• Крутящий момент рабочего колеса – 3 тыс. об./мин;
• Производительность – 0,42 м3/мин;
• Напор (м) – 30;
• Масса – 55 кг.

Центробежные самовсасывающие насосы

В строительстве, бытовых и промышленных системах чаще других применяют самовсасывающие насосы центробежного типа. Эти приборы состоят из корпуса с рабочим колесом, напорного и всасывающего патрубков.

Виды конструкций и их особенности

Конструктивные варианты:

• Одноступенчатый. Прибор этого типа имеет чаще всего спиралевидный корпус, по форме напоминающий улитку. Внутри установлено рабочее колесо с лопастями, изогнутыми в сторону, противоположную направлению его движения.
• Многоступенчатый (секционный). Этот вид помп отличается наличием нескольких рабочих колес, делящих прибор на секции. Чем их больше, тем мощнее насос.
• Двухкорпусный. Это два объединенных насоса, работающих параллельно. Приборы этого типа ставят там, где необходима повышенная производительность.

• Консольный. Рабочее колесо на этом устройстве располагается на конце вала, удаленного от привода. Части прибора объединяются на одной платформе.
• С двойным всасыванием (двойным входом). Его особенность заключается в том, что жидкость подводится с двух сторон, вход и отвод расположены горизонтально. Достоинства – высокая производительность, простая установка.
• Скважинные. Приборы этого типа предназначены для выкачивания воды с большой глубины. Лучший вариант для скважин – специальный погружной насос.

Самовсасывающая насосная станция включает в себя помпу, манометр, реле давления (иногда с функцией защиты от сухого хода), мембранный бак.

Особенности и принцип действия

По патрубку вода поступает из всасывающей трубы внутрь корпуса и заполняет все пространство, после чего автоматически приводится в действие рабочее колесо. Под воздействием центробежной силы жидкость вытесняется от центра к периферийным участкам и под давлением движется в напорную магистраль, также присоединенную посредством патрубка.

С понижением давления в центральной части вновь происходит засасывание воды в корпус из всасывающего трубопровода. Периодичность всасывания-выталкивания и лежит в основе непрерывной подачи воды центробежным оборудованием.

Количество рабочих колес в насосах может быть разным, от одного до нескольких (одноступенчатые и многоступенчатые), однако принцип закачки жидкости в корпус и далее, по магистрали, от этого не меняется.

Сфера применения центробежных агрегатов

Центробежные самовсасывающие аппараты способны перекачивать жидкости, с которыми не справятся модели вихревого типа:

• вязкие среды;
• жидкости с твердыми частицами;
• абразивные жидкости.

В связи с этим данную категорию насосного оборудования часто применяют в производстве, например, для перекачки нефтепродуктов. В частном применении агрегат не застоится, если хозяева для полива сада или огорода используют дачный пруд или другой водоем, вода которого не отличается чистотой и прозрачностью.

Аппарат способен перемещать жидкость с донным густым осадком, кусочками тины и других водных растений.

Бытовые насосы отлично справляются и с перекачкой чистой воды, поэтому они хороши и для устройства автономного водоснабжения здания и прилегающих построек (бани, летней кухни). Мощный по производительности насос подходит для оборудования рациональной системы полива не только грядок, но и газона, тепличного хозяйства, цветников и сада.

При запуске происходит процесс самозаливки водопровода, что позволяет сэкономить средства на обслуживании и гарантирует стабильность работы.

Что такое эжектор

Мы уже писали, что самовсасывающие насосы не могут поднять столб воды выше 9-ти метров. Как известно, если нужно организовать водозабор из скважины, такой глубины будет недостаточно, так как вода на этом уровне не будет отличаться высоким качеством, в ней много примесей и возможно наличие органических включений. Как быть в ситуации, когда воду нужно достать с больших глубин?

Для этих целей используется специальное приспособление – эжектор. Это трубка особой формы, имеющая два входа и один выход – ее строение вы можете увидеть на схеме выше. Нижний, широкий вход предназначается для забора воды из скважины, а второй, сужающийся внутри используется для рециркуляции воды, подаваемой от насоса, через выход оба потока, смешавшись, устремляются обратно к насосу. Что дает такая схема, и почему таким образом получается победить предел перепада давлений?

Насос с эжектором может поднять воду с глубины до 40-ка метров

Тут вступает в силу закон Бернулли. При похождении воды через сужающийся патрубок создается некий эффект турбины – вода получает дополнительное ускорение, из-за чего в эжекторе создается область низкого давления. Так как наш мир пустоты не терпит, эти области тут же заполняются водой, поступающей через основное сопло из скважины. В результате давление скважины увеличивается, разница его перепада с областью, создаваемой на колесе насоса также растет, что заставляет воду быстро подниматься вверх.

Не нужно быть физиком, чтобы понять, что эффективность такого оборудования будет страдать, из-за того, что часть воды ему приходится возвращать обратно в скважину. Если говорить в цифрах, то оно могло бы работать на 30-35% эффективнее без эжектора, но всегда приходится с чем-то мириться, законы физики еще никому не удалось победить.

Эжекторы в насосах бывают внутренними и выносными

Обычные насосы укомплектованы встроенным эжектором, который составляет часть их корпуса. Такое оборудование мы описали ранее, именно оно не может преодолеть отметку подъема в 9 м. Какие еще особенности характерны для такого оборудования?

Производительность таких насосов составляет 3-5 кубических метров в час, чего хватит даже для большого дома с большим количеством жильцов.
Рабочее давление в системе находится на отметке 4-6 Бар – этого достаточно для нормальной работы всех типов сантехнических приборов и бытовой техники

Важно! Производительность насоса рассчитывается не только по глубине, с которой ему нужно поднять воду. Очень важную роль играет длина водопровода и количество водоразборных точек в доме.
Насосы эти очень шумные, поэтому их устанавливают за пределами помещения, например в кессоне колодца, или в подвале, откуда слышно его не будет.

Кессон для скважины Модели насосов с выносным эжектором работают намного тише, что нужно помнить, если выбираете оборудование, которое будет ставиться в непосредственной близости от жилых помещений.

1 Назначение и особенности

Циркуляционный насос весьма прост в обслуживании, показывает стабильную высокую производительность и имеет огромный ресурс работы. Единственным значимым минусом данного устройства является то, что он весьма ограничен в глубине всасывания воды из скважин. Максимальный предел — 10 метров.

При этом во время работы циркуляционный насос с эжектором производит сильнейший звук, что требует установки устройства в звукоизоляционных местах или просто в отдельных помещениях. Промышленные варианты такого насоса с эжектором в некоторых случаях издают шум способный лопнуть стекло, поэтому их наиболее приемлемо устанавливать под землей.

Основным преимуществом насоса данного вида с эжектором является то, что он способен производить подачу воды, как горячей, так и холодной, со сравнительно большой глубины (до десяти метров). Насосы же не оборудованные эжектором, например поверхностные центробежные, работают по принципу гидравлического устройства с несколькими ступенями конструкции.

Не оборудованные эжектором устройства, как бытовые, так и промышленные, отличаются сравнительно низким произведением шума во время работы. Однако при этом такие поверхностные насосы проигрывают по забору горячей и холодной воды из скважин и других водяных бассейнов, в сравнении с насосами оборудованными эжекторами.

Если говорить в целом, то самовсасывающие дренажные насосы наиболее востребованы в следующих местах:

• При обустройстве скважин;
• При обустройстве подачи горячей и холодной воды от колодца или любого другого резервуара в жилой дом без прокладки централизованной водопроводной системы;
• При обустройстве пруда;
• В промышленности (в том числе нефтяной).

Кроме того, циркуляционный поверхностный насос применяют для поднятия давления в водопроводной и гидравлической системе, а также разного рода механизмах.

1.1 Принцип работы

Циркуляционный поверхностный насос работает по такому принципу:

• При заполнении водой всасывающего специального трубопровода и корпуса насосного агрегата происходит вращение рабочего колеса;
• При этом возникает так называемая центробежная сила, что вытесняет из центра устройства воду и переносит ее на удаленные участки;
• Впоследствии создается повышенное давление, что заставляет жидкость поступать из периферии насосного корпуса в напорный трубопровод;
• Благодаря этому в центре рабочего колеса понижается давление и вода проходит в корпус насосного устройства через специальный всасывающий водопровод.

По такому механизму происходит непрерывная и стабильная перекачка воды во время работы насоса. Так работают и центробежные и поверхностные самовсасывающие насосы.

Область применения

С учетом современного технологического прогресса вакуумные установки значительно усовершенствовались, нашли широкое применение в разных областях промышленности и в устройствах бытовых приборов. За счет специального винта небольшие габариты устройства позволяют быстро создавать высокую степень разрежения среды.

Вакуумные водяные насосы считаются экономными, имеют различные сферы применения:

• при изготовлении металлических изделий с плотной структурой без пор;
• в производстве текстиля, для быстрой сушки без превышения температурного режима;
• при расфасовке молочных продуктов, упаковывания мяса и рыбы;
• в оборудовании со специальными требованиями к сухой среде;
• для полноценной работы вакуумных присосок;
• в научных лабораториях различного направления;
• в фармацевтической области, медицине.

Устройство и принцип работы

В зависимости от режима действия самовсасывающий насос может быть вихревым и центробежным. В обоих случаях крыльчатка является ключевым звеном, только она имеет другую конструкцию и установлена ​​в корпусе другой формы. Это меняет принцип работы.

Центрифуга

Самовсасывающие центробежные насосы имеют интересную конструкцию рабочей камеры в форме улитки. Рабочие колеса закреплены в центре корпуса. Колесо может быть одно, поэтому насос называется одноступенчатым, может быть несколько – многоступенчатой ​​конструкции. Одноступенчатые всегда работают с одинаковой мощностью, многоступенчатые могут менять мощность в зависимости от условий, соответственно они дешевле (меньшее энергопотребление).

Самовсасывающий центробежный насос

Основным рабочим элементом в этой конструкции является колесо с лопастями. Лопасти изогнуты в направлении, противоположном движению колеса. При движении они будто толкают воду, прижимая ее к стенкам ящика. Это явление называется центробежной силой, а область между лопастями и стенкой называется «диффузором». Затем крыльчатка перемещается, создавая зону повышенного давления на периферии и подталкивая воду к выпускному отверстию.

Схема потока воды в центробежном насосе

При этом в центре рабочего колеса образуется зона низкого давления. Вода всасывается из подающей (всасывающей) трубы. На изображении выше поступающая вода обозначена желтыми стрелками. Кроме того, он толкается крыльчаткой к стенкам и за счет центробежной силы поднимается вверх. Этот процесс постоянен и бесконечен и повторяется до тех пор, пока дерево не повернется.

Есть недостаток, связанный с принципом работы центробежных насосов: крыльчатка не может создавать центробежную силу из воздуха, поэтому корпус перед работой заполняется водой. Поскольку насосы часто работают в прерывистом режиме, чтобы вода не вытекла из корпуса в неподвижном состоянии, на всасывающей трубе устанавливается обратный клапан. Таковы характеристики работы самовсасывающих центробежных насосов. Если обратный клапан (который должен быть обязательным) на подающем трубопроводе находится внизу, весь трубопровод должен быть заполнен, а это займет более литра.

Имя	Власть	Давление	Максимальная глубина всасывания	Представление	Материал корпуса	Присоединительные размеры	Цена
Калибр НБТ-380	380 Вт	25 м	9 мес	28 л / мин	чугун	1 дюйм	32 доллара США
Metabo P 3300 G	900 Вт	45 кв.м	8 мес	55 л / мин	чугун (приводной вал из нержавеющей стали)	1 дюйм	87$
ЗУБР ЗНС-600	600 Вт	35 кв.м	8 мес	50 л / мин	пластик	1 дюйм	71$
Elitech HC 400V	400 Вт	35 кв.м	8 мес	40 л / мин	чугун	25 мм	42 доллара США
ПАТРИОТ QB70	750 Вт	65 кв.м	8 мес	60 л / мин	пластик	1 дюйм	58 долларов США
Джилекс Джамбо 70/50 H 3700	1100 Вт	50 м	9 м (встроенный эжектор)	70 л / мин	чугун	1 дюйм	122$
БЕЛАМОС XI 13	1200 Вт	50 м	8 мес	65 л / мин	нержавеющая сталь	1 дюйм	125 долларов США
БЕЛАМОС ХА 06	600 Вт	33 кв.м	8 мес	47 л / мин	чугун	1 дюйм	75 долларов США

Вихрь

Самовсасывающий вихревой насос отличается конструкцией корпуса и крыльчатки. Рабочее колесо представляет собой диск с короткими радиальными дефлекторами, расположенными по краям. Она называется крыльчаткой.

Конструкция вихревого насоса

Корпус выполнен таким образом, что он достаточно плотно закрывает «плоскую» часть крыльчатки, а в области перегородок имеется значительный боковой зазор. Когда крыльчатка вращается, вода уносится от мостов. За счет действия центробежной силы он прижимается к стенкам, но через определенное расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Следовательно, в промежутках он также закручивается в вихри. Получается двойной вихревой поток, который и дал название оборудованию.

Вихревые насосы в силу особенностей своей работы могут создавать давление в 3-7 раз выше центробежных (при том же размере колеса и скорости вращения). Они идеальны, когда требуются низкие скорости потока и высокое давление. Еще одно преимущество: они могут перекачивать смесь воды и воздуха, иногда даже создают вакуум, если заполнены только воздухом. Это упрощает начало работы: нет необходимости наполнять камеру водой или ее небольшим количеством. Недостаток вихревых насосов – низкий КПД. Не может быть больше 45-50%.

Имя	Власть	Напор (высота подъема)	Представление	Глубина всасывания	Материал корпуса	Цена
ЛЕОНЕ XKSm 60-1	370 Вт	40 кв.м	40 л / мин	9 мес	чугун	24 доллара США
ЛЕОНЕ XKSm 80-1	750 Вт	70 кв.м	60 л / мин	9 мес	чугун	89 долл. США
AKO QB 60	370 Вт	30 м	28 л / мин	8 мес	чугун	47 долларов США
AKO QB 70	550 Вт	45 кв.м	40 л / мин	8 мес	чугун	68 долларов США
Pedrollo PKm 60	370 Вт	40 кв.м	40 л / мин	8 мес	чугун	77 долларов США
Pedrollo PK 65	500 Вт	55 кв.м	50 л / мин	8 мес	чугун	124 доллара США

Скважинный погружной насос

С наличием скважины в загородном доме все проблемы с водоснабжением практически решены. Остается только правильно подобрать устройство для подачи воды. Именно для этих целей и предназначены погружные скважинные насосы.

Особенности устройства и работы

Скважинный погружной насос является незаменимым устройством для бесперебойной подачи воды из скважин и колодцев. Конструкция данного типа оборудования заметно отличается от других поверхностных видов. Сам по себе, агрегат представляет собой своеобразную капсулу продолговатой формы, выполненной из металла. Такая форма подобрана не случайно, а наоборот, подобрана под обсадную трубу скважины, обладающая, как правило, диаметром 120 мм.

В воде насос находится все время, что может вызвать некоторые трудности в обслуживании. Это обусловлено тем, что устройство необходимо извлекать время от времени из скважины, а после проведения работ снова выполнять установку. Но стоит заменить, что по техническим характеристикам погружной насос значительно лучше, чем многие поверхностные модели.

Работа погружного скважинного насоса заключается в следующем:

1. Через специальные отверстия в рабочую зону насоса всасывается жидкость;
2. В камере она нагнетается за счет движения встроенных лопастей. Также этот процесс может происходить за счет вибрации. Все зависит от модели установленного агрегата;
3. После этого происходит подача воды под высоким давлением на подсоединенный шланг.

Корпус скважинного насоса чаще всего выполняется из нержавеющей стали. В его внутренней части корпуса находится двигатель и другие рабочие составляющие. Часто такие устройства дополнительно оснащаются автоматикой, позволяющей самостоятельную работу насоса и отключение в случае необходимости.

Классификация и характеристика

Погружные насосы для скважин достаточно не просты в конструкции. Именно поэтому существует несколько способов их исполнения.

Некоторые виды способны выполнять работы на максимальной глубине, остальные предназначены для мелких скважин. Каждый вид отличается не только техническими, но и конструкционными характеристиками.

В зависимости от принципа работы все скважинные насосы погружного типа делятся на центробежные и вибрационные.

Насос, обладающий вибрационным принципом работы, воздействует на перекачиваемую жидкость вибрацией. В центробежном исполнении несколько другая система, главным устройством которой является центробежный двигатель, который воздействует на жидкость нагнетательными винтами.

Назначение самовсасывающих насосных агрегатов

Их эксплуатация возможна в следующих направлениях:

• для бытовых нужд – перекачивание воды для питья, полива или наполнения бассейнов;
• на промышленных предприятиях, требующих оперативного перемещения дизельного топлива, мазута, химически агрессивных реагентов и крупнодисперсных систем;
• в строительстве – для обслуживания инженерных сооружений;
• в сельскохозяйственном производстве – орошение и внесение жидких удобрений, подача воды и жидких кормов на животноводческие комплексы;

Кроме того, они используются в работе коммунальных служб для перегонки сточных вод различной степени загрязненности и для пожаротушения.

Классификация по месту расположения

Все насосы также делятся на погружные и внешние (более распространенное название – поверхностные). Первый тип находится непосредственно в воде или частично в ней. Модели, которые погружаются не полностью, именуются полупогружными.

Стоит отметить, что есть несколько видов погружных насосов.

1. Вибрационные – здесь работа основана на электромагнитном поле и вибрации специального механизма, подобные виды насосов требуют определенных правил установки. В частности, существуют строго заданные расстояния до дна.
2. Центробежные аппараты, которые были рассмотрены выше.

Все погружные насосы могут иметь двигатель, который уже встроен в корпус, то есть он находится под водой. У некоторых моделей он располагается на поверхности.

Наружный насос расположен непосредственно около водоема. В данном случае всасывающий механизм осуществляет свою работу через специальный шланг. Чем дальше насос расположен от воды, тем мощнее он должен быть.

Чаще всего поверхностные насосы используют на дачах и загородных участках. Они имеют высокую экономичность и небольшие размеры, что делает их популярными для использования в быту. Могут быть оснащены автоматикой, что делает их полностью автономными.

Совет! При использовании выносного эжектора можно осуществлять добычу воды с внушительной глубины.

Погружные насосы

Погружные насосы, помимо прочего, делятся по назначению:

• скважинные;
• колодезные;
• дренажные;
• фекальные.

Скважинные имеют вытянутую форму и используются для добычи воды из скважин. Компактные габариты позволяют опускать в небольшие по диаметру скважины, однако добычу можно вести с очень большой глубины. Отличаются высокой мощностью работы. Используются только для воды со слабым загрязнением или полностью чистой.

Колодезные используются для выкачивания воды из шахт и колодцев. Основное отличие от скважинных – больший размер и меньшая глубина погружения. Являются достаточно мощными, могут работать с водой, в которой содержится ил, песок или глина. Достаточно тихие и не вибрируют.

Основной задачей дренажников является откачивание загрязненной воды из подвалов, траншей, котлованов и прочих мест. Есть разновидности с ножами для измельчения, а также для работы со слабозагрязненными средами.

Фекальный насос не имеет значительных отличий от дренажных, кроме того, что они рассчитаны на сильнозагрязненную воду с твердыми веществами большого размера (порядка 35 мм в диаметре).Также в них устанавливаются ножи для измельчения мусора. Подобные насосы могут быть как погружными, так и наружными.

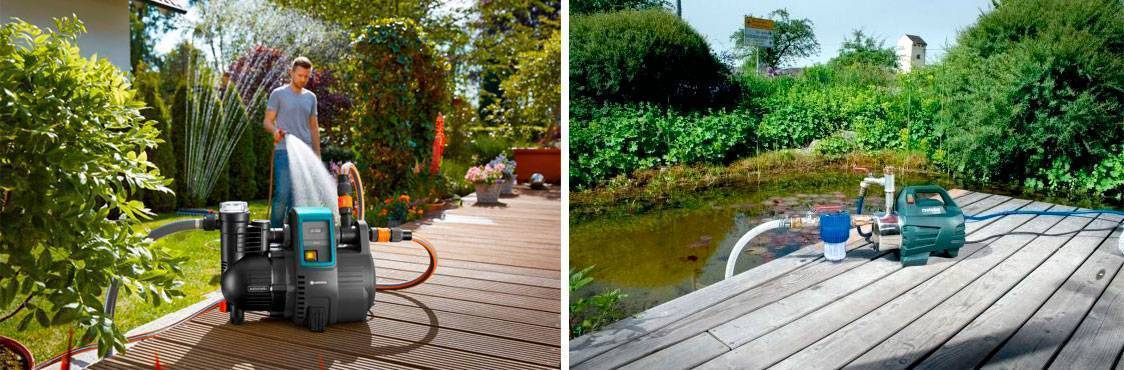

Поверхностные насосы

Основным отличием поверхностных насосов является их расположение недалеко от воды. Их можно разделить на несколько типов:

• самовсасывающие;
• автоматические;
• насосные станции.

Самовсасывающие насосы бывают безэжекторные и эжекторные. В первом случае втягивание воды обеспечивается самой конструкцией, во втором с помощью создания вакуума в камере. Применяются для полива, доставки питьевой воды или для бытовых нужд, а также для забора воды из водоемов на поверхности (реки, пруда). Вода должна быть чистой или с небольшим загрязнением.

Автоматические насосы обеспечиваются автоматикой, которая упрощает процесс использования. За насосом не нужно следить. Насосы с автоматикой питаются от электричества. Сам автомат может быть установлен непосредственно в модели или же в качестве отдельной системы. Основная задача – оптимизация использования, а также защитная функция. Например, устройство перестанет работать при резком обмелении водоема, повышении температуры перекачиваемого вещества или при перепадах напряжений в сети.

Насосная станция состоит из самого насоса, обратного клапана, системы управления и аккумулятора. Подобное устройство имеет резиновую грушу, установленную внутри металлического корпуса. В грушу закачивается вода, а вокруг нее воздух. Специальный датчик реагирует на изменения в давлении окружающей среды, которые происходят по мере наполнения груши водой. Когда давление достигает максимума, датчик останавливает подачу воды.

Особенности самовсасывающего насоса

• Насос данного типа обладает определенным отверстием в корпусе, которое необходимо для заливки. Для удержания жидкости в камере применяются клапаны обратного вида или отсечные заслонки. Отметить стоит наличие насосов с встроенными задвижками, которые могут обеспечить перезалив самостоятельно.
• Конструкция данного варианта создана таким образом, что необходимый для заливки объем воды сохраняется внутри даже при отключении от трубы питания.
• Самовсасывающие модели необходимо ограждать от морозов, во избежание поломки. А наличие сетчатого фильтра позволяет уберечь от попадания твердых частиц и мусора.
• Производить перезаливку необходимо максимально быстро, дабы вода в рабочей камере не успела испариться. В связи с этим предпочтительны варианты с длинной линией всасывания. А подъем самовсасывающих насосов обладает маленькой подъемной высотой (максимум 9 метров).
• Несмотря на то, что воздух в данном варианте насоса удаляется самостоятельно, некоторое его попадание может мешать корректной работе. В связи с этим необходимо обеспечить герметичность всех соединений и труб.

Самовсасывающий насос может быть как объемным, так и динамическим.

В бытовых условиях наиболее часто применяются следующие варианты объемного типа:

• Винтовые.
• Шланговые.
• Шестеренные.

А среди динамических стоит выделить следующие виды:

• Центробежные.
• Вихревые.
• Со встроенным энжектором.
• Водокольцевые.

Общие сведения

1.источников подземного типа, устроенных на большой глубине.

3.в открытом водоеме.

4.для емкостей накопительного типа.

Внимание! Насосное оборудование состоит из двух штуцеров, чтобы подключать внешний эжектор, другой, чтобы подавать жидкость в узлы потребления. В быту распространены насосы эжекторного устройства, но многие предпочитают им инжекторное оборудование. Данный насос обладает большей производительностью, затрачивают минимум электричества во время работы

Данный насос обладает большей производительностью, затрачивают минимум электричества во время работы

В быту распространены насосы эжекторного устройства, но многие предпочитают им инжекторное оборудование. Данный насос обладает большей производительностью, затрачивают минимум электричества во время работы.

К преимуществам устройства относят такие качества, как:

Самовсасывающие агрегаты

Многие, наверняка, помнят, что для запуска водяного насоса необходимо предварительно заполнить систему водой, иначе прибор не может втянуть себя жидкость и ее ток не начнется. Также из-за сухого хода возникает перегрузка и перегрев, что может привести к преждевременному выходу оборудования из строя.

Главное отличие самовсасывающего насоса в том, что он способен самостоятельно удалить воздух из труб, поэтому постоянный контроль ему не требуется, хотя для первого запуска также придется подлить воды.

Такие приборы используются для разных целей:

• Повышения давления в системе водоснабжения;
• Поднятия воды из колодца или скважины.

Самовсасывающий центробежный насос

Все самовсасывающие насосы по принципу делятся на следующие виды:

• Центробежные;
• Вихревые;
• Осевые;
• Струйные;
• Мембранные;
• Поршневые;
• Роторные.

Также есть разделение и по способу установки:

• Погружные – работают прямо в воде, опускаются на дно колодца, где толкают воду наверх. Преимущество такого оборудования в большей производительности – они способны поднимать воду на большую высоту. Недостаток – сложность обслуживания.
• Поверхностные – ставятся в сухом месте в колодце или в специально оборудованном помещении. Не могут поднять воду на высоту более 7-8 метров.

Пищевые насосы центробежные самовсасывающие с эжектором

По мощности, рабочему ресурсу и производительности насосы разделяются на бытовые и промышленные.

Самовсасывающие насосы используются не только для водопроводов. Применяют их в ливневых системах, для полива земель, канализации, дренажных систем и так далее.

Характеристики насосных станций

Теперь давайте подробнее разберем основные рабочие параметры насосного оборудования.

Прежде всего, стоит соотнести глубину подъема воды с возможностями выбираемого агрегата. При этом необходимо учитывать и горизонтальную длину трубопровода до насоса.

Как было сказано ранее, для поверхностных насосов этот параметр редко превышает 7 метров. Теоретически можно дойти до 10, но тогда потребуются такие мощности и ее потери, что такая вода станет, буквально, «золотой».

Предельная высота поднятия жидкости для насоса

Если глубина скважины намного больше, то придется использовать погружной или эжекторный насос. Первый опускается вниз, а второй так же монтируется на поверхности, но  в отличие от простого варианта оснащается дополнительным приспособлением – эжектором.

Принцип работы внешнего эжектора

Такой агрегат способен поднимать воду с глубины до 25 метров. Достигается эффект за счет того, что часть поднятой воды возвращается обратно вниз и под давлением через дополнительное сопло вводится в основной поток. В силу вступает закон Бернулли, и вода из недр устремляется вверх за счет скорости тока.

Недостаток таких агрегатов в повышенной шумности и сниженном КПД, так как часть поднятой жидкости передается обратно.

Стоит также обратить внимание и на прочие параметры:

Предельная температура рабочей среды;
Максимальное давление на выходе;
Объем перекачиваемой жидкости в литрах в час;
Допустимая степень загрязненности воды – важно при подборе садового насоса;

Какой насос лучше?

Если на загородном участке нужно организовать подачу воды из скважины или с водоема с большой глубины, то лучше приобрести погружной насос.

Можно подобрать мощный насос, с помощью которого легко поднять воду с глубины более 50 метров.

Но если насос нужен для полива участка, откачки воды после подтопления, или для других единичных случаев подачи жидкости, лучше выбрать поверхностный самовсасывающий насос для грязной воды.

Хотя он проигрывает в сравнении с погружной помпой в мощности, в бытовом применении поверхностные насосы обладают многими преимуществами:

• Простота в конструкции и эксплуатации;
• Подает воду с глубины до 10 метров;
• Хорошо справляется как с закачкой воды, так и с отсосом;
• Можно в любой момент перенести в другое место и продолжить работу.

Техническое обслуживание поверхностного насоса намного проще, чем погружного, так как его не нужно каждый раз доставать с глубины, чтобы осмотреть или отремонтировать.

Наряду с переносными поверхностными насосами, используются стационарные агрегаты, рассчитанные на большую мощность, которые требуют установки на подготовленную ровную площадку.

Их рационально использовать, когда предполагается стабильная подача воды с хорошим напором.

Например, это может быть полив огорода или перекачка воды для домашнего использования.

Нужно знать, что бытовые помпы имеют общий недостаток: если поверхностный насос предполагается использовать в зимний период при минусовых температурах, его следует держать в обогреваемом помещении.

Это связано с тем, что его температура постепенно опускается до температуры окружающего воздуха, и он может замерзнуть.

Варианты выбора поверхностных насосов

Если вам нужен недорогой насос для организации полива дачного участка в ручном режиме, выбирайте среди маломощных садовых насосов.

Если чистота перекачиваемой воды оставляет желать лучшего, выбирайте среди центробежных садовых насосов.

Насосная станция поможет вам быстро и просто организовать в частном доме (или на приусадебном участке) водопровод.

Если вам нужно сливать сточные воды в точке, удаленной от ближайшей канализационной трубы – или если вход в канализацию расположен выше точки слива, вам потребуется поверхностный фекальный насос.

Отопление с естественной циркуляцией в современных домах давно уже не используется, и для движения теплоносителя по трубам в системе отопления должен присутствовать циркуляционный насос.

Популярные бренды

Для бытовых нужд используются насосы и насосные станции, которые облают рядом обязательных качеств:

• длительный срок службы;
• неприхотливость;
• простота монтажа;
• ремонтопригодность;
• гарантия производителя.

Оценивая отзывы тех, у кого на участке уже есть скважина или колодец, специалисты сформировали своеобразный рейтинг моделей и производителей, которые рекомендуются для обустройства автономных систем водоснабжения:

1. Самовсасывающий насос Grundfos. Этот производитель создает устройства, работающие на собственной технологии, не имеющей аналогов в мире. Отличаются такие устройства надежностью, высокой производительностью, неприхотливостью. Большинство моделей имеют малые габариты, но при этом позволяют перекачивать большое количество жидкости.
2. Насосные станции «Вихрь». Отечественный производитель сделал устройство таким, чтобы каждый мог без особых проблем разобрать прибор и отремонтировать. При мощности порядка 50 Ватт это устройство прокачивает 4 кубометра воды с глубины 9 метров. Без эжектора станция не подходит для глубоких скважин.
3. Погружной насос «Водолей». Есть модели с верхним водозабором, которые никогда не забиваются, а также с нижним, который позволяет откачивать воду из емкостей до самого дна. Максимальная глубина работы без ижектора – 10 метров. Это значит, что абиссинский колодец – не проблема, скважина на песок – легко, но артезианская вода доступна только если она залегает на малой глубине.
4. Elitech. Эта фирма позаботилась о качестве сборки, мощности, производительности. Особенность конструкции помпы – наличие стальной рамы. При затрачиваемом количестве электроэнергии в 650 кВт станция выдает до 50 клитров жидкости для полива приусадебного участка. Но долговременно эти устройства не работают.
5. «Джамбо». Эти устройства не прокачивают много. Это 4 куба воды за час при максимальной мощности 1100 кВт. Поэтому данное оборудование не используется «напрямую», а применяется для наполнения накопительного бака.

Чтобы система водоснабжения была эффективна, и обеспечивала домовладение водой, необходимо подбирать модель, учитывая ряд факторов.

Особенности конструкции

Скважинные насосы изготавливаются в нескольких вариантах. Это могут быть как погружные устройства, так и приспособления со специальным трансмиссионным валом. У многоблочных погружных насосов мотор устанавливается во внутренней части корпуса. Трансмиссионные насосы отличаются высокой мощностью. Они могут поднимать воду даже со 125 метров объемом 1200 кубометров в час. Мотор в таких агрегатах установлен на поверхности в области устья водозабора. Он соединен с насосным узлом при помощи трансмиссионного вала. Насосная составляющая укомплектована чугунными секциями, скрепленными друг с другом при помощи специальных шпилек. В каждой секции устанавливается вал и центробежное колесо, нагнетающее давление. Все секции объединяются при помощи специальной защитной сетки, через которую в мотор направляется вода.

Подобная конструкция дает возможность регулировать количество рабочих ступеней насосной станции, определяя при этом минимальный достаточный напор. Насосный узел может соединяться при помощи фланца с самим трубопроводом. Такой фланец устанавливается на верхней чугунной секции. Трансмиссионный вал устанавливается во внутренней части защитных трубных конструкций, которые заполняются смазочными материалами. Такие трубы собираются последовательно, отдельными секциями, по мере опускания в скважину. Погружные насосы могут иметь определенные отличия в том, что их валы плотно скреплены с осями в моторах. Поэтому нет никакой необходимости монтировать трансмиссионный вал большой длины.

Такое устройство может монтироваться и успешно эксплуатироваться даже в искривленном стволе скважины. Также не требует большой площади помещение, оборудованное под скважину. Винтовые насосы реально отличаются наибольшей продолжительностью эксплуатационного периода. Основной отличительной особенностью этих устройств является отсутствие вибрации.
