Открытая проводка в стиле ретро

Монтаж проводки – ретро

Если вы все-таки решили самостоятельно провести данную операцию, то необходимо заранее подготовить следующие элементы:

• выключатели накладного типа;
• кабели необходимого диаметра сечения;
• распределительные коробки;
• розетки накладного типа.

Укладка данных электросетей проводится после завершения всех отделочных работ. То есть провода монтируются поверх обоев или крашенных стеновых поверхностей. Современный рынок предлагает огромное количество разнообразных деталей для установки проводки, поэтому даже самый изысканный гурман сможет воплотить в жизнь свои фантазии.

Во время выбора цветовых решений для монтируемых элементов необходимо учесть, что одна и та же деталь может стоить по-разному из-за цветовой гаммы. Если речь идет о проводах, то коричневый обойдется как минимум в два раза дешевле, чем золотистый.

Выклбючатель и розетка для проводки ретро

Первым делом необходимо определиться с изоляторами и уже под них выбирать крепежные элементы. Это необходимо для правильного цветового оформления и соблюдения длины роликов. Крепежи нужно выбирать, учитывая их длину. Она должна быть такой, чтобы прочно закрепить изолятор на стене.

Монтаж ретро-проводки происходит по следующим шагам:

Сначала необходимо определиться с местами расположения осветительной техники, выключателей и розеток. Нужно помнить о том, что при таком типе проводки необходимо расположить розетки повыше на стене, чтобы исключить риск ее повреждения.

Затем необходимо выбрать схему подключения всего электрооборудования. На данном этапе лучше потратить немного больше времени и сил, поскольку от него зависит работоспособность инженерной системы.

Ретро-проводка на изоляторах

Теперь можно приступить к нанесению разметки. На данном этапе вам потребуется лазерный строительный уровень или гидроуровень. С помощью этих устройств нужно нанести разметку, учитывая удобство эксплуатации будущей сети, а также эстетический аспект.
Подключение и распайка кабелей. На данном этапе необходимо быть очень внимательным и не допустить скручивания проводов.

Теперь проводка под ретро практически готова. Осталось только провести замеры изоляционного материала на сопротивление и провести тестовое включение. Если все этапы прошли успешно, то вы можете смело эксплуатировать проводку.

Главным преимуществом данного типа проводки является привлекательный внешний вид. В случае правильного выбора цветовой гаммы всех элементов, получится действительно красиво.

Очень важно подобрать ретро-проводку под дизайн помещения

Как делается электропроводка в стиле ретро своими руками

Сначала подробнее рассмотрим основные методы приобретения комплектующих.

1. Самый простой, но одновременно и самый затратный по финансам — купить всё в специализированном магазине. Сегодня несколькими компаниями предлагается электропроводка под старину множества моделей и оттенков.

Стоит отметить продукцию Villaris, Salvador, Fontini, Bironi, Гусевъ. По сути, это современная кабельная продукция, имеющая изоляцию из ПВХ и снаружи упакованная в чулок из негорючего шёлка, а также современные розетки и выключатели, оформленные в стиле прошлых лет.

При составлении сметы следует ориентироваться на такие цены:

• 5 — 15 тысяч рублей за стометровую бухту кабеля;
• 20 — 50 рублей за каждый ролик – изолятор;
• 600 — 3600 рублей за каждый выключатель или розетку;
• 550 — 1800 рублей за единицу подложек, угловых и поворотных изоляторов.

С такой проводкой органично будут смотреться светильники в стиле «Loft» и лампы Эдисона.

Из «плюсов» – это электробезопасность и соответствие современным требованиям, упрощенный монтаж по сравнению со скрытой проводкой, возможность изменять трассы в процессе эксплуатации. К тому же богатый выбор как стилизации под эбонит, так и под фарфор с медью.

Минусы будут заметны любому, кто разбирается в теме. Хотя, если изначально такая проводка позиционируется как «похожая на настоящую», то ничего плохого в использовании современной продукции нет.

2. Если вы не любите компромиссы и вам нужно соблюсти стиль времён зарождения бытового электричества, ваш путь лежит на специализированные форумы. Там вам помогут собрать полностью аутентичный комплект из медно – резиново – матерчатых проводов, фарфоровых изоляторов, эбонитовых или медных подложек, выключателей, патронов и розеток.

Стоить электропроводка ретро в деревянном доме будет недёшево, ведь вам нужно заплатить за поиски и восстановление комплектующих начала прошлого века.

Главный положительный момент – это полная аутентичность. Никто не сможет вас упрекнуть, что вы использовали современный «штамп под старину». Только настоящее ретро без компромиссов. К тому же «витая пара» на керамических изоляторах быстро монтируется и относительно безопасна.

Отрицательные стороны такой установки очевидны: обладая высокой оригинальностью, такая проводка не укладывается в современные представления о безопасности электроустановок, ведь заземление в те времена ещё не было предусмотрено, да и сечение старых проводов явно не рассчитано на современные мощности.

К тому же пятидесятилетний медный провод, скорее всего, уже пострадал от окисления, резиновая изоляция местами рассохлась, а старинные розетки и выключатели изготавливались с использованием фенолформальдегидной смолы, которая при нагреве источает неприятный и вредный запах.

Кстати, распределительные коробки стали использоваться сравнительно недавно, а в старину провода сплетали между собой, обвивали вокруг роликов и прятали скрутку под тканью наружной изоляции.

3. Если вы ограничены в средствах, но располагаете свободным временем, то можете самостоятельно найти всё необходимое для инсталляции. Для этого нужно терпеливо искать недостающие элементы в развалинах старых домов, мыть, реставрировать, возможно, пропаивать контакты.

Полезно посещать сельские магазины в отдаленных районах, там еще можно найти фарфоровые изоляторы, эбонитовые распределительные коробки, а то и выключатели с розетками.

Погрузиться в былое помогут розетки и выключатели начала прошлого века, электропроводка в стиле ретро, фото старинных машин и механизмов.

4. Последний вариант больше подходит для дизайнеров. Суть его заключается в прокладывании муляжа навесной проводки параллельно существующей скрытой.

Как мы заметили, символом ретро-проводки являются свитые между собой 2 провода в шелковой оплетке и надетые на ролик – изолятор. Этим пользуются для создания антуража.

На стену прикручиваются изоляторы, на них устанавливается любой подходящий по длине и внешнему виду кусок проводов, свободные концы которых любыми доступными средствами крепятся к существующим розеткам и выключателям.

Для усиления эффекта можно прибегнуть к «патинированию», распылив на розетку соответствующее покрытие из аэрозольного баллончика.

Ретро электропроводка в деревянном доме плюсы и минусы

Минусы использования ретро проводки:

# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.

#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».

#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.

Когда необходимо сделать проходной выключатель

А теперь пройдемся по плюсам:

#1 — Это конечно же соответствие ретро проводки нормам и правилам монтажа.

В статье «Электропроводка в каркасном доме от А до Я» расписано почему нельзя делать электрику в деревянных домах скрыто. А вот открытая проводка под старину полностью удовлетворяет этим правилам.

#2 — В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.

#3 — В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».

#4 — Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.

#5 — Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.

Другие варианты

Стоит отметить, что помимо современной адаптации, ретро проводка может быть реализована и другими вариантами:

• Для любителей всего идентичного, можно посетить радиорынок или так называемые барахолки, где купить действительно старые, но рабочие розетки и выключатели производства прошлого века. С оригинальной проводкой немного сложнее: найти ее можно только в старых деревнях. Но работоспособность а, главное, безопасность такого провода никто гарантировать не может.
• Метод декоративной имитации используется дизайнерами при оформлении помещения в ретро стиле. Суть этого приема заключается в следующем. В доме или квартире электропроводка выполнена скрытым методом. А на стенах монтируется искусственная, не работающая проводка, которая дополняет интерьер и служит лишь для декорации.

В заключение нужно отметить, что на открытой веранде или улице открытый вид электропроводки применять не стоит, поскольку у нее низкий уровень защиты от влаги и пыли.

Проведение монтажных работ

Монтаж наружного кабеля в деревянном строении несколько отличается от обычного способа и имеет некоторые нюансы. Это связано с тем, что древесина легко воспламеняется, поэтому токопроводящие элементы необходимо фиксировать на специальные изоляторы.

Чтобы декоративный кабель был надежен и безопасен, требуется соблюдать некоторые требования при проведении монтажных работ:

1. фарфоровые или керамические ролики должны располагаться от выключателя, розеток и коробок на расстоянии в 40 миллиметров;
2. если витая проводка укладывается горизонтально, то элементы необходимо крепить на дистанции в 450 миллиметров;
3. при вертикальной укладке их монтируют уже через 500 мм;
4. для поворота электропроводки устанавливаются сразу два изолятора таким образом, чтобы они находились под углом в 45 градусов;
5. между токопроводящим кабелем и стеной необходимо оставлять небольшое пространство в 10−15 мм;
6. для фиксации используют специальные саморезы, предназначенные для работы с деревом.

Монтаж ретро провода осуществляется несложно, его вполне можно выполнить самостоятельно. Чтобы процесс шел быстрее, а прокладка была выполнена качественно, необходимо предварительно подготовить инструменты и материалы. Многие в целях экономии делают витый кабель в старинном стиле из обычного одножильного провода.

Для начала требуется выполнить следующие действия:

1. перед тем как приступать к работе, требуется подобрать или изготовить схему, на которой будут прорисованы точки подключения устройств;
2. после этого необходимо произвести разметку трассы в соответствии с имеющейся схемой;
3. на следующем этапе производится прокладка изоляционных роликов;
4. закладываются распределительные коробы, подложки, розетки и выключатели;
5. протягиваются декоративные кабеля.

По окончании работ в обязательном порядке производят замеры сопротивления изоляционного материала. Сделать это можно с помощью мультиметра. Если вмонтирован низковольтный электропровод, то сопротивление должно составлять не меньше 0.5 мегаом. Если показатели в норме, то можно производить подключение автоматов и начинать пользоваться электрической сетью в полном объеме.

https://youtube.com/watch?v=oebIvXLRG6g

Винтажный ретро провод совмещает в себе стиль и простоту, он отлично вписывается в естественный интерьер, особенно на фоне дерева или других натуральных материалов. Но при монтажных работах необходимо точно следовать инструкции и выполнять все рекомендации. Не стоит забывать и о правилах пожарной безопасности. Только так можно получить действительно качественную, надежную и безопасную проводку в старинном стиле.

Как не следует делать

Проблемы часто возникают из-за нарушений инструкций относительно того как проводить проводку. Все технологии и методы, актуальные для прокладки электричества в каменных или бетонных стенах, не подходят для деревянных строений. Крепить незащищенный кабель на брус или вагонку категорически нельзя!

Основную магистраль не зашивают и не прячут под легко воспламеняемыми элементами интерьера. Домашняя электросеть не должна подвергаться перенапряжению. Защитную изоляцию следует оберегать от воздействий влаги, пара, пыли и деформации кабеля.

Мышь может с легкость перегрызть провод, и поврежденная внутри стен проводка, неизбежно приведет к пожару. Из практики: даже небольшой очаг огня крайне тяжело подается тушению.

Правила монтажа

Перед началом работ приготовьте следующие инструменты:

• Плоскогубцы, кусачки.
• Устройство для резки и зачистки проводов.
• Рулетка, уровень.
• Набор отверток.
• Дрель, сверла.
• Стремянку.

А теперь небольшая пошаговая инструкция по монтажу ретро проводки:

1. Первым делом определяем месторасположение осветительных приборов и розеток.
2. Далее, нужно нарисовать схему подключения всех электроустановочных изделий.
3. Проводим разметку стен, где будет пролегать кабель. Для большей точности, неплохо будет воспользоваться лазерным уровнем.
4. Устанавливаем монтажные коробки в необходимых местах.
5. Монтируем розетки, выключатели, световые приборы.
6. Крепим по разметке изоляторы, при помощи саморезов. Если стены бетонные или кирпичные, то придется сверлить отверстия под дюбели. Следует учитывать, что ролики устанавливаются на расстояние не менее 5 см от розеток, выключателей, коробок.
7. Прокладываем проводку путем нанизывания на изоляторы. Для более плотной посадки рекомендуется надеть термоусаживаемые трубки и закрепить стяжками. При повороте кабеля выдерживаем угол 45 градусов. Для соединения проводов в монтажных коробках используем клемник, никаких скруток!
8. Подключаем все приборы и подаем свет.

На заметку: при составлении схемы расположения накладных розеток и выключателей, учитывайте удобство их использования, а также риск повреждения. Избегайте установки открытой проводки в детских комнатах!

Важные особенности

Применяется проводка ретро в основном в жилых комнатах, в которых нет мощных отопительных приборов. Витая пара или косичка, в виде которых делается наружная электропроводка под старину, изготавливается из гибкого провода. Его сечение не может увеличиваться до значительной величины, необходимой для обеспечения мощности в несколько киловатт. Поэтому электропроводка в стиле ретро применяется в основном для осветительных сетей и розеток, в которые включаются телевизоры, вентиляторы, компьютеры и прочие бытовые электроприборы небольшой мощности.

Несмотря на общий стиль под старину, подключение электроплит и отопительных приборов придется выполнять толстым проводом соответствующего сечения и скрывать его в трубах или других приспособлениях, оформляя их под место расположения. Несмотря на то, что наружная проводка тянется над стеной или потолком, что делает невозможным обработку их поверхностей без воздействия на провода, эта неприятность легко преодолима. Причем затраты времени и сил при этом будут незначительны.

Отличия ретро проводки от обычной

Проводка в старинном стиле представляет собой домашнюю электрическую сеть, включающую в себя несколько потребителей и подчеркивающую быт народов СССР в довоенное время. По принципу сборки она идентична с обычной электропроводкой. Электрический ток поступает в электрощит с внешней высоковольтной сети и распределяется по потребителям в доме. Электрощит находится в прихожей. В нем ставят УЗО, автоматические выключатели. Они защищают сеть от перегрузок. В распределительном щите на стенке размещают схему домашней сети.

Но у неё есть и отличия:

• она проводится открытым способом не в кабель- каналах, а с помощью витого провода с шелковой негорючей оплеткой, закрепленного на изоляторах. Изделия для установки могут быть в тон дереву или контрастных цветов. Иногда розетки и выключатели расписаны под гжель или хохлому. Роскошный вид подчеркивают фарфор и керамика;
• между сетью и стеной должно быть расстояние 1см;
• электроустановочные изделия, применяемые для ретропроводки бывают только накладные;
• применяют лучевую схему с минимальными разветвлениями. К 1-2 потребителям тянется собственная линия. Такая схема используется потому, что сечение у декоративного кабеля небольшое — всего 2,5 мм.

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей

Лидирует продукция итальянских компаний:

Лидирует продукция итальянских компаний:

• Bironi;ретро проводка Bironi
• Fontini;ретро проводка Fontini
• Villaris;ретро проводка Villaris
• Aldo Bernardi;ретро проводка Aldo Bernardi
• Gl Gambarelli.ретро проводка Gl Gambarelli

ретро проводка Salvador

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

Lindas

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

• ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
• эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
• полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

• тумблерный – более надёжный и привычный в использовании;
• поворотный – бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

• диаметр 70-90 мм;
• высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

Расчет необходимого количества материалов

При расчете метража кабеля нужно учитывать, что открытая электропроводка монтируется в чистом виде только на систему освещения и для подвода питания к розеткам. Если планируется включать в розетки электроприборы мощностью свыше 6 кВт, то к ним проводят скрытые провода с большим сечением.

Поэтому при расчете стоимости ретро проводки учитывают только электросети, в которых используются винтажные комплектующие. Цены на электрическую проводку зависят как от производителей, так и от цветовых решений. К примеру, коричневый и белый комплекты получатся почти в три раза дешевле, чем под золото.

Особенности и отличия в монтаже электропроводки под старину в деревянных домах.

Главные отличия:

Монтаж электропроводки под старину в деревянном доме в отличии от скрытой проводки в доме из пеноблока: в том на каком этапе она монтируется. Если в стандартном варианте монтаж производится до чистовой отделки, то в нашем случае необходимо его производить в самом конце. Ретро проводка сама по себе является элементом чистовой отделки и поэтому должна делаться, чуть-ли не последней.

Также важным моментом, о котором я уже упоминал будет то, что с таким способом открытого монтажа электропроводки лучше не спешить вообще. Если после первоначальной усадки сруба, вы его утепляли конопатя, то следует отложить электромонтаж до следующего года пока сруб опять не усядется.

После монтажа электропроводки под старину в деревянном бревенчатом доме также не стоит проводить конопатку. Сруб при проведении таких работ сильно поднимается, что приведет к вытягиванию провода или вообще его вырвет из механизмов и распределительных коробок.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода  и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

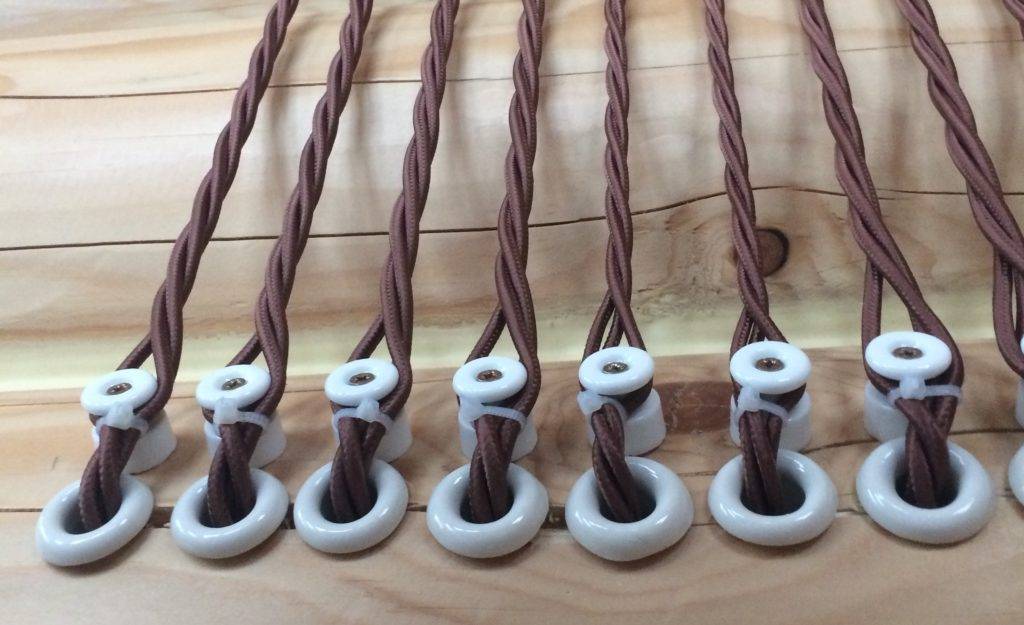

Фиксация провода на крайних изоляторах

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

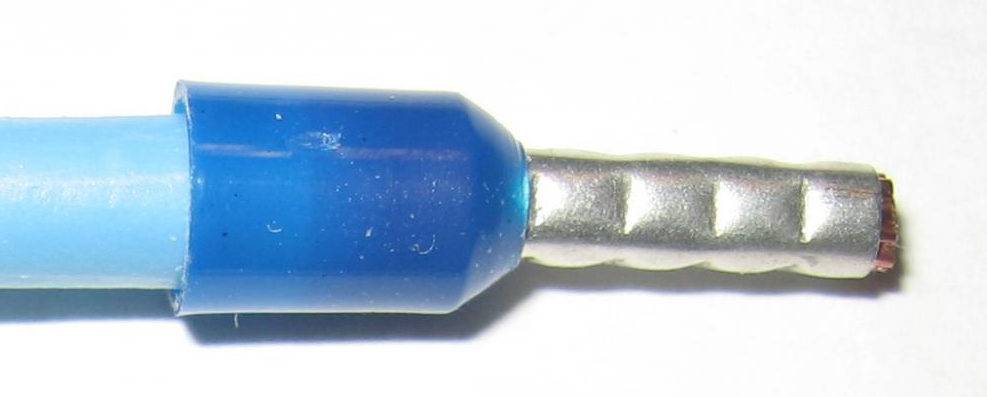

Обжимка многожильного проводника наконечником НШВИ

Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Какая электропроводка подходит для деревянного дома

Электропроводка в деревянном доме может монтироваться либо по открытой, либо по закрытой схеме. Оба способа имеют свои преимущества и могут быть скомбинированы в разных комнатах. Рассмотрим их подробнее.

Открытая или скрытая электропроводка в деревянном доме

Под открытой электропроводкой подразумевают схемы прокладки проводов на поверхности деревянных стен, или даже на некотором расстоянии от них (с помощью специальной фурнитуры создается воздушный промежуток между проводом и стеной). Преимущество открытого способа прокладки — ремонтопригодность и минимальные трудозатраты. Провод идет по поверхности стен и потолков.

Электропроводка в медных трубах в стиле Лофт

Фарфоровая рапредкоробка

Ретро-проводка в светлом стиле

Кроме того, после появления на рынке так называемой ретро-проводки популярность открытого способа прокладки резко возросла. Используются витые провода различных цветов и фарфоровые розетки и выключатели.

Ретро провод витой Винтаж белый 3х2,5

Ретро провод витой Винтаж бежевый 3х1,5

Ретро провод витой Винтаж 3х2,5 коричневый

Открытый способ прокладки остается оптимальным, когда электропроводка в деревянном доме прокладывается по стенам без штукатурки. Например, стена из бруса или оцилиндрованного бревна без утеплительного слоя. На ней можно использовать жестяные кабель-каналы, но смотреться они будут не эстетично, впрочем, дизайнеры предлагают много разных вариантов фурнитуры и можно найти подходящий.

Вот несколько примеров электропроводки в стиле «Лофт»:

Электропроводка в стиле лофт с необычными светильниками

Электропроводка в стиле лофт в медных трубах

Электропроводка в стиле лофт

На видео ниже представлены образцы металлических труб и аксессуаров для полноценного монтажа открытой электропроводки в деревянном доме.

Для скрытой электропроводки в деревянном доме используют:

• гофрированные металлические трубы;
• жесткие стальные трубы;
• кабельные каналы из металла.

Они прокладывается под штукатуркой, под потолком, под полом или перекрытием. Этот способ намного более универсальный, но он требует дополнительных затрат. Конечно, при использовании стальных труб для защиты проводки, затраты повышаются почти вдвое по сравнению с открытой проводкой.

Монтаж скрытой электропроводки в трубах
Плюсы и минусы проводки в трубах

Проводка надежно защищена от линейного растяжения, сильного сдавливания, а также от изломов и проколов.
При случайном возгорании в помещении провода не будут повреждены.
При наличии такой защиты солнечные лучи и атмосферные воздействия не опасны для изоляции кабелей.

При выборе варианта монтажа в металлических трубах резко увеличивается стоимость работ и материалов.

Преимущества и недостатки открытой проводки в ретро стиле

К плюсам данного типа электрической проводки можно отнести следующие:

Простота монтажа;

• Ремонтная пригодность и доступность элементов сети;
• Использование современных технологий при производстве материалов обеспечивает высокую надежность проводки;
• Широкий ассортимент цветовых решений позволяет дизайн интерьера выполнить более полно и оригинально.

Минусы также есть, это:

• Высокая стоимость материалов;
• Ассортимент выпускаемых проводов (кабелей) не позволяет выполнить подключение электрических плит, варочных панелей и прочего оборудования, для подключения которых сечение проводников должно быть выше 2,5 мм2;
• Визуальное уменьшение свободного пространства в помещении;
• Сложность выполнения отделочных и ремонтных работ при последующей эксплуатации.

Электропроводка под старину в деревянном доме

Итак, как было написано в статье «Электропроводка в каркасном доме от А до Я» в деревянных домах лучшим по безопасности решением будет открытая проводка. Если мы рассматриваем дом из бревна, то применить кабель-канал аккуратно по стенам не получиться и необходимо искать другой способ. Вот в этом случае монтаж ретро проводки и является наиболее востребованным.

Производителе провода предоставляют различные цвета. Целое поле для творчества в дизайне таких помещений. Можно комбинировать светлый витой провод с темными механизмами и наоборот.

Комплектующие необходимые для прокладки проводки под старину

Какие провода для электрики под старину существуют:

1. Силовые для питания розеток и света 2 и 3 жильные;
2. UTP для интернет розеток;
3. Коаксиальный кабель для ТВ розеток;
4. Комбинированный UTP и коаксиальный в одном (очень удобно — не у всех производителей).

Для монтажа провода на выбор есть пластиковые или керамические изоляторы разных цветов. Количество изоляторов можно рассчитать 3,5 изолятора на погонный метр провода.

Комплект для электропроводки в деревянном доме

Также для протяжки проводки под старину необходимо запастись:

• Тонкими, но прочными нейлоновыми стяжками под цвет провода или прозрачными, для фиксации витого провода на оконечных изоляторах, а также в самих механизмах.
• Клеммами WAGO 221 серии с количеством выходов 2, 3 и 5 они потребуются для коммутации в распределительных коробках. Использовать 222 серию будет неудобно из-за больших размеров. Наконечники НШВИ, чтобы обжимать концы проводников, для хорошего контакта.
• Также потребуются саморезы: никелированные либо оцинкованные длинной 45 мм. Не забудьте взять биту с соответствующим хвостовиком под саморезы.

Итоговые советы

Мы рассмотрели все нюансы организации проводки в ретростиле. Ее можно проложить в деревянном загородном доме, и современной каменной многоэтажке.

Главное отличие от традиционных способов укладки — нет возможности откатить назад и все переделать. Если вы неправильно протянули кабель в бетонной стене — штробим заново, штукатурим и клеим обои. На деревянной стене так не получится. Любой вкрученный шуруп должен остаться там навсегда, иначе дыру ничем не замажешь. Поэтому перед началом работ по монтажу, необходимо с особой тщательностью распланировать укладку, и разметить трассы проводов.

Разумеется, любая электропроводка организуется с перспективой развития. Поэтому поговорка «Семь раз отмерь — один отрежь!» — в нашем случае особенно актуальна.
