Швеллер: виды и таблицы стандартных размеров согласно ГОСТ

виды, номер, марка и размеры

Маркировка и обозначение швеллера в соответствии с ГОСТ 8240

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении – высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.

Номер швеллера	Высота швеллера	Ширина полки	Толщина стенки	Толщина полки
5П, 5У	50	32	4,4	7,0
6,5П, 6,5У	65	36	4,4	7,2
8П, 8У	80	40	4,5	7,4
10П, 10У	100	46	4,5	7,6
12П, 12У	120	52	4,8	7,8
14П, 14У	140	58	4,9	8,1
16П, 16У	160	64	5,0	8,4
18П, 18У	180	70	5,1	8,7
20П, 20У	200	76	5,2	9,0
22П, 22У	220	82	5,4	9,5
24П, 24У	240	90	5,6	10,0
27П, 27У	270	95	6,0	10,5
30П, 30У	300	100	6,5	11,0
40П, 40У	400	115	8,0	13,5

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 – 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

сортамент стальных горячекатаных и размеры

Сортамент стальных швеллеров весьма большой, и каждый профиль изготавливается с учетом его дальнейшего назначения. Горячекатаный стальной швеллер нашел применение во многих отраслях промышленности.

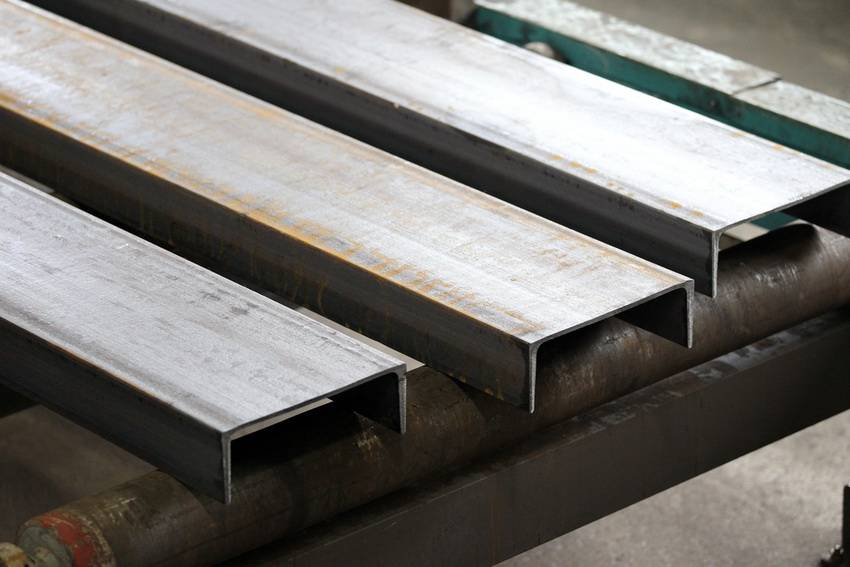

Стальные швеллеры

Такими являются:

• Строительная область. За счет того, что профильпридает конструкции наибольшую прочность и устойчивость, изделие используется для сооружения металлических каркасов и сооружений;
• Машиностроение. Стальной швеллер в данной области может использоваться в качестве опор при строительстве;
• Вагоностроение;
• Хозяйственная промышленность. Для возведения прочных и больших конструкций, предназначенных для различного использования.

Производство горячекатаных швеллеров по ГОСТ 8240-89

Абсолютно каждое производство требует соответствия ГОСТ. Производство горячекатаных швеллеров не является исключением. В ГОСТ прописаны условия производства стальных швеллеров.

В качестве материала для производства стальных швеллеров используют сплавы с добавлением разных видов стали. Как правило, используются стандартные стали. Например, конструкционная углеродистая и низколегированная сталь. Для того чтобы отличать стали, так как они имеют разный химический состав, они по-разному маркируются: ст3пс или 09Г2С. Также для изготовления стальных деталей могут добавлять черный металл или алюминий.

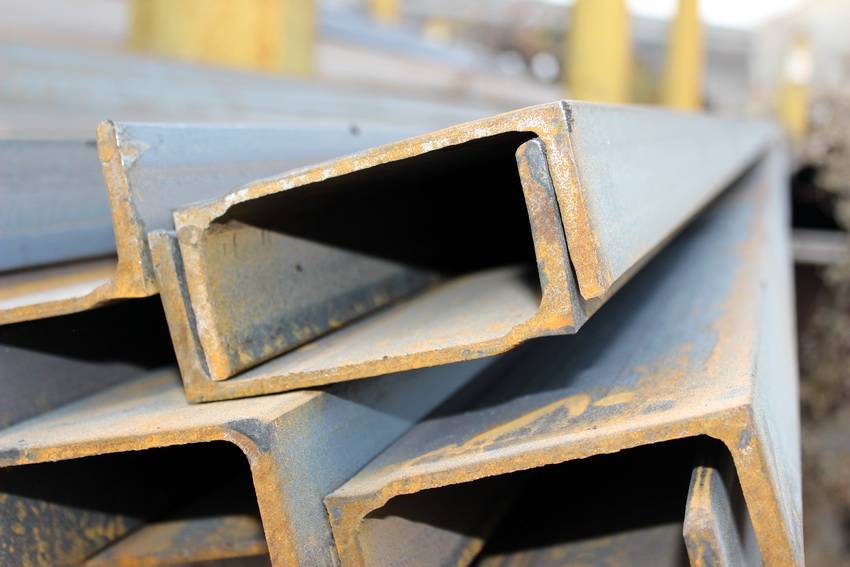

Фото стального швеллера, изготовленного по ГОСТ 8240-97.

Помимо производства швеллера по ГОСТ 8240-97, существует еще два документа по производству и сортаменту швеллеров. Это ГОСТ 8240-97 и 8240-72. Существенных отличий они не имеют.

Сортамент швеллера ГОСТ 8240-97

Разновидность стальных горячекатаных швеллеров, произведенных по ГОСТ 8240-97 и 8240-89, имеют существенные отличия и специальные условные обозначения:

• «П» – профиль имеет параллельные основанию грани;
• «У» – грани располагаются под углом к основанию;
• «Э» – экономный швеллер. Также имеет параллельные полки, но при производстве добавляется мало металла;
• «Л» – легкий. Имеет параллельные полки и для производства изделия добавляются только легкие металлы;
• «С» – специальный швеллер. Такой профиль изготавливается только на заказ со специальными параметрами. Поэтому произведенные стальные горячекатаные швеллеры ГОСТ 8240 могут быть востребованы при любых работах

Размеры швеллера, произведенного по ГОСТ

Произведенный профиль ГОСТ 8240-89 имеет разные размеры и технические параметры в зависимости от номера швеллера. Так, к примеру, швеллер 10 имеет следующие характеристики:

• Высота полок – 100 мм;
• Ширина – 46 мм;
• Ширина стенки – 4.5 мм;
• Ширина граней – 7.6 мм;
• Длина грани – 10 см;
• Радиус внутренних закруглений – не более 7.0;
• Площадь поперечного сечения составляет 10.90 см2;
• Масса одного погонного метра составляет 8.59 кг.

Узнать размеры и технические параметры швеллера 16 и других можно на следующем фото.

Стоит отметить, что изготовленный швеллер горячекатаный ГОСТ 8240-97 не отличается размерами и параметрами от швеллера 8240-89.

Стальной профиль обладает изогнутой формой внутреннего сечения в виде буквы «П». Благодаря большой жесткости металлическое изделие способно выдерживать огромные силовые нагрузки.

Особенности и преимущества горячекатаных швеллеров

Швеллер стальной ГОСТ 8240-97 представляет собой стандартную инструкцию по имеющемуся сортаменту. Все принятые документы должны учитываться в процессе производства горячекатаных швеллеров. Только при соблюдении этого условия можно получить идеальный стальной профиль, который можно будет спокойно эксплуатировать.

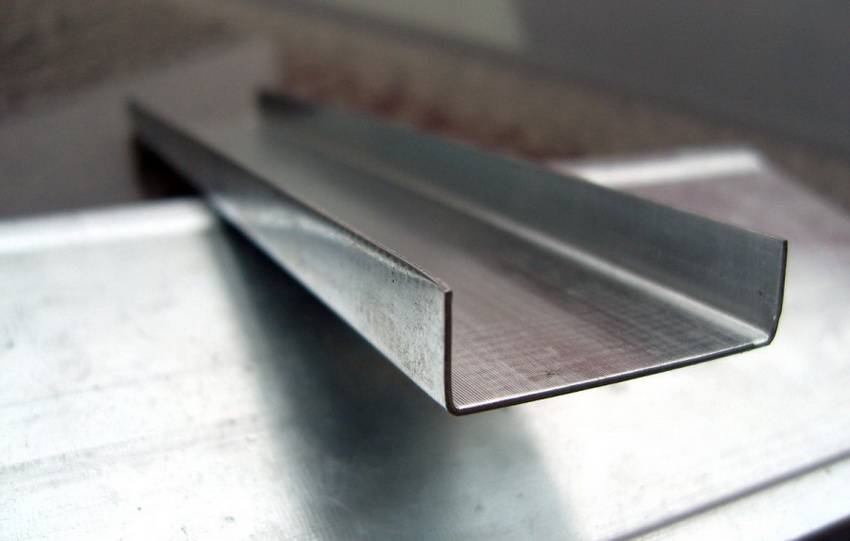

Швеллер гнутый равнополочный ГОСТ 8278-83

По ширине полок гнутый швеллер подразделяют на равнополочный и неравнополочный. Данный стандарт распространяется на гнутые стальные равнополочные швеллеры, которые изготавливают из холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной. Гнутый швеллер производят на профилегибочных станах из рулонов.

По точности профилирования, согласно нормативным документам, изготавливается швеллер разной точности прокатки: высокой точности — А, повышенной — Б, обычной точности — В. Показатели технического уровня по этому ГОСТу предусмотрены для высшей и первой категории качества.

Отличие горячекатаного швеллера от гнутого.

Швеллер гнутый стальной представляет собой П-образное сечение, как и горячекатаный, но имеет более скруглённые внешние углы, более точные размеры. т.к. при производстве устраняются дефекты, имеющиеся у заготовки. При применении гнутого швеллера не требуется дополнительная обработка, в отличие от горячекатаного швеллера, гнутый имеет равномерную толщину изделия. Гнутый швеллер значительно легче горячекатаного проката, соответственно экономически выгоднее для покупателя.

Применение гнутого швеллера. Такой швеллер используется в промышленном и гражданском строительстве при возведении основы зданияна начальном этапе, он позволяет уменьшить нагрузку на фундамент. Гнутый швеллер применяется для каркасов перегородок, для облицовки стен. Его не используют, как горячекатаный, для конструкций, которые будут испытывать большие нагрузки, но применяют как дополнительный усиливающий элемент каркаса. В автомобильной промышленности и вагоностроении изготавливают рамные конструкции, дорожную и строительную технику с использованием гнутого швеллера.

Швеллер гнутый равнополочный характеризуется параметрами: швеллера, R- радиус кривизны, Xo – расстояние от оси y-y до наружной поверхности стенки.

По ГОСТ 8278 швеллер гнутый изготавливают длиной 3 — 11,8м: мерной длины, мерной длины с немерными отрезками, кратной мерной длины, кратной мерной длины с немерными отрезками и немерной длины. По требованию клиента выпускают швеллеры до 12м. Марки стали и технические требования соответствуют ГОСТ 11474.

Швеллер гнутый широко представлен на наших складах Московской области (лобня, Электроугли), в городах Орёл, Белгород, Нижний Новгород, Воронеж, Курск, Саратов,Самара, Казань,Ульяновск, Ростов-на-Дону, Краснодар, Пятигорск, Новочеркасск, Череповец, станции Новотитаровская. В Ростове-на-Дону и г. Курске производится гнутый швеллер по размеру заказчика. Толщина стенки производимого нами гнутого швеллера составляет 2,5 — 6 мм, высота: 40 — 250 мм, ширина полки: 32 -125 мм.

Таблица швеллеров ГОСТ 8278-83. Сортамент швеллеров гнутых, в основном изготавливаемых нами и предлагаемых с наших складов. Масса стального гнутого равнополочного швеллера, вес 1 метра швеллера, количество метров в тонне. a, b – высота и ширина гнутого швеллера, s – толщина стенки

Швеллер гнутый	Вес метра гнутого швеллера	Метров в тонне
a	b	s
32	2,5	2,22	450,45
4	3,39	294,99
32	4	4,02	248,76
40	3	3,49	286,53
60	3	4,43	225,73
4	5,78	173,08
5	7,07	141,54
80	4	7,07	141,54
100	50	3	4,47	223,71
4	5,81	172,12
5	7,14	140,06
120	50	3	4,91	203,67
60	4	7,07	141,54
5	8,71	114,81
6	10,25	97,56
80	4	8,32	120,19
5	10,28	97,28
140	60	4	7	142,86
5	9,49	105,37
160	50	5	9,49	105,37
60	4	8,32	120,19
5	10,28	97,28
6	12,14	82,37
80	4	9,58	104,38
5	11,85	84,39
6	14,02	71,33
180	60	4	10	100
70	6	14,02	71,32
80	5	12,68	78,86
200	60	4	9	111
80	5	13,42	74,52
6	15,91	62,85
100	5	16	62,5
6	17,79	56,21
250	125	6	22,5	44,44

Купить швеллер гнутый

2 Требования стандарта сортамента 8240 к форме и допускам на размеры швеллера

Форма сечения и предельные отклонения от устанавливаемых стандартом 8240 номинальных размеров швеллерного проката должны соответствовать изображенным на Рис. 1–3 и регламентируемым Табл. 1–2.

Рис. 3

Таблица 1. Допустимые отклонения размеров и параметров

Параметры и размеры	Интервал значений размеров, мм	Предельное отклонение параметров и размеров, мм
h	При h включительно до 80 Свыше 80 до 200 вкл-но Свыше 200 до 400 вкл-но	±1,5 ±2 ±3
b	При b вкл-но до 40 Свыше 40 до 89 вкл-но Свыше 89	±1,5 ±2 ±3
s	При s вкл-но до 5,1 Свыше 5,1 до 6 вкл-но Свыше 6	±0,5 ±0,6 ±0,7
t	При t вкл-но до 10 Свыше 10 до 11 вкл-но Свыше 11	–0,5 –0,8 –1
ƒ не более	При h вкл-но до 100 Свыше 100 вкл-но до 200 Свыше 200 вкл-но до 400	0,5 1 1,5

Примечания:

1. Предельные отклонения по s для продукции серий П и У не контролируют.
2. Для изделий серии Л параметр ƒ не должен превышать расчетное значение 0,15s.
3. Для проката серий Э, П и У допускается величина ƒ не более расчетного значения 0,25s, кроме изделий с s равной 5,1, 5,3, 5,4, 5,6 и 5,8 мм.
4. Параметр ƒ следует замерять, как показано на Рис. 3.
5. Плюсовые допустимые отклонения по t ограничиваются предельной погрешностью по массе.

Исходя из значения ∆ (∆’) швеллеры стандарта 8290 делят по точности их производства на категории: изделия обычной, повышенной и высокой точности. Допускаемые ГОСТом величины ∆ (∆’) не должны превосходить данных в Табл. 2, приведенной ниже.

Таблица 2. Разрешенные стандартом значения величины перекоса полок ∆ (∆’)

Категория точности изделия	∆ (∆’) при b, не более, мм
Включительно до 95	Свыше 95
Высокая	0,9	0,01b
Повышенная	1	0,015b
Обычная	1,2	0,025b

Примечание: ∆ (∆’) замеряют, как показано на Рис. 3.

По длине допустимые отклонения регламентируются только для мерной и кратной продукции и не должны превосходить следующие значения (мм):

• +40 – при длине профиля 2–8 м;
• +, но при этом не выше 100 – при длине профиля свыше 8 м, где L – фактическая протяженность изделия, м.

Есть требование и к прямым углам между стенкой профиля и его полками. Их притупление не должно превосходить для изделий до № 20 значения в 2,5 мм, а после № 20 – уже 3,5 мм. На внешних углах притупление не контролируют.

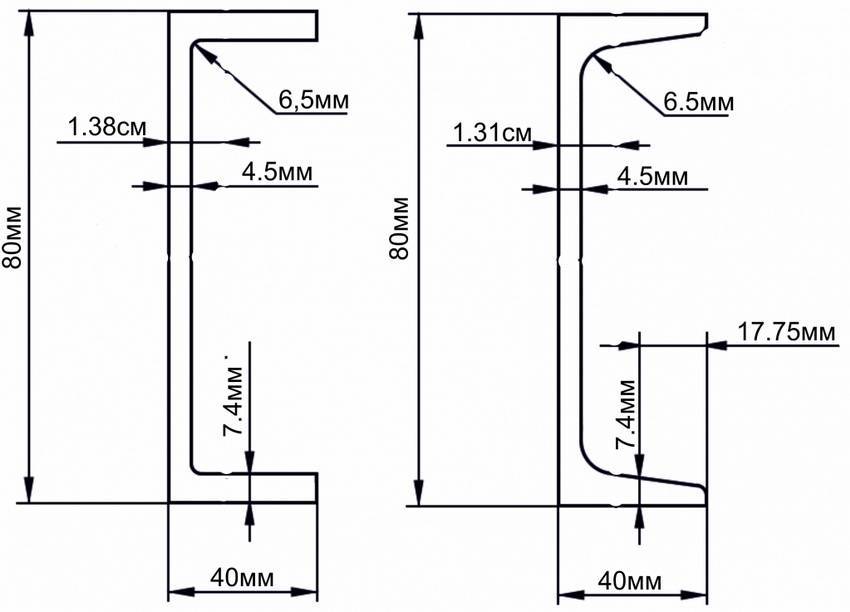

Геометрическая форма швеллеров по ГОСТ 8240-97

Материалы для швеллера

Согласно требующимся характеристикам готовой продукции, она может выпускаться из стали разных марок.

Если используется горячий прокат, основное сырье – следующие виды стали Ст3 (спокойной и полуспокойной): 09Г2С, 17Г1С, 10ХСНД, 15ХСНД. Два последних наименования легче остальных и устойчивее к коррозии.

Гнутье выполняется из разновидностей: Ст3пс5, 09Г2С, 08пс, 1пс, 2пс.

Поскольку все названные сплавы чувствительны к коррозии, когда необходимо, применяется оцинковка. За счет нее увеличивается срок эксплуатации деталей, прежде всего, используемых на открытом пространстве, при условиях высокой влажности.

Сфера применения

Как упоминалось ранее, швеллеры применяются в капитальном строительстве. Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений.

Стоит отметить, что в продаже имеются перфорированные изделия. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий.

Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. В частности, внутренних перегородок внутренних помещений, стеллажей, витрин.

Сортамент швеллеров – таблица размеров, маркировка по ГОСТ

Такой распространенный элемент многих опорных конструкций, как швеллер, представляет собой профиль П-образного сечения, который может быть изготовлен из различных сортов стали, в том числе и нержавеющей. Различаться швеллеры могут не только по размеру (для определения каждого из которых используется специальная таблица), но и по технологии изготовления.

Разбираемся в сортаменте швеллеров

К основным преимуществам П-образных профилей можно отнести:

• высокую прочность, обеспечивающую устойчивость к нагрузкам изгибающего характера;
• способность успешно противостоять не только изгибу, но и нагрузкам разнонаправленного характера (разрыв, сжатие и др.);
• высокую устойчивость к ударным нагрузкам, могущим привести к механическим повреждениям конструкции (металлический швеллер, который выполнен качественно и по ГОСТ, практически не имеет в своей конструкции слабых мест, способных вызвать его разрушение от различных нагрузок).

Параметры швеллера с уклоном внутренних граней полок

Маркировка

Если посмотреть на сортамент швеллеров, то можно увидеть, что он включает в себя металлопрофили с широким диапазоном размеров. В таком разнообразии предлагаемых вариантов очень сложно сделать выбор именно той марки швеллера, которая будет оптимально подходить для решения определенной задачи. Естественно, производители учли этот момент. Для обозначения своей продукции они используют маркировку, по которой можно составить достаточно полное представление о характеристиках и размерах П-образного профиля.

Параметры швеллера с параллельными гранями полок

Маркировка, соответствующая ГОСТ 8240-97, включает в себя как цифровые, так и буквенные обозначения. Цифра, стоящая первой в обозначении, является основной характеристикой, она соответствует размеру швеллера, то есть расстоянию между его полками. По букве в маркировке можно определить, к какому типу относится швеллер. Это могут быть изделия, у которых внутренние грани полок выполнены с уклоном или параллельны между собой («У» и «П» соответственно), металлопрофили экономичного («Э») или легкого («Л») типа, специального назначения («С»).

Если необходимо знать все остальные размеры швеллера определенной марки из сортамента, то для этого есть специальная таблица, в которой они и указаны. Выбор изделия определенной марки делают в зависимости от того, каким именно нагрузкам будет подвергаться конструкция, для изготовления которой его планируется использовать.

С наклонными гранями полок

Таблица размеров для швеллеров с наклонными внутренними гранями полок
(нажмите, чтобы увеличить)

Пояснение касательно дополнительных параметров, указанных в таблице:

• I — момент инерции;
• W — момент сопротивления;
• i — радиус инерции.

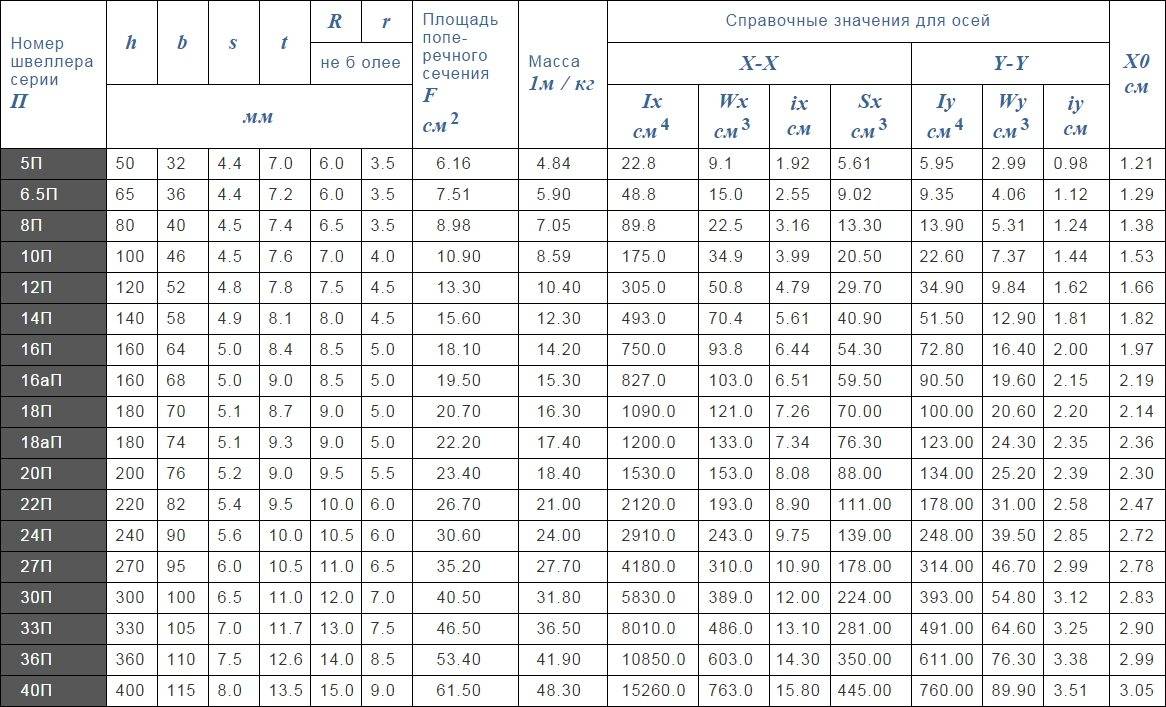

Таблица размеров для швеллеров с параллельными гранями полок
(нажмите, чтобы увеличить)

Таблица размеров для экономичных швеллеров с параллельными гранями полок
(нажмите, чтобы увеличить)

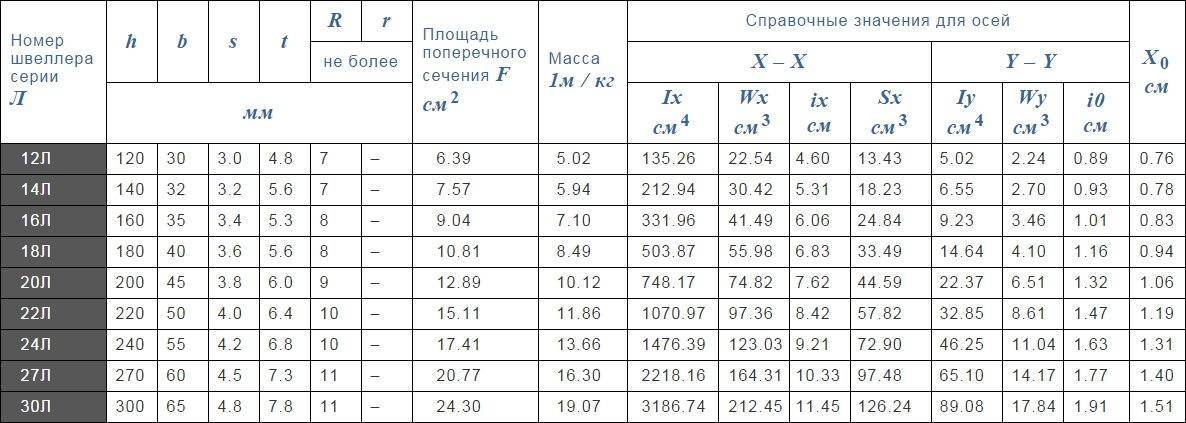

Таблица размеров для швеллеров легкой серии с параллельными гранями полок
(нажмите, чтобы увеличить)

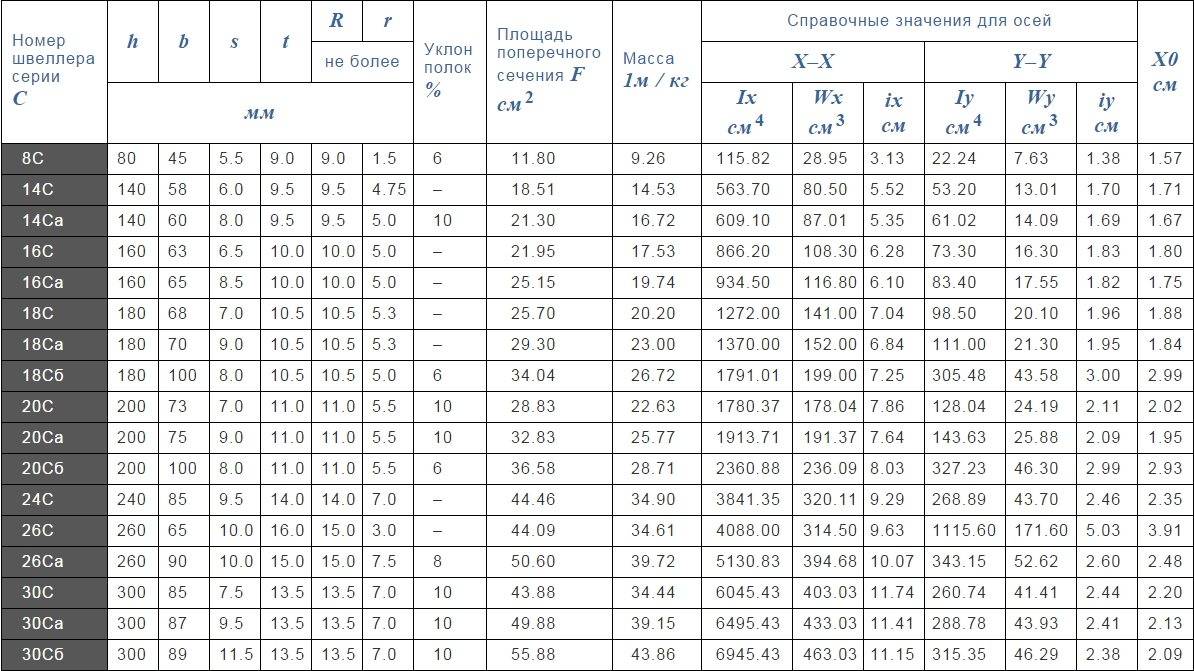

Таблица размеров для специальных швеллеров
(нажмите, чтобы увеличить)

Предельные отклонения параметров

Предельные отклонения параметров швеллера

Таблица предельного отклонения параметров швеллеров
(нажмите, чтобы увеличить)

Теоретический вес

Таблица теоретического веса швеллера
(нажмите, чтобы увеличить)

Некоторые особенности выбора

Сортамент швеллеров, конечно, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, которое актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.

Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:

• вес погонного метра;
• площадь поперечного сечения;
• осевой момент инерции;
• осевой момент сопротивления;
• радиусы инерции.

Три последние параметра рассчитываются относительно центральной оси сечения швеллера.

Характеристика сортамента и классификация швеллера

Швеллер гнутый изготавливается из рулонной горячекатаной и холоднокатаной углеродистой стали обыкновенного качества, качественной углеродистой и низколегированной стали.

По способу изготовления швеллеры делятся на следующие виды:

• Швеллеры стальные горячекатаные;
• Швеллеры стальные специальные;
• Швеллеры стальные гнутые равнополочные;
• Швеллеры стальные гнутые неравнополочные.

В соответствие со своим назначением швеллер подразделяется на:

• Обычный, швеллер широкого применения, сортаментом регламентируемым требованиями ГОСТ 8240-89;
• Специальный, предназначенный для автомобильной промышленности, сортамент по ГОСТ 19425-74;
• Специальный для вагоностроения сортамент ГОСТ 5267.1-90.

Горячекатаный швеллер — производится путем горячего проката металла. Горячекатаный швеллер специального назначения изготавливается согласно ГОСТ 19425-74 и специально разработан по отраслевым запросам. Чаще всего такой швеллер востребован в вагоностроении, так как обладает необходимыми измененными геометрическими характеристиками.

Например, стальной горячекатаный швеллер с отогнутой полкой для вагонеток (производится по ГОСТ 21026-75), отогнутая вверх полка которого имеет отклонение от ширины полки 6-10%. Достоинство такого швеллера в том, что изготавливаясь из легированной стали, он не имеет ограничений по свариванию.

Швеллер стальной горячекатаный изготавливается согласно ГОСТ 535-88 в двух видах:

• Швеллер с уклоном внутренних граней полок: 5, 6.5, 8, 10, 12, 14, 16, 16а, 18, 18а, 20, 22, 24, 27, 30, 33, 36, 40;
• Швеллер с параллельными гранями полок П: 5П, 6.5П, 8П, 10П, 12П, 14П, 16П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П;

Швеллер с уклоном граней — изготавливается швеллер горячекатаный с уклоном граней согласно ГОСТ 8240-97 и имеет уклон противоположных полок от 4% до 10%. Маркируется такой швеллер буквой «У» и цифрой перед ней, определяющей расстояние между полками в сантиметрах.

Швеллер с параллельными гранями — отличается такой швеллер от горячекатаного с уклоном граней полок тем, что имеет параллельные грани. Изготавливается так же по ГОСТ 8240-97. Маркируется такой швеллер буквой по типу («П» — с параллельными гранями, «Э» — экономичный, «Л» — лёгкий) и цифрой, определяющей расстояние между полками в сантиметрах.

Швеллер с уклоном граней

Швеллер с параллельными гранями

В зависимости от точности прокатки, швеллер горячекатаный подразделяют:

• Высокой точности — «А»;
• Обычной точности — «В».

Швеллер специальный предназначен для применения в автомобильной промышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).

Стальной гнутый швеллер подразделяется на:

• Гнутый равнополочный швеллер;
• Гнутый неравнополочный швеллер.

Стальные гнутые равнополочные швеллера согласно ГОСТу 8278-93 изготавливаются на трубных станах из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали. Высота равнополочного составляет от 50 до 400 мм, ширина от 32 до 115 мм.

Стальные гнутые неравнополочные швеллера изготавливаются на профилегибочных станах из рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали по ГОСТу 8281-80. Они также подразделяются по номерам, которые обозначают расстояние между полками (в мм). Разновидности длины такие же, как и у равнополочных швеллеров.

Высшей категории качества гнутого неравнополочного и равнополочного швеллера соответствуют категории А и Б.

В зависимости от точности прокатки гнутые швеллеры подразделяются:

• Высокой точности — «А»;
• Повышенной точности — «Б»;
• Обычной точности — «В».

Гнутый равнополочный швеллер

Гнутый неравнополочный швеллер

Формы гнутого швеллера:

• «У» — швеллер с уклоном внутренних граней полок;
• «П» — швеллер с параллельными гранями полок;
• «Л» — швеллер легкой серии с параллельными гранями полок;
• «С» — швеллер специальный.

Сортамент швеллеров: двутавр и другие формы металлопроката

Разбирая тему сортамента металлопроката, следует упомянуть о такой его разновидности, как швеллер двутавр. Собственно, форма продукции не соответствует общей характеристике изделий, имеющих п-образную форму, так как этот профиль имеет вид двутавровой балки. В сечении изделие по форме напоминает букву «Н». Фото швеллера двутавр наглядно демонстрирует его отличие от обыкновенного профиля.

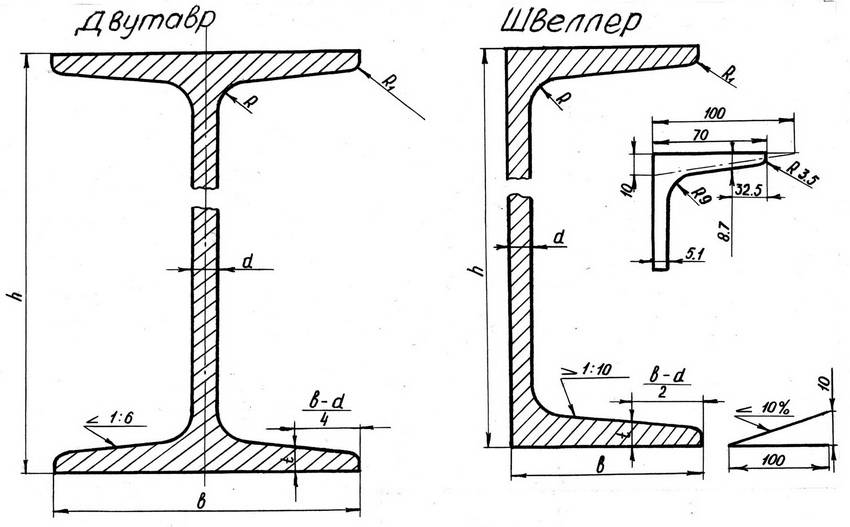

Чертеж с типовыми размерами двутавра и обычного швеллера

Такие изделия очень популярны в разных сферах строительства, так как их использование позволяет значительно снизить вес и нагрузку на конструкцию. Кроме этого, н-образная балка обладает высокой прочностью. Двутавры, как и обыкновенные швеллеры, производят горячекатаным или сварным способом. Методика гнутья в данном случае неприменима. Сварку используют в изготовлении больших деталей или с учетом индивидуальных особенностей стройки.

Для производства стальных балок применяют низколегированную (С255) или углеродистую сталь С345 (09Г2С). Их изготавливают путем горячего либо холодного проката, а сварку балок выполняют с использованием специального сварного оборудования. Контроль прочности продукции осуществляют с применением ультразвука.

Производство металлопрокатных н-образных балок происходит согласно специальному ГОСТу. Госстандарт различает отдельные типы балок. Основная классификация –разделение изделий на горячекатаные и специальные. Первый вид представляет собой двутавры с наклонными гранями полок. Они регламентированы ГОСТ 8239, где предусмотрен угол наклона с предельными значениями 6-12%.

Единые стандарты изготовления швеллеров позволяют выбрать наиболее подходящий тип материала для любой конструкции

Другой вид швеллеров характеризуется параллельными гранями полочек, их изготавливают согласно ГОСТ 26020. Высота таких изделий колеблется от 100 до 1000 мм, а ширина полочек может варьировать от 55 до 400 мм. Такие н-образные балки разделяют на нормальные, колонные или изделия с широкими полками.

Выбирая материал для строительства, важно учитывать стандартные типоразмеры, которые подразумевают сортамент металлопрокатной продукции. Опираясь на требования Госстандарта, процесс проектирования значительно упрощается, так как благодаря проведению расчетов можно определить точное количество необходимых швеллеров, рассчитать допустимую нагрузку и сэкономить на приобретении лишних материалов

«Швеллеры стальные горячекатаные. Сортамент» – ГОСТ 8240 97: описание документа

Главное отличие горячекатаного швеллера от гнутого состоит в том, что его производят методом горячего проката. Его изготавливают согласно нескольким ГОСТам, в соответствии с запросами той или иной отрасли. Сортамент швеллеров ГОСТ 8240 97 был утвержден Госстандартом еще в 1997 году и впоследствии одобрен практически всеми постсоветскими странами. 5 апреля 2001 года постановлением Госкомитета РФ по стандартизации и метрологии документ был введен в действие на территории России.

Чертеж стандартного металлического швеллера 80 мм с размерами

В качестве непосредственного Госстандарта в Российской Федерации он начал действовать с некоторыми изменениями с начала 2002 года взамен действующего до этого времени ГОСТ 8240 89 «Швеллеры стальные горячекатаные. Сортамент». Документ указывает на все качественные характеристики металлопрокатных стройматериалов, произведенных горячекатаным методом.

Действующий документ указывает на область применения изделий, устанавливает сортамент стальных горячекатаных швеллеров высотой 5-40 см и шириной полочек 32–115 мм. ГОСТ включает различные параметры форм и размеров, подразделяя изделия на разные серии:

• с уклоном граней внутри;
• с гранями полок, расположенными параллельно;
• экономичные модели с параллельными гранями;
• легкие изделия с гранями полок, расположенными параллельно.

Каждая определенная серия, в соответствии с размерами и качествами стали, из которых производится металлопрокат, предусматривает свою расширенную таблицу сортамента швеллеров ГОСТ 8240-97. Всего документ содержит 7 таблиц, благодаря которым можно выбрать наиболее подходящий материал для строительства.

Для каждого типа швеллеров существует своя таблица госстандартов, в которой указаны основные характеристики материала

Швеллеры 10П, 12П и 10У, соответствующие ГОСТ 8240‒97

В перечне продукции, отвечающей требованиям ГОСТ 8240-97, наиболее популярными являются швеллеры размерами 10 и 12 см. Все они производятся путем горячей прокатки. При этом количество прокаток зависит от первоначальных габаритов заготовки и от требуемой точности изделия. Заготовку подвергают температурной обработке, достигающей 1250 °C.

Швеллер 10П имеет следующие характеристики:

• вес погонного метра равен 8,59 кг;
• в 1 тонне помещается 116,4 м швеллера;
• высота профиля соответствует его главному размеру и равна 100 мм;
• ширина швеллера – 46 мм;
• стенки профиля имеют толщину 4,5 мм;
• толщина полок швеллера достигает 7 мм.

В зависимости от назначения швеллеры подразделяют на легкие и усиленные профили

Швеллер 10У, как и 10П, имеет аналогичные показатели номинальной высоты 100 мм, веса погонного метра величиной 8,59 кг, ширины 46 мм и толщины, равной 4,5 мм. В одной тонне материала содержится 116,4 м. Различия заключаются в характеристиках закругленных полок. В частности, радиус округлой стороны полочки равен 7 мм, а радиус закругленности полок – не более 3 мм.

Учитывая различия в основном размере, то есть в высоте металлопроката, швеллер 12П имеет существенные отличия в параметрах. Его характеристики следующие:

• вес погонного метра равен 10,40 кг;
• в 1 тонне помещается 96,15 м швеллера;
• высота изделия – 120 мм;
• ширина швеллера – 52 мм;
• стенки профиля имеют толщину 4,8 мм;
• толщина полок швеллера не должна превышать 7,8 мм.
