Из чего делают
Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.
Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок
Наружный слой — стальные листы
В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.
Покрытие сэндвич-панелей: пример послойного нанесения
Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.
Виды полимерных покрытий для сэндвич-панелей
Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли. Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров
Это может быть:
Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:
- Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.
- Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
- Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.
- Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.
- FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
- Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.
Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.
Профили сэндвич-панелей
Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.
Возможные профили внутренних и наружных поверхностей при облицовке металлом
Утеплитель
Утеплитель для сэндвич-панелей также применяют разный:
- минеральная вата (каменная или стеклянная);
- пенополиуретан (пенопласт или ППС);
- пенополистирол (ППУ или PUR);
- пенополиизоцианурат (ПИР).
Сравните характеристики сэндвич-панелей с разным утеплителем
Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.
Что такое сэндвич-панели
Сэндвич-панели — модульный строительный материал, предназначенный для обшивки зданий и сооружений, которые строятся по каркасной технологии. Состоят из трех слоев: двух листов жесткого материала и утеплителя между ними. Использование этого материала в разы ускоряет отделку и возведение зданий, так как сразу монтируется и наружная обшивка, и утеплитель, и внутренняя обшивка. А еще, размеры сэндвич-панелей позволяют перекрыть кровлю довольно большого дома без горизонтальных швов — максимальная длина сэндвич-панели может быть 12 метров. Более чем достаточно для двускатной кровли. Вопрос только в транспортировке, но это другая история.
Так выглядит дом из сэндвич-панелей
Итак, конструкция трехслойная. Слои склеиваются и одновременно прессуются. Есть два способа прессования — холодное и горячее. В любом случае держатся слои надежно. Оторвать друг от друга без применения механизмов не получается.
Сэндвич-панель — это строительный материал для обшивки каркасов. Состоит из двух листов жесткого материала, между которыми находится слой утеплителя
По назначению есть сэндвич-панели стеновые и кровельные. Отличаются обычно внешне, толщиной используемых материалов и типом профиля. Есть гладкие плиты, есть с разными типами профилей. Кровельные есть с рифлением по типу профлиста, а есть очень похожие на металлочерепицу.
Есть еще варианты специального назначения. Например, для гаражных ворот. Обычно это стальные листы, но с покрытием пуралом или каким-то другим стойким к повреждениям полимером. Отличаются они формой замка. Такие ворота обычно делают подъемными, так что замки имеют иную форму. И продольные края не открытые, а закрытые тем же стальным листом, который изгибают, формируя плавный скос.
Как выглядит сэндвич-панель зависит от материалов и способа его покраски
Стеновые сэндвич-панели могут быть гладкими и с рифлением. Оно есть традиционное (волна, трапеция, мелкое рифление), а есть более декоративное — под камень, кирпичную кладку и даже дерево.
Виды рифленого листа
Cтеновые сэндвич-панели компании «Хэдда»
В общем, внешний вид сэндвич-панелей может быть различным.
Это интересно: Электрический котел для теплого пола — разъясняем детально
Виды наружной обшивки сэндвич панелей
Так же, как и внутренний наполнитель сэндвич панелей, наружные их слои изготавливаются из различных материалов.
- Бумага. Дополнением к бумаге становится алюминиевая фольга или полиэтилен. Можно встретить панели, в которых бумага пропитана битумом. Панели с такой обшивкой обладают сравнительно низкой ценой и экономичны в использовании.
- Металл. В основном используется тонкая нержавеющая или оцинкованная сталь. Металл покрывают алюминиевой фольгой, тканью или бумагой. Это служит защитной функцией верхних слоев панели.
- ПВХ. Между листами ПВХ расположен слой утеплителя. Такие панели используют для возведения перегородок, отделки дверных и оконных проемов.
- Гипсокартон, ДВП, фанера. Изделие обшито с двух сторон разным материалом. Используется при сооружении офисных перегородок. Удобны при необходимости спрятать проводку.

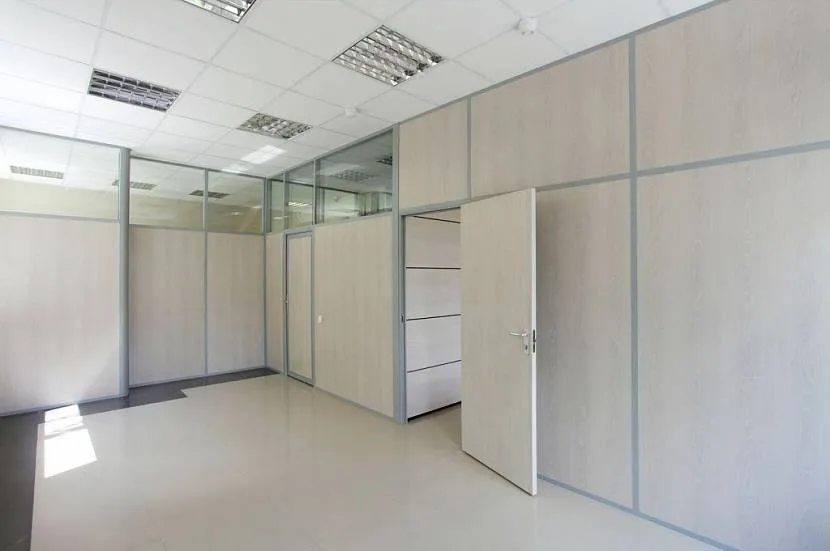

Так выглядят офисные помещения, при обустройстве которых применятся сендвич панели Источник stroi-innovatsii.ru
Виды
По типу применения сэндвич-панелей самыми распространенными являются:
- Для возведения стен и кровли. Используются панели с внешними слоями из листового металла с оцинкованным слоем.
- Для отделки откосов. Применяются панели с внешними слоями из ПВХ.
OSB (ОСП)
Для возведения жилых домов используют сэндвич-панели, у которых внутренний и наружный слои выполнены из OSB (ОСП) плит. Но для них, после завершения выполнения всех строительных работ, обязательно придётся произвести внутреннюю и наружную отделку.
Пенополистирол
Это легкий и прочный материал с низкой теплопроводностью. Однако необходимо помнить, что это искусственный материал, при изготовлении которого используется синтетическая основа с добавлением газа. В отличие от минеральной ваты, пенополистирол плохо пропускает влагу, что чревато вероятностью развития грибка и создания высокого уровня влажности во внутренних помещениях здания. В данном случае, вам обязательно необходимо будет дополнительно выполнить систему принудительной вентиляции помещения.
Пенополиуретан
Панели, заполненные таким современным утеплителем, обладают максимальными теплоизоляционными свойствами, однако хуже всех пропускают влагу, что требует особо качественного принудительного вентилирования внутренних помещений, в противном случае эксплуатационные и технические характеристики материала ухудшатся.
Минеральная вата
Выполнены из природных компонентов, являются максимально подходящим материалом для обеспечения безопасности человеческого здоровья и окружающей среды. Минеральная вата отличается негорючестью, прочностью, легким весом, хорошо поглощает внешние звуки, защищает потерю тепла жилищем, создавая комфортные условия пребывания людей внутри помещения. Все эти характеристики способствуют тому, что панели этого типа рекомендованы для возведения жилых и пищевых помещений. Удовлетворяют требованиям всех санитарно-гигиенических норм.
Разновидности покрытий
Начиная строительство жилого дома, необходимо продумать все нюансы, включая и качественное утепление. Дом должен быть уютным и комфортным, поэтому процедура утепления жилого дома является важным процессом. Какие утеплители лучше всего подобрать? Какой технологией воспользоваться? Эти вопросы ставят перед собой все строители. Полимеры довольно прочно вошли в жизнь современного человека, заняв свою нишу во многих отраслях промышленности. Современное строительство предлагает разные материалы для создания сэндвич-панелей. Начнем с того, что существует специальное деление всех современных утеплителей на «жесткие» и «мягкие» материалы. Среди «мягких» утеплителей можно выделить стекловолокно, минеральную вату. В качестве «жестких» утеплителей подразумевается пенопласт (вспененный полистирол), пенополистирол экструдированный, монтажная полиуретановая пена.
Для качественного утепления стен неплохим вариантом является применение материалов, состоящих из трех слоев. Различные виды сэндвич панелей создают из следующих полимерных материалов:
- Полиэстер. Подобный материал имеет невысокую стоимость, не имеет ограничений по применению в разных климатических зонах. Данные панели имеют толщину 25 мкм, обладают теплостойкостью до +120оС. При желании можно выбрать вариант панели в глянцевом либо матовом покрытии. Использование подобного покрытия подходит для несущественных эксплуатационных нагрузок.
- Пурал. Покрытие создано на базе полиуретана, имеет красивую матово-шелковистую поверхность. Панели из подобного материала подходят для создания внешних и внутренних ограждающих конструкций. Пурал отличается стойкостью к агрессивным химическим веществам, способен выдерживать существенные перепады температур. Для панелей в 50 мкм характерны прекрасные антикоррозийные характеристики, высокая пластичность при пониженных температурах.
- Поливинилдифторид. В данном композитном материале содержится до 80 % поливинлдифторида, а также 20% акрила. Такие сэндвич панели рассчитаны на диапазон температур -60оС +120оС. Материал устойчив к УФ излучению, агрессивным средам, обладает отличной механической прочностью. Такие панели незаменимы для строительства сооружений, предполагающих особые условия эксплуатации.
- Пластизоль. Такой полимер позволяет получать панели толщиной до 200 мкм, материал можно применять при наличии загрязнений в ОС.
Это интересно: Пандусы для колясок в жилых домах своими руками: разъясняем вопрос
Что это за материал такой?
В последнее время на отечественном строительном рынке, помимо традиционных материалов для строительства домов и зданий (например, кирпича, дерева и прочих), появилось много различных инновационных: пено- и газобетонные блоки, металлочерепица, гипсокартон и т.д.
Одним из таких новшеств являются сэндвич-панели. Давно применяемые за рубежом, у нас они ещё не настолько популярны, а ведь их можно использовать как в небольших ремонтно-строительных видах работ, типа обустройства кровли, отделки оконных и дверных откосов, так и при возведении целых зданий. Причём в последнем случае значительно сокращаются общие временные сроки строительства.
В общем случае сэндвич-панели представляют собой этакий «бутерброд» из трех слоев:
- Внутренний слой. Чаще всего представляет собой металлический лист из тонкой стали. Так как этот лист не взаимодействует с внешними природными факторами, то обычно он проходит только основную подготовку, например, оцинкование.
- Средний слой, состоящий из утеплителя: минеральной ваты, пенопласта, экструдированного пенополистирола. С точки зрения долговечности и защиты от гниения, предпочтительнее использование минеральной ваты.
- Внешний слой. Так же как и внутренний слой, обычно это – металлический лист из тонкой стали. Помимо основной подготовки его ещё дополнительно покрывают грунтовкой и окрашивают, что значительно повышает стойкость к внешнему воздействию, и придаёт конструкции красивый внешний вид.
Структура
Плюсы и минусы использования для строительства дома
Как и во всех остальных строительных облицовочных материалах, в сэндвич-панелях можно выделить и плюсы, и минусы.
К положительным свойствам относится:
- Малый вес панелей. Это приводит к серьёзной экономии денежных средств. Например, значительно снижаются сроки выполнения строительных работ, также отсутствует необходимость возведения сложных мощных фундаментов.
- Отсутствие необходимости выполнения внешних отделочных работ. После монтажа сэндвич-панели вам необходимо лишь очистить их от строительной пыли, что также сохранит ваш бюджет.
- Хорошие показатели огне- и влагостойкости, а также сопротивляемости процессам гниения.
- Высокие тепло- и звукоизоляционные свойства.
- Простота в уходе.
Недостатки сэндвич-панелей:
- Низкая прочность по сравнению с кирпичами и бетонными блоками. Требуется возведение качественного высокопрочного каркаса, также запрещается нагружать сэндвич-панели дополнительными элементами.
- Промерзание панелей в сильный мороз в местах их стыка друг с другом.
- Не подходят для создания красивых архитектурных форм.
Технология строительства
Прежде, чем начать монтаж стен, изделия очищают от упаковки, проверяют торцы плит и наличие замочковых соединителей.
Если утеплитель выступает за пределы плиты – это недостаток удаляется большими строительными ножницами, и промазывается универсальным строительным клеем. Также при подготовке к монтажу необходимо проверить наличие гидроизоляции для цоколя и пола.
Затем технология установки плиты проводится таким образом:
- Очистка несущего основания от пыли и грязи.
- Установление металлического каркаса, поверхность которого обработана антикоррозийным веществом.
- Установка бутиловой и крепкой уплотнительной ленты (2 изделия) по верху цоколя, по направляющим, которые соединяются с каркасом специальным плотным элементом (ленты полипропилена или минеральной ваты), по внешней стороне планки, с небольшим нахлестом (10 см).
- Установление уровня, и монтаж первой панели строго по размеченной линии, с верхней части, при шаге 400 (мм).
- Если монтаж проводится горизонтально, то панели фиксируются пазами вниз.
- Здесь нужно обработать замочковый механизм герметиком, с одновременным заполнением шва, который будет загерметизирован шнуром (бутилкаучуковым, с диаметром до 8 мм).
- Поперечные стыки, после соединения панелей, проложить дополнительным слоем утеплителя, с толщиной 2 (см).
- Затем соединенную часть панелей уплотняют лентой-герметиком и покрывают строительным элементом (фасонным), который нужно укладывать внахлест (5-8 см).
После монтажа панелей и соединения друг другом, их обязательно прикручивают к металлической конструкции саморезами, и закрепляют герметичными уплотнителями.
Полная статья о тонкостях возведения стен их сэндвичей здесь.
Виды утеплителей в панелях типа «сэндвич»
Слой термоизоляции в сэндвич-панелях производится из таких материалов, как минеральная (базальтовая) вата, полипропилен, стекловолокно, пенополистирол, пенополиуретан. Кратко опишем преимущества каждого утеплителя.
- Минвата не поддерживает активного горения, демонстрирует хорошую тепловую и звуковую изоляцию, не восприимчива к агрессивным веществам и температурным перепадам.
- Полипропилен-утеплитель является элементом сотовых панелей, и главные его характеристики — низкая теплопроводность, влагостойкость, малый вес, хорошая прочность на сжатие, неуязвимость в результате воздействия солей, щелочей, кислот.
- Стекловолоконный утеплитель — лучший звукопоглотитель, экологически чистый материал, не горит, транспортировка и установка очень просты. Стеклянные нити не боятся химического воздействия. Не допускается превышение температурного порога в 400°С.
- Пенополистирол — ячеистый утеплитель в сэндвич панелях, которые устанавливают на сэндвич дома жилого назначения и дачные домики («канадская» технология монтажа), торговые павильоны, цеха и склады. Идеальный выбор для быстрого монтажа/демонтажа.
- Пенополиуретановый утеплитель – легкий и прочный одновременно, на долговечность материала не влияет влажность. Это гарантия качественной тепло- и гидроизоляции, защищенности от вредных биологических факторов — грызунов, насекомых, плесени, грибка. ППУ при контакте с огнем постепенно самозатухает.
Полезное: Стены каркасного дома
Каркасные здания из сэндвич-панелей
Сэндвич и СИП-панели используются также при возведении т.н. «безынерционных» (каркасных) построек. Данная технология характеризуется применением материалов с хорошими утепляющими способностями при небольшой теплоемкости. Отличаются такие объекты очень быстрым повешением температуры воздуха в помещениях, во время чего станы остаются прохладными. Их стараются делать максимально герметичными, что дает возможность затрачивать на обогрев минимальные средства.
Каркасное здание из сэндвич-панелей
Безынерционные конструкции из СИП-панелей действуют по принципу термоса: стены их остывают быстро, а воздух остается теплым продолжительное время даже после выключения отопления. Подобная технология широко используется при возведении современных дач и загородных коттеджей с временным проживанием. Учитывая требования по герметичности, в таких домах потребуется достаточно сложная система вентиляции, воздуховоды которой сооружаются из керамических труб или кирпичных коробов.
С точки зрения экономичности каркасные сооружения являются наиболее дешевыми (особенно если используются СИП-панели). Даже с учетом обязательности применения дорогостоящей приточно-принудительной вентиляции затраты на сооружение каркасного дома уступают кирпичным аналогам примерно на 1/3. Следует иметь в виду, что любое быстровозводимое здание по долговечности на порядок уступает кирпичным или пеноблоковым сооружениям. Строго говоря, подобные сооружение предназначены для проживания одного поколения.
Ремонт таких зданий
Потребность в ремонте может возникнуть, чаще всего, при механических воздействиях на панель. Отремонтировать конструкции из сэндвичей нужно будет в следующих случаях:
Видимые повреждения фасада (царапины, вмятины). Здесь потребуется зачистка места повреждения, шпатлевка и покраска поверхности. Работы нужно делать как можно быстрее, чтобы стеновая панель не впитала влагу.
- Потребность в демонтаже углов, отливов или нащельников. Снимают с помощью специального строительного инструмента нужные части, заменяя их на новые.
Технология проведения ремонтных работ в каждом конкретном случае подбирается индивидуально. Этапы могут быть следующими:
- Зашкуривание поврежденного участка абразивным материалом.
- Использование обезжиривателя для поверхности.
- Шпатлевание обработанного участка вровень с ремонтируемой поверхностью.
- Время на высыхание шпатлевки (1 сутки, или больше, в зависимости от показателей атмосферной температуры).
- Ошкуривание поверхности мелкой шкуркой до гладкости стены.
- Нанесение слоя двухкомпонентной грунтовки.
- Высыхание грунтовки (до 6-12 часов).
- Покраска панели в требуемый цвет.
Мастеру в ремонте понадобятся шпателя, наждак разной зернистости, кисти для грунтовки и краски, шпатлевка, грунтовка и краска. За 2 суток вполне можно сделать ремонт стены. Если здание имеет несколько этажей, или ремонт требуется на большой высоте, приглашают промышленного альпиниста, который выполнит все необходимые работы.
Если требуется выполнить замену уголков, нащельников, то приобретают крепежный элемент и новые уголки (или нащельники, если их меняют). Старые навесные крепежи удаляют. Используют дрель, шуруповерт, саморезы, болты, шурупы, анкеры, в зависимости от требуемого ремонтируемого участка и назначения стены – межкомнатная, внешняя.
Преимущества и недостатки трехслойного материала
Плюсами использования сэндвич-панелей являются:
- Широкий круг возведения объектов:
- промышленные(ангары, склады, площади для производственных нужд);
- общественно-бытовые (торговые точки, бытовки, офисные помещения);
- автотранспортные (заправочные, моечные, ремонтные);
- спортивные (тренировочные залы, ледовые катки и для скейтбординга);
- сельхозназначения (помещения для птицы и животных);
- санитарные (медицинские здания разной направленности);
- холодильники (складские помещения с пониженной температурой).
- Высокая степень пожаробезопасности. Панели относят к группе «НГ», считающейся негорючей, благодаря особой технологии производства. Сами загореться не могут. В случае сильного возгорания, способны выдержать тепловую нагрузку, до массивного пожара, 2 часа.
- Экологичность. Выполнены из чистых природных материалов, не вызывающих аллергию у людей.
- Малый вес. Легкость монтажа способствует окончанию строительства в самые краткие сроки. Плиты легко монтировать, благодаря замочковым соединителям от производителя.
- Наличие положительных характеристик:
- высокая влагостойкость;
- прочность и надежность;
- хорошие изоляционные качества (звук, посторонние шумы);
- небольшая толщина (в пределах 40-200 мм).
- Высокий уровень теплоизоляции, позволяющей создавать надежный защитный слой стены в условиях низких зимних температур.
- Простота ухода и отсутствие необходимости в декоративной отделке.
- Разнообразие декоративного оформления (большое разнообразие разных оттенков и рисунков на плитах.
- Доступная стоимость на изделия, позволяющая за небольшие денежные средства получить теплое помещение.
Минусами панелей-сэндвич считают:
- Строгое соблюдение требований к монтажу стен, в соответствии с правилами ГОСТа и СНиПов.
- Хрупкость конструкции при неаккуратной эксплуатации. Требует бережного обращения, так как не подлежит ремонту, а нуждается в замене на новое изделие.
- Особое требование к конструкции. Поскольку она является самонесущей, то она не должна эксплуатироваться с дополнительными нагрузками.
Судя по перечисленному описанию качеств плит, плюсов их использования намного больше, чем минусов.
Дополнительно о плюсах и минусах информация тут.
OSB-сэндвичи
Изнутри и снаружи конструкции обшиты ориентированно-стружечными плитами, а начинкой является чаще всего пенополистирол. Готовые «бутерброды» по прочности в 4 раза превосходят деревянно-каркасные конструкции, поэтому они пригодны для капитального строительства. При небольшой толщине (от 120 до 150 мм) OSB-сэндвичи имеют теплопроводность в 8 раз меньшую, чем кирпичная или бетонная стена. Сэндвич панели из OSB- плит имеют габариты 1,25 (2,5)м х 2,5 – 7,3 м, вес 1 м2 слоеного материала колеблется от 18 до 20кг.
Сэндвич панели поэлементной сборки
Конструкция состоит из кассетного профиля, в который вставляют любой утеплитель, покрываемый ветрозащитной пленкой. В качестве облицовки чаще всего выбирают профнастил, металлический сайдинг. Преимуществом этого типа сэндвичей является их ремонтопригодность, возможность подбора утеплителя с меньшим удельным весом – если он равен 40кг/м3 (минвата), то вес квадратного метра сборной конструкции толщиной 200 мм не превышает 25 кг.
Металлические сэндвичи
Их облицовкой служит оцинкованный металлический лист (гладкий или профилированный) толщиной от 0,5 мм. Сверху нанесено декоративно-защитное полимерное покрытие, а с внутренней стороны – слой грунтовки. В качестве утеплителя служит минеральная вата, пенополистирол или пеноплиуретан. Выпускаются многослойные изделия для стен и кровли, они различаются типом замкового соединения и высотой профиля облицовки. Применяемость металлических сэндвичей – сооружение гаражей, ангаров, хозяйственных построек.
Вес стеновых металлических сэндвич панелей
Приведенная в таблице 1 информация показывает, насколько различны весовые параметры конструкций, в зависимости от их толщины и примененного утеплителя. Таблица 1 Размерно-весовые параметры металлических сэндвичей для стен
| Параметры | Значение показателей | |||||
| Толщина, мм | 60 | 100 | 120 | 150 | 200 | 250 |
| Масса 1 м2 с минватой, кг | 15,8 | 20,5 | 22,8 | 26,3 | 32,1 | 37,9 |
| Масса 1 м2 с пенополистиролом, кг | 9,6 | 10,2 | 10,5 | 10,9 | 11,7 | 12,5 |
Для примера приводится нахождение веса стеновой сэндвич панели 1,2 м х 10 м толщиной 150 мм с наполнителем из минваты. Сначала вычисляют площадь поверхности: 1,2 * 10 =12м2. Результат умножают на вес квадратного метра: 12 * 26,3 = 315,6 кг.
Вес металлической кровельной сэндвич панели
«Бутерброды» для кровли с антикоррозионным покрытием и уникальными замками безотказно служат в течение нескольких десятилетий. Сравнить варианты с различным утеплителем по весу позволяет таблица 2.
Таблица 2 Размерно-весовые параметры металлических сэндвичей для кровли
| Параметры | Значение показателей | |||||
| Толщина, мм | 60 | 100 | 120 | 150 | 200 | 250 |
| Масса 1 м2 с минватой,кг | 15,4 | 19,8 | 22,0 | 25,3 | 30,9 | 38,0 |
| Масса 1 м2 с пенополистиролом, кг | 10 | 10,5 | 11,0 | 11,5 | 12,0 | 12,7 |
| Масса 1 м2 с пенополиуретаном, кг | 12,4 | 14,0 | 14,8 | 16,0 | 18,0 | 20,0 |
Расчет веса кровельной сэндвич панели толщиной 100 мм с габаритами 1 м х 2 м с начинкой из ППУ: площадь = 1 * 2 = 2м2; вес = 14 * 2 = 28 кг.
Зная расчетное число сэндвичей для стен и кровли, находят их общую массу – от этого зависят параметры перекрытий, фундамента и стропильной системы. Вывод: вес 1 м2 сэндвич панели – одна из главных ее технических характеристик.
https://youtube.com/watch?v=7IZshy4Uyrs
Стеновые сендвич-панели: размеры
Данные приведены для стеновых панелей с утеплителем минеральная вата, плотностью 110 кг/м³ и металлическими листами толщиной 0,5 — 0,7 мм.
| Стандартная толщина панелей | Ширина по облицовке | Длина панелей | Удельный вес сендвич панели | ||
|---|---|---|---|---|---|
| 0,5 | 0,6 | 0,7 | |||
| 50 | 1206 (ширина монтажная — 1190) | 1800 — 13000 | 14,61 | 16,26 | 17,93 |
| 80 | 17,91 | 19,56 | 21,23 | ||
| 100 | 20,11 | 21,76 | 23,43 | ||
| 120 | 22,30 | 23,96 | 25,62 | ||
| 150 | 25,61 | 27,26 | 28,93 | ||
| 170 | 27,81 | 29,46 | 31,13 | ||
| 200 | 31,11 | 32,76 | 34,43 |
Данные приведены для стеновых панелей с утеплителемпенополистирол, плотностью 25 кг/м³ и металлическими листами толщиной 0,5 — 0,7 мм.
| Стандартная толщина панелей | Ширина по облицовке | Длина панелей | Удельный вес сендвич панели | ||
|---|---|---|---|---|---|
| 0,5 | 0,6 | 0,7 | |||
| 50 | 1206 (ширина монтажная — 1190) | 1800 — 13000 | 10,36 | 12,01 | 13,68 |
| 80 | 11,11 | 12,76 | 14,43 | ||
| 100 | 11,61 | 13,26 | 14,93 | ||
| 120 | 12,11 | 13,76 | 15,43 | ||
| 150 | 12,86 | 14,51 | 16,18 | ||
| 170 | 13,30 | 15,01 | 16,68 | ||
| 200 | 14,11 | 15,76 | 17,43 |
Данные приведены для стеновых панелей с утеплителем пенополиуретан (ППУ, PUR), плотностью 40 — 42кг/м³ и металлическими листами толщиной 0,5 — 0,7 мм.
| Стандартная толщина панелей | Ширина по облицовке | Длина панелей |
|---|---|---|
| 40 | 1185 (ширина монтажная — 1190) | 1800 — 13000 |
| 50 | ||
| 60 | ||
| 80 | ||
| 100 | ||
| 120 | ||
| 150 | ||
| 200 |
Данные приведены для стеновых панелей с утеплителем пенополиизоцианурат (ПИР, PIR), плотностью 40 — 50 кг/м³ и металлическими листами толщиной 0,5 — 0,7 мм.
| Стандартная толщина панелей | Ширина по облицовке | Длина панелей |
|---|---|---|
| 40 | 1185 (ширина монтажная — 1190) | 1800 — 13000 |
| 50 | ||
| 60 | ||
| 80 | ||
| 100 | ||
| 120 | ||
| 150 | ||
| 200 |
Производители оборудования сэндвич-панелей задают размеры сэндвич-панелей исходя из размеров сырья — металлического профилированного листа.
Производители же листа выбрали размер 1250 мм по ширине, исходя из стандартов транспортировки, а именно максимальной ширины кузова еврофуры — 2450мм.
Характеристики и особенности строительного материала
Стеновые панели делаются из разных изоляционных материалов, которые защищены жесткими листовыми материалами. Для этого используются ПВХ, пенополиуретан, минеральная вата, ППС (пенополистирол). В независимости от вида, изделия подходят для дешевой и быстрой постройки. Сэндвич панель делается из 3 слоев. Верхний и нижний – защитный, чаще всего для него берут оцинкованную сталь. Она защищена от коррозии, устойчива к перепаду температур и надежная.
Между защитными листами находится теплоизоляционный материал. Главное требование для него – низкий коэффициент проводимости тепла, устойчивость к влаге и долговечность.
Как строят дома и коттеджи из сэндвич панелей?
Ответственным процессом перед началом строительства домов, согласно технологии, является создание прочного фундамента и каркаса для перекрытия его сэндвич-элементами.
Весь процесс возведения жилого здания можно поделить на этапы:
- Возведение стен. Начало процесса ознаменует укладка направляющей доски, ее размеры соответствуют размерам сэндвичей. Для точного горизонтального расположения доски строители пользуются строительным уровнем;
- Установка угловых сэндвич-панелей. Процесс стоит начинать с угла. Монтаж первого элемента важная задача, от него зависят дальнейшие работы по установке последующих листов. Направляющая доска оборудована специальными пазами, позволяющими надежно крепить каждый лист сэндвич-панели. Угловые листы крепят саморезами. Расстояние между крепежными элементами должно быть не менее 15 см;
- Монтаж сэндвич-панелей. После выполнения отделки углов, приступают к обработке стен. Панели крепят друг к другу саморезами, соблюдая расстояние между крепежом по высоте не менее 50 см и внимательно следя за тем, чтобы не было зазоров между листами. По такой технологии производят установку всех последующих листов отделочного материала.
В процессе монтажа домов из сэндвич-панелей не должно быть спешки, все работы выполняют постепенно
Важно чтобы, перед креплением, каждый последующий элемент сравнивался по размерам с предыдущим, для того чтобы сразу же выявлять несоответствия и исправлять их
Для заполнения пространства между направляющей доской и панелью иногда используют строительную пену. После завершения отделки основания дома сэндвич-панелями приступают к строительству других элементов дома.
Достоинства материала
В SIP-панелях гораздо меньше мостиков холода, если сравнить их с обычными энергоэффективными каркасными домами, утеплёнными с помощью минеральной ваты. Но главная проблема каркасной технологии кроется не в самих «мостиках холода». Они важны разве что для каркасов из металла. Довольно просто решить проблему с этими мостиками в любых типах каркаса, например, практически нормой стало обустройство «двойного каркаса». Но в стойках каркаса получается небольшой эффект от устройства теплового разрыва.
Гораздо больше в обычной стене даст увеличение слоя утеплителя. Но и здесь есть своё препятствие. Практически ни одно здание не может себе позволить наличие слоя пиломатериалов в 200 мм и больше. Совершенно иначе ведут себя кровельные сэндвич панели. Технические характеристики их складываются таким образом, что они действительно теплее других материалов, хотя толщина остаётся примерно одинаковой. По заявлениям специалистов, тому есть несколько причин.
- У обычных технологий монтажа каркасных стен есть свои дефекты.
- Тепловые характеристики этой конструкции со временем снижаются из-за того, что происходит усадка минваты, постепенное увлажнение.
- В SIP-панелях используются плотные утеплители, которые гораздо эффективнее обычных. При этом стоимость сэндвич-панелей этой группы остаётся доступной.
Кроме того, наружные стены из этого материала более тонкие, чем в других случаях. Освещенность помещения улучшается именно за счет этого. Любая комната, где есть такие стены, покажется очень светлой при первом знакомстве. Стены обладают малой теплоемкостью, за счёт чего помещение становится более теплым довольно быстро. Вообще канадские дома отлично подойдут не только для временного, но и для постоянного проживания.
Дома из СИП панелей остаются легкими, это позволяет тратить меньше денежных средств на обустройство фундамента. А ровная поверхность способствует тому, что дешевле обходится финишная отделка конструкции. И от внешних воздействий панели никогда не будут коробиться.
Сроки монтажа
Примерные сроки возведения стен из сэндвич-панелей, например, профессиональной строительной компанией, с наличием необходимого инструмента, оборудования и транспорта, составят такой период:
- Составление и одобрение проекта – до 1 месяца.
- Постройка фундамента (в зависимости от выбранного и согласованного с инженером варианта):
- ленточный – 5-7 дней;
- ЖБ-свайный – 1-2.
- Изготовление и транспортировка панелей нужного размера – 5-6 дней.
- Возведение стен дома, например, площадью 120 м2 – до 3-4-х недель.
Итого: общий итог работ примерно составил – 2, 5 месяца. Если будущие владельцы постройки захотят построить надежное здание, которое должно прослужить более 30 лет, то, согласно строительным нормам, нужно дать сделанному фундаменту время на усадку.
Заключение
Для того чтобы в доме всегда было тепло и уютно, важно уделять особое внимание процессу утепления стен внутри и снаружи дома. Именно через стены происходит максимальная потеря тепла, а потому нужно правильно выбирать материал и утеплитель для стен
Среди физико-механических достоинств такого «теплого фасада» из сэндвич-панелей отметим эстетичный внешний вид, устойчивость к перепадам температур, стойкость к процессу гниения, коррозии. Подобный утеплитель позволяет надежно защищать фасад здания, вкладывая в процесс утепления минимальные материальные средства и незначительные временные затраты. Эксплуатационный срок такой системы оценивается 20-25 годами. В доме устанавливается комфортный микроклимат и прохладной зимой, и теплым летом.
