Как правильно подобрать винтовые сваи по размеру: диаметру и длине?

Согласно СП 50-102-2003

п. 15.2.24 Погружение винтовых и бурозавинчиваемых свай рекомендуется производить с помощью буровых установок типа СО-2, СО-1200 или специальных установок, развивающих крутящий момент не менее 32000 Н·м.

В процессе погружения свай через каждые 0,5 м должны фиксироваться и заноситься в журнал продолжительность погружения сваи и значения крутящего момента.

15.2.25 В целях минимального нарушения структуры грунта при погружении винтовых и бурозавинчиваемых свай и сокращения времени погружения значение осевой пригрузки должно приниматься в зависимости от плотности проходимого грунта. Осевую пригрузку корректируют таким образом, чтобы коэффициент погружения сваи  k_п, вычисляемый как отношение теоретического числа оборотов сваи на 0,5 м ее погружения n_т  к фактическому числу оборотов n, определяемому путем умножения скорости вращения выходного вала установки для погружения на продолжительность погружения сваи на 0,5 м, был возможно ближе к 1.

Примечание — Теоретическое число оборотов сваи на 0,5 м ее  погружения n_т определяют путем деления Δl =0.5  м на шаг спирали (винтовой лопасти).

15.2.26 При соответствующем обосновании расчетом и согласовании с проектной организацией допускается изменение расположения винтовых и бурозавинчиваемых свай с глухим наконечником в процессе производства работ (извлечение свай при встрече с местными скоплениями галечника, крупными валунами и т.п. и повторное погружение свай).

В подобных случаях (наличие включений) допускается применение лидерных скважин диаметром, не менее чем на 0.1d  меньшим диаметра ствола сваи d , и расположением их забоя не менее чем на 1 м выше отметки расположения нижних концов свай.

15.5.9 В состав показателей, контролируемых при устройстве фундаментов из винтовых и бурозавинчиваемых свай с глухим наконечником, входят те же показатели, что и при устройстве фундаментных конструкций из забивных, вибропогружаемых и вдавливаемых свай. Показатели и допустимые отклонения для них должны приниматься по 15.5.7.

15.5.7 В состав основных показателей, контролируемых при устройстве фундаментов из забивных, вибропогружаемых, вдавливаемых и завинчиваемых свай, входят их положение в плане, отметки голов и вертикальность оси свай.

Предельные отклонения фактического положения свай в плане от проектного при:

• однорядном расположении свай поперек оси свайного ряда составляют ±0,2d  ( d — диаметр или сторона сечения свай), а вдоль оси ряда ±0,3d;
• для кустов и лент с расположением в два и три ряда ±0,2d — для крайних свай поперек оси свайного ряда и  ±0,3d — для остальных свай и крайних свай вдоль оси свайного ряда;
• для сплошного свайного поля ±0,2d  для крайних свай и  ±0,4d — для средних свай.

Предельные отклонения фактических отметок голов свай от проектных при монолитном ростверке или плите составляют ±3 см, при сборном ростверке ±1 см, а в безростверковом фундаменте со сборным оголовком ±5 см.

Предельные отклонения осей погруженных свай от вертикали составляют ±2% их длины.

Монтажные работы

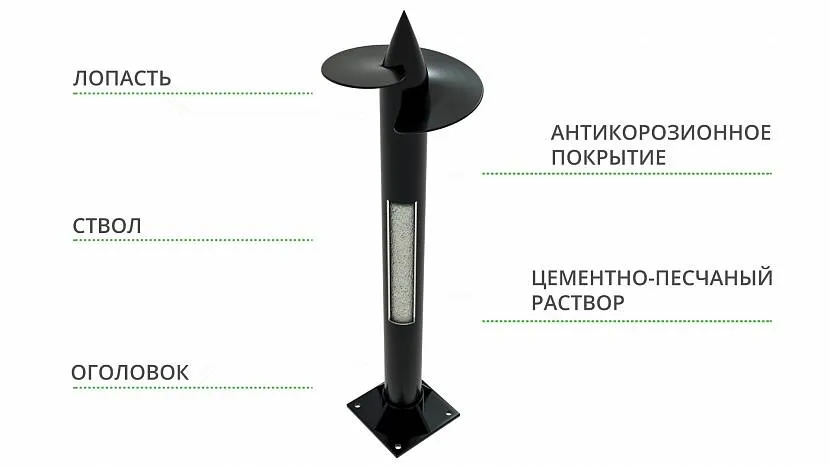

Это может быть оголовок Т-образной формы, выполненный в виде пластины с круглым основанием, которое следует надеть на сваю и прикрепить при помощи сварочных швов. Помимо этого, если для установки ростверка используется двутавровая балка или швеллер, их требуется приварить к торцу свай, но уже стандартным способом. Двутавру крепят на приварку в виде пластины квадратной формы, а швеллер переворачивают «крыльями» вниз и приваривают к основанию. Если по задумке архитектора здание будет возведено из деревянного бруса, то первая «линия» бревен должна быть соединена с оголовком при помощи стрежня из металла.

Для выполнения сварочных работ используют электроды, размер которых 0.3 см, а величина тока не более 100 ампер. Если для монтажа основания каркаса используют бетонный оголовок, то его установка начнется лишь после того, как будут срублены оголовки до требуемого уровня. Оголовки такого типа должны быть установлены в бетонный раствор при заливке фундамента на опалубку, установленную на сваи.

Схема сварки:

• Установите оголовок в правильном положении и контролируйте горизонтальную плоскость.
• Прихватите оголовок в двух или трех местах при помощи точечной сварки.
• Приварите его по всему периметру, и оставьте отрезок шва в 1-2 см для вентиляции оголовка изнутри.

После требуется удалить шлак при помощи щетки молотка, а пока свая тепла покрыть краской зачищенные места. Так вы получите защитное покрытие.

Преимущества

Да, изготовление свай в строительной сфере уже не является новинкой, но есть большая вероятность того, что далеко не каждый заказчик сталкивался с их применением в свой жизни. Большинство людей смущены длительностью монтажного процесса, а также трудоемкостью установки ростверка.

Стоит отметить то, что использование фундамента этого типа поможет спасти владельцев дома от большинства негативных факторов:

• Весеннее-осенних паводков.
• Неустойчивостей грунта (болота, торфяники, плавуны, зыбучие пески).
• Удобство выполнения монтажных работ, которое не будет зависеть от условий погоды (жары, мороза и прочего).
• Строительство зданий даже на тех поверхностях, которые имеют неровности.
• Распределение нагрузки веса по всему контуру фундамента.

В мире есть огромное количество проектов, для возведения которых использовали те типы фундамента, что устанавливали на бетонные и винтовые сваи. Большинство из них представляют собой экопроекты, главной функцией которых являлось сберечь первозданную красоту мест, выбранных для строительства. Так, заповедники Норвегии и Финляндии стали богаче на необыкновенные строения «на ножках». Они не только стали уютным жильем для своих владельцев, но и достопримечательностью для туристов.

Удобные, красивые, а самое главное – полностью безопасные жилые дома поражают своей оригинальностью дизайна и простотой. Какой из типов свай и оголовков станет прекрасной опорой для дома, выбирать только вам. Главное, чтобы такой фундамент прослужил нескольким поколениям вашей семьи.

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

1. Тип и вес сооружения.
2. Несущую способность опоры.
3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

• Ø57 мм – заборы из сетки, легковесные конструкции;
• Ø76 мм – тяжелые ограждения из кирпича и профнастила;
• Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
• Ø108 мм – малоэтажные дома, дачи, бани, ангары;
• Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

• лопастные;
• спиральные;
• комбинированные.

По способу изготовления наконечников:

• литые;
• сварные;
• кованные.

По способу нанесения антикоррозионного покрытия:

• нанесение обмазочных материалов;
• холодное оцинкование;
• горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

Себестоимость самодельных опор выходит в 3 раза дешевле покупных изделий, но нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали. Для лопастей применять листовую сталь толщиной не ниже 4–5 мм

Уделять внимание прочности сварочных швов. Выбирать качественные гидроизоляционные материалы

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

• длина трубы – от 1 м;
• диаметр сечения – от 57 мм;
• толщина стенки трубы – от 3,5 мм;
• толщина лопасти – 4–5 мм;
• диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунта	Несущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 м	длина столба – 2,5 м	длина столба – 3м
Пластичные глины	3,7	4,4	5,0
Полутвердые глины	4,7	5,4	6,0
Суглинки, супеси	3,7	4,5	5,0
Пески средней фракции	Не используются	9,5	10,5

Плюсы и минусы

Среди плюсов можно выделить высокую скорость монтажа и возведения базовой части постройки. Такое основание максимально устойчиво к различным зимним движениям почв.

Такие системы можно смело применять даже на самых сложных рельефах и даже на насыпном грунте. Сваи изготавливают на заводе в промышленных масштабах, так что фундамент на них обойдется не слишком дорого. Работы по укладке такой системы можно полностью выполнить за пару дней.

В отличие от довольно популярных ленточных основ, эти основания можно любое время модернизировать, например, для создания пристройки. Винтовые сваи это — отличная вентиляция подпольного пространства.

С ленточной конструкцией это исключается. Такой тип системы предоставляет удобный доступ снаружи, что облегчает ремонт и обслуживание. Монтаж можно производить даже зимой – сваю очень легко вкрутить.

Также кроме достоинств есть и недостатки. Это более низкий, в сравнении с бетонными опорами, ресурс.

Это можно объяснить повышенным воздействием коррозии во влажных почвах. Еще срок службы сильно зависит от марок сплава и толщины трубы. Качество сварных швов имеет высокое влияние на общий ресурс.

Сваи оправданы лишь при наличии у производителя документации, которая может подтвердить качество продукции. Это могут быть различные сертификаты, паспорта, акты испытаний. Кроме этого, к недостаткам можно отнести возможное уменьшение срока эксплуатации из-за неправильного использования изделия.

Так, нельзя применять изделия в качестве заземления. Если через эту стальную трубу пойдет электричество, тогда это усилит коррозию. Первым делом повредятся сварные швы.

В целом, ресурса должно хватить надолго.

Одно из старейших сооружений – причал, был создан на основе такой же технологии. Он стоял более 150 лет. Его демонтировали из-за того, что упал уровень воды.

Но, если соблюдать технологию и все правила использования, такие основания являются одними из лучших и долговечных для коттеджа, дачи или частного небольшого дома.

Виды

Этот элемент фундаментной конструкции делится на четыре вида:

1. С одной лопастью, которая закреплена в нижней части трубы.
2. С двумя лопастями. По сути, это все тот же первый вариант, только на определенном расстоянии от нижней лопасти установлена еще одна. Эта модель имеет повышенную несущую способность, но вручную ее заглубить очень сложно.
3. Узколопастные. Конструкция бура напоминает длинный конус с резьбой. Такие сваи применяются на каменистых грунтах.
4. Небольших размеров две лопасти, идущие одна за другой и соединенные в одну конструкцию. Используют эту модель в регионах с вечной мерзлотой.

Рекомендации при выборе фундамента

Целесообразность возведения фундамента на сваях, плюсы и минусы полученной в итоге конструкции, зависят от многих факторов.

Постройка на винтовых сваях

Свайно-винтовое основание не подходит для строений из кирпича, бетона или железобетонных блоков. Стационарное здание постепенно разрушится из-за неравномерной усадки фундамента в грунте. Рассчитывать на его долгий век не приходится.

Свайно-винтовой фундамент под террасу

Данный тип фундамента идеально подходит для легковесных каркасных, каркасно-щитовых или деревянных построек, обладающих определённой подвижностью.

Имея дом на свайно-винтовом фундаменте, можно без особых затрат сделать пристройку. Это удобно, когда ошиблись с планировкой или первоначально не было достаточно средств на строительство здания большей площади.

Советуем изучить — Квартира «секонд-хенд»: что вас ждет при ремонте старой квартиры

Требования к грунту

Для некоторых видов грунтов рекомендуется именно свайно-винтовой тип основания. Он подходит практически для всех видов, кроме крупнокаменистого грунта. Предпочтителен на песчаных, суглинках или заболоченных местностях, на которых невозможно установить ленточный фундамент.

Забирка свайно-винтового фундамента

Скорость процесса

Если необходимо построить здание в сжатые сроки, то свайно-ленточный фундамент – лучший выбор. Во-первых, быстро и просто возводится само основание. Во-вторых, после его выполнения нет необходимости ожидать окончательного утверждения и усадки, как при бетонной технологии, которая потребует приостановить работы приблизительно на месяц. Сразу после организации основания можно приступить к возведению стен.

Преимущества технологии

Технология достаточно простая, все этапы могут выполнить несколько человек, обладающих навыками подобных работ. Опытным мастерам на возведение фундамента под небольшое здание необходимо всего пару дней.

Процесс не требует серьёзных земляных работ, а также использования:

• крупных транспортных средств для доставки материалов;
• специализированных установок для замешивания бетонной смеси.

Как правило, для обвязки свайной конструкции используют пиломатериалы, монтаж которых также не сложен.

Установка свай под фундамент

Технология установки винтовых свай позволяет осуществлять работы в холодное время года. Проводятся специальные расчёты, определяющие глубину загона свай в конкретной местности, она должна быть ниже уровня промерзания почвы. Достаточная устойчивость грунта к пучению в морозы на расчётной глубине позволяет устанавливать винтовые сваи в землю в это время.

Ещё несколько плюсов

Оценивая фундамент на винтовых сваях, его минусы и плюсы, следует сказать, что количество положительных факторов гораздо больше числа отрицательных. Явные преимущества объясняют растущую популярность винтовых свай в частном строительстве:

1. Допустимость организации на подвижных почвах или сложнорельефных поверхностях. Можно устанавливать на участке с уклоном до 8 м.
2. Экономия времени и средств. Стоимость материалов и работ для свайно-винтового фундамента меньше в 5 раз по сравнению с ленточным аналогом, и в 3 раза относительно плиточного (для зданий одинаковой площади).
3. Возможность получить сухой и тёплый пол без дополнительных работ. Построенное на сваях здание располагается выше уровня земли, что защищает от проникновения влаги, предотвращает гниение пола.

При этом основание на сваях не проигрывает бетонному фундаменту по сроку службы. Построенная по всем правилам конструкция прослужит не менее 50 лет.

Недостатки

Несмотря на многочисленные достоинства, есть несколько недостатков, которые необходимо учитывать:

1. Трудности при организации подвального помещения. Понятно, что особенности конструкции не предполагают наличие боковых стен, поэтому устройство подвала потребует дополнительных работ и средств.
2. Не подходит для горной местности. Каменная почва не позволит проникнуть сваям на требуемую глубину.
3. Опытные специалисты считают, что подобное основание подходит для укрепления только одноэтажных каркасных построек.

Отрицательных моментов может быть больше, если неправильно выполнить расчётные, строительные работы, а также применять некачественные материалы.

Достоинства и недостатки

Начинать говорить о достоинствах свайно — винтового фундамента надо с позиции простоты проводимого процесса. Ведь для этого не нужна специальная техника, хотя именно с ее помощью монтажный процесс ускоряется до максимума. Ведь, что собой представляет данная разновидность фундаментных конструкций? Это металлическая труба, на конце которой установлен бур. Трубу вкручивают в грунт до необходимой глубины.

После установки всех свай их обвязывают металлическими или деревянными профилями (швеллер, двутавр,брус), которые образуют ростверк здания. На него и укладывают стеновые и напольные конструкции. Здесь нет опалубки, почти нет бетонного раствора, нет длительного времени, которое выделяется на высыхание бетонной смеси. Такой фундамент под дом небольших размеров можно смонтировать за один день.

При этом установку свайно — винтового фундамента своими руками можно провести на любых видах грунтов. Это касается регионов и с болотистой местностью, и вечной мерзлотой, и на участках с подтоплением весной. Но чаще всего его устанавливают на участках с уклоном, где работы по сооружению фундамента из бетона требуют особого подхода, больших финансовых и трудовых затрат. Ведь углублять сваи можно на любое расстояние, все зависит от длины трубы. Поэтому очень удобно выставить их в одной горизонтальной плоскости в независимости от рельефа местности.

И еще несколько преимуществ:

1. Проводить монтаж можно в любое время года.
2. Нет необходимости исследовать грунт на уровень пролегания грунтовых вод.
3. Фундамент для дома из винтовых свай не подвергается негативному воздействию пучения грунта.
4. Для свайно —  винтового фундамента нет надобности выкапывать большой котлован или рыть траншеи, что снижает затраты на его сооружение.
5. Он не будет тянуть капиллярную влагу из почвы, что гарантированно сохраняет стены дома.
6. В пространстве между полом и грунтом можно запланировать прокладку коммуникационных сетей.
7. Срок службы зависит от технических характеристик труб – их толщины, металла и способа защитного нанесения.
8. Давно подсчитано, что такая конструкция дешевле бетонной на 30 — 40%.

К минусам свайно — винтового фундамента можно отнести некачественное изготовление самих свай. Сегодня их изготавливают и кустарным производством в небольших цехах, где за качество никто не отвечает. Но есть и более серьезные недостатки:

1. Вкручивать винтовые сваи в каменистую или скальную породу очень сложно, а иногда и просто невозможно. Если принято решение использовать их на таких участках, то приготовьтесь к большим сложностям.
2. Обязательно обустраивается система водоотведения, что приводит к увеличению бюджета.
3. Коррозию металла никто не отменял. И хотя винтовые сваи обрабатываются защитными покрытиями, природа делает свое дело. Особенно это относится к участкам с повышенной химической активностью. Поэтому фундаменты СВФ не рекомендуется сооружать вблизи железных дорог, разрабатываемых шахт, высоковольтных линий электропередач.
4. Полноценный подвал под домом, установленным на винтовые трубы, не получить.

Недостатков свайно винтового фундамента немало. Но если правильно выбрать сваи по техническому назначению, если грамотно провести их монтаж, то можно гарантировать их высокую несущую способность и длительный срок службы.

Выбор винтовых свай при различных условиях

Разберем, какие факторы влияют на выбор типа металлических опор для свайного фундамента.

На фото отображен процесс монтажа свайно-винтового фундамента строительной компанией.

Тип грунта, уровень залегания грунтовых вод

Винтовые сваи подходят для следующих типов грунта:

• суглинки;
• торфяника;
• болотистой почвы;
• затапливаемой почвы;
• глинистой;
• супеси.

По плотности грунта подходят как для плотных, так и для рыхлых почв.

Ограничений во времени года для строительства указанного типа фундамента нет. Это может быть, как зимой, так и летом. При этом к обустройству строения можно приступать сразу после установки свай.

Кроме того, сваи можно вкручивать на участках с сильным перепадом высот. Выравнивать все по одному не нужно.

Во время монтажных работ любые вибрационные нагрузки на грунт сведены к минимуму.

Минимальная глубина установки – 1,5 м, максимальная – 8 м. Для свайных оснований в Московской области чаще всего применяют сваи длиной 2,5-4 м.

Единственное исключение – свайные фундаменты не обустраиваются на скалистом грунте, где содержатся крупные обломки щебня, гравия, гальки, поскольку при ввинчивании куски камней могут повредить целостность, форму лопасти.

Материал, тип строения

Свайно-винтовое основание оптимально для строений в один, максимум два этажа (мансарды), а также для жилых домов из бруса, бревен, бани и беседки из пиломатериалов, забора. Допустимо применять их под строения из пеноблоков небольшой площади.

При свайном основании невозможно обустройство подвала.

Свайный фундамент. Расчет количества свай | Город свай

Для расчёта необходимого количества свай для свайного фундамента можно воспользоваться онлайн-калькуляторами, которые предлагает вездесущий интернет.

Но, как ученик в школе, привыкший пользоваться арифметическим калькулятором. Зачастую даже не знает таблицы умножения, так и строитель, использующий онлайн-калькулятор для расчёта количества свай, не будет знать откуда берутся результаты расчёта.

Основная функция любого фундамента – это принятие на себя всех нагрузок от конструкций здания – стен, перегородок, перекрытий потолка, крыши и пола. По сути, фундамент «удерживает» вес всего здания вместе с дополнительными нагрузками, например, весом снега, который накопился на крыше или весом камина, расположенном на втором этаже здания.

Алгоритмы для расчета свайного фундамента

Итак, вначале рассчитаем нагрузку здания на ленточный фундамент, а потом по аналогии перейдём к расчёту свайного фундамента из винтовых свай.

Для примера берём кирпичный дом размером 6 на 6 метров, с внутренней опорной перегородкой, толщина стен – двойной кирпич — 0,4 м.

Длина стен дома будет равна 6*4 = 24 м, длина внутренней перегородки 6 м. Итого — 30 м.

Вес кирпичного дома с дополнительными нагрузками условно возьмём в 120 т (можно и вычислить вес здания, посчитав объём кирпича, раствора, штукатурки, вес потолочного перекрытия и крыши). Толщину фундамента примем такую же как и толщина стен — 0,4 м.

Тогда площадь основания фундамента будет равна: 30*0,4 = 1,2 м2.

Итак, на площадь 1,2 м2 давит здание весом 120 т или 120000 кг. Или 10,0 кг на 1 см2. Толщина фундамента, как правило, больше толщины стен (это видно по характерному выступу цоколя).

Если увеличим толщину фундамента по 10 см на внешнюю и внутреннюю сторону стены, то его площадь будет равна 30*0,6 =1,8 м2. В этом случае давление здания на фундамент составит 120 000/18 000 = 6,7 кг/см2.

Это давление превышает величину сопротивления грунта, для глины он равен 6,0 кг/см2. Поэтому необходимо ещё увеличивать толщину фундамента.

Сколько нужно винтовых свай на здание размером 6х6 м

Принимаем величину 6,0 кг/см2 давления, как нормативную, при расчёте количества фундаментных винтовых свай на здание весом М =120000 кг. При этом добавим в расчеты: сопротивление грунта Кг – 6,0 кг/см2; коэффициент условий эксплуатации Ку – 1,0 и коэффициент надёжности Кн – 1,2 (что означает увеличение расчётов на 20% для повышения степени надёжности конструкции фундамента).

Диаметр сваи 0,3 м, Тогда площадь основания сваи составит:

S=πr2=3,14 * 0,15*0,15 = 0,07м2.

Площадь основания фундамента рассчитаем с учётом коэффициентов по формуле:S=Кн*М/ Ку*Кг = 1,2*120 000/ 1*6 = 24 000 см2 = 2,4 м2

Количество свай, если не считать сопротивление их стенок о грунт: 2,4/0,07 = 30,4 = 31 свая. Если увеличим диаметр сваи до 0,5 м, то тогда необходимо будет 2,4/0,197 = 17,9 = 12,18 = 13 свай.

Сколько нужно винтовых свай на баню 6х3?

Бани, как правило, возводят из деревянных срубов, поэтому их вес намного меньше, чем из кирпича. Оставим все коэффициенты такими, как в прошлом расчёте кроме веса бани, примерно определим его в 48 тонн или 48000 кг.

Диаметр сваи – 0,3 м.

Площадь основания фундамента бани:

S=Кн*М/ Ку*Кг = 1.2*48000/1*6 = 9600 см2 =0,96 м2

Площадь сечения сваи: S=πr2=3,14 * 0,15*0,15 =0,07

Количество свай: 0,96/0,07 = 13,7 =14 свай.

Есть иной алгоритм расчёта фундаментных свай, основанный на удельном сопротивления грунта. Проверим, совпадает ли количество необходимых винтовых свай на эту же баню.

На одну сваю придётся давление: 0,07*6 = 4200 кг.

Тогда количество свай на баню будет нужно 48000/4200 = 14 свай

Как видим, результаты как первого и так второго алгоритма одни и те же.

Сколько винтовых свай нужно на дом 6х9

Используем наиболее простой второй алгоритм расчёта при весе здания из кирпича размером 6х9, примерно 160000 кг, и диаметре свай 0,5 м.

Площадь сечения сваи: S=πr2= 3,14*0,25*0,25 =0,197 м2

На одну сваю приходится давления 0,197* 6 =11 820 кг.

Необходимо свай: 160 000/11 820 =13,5 =14 свай.

Расчёт количества свай для каркасного дома, как и любого другого, согласно, приведённых алгоритмов будет аналогично зависеть от веса дома, удельного сопротивления грунта на строительной площадке и диаметра винтовой сваи.

Расчет количества винтовых свай КСАмет

Свайные оголовки КСАмет выпускаются диаметром 20, 25 и 30 см. Поэтому расчёт количества свай будет зависеть, как и в прошлых примерах от веса дома, удельного сопротивления грунта и диаметра используемых свай. Единственное отличие при расчёте в том, что в технических характеристиках этих свай указаны максимальные допустимые нагрузки на сваю. Поэтому расчёт ведётся в соответствии с техническими характеристиками свай КСАмет.

Инъекция и обработка свай

Так как стальная свая полая, даже с герметичным наконечником и оголовком она может покрыться влагой изнутри. Чтобы избежать этого, обычно столб изнутри заполняют бетоном, здесь может использоваться:

• Пескобетон М300 или М400.
• Товарный бетон, который заливается через воронку.
• Сухая смесь, что превратится в цемент только при контакте с влагой.

Помимо того, что бетон защитит от влаги, он еще и повысит прочность столба, особенно если у того тонкие стенки (3–4 мм). Ведь нагрузка сильна — влияет пучение почв, движение подземных вод, агрессивность сред и влияние особенностей местности.

Также от коррозии защитит холодное или горячее цинкование, которое не решит проблему полностью, но может поддержать общую защиту снаружи. Дополнительно с классической антикоррозийной обработкой могут использоваться:

• Стеклопластик, наносящийся на холодный цинк, увеличивающий устойчивость на 350–500 лет благодаря полной устойчивости электрохимической коррозии.
• Полиуретановая эмаль с ресурсом в 30–75 лет, которой покрывают подлодки и ледоколы.
• Двухкомпонентная эпоксидная или полиуретановая эмаль, наносимая на уже сделанный антикоррозийный слой. Ресурс устойчивости — минимум 100 лет.
• Порошковые краски, защищающие на 15–30 лет.

Винтовые сваи — отличный выбор для свайного фундамента многих мало- и крупногабаритных построек. Они крепкие, устойчивые, их легко устанавливать, а прослужат они долго, особенно если их правильно укрепить и защитить. Обо всем этом подробно рассказывается здесь, поэтому найти качественные винтовые сваи будет нетрудно.

История появления

Широкое использование свайного фундамента стало возможным в начале 50-х гг. Развитие этой строительной технологии было обусловлено появлением оборудования для ввинчивания опор.

После многочисленных экспериментов в 1955 г. вышла научная работа ТУВС-55, подготовленная отечественными учеными и строителями.

В этом труде содержалось большое количество технических указаний по вопросам проектирования свайных фундаментов. С того времени эти разработки приняли в качестве стандартов.

Винтовые сваи широко используются для строительства оснований.

Нормы и правила, используемые в XXI в., несколько изменились, однако многие положения были заимствованы из ТУВС-55.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

Металлический забор на винтовых сваях Источник spravka-region.ru

Составные части сваи

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

• ствол из стальной трубы;
• острый наконечник в форме конуса;
• лопасть (винт);
• оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовления Источник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундамента Источник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Заключение по теме

Отношение людей к винтовым свайным фундаментам разное. Кто — то считает, что их можно использовать только под легкие сооружения, кто — то гарантирует, что они выдержат и многоэтажный каменный дом. Нет смысла спорить, ведь плюсы и минусы свайно — винтового фундамента, описанные выше, все давно расставили по местам.

Просто надо обозначить, что в России эти конструкции используются достаточно широко, отсюда и споры вокруг них, и большое количество вопросов, как сделать, как правильно выбрать, и так далее. Хотя надо отдать должное, что если грамотно подойти к вопросу выбора свай и их монтажа, то можно гарантировать их достаточно длительный срок службы.
