Как рассчитать ширину и другие размеры траншеи под трубопровод, для чего это необходимо?

С чего начать работы

Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.

При рытье траншеи под водопровод в основном используют спецтехнику — ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.

Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 — 20 см. При использовании специальной техники для рытья траншей — бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.

Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.

Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор

Пошаговый порядок действий

Чтобы вырыть траншею под трубопровод любого типа, используют общий план действий:

1. Производят разметку. Для этого применяют колышки и шнурок. Колья вставляют в грунт по всей длине траншей, руководствуясь схемой. Затем между кольями натягивают шнурок, который будет отмечать ширину окопа.

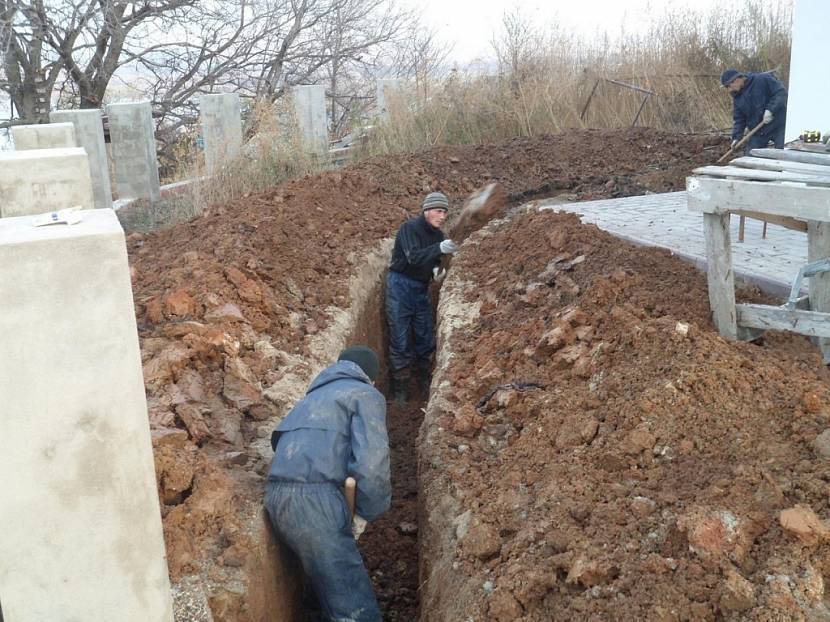

2. Приступают к разработке грунта. Если это ручная копка, используют штыковую и совковую лопаты. Если полумеханизированная – применяют мотоблок и мотобур. Полностью механизированная копка предусматривает применение бульдозеров, тракторов или барового механизма.
3. Укрепление стенок. Если траншея слишком глубокая, а грунт рассыпчатый, стенки и откосы канавы укрепляют. Это необходимо для безопасного проведения работ на объекте с целью избежать обрушения земли.

После рытья траншеи ее дно утрамбовывают специальными инструментами. Это вибромолот или самодельные устройства для трамбовки грунта.

Что нужно учесть до начала работ

Не стоит начинать работу с примитивным настроем «бери больше – кидай дальше». Чтобы избавить себя от неприятных неожиданностей и проблем в будущем, нужно думать не о том, как быстро выкопать траншею под водопровод вручную, а о том, как сделать это качественно и аккуратно.

Для этого нужно определиться с параметрами «окопа», выяснить, не пересекается ли его маршрут с линиями других коммуникаций, решить, куда складировать вынутый грунт, разметить наиболее удобный и короткий путь от источника к дому и т.д.

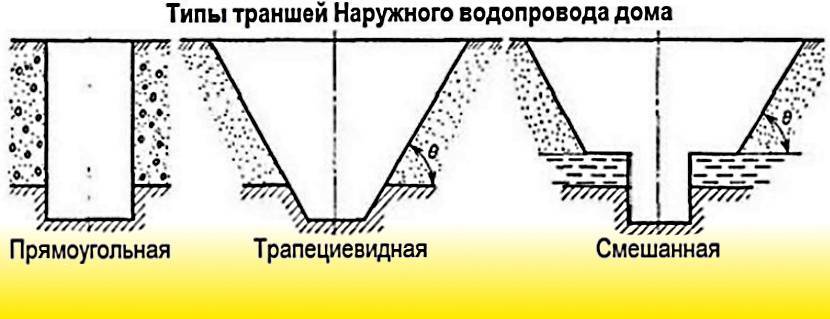

Каким делать сечение траншеи

Вопрос выбора формы траншеи далеко не праздный. Он зависит от её глубины, типа грунта, уровня грунтовых вод.

Прямоугольная.

Такую конфигурацию выбирают при плотном несыпучем грунте, небольшой ширине траншеи и глубине не более 1,5 метров.

Форма для глубоких выемок более 1,5 метров или больше высоты копателя по плечи. Предотвращает обвал и осыпание рыхлых грунтов в канаву.

Оптимальная форма для прокладки траншей на участках с высокими грунтовыми водами. До уровня их залегания грунт вынимается с образованием пологих внутренних стенок канавы, затем до нужной глубины выкапывается узкий прямоугольный шурф, который засыпается дренажной смесью из щебня или гравия.

Какой должна быть ширина и глубина

Строительными нормами и правилами строго регламентируется только ширина шурфов глубиной свыше 3 метров. Для прокладки домашнего водопровода она редко превышает указанное значение, поэтому решая, как быстро выкопать траншею, ширину выбирают произвольно, ориентируясь только на удобство работы и последующего монтажа труб.

Как правило, для прямоугольных выемок она не превышает 50 см, а нередко вообще равняется ширине совковой лопаты. Трапециевидные канавы в верхней части имеют ширину 70-80 см.

Иначе обстоит дело с глубиной – её нельзя выбирать произвольно, так как копать траншею для не утеплённых труб нужно до уровня промерзания грунта плюс ещё 30-50 см. Иначе зимой вода в них замёрзнет, что приведёт не только к прекращению её подачи в дом, но и к необходимости замены разгерметизированной трассы. Это означает повторное проведение всех работ, так как место прорыва замороженной трубы без раскопок определить невозможно.

Глубина промерзания почвы зависит от климатических условий в регионе и варьируется от 30 до 300 см. Какова она в вашей местности, можно узнать в архитектурном управлении, коммунальных службах или местных строительных организациях. Либо воспользоваться таблицей средних значений по регионам.

Найденную величину принимают за исходную и делают поправку в ту или иную сторону в зависимости от типа почвы.

• Песчаная и глинистая почва промерзает не так глубоко, поэтому прежде чем копать траншею под водопровод, расчётную глубину можно уменьшить на 30-40 см.
• Пылеватый и каменистый грунт промерзает на большую глубину, значит, уровень заложения трубы нужно опускать на такое же расстояние от средней отметки.

Если водопровод прокладывается от централизованного напорного источника, глубина канавы на всем протяжении может быть одинаковой. Если же источником служит автономный колодец или скважина с насосом, трассу прокладывают с небольшим уклоном в его сторону, чтобы в случае аварии вода не оставалась в трубах, а стекала обратно самотёком.

Величина отступов от других коммуникаций

• от канализации – 3 м;
• от силовых кабелей – 50 см;
• от газопровода – 1 м;
• от тепловой сети – 1,5 м.

Определённые трудности могут возникнуть при пересечении асфальтированных дорог, так как выкопать траншею под кабель или воду невозможно, не повредив покрытие, поэтому разрешение на проведение таких работ обычно не дают. В этом случае под дорогой, под прямым углом к ней, делают прокол.

Расчёт глубины прокладки и выбор труб

Прокладка трубопроводов отопления и водоснабжения, а также канализационного трубопровода производится, как уже было сказано выше на определённую глубину. Сами трубы производятся из различных материалов, которые отличаются друг от друга качественными характеристиками, что тоже влияет на особенности прокладки. Очень важным показателем для коммуникации, монтируемой под землёй, является прочность. Это связано с тем, что на трубопровод действует давление почвы.

Несложно догадаться, что наиболее устойчивыми к нагрузкам грунта являются металлические трубы. Рассмотрим, из каких металлов они изготавливаются:

• стальные (нержавеющие и оцинкованные);
• чугунные;
• медные.

Если магистраль будет располагаться на большой глубине, то для ее монтажа используются только металлические трубы

Однако стоимость на изделия из металлов довольно высока, поэтому часто используются коммуникации из прочных полимерных соединений. Кроме этого, важным моментом является маркировка, которая при производстве наносится на деталь. Маркировка в обязательном порядке должна содержать показатель толщины стенки изделия, что позволяет определить его прочность. К примеру, канализационные трубопроводы, покрашенные в оранжевый цвет, разрешается прокладывать на глубине, не превышающей 3 м, а изделия из полиэтилена низкого давления (ПНД) выдерживают показатель давления 1,0 МПа, что равняется 10 атмосферам. Такая труба для прокладки канализации может переносить высокие показатели давления. Соответственно, из таких труб может быть смонтирована не только самотёчная канализация, но и коммуникация, оснащённая насосным оборудованием.

Существуют определённые нормы, рассчитанные в 1985 году, которые указывают зависимость глубины прокладки трубопровода от климатических условий. Эта закономерность указана в таблице ниже.

Таблица 1

Регион	Глубина прокладки трубопровода, м
Южные регионы	0,85
Центральные регионы	1,6
Северные регионы с тяжёлыми климатическими условиями	2,75

Данная классификация является примерной, поэтому рекомендуется производить конечный расчёт на основе современных данных для конкретного региона. Кроме этого, немаловажным фактором считается и состав почвы. От состава почвы также зависит глубина закладки водопроводной, или любой другой коммуникации. Колебания значений промерзания для разных грунтов составляют примерно 60 см.

Тип труб и метод их прокладки зависит также от вида почвы и климатических особенностей региона

Расчеты водопровода в частном доме

Любое строительство начинается с составления проекта. Проведите все необходимые подсчеты на стадии проектирования. Подробный план поможет определить необходимое количество материалов и приспособлений: насос, фильтр, датчик давления, счетчик, краны и прочее.

На этапе составления разводки труб следует учитывать некоторые нюансы:

1. водопроводные трубы не должны пересекать или прикасаться с газопроводом или электрической проводкой;
2. точка водозабора должна находиться на удаленном расстоянии от стока канализации или выгребной ямы;
3. не стоит прокладывать трубы под фундаментом, монтировать их в стены или пол;
4. водопроводные трубы необходимо прокладывать с учетом уровня промерзания грунта и климатических особенностей вашего региона.

Подсчитайте примерное количество потребления воды в течение суток. Исходя из этих расчетов подбирается мощность оборудования для обслуживания системы водопровода.

При устройстве частного водопровода ширина траншей не регламентируется. Глубина укладки труб должна быть ниже глубины промерзания грунта. Для регионов с суровыми зимами рекомендуют укладывать трубы на уровень более двух метров от поверхности. Для средней полосы достаточно будет глубины в 1,5-2 метра. В южных регионах – до полутора метров.

При параллельной укладке нескольких систем руководствуйтесь нормами прокладки коммуникаций, установленными СНиП.

Регламент расстояния между трубами:

• между водопроводными трубами – 1,5 м;
• между водопроводом и канализацией – 0,2 м от наружных стенок;
• между водопроводом и газопроводом – 1м;
• между силовыми кабелями и водопроводной трубой – 0,5м;
• между теплосетями и водопроводом – 1,5 м.

Прокладка наружной канализации: обзор этапов процесса

Сама процедура прокладки канализационной сети любого типа предполагает последовательное выполнение следующего плана работ:

Выбираем канализационные трубы для укладки в землю

Пластиковые канализационные трубы

На данном этапе нужно подобрать диаметр и дину трубы. С длиной все просто – она равна расстоянию от фанового отвода до ввода в коллектор или септик. Диаметр трубы подбирают исходя из предполагаемого объема стоков. Однако на самом деле вам придется выбирать между 110 миллиметрами и 150 (160) миллиметрами. Это типовые размеры бытовых канализационных труб. Если вы планируете построить промышленную магистраль, то диаметр начнется от 400 миллиметров.

Кроме того, нужно выбрать и тип «трубного» материала. Обычно это поливинилхлорид (гладкие трубы) или полипропилен (гофрированные трубы). Изделия из ПВХ менее долговечны, но обойдутся дешевле ПП-труб.

Определяем уклон канализационной трубы

Такой уклон гарантирует течение жидкости по трубопроводу под действием гравитационных сил. То есть, система будет отводить стоки в безнапорном режиме.

Проводим земляные работы

Глубина траншеи под канализацию должна соответствовать уровню промерзания грунта. Иначе система перемерзнет в зимнее время.

Укладка канализационных труб в землю

Поэтому ввод в канализационную магистраль (отвод от фановой трубы) погружают в грунт на 1,2-1,5 метра. Глубину вывода определяют исходя из 2-сантиметрового уклона (на погонный метр трубопровода).

В итоге, на данном этапе роется траншея, дно которой уходит к точке водосбора под уклоном. Причем ширина траншеи равняется 50-100 миллиметрам. А ее стены, после заглубления до отметки один метр, укрепляются щитами и распорками. Отобранный грунт складируют на особом участке, он пригодится за заполнения траншеи после монтажа трубопровода.

Канализационный колодец

Протяженные участки канализационной магистрали оборудуют колодцами, стенки которых укрепляют бетонными кольцами. Дно колодца совпадает с глубиной залегания траншеи или опускается ниже этой отметки (недостающую часть грунта можно подсыпать).

На этом же этапе роется котлован под септик или бункер хранения отходов. Отобранный грунт удаляют с площадки и утилизируют. Он не пригодится для подсыпки. Ведь отобранный объем заполнит конструкция септика или бункера.

Кроме того, на этом же этапе можно заняться прокладкой траншей для дренажной системы автономной канализации.

Укладка труб канализации в траншею

Прокладка канализационных труб

Монтаж трубопровода ведется мерными отрезками (по 4, 6 или 12 метров), которые соединяются в раструб. Причем на дно траншеи лучше настелить слой песка, толщиной 10-15 сантиметров, он избавит линию от возможных колебаний грунта, спровоцированных деформацией пучения.

Укладка осуществляется раструбами вверх, то есть, на пути потока первым должен быть раструб, а гладкий торец – располагается под уклоном. Поэтому сборку ведут от отвода фановой трубы по направлению к септику.

Завершив сборку, трубу засыпают крупным песком, после чего траншею заполняют отобранным грунтом, оставляя на поверхности бугорок, который «просядет» следующей весной, после того, как грунт «уляжется». Остатки грунта утилизируют.

Ввод в эксплуатацию

Перед засыпкой траншеи было бы неплохо проверить герметичность стыков и пропускную способность трубопровода. Для этого можно обернуть раструбные участки газетой и слить в унитаз несколько ведер воды.

Если на газетах нет влажных пятен – система функционирует без нарушения герметичности трубопровода. Ну а пропускную способность можно оценить, сравнив объемы «введенной» и «выведенной» жидкости. Если до выхода «добралось» то же ведро воды, то в канализации нет застоев, и у вас не будет проблем с обслуживанием системы.

https://youtube.com/watch?v=pF7lwiahy0s

Стандарты закладки по СНиП

Необходимая глубина прокладки водопроводных труб составляет 0,5 м (это минимальное значение, разрешающие сохранить целостность и срок использования коммуникационной системы) ниже уровня промерзания грунта, но также она зависит от географической местности и характера почвы.

Из каких материалов должна быть труба:

• Сталь. Трубы из стальных конструкций использовались в старых постройках. Сейчас не самый актуальный выбор, так как существуют более качественные и стойкие материалы;
• Оцинкованная сталь. Усовершенствованный вариант предыдущего материала. Использование цинка на поверхности предотвращает от негативного воздействия внешних факторов и повышает срок службы. Есть мнение, что данный материал портит качество воды, поэтому его не используют для питьевых систем;
• Металлопластик. Комбинирование пластмассы и метала, гарантируют длительный срок эксплуатации. Высокая устойчивость к воздействию неблагоприятных внешних факторов;
• ПНД. Данные материал обладает рядом преимуществ: низкая стоимость, устойчив к воздействию окружающей среды, высокая гибкость, легкий в применении.

Расчёт и планировка

Для прокладки автономного водоснабжения вам не нужно получать никакие разрешения. Но всё же стоит удостовериться, что по вашему участку не проходят какие-либо сети. Эту информацию можно получить в соответствующих органах. Если какие-то коммуникации есть, нужно уточнить глубину их залегания и место прохождения.

При наличии других инженерных сетей на территории вашего участка и параллельной прокладке трубопроводов водопровода необходимо руководствоваться нормативами из СНиП 3.05.04-85 (наружные канализационные и водопроводные сети). Согласно этим нормам расстояние по горизонтали от прокладываемых водопроводных сетей до других коммуникаций должно быть таким:

• от канализации (диаметром 110 мм) нужно отступить 0,2 м (от наружных стенок);
• между силовым кабелем и водопроводом должно быть не менее 0,5 м;
• от газопровода отступают 1 м;
• тепловые сети не могут находиться ближе к водопроводу, чем на 1,5 м;
• от других сетей водопровода до прокладываемой трубы должно быть минимум 1,5 м.

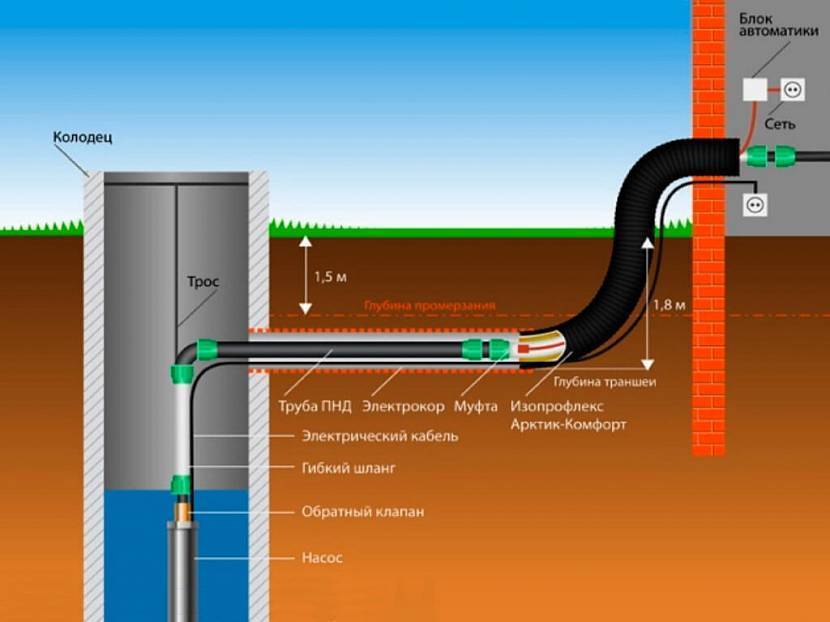

Прокладка водопровода под землей: советы

После определения глубины залегания коммуникации необходимо учесть ещё несколько важных моментов и особенностей такой прокладки. Рассмотрим их:

• для водопроводов, которые транспортируют горячую воду, наиболее подходят металлопластиковые или армированные трубы. Ни в коем случае не рекомендуется приобретать для таких целей изделия из полипропилена (ПП);
• организация теплоизоляции является обязательным мероприятием как для холодных, так и для горячих труб. Это позволит сохранить правильную температуру в трубопроводе;
• при траншейной укладке труб желательно использовать неразъёмные стыки, так как монолитная конструкция в таком случае является наиболее правильным решением;
• показатель грунтового покрытия на территории (которая часто затапливается) не должен превышать 1 м;
• главный кран в вододоставляющей коммуникации должен быть смонтирован таким образом, чтобы к нему всегда был свободный доступ;
• работы по прокладке водопроводной трубы под землёй можно двумя способами: траншейным и бестраншейным.

Для понимания вопроса рекомендуется изучить специфику обоих способов, так как они выполняются в разных ситуациях и отличаются своими особенностями и нюансами.

Нормативы СНиП

Для правильной разработки траншеи под разные трубопроводы используются следующие нормативные документы:

• СНиП 2.04.03-85 – для обустройства канализационной сети;
• СНиП 2.05.06-85 – общие правила подземной прокладки трубопроводов;
• СНиП 3.02.01-87 – для организации водопроводов;

Согласно нормам, глубина траншеи под водопроводные трубы должна быть не менее 50 см. На этот фактор влияет уровень промерзания грунта в определенном регионе.

Для газовой трубы глубина составляет не менее 1,2 метра, так как верхняя часть трубы должна находиться от земли на расстоянии 1 метр. Для канализации выкапывают траншеи глубиной 70 см. При этом обязательно по ходу прокладки трассы организуют уклон: от стартовой точки до входа в септик он должен составлять не менее 40 см.

Преимущества ПНД по сравнению с металлическими трубами, влияющие на глубину их прокладки

Как правило, в индивидуальный дом прокладывают водопровод из пластиковых труб, чаще используют полиэтилен низкого давления (ПНД), имеющий одно существенное преимущество перед своими синтетическими аналогами: полипропиленом (ПП) поливинилхлоридом (ПВХ) сшитым полиэтиленом (РЕХ), используемым в металлопластиковых трубах.

Рис. 8 Шурфы и траншеи для индивидуального водопровода

Дело в том, что во всех перечисленных видах для соединения требуется использование пайки или прессования, исключение составляет металлопластик, которой можно монтировать на компрессионные разборные фитинги, но его использование для холодного водоснабжения нерационально (материал рассчитан для работы в системах отопления). Использование ПНД в водопроводе позволяет легко, надежно и быстро соединять толстостенные трубы разборными пластиковые фитингами, не подверженными коррозии, при необходимости водопровод легко отсоединяют от напорной трубы электронасоса для извлечения последнего на поверхность.

Так же применение пластика с теплопроводностью 0,3 Вт/м ºС. по сравнению со сталью, имеющей данный показатель в 150 раз больше (47 Вт/м ºС.) позволяет значительно снизить глубину залегания трубопровода для предотвращения промерзания при нулевой температуре земли. Еще одно преимущество ПНД – его пластичность, то есть замерзшая вода разорвет стальную трубу, в то время как полиэтилен растянется.

Если глубина залегания канализационных пластиковых труб большого диаметра не превышает 8 м, то водопроводные трубы малого диаметра можно опускать под землю на существенно большее расстояние, но при бытовом использовании необходимость в подводе водопровода с таким заглублением отпадает.

Условия прокладки труб траншейным способом

Укладка канализационных труб в траншею связана с соблюдением определенной технологии:

1. Монтаж труб нужно вести на двадцать сантиметров ниже от точки промерзания почвы.
2. Верхняя стенка труб может находиться на глубине в 1 метр, при этом нужно предусмотреть опасность нарушения целостности труб временной нагрузкой.
3. Грунт при рытье траншеи правильно выбрасывать только на одну сторону. С другой стороны могут производиться вспомогательные, монтажные, иные виды работ.
4. Засыпать траншею нужно аккуратно, особенно если использовались пластмассовые трубы, а грунт каменистый.
5. Закопав траншею, земляную поверхность тщательно уплотняют.

Прочтите также:

Строительство кабельной канализации

←Вернуться

Технология

Существуют правила, которых нужно придерживаться на объекте при укладке трубопровода в траншею:

1. Для опускания труб в траншеи используют специальные краны-трубоукладчики.

2. Во время процедуры трубопровод не должен пострадать от изломов, перенапряжения или вмятин.
3. Целостность изоляционного материала не должна быть нарушена.
4. Трубопровод должен полностью прилегать ко дну траншеи.
5. Положение трубопровода должно соответствовать проектной документации.

Перед укладкой проводят отбраковку: все трубы, имеющие дефекты, не подлежат укладке в траншею. Подготавливают основание, если нужно – делают укрепление стенок. С помощью крана-трубоукладчика или вручную, если позволяет диаметр, укладывают трубы. Иногда используют вертикальные щиты, горизонтальные прогоны, а также распорные рамы.

Особенности для ПНД труб

Под все полиэтиленовые трубы на дне должна быть организована песчаная подушка. Это обязательное требование, которое нужно соблюдать по технологии. Подушка должна иметь высоту от 10 до 15 см. Она не уплотняется, но должна быть максимально ровной. Если дно ровное и мягкое, то подушка не требуется.

Соединение труб происходит путем стыковой сварки. Перед укладкой вся система проверяется на герметичность. Минимальная глубина укладки должна быть не менее 1 метра.

Калькулятор расчета котлована и объема земляных работ

Инструкция для калькулятора расчета земляных работ котлована

Представляем Вам онлайн калькулятор, который осуществляет расчет и определение объёмов земляных работ для котлована.

Все параметры указываем в метрах

X — Ширина котлована.

B — Глубина.

Y — Длина.

Весь процесс включает в себя рытье ямы-котлована для фундамента дома, канализации коттеджа, водоема или бассейна, водоснабжения или дренажа виллы.

Во время подготовки и производства главным этапом является – правильная оценка количества выработанной почвы.

Проектирование и стоимость земляных работ

Полная оценка будет состоять из рытья ямы и вывоза объёма вынимаемого грунта. Рекомендуется тщательно спланировать, куда будет перемещаться плодородные слои почвы, которые можно применять для приусадебного участка. Неплодородную землю, можно использовать для подсыпки фундамента, спланировать сад, огород или просто вывезти за его пределы. Следует заранее найти места, куда будет вывозиться выкопанный или отработанный грунт.

Важно! В процессе рытья, расценка за 1 м³ почвы может увеличиваться с увеличением глубины траншеи. Таким образом, стоимость от поверхности земли вглубь до 1 метра, и глубже зачастую увеличивается в два раза

Вывоз почвы – зачастую дополнительная статья расходов. Для того, чтобы не было непредвиденных растрат, следует заблаговременно оговорить все этапы и их стоимость с подрядчиком.

Перед монтажом опалубки для заливки фундамента необходимо учесть запас по размеру котлована.

Вызвать технику или выкопать самостоятельно?

Перед тем, как определиться, каким способом рыть яму, рассмотрим достоинства и недостатки каждого метода.

Если процесс будет выполняться ручным способом, то Вы получаете аккуратную и точно подогнанную по размеру яму.

Если объемы земли относительно маленькие и при доступной рабочей силе, то итоговая цена выполняемых вручную работ будет гораздо дешевле, чем при аренде специальной техники или экскаватора. Также данный метод позволяет проще осуществлять контроль геометрии и параметров будущей траншеи под фундамент.

В том случае если планируются выкопать большой объем почвы, то по производительности и в целях сохранения времени будет предпочтительней заказать экскаватор. Но в любом случае, выбор остается за Вами.

Поэтапный процесс

Вначале выполняем разметку под будущий котлован. Лучше всего это сделать при помощи колышек, которые нужно воткнуть по периметру участка, и соединить их тонким цветным шнуром, обозначив место проведения работ. Чтобы проконтролировать геометрию будущей ямы, необходимо будет замерять две диагонали, которые обязательно должны совпадать.

Данный метод не является профессиональным и лучше всего подойдет относительно ровных земельных участков.

Если Вам нужно более точная разметка запланированных земляных работ, то правильней всего использовать следующую методику.

На небольшом расстоянии от котлована нужно будет вкопать деревянные столбики или металлические прутья группами по 2 штуки (обноски). На этих столбиках будут фиксировать доски в горизонтальном положении, на которые натягиваем шнуры. Старайтесь зафиксировать доски относительно друг друга на одном уровне.

При помощи перемещения шнуров, Вы сможете добиться идеальной разметки. Оставшиеся обноски можно применять при установке опалубки под ленточный фундамент.

Если есть лазерный уровень, теодолит, нивелир, то они значительно облегчат Вам работу.

Выполняем контроль геометрии

Чтобы получить точный угол равный 90° используем хитрый метод. Берем треугольник, у которого стороны имеют соотношение 3:4:5 метра с одним углом в 90°. На одной из сторон откладываем от угла 3 метра, а на другой стороне 4 метра, при этом между этими точками расстояние должно быть равным 5 метрам.

Копаем котлован

Если планируется сильно углубиться или же в районе проведения работ находится слабый грунт, то в первую очередь необходимо обеспечить безопасность. Лучше всего делать стенки траншеи с небольшим уклоном, что предотвратит осыпание грунта.

Для контроля дна и стенок можно использовать уровень и рейки достаточной длины.

От чего зависит глубина и ширина заложения водопровода

Магистрали для транспортировки жидкостей строятся под наклоном. Это необходимо для того, чтобы предотвратить застойные явления и получить свободный доступ к каналам для проведения осмотра, обслуживания и ремонта. Существует ряд критериев, непосредственно влияющих на форму канавы под прокладку трубопровода.

Глубина траншеи под водопровод зависит от таких особенностей участка:

• кольцевая степень жесткости трубопровода;
• точка промерзания грунта в самые холодные зимы;
• глубина залегания и максимальный уровень подъема грунтовых вод;
• уровень точки входа магистрали в помещение.

Влияние на глубину трассы оказывает и рельеф местности. Наличие склонов увеличивает или уменьшает показатель. Чтобы максимально снизить риск промерзания водопровода в холодное время года, его закладывают как можно глубже. В зависимости от климатической зоны, канаву отрывают на 150-250 см.

Ширина траншеи при прокладке определяется типом почвы на участке и величиной ее сезонных подвижек. В зависимости от полученных данных, делается выбор в пользу обустройства прямоугольной, трапециевидной или комбинированной формы сечения.

Планирование и расчет перед копкой траншеи под водопровод

Земляные работы при строительстве водопроводных сетей выполняют по СНиП 2.04.02 изданном в 84 году с уточнениями СП 31.13330.2012.

В том случае, когда это невозможно из-за пересечения с другими объектами, трасса разбивается на прямоугольные участки с поворотами в 90 градусов

Кроме того, важно запомнить, что водопровод и канализацию в единой конструкции выемки монтировать запрещено, исходя из соображений эпидемиологической безопасности людей

А вот совмещения электрических кабелей и водопровода в одной конструкции допускается. При этом должны соблюдаться важные условия: силовая кабельная линия до 35 кВ устанавливается в ПХВ-трубе над водопроводной трубой с просветом не менее 250 мм, кроме того над кабелем должен быть уровень грунта более 100 см.

Днище выработки обязано быть хорошо утрамбованным, чтобы водопровод плотно прилегал к земле.

Расчет траншеи под водопровод выполняют с учетом таких параметров:

• характеристик почвы;
• уровень промерзания земли;
• характеристикой местной системы подачи воды;
• присутствием в районе строительства инженерных коммуникаций и уровня залегания.

Какие параметры нужно учитывать и почему?

Подсчет объемов работ при монтаже водопровода и крутизна откосов установлена СНиП 12-04-2002 и актуализированным СП 45.13330.2012.

Основные показатели, которые регламентируются строительными нормами при укладке труб для воды:

• наружный диаметр водопровода;
• толщина изоляционного покрова труб;
• глубина по отметкам траншеи;
• длина, ширина и уклон траншеи;
• типы слоев грунта;
• минимальная песчаная подушка;
• необходимость обвалки труб;
• порядок прокладки;
• метод соединения труб.

Глубина траншеи — самый важный параметр. Согласно вышеуказанному СНиП, наименьшая глубина выемки, с расчетом потенциальных динамических напряжений, должна быть не менее 1 м. Климатические условия в большинстве районов России накладывают дополнительные ограничения, выработка выполняется на 30 см ниже уровня замерзания почвы.

Также СНиП строго регламентирует ширину траншеи по диаметру трубопровода, минимальный размер должен быть не менее 70 см.
