Обобщение по теме
Описываемые радиаторы отличаются уникальными техническими характеристиками. Сформировать их позволила инновационная технология обогрева. Принцип ее действия значительно отличается от такового в обычных стальных радиаторах. Разница — в особенностях конструкции описываемой теплотехники и в подаче теплоносителя. В обычные стальные батареи он поступает равномерно во все трубки радиатора. Здесь же он сначала подается на переднюю панель, а затем идет по конвектору, расположенному вдоль задней панели. Такая схема позволила увеличить КПД отопительного прибора на 11%.
Читайте далее:
Газовый котел Навьен — технические характеристики, конструктивные особенности и модельный ряд
Датские циркуляционные насосы Грундфос — технические характеристики и конструктивные особенности
Технические характеристики алюминиевых радиаторов и особенности их конструкции
Стальные радиаторы Керми — малая инерционность, качественный обогрев
Биметаллические радиаторы отопления rifar – технические особенности и преимущественные характеристики
Подключение
При рассмотрении радиатора Kermi FTV с лицевой стороны, в его нижней части можно обнаружить два патрубка, которые необходимы для соединения с подачей и обраткой. Их межосевое расстояние составляет 50 мм, а резьба под евроконус — 3/4″. Производитель рекомендует произвести установку запорной арматуры перед подключением к трубопроводу. Для этого используются специальные прямые или угловые запорные узлы, предусматривающие нижнее подключение. Для регулирования температурного режима в отапливаемом помещении возможна установка термостатических головок.
Используя соответствующие аксессуары, подключение к батареям современных металлопластиковых труб, труб из полипропилена и меди осуществляется без труда. При этом следует подбирать соединительные приспособления под евроконус. Компания Керми предлагает фитинги в широком ассортименте собственного производства.
Монтаж осуществляется в заводской упаковке, которая не снимается до момента окончания отделочных работ. Это позволяет защитить прибор от повреждений.
При установке радиатора в нишу требуется соблюдение рекомендованного производителем расстояния от его торцевой части до поверхности стены, что обеспечивает беспрепятственный доступ к верхней решетки и боковых накладок.

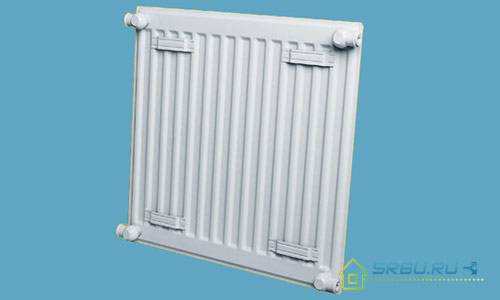

Радиаторы Kermi
Производитель: Kermi (Германия). Сайт производителя: kermi.com.
Радиаторы Kermi — стальные панельные радиаторы. Их выпуск налажен с 1967 г. На сегодняшний день компания Kermi является одним из лидеров на рынке.
Что отличает радиатор Керми от аналогов. Кроме высокого качества, присущего всем немецким продуктам, в них внедрены уникальные технологии, которые обеспечивают повышенную теплоотдачу. Во-первых, это технология «Therm X2», которая начиная с 2009 г. применена во всех радиаторах Kermi. Во-вторых, это предварительная настройка встроенных термостатических клапанов
Производитель акцентирует внимание на том, что только две этих инновации позволят сэкономить до 11% энергии. Качественные материалы и инновации помещают радиаторы Kermi в верхний ценовой сегмент. Радиаторы Kermi производятся с боковым подключением Profil-K (FKO) и нижним подключением Profil-V (FTV)
Последние имеют встроенный термостатический клапан
Радиаторы Kermi производятся с боковым подключением Profil-K (FKO) и нижним подключением Profil-V (FTV). Последние имеют встроенный термостатический клапан.
Как и все стальные панельные радиаторы, Kermi предлагаются 3-х типов: тип 11, 22 и 33 (производятся еще и типы 10 и 12, но они не получили широкого распространения в СНГ). Для справки: в ассортименте Kermi есть и радиаторы с плоской передней панелью: модели Plan-K и Plan-V.
Основные технические характеристики радиаторов Kermi
Максимальное рабочее давление: 10 бар; Максимальная рабочая температура: 110 град.С; Глубина (тип 11/22/33): 61/100/155 мм.; Диаметр подключения Profil-K: внутренняя резьба 1/2 (4 вывода сбоку); Диаметр подключения Profil-V: наружная резьба 3/4 (2 вывода снизу);
Общие технические характеристики;
| высотадлина | Тип 11 | Тип 22 | Тип 33 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | |
| 400 | 239 | 304 | 367 | 430 | 614 | 409 | 513 | 616 | 717 | 1001 | 584 | 735 | 879 | 1017 | 1387 |
| 500 | 299 | 380 | 459 | 538 | 767 | 511 | 641 | 770 | 896 | 1251 | 730 | 918 | 1099 | 1271 | 1733 |
| 600 | 359 | 456 | 551 | 646 | 920 | 613 | 770 | 924 | 1075 | 1502 | 876 | 1102 | 1318 | 1525 | 2080 |
| 700 | 418 | 532 | 643 | 753 | 1074 | 715 | 898 | 1078 | 1254 | 1752 | 1022 | 1286 | 1538 | 1779 | 2427 |
| 800 | 478 | 608 | 735 | 861 | 1227 | 817 | 1026 | 1232 | 1433 | 2002 | 1169 | 1469 | 1758 | 2034 | 2773 |
| 900 | 538 | 684 | 827 | 968 | 1381 | 920 | 1155 | 1386 | 1612 | 2252 | 1315 | 1653 | 1977 | 2288 | 3120 |
| 1000 | 598 | 760 | 918 | 1076 | 1534 | 1022 | 1283 | 1540 | 1791 | 2503 | 1461 | 1837 | 2197 | 2542 | 3467 |
| 1100 | 657 | 836 | 1010 | 1184 | 1688 | 1124 | 1411 | 1694 | 1971 | 2753 | 1607 | 2020 | 2417 | 2796 | 3814 |
| 1200 | 717 | 912 | 1102 | 1291 | 1841 | 1226 | 1540 | 1848 | 2150 | 3003 | 1753 | 2204 | 2637 | 3050 | 4160 |
| 1300 | 777 | 988 | 1194 | 1399 | 1994 | 1328 | 1668 | 2002 | 2329 | 3253 | 1899 | 2388 | 2856 | 3305 | 4507 |
| 1400 | 837 | 1064 | 1286 | 1506 | 2148 | 1430 | 1796 | 2156 | 2508 | 3504 | 2045 | 2571 | 3076 | 3559 | 4854 |
| 1600 | 956 | 1215 | 1470 | 1721 | 2455 | 1635 | 2053 | 2464 | 2866 | 4004 | 2337 | 2939 | 3515 | 4067 | 5547 |
| 1800 | 1076 | 1367 | 1653 | 1937 | 2761 | 1839 | 2309 | 2772 | 3225 | 4505 | 2629 | 3306 | 3955 | 4576 | 6240 |
| 2000 | 1195 | 1519 | 1837 | 2152 | 3068 | 2044 | 2566 | 3080 | 3583 | 5005 | 2921 | 3673 | 4394 | 5084 | 6934 |
| 2300 | 1375 | 1747 | 2112 | 2475 | 3528 | 2350 | 2951 | 3542 | 4120 | 5756 | 3359 | 4224 | 5053 | 5847 | 7974 |
| 2600 | 1554 | 1975 | 2388 | 2797 | 3989 | 2657 | 3336 | 4004 | 4658 | 6507 | 3798 | 4775 | 5713 | 6609 | 9014 |
| 3000 | 1793 | 2279 | 2755 | 3228 | 4602 | 3065 | 3849 | 4620 | 5374 | 7508 | 4382 | 5510 | 6591 | 7626 | 10401 |
| Температура подачи, град.С | Температура обратки, град.С | Температура помещения, град.С | Температурный напор Δt, град |
|---|---|---|---|
| 50 |
В таблице указана теплоотдача радиаторов Kermi при температурном напоре Δt 50 град.С. Для того, чтобы пересчитать теплоотдачу для другого температурного режима, введите температуру подачи, обратки и помещения и нажмите «Пересчитать». Теплоотдача радиаторов Kermi рассчитывается по EN-442. Пересчет тепловой мощности дает точный результат в соответствии с нормативной документацией Kermi.
Обсудить эту статью, оставить отзыв в | |
Особенности установки и ухода
Каждый радиатор стальной Kermi (Fko или FKV, не имеет значение) оснащен производителем специальной разделительной пробкой, которую нужно правильно установить после монтажа устройства. Именно она разделяет теплоноситель, обеспечивая последовательность подключения панелей.
Если осуществляется нижнее подключение по принципу «ленинградка», то пробка не монтируется, и эффект Therm-X2 не будет работать.
В том случае, если происходит замена старых отопительных приборов на стальные радиаторы Керми, потребуются специальные переходники, которые корректируют расстояние между трубами.
Как и другие виды обогревательных устройств, радиаторы торговой марки Керми нуждаются в регулярной очистке. Как правило, они снабжены крышками, которые плотно закрывают внутреннее содержимое прибора. Снять их можно при помощи «ключа», которым является логотип компании, выполненный на пластине из пластмассы. Ее нужно слегка оттянуть, чтобы не поцарапать краску и проворачивать против часовой стрелки до тех пор, пока она не отсоединится. После ее снятия можно убирать боковушки и крышку и приступать к очистке радиатора.
Стальной радиатор Kermi нижнее подключение — схема (pdf):
В последнее время стало популярно менять металлические трубы на полипропиленовые. Обвязка панельного стального радиатора Керми полипропиленом является хорошим дополнением к качественному устройству.
Эти трубы способны выдерживать давление до 25 Бар и имеют длительный срок эксплуатации до 40 лет. Если произвести обвязку методом спайки при помощи специального аппарата, то срок службы радиаторов может значительно увеличиться.
Подводя итоги, можно сказать, что стальные панельные радиаторы Керми – это одни из самых качественных, надежных и мощных отопительных приборов из этого материала на отечественном рынке. Их единственным недостатком является высокая цена, которая вполне компенсируется долгим сроком эксплуатации батарей.
Радиаторы Керми встречаются примерно в 80-90% магазинов, торгующих теплотехникой. Убедиться в этом просто – зайдите в любой магазин и уточните их наличие, в подавляющем большинстве случаев ответ будет положительным. Радиаторы от этого немецкого производителя славятся своим качеством и выносливостью, а их разнообразие позволяет обогревать помещения любого типа. Поэтому мы решили посвятить Kermi отдельный обзор. В нем мы расскажем:
- Об используемых в производстве технологиях;
- О технических характеристиках радиаторов;
- О достоинствах и недостатках продукции Керми;
- О наиболее востребованных моделях.
В заключение мы опубликуем пользовательские отзывы.
Не переборщите
Также следует отметить, что 14-15 секций для одного радиатора — это максимум. Ставить радиаторы по 20 и больше секций неэффективно. В таком случае следует разбивать число секций напополам и устанавливать 2 радиатора по 10 секций. Например, 1 радиатор поставить возле окна, а другой возле входа в комнату или на противоположной стене. В общем, на ваше усмотрение.
Со стальными радиаторами та же история. Если комната достаточно велика и радиатор выходит слишком большой — лучше поставьте два поменьше, но той же суммарной мощности.
Если в комнате того же объема 2 окна или более, то хорошим решением будет установка радиатора под каждым из окон. В случае с секционными радиаторами все довольно просто.
14/2=7 секций под каждым окном для комнаты того же объема
Но, так как подобные радиаторы обычно продаются по 10 секций, лучше взять четное число, например 8. Запас в 1 секцию лишним не будет в случае серьезных морозов. Мощность от этого особенно не изменится, однако инерция нагрева радиаторов уменьшится. Это может быть полезно, если в комнату часто проникает холодный воздух. Например, если это офисное помещение, в которое часто заходят клиенты. В таких случаях радиаторы будут нагревать воздух немного быстрее.
Радиаторы отопления трубчатые
Трубчатые батареи отопления — это классический вариант. Их конструкция выполнена со сваренных между собой стальных труб. Трубчатые радиаторы являются оптимальной альтернативой алюминиевым аналогам. Они также могут использоваться в большинстве систем отопления: закрытых, открытых, низкотемпературных. Подобный результат обеспечивается за счет использования в процессе изготовления специальной стали, которая при толщине в 1 мм способна выдерживать рабочее давление до 12 кгс/см 2 . Следовательно, трубчатые радиаторы можно устанавливать, как в частных домах, так и в квартирах с централизованной подачей теплоносителя.
На сайте интернет магазина сайт Вы можете купить трубчатые радиаторы отопления в Москве от производителей Arbonia, Zehnder Charleston и Irsap Tesi.
Трубчатые радиаторы Arbonia
Модельный ряд батарей отопления Арбония представляют изделия, которые отлично подойдут для использования в квартирах или частных домах, школах, ресторанах и прочих общественных местах.
Ширина одной секции трубчатого радиатора Arbonia составляет 4,5 см, а количество труб — от 2 до 6. Верхний и нижний коллектор изготовлен из прессованной стали. Высота батарей колеблется в диапазоне от 18 см до 3 м.
В зависимости от способа подключения, трубчатые батареи отопления Арбония бывают нижние и боковые.
Трубчатые радиаторы Zehnder Charleston
Трубчатые батареи отопления Зендер — это первые радиаторы такого форм-фактора. Дебютные модели устройств были выпущенные в 1930 году.
Трубчатые радиаторы Zehnder Charleston производятся в пяти вариантах, разница между которыми заключена в количестве обогреваемых труб на одну секцию: от 2 до 6.
Минимальная длина батареи составляет 9,2 см, а максимальная — 3 м. При этом их высота начинается от 19 см и заканчивается 3 м. Столь значительный диапазон габаритов трубчатых радиаторов Zehnder Charleston позволяет каждому подобрать подходящую модель под конкретные условия эксплуатации и систему отопления.
Трубчатые радиаторы Irsap Tesi
Батареи отопления Ирсан Теси представлены исключительно с боковым типом подключения, что влечет за собой некоторые ограничения по их монтажу. Секции радиатора обладают традиционной шириной для этого типа устройств в 4,5 см. Высота батарей отличается ограниченным диапазоном: от 36,7 см до 56,7 см.
По умолчанию трубчатые радиаторы Irsap Tesi окрашиваются в белую эмаль, однако производитель под заказ выпускает модели в любой цветовой гамме стандарта RAL.
Максимальное рабочее давление для батарей отопления Ирсан Теси составляет 10 кгс/см 2 , что вполне достаточно как для централизованных, так и индивидуальных систем отопления.
Купить трубчатые радиаторы в Москве по выгодной цене можно в интернет магазине
kermi
–
fko
.ru .
Радиаторы отопления биметаллические
Сделан биметаллический тип радиаторов из двух металлов: стального сердечника и оболочки из алюминиевого сплава. Первый материал способствует выдерживанию батареей повышенного давления, которое во многоэтажных системах квартирного отопления достигает 12 кгс/см 2 . Алюминиевый сплав является отличным проводником тепловой энергии от теплоносителя к воздуху помещения. Биметаллические радиаторы отличаются повышенной устойчивостью к коррозии и воздействию различных химических элементов.
Биметаллические радиаторы Rifar
Отечественные батареи отопления Рифар изготовляются с применением уникальной запатентованной технологией сваривания. Она обеспечивает высокую надежность и долговечность конструкции. При этом цена панельных радиаторов в Москве существенно ниже от своих зарубежных аналогов, ведь производственные мощности размещаются на территории России.
Ознакомиться с полным ассортиментом и купить панельные радиаторы отопления Rifar в Москве можно в интернет магазине сайт .
За счет секционной конструкции биметаллических батарей, допускается изменение количества секций непосредственно во время их монтажа.
Радиаторы Global (Батареи отопления Глобал)
Биметаллические батареи отопления Глобал независимо от линейки могут устанавливаться в системах централизованного и индивидуального отопления. Подобная универсальность обеспечивается за счет использования уникальной технологии изготовления радиаторов.
Симбиоз стали и алюминия позволяет добиться уникальных результатов прочности и теплотворности. Так, чтобы изменить температуру радиатора Global, не потребуется ждать пока он нагреется или остынет. Процесс регулировки занимает всего несколько минут.
В зависимости от модификации, биметаллические батареи отопления Глобекс отличаются следующими техническими характеристиками:
●
высота – от 20 до 80 см;
●
размер одной секции – 8 см;
●
рабочее давление до 35 кгс/см 2 ;
●
глубина – 8-9 см.
Срок эксплуатации радиаторов Global – 20 лет, при этом производитель предоставляет собственную гарантию в 10 лет.
Радиаторы Rifar (батареи отопления Рифар)
Биметаллические радиаторы отопления отечественного производства. Аппараты отличаются приемлемой стоимостью. За счет применения особой технологии изготовления, они являются прямыми конкурентами зарубежных производителей отопительной техники.
На сайте компании сайт можно найти четыре линейки батарей Рифар:
●
Радиаторы Rifar Base. Изделия из Базовой линейки являющиеся золотой серединой между ценой и качеством. Как и другие радиаторы компании, они собраны из высококачественных металлов. При этом в состав серии входит три модели радиаторов: Base 200, Base 350 и Base 500, где цифры соответствуют значению мощности в Вт. Для получения максимальной производительности батарей из базовой серии, следует использовать специально подготовленный теплоноситель с минимальным содержанием солей.
●
Радиаторы Rifar Base Ventil. Это модифицированная версия Base серии. Ее единственным отличием выступает наличие дополнительных штуцеров для реализации нижнего соединения с системой отопления.
●
Радиаторы Rifar Monolit. Изготовлены по монолитной технологии. Здесь секции батарей соединяются между собой сваркой, формируя единую конструкцию. Они предназначены для эксплуатации в наиболее суровых условиях. Так, по заявлению производителя, радиаторы Rifar Monolit способны выдержать давление до 150 кгс/см 2 .
●
Радиаторы Rifar Monolit Ventil. Как и в случае с базовой линейкой, «Монолит Вентиль» представляет собой модифицированную версию «Монолит» с дополнительно вмонтированными патрубками для нижнего подключения.
Особенности
Немецкая фирма Kermi была основана в 1960 году. Основной вид производимой продукции – это стальные панельные радиаторы, хотя производитель также известен по душевым кабинам. Однако именно немецкие радиаторы получили широкую популярность не только в Германии, но и по всему миру. Внешний вид немецких батарей понравился и российским покупателям
Немаловажной составляющей успеха стало и качество изделий
Особенности радиаторов заключаются в двух типах подключения, а также в трех разных толщинах металла. Кроме изделий из стали, покупателям доступны биметаллические варианты. Российскому потребителю особенно полюбились изделия, предназначенные для установки в индивидуальных домах и коттеджах. Внешний вид приборов является изысканным, благородным и элегантным. Агрегаты недешевые, но потребители отмечают окупаемость затрат, а также высокую степень комфорта.
Принцип действия любых радиаторов основан на теплоносителе, циркулирующем внутри прибора. Поступающая в радиатор жидкость имеет свойство замедлять движение от прибора к прибору и к тому же остывать. В результате тепла в помещение передается меньше. Главная особенность немецких радиаторов – это повышенные характеристики отдаваемой теплоты. Теплоотдача от лицевой поверхности установленных батарей довольно приличная. Поэтому для автономных систем отопления с невысоким рабочим давлением радиаторы Kermi являются идеальными.
Компания предлагает батареи различных размеров. В продаже представлены в основном модели белого цвета. По утверждению производителя порошковое покрытие изделий экологически чистое. А также утверждается, что это специальное покрытие позволяет лучше удерживать температурные показатели приборов. Декоративные модели, встречающиеся в продаже, отличаются от основной линейки цветом и дизайнерскими особенностями.
Основной вид изделий, выпускаемых Kermi – это панельные радиаторы, состоящие из стальных пластин, соединенных парами. Теплоноситель в таких радиаторах передвигается по каналам, выдавленных способом штамповки. Обычно каналов для циркулирующей жидкости несколько. Один из них расположен вверху, а другой – внизу. Парных пластин в стальном изделии бывает собранно несколько.
Для увеличения отдачи в некоторых моделях присутствуют конвективные ребра – это листы стали гофрированного вида, которые имеют небольшую толщину и обычно привариваются за лицевую панель. Внешне от этого обычно ничего не меняется, а сбоку и сверху изделия снабжаются декором. В некоторых батареях Kermi отличается способ подачи носителя. Технология Therm-X2 считается последовательной и известной. На практике горячая жидкость подается сначала на переднюю часть, затем на последующие. В результате самой горячей получается часть, обращенная в комнаты.
Больший расход теплоты приходится на комнату. Других расходов теплоты при таком подключении намного меньше. На практике батареи Kermi последовательного типа нагревают помещение быстрее, чем прочие виды устройств. Особенное качество нагрева приборы показали при подключенных насосах и коллекторах в системе. Фирма устанавливает на свои приборы регулировочные вентили. Новинка позволяет оптимально сбалансировать стабильную температуру во всех комнатах. В основном стальные радиаторы других производителей поставляются с термостатами, при этом термоголовку нужно докупать отдельно. С радиаторами Kermi добавляется комфорта индивидуальным отопительным системам. Для системы расходуется только выверенное число топлива, что значительно понижает траты.
Кроме последовательного варианта, в батареях Kermi имеется возможность бокового и нижнего варианта. Нижний подвод может быть и левым, и правым, а еще он может находиться по центру. Поэтому развод отопительных труб можно делать так, как удобно, не учитывая особенности отопительного устройства. Установку приборов можно осуществить и после завершения отделки, желательно только заранее укрепить кронштейны на стене. Стоит рассмотреть подробнее технические характеристики основных выпускаемых фирмой видов радиаторов.
Радиаторы отопления алюминиевые
Алюминиевые радиаторы относятся к категории наиболее теплотворных, что обусловлено физическими свойствами материала, из которого батареи изготовлены. Однако не рекомендуется их использование в системах централизованного отопления, что обусловлено повышенными требованиями к кислотности теплоносителя.
Большое сечение межколлекторных труб делает алюминиевые радиаторы отличными заменителями чугуна в системах отопления с естественной циркуляцией теплоносителя.
Алюминий обладает малым удельным весом, что существенно упрощает транспортировку и осуществление монтажа радиаторов на его основе. Эстетические качества алюминиевых радиаторов позволяют осуществлять монтаж практически в любом помещении, независимо от дизайнерской стилизации.
Радиаторы Global (батареи отопления Глобал)
Алюминиевые батареи отопления Глобал в России представлены только двумя линейками: ISEO и VOX. Это обусловлено тем, что именно они наилучшим образом подходят под отечественные отопительные системы.
Серия VOX представляет собой классические секционные алюминиевые радиаторы Global. Несмотря на сборную конструкцию, они рассчитаны на работу под давлением до 16 кгс/см 2 . Высокие показатели теплоотдачи (150 Вт от 35 см секции и 181 от 50 см) позволяют эффективно использовать тепло теплоносителя даже при минимальном количестве секций.
Батареи отопления Глобекс ISEO – это монолитные конструкции, которые предназначены для работы в экстремальных условиях эксплуатации. Они не только отлично выдерживают высокое давление, но и за счет специального фтор-циркониевого слоя менее подвержены коррозии и химическому воздействию. Батареи Глобекс ISEO могут применяться в системах с теплоносителем ненадлежащего качества.
Панельные стальные радиаторы отопления KERMI ThermX2
Сделанные по всем европейским стандартам, они имеют волнистую профильную поверхность, отличаясь невысокой ценой. Подходят они только для закрытой системы отопления. Маленький объем горячей воды вкупе с высокой отдачей тепла делают эти приборы наиболее подходящими для автономного отопления. Причем лучше их использовать в системах, где теплоноситель не является излишне горячим.
Данные радиаторы сделаны по новейшей запатентованной технологии X2, значительно увеличившей эффективность отопительных приборов. Вдвое усилив излучение инфракрасного спектра, эта технология сделала радиаторы весьма комфортными. Ускорилось время нагрева примерно на четверть, а экономия увеличилась на 11%. Смысл принципа X2 состоит в том, что лицевая панель нагревается в первую очередь, и лишь после этого – тыльная. Подробнее об этом смотрите в ниже представленном видео.
Видео: Технические особенности стальных панельных радиаторов Kermi
После соединения панелей в корпус готовое изделие сначала тщательно обезжиривают, затем его фосфатируют. Окончательная отделка происходит методом электростатического окрашивания. Верхний слой краски подвергается обработке при температуре 180 градусов. Благодаря этому он получается прочным. Отливающее блеском покрытие придает батареям нарядный вид.
Сверху и сбоку радиатор имеет экранные решетки. Они позволяют добиться значительного увеличения эффективности передачи тепла – на 60 %. В комплекте идут 4 накладки предназначены для крепления оборудования.
Существуют 2 линейки панельных радиаторов Kermi, которые отличаются между собой местом подключения к тепловой сети. С боковой стороны подключаются радиаторы линейки Kermi ThermX2 Profil-K (FKO). А такие приборы, как Kermi ThermX2 Profil-V (FKV или FTV), предназначены для подключения снизу.
Подключаемые сбоку Kermi ThermX2 Profil-К
Эти радиаторы оснащены конвекторами, а панели их выполнены из двух стальных листов профилированного типа, соединенных сваркой. С боковых сторон имеются экраны, а сверху – накладная решетка типа «гриль». Маркируются радиаторы с боковым типом подключения буквосочетанием FKO. Для присоединения к системе по бокам у прибора Kermi Profil-K FKO имеется четыре патрубка, имеющих внутреннюю резьбу (диаметром 1/2″). Подключать радиатор к трубам можно с любой стороны.
Технические характеристики радиаторов отопления Kermi ThermX2 FKO:
- Присоединительная резьба: 4 х G1/2” (внутр.)
- Высота: 300, 400, 500, 600, 900
- Межосевое расстояние: общая высота минус 50 мм
- Длина: от 400мм до 3000мм
- Глубина: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
- Рабочее давление – 10 атм. (1,0 МПа)
- Опрессовочное давление – 13 атм. (1,3 МПа)
- Макс. температура теплоносителя: 110°C
- Рабочая температура – 95°
Подключаемые снизу Kermi ThermX2 Profil-V
Все эти радиаторы имеют термоклапан, встроенный в конструкцию. Резьба у него правосторонняя, с шагом М30х1,5. Регулятор температуры в комплект поставки не входит, его нужно покупать отдельно. Резьба у патрубка наружная, диаметр ее – 3/4″. Межосевое расстояние составляет 5 см. Такая конструкция предназначена для двухтрубных систем отопления. Если же надо подключиться к однотрубной системе, то приобретают специальную арматуру.
Технические характеристики Kermi ThermX2 FKV:
- Присоединительная резьба: 2 х G3/4” (наруж.),
- Высота радиаторов: 300, 400, 500, 600, 900
- Длина радиаторов: от 400мм до 3000мм
- Расстояние между подводящими трубами: 50мм
- Глубина радиатора: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
- Рабочее давление – 10 атм. (1,0 МПа)
- Опрессовочное давление – 13 атм. (1,3 МПа)
- Максимальная температура теплоносителя: 110°C
- Рабочая температура – 95° С
Кроме способов подключения панельные радиаторы различаются и по типам. Всего Керми производит 5 типов стальных панельных радиаторов:
Тип 10 — однорядная, имеет глубину 6,1 см. Облицовка и конвектор отсутствуют. Изготовляется только по предварительному заказу.
Тип 11 — однорядная, облицованная, глубина – 6,1 см. Имеется один конвектор.
Тип 21 – двухрядная, облицованная, с глубиной 6,4 см. Один конвектор.
Тип 22 – двухрядная, облицованная. Два конвектора.
Тип 33 – трехрядная, облицованная. Три конвектора.
Наиболее популярным и часто используемым является 22 тип.
Стальные приборы
Стальная теплотехника из серии kermi предназначена для сборки систем отопления в частных домах. Но она не рассчитана на условия эксплуатации центральной системы отопления. Ведь стальные радиаторы боятся гидроударов.
Главным преимуществом такого выбора можно считать высокую удельную тепловую мощность. При его изготовлении используется инновационная технология, увеличивающая КПД прибора на 10–12%. Достигается это за счет модернизированной конструкции.
Инновационные технологии
В обычных моделях металлические стальные трубки соединены между собой особой пайкой. По ним пускается теплоноситель, который равномерно прогревает всю площадь батареи. Немецкие производители, изготавливая радиаторы Керми, используют совершенно иной принцип. В них стальные трубки идут двумя рядами. Теплоноситель сначала подается в первый ряд, поэтому прогревается передняя панель. Потом он поступает в задний ряд, прогревая заднюю панель. Благодаря такой циркуляции прибор прогревается гораздо сильнее, поэтому и мощность теплотехники заметно увеличивается.
Учитывая, что к задней панели подается уже охлажденная вода, многие скептики посчитали, что такая конструкция себя не оправдает во время эксплуатации. Но на самом деле все вышло иначе. Задняя панель выступила в роли экрана, который позволил предотвратить любые тепловые потери. При этом на прогрев задней стенки больше не тратится энергия — все уходит в комнату. Поэтому и КПД увеличивается.
Обратите внимание! Особенности описанной конструкции позволили увеличить время нагрева теплотехники практически в 2 раза, а экономия расхода топлива увеличилась на 11%. При этом появилась возможность без снижения мощности уменьшить размеры прибора. Поэтому стальные радиаторы отопления Керми стали компактными
Поэтому стальные радиаторы отопления Керми стали компактными
Поэтому стальные радиаторы отопления Керми стали компактными.
В продаже имеются обычно белые модели, хотя можно найти и декоративные варианты, отличающиеся от основной линейки не только цветом, но и формой, а также дизайном.
Существующие разновидности
Kermi с боковым подключением
Производитель выпускает три модификации теплотехники. Есть однослойные, двухслойные и трехслойные модели, имеющие разные технические характеристики. Количество панелей указывается на маркировке изделий.
Сегодня стальные радиаторы kermi представлены пятью типами:
- 10-й тип имеет одну панель, глубина которой составляет 6,1 см. Конвектор у такой модели отсутствует.
- 11-й тип имеет одну панель с однорядным оребрением, есть один конвектор и специальная облицовка.
- 21-й тип имеет пару панелей и одно оребрение, расположенное между ними. Глубина устройства 6,4 см, есть один конвектор.
- 22-й тип — новая технология: пара панелей и два оребрения. Модель полностью облицована и снабжена двумя конвекторами.
- 33-й тип — последнее ноу-хау, которое отличается тремя панелями и тремя рядами оребрения.
Перечисленные разновидности имеют общие технические характеристики:
Все представленные радиаторы отопления могут иметь высоту от 300 до 900 см. Длина описываемой теплотехники от 40 см до 3м. Допускается рабочее давление в 10 атмосфер. Прессовочный прессинг — 1,3 МПа. Максимально допустимая температура теплоносителя не должна превышать 110 градусов по Цельсию. Допустимая температура воды внутри системы — 95 градусов.
Трубчатый радиатор с клапаном
Каждая модель доукомплектована термоклапаном. Он уже вмонтирован в радиатор. Этот технический элемент имеет правостороннюю резьбу. Терморегулятора в стандартной регуляции нет. Поэтому его придется дополнительно приобретать. Резьба у входной трубы наружная. Такой тип устройства предполагает подключение к системе, состоящей из двух труб. Если в наличии имеется однотрубная система, придется дополнительно приобретать специальные арматурные отводы.
Обратите внимание! Представленные немецкими производителями батареи отопления имеют разные варианты подключения. У каждой модели они свои. Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу
Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу
Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу.
Если необходимо выбрать радиаторы отопления, имеющие боковое подключение, стоит присмотреться к моделям из линейки кermi ThermX2 Profil-K (FKO). Для подключения снизу подойдут варианты из серии кermi ThermX2 Profil-V (FKV или FTV).
