Все, что нужно знать о прокладке кабеля в траншее

Телеинспекция канализации

После того, как монтажные работы завершены, и канализация благополучно используется, может возникнуть необходимость во внутреннем наблюдении.

Для этого используется специальное оборудование в виде мини-камер, способных свободно передвигаться внутри труб.

Изображение, передаваемое на монитор оператора, сохраняется и может быть просмотрено в любое время.

Телеинспекция канализации

Посмотреть телефонную канализацию может понадобиться для выявления образовавшихся засоров, определения трещин и повреждений. Также может понадобиться контроль незаконного врезания в трубы или же банальной оценки выполненных работ строительного характера. С использованием специальной техники всегда можно оценить текущее состояние телефонной канализации и при необходимости оказать техническую поддержку без негативных последствий.

Разрабатываем трассу

Трассу подземной прокладки кабеля от столба к дому вам начертят в проекте и все что вам останется — выполнить все указания. Но при разводке электричества по участку трассу приходится разрабатывать самому. Самый экономный вариант — прямая от одной точки до другой. Но реальная трасса такой практически не бывает. Чаще всего это ломанная линия, так как приходится обходить много препятствий.

Прокладка кабеля в траншее

Как прокладывать трассу

При планировании трассы надо придерживаться следующих правил:

• Избегать пересечения с другими кабелями. Если это невозможно, расстояние между кабелями должно быть не менее 15 см (один расположен выше другого). В месте пересечения на оба проводника надеваются жесткие футляры — из водопроводных пластиковых или асбоцементных труб. На проложенный ранее кабель можно надеть распиленную вдоль асбестовую трубу, затем ее соединить стяжками или скотчем. Учтите, что футляры должны на 1 метр выступать по обеим сторонам от места пересечения.
• При пересечении с водопроводными, канализационными, газовыми трубами расстоянием до кабеля должно быть не менее 0,5 м, если он укладывается без защитной оболочки, и 0,25 м, если в трубе или оболочке. Причем защитная оболочка должна выходить на 2 метра в обе стороны от места пересечения.

• Если прокладка кабеля в земле нужна вдоль трубопроводов (вода, канализация, газ), расстояние до них должно быть не менее 1 метра. При прокладке в трубах расстояние можно уменьшить до 25 см.

• Если подземная трасса электроснабжения идет вдоль теплотрассы, расстояние между ними должно быть не менее 2 метров. Причем теплотрасса должна быть хорошо изолирована.
• Обходить по периметру стоит площадки для парковки, места заезда машин (в том числе асенизаторских). Если обойти их не получается, надо или трассу прокладывать глубже, или использовать жесткий футляр.
• Большие деревья стоит обходить по большому кругу радиусом не менее 2 метров или прокладывать трассу так, чтобы до ствола было 2 метра. Есть еще вариант — на требуемой глубине под деревом вбить трубу длиной не менее 2 метров, через которую провести кабель.
• От места прокладки проводника до кустарников должно быть не менее 0,75 м.
• Если прокладка кабеля в земле должна проходить вдоль фундамента, расстояние до него должно быть не менее 60 см.

При соблюдении всех этих рекомендаций трасса на прямую линию будет не похожа. На участке размечаете ее (колышками, мелом, струйкой песка), еще раз проверяете соответствие требованиям, после чего можно копать траншею.

Рисуем план

После того, как вы примерно представляете себе трассу, перенесите ее на лист бумаги. На этом плане также должны быть основные сооружения, водопровод, канализация и т.п. После того как выкопаете траншею и уложите кабель (до начала засыпки), измеряете расстояние до всех «долгосрочных» объектов и переносите их на план.

Кабели разного назначения можно обозначать разными цветами

Профессионалы называют этот процесс «привязкой к местности». Этот план с расстояниями может впоследствии очень пригодиться — при перепланировке участка, планировании новых построек и т.п. Также он будет если возникнет необходимость ремонта линии передачи. По плану вы восстановите место прохождения трассы.

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ. В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу

Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.

В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.

Классификация труб в соответствии с предельным давлением:

• Легкие (допустимое давление — 0.25 МПа);
• Среднелегкие (допустимое давление — 0.4 МПа);
• Средние (допустимое давление — 0.6 МПа);
• Тяжелые (допустимое давление — 1 МПа).

Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.

Маркировки труб:

• «Л» — легкая;
• «СЛ» — среднелегкая;
• «С» — средняя;
•  «ОС» — среднеоблегченная;
• «СТ» — среднетяжелая;
• «Т» — тяжелая.

Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.

Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.

Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.

Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.

Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.

Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.

Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.

Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.

Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки

2.1.31. Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:

• голубого цвета — для обозначения нулевого рабочего или среднего проводника электрической сети;
• двухцветной комбинации зелено-желтого цвета — для обозначения защитного или нулевого защитного проводника;
• двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже — для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
• черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета — для обозначения фазного проводника.

2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

2.1.33. Выбор видов электропроводки, выбор проводов и кабелей и способа их прокладки следует осуществлять в соответствии с табл. 2.1.2.

Делаем своими руками

Если вы считаете, что сами справитесь со всеми работами, то придется распланировать проводимый процесс. Итак, наша задача провести монтаж кабеля на дачном участке под землей своими руками. Начнем с того, что переход кабеля под землю может производиться от воздушной линии или от общего распределительного щита, который чаще всего устанавливается на стене.

Чаще всего для подземной проводки используется бронированный кабель. К примеру, ВБбШв. Это кабель медного исполнения, который имеет разную площадь сечения. Кстати, перед тем как закупать провода, необходимо точно рассчитать, какую токовую нагрузку они будут выдерживать. Если бюджет проводимых электромонтажных работ ограничен, то вместо бронированного кабеля можно использовать обычный, к примеру, ВВГнг. Он просто дешевле в виду отсутствие бронированной оплетки.

Условия подземной прокладки

• Вертикальный участок от щита до поверхности грунта можно комплектовать металлической трубой или уголком.
• В горизонтальных участках используются пластиковые трубы. И в данном случае длина ответвления не имеет никакого значения, потому что трубы можно соединять между собой в любую длину.

Внимание! Высота закрытого вертикального участка не должна быть меньше 1,8 метра

• Что касается укладки кабеля под дорогами, то в данном случае используются или металлические трубы, или асбестовые.
• Выкапываемые траншеи должны быть глубиною не меньше 70 см. При этом дно обязательно засыпается песчаным слоем толщиною 10 см. Если кабель для прокладки в земле на даче укладывается вне трубы, то после установки он также засыпается песком. При этом толщина второго слоя над кабелем должна быть не меньше 10 см.
• Вход в дом должен проводиться через специальную металлическую муфту, если проводка проходит через стену. Если через фундамент, то укладывается металлическая труба. Этот элемент необходим лишь для того, чтобы усадка дома и фундамента не привели к повреждению электрической проводки.

Бестраншейная прокладка

Этот вид монтажа кабеля также используется для сооружения ответвления на дачном участке. Таким способом приходится преодолевать препятствия, или если дом простроен на скальном грунте.

Есть в этой категории ответвлений один способ, которым сегодня пользуются многие дачники. Называют его проколом. Конечно, это не тот прокол, который делается спецтехникой. Данный процесс проводится вручную при помощи трубы и кувалды, поэтому тот, кто будет делать прокол на вашем участке, должен обладать огромной силой и выдержкой. Как делается прокол вручную?

• Первым дело с двух сторон препятствия выкапываются ямки, которые будут расположены на одной оси прокола.
• На конце трубы вырезаются зубья, то есть, конец будет в виде короны. Это сделать можно болгаркой. В данном случае диаметр трубы подбирается под диаметр кабеля, но он не должен быть меньше 20 мм.
• Труба устанавливается в ямку с одной стороны препятствия короной вперед. Затем по ней с обратной стороны надо бить кувалдой.
• Через каждые полметра трубу вынимают и промывают внутреннюю полость под напором воды. Если грунт песчаный, то можно обойтись и без воды, простукивая стенки трубы молотком.
• Если длина куска трубы не хватает, чтобы пробить грунт до второй ямки, к ней приваривается еще один кусок, который скрепляется дополнительно арматурой.
• Как только зубья короны появились с противоположной стороны, процесс можно прекратить. Корона отрезается, также отрезается и часть трубы, торчащей с противоположной стороны. Сама же труба остается в месте прокола, она будет выполнять защитные функции.

Детализация действий

Новичку следует запомнить некоторые детали процесса:

Места соединений заправляют в муфты. Их расположение отмечают на плане.
Сначала насыпают слой просеянного песка толщиной 10 см и притаптывают. Песчаная подушка сверху и снизу защищает кабель от повреждения.
Сверху стелят сигнальную ленту

Она имеет яркий цвет и предупредительную надпись «Осторожно кабель».
Для высоковольтной магистрали над слоем грунта устанавливают защиту из кирпича или железобетонных плит.
Сигнальную ленту не разрешается укладывать прямо на кабель. Расстояние от провода до сигнальной ленты в вертикальной плоскости не менее 25 см.
Если кабелей несколько, то сигнальная лента располагается над каждым из них.
Необходимо проверить изоляционный слой на утечку тока измерением сопротивления.
Только после проверки можно окончательно засыпать траншею и подключать потребителей.
Землю насыпают в траншею, удаляют посторонние включения

Почву расправляют и утрамбовывают.
Засыпают траншею выше уровня грунта исходя из того, что после дождей земля осядет и уплотнится.

Траншея засыпается выше грунта

Допускаемые и обязательные факторы по прокладке кабеля

Устройство кабеля в траншее предусматривает соблюдение определённых требований по безопасности прокладываемых сетей проводимых в конкретных условиях.

Кабели, которые устраиваются в земле, преимущественно защищены бронированной оболочкой. Это в основном является ответом на вопрос, какой кабель лучше. В траншею по понятным причинам наилучшим вариантов является металлическая оболочка, защищающая сеть от различных негативных влияний, и одновременно и от негативного фактора химических воздействий.

Глубину закладки кабельных сетей рассчитывают от нижней отметки проведения сети до верха отметки планировки (поверхности). Для каждого параметра напряжения материала рассчитывается определённая глубина заложения. Например:

• при данных напряжения кабельной сети до 20 кВ., отметка её прокладки в траншее должна составлять не менее 0,7 м. В местах где при проведении сетей высота траншеи составит 1-1,2 м. требования по защите от механических повреждений не предъявляются.
• для сетей под напряжением в 35 кВ. параметр высоты составляет 1 м. В качестве защиты при таком положении, должны использоваться железобетонные плиты, толщина которых составляет не менее 50 мм
•  для так называемой маслонаполненной кабельной линии с напряжением до 220 кВ., высоту траншей определяют в параметрах не менее 1,5 м.

Определяя протяжённость устраиваемого кабеля обязательно стоит учесть, что для того что бы компенсировать возникшие в определённый сезон температурные изменения и в следствии этого движения грунта, обозначенных как механические напряжения, кабельные линии в траншеях прокладывают по типу волны (змейкой). Благодаря такому приёму их длина увеличивается их на 1-2 процента.

Проводка под землей на даче

В случае, если провода идут внутрь построек, то вам потребуется траншея глубиной около 75 сантиметров. Для внешнего освещения глубину можно уменьшить на 20–25 сантиметров. В месте прокладки не должно быть предметов, способных нарушить изоляцию проводов. На дне нужно сделать специальную «подушку» из песка, глубиной в четверть штыка лопаты.

На даче лучше всего использовать силовые кабели ВВГ. Так как они не требуют дополнительной защиты от влаги. Толщина сечения не менее 4 миллиметров.

По возможности рекомендуется укладывать провода в полиэтиленовые трубы.

Перед началом работ проверьте качество изоляции на предмет трещин и проколов. Если оболочка цела, то можно приступить к укладке. Внутри трубы провода должны лежать свободно, без натяжения.

После того, как укладка кабеля в траншею будет выполнена, засыпьте его песком так, чтобы он полностью скрылся. Далее положите небольшой слой грунта и поместите поверх него сигнальную ленту. Затем можно засыпать яму полностью.

Нюансы и рекомендации

Перед началом монтажных работ рекомендуется изучить следующие нюансы и рекомендации:

Стоит проверить, нет ли пересечений трассы с инженерными сетями

Все необходимые данные можно получить после изучения геоподосновы прокладываемой трассы;
Важно, чтобы в месте прокладки отсутствовали коммуникационные сети, иначе в процессе копки можно их повредить;
Не стоит забывать, что глубина зависит от типа местности, в которой она будет проходить;
Если прокладка запланирована под автомобильной дорогой, то глубина должна быть не меньше 1,25 метра;
Если кабель устанавливается под газоном, то можно выкапывать яму с глубиной до 90 см.

Во время копки стоит учитывать важные условия, желательно чтобы под землей не пролегали инженерные коммуникации, иначе можно их повредить

При расчете габаритов ямы необходимо брать во внимание размеры проводов, их количество, использование защитной оболочки, тип местности, вид почвы

Требования к монтажу электропроводки в деревянном доме

В домах из сруба правильная проводка электротрасс имеет огромное значение, ведь дерево – это легковоспламеняемый материал. Поэтому, все требования по монтажу электропроводки в деревянном доме связаны, в первую очередь, с обеспечением надлежащей пожаробезопасности.

При обустройстве электропроводки в деревянном доме специалисты рекомендуют выбирать провода и кабеля, которые не поддерживают горение

Исходя из этого, при монтаже электропроводки в доме из дерева необходимо:

• Выбирать для проводки токопроводящие провода и кабеля не поддерживающие горение (с индексом «НГ») и обладающие пониженным дымовыделением (индекс «LS»). При этом, вести провода через деревянные перегородки следует при помощи металлических проходных гильз.
• Прокладывать провода в металлических каналах, соединенных методом сварки или с помощью болтовых креплений с электропроводностью. При этом, всегда необходимо заземлять металлический контур.
• Для защиты открытой электропроводки следует использовать гидроизоляцию, теплоизоляционные материалы. При этом, монтировать трассы советуют под углом, чтобы избежать обильного скопления конденсата на коробах.

Кроме того, скрытые токопроводящие провода и электрооборудование необходимо располагать в защитных коробах из несгораемых материалов.

Бронированный кабель прокладка

После изучения особенностей проведения электротехнических мероприятий, приобретения бронированного кабеля для прокладки к дому, расходных материалов можно переходить непосредственно к монтажу.

Подготовка траншеи (бронированный кабель прокладка в земле)

Первым делом составляют план трассы, наносят на него расстояния до ближайших строений, деревьев, кустов. Затем схему переносят на территорию, размечая колышками границы канавы. Стандартная глубина траншеи – 0,7 м, ширина при укладке одного провода – 0,2-0,3 м.

План обязательно сохраняют. По окончании работ можно сфотографировать расположение электросетей на участке.

Выкопав канаву на глубину прокладки кабеля связи в земле, удаляют куски металла, стекла, крупные камни, все, что может повредить проводку. Дно выравнивают, тщательно утрамбовывают, затем насыпают слой песка 5-10 см. Подойдет обычный карьерный песок, который предварительно просеивают.

Прокладка кабелей в лотках из бетона или железобетона усложняет процесс, но значительно упрощает ремонт. Прочная оболочка надежно прячет проводку от повреждений, влияния негативных факторов. Однако осуществляя все этапы своими руками, этот способ используют редко из-за его трудоемкости и значительного удорожания проекта.

Прокладка кабеля в траншее

Укладка электрокабеля (бронированный кабель прокладка в земле)

Предварительно подготавливают и надевают футляры. Если они нужны только в 1-2-х местах, то можно их сделать из асбестоцементной трубы. Ее предварительно разрезают, укладывают на намеченном участке. После укладки провода трубы соединяют. Монтаж на подготовленную песчаную подушку ведут не «в натяг», без перегибов. Обязательно должны быть небольшие волнообразные извивы провода.

Узнайте виды электропроводки для прокладки в земле.

Свободная укладка электропроводки позволит сохранить целостность при подвижках грунта или резкой смене погоды.

Мегомметром проверяют целостность силовой линии и отсутствие короткого замыкания. Чтобы после испытания снять заряд с провода, его соединяют с броней и замыкают на землю. При большой длине проводки заряд может оказаться большим. Поэтому обязательно пользоваться защитными средствами: резиновым ковриком, сапогами, перчатками. При отсутствии мегомметра жилы можно прозвонить тестером или мультиметром. Обнаруженные повреждения следует устранить.

Если предусматривается применение трубы гофрированной для прокладки кабеля в земле, следует приобрести гофру красного цвета. Также можно использовать ПНД трубы для сетей разного назначения. Если глубина промерзания превышает размер канавы, трубу для защиты дополнительно закрепляют ко дну траншеи. Прокладку кабелей в лотках предусматривают, если напряжение выше 35 кВ. Также их можно применять для любых сетей, чтобы обеспечить максимальную сохранность.

Траншею равномерно засыпают песком слоем 15 см, утрамбовывают ногами. Сверху располагают сигнальную ленту, удостоверившись, что надпись расположена сверху. Проводят окончательную засыпку грунтом, оставляя небольшой горбик, выполняют контрольный замер мегомметром.

В зимнее время допускается проведение электромонтажных работ, но с соблюдением определенных правил:

• проводник перед укладкой выдерживают при положительных температурах;
• его следует быстро уложить: при температуре до 10 градусов мороза – максимум за час, ниже 10 – за 40 минут, ниже 20 – полчаса.
• без подогрева возможна укладка до минус 5 градусов, а также проводки со специальной оболочкой.

Как сделать ввод в дом

При прокладке электрокабеля подземным способом правила запрещают подводить его в дом под фундаментом. Это относится и к малозаглубленным ленточным фундаментам. На этапе строительства предусматривают для подведения коммуникаций закладной элемент из отрезка трубы, выступающего на 60 см с обеих сторон.

Трубу используют асбоцементную или металлическую.

Труба асбестоцементная БНТ

Диаметр выбирается больше в 4 раза от сечения подводного кабеля. Место вставки трубы герметизируют раствором или строительной пеной.

При отсутствии закладной трубы сверлят отверстие и устанавливают подходящую трубу с учетом тех же требований.

Чтобы не нарушать монолитность фундамента на даче, допускается поднять кабель над землей, пропустив в стальную трубу. Кабель выводят на уровень вводного шкафа и устанавливают закладной элемент в стене аналогичным способом.

Правильный выбор кабеля для выполнения работ и четкое соблюдение требований является основой безопасной и продолжительной эксплуатации подводящей магистрали.

Ввод кабеля в дом и подключение к столбу

Ввод подземной электрической линии в строение можно выполнить различными способами, но ПУЭ запрещает прокладывать ее непосредственно через фундамент, без использования дополнительных конструктивных элементов. Существуют следующие методы подключения внутренней проводки к подземному кабелю.

1. В строении с подвалом пробивают отверстие в фундаменте и замуровывают в него отрезок металлической трубы соответствующего диаметра. Длинна трубы должна быть чуть больше толщины фундамента. Через нее протягивают кабель, а внутреннее пространство конструкции заполняют герметизирующим веществом: цементным раствором, монтажной пеной и так далее.
2. В точке ввода устанавливают металлическую трубу, изогнутую в двух местах с соответствующими размерами. Через эту конструкцию пропускают электрический кабель и на необходимой высоте заводят его в дом через внешнюю стену. Радиус изгиба трубы должен быть не менее 10 ее внешних диаметров, что необходимо для исключения повреждения проводника.
3. Малозаглубленный фундамент можно обойти проложив линию под ним на глубине 50 см от нижнего края, предварительно уложив металлическую трубу и пропустив через нее кабель. Ввод осуществляется через пол строения. Со свайным фундаментом все значительно проще. Траншею прокладывают до точки ввода, пробивают отверстие в перекрытии и заводят линию в дом.

Подключение подземных кабельных линий к столбу электропередач затруднений не вызовет. Энергетики не предъявляют к этому этапу прокладки кабеля под землей особых требований. Верхняя часть участка подключения, от электрических проводов до щитка с оборудованием должна быть заключена в гофрированную пластиковую трубу, а нижняя на усмотрение пользователя. Конечно, ее желательно пропустить через изогнутую металлическую трубу, для исключения случайного повреждения, но по нормам ПУЭ это не является обязательным требованием.

Как выбрать витую пару для квартиры

Для компьютерной сети квартиры разумным выбором будет кабель витая пара из 4 пар, всего 8 жил. Использование двух парного кабеля не дает возможностей расширению сети и не подходит под некоторые протоколы.

При покупке кабеля, используйте эти советы:

1. Кабель витая пара нельзя соединять скруткой или подобными соединениями, подходящими для нормальной электропроводки. Для их соединения, которого нужно в квартире избегать, нужно использовать переходники, или репитеры.

Переходники ослабляют (ухудшают) сигнал. Репитеры, требуют питания и стоят денег. Поэтому кабель нужно брать от устройства до устройства, а лучше бухтой с запасом.

2. Класс кабеля лучше выбрать 5-й. Чем выше класс кабеля витая пара, тем качественнее передача сигнала.

3. Экранирование кабеля не обязательный, но желательный параметр для выбора витой пары.

4. Каждая жила кабеля должна быть однопроволочной, как на фото.

Выбор проводов

Для квартирной электропроводки применяются провода и кабели с одно,- или многопроволочными жилами, выполненные из меди или алюминия с учетом того, что максимальная токовая нагрузка через них не будет превышать максимально допустимую, определяемую способом прокладки, материалом и сечением жил.

Электропроводка в квартире своими руками

Хоть правилами и разрешается использование в качестве электрической проводки алюминиевых проводов, делать это не рекомендуется по таким соображениям:

• Алюминий имеет меньшие допустимые токи и более высокое омическое сопротивление. Из-за этого провода нужны большего сечения, чем медные;
• Такие провода менее прочны в механическом отношении. В местах перегибов или при неправильной зачистке изоляции алюминиевая жила очень легко переламывается;
• При монтаже электрических устройств, розеток, выключателей провод из алюминия в клеммах имеет свойство с течением времени «течь», то есть изменять свою форму. Это приводит к расслаблению контакта и повышению переходного сопротивления. Из-за этого клеммы устройств начинают перегреваться, что приводит к еще большей деформации алюминиевых жил и, в конечном итоге, к перегоранию в месте контакта;
• Невозможна пайка алюминиевых проводов;
• Самые большие проблемы возникают при необходимости соединения медных и алюминиевых проводников.

Единственный плюс алюминиевых проводов – меньшая стоимость. Электропроводка, проведенная в домах старой постройки, по большей части, алюминиевая и требует полной замены.

Чтобы провести цепи освещения, достаточно двухжильного провода, но для подключения розеток требуется использовать специальный трехжильный кабель, одна из жил которого имеет двухцветную окраску – желтую с зеленой полосой. Эта жила используется для подключения к клеммам заземления в современных розетках. Современные осветительные приборы зачастую также снабжаются клеммами для подключения провода заземления.

Важно! Никогда не используйте желто-зеленую жилу для подачи питания на устройства, независимо от того, что будет идти по ней: фаза или ноль!

Жила заземления

Среди множества марок кабелей для электропроводки большой популярностью пользуется кабель типа ВВГнг. Данный тип кабеля выполняется поливинилхлоридной общей изоляцией и каждой жилы в отдельности. Жилы могут быть одно,- и многопроволочными. Символы «нг» говорят о пониженной горючести кабеля. Еще лучше вариант – кабель ВВГнгls с пониженным дымовыделением, правда, он несколько дороже, но если есть возможность, то лучше приобрести именно его.

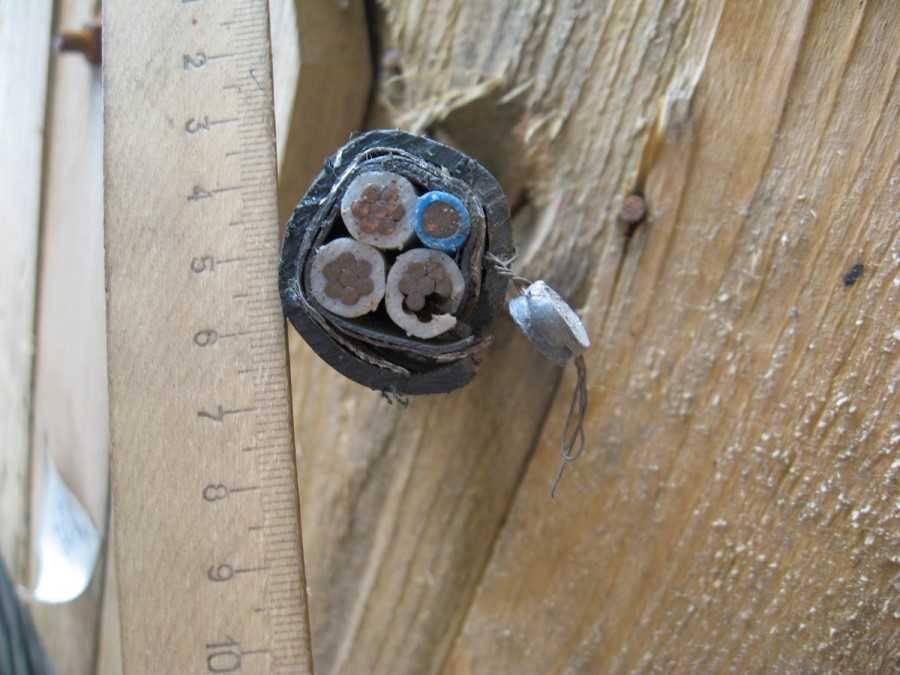

Кабель ВВГ
