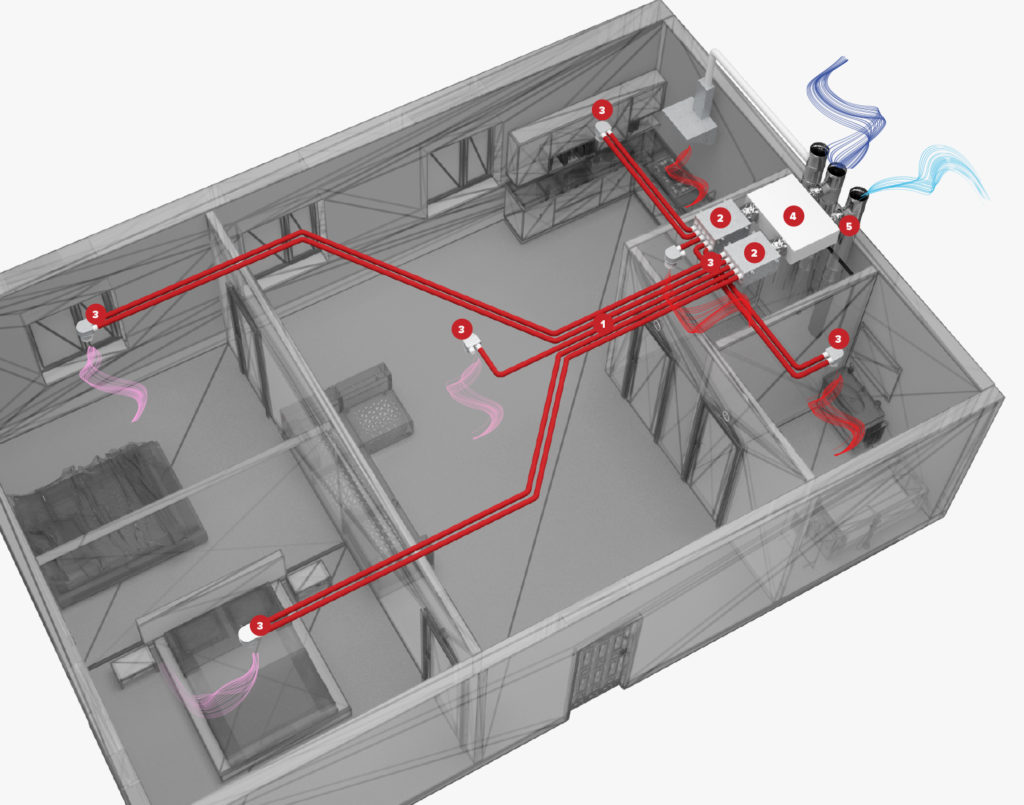

Как установить приточно-вытяжную вентиляцию?

Какие формулы используют в расчетах

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.

Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.

Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.

В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.

Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

Оконные и настенные клапаны для дома

Настенные и оконные клапаны являются одним из простых способов организовать приточную вентиляцию для частного коттеджа или другого жилья. Они не требуют больших затрат при монтаже и специального инструмента.

Устройства оконной и стеновой вентиляции.

На рынке бывают приборы таких типов:

• механические;
• «гигрорегулируемые».

Механические устройства оснащены регулятором подачи приточного воздуха. Его можно и полностью перекрыть. Некоторые из настенных моделей (например, Vents) оснащены солнечной батареей, которая питает небольшой вентилятор. Это позволяет увеличить объем притока. Некоторые модели фирмы Aereco изменяют сечение, через которое подается воздух в дом, с изменением уровня относительной влажности. При его повышении клапан открывается, и количество влаги в воздухе уменьшается.

Эта вентиляция простая и дешевая, но есть и минусы. Они связаны с тем, что система относится к типу с естественным побуждением движения воздуха. Такая приточная вентиляция дома связана с качеством работы вытяжки. Если она недостаточного уровня, то и воздухообмен может прекратиться.

Монтаж

Теперь разберем некоторые аспекты монтажа вентиляционной системы, мы уже указывали некоторые моменты в нашей статье, но теперь более подробно разберем вопрос с прокладкой отверстий в стене, штроб и т.п.

Приступаем:

• Оцениваем стену и подбираем место для пробуривания отверстия. Для того чтобы качественно выполнить отверстие, необходимо выделить участок стены 1,5х1,5 м. Это, так называемый, буфер безопасности – с помощью специального прибора необходимо определиться, что под штукатуркой отсутствуют любые коммуникации в том числе и арматура в месте пробуривания.
• Подготовка бура к работе. Оборудование, которое используется для пробуривания бетонных стен под вентиляционные продухи, куда монтируются клапана, тяжелое и громоздкое. Вес оборудования может достигать 2 центнер.

Важно! Подъем оборудования на необходимый этаж зачастую может занять до 1/3 суммарных усилий на изготовление отверстия.

Бурение отверстия и канала, комплектация воздуховодом. Устройство для алмазного бурения – это сложный технологический агрегат, его использование лучше доверить специально обученным профессионалам

Мы не станем заострять внимание на этом этапе, так ка если Вы имеет нужные навыки, то лишние советы вам не нужны

Оптимальная величина вентканала для приточной вентиляции варьируется от 100 до 125 мм предельными значениями. Для проводки таких каналов отверстие должно быть соответственно 112 или 132 мм. отверстие под канал изолируется от теплопотерь и шума, – для этого используются специальные полимерные вставки. Все щели промазываются силиконовым герметиком. Также канал оснащается базовым фильтром, а выходное отверстие закрывается защитно-декоративной решеткой под дизайн фасада.

Монтаж и наладка вентсистемы. Сначала производится монтаж крепежных элементов, которые поставляются в комплектации к конкретному изделию и служат для удержания всей конструкции. Чаще всего для крепления используются анкерные болты, но также могут быть использованы специальные монтажные рамы или лонжероны.

Все электроприборы подключаются по современному стандарту, который подразумевает сокрытие электропроводки под слоем облицовки в стенах. Для этого используются штробы, контактные клеммы и кембрики для соединения.

Важно! Вариант скрытой проводки электропитания возможен только в период черновой отделки и ремонта, после нанесения облицовки штробление стен нецелесообразно.

Тестирование на работоспособность. Тестирование производится в режиме максимальной производительности, после запуска производится замер параметров – скорости движения воздуха, следовательно и кратности воздухообмена.

Как правило максимальное время обустройства не превышает 3-5 часов в зависимости от сложности и индивидуальных нюансов помещения.

Составление проекта

Понять, как сделать вентиляцию в комнате своими руками, несложно. Главным условием успешного монтажа является составление качественного проект будущей системы.

Он состоит из нескольких этапов:

1. Расчет точных показателей кратности воздухообмена.
2. Сопоставление полученных параметров с планировкой помещения.
3. Планировка разводки воздуховода на каждом этаже и в потолочной зоне.

Эксперты рекомендуют придерживаться следующих пропорций подачи воздуха: 3м3/час на каждый квадратный метр комнаты. Чтобы определить требуемую мощность приточного узла, достаточно умножить площадь на 3.

Кроме классического оборудования, на рынке продаются комбинированные модели, совмещающие сразу несколько местных функций. В их числе:

• Вентиляция и кондиционирование. Такие системы способны выполнять качественный воздухообмен с последующим охлаждением воздушных масс. Для полноценной работы установки необходимо обустраивать дополнительную охлаждающую секцию, которая соединена с холодильным механизмом.

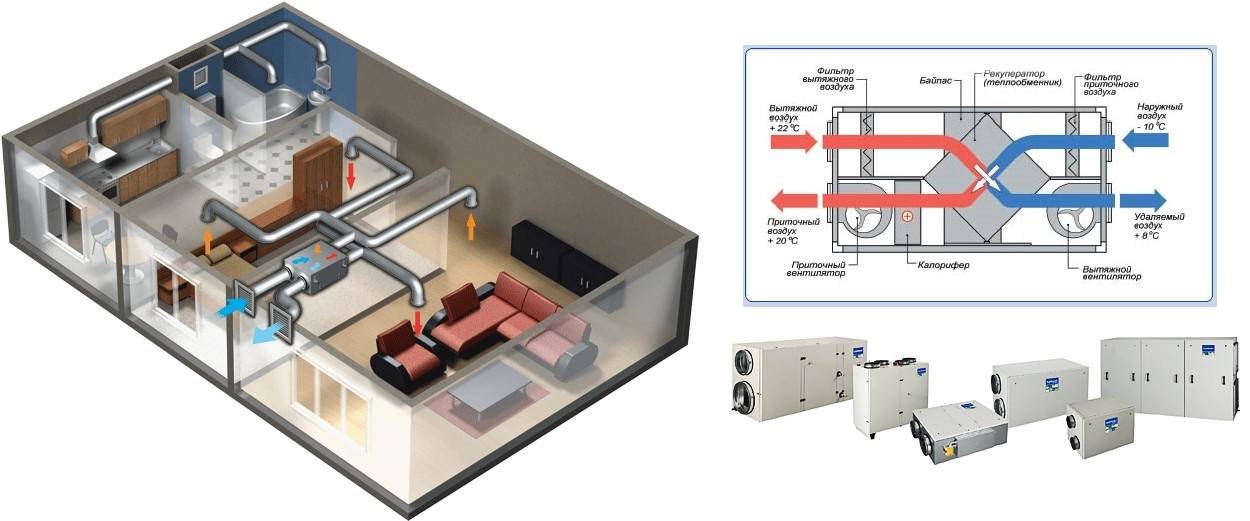

• Вентиляция и отопление. В таком случае необходимо установить рекуператор — специальный контроллер, проводящий два воздушных потока. С его помощью можно достичь максимальной экономии электрической энергии.

Конечные показатели стоимости определяются следующими условиями:

• Размеры квартиры и ее целевое назначение.
• Число жильцов.
• Размещение жилья по отношению к сторонам света.
• Размер и количество оконных проемов.

Сопоставив все перечисленные параметры, можно упростить выбор оборудования при установке вентиляции своими усилиями. К примеру, среднестатистическая цена обустройства системы в двухкомнатной квартире с несколькими окнами, которые выходят на северную сторону, будет составлять около 40 тысяч рублей.

Естественная приточно-вытяжная вентиляция. Как работает естественная вентиляция?

Естественная (природная) система вентиляции характеризуется тем, что замена воздуха в помещении или группе помещений происходит под действием гравитационного давления и ветрового воздействия на здание.

Обычно внутри помещения воздух теплее наружного, он становится более разряжённым, более лёгким, поэтому поднимается кверху и выходит через вентканалы на улицу. В помещении появляется разряжение, и более тяжёлый воздух извне через ограждающие конструкции проникает в жилище. Под действием силы гравитации он стремится книзу и оказывает давление на восходящие потоки, вытесняя отработанный воздух. Так появляется гравитационное давление, без которого естественная вентиляция существовать не может. Ветер в свою очередь помогает этой циркуляции. Чем больше разница температур внутри и снаружи помещения, чем больше скорость ветра, тем больше воздуха попадает вовнутрь.

Не один десяток лет такая система применялась в квартирах советской постройки 1930-1980 годов, где приток осуществлялся посредством инфильтрации, через конструкции, пропускающие большое количество воздуха — деревянные окна, пористые материалы наружных стен, неплотно закрывающиеся входные двери. Величина инфильтрации в старых квартирах составляет кратность замены воздуха 0,5–0,75, что зависит от степени уплотнения щелей. Напомним, что для жилых комнат (спальня, гостиная, кабинет…) по нормам требуется, чтобы за один час происходила минимум однократная замена воздуха. Очевидна необходимость увеличения воздухообмена, что достигается проветриванием — открыванием форточек, фрамуг, дверей (неорганизованная вентиляция). По сути, вся эта система является вытяжной канальной с естественным побуждением, так как устройства специальных приточных проемов не предполагалось. Вытяжка такой вентиляции осуществляется через вертикальные вентканалы, входы в которые расположены на кухне и санузле.

Сила гравитационного давления, которая выталкивает воздух наружу, во многом зависит и от расстояния между вентиляционными решётками, расположенными в помещении, до верха шахты. На нижних этажах многоквартирных домов обычно гравитационное давление сильнее из-за большей высоты вертикального канала. Если тяга в вентканале вашей квартиры слабая или происходит так называемое «опрокидывание тяги», то загрязнённый воздух из соседских квартир может перетекать к вам. В таком случае может помочь установка вентилятора с обратным клапаном или решётки с жалюзями, автоматически закрывающимися при обратной тяге. Проверить силу тяги можно, поднеся зажжённую спичку к вытяжному проёму. Если пламя не отклоняется в сторону канала, то возможно он забит, например листьями, и требуется чистка.

Естественная вентиляция может включать в себя и короткие горизонтальные воздуховоды, которые выводятся в определённых зонах помещения на стенах не ниже 500 мм от потолка или на самом потолке. Выходы вытяжных каналов закрываются жалюзийными решётками.

Вертикальные вытяжные каналы естественной вентиляции обычно выполняются в виде шахт из кирпича или специальных бетонных блоков. Минимально допустимый размер таких каналов составляет 130×130 мм. Между соседними шахтами должна быть перегородка толщиной 130 мм. Допускается изготовление сборных воздуховодов из негорючих материалов. На чердаке их стенки обязательно утепляют, что препятствует образованию конденсата. Вытяжные каналы выводятся над кровлей, не менее 500 мм выше конька. Сверху вытяжная шахта накрывается дефлектором — специальной насадкой, усиливающей тягу воздуха.

Расчет вытяжной вентиляции

вытяжной вентилятор

Расчет вытяжной и приточной вентиляции промышленных помещений начинается с выявления источников ядовитых или взрывоопасных выделений. Далее рассчитывается расход приточного и вытяжного воздуха, достаточного для обеспечения санитарных норм. Если в помещении нет источников вредных веществ, расчет вытяжной вентиляции ограничивается формулой:

O=m * n,

здесь: О – объем воздуха, регламентированный санитарными нормами; m – расход свежего воздуха на одного рабочего в час; n – количество сотрудников.

Величина m определяется СНиП на каждого сотрудника:

• при наличии проветривателей m=30 кубометров в час;
• без притока воздуха m=60 кубометров в час.

Зачастую вредные вещества выделяются по всему объему цеха и необходимо уменьшить их концентрацию до ПДК в месте нахождения людей, после чего отвести с помощью механической вытяжной вентиляции. Нормы ПДК можно найти в специальной литературе, для каждого вредного вещества существует свой порог. Рассчитаем объем свежего воздуха, необходимый для разбавления до ПДК:

О=Мв\(Ко-Кп),

здесь: Мв – вес вредного вещества, поступающего в воздух за 1 час; Ко – удельная концентрация вредного вещества в воздухе помещения; Кп – концентрация вредного вещества в приточке. Зная необходимый объем воздуха, можно подобрать мощность двигателя для вытяжной вентиляции.

Если в цеху выделяется несколько вредных веществ, расчеты выполняются по каждому из них отдельно и потом суммируются. Для определения общего воздушного баланса помещения складываются расходы всех местных вытяжных вентиляций для пайки и суммарный приток.

Чтобы определить количество приточного воздуха, рассчитываем излишки теплоты:

W=Ol + [3,6q – c * Ol(Tr – Tp)/c(T1-Tp)],

здесь: Ol – объем удаляемого локальными вытяжками воздуха; q – количество тепла, выделяемого станками и продукцией; c – теплоемкость, берется из справочника, равняется 1,2; Tr – температура удаляемого из рабочей зоны воздуха; Tp – температура притока; T1 – температура удаляемого из всего помещения воздуха.

Естественного типа

расчет вентиляции для жилых домов

Рассмотрим, как рассчитать вытяжную вентиляцию естественного типа. При таком виде воздухообмена отработанный воздух вытягивается через шахты. На его смену через специально оборудованные или стихийно возникающие щели поступает свежий воздух с улицы.

Рассчитываем разность давлений на концах вытяжного канала в Паскалях:

∆H=g*L(Ωh-Ωb),

здесь: g – 9,8 – ускорение свободного падения, L – длина воздуховода, Ωh – плотность воздуха на улице, Ωb – плотность воздуха в воздуховоде.

При аэрации в помещение проникает количество воздуха, определяемое по формуле:

O=3,6*Q/(tv–tp),

здесь: 3,6 – удельная теплоемкость, Q – суммарный теплоприток, tv – температура выдува, tp – температура притока.

Для самого длинного воздуховода рассчитывается потеря давления, равная суммарной потере давлений всех отрезков.

На одном участке потеря давления вычисляется так:

P=r*L + z,

здесь r – потеря давления на отрезке, L – длинна отрезка воздуховода, z – потери от сопротивления.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

Проектирование и расчет вентиляционной системы

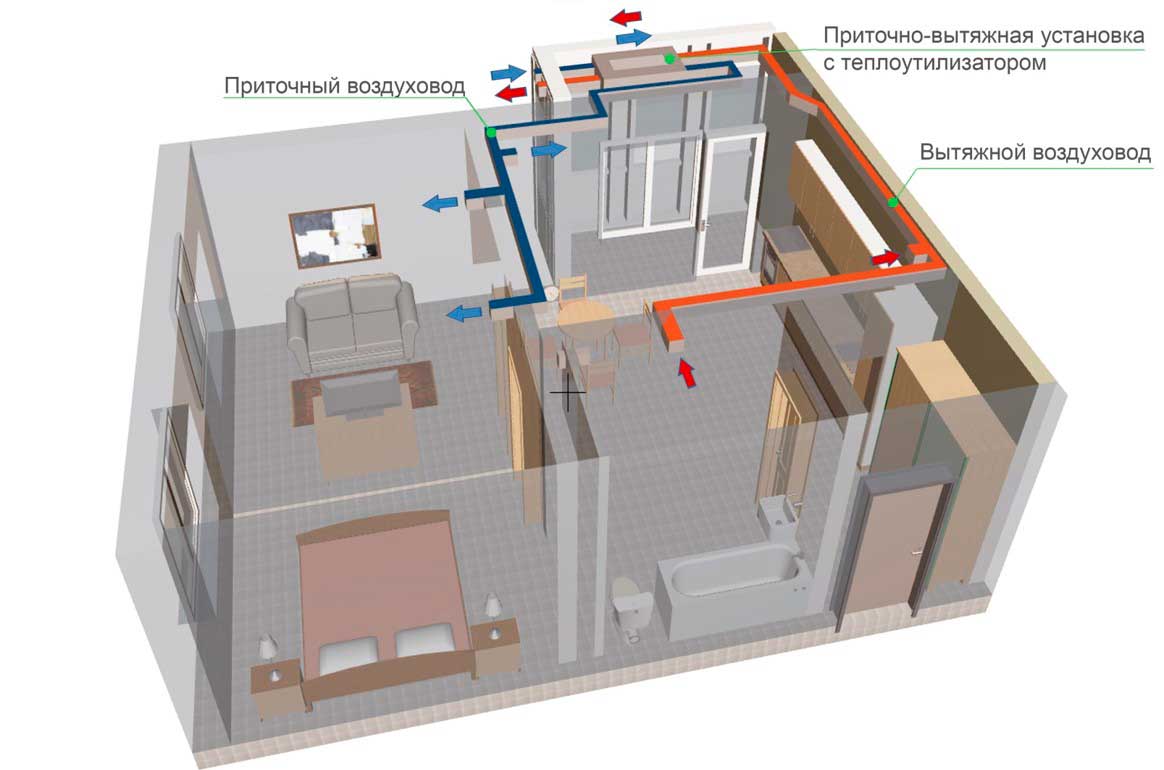

Проектирование приточно вытяжной вентиляции обычно начинается с составления общего плана здания с указанием площади и назначения каждого отдельного помещения. После этого разрабатывается схема вентиляции помещений, предусматривающая все необходимые элементы и места их установки.

Перед тем как рассчитать приточно вытяжную вентиляцию необходимо определить ее основные параметры, к которым относится:

• производительность системы, обеспечивающая требуемый воздухообмен в помещениях;
• необходимое давление в системе, создаваемое вентиляторами;
• скорость потока воздуха в воздуховодах и площадь их сечения;
• допустимые уровни шумов при работе системы;
• мощность воздухонагревателя для поступающего наружного воздуха.

Существующие нормы приточно вытяжной вентиляции предписывают минимально необходимый воздухообмен в помещениях, который зависит от их площади и числа пребывающих в них людей. Для жилых помещений нормы составляют 2-3 кубометра в час на один квадратный метр или 20-30 кбм/ч на одного взрослого человека. Для бытовых помещений (кухня, ванная комната, туалет и пр.) с высоким содержанием в воздухе вредных примесей, неприятных запахов или повышенной влажности, эти нормы увеличиваются в два или три раза.

Рабочее давление в воздуховодах зависит от технических характеристик вентиляторов: производительности (кбм/ч) и создаваемом полном давлении в рабочей зоне (Па), а также от типа и размера сечения трубопроводов, их длины, наличия поворотов, переходов и других добавочных элементов вентсистемы. При расчете должны учитываться удельные потери давления в воздуховодах, измеряемые в Паскалях на один погонный метр трубопроводов, которые определяются с помощью специальной диаграммы.

Полное давление, создаваемое вентилятором, должно превышать общие потери в вентиляционной системе. Поэтому, чем длиннее и сложнее по устройству и конфигурации воздухопроводная сеть, тем мощнее должен быть вентилятор.

Приточно вытяжная механическая вентиляция должна обеспечивать скорость воздушного потока в пределах 3-5 м/с. Превышение этого предела приводит к снижению рабочего давления в системе и возникновению сильных аэродинамических шумов, недопустимых в жилых и рабочих помещениях.

Площадь сечения воздуховодов рассчитывается с учетом требуемого расхода воздуха и скорости воздушного потока по специальной диаграмме.

Например, для жилого помещения с воздухообменом 500 кбм/ч и скоростью воздуха 5 м/с размер сечения должен быть не менее 160х200 мм для прямоугольного или 200 мм в диаметре для круглого типа воздуховодов.

Мощность используемого воздухонагревателя зависит от температуры наружного воздуха и производительности системы и рассчитывается по формуле:

Мощность нагревателя (Вт) = Разность температуры на входе и выходе системы (°С)*Производительность системы (кбм/ч)/Постоянный коэффициент (2,98).

Например, для квартиры с воздухообменом в 400 кбм/ч и разностью температур 28°С (на улице -10°С, внутри +18°С) мощность нагревателя составит: 400*28/2,98=3758 Вт или 3,8 кВт.

Для жилых помещений типичная мощность калорифера обычно составляет 1-5 кВт, для офисных – 5-20 кВт.

Особенности монтажа и обслуживания системы

Для эффективного вентилирования воздуха в помещениях необходим правильный и качественный монтаж приточно вытяжной вентиляции, который, в зависимости от сложности системы, может быть выполнен самостоятельно или специалистами в данной сфере.

Установленная приточно вытяжная вентиляция своими руками позволяет значительно сократить затраты, но при этом увеличивается риск совершения ошибок в расчетах и/или монтаже и получение неработоспособной системы, что может привести к еще большим расходам на их устранение.

Чтобы обеспечить работоспособность системы, необходимо проводить периодическое техническое обслуживание приточно вытяжной вентиляции, которое заключается в проверке состояния и герметичности соединений воздухопроводной сети, чистке или замене фильтрующих элементов, контрольных замерах основных параметров системы, работы автоматики и т.д.

Учитывая специфику выполняемых профилактических работ, обслуживание приточно вытяжной вентиляции лучше всего доверить профессионалам, имеющим необходимое оборудование и соответствующие навыки.

Соединение круглых воздуходов

Воздуховодные трубы и фитинги стыкуются не как в канализации: гладкий конец – труба вставляются в ответную часть – раструб.

Несколько иначе дело обстоит в вентиляционных системах. Оба конца труб и фитингов одинаковы по форме.
Проблема стыковки решена проще: за счет разницы в диаметрах стыкуемых концов трубы и фитингов.
Так, для круглого сечения внешний диаметр каждого фитинга несколько меньше внутреннего диаметра трубы.
Благодаря этому все фитинги входят внутрь трубы без дополнительных соединителей.

К ним относятся отводы-колена под прямым углом или 45°, тройники (есть исключение – фланцевый тройник: артикул ТФП), и угловой соединитель круглой трубы с прямоугольной: артикул СККП.

Сами трубы соединяются между собой соединителем СКП. Он имеет внешний диаметр, как у фитингов и точно так же входит внутрь круглой трубы.

Фитинги соединяются между собой соединителем FC – отрезком трубы. Который Вы можете отпилить от лишних остатков своих воздуховодов, а не покупать специально.

Более подробно схема соединений круглых труб и фитингов с указанием артикулов приведена ниже.

Пример монтажа углового соединителя круглой и прямоугольной труб СККП:

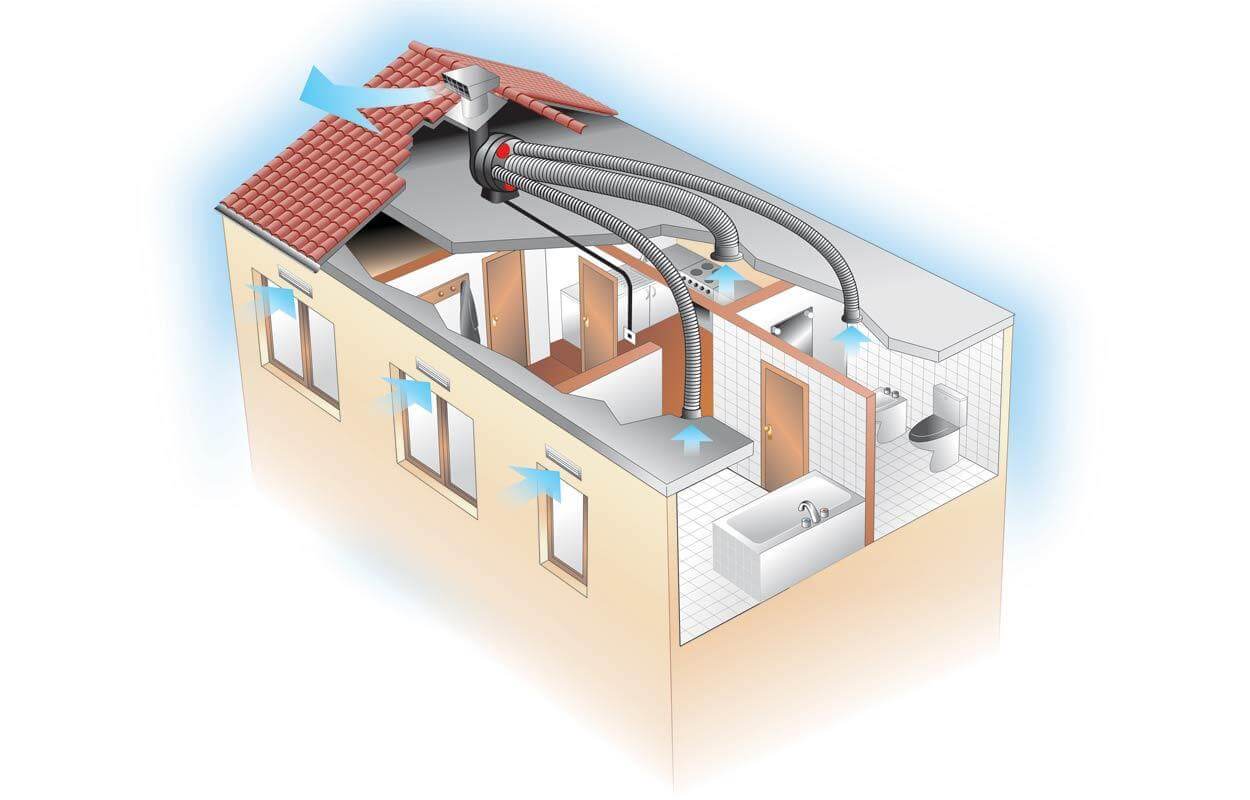

Несколько слов о гибких гофрированных алюминиевых воздуховодах, широко применяемых в вентиляционных системах.

Они имеют ряд неоспоримых преимуществ перед жёсткими пластмассовыми:

• Простота монтажа благодаря способности гнуться в любом направлении. Позволяют реализовать более компактные решения в сравнении с жесткими воздуховодами. Часть фитингов, как отводы, вообще не нужны;
• Компактность складирования в сложенном состоянии (примерно в 6 раз меньше развернутой длины;
• Высокая коррозионная стойкость алюминия в сравнении со стальными воздуховодами;
• Стойкость к высоким температурам (до +250°С), к возгоранию;

Соединяются при помощи соединительных элементов SK из полистирола соответствующего диаметра.

Выпускаемые диаметры от 80 до 315 мм, наш ассортимент пока 100, 125 мм. Остальные – под заказ.
Максимальная длина в развернутом состоянии – до 3-х метров.

Правильное расположение притока и вытяжки в помещении. Естественное вентилирование

Естественная вентиляция помещений происходит согласно физическим законам – за счет разницы температур и давлений между наружным и внутренним воздухом. Еще во времена Римской империи инженеры устанавливали в домах знати подобия шахт, которые служили для проветривания.

В комплекс естественной вентиляции входят наружные и внутренние проемы, фрамуги, форточки, стеновые и оконные клапаны, вытяжные шахты, вентканалы, дефлекторы.

Качество вентилирования зависит от объема проходящих воздушных масс и траектории их движения. Самым благоприятным является вариант, когда окна и двери расположены в противоположных концах комнаты. В этом случае при циркуляции воздуха происходит полноценная его замена по всему помещению.

Вытяжные каналы размещают в помещениях с наибольшим уровнем загрязнения, неприятных запахов и влажности – кухнях, санузлах. Приточный воздух поступает из других комнат и выдавливает отработанный на улицу.

Чтобы вытяжка работала в нужном режиме, ее верх должен находиться выше крыши дома на 0,5-1 м. Это создает необходимую разницу давлений для перемещения воздуха.

Естественная вентиляция бесшумна, не потребляет электроэнергии, не требует больших вложений на устройство. Воздушные массы, проникающие извне, не приобретают дополнительных свойств – не подогреваются, не очищаются и не увлажняются.

Рециркуляция воздуха ограничивается пределами одной квартиры. Из соседних помещений подсоса быть не должно.

Принудительная вентиляция

Принудительная вентиляция стала использоваться с середины 19 века. Сначала большие вентиляторы применяли на рудниках, в трюмах кораблей, сушильных цехах. С появлением электрических двигателей в проветривании помещений произошла революция. Появились регулируемые приборы не только для промышленных, но и для бытовых нужд.

Теперь наружному воздуху при прохождении через систему принудительного вентилирования сообщают дополнительные ценные качества – его очищают, увлажняют или осушают, ионизируют, подогревают или охлаждают.

Вентиляторы и эжекторы перемещают большие объемы воздушных масс на значительных площадях. В систему входят электродвигатели, пылеуловители, нагреватели, шумоглушители, приборы контроля и автоматики. Их встраивают в воздуховодные каналы.

Расчет естественной вентиляции жилых помещений

Расчет заключается в определении расхода приточного воздуха L в холодный и теплый период года. Зная эту величину, можно подобрать площадь сечения воздуховодов.

Дом или квартиру рассматривают как единый воздушный объем, где циркуляция газов происходит через открытые двери или подрезанное на 2 см от пола полотно.

Приток происходит сквозь негерметичные окна, наружные ограждения и путем проветривания, удаление – через вытяжные вентканалы.

Объем находят по трем методикам – кратности, санитарным нормам и площади. Из полученных значений выбирают наибольшее. Перед тем, как рассчитать вентиляцию, определяют назначение и характеристики всех помещений.

Основная формула для первого расчета:

L=nхV, м³/ч, где

• V – объем комнаты (произведение высоты на площадь),

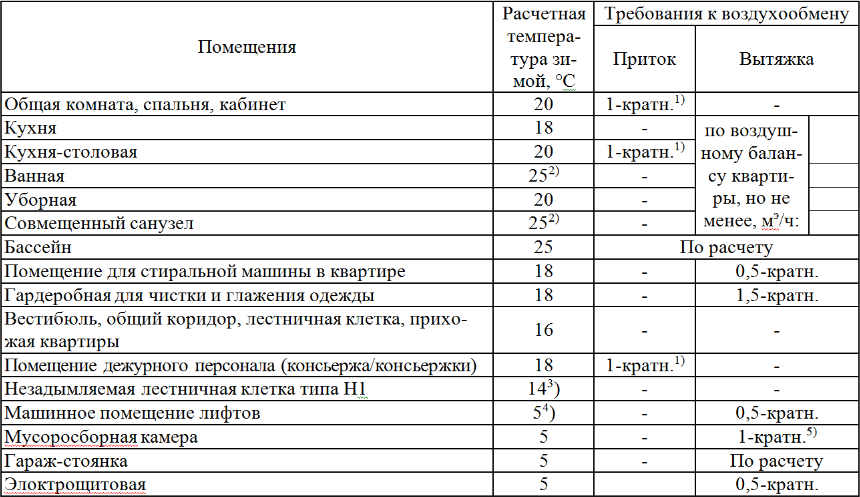

• n – кратность, определяемая по СНиП 2.08.01-89 в зависимости от расчетной температуры в помещении в зимний период.

По второй методике объем рассчитывают исходя из удельной нормы на человека, регламентируемой СНиП 41-01-2003. Учитывают количество постоянно проживающих людей, наличие газовой плиты и санузла. По таб.М1 расход 60 м³/чел в час.

Третий способ – по площади.

Приточно-вытяжная вентиляция с кондиционером

Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.

В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.

Внутренний распределитель

Стоимость решений обустройства вентиляции

Как правило, большинство домовладельцев в стремлении обеспечить жилище надежной и качественной вентсистемой, доверяют всю работу «под ключ» опытным профессионалам. Данное мероприятие позволит не только рассчитывать на качество системы, но и на ее долговечность.

Большинство фирм предлагают обустройство вентиляционных систем, как в квартирах, так и в частных домах. При этом спектр стоимости варьируется и зависит от ряда параметров, а также конкретных решений обустройства. Далее мы рассмотрим механизм формирования цен.

Какая средняя цена за оборудование для вентиляции в квартире и частном доме

Вопрос о цене интересует всех владельцев квартир и коттеджей. В первую очередь стоимость вентиляционной системы будет зависеть от ее мощности, функциональности, набора приборов и принадлежностей, а также прочих технических и инженерных характеристик.

Большинство фирм предлагает осуществить выбор конкретного опциона и набора элементов по каталогам, разработанным для осуществления бюджетных и более дорогих вариантов.

Стоимость бюджетных моделей компактной вентиляции

Очевидно, что бюджетные варианты рассчитываются для владельцев, не желающих тратить крупные средства на обустройство. При этом даже в этом сегменте можно подобрать эффективное оборудование. В частности, для подачи чистого и свежего воздуха внутрь помещения применяются приточные клапаны.

Клапаны покрыты слоем шумовой и тепловой изоляции для того, чтобы уменьшить промерзание помещения через клапан, а также проникновение посторонних шумов в помещение. Кроме того, проходное сечение клапана или затвор оснащается фильтром очистки воздуха. Дешевые модели приточных клапанов обеспечивают только приток воздуха.

Стоимость среднего сегмента моделей компактной вентиляции

Средней сегмент обустройства вентиляционных систем подразумевает более расширенный функционал, но модели оборудования для оснащения максимально просты и имеют сравнительно недорогую стоимостью. Чаще всего востребованы бризеры и проветриватели для осуществления принудительного притока в помещение. Бризеры имеют в своей конструкции систему фильтрации воздуха, отделяя его от пыли и прочих мелкодисперсных загрязнений. К среднему сегменту относят приборы с дополнительным функционалом.

Стоимость оборудования из премиум сегмента компактной вентиляции

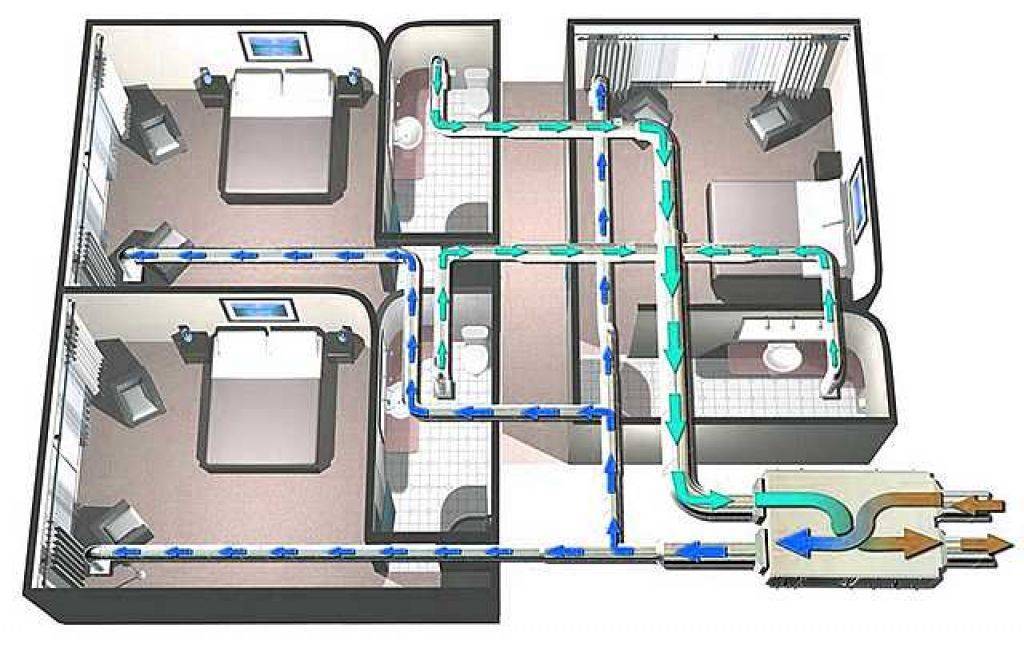

Приборы данного сегмента более сложны и функциональны, цена соответственно тоже выше. Примером является вентиляционная система с приточно-вытяжной циркуляцией воздуха и его рекуперацией. Такие системы не просто осуществляют воздухообмен, но также производят прогрев воздуха теплом отработанной воздушной массы, выводимой за помещение.

Важно! Существуют модели дорогих бризеров, которые также способны осуществлять рекуперацию воздуха при его циркуляции внутрь сооружения.

От чего зависит цена вентиляции в квартире и частном доме “под ключ”

На формирование стоимости возведения вентиляционной системы влияет множество факторов. Расчет производится, исходя не только из стоимости оборудования, но также и сложности его монтажа.

Кроме того, необходимо учесть:

• Затруднения, которые могут возникнуть при самостоятельной разработке проекта и технической документации, возможно придется потратить средства на специалиста-проектировщика. Аналогичные затруднения могут возникнуть и при расчете необходимой производительности.
• Дополнительные работы, связанные с демонтажом старой системы, электропроводки и т.п.
• Особенности конкретной выбранной вентиляционной модели.
• Комплект и количество единиц вентиляционного оборудования.
• расчет производительности системы вентиляции для полноценного воздухообмена;
• Инженерно-архитектурные особенности помещения под обустройство.

Как уже было сказано, возведение вентиляционной системы начинается с разработки подробного и точного проекта. Это касается всех видов систем. После составления проекта составляется расчетная смета.

Важно! Проект можно не составлять только в том случае, если в помещении монтируется какой-либо один вид устройств точечно.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается , а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.
