Каков принцип работы двухконтурного газового котла отопления + схема устройства расширительного бака

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

• для соединения расширительной трубы, через которую поступает теплоноситель;
• для циркуляционной трубы, что отводит воду из системы;
• контрольной трубы, предназначенной для регулировки наполненности системы и
• ликвидации из нее воздуха;
• переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Подключение расширительного бака: открытого и зарытого типа. Все об установке и монтаже мембранного бака в системе отопления

Для предоставления свободно расширяться воде при нагреве нужна подключение расширительного бака к системе отопления.

Такое действие даст защиту трубам и батареям от лишних нагрузок, по этому сильно продлевается эксплуатационный срок всех многофункциональных частей системы.

Содержимое обзора

Особенности системы отопления с расширительным баком

Отопительная система может быть закрытого или открытого типа. От типа зависит выбор месторасположения расширительного бака.

• Мембранная система вооружена баком с закрытым верхом.
• По конструкции он представляет собой герметичную капсулу, снутри которой размещена мембрана из крепкой резины.
• Установить данное устройство может быть в любом месте.

Открытый тип

Расширительные баки открытого типа устанавливают в самой высшей точке системы. Часто местом расположения бака выбирают чердачное помещение.

Кроме того, что устройство не даёт расширяться носителю тепла в трубах, он ещё служит для предотвращения закипания теплоносителя, также восполняет его припасы в случаях появления утечек.

Циркуляция

• При естественной циркуляции устройство следует встраивать в магистраль, благодаря этому оно дополнительно будет служить воздухосборником;
• При принудительной циркуляции устройство подсоединяют к оборотной трубе, дабы вода не закипала в системе.

Система подключения

• Циркуляционного;
• Расширительного;
• Переливного;
• Сигнального предназначения.

Снизу размещена сигнальная труба с запорным приспособлением. Циркуляционная нужна для перманентной поддержки общей температуры, во избежание замерзания носителя тепла в баке.

Минусы

• Не выдерживают высочайшее давление;
• Конструкция достаточно громоздка, обладает большенными габаритами;
• В открытую систему вкупе с теплоносителем просачивается воздух, который оказывает негативное воздействие на поверхность железных частей, из-за чего появляются очаги коррозии – в скором времени на них появляется коррозия;
• Схожее устройство нужно устанавливать в самой высшей точке системы, что несёт за собой дополнительные издержки.

Закрытый тип

У мембранного расширительного бака отсутствуют все недочеты присущие вышеперечисленной системе.

• Нуждается в наличии манометра;
• Нужно устройство для ручной регулировки давления, по другому давление может превысить все допуски по нормативу;
• Устанавливать бак следует как можно поближе к котлу и с подводом к оборотной трубе. Это необходимо для предотвращения закипания воды.

Особенности конструкции

Расширительный бак по конструкции является железной ёмкостью плоской или цилиндрической формы. Внутренность бака делится на зоны средством резиновой мембраны.

• В нерабочем положении весь объём ёмкости заполнен газом.
• Перед пуском системы, в баке необходимо сделать давление такое же, какое имеет вся система отопления.
• После увеличения температуры, вода поступает в отдельную зону, а в части, где находиться газ, давление возрастает до значения, сделанном во всей системе.

При достаточном количестве носителя тепла, за давлением газа нужен кропотливый контроль. Для этой цели устанавливается особый компрессор, который поддерживает определённое давление. Выходит, что главным элементом в баке является мембрана.

Типы мембран

• Диафрагменная, нередко таковой элемент при выходе из строя ничем нельзя поменять. Применяется таковой вид почаще в резервуарах маленького объёма;
• Баллонная просто заменяется при неисправной работе. Теплоноситель в таковой мембране не имеет контактов конкретно с поверхностью ёмкости, тем самым эксплуатационный срок изделия существенно продлевается.

Подключение своими руками

Поначалу необходимо обусловиться с ёмкостью. Она должна составлять около десятой части от всего объёма носителя тепла.
Верно произвести технические расчёты

Повышенное внимание следует уделить общему объёму системы отопления.
Отключить котёл от обогревающего источника. Перекрыть подачу теплоносителя, используя вентиль, для подключения расширительного бака.
Вполне опустошить контур от воды.
Для присоединения ёмкости к системе будет нужно особый паяльничек, крепёжные элементы, набор тройников и фитингов.

Расширительный бак обычной конструкции установить без помощи других не так трудно. Для таковой процедуры не будет нужно особенных способностей и особых инструментов.

Но нужно чётко следовать советам, относящимся к особенностям отопительной системы, в какой выполняются монтажные работы.

Схемы отопления

Двухконтурные котлы работают только с закрытыми системами отопления с принудительной циркуляцией воды.

Фото 2. Схема подключения двухконтурного котла к системе отопления. Указаны основные элементы.

Такие системы состоят из:

1. Котла.
2. Расширительного бака мембранного типа. Он держит всю систему под определённым давлением — 1.2—2 атмосферы.
3. Группы безопасности. Она состоит из клапана и штуцера сброса пара. При закипании теплоносителя или слишком большом давлении излишки теплоносителя сбрасываются в систему канализации. Устанавливается в самом высоком месте системы, и служит для развоздушивания при заполнении теплоносителем.

Внимание! Отсутствие клапана сброса может привести к разрыву системы отопления, выходу из строя дорогостоящего котла

1. Системы труб и батарей для распределения тепла по всему дому.

Принципы работы разных видов систем

Выделяют три популярных вида компоновки:

1. Однотрубная. Батареи подключаются к одной трубе последовательно. Один конец трубы — подача, второй — приходит к котлу в виде обратки. Однотрубная система позволяет без труда отопить небольшой одноэтажный дом.
2. Двухтрубная. Нагретый в котле теплоноситель поступает в батареи отопления через трубу подачи, а остывшим возвращается по трубе обратки. Такая система уместна, если дом состоит из нескольких этажей или логически разделяется на секции по комнатам.
3. Тёплый пол. Эта система набирает популярность. Длинные трубки из тонкого пластика равномерными спиралями уложены в толщине стяжки пола. По трубкам циркулирует теплоноситель с невысокой температурой, и вся площадь пола постепенно греет помещение. Подключение разных комнат происходит через коллектор-гребёнку с терморегулирующими кранами. Если есть необходимость подключения тёплых полов и батарей, в систему ставится трехходовой клапан подмеса горячей воды.

Параметры

Планируя отопление частного дома, стоит обратить внимание на следующие характеристики систем отопления:

• Мощность. Она рассчитывается с учётом теплопотерь здания и объёма воздуха.
• Возможность регулировки температуры. Газовые двухконтурные котлы способны держать температуру теплоносителя в точно заданных пределах.
• Энергонезависимость. Минус двухконтурных котлов — их зависимость от электричества. Работа блока управления, датчиков и насоса требует подключения тока с определёнными параметрами. Нивелировать этот минус способны автономные системы электроснабжения: блоки бесперебойного питания, солнечные панели, автономные генераторы с двигателями внутреннего сгорания.

Как наполнить воздухом расширительный бак газового котла Baxi

Наполнять воздухом расширительный бак можно только опорожненный котел.

Для этого необходимо выполнить такие действия:

1. Закрыть краны отопительной системы.
2. Слить воду через сливной кран.
3. Накачать бак до требуемого давления.
4. Перекрыть сливной кран.
5. Через кран подпитки подпитать отопительную систему.
6. Открыть краны контура.

Для того чтобы провести техническое обслуживание требуется установить клапан на воздушную полость расширительного бака. Клапан является обычным автомобильным ниппелем, поэтому прокачать бачок газового котла Baxi можно при помощи шинного насоса (электрического или ручного). Электрический насос удобен, так как имеет манометр для контроля давления. Подкачать систему можно ручным насосом и проверить давление автомобильным манометром. Если появится необходимость, то можно стравить лишнее.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

• выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
• возможна замена мембраны при ее повреждении;
• горизонтальный и вертикальный монтаж прибора.

Как работает двухконтурный котел с биотермическим теплообменником

Битермический теплообменник представляет собой змеевик, изготовленный из коаксиальной трубы. Несколько упрощая, это два трубопровода, вставленных один в другой.

По внешнему объему перемещается теплоноситель, а по внутреннему — вода для контура ГВС. Такой способ нагрева существенно меняет качество работы котла — эффективность возрастает, количество горячей воды увеличивается и позволяет удовлетворить потребности большой семьи.

Однако, битермический теплообменник обладает существенным недостатком — сложность организации внутреннего пространства трубки значительно затрудняет промывку.

Все известковые отложения, которые довольно быстро появляются на внутренней поверхности трубы, необходимо периодически удалять, иначе она перекроют сечение теплообменника полностью.

Кроме того, с увеличением толщины известкового слоя падает эффективность нагрева — отложения начинают работать как теплоизолятор. Пользователю приходится увеличивать подачу газа, чтобы скорректировать режим работы котла.

ОСТОРОЖНО!
В результате теплообменник быстро выходит из строя из-за чрезмерного нагрева снаружи и большого количества накипи внутри.

Промывку такого теплообменника выполняют далеко не все сервисные центры, а конструкция некоторых котлов такова, что проще поменять, чем демонтировать и установить обратно один и тот же узел.

Недостаток битермических теплообменников целиком относится к эксплуатационным вопросам. С точки зрения эффективности такая конструкция весьма удачна и позволяет увеличить объем горячей воды, доступный для единовременной выдачи без потери температуры в отопительном контуре или самого ГВС.

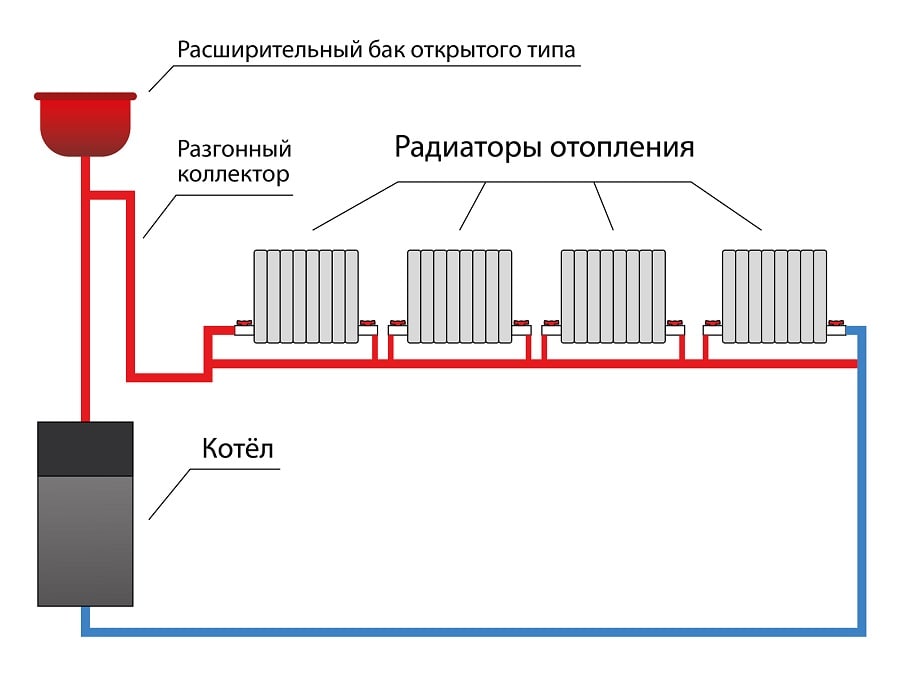

Преимущества и недостатки открытой системы отопления

Такая схема до сих пор используется для обогрева частных домов и дач. Горячая вода от котла по законам термодинамики без насоса поднимается вверх по стояку, а затем растекается по подающим магистралям, расположенным с уклоном 0,5 см/м. При этом она заполняет радиаторы. Затем жидкость самотеком уходит обратно в котел или бойлер для повторного нагревания.

Основные элементы открытой системы отопления:

1. Котел – в  открытой схеме используются газовые и твердотопливные котлоагрегаты, одно- и двухконтурного типа.
2. Радиаторы – давление в открытой теплосистеме невелико, поэтому к ней подключают любые модели  батарей. Эффективно работают алюминиевые отопители, которые быстро нагреваются и интенсивно отдают тепло. Можно установить биметаллические радиаторы с алюминиевым корпусом и стальной водопроводящей частью. Надежно служат и традиционные чугунные варианты.
3. Трубы – в современных домах используются модели диаметром 25–50 мм из полимера, устойчивого к нагреванию. На выходе из котла монтируются трубы максимального размера, а на выходе – минимального. Этот позволяет поддерживать необходимое давление и правильную циркуляцию жидкости.
4. Расширительный бак открытого вида – его можно купить в специализированном магазине, заказать через интернет или сделать самостоятельно.
5. Запорная арматура – устанавливается на стояк и коллекторы для аварийного перекрытия воды.
6. Регулировочные краны и  автоматические термоголовки – дополнительно монтируются на батареи для корректировки температуры.
7. Краны Маевского – воздухоотводчики, необходимые для сброса воздуха и предотвращения воздушных пробок. Устанавливаются на корпуса радиаторов.

1. Энергонезависимость – такая схема работает без насоса, поэтому не боится отключений света. При перебоях  электроснабжения вода  и трубы не остынут.
2. Бюджетность – для работы не требуется насосное оборудование, бак можно сварить самостоятельно, купить недорого или приспособить обычную канистру.
3. Простота эксплуатации – хозяевам только нужно следить за состоянием ее элементов и доливать воду.

Недостатки:

Сложность расчетов и монтажа – при установке коллекторов важно соблюсти нужный угол – даже небольшие погрешности приведут к застою воды и плохому нагреву батарей.
Невозможность использовать в зданиях с нерегулярным проживанием – в такую теплосистему нельзя заливать незамерзающую жидкость. При контакте с воздухом в баке она испаряется и теряет свои свойства.
Сложность эксплуатации в домах большой площади и этажности – для таких зданий предпочтительна закрытая система отопления, которая  в  состоянии прогреть  строение любого размера.. Однако, несмотря на недостатки, открытая схема отопления уместна в небольших домах с постоянным проживанием

Поэтому она не теряет своей популярности

Однако, несмотря на недостатки, открытая схема отопления уместна в небольших домах с постоянным проживанием. Поэтому она не теряет своей популярности.

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»

Мы работаем в Калуге и регионе, диагностируем, обслуживаем, ремонтируем системы любой сложности. Выполняем как простые задачи по закачиванию воздуха в расширительный бак, так и сложный комплексный ремонт современных систем. Предоставляем гарантию на все виды работ.

Если нужна консультация или вы хотите воспользоваться услугой, просто звоните по номеру +7 (4842) 75 02 04 или оставьте запрос прямо на сайте. Мастер прибудет в день обращения и выполнит все нужные виды работ.

Одной из самых востребованных моделей в линейке Baxi является газовый котел Baxi Eco Four 24. Оборудование может быть с закрытой и открытой камерой сгорания. Мощность агрегата составляет 24 кВт. В названии указывается буква «F», если газовый котел имеет закрытую камеру сгорания и принудительное удаление дыма. В квартирах чаще всего используют турбированные котлы фирмы Baxi. Рассмотрим устройство расширительного бачка, поломки, падение давления и как наполнить воздухом расширительный бачок Baxi.

Добавочная информация

Расширитель способствует гасить гидравлические удары, создаваемые воздушными пробками и резким закрытием арматуры. Баки смогут исполнять подобную функцию, если устанавливать их на обратном ходе носителя тепла конкретно перед котлом. Не стоит считать, что выставленное на предприятии давление станет оптимальным для практичных нужд. Перенастройка его выполняется золотником.

Важно: любой прибор для определения величины давления при измерении давления в расширителе регистрирует только избыточную величину, для получения полной цифры следует добавлять 1 бар

Перекачанный бачок не прекращает работу плохо, так как воздух будет выталкивать тепловой носитель наружу. Если все настроено правильно, но предохранители продолжают сбрасывать иногда воду, быстрее всего, проблема в излишне малом объеме расширителя. Потому необходимо подобрать бачки, вмещающие 10% всего носителя тепла, циркулирующего в системе, или даже более. Так как в резервуаре не предполагают штуцеров под приборы для определения величины давления, подключать их нужно к ниппелю. Размещается он на противоположной в отношении к заполняющему носителем тепла контуру стороне.

Так как автомобильный и велосипедный приборы для определения величины давления измеряют давление в МПа, необходимо сравнить их показания с напором в системе отопления (выражаемом в бар или кгс/кв. см). Один бар приравнивается к 100 кПа. Во время использования автомобильного измерителя предлагают ожидать 10 минут после выключения котла, чтобы циркуляция остановилась. Когда бачок вмонтирован в сам котел, положено закрывать не только запирающие вентили, но и подачу носителя тепла, и обратный ход его. Выполняя эти советы, можно значительно облегчить себе жизнь.

https://youtube.com/watch?v=R0XMnpwPZAo

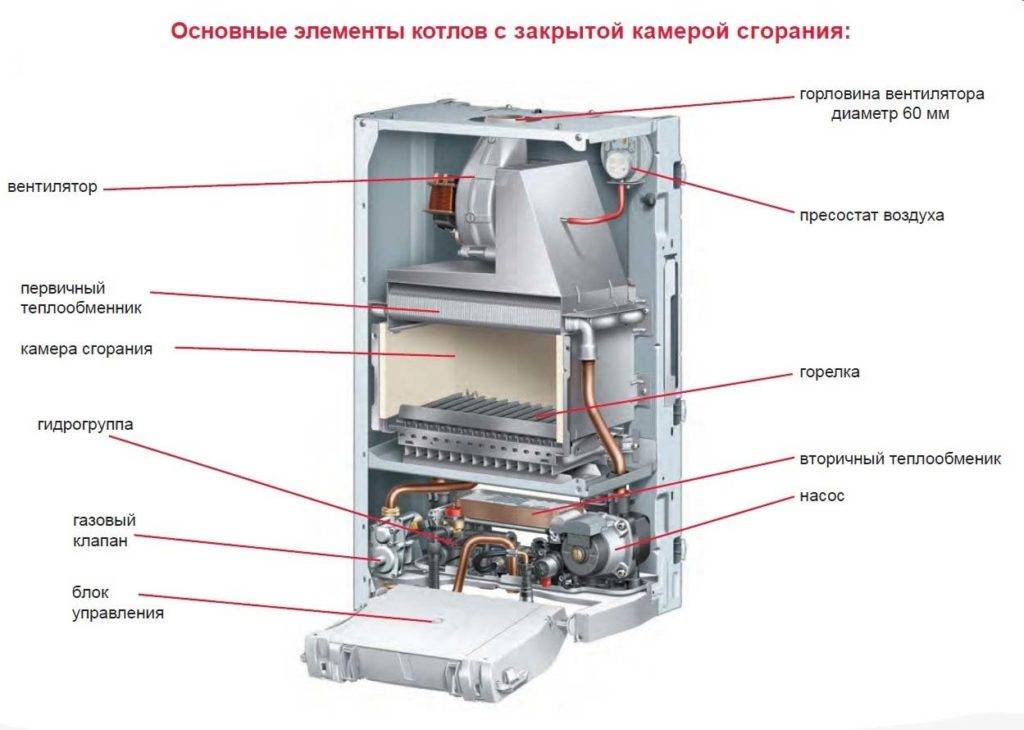

Что представляет собой двухконтурный газовый котел?

Двухконтурное газовое устройство является эффективным универсальным агрегатом, который обеспечивает горячим водоснабжением и отоплением дома.

Большая часть современных конструкций функционирует по приоритету нагрева воды. Мощность системы, в момент открытия водопроводного крана, направляется в контур для обогрева воды. Что же касается теплоносителя, то он в этот момент уже перестает нагреваться. При этом, даже при использовании горячей воды на протяжении длительного периода времени, температурный режим в комнатах практически не изменяется.

Если котел работает с помощью природного газа, то установка является энергоэффективной и функциональной. Стоимость оборудования достаточно низкая, при этом отличается превосходными эксплуатационными свойствами, что обеспечивает высокий спрос на приборы данного типа.

Как осуществляется управление работой котла

Для того чтобы обеспечить стабильную и безопасную эксплуатацию подобного отопительного оборудования, лучше выбрать автоматику. Она контролирует температуру воды в отдельных компонентах, поддерживает на должном уровне температуру теплоносителя и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически выключается — подобное проявление демонстрируется, если наблюдается:

• уменьшение давления в газовой системе;
• максимальное нагревание теплоносителя;
• отсутствие тяги.

В тех газовых котлах, которые представлены сегодня на рынке, используется преимущественно «умное» управление, ПО которого позволяет выбрать один из доступных режимов эксплуатации.

Правила эксплуатации

Во время эксплуатации газового котлоагрегата открытого типа нужно гарантировать достаточную подачу воздуха, для того чтобы обеспечить полноту сжигания газа.

В противном случае КПД агрегата будет низким, а объем несгоревшего газа большим, с возможным выбросом в помещение

В топках закрытого типа, также важно следить за достаточностью воздуха и работоспособностью дутьевого вентилятора.

Основные правила по безопасной эксплуатации отопительного котла, работающего на газовом топливе при возникновении запаха газа:

• немедленно перекрывают газовый кран на горелочное устройство;
• открывают окна для проветривания;
• в котлах закрытого типа включают принудительную вентиляцию в системе дымохода газового котла;
• не пользуются электровыключателями и спичками;
• немедленно перекрывают открытое пламя;
• сообщают об аварийной ситуации в газовую службу.

Автономное отопление набирает популярность, для многих домовладельцев оно стало такой же необходимостью в холодный период года, как система кондиционирования летом – доступный уровень комфорта в жилых помещениях, обеспечивающий нормальную жизнедеятельность.

Главную функцию в этом выполняют современные котельные установки – технологичные, инновационные агрегаты способные решать многоуровневые тепловые задачи.

Газовые горелки в составе двухконтурного котла

Горелка газового котла ответственна за получение нужного объема тепла, который сможет обеспечить правильную работу отопительной системы в каждом помещении отапливаемого объекта. Также вода нагревается до нужной температуры и уже в горячем виде поставляется в должном объеме. Получить тепловую энергию можно, сжигая соответствующие объемы топлива. Для этого горелка помещается в камеру сгорания, где помимо газа нагнетается ещё и воздух, способствующий поддержанию пламени.

В зависимости от выбранного режима горелки можно условно разделить на одноуровневые, многоуровневные и моделируемые. В первом варианте оборудование работает только в двух режимах – «запуск» и «стоп», отличается высокой экономичностью, стоит недорого и имеет простую конструкцию. Двухуровневые горелки могут функционировать как на полной, так и на частичной мощности. Достоинства его можно оценить в полной мере, начиная с весны, когда надобность в отоплении отпадает, а потому и смысла эксплуатировать прибор на полную силу нет. Модулируемая горелка считается самой дорогостоящей, с её помощью можно настраивать и регулировать мощность работы котла. Последний отличается экономичностью и служит довольно долго.

Конструкционно горелки бывают открытыми и закрытыми. В первом случае тот воздух, без которого полноценное сжигание топлива невозможно, подаётся из помещения, где расположен котёл. Такая система оснащается дымоходом, с его помощью обеспечивается естественная тяга.

Обычной металлической трубой оснащаются атмосферные отопительные котлы, турбированные же модели оборудуются коаксиальным дымоходом. Устанавливать их можно вертикально, однако часто они располагаются под углом — такой вариант подключается к общей шахте, через которую полноценно выводится дым и продукты горения.

Особого внимания заслуживают турбированные модели газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, а потому они считаются более надежными и никакой опасности в процессе работы не представляют, что делает их востребованными в жилых помещениях. Помимо дымоотвода им требуется специальной канал — именно по нему кислород будет подаваться в камеру.

Турбированным котлам коаксиальные трубы требуются для того, чтобы выводить дым и втягивать свежий воздух с улицы. В отдельных моделях таких элементов присутствует два, дополнительно они оснащаются трубой для подачи воздуха.

Все перечисленные модели в обязательном порядке оснащаются вентиляторами, продвигающие дым, а также автоматикой и многоуровневой системой защиты.
