Клапан для водонагревателя: какой нужен и зачем

Принцип работы

Теплоноситель, циркулируя в приборе, давит на специальную пружину. Под тяжестью давления – она сжимается и выпускает излишки теплоносителя из системы посредством специального патрубка. Когда давление идет на спад, клапан закрывается.

Предохранительный клапан для бойлера устанавливается всегда, так как только он может обеспечить безопасное функционирование устройства. Такой клапан также именуется обратным благодаря функции защиты от вытекания воды во время экстренных ситуаций. Поэтому можно не переживать о том, что нагревательный элемент выйдет из эксплуатации, когда холодное водоснабжение будет отключено. Он не пересохнет, не сгорит.

Советы по выбору

При выборе прибора необходимо ориентироваться на:

его соответствие максимально допустимому давлению в системе;
сечение трубопровода;
температура среды;
пропускную способность и высоту, на которую способен подниматься золотник;
вид рабочего вещества.

Если предполагается осуществлять сброс рабочей среды непосредственно в воздух, то можно применить клапан с конструкцией открытого типа. Для жидкостных систем потребуется прибор закрытого типа, желательно со специальным носиком для подключения шланга отвода сбрасываемой воды. На корпусе изделия должны быть нанесены метки направления потока среды, которые существенно облегчат монтажные работы.

В самогонном аппарате главное — безопасность

Быстрый переход по статье

Домашнее самогоноварение приобретает все больше поклонников. Растет число любителей и профессионалов. Но не стоит выпускать из вида безопасность изготовления самогона. Предохранительный клапан давления предназначен именно для этого. Ведь достаточно случаев, когда в квартирах жилых домов взрывались самогонные аппараты. А происходит это не только из-за неопытности и безответственности, но и из-за самодельных некачественных приборов.

Клапан сброса давления предотвращает механическое повреждение агрегата из-за его избыточного количества. Происходит это путем выпуска избыточного газа. Это происходит автоматически. При этом выброс пара прекращается, когда рабочая среда достигает рабочего состояния.

Избыток пара может возникнуть не только из-за неправильной эксплуатации. Например, использование дополнительных источников тепла, неправильная сборка агрегата. Даже при правильной сборке и эксплуатации может возникнуть повышение рабочей среды.

Принцип действия

Клапан сброса давления состоит из обязательных составляющих: запорного органа и задатчика. Последний

Предохранительный клапан давления в разрезе

обеспечивает на чувствительный элемент силовое воздействие. Для запорного органа составляющие — седло и затвор. Самый простой пример для затвора — золотник.

Задатчик в самом простом случае может представлять из себя пружину. С ее помощью он настраивается определенным образом. Усилие должно быть на золотнике таким, чтобы через седло не пропускала рабочая среда. Настройку задатчика производят при помощи специального винта.

Когда клапан сброса давления в закрытом состоянии, на него действуют две силы:

рабочая среда в системе, которую он защищает. Условно говоря, эта сила пытается его открыть.
Задатчик, который этому открытию препятствует.

Когда сила из рабочей среды возрастает, золотник к седлу прижимается с меньшей силой. В какой-то момент она станет равной нулю. И именно тогда запорный механизм начнет открываться. Если первая сила продолжит возрастать, то сработает сбросной клапан и через него произойдет сброс рабочей среды.

После понижения, возрастает вновь сила задатчика. Клапан предохранительный сбросной закрывается.

Самодельные или покупные аппараты?

Кто-то помнит те времена, когда приборы для самогоноварения делали из подручных материалов. И все было сделано своими руками или переделано из чего-то. Даже клапан сброса давления. Сегодня ситуация изменилась. Самогонные агрегаты можно купить уже в готовом виде. Так что же выбрать: готовый прибор или сделанный своими руками?

Если говорить об экономичности, то дешевле будет смастерить его самостоятельно. Хотя некоторые детали, например клапан предохранительный сбросной или термометр, придется купить. Ну а что касается безопасности, то однозначно: готовый агрегат, произведенный на заводе.

Самогонные аппараты, представленные на рынке, очень хорошего качества. Они разборные, поэтому мыть их легко. А также и хранить достаточно удобно.

Но самое главное то, что их безопасности уделяется большое внимание. Во всех моделях присутствует клапан предохранительный сбросной, что сводит на нет риск взрыва. Такие дополнительные устройства самогонного аппарата, как автоматические контроллеры, термометр и клапан сброса давления делают процесс приготовления домашнего крепкого алкоголя абсолютно безопасным

Их наличие в приборе обязательно. Именно благодаря им, контроль за каждым этапом приготовления максимальный, а риски минимальны

Такие дополнительные устройства самогонного аппарата, как автоматические контроллеры, термометр и клапан сброса давления делают процесс приготовления домашнего крепкого алкоголя абсолютно безопасным. Их наличие в приборе обязательно. Именно благодаря им, контроль за каждым этапом приготовления максимальный, а риски минимальны.

3 Обслуживание и устранение поломок

Для того чтобы защитный клапан качественно выполнял свои функции, ему нужен должный уход. Благодаря простым действиям можно значительно увеличить период эксплуатации и избежать большинства поломок.

Перечень профилактических мероприятий:

1. Примерно 1 раз в несколько месяцев следует промывать защитное устройство от образовывающейся накипи и чистить от ржавчины. Для выполнения этой операции достаточно выполнять ручной сброс жидкости при помощи специальной рукоятки.
2. В теплоносителе обязательно будут содержаться мелкие частицы, которые постепенно осядут на дно резервуара. При опустошении ёмкости посторонние взвеси могут застревать в пружине стравливания и блокировать её работу. Чтобы этого не произошло, не рекомендуется пользоваться защитным приспособлением для слива теплоносителя из бака.

В процессе работы водонагревателя могут возникать различные проблемы. Для их устранения можно вызвать специалистов или выполнить ремонт самостоятельно. Второй вариант более дешёвый, но требует определённых знаний и навыков.

Проблемы и способы их решения:

1. При низкой температуре нагрева бойлера наблюдается вытекание воды из штуцера. Причиной такой поломки чаще всего становятся частицы мусора, находящегося в теплоносителе. Для устранения проблемы следует полностью открыть сливной канал и тщательно промыть приспособление. Если эти действия не помогли устранить течь, то защитный механизм нуждается в замене.
2. Из предохранительного устройства постоянно вытекает вода. В этом случае причиной неисправности является ослабленная пружина, прижимающая седло. Так как этот элемент не подлежит замене, необходимо будет покупать новое приспособление. Другими факторами, влияющими на работу запорного клапана, может стать резкое увеличение давления в системе холодного водоснабжения, а также малый объём расширительного бака. Устранить поломку можно благодаря установке дополнительного бачка.
3. Из штуцера не течёт вода. Первым делом следует проверить исправность всех кранов и герметичность системы горячего водоснабжения. Если не выявлено никаких поломок, то следует заменить поломанное защитное устройство на новое.

Предохранительный клапан для водонагревателя — это очень важный и полезный механизм. С его помощью можно предотвратить резкие перепады давления в системе отопления, а также снизить вероятность возникновения аварийной ситуации.

Конструкция и принцип действия устройства

Для начала детально разберем устройство и принцип функционирования предохранительного клапана.

Устройство предохранительной арматуры

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении показателя давления.

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

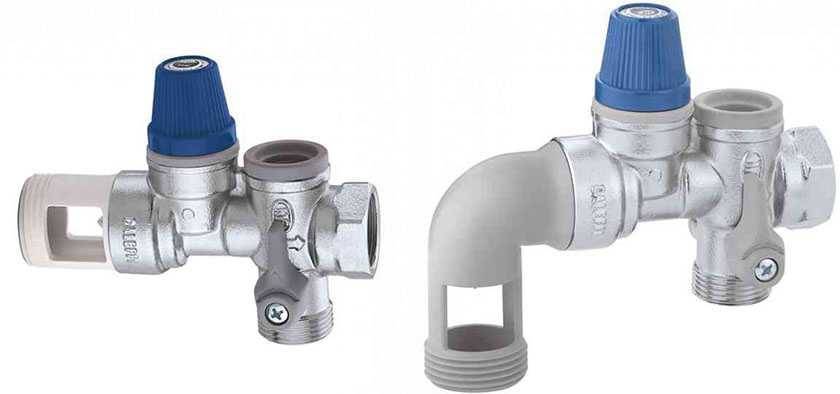

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта сливать воду можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой обратный клапан, что строжайше запрещено инструкцией.

Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все действия по установке должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.

Возможные поломки и причины

Существует несколько наиболее распространенных проблем, которые могут возникать в процессе эксплуатации предохранительного защитного клапана водогрейного оборудования:

При отключенном от сети бойлере и включенной подаче воды наблюдается вытекание жидкости из дренажного отверстия. Причина — поломка предохранительного элемента или повышенный уровень давления в водопроводной системе.
При включенном в сеть бойлере наблюдается минимальный водяной забор, длительный нагрев воды и постоянное вытекание жидкости из дренажного отверстия. Причина — неисправность предохранительного клапана.

Все поломки, связанные с предохранительным клапаном, как правило, сопровождаются частым вытеканием воды или полным отсутствием течения жидкости. И в том и в другом случае целесообразно выполнить замену устройства исправным защитным клапаном, настроенным на аналогичные показатели рабочего давления.

Очень важно обязательно присоединить на дренажный вывод устройства, гибкий и прозрачный шланг, позволяющий беспроблемно осуществлять визуальный контроль работоспособности предохранительного клапана, установленного на водогрейном оборудовании. Корректная работа установленного на водонагревательное оборудование предохранительного клапана — гарантия сохранности имущества и собственной безопасности, поэтому при выборе и приобретении такого устройства обязательно нужно убедиться в полном соответствии рабочим параметрам и расчётной мощности, а также организовать грамотный монтаж в систему

Корректная работа установленного на водонагревательное оборудование предохранительного клапана — гарантия сохранности имущества и собственной безопасности, поэтому при выборе и приобретении такого устройства обязательно нужно убедиться в полном соответствии рабочим параметрам и расчётной мощности, а также организовать грамотный монтаж в систему.
