Как сделать слив в полу в душе, в бане

Советы по выбору устройства

При выборе сухого канализационного трапа специалисты рекомендуют обращать внимание на следующие моменты:

• для начала необходимо определиться с количеством стояков. Как уже было сказано выше, для частных целей отлично подойдёт канализационный затвор с условным проходом 50 мм;
• устройство с горизонтальным отводом может монтироваться в ограниченном пространстве и имеет высоту от 6 до 10 см, а приспособление с вертикально расположенным отводом требует не менее 15–18 см пространства. Перед установкой необходимо выполнить замеры и определиться с тем, какой именно канализационный затвор подойдёт для вашего случая.
• рекомендуется перед покупкой проверить исправность всех конструктивных элементов сухого канализационного трапа. А также желательно проверить, как он функционирует. Для этого можно вылить в него воду из бутылки.

Устройство с горизонтальным отводом можно разместить в пространстве высотой от 6 см

После того как вы определитесь с техническими показателями, можно приступить к выбору внешнего вида приспособления. Решётка трапа может быть изготовлена из разных материалов и иметь различную перфорацию. Разнообразие дизайнерских решений позволяет подобрать устройство, которое с лёгкостью впишется в интерьер ванной комнаты.

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

• ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
• Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.

  Подготовлены направляющие для заливки стяжки

• Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
• Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

• Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

  Примерная схема расположения лаг «конвертом»

• Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

  Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий

Выбирайте тот вариант, который лучше подходит для ваших условий

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Недостатки и особенности

Глобальный недостаток трапа, от которого никуда не деться — сложность монтажа. Ограждающие конструкции нужно сделать совершенно герметичными. Малейшая трещинка – и вода быстро начнёт разрушать дорогостоящие конструкции вашего жилища.

Второй недостаток проявляется не всегда. Это даже не недостаток, а конструктивная особенность. Трубы, посредством которых устройство присоединяется к системе канализации, проходят под поверхностью пола. Следовательно, толщина всей конструкции пола должна быть достаточной, чтобы в ней поместились трубы необходимого диаметра, проложенные с достаточным уклоном.

Какую систему слива выбрать

Использование каждой системы практично и удобно. Но при строительстве рекомендуется учитывать:

• место размещения строения, низменность или возвышенность;
• тип почвы на участке, глинистая или песчаная;
• возможность самостоятельного контроля уровня наполнения емкости;
• тип пола в парилке;
• порядок очищения и другие факторы.

Выбор системы слива зависит и от таких факторов, как круглогодичное использование строения, в котором размешена баня, или сезонность. Оптимальным вариантом становится оборудование вывода воды в канализацию. Такой тип в частных строениях встречается в уникальных случаях.

Остальные системы слива предполагают необходимость контроля уровня заполнения емкости для грязной воды. Переполненная емкость становится причиной попадания стоков в почву или в фундамент. Наиболее экологически чистым видом становится отведение стоков в почву, где они постепенно впитываются. Дополнительным местом сбора также становится приямок.

Выбор оптимального варианта основывается на двух наиболее распространенных факторах:

1. Состав грунта, оптимальным становится песчаный грунт с минимальными прослойками глины или полностью без примесей. Такой тип почвы позволяет обойтись при оборудовании системы наиболее финансово доступным дренажным типом. Достаточно только оборудования приямка с дренажным слоем. Особенно удачно, если баня размещена на участке с песчаным грунтом, где водоносный горизонт располагается достаточно низко. Выполняется простая сливная яма своими руками.
2. Когда баня стоит на участке с глинистым грунтом потребуется создание систем с дренажным колодцем или накопительной емкостью. На глине оптимален дренажный колодец. Суглинистые и супесчаные гранты, состоящие из разных типом почвы слоями, требует создания системы с накопительное емкостью. Сточное определение типа почвы определяется при проведении пробного бурения. Данные потребуются как для выполнения сливных сооружений, так и в перспективе при других видах строительства.

Водоотводящая стяжка на деревянном основании

Дерево остается традиционным материалом для бань. Общее устройство слива в бане с деревянным полом аналогично баням с бетонными полами. Поверх дерева нужно наложить водонепроницаемый слой с уклоном. В разрезе конструкция имеет следующий вид:

1. деревянный пол конструкционный черновой;
2. гидроизоляция;
3. водонепроницаемый слой с уклоном (чаще всего — обычная стяжка);
4. чистовой деревянный настил.

Слив воды в бане с деревянными полами часто обеспечивается и без бетонной стяжки. Она оказывается слишком тяжелой и неуместной. Тогда водонепроницаемый слой создается из оцинкованного листа, прорезиненной ткани, мембраны, пленки и другого гидроизоляционного материала.

Его поверхность должна быть гладкой, чтобы на ней не задерживались загрязнения.

Также нужно исключить волнистость и любые углубления в поверхности.

Впоследствии в них будут застаиваться лужи сточной воды с моечной, и появится посторонний запах.

Слив в полу в бане своими руками можно сделать и более примитивным архаичным способом.

В этом случае протекающий деревянный пол обеспечивает сток воды в подпольное пространство.

Слив воды в бане под пол допускается только в случае хорошей дренажной системы и нечастой эксплуатации бани. Самый простой вариант такой дренажной системы — большой котлован, заполненный щебнем.

Укладка плитки

Добиться нормального результата получится, только если укладывать плитку по уже подготовленному основанию с наклоном.

Клей для плитки используется с гидроизоляционными добавками, такой же как используется для облицовки бассейнов. То же касается и затирки швов.

Если используется пристеновой или лоточный трап, и весь пол поделен только на две плоскости, проблем обычно не возникает, изменение зазора между плитками с удалением от слива становится заметным только через 2-3 метра. Достаточно разделить это расхождение между двумя соседними швами по бокам, чтобы полностью свести эффект.

Если используется точечный слив и притом далеко отстоящий от стены (свыше 30 см), то лучше дополнительно разделить плоскости на две части и постепенно увеличивать ширину шва по этим условным линиям, а плитку ориентировать параллельно разделам между плоскостями.

Основная сложность – это распределение плитки. Желательно обложить слив трапа аккуратно плиткой так, чтобы они на нем сходились углами, при этом будет весьма не эстетично смотреться, если при укладке от слива под порогом окажется ряд из половинок или третей. Лучше заранее определить расстановку напольного покрытия и разделить перекосы по нескольким рядам в центре, а под порогом и у слива все сделать ровными плитками.

Протекающий пол + сливная яма

Очень недорогой и достаточно простой в исполнении вариант. Предполагается, что прямо под моечной обустраивается дренажная яма. Мыльная вода проходит через протекающий пол и попадает прямо в дренаж.

Значительный минус конструкции в том, что пользоваться ею можно будет только летом. В холода такая баня будет быстро охлаждаться, поскольку протекающий пол не способен удерживать тепло.

Строительство сооружения начинают с фундамента.

Он может быть столбчатым либо ленточным. После этого внутри фундамента выкапывается яма, глубиной порядка полутора метров. На ее дно укладывается дренажный слой высотой 45-50 см.

В нижней части помещается песок, сверху щебень либо керамзит. Формируется уклон, ведущий к яме. Его бетонируют или обустраивают при помощи глиняного замка.

По окончании этих работ выполняют обвязку фундамента и приступают к возведению стен. Для формирования пола поверх балок перекрытия устанавливают лаги, на которые закрепляют доски, образующие протекающий пол.

Между двумя соседним элементами оставляют по 5-7 мм. Вместо закрепления половиц на лагах из них можно сделать съемные щиты, набив доски на бруски. В таком случае полы можно будет выносить для просушки.

Монтаж своими руками

Чтобы надежно и качественно смонтировать под плитку в полу ванной слив для душа, сначала проводят разметку. Определяются с вариантом подключения сливной системы к канализационной трубе и намечают место расположения трапа, от которого зависит подготовка поверхности пола для обеспечения стока воды:

• по центру – уклон пола должен быть с четырех сторон;
• в углу – требуется уклон с двух сторон;
• по краю, параллельно стене — пол должен быть наклонен в одну сторону.

Обычно монтажные работы совмещают с обустройством гидроизолированного утепленного пола. Для столь серьезной процедуры следует подготовить материалы и инструмент:

• цементно-песчаную смесь для стяжки;
• керамическую плитку с антискользящими свойствами для напольного покрытия;
• теплоизоляцию – пенополистирол толщиной 5 см;
• гидроизоляцию – мембрану (изопласт), ленту, мастику;
• канализационные трубы пвх , соединительные муфты и крепеж для них;
• плиточный клей, герметик, затирку.

Монтаж душевого трапа осуществляют по следующей схеме:

1. С помощью зубила и молотка или перфоратора снимают бывший в употреблении старый кафель. В результате обнажается бетонное перекрытие и труба для сбора стоков. Если она изготовлена из чугуна, желательно заменить ее современным пластиковым изделием.
2. Мастикой тщательно гидроизолируют стыки пола и стен, а также углы. Эту операцию затем повторяют после монтажа каждого следующего слоя. Для компенсации температурных расширений поверх высохшей мастики наклеивают демпферную ленту.
3. Монтируют корпус трапика. Его расположение корректируют так, чтобы отверстие находилось на стыке 2-4 плиток, а не разрезало один из керамических элементов. При небольших размерах плиток декоративную решетку ставят вместо одной из них.
4. Патрубок трапа подсоединяют к канализации, по линии стыка наносят водостойкий силиконовый герметик .
5. На бетонный пол укладывают теплоизоляционный материал – обычный или экструдированный (более плотный) пенополистирол. В местах расположения канализационных элементов вырезают соответствующие отверстия. Бывает, что от утепления отказываются – тогда сразу заливают стяжку. При такой технологии пластиковые узлы коммуникаций окажутся замурованными в бетоне.
6. Обустраивают стяжку с уклоном. Согласно инструкции из цементно-песчаной смеси готовят раствор и укладывают его на пенополистирол толщиной 35-40 мм. Часто спрашивают, как установить трап для душа, чтобы хорошо стекала вода. При центральном расположении слива все 4 стороны стяжки поднимают на 5 мм, в других случаях перепад высот определяют из расчета 5-15 мм/м. При бетонировании трап полностью утапливают в пол (лучше даже занизить на 1-2 мм). Над стяжкой оставляют оголовок сифона – так, чтобы декоративная решетка потом находилась заподлицо с напольной плиткой.
7. Через 3-4 суток, после застывания бетона, настилают гидроизоляционную мембрану с вырезанным под слив отверстием. Затем прикручивают фланец болтами. Вместо рулонной изоляции можно применить обмазочную – Эластомикс, Технопрок. Предварительно стяжку обильно пропитывают грунтовкой Церезит
   .
8. К корпусу слива привинчивают сифон с верхней решеткой, поместив между ними кольцевой уплотнитель. Заливают второй слой стяжки, закрыв на время решетку куском мембраны, чтобы цемент не оказался в сифоне. Смесь ровняют правилом, соблюдая уклон.
9. Укладывают плитку, начиная от слива и двигаясь к стенам. Центральные элементы при необходимости подрезают, выполняя обрамление трапа.

Если правильно сделать расчет, плитку в последних рядах (у стен) подрезать не понадобится. Через сутки после укладки выполняют затирку, используя материал водостойких марок.

Использование фильтрационного колодца для слива в бане

Выполните следующие операции:

1. Выкопайте яму на 50 см глубже точки промерзания. Горизонтальные размеры установите на свое усмотрение, обычно размеры определяет диаметр бетонной трубы, которую устанавливают в яму для защиты от осыпающейся почвы.
2. Установите бетонную трубу в колодец. Вместо трубы можно соорудить опалубку и изготовить бетонные стены.
3. На дно колодца насыпьте слой керамзита или щебня, перемешанного с песком слоем не менее 30 см. Фильтрационная прослойка должна располагаться на 15 см выше максимального уровня промерзания грунта.
4. Выкопайте траншею от бани до колодца с наклоном в сторону ямы.
5. Уложите канализационную трубу в траншею. Одну сторону трубы подсоедините к сливной трубе бани, другой выведите в колодец. В траншее труба должна располагаться с небольшим уклоном, который зависит от ее диаметра, стандартный уклон — 2 см/м. Рекомендуемая глубина расположения трубы — на 60–70 см ниже уровня промерзания. Однако точное выдерживание последнего требования иногда требует изготовления глубокого колодца, поэтому предлагается альтернативный вариант — для защиты трубы от замерзания утеплите их любым способом.

Для облегчения выбора трубопроводов производители красят канализационные трубы внутреннего пользования в серый цвет, наружного — в оранжевый.

При укладке труб в траншею выполняйте следующие требования:

• Труба должна быть без поворотов, чтобы избежать засорения.
• Диаметр трубы — не менее 50 мм.
• Покупайте специальные канализационные трубы. Хорошо зарекомендовали себя традиционные бетонные или керамические изделия, можно также использовать трубы ПВХ. Металлические не рекомендуется устанавливать, они ржавеют.
• Стыки труб замажьте бетоном.
• Колодец накройте крышкой.
• Изготовьте и установите воздушный патрубок, который должен выступать на 400 мм над уровнем грунта.

Эта система имеет недостаток — мыльная вода может забить грунт, потребуется очистка.

Слив воды в грунт под баню

Существуют ограничения для подобного отвода воды:

• Для сооружений, возведенных на ленточном фундаменте, этот способ представляет определенную опасность. Ленточный фундамент построен с использованием бетонной смеси, хорошо впитывающей влагу. Небольшое количество сточных вод рядом с ним не окажет влияние на структуру бетона, но интенсивная эксплуатация бани может повлиять на прочность фундамента. Поэтому воду сливают под баню, если количество моющихся не больше трех.
• Если поверхность участка — рельефная, вода может со временем размыть грунт и ослабить фундамент.
• Под баней не должно быть глины или другого грунта, плохо впитывающего воду, иначе под полом постоянно будет мокро.

Для чего нужен аварийный слив

Слив в от излишней влаги, луж на кафеле, устраняет запах сырости, препятствует появлению плесени. Постоянно остающиеся после водных процедур лужи отрицательно влияют на стены и сантехнику, а также провоцируют размножение болезнетворных микроорганизмов. Установка аварийного слива позволяет поддерживать ванную комнату в достаточной сухости и без посторонних запахов.

Причины гидроизоляции

Слив устанавливают тогда, когда есть объективные причины для дополнительной гидроизоляции:

• планируется и нужна дополнительная изоляция от воды. Либо кабина без бортиков и шторок, поэтому слив, наряду с выполнением своей прямой функции, подстраховывает на случай потопа.
• Дополнительная подстраховка на случай затопления в квартире. Особенно актуальна эта причина в многоквартирных домах, когда квартира находится не на первом этаже. Часто об установке , если в ванной комнате планируется установка джакузи.

Виды устройств для аварийного слива: изготовление своими руками

Устройство, обеспечивающее аварийный отвод воды с пола ванной называется сливной трап. Основные задачи, которые решает трап:

1. беспрепятственно и быстро отводит воду в канализацию
2. фильтрует сточную воду от посторонних предметов, препятствуя засорению труб
3. блокирует неприятные запахи из канализации
4. имеет конструкцию, облегчающую прочистку стока в случае засора

Трап для слива воды в полу, оснащенный сухим затвором, имеет элемент, который под действием гравитации закрывает трубопровод. Такие трапы могут быть маятниковыми, мембранными или поплавочными. Иногда сливной трап с сухим затвором оснащают обратным клапаном, который препятствует попаданию воды из стока назад в ванную. Конструкции с сухим затвором не нуждаются в постоянном присутствии жидкости, не пересыхают, если долго не использовались.

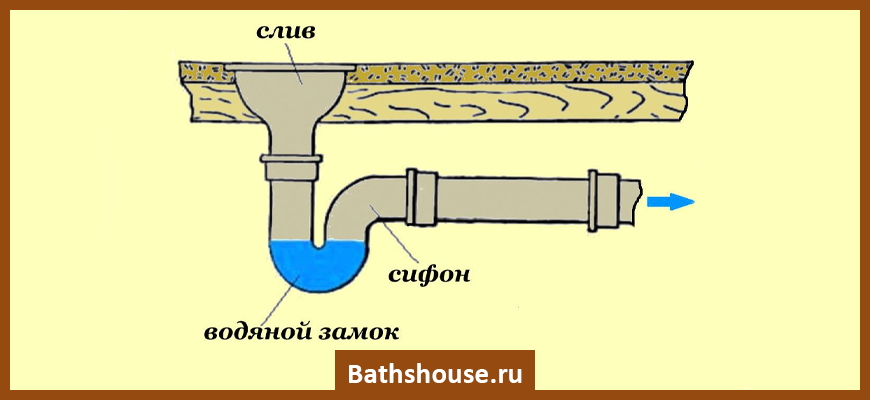

Система слива, оснащенная гидрозатвором, имеет в своей конструкции трубку, в которой постоянно присутствует вода. Устройство гидрозатвора, постоянно наполненное водой, становится преградой на пути запахов из канализации в ванную

Для трапа с гидрозатвором очень важно постоянное наличие воды в трубке, т.к., если воды нет, неприятные запахи могут возвращаться в помещение. Жидкость в затворе может испариться, если температура в , прибор был установлен неправильно, либо если трап редко используется по назначению

Когда решают, какой трап приобретать, учитывают его конструктивные особенности и размер. Для установки аварийного слива в полу поверхность пола поднимают на высоту трапа. Поэтому, чем меньше трап, тем проще установить слив в ванной и тем менее ощутимым будет перепад высоты пола между ванной и другими комнатами

Кроме высоты нужно уделить внимание пропускной способности: она должна быть достаточной для отвода всего объема лишней воды. Сливной трап должен делать только специалист в этом вопросе

Порядок работ слив для душа в полу

Начало работы

Подготовим все необходимые материалы и инструменты:

• Канализационная труба с диаметром 0,4 – 0,5 см, тройники, уголки и другие приспособления.
• 5 кг сухой смеси для стяжки на каждый квадратный метр.
• Теплоизоляционный пенополистирол толщиной 4 см.
• Разборный сифон для монтажа под плитку, имеющий винтовое крепление фиксатора.
• Надежный герметик.
• Плиточный клей.
• Два слоя наплавляемого рубероида для гидроизоляции.
• Цементно-полимерная стяжка (например, Ceresit CR65) с уклоном под кафельное покрытие.
• Доски или фанера для опалубки.
• Уровень.
• Прямая рейка.
• Зубчатый шпатель.
• Плиткорез.
• Строительный фен.
• Мастерок.

Порядок работ

1. После разметки нужно уложить в центр будущей кабинки сифон без решетки и соединить его трубой, проложенной под уклоном, с канализацией. Раструбные соединения необходимо обмазывать герметиком. Нельзя будет заменить резиновые уплотнители, поскольку труба остается в бетоне.
2. Тонкие полоски гидроизоляционного пенополистирола приклеиваются к стене герметиком и будут глушить звуки и ударные нагрузки.
3. Следующим этапом станет заливка на пенополистирол и выравнивание стяжки.
4. Без зазоров у стен и сифона (без фиксирующего кольца) наплавляется рубероид с высотой захода на стены выше 20 см.
5. Вокруг решетка слива, установленной в сифон, из досок изготавливается опалубка из 4-х элементов, имеющая уклон в сторону решетки и выполняющая функцию маяков.
6. Предварительно заклеив решетку, чтобы в нее не попал цементный раствор, плотно заполнить опалубку стяжкой для пола. Извлечь маяки после схватывания смеси и заполнить полости гидроизолирующей смесью. Кафель можно укладывать, как только схватится стяжка.
7. Кафельную плитку начинают укладывать снизу, перекрывая края напольной для обеспечения дополнительной гидроизоляции покрытия.

Канализационная труба должна увеличиваться по течению воды и ни в коем случае не сужаться, чтобы не было постоянных засоров.

Уклон для слива удобно делать с помощью пенополистирола, используя разную толщину листов и выровняв уступы при заливке стяжки.

Лучшей защитой от брызг станет полиэтиленовая штора или небольшой бордюр. Распашной экран, установленный от уровня пола, будет удобным решением для людей с ограниченной подвижностью.
