Как сделать подъемного типа ворота для гаража: пошаговая инструкция
Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.
Инструменты, материалы
Для работы понадобятся:
- Профнастил толщиной 0,7 мм для обшивки.
- Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
- Металлический уголок 40*40 мм, толщиной 4 мм.
- 2 пружины диаметром 30 мм.
- 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
- Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
- Стальной лист толщиной 4 мм.
- Швеллер ‒ 40*80 мм.
Из инструментов должны быть:
- набор гаечных ключей;
- шуруповерт;
- электродрель;
- молоток;
- отвертка;
- рулетка, уровень, маркер или карандаш;
- болгарка;
- сварочный аппарат.
Подготовка проема
До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:
- Наличие достаточного свободного пространства для крепежа направляющих.
- Ровность стен как по вертикали, так и по горизонтали.
- Соответствие несущей способности к будущей нагрузки от ворот.
Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.
С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

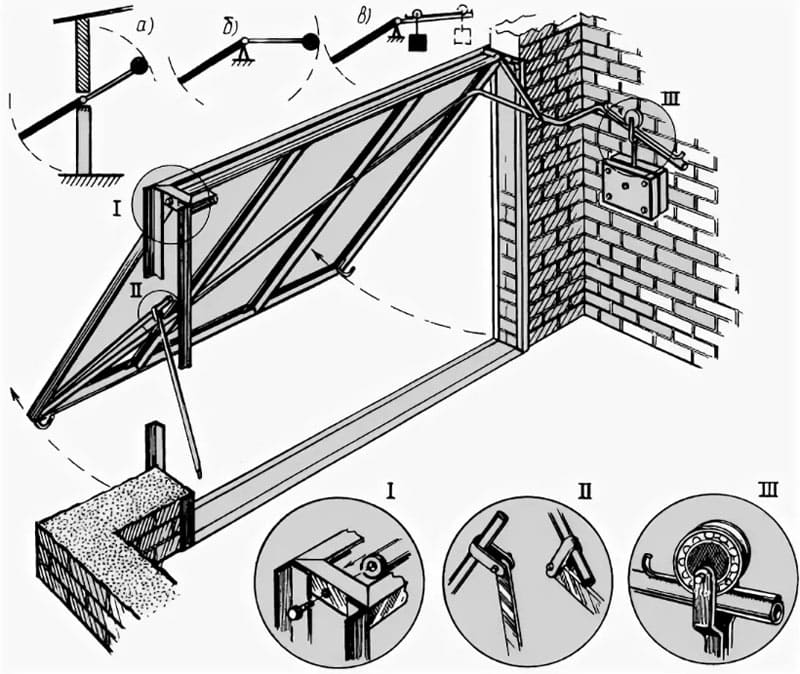

Создание коробки
Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.
Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.
Элементы монтируются в виде буквы П: два по бокам и один сверху.
Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

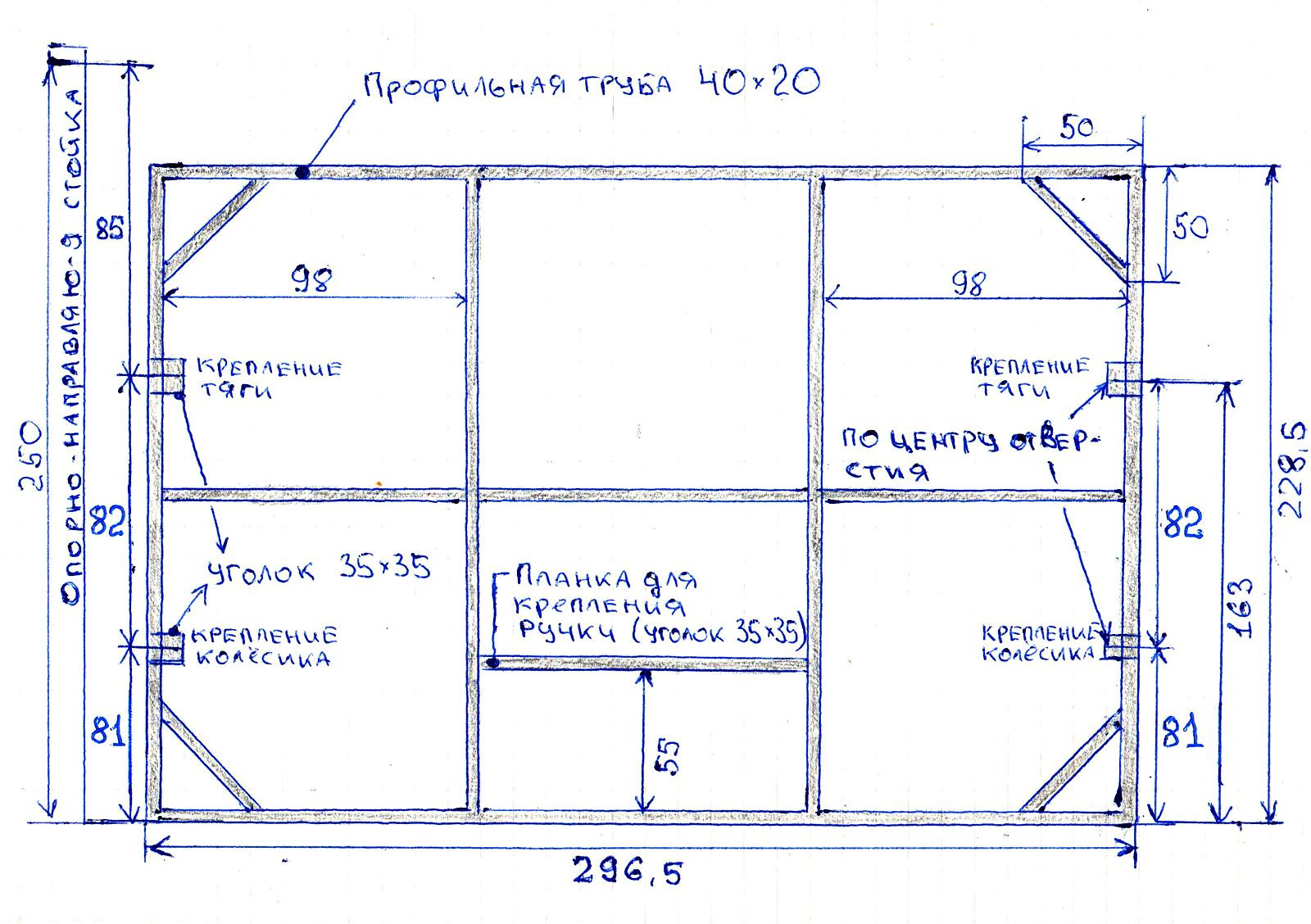

Сборка рамы, установка направляющих
Описание по изготовлению рамы выглядит так:
- Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
- Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
- Места стыков прихвачиваются сваркой.
- Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
- Для повышения жесткости рамки по углам допускается приварить косынки.
- Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
- Проводится пробная установка в проем. Проверяется соблюдение уровня.

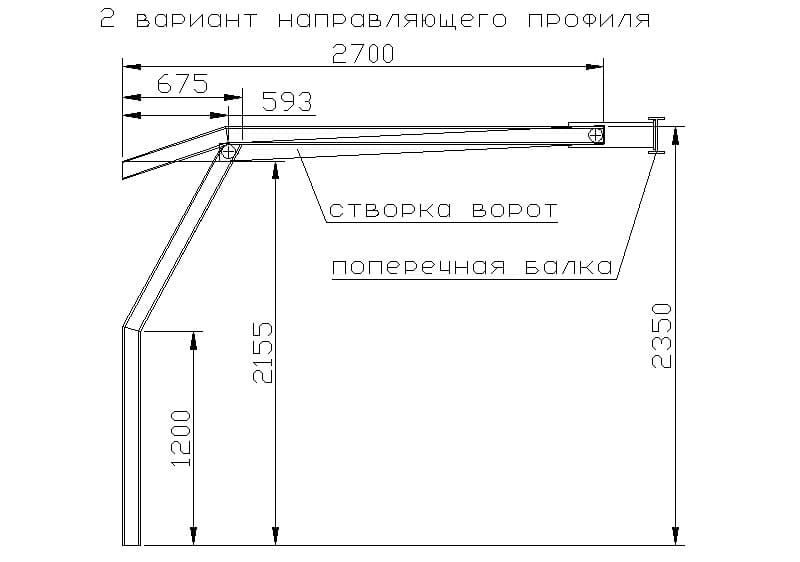

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:
- Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
- Крепятся к опорным балкам болтами.
- Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
- Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.
Все соединения проверяются на соблюдение вертикали, горизонтали.
Обшивка, фиксация створки
Порядок работ:
- Готовая рамка кладется на горизонтальную плоскость.
- К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
- Болтами фиксируется ручка для открывания полотна.
- Створка выставляется в проеме. Проверяется крепление рычагов пружин.
- Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
- Регулируется натяжение пружин.
При механическом управлении ставится запорное устройство, замок.
Утепление ворот
Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.
Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.
Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.
Монтаж системы управления
Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.
В стандартный комплект входят:
- блок управления;
- приемник сигнала;
- пульт дистанционного управления.
Краткий порядок установки автоматики:
- Створка проверяется на наличие зазоров.
- По инструкции производителя выполняется сборка привода.
- По центру потолка фиксируется направляющая балка.
- В задней части балки крепятся кронштейны на дюбеля.
- Монтируется привод.
- Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
- Прокладывается электрическая проводка.
- Выполняется пробный запуск.
Делаем откидные ворота своими руками
Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:
- аппарата для сварки;
- болгарки;
- шуруповерта;
- молотка;
- уровня;
- рулетки;
- карандаша;
- дрели со сверлами с подходящим диаметром.
Самодельные автоматические ворота выполняются так:
- Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
- Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
- Обработать подготовленный материал болгаркой.
- Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
- Приварить на торцы верхних углов ролики с кронштейнами.
- Прикрутить профильный лист к раме при помощи саморезов.
- Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
- Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
- Прикрепить пружины и урегулировать их функциональность.
- Приклеить резиновый уплотнитель с целью герметизации зазоров.
- Поставить дверной замок.
После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

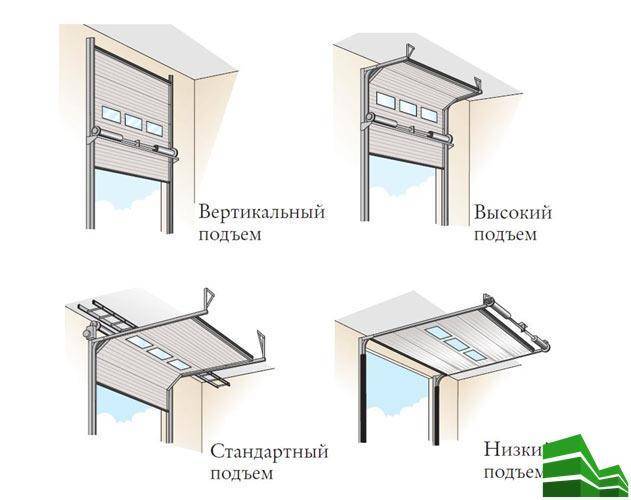

Тип подъема ворот
Возможно несколько вариантов подъема ворот. Каждый из них подходит для разных помещений, учитывая высоту потолка. В каждом индивидуальном случае тип должен подбираться, по предварительной оценке, мастера. Не имея нужных знаний не стоит брать изделие доверившись случаю, что может привести к нежелательным последствиям. Только правильно выбранная модель гарантирует долгий срок службы с сохранением всех эксплуатационных качеств.
- Стандартный подъем. Этот вид используется, если расстояние от потолка до верха ворот составляет 35 до 60 см. Такой вариант является самым дешевым. Можно использовать для конструкций высотой до 10 метров и шириной до 7.
- Низкий. Используются при высоте притолоки от 15 до 30 сантиметров. При использовании этого вида нижняя секция немного свисает в проем в открытом положении. Такие ворота могут сооружаться с использованием «барабана» в конструкции. Такой тип подъема требует установки дополнительных направляющих, что существенно увеличивает стоимость. Барабан может устанавливаться, как спереди, так и сзади. Во втором случае нужно использовать специальные крепления для вала. Данный вариант конструкции имеет одну особенность: механизм автоматического подъемника может быть установлен только в потолок.
- Высокий подъем. Такая конструкция используется при высоте притолоки от 60 см. до 5 м. Конструкция требует усиленных креплений, барабана и мощной системы автоматизации, которая может устанавливаться только на вертикальные направляющие. Конструкция отличается надежность и долговечностью, но стоимость получается достаточно высокой.
- Наклонный. Такой принцип используется при наклонном потолке, когда его высота увеличивается к задней стенке. Это самый дорогой вариант, но также подобная конструкция считается самой нестабильной. Используется чаще всего для ситуаций, когда другие варианты неприменимы.
- Вертикальный подъем. Это самый дорогой и надежный вариант, для которого характерна усиленная конструкция. Для использования такого варианта высота притолоки должна быть равна высоте проема + 70 сантиметров при размещении пружины сверху. Если пружина размещается снизу, нужно дополнительно от 40 см. высоты. Может использоваться в ситуациях, когда масса ворот не превышает 1000 кг, поскольку автоматизировать систему можно только при помощи осевого привода.
Оптимальный вид подъема определяется на этапе замеров. Поставщик ворот составляет план проема, на основании которого подбирается оптимальный вид конструкции.
Пошаговая инструкция изготовления
- Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
- Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
- Привариваем к верхним углам в торец, кронштейны с роликами.
- Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
- На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
- Установка и регулировка пружин на свои местах и проверка функциональности.
- Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
- Установка дверного замка.
Как и чем утеплить
Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.
Утепление створки ворот пенопластом
Эксплуатация
Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.
Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот
Также периодически уделяйте внимание смазке рычажной системы и опорных роликов
Видео: подъёмно-поворотная конструкция
Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.
Стандартные размеры и стоимость
Стоимость конструкций подъемного типа суммируется из множества факторов:
- материал полотна;
- качество механизма поднятия створки;
- отсутствие автоматики.
Когда необходимо определить цену подъемных изделий, можно смело утверждать, что она напрямую влияет на долговечность конструкции. Ворота из дешевых материалов довольно скоро потребуют ремонта, поэтому о лишней экономии не может быть речи.
Немаловажной особенностью таких конструкций является толщина полотна. Она составляет 1-45 мм, в зависимости от материала изготовления
При использовании популярных сэндвич-панелей толщина полотна составляет 20 мм – в случае с холодными моделями
При использовании популярных сэндвич-панелей толщина полотна составляет 20 мм – в случае с холодными моделями.
Стандартные ворота, отличающиеся средним качеством, можно приобрести за 16 тыс. рублей. Дорогие конструкции, продающиеся в полной комплектации, продаются за 50 тыс. рублей. Поскольку гаражные ворота будут использоваться ежедневно, их следует сделать удобными для открытия и закрытия. Поэтому цена ворот при покупке не является решающим фактором.
Для создания качественных и долговечных ворот следует правильно определиться с размерами полотна. Они же сказываются и на стоимости конструкции. К примеру, стандартный автомобиль имеет ширину от 1,8 до 2 м. Габариты ворот для гаража должны превышать этот показатель, чтобы машина могла свободно проехать, не зацепив проем зеркалами заднего вида. С каждой стороны добавляют по полметра. В результате расчета получается ширина проема около трех метров.
Высота конструкции рассчитывается по тому же принципу. Средним является показатель от 2,1 до 2,5 м. Эти размеры для гаражных ворот являются стандартными.
Совет! При наличии небольшой машины не следует рассчитывать габариты проема, исходя из ее размеров. Лучше приобрести стандартную конструкцию. Это позволит заменить автомобиль со временем. При установке небольших ворот полный демонтаж системы обойдется довольно дорого.
Стандартные размеры конструкций подъемного типа зависят от фирмы-изготовителя. Разные модели отличаются своими особенностями, поэтому необходимо заранее соотнести размеры проема и створки.
К примеру, белорусский производитель Alutech предоставляет возможность приобрести модели с минимальной притолокой в 45-51 см. У большинства других компаний эта характеристика не выше 31 см. Немаловажную роль играет механизм, используемый для открытия конструкции. Он может быть представлен торсионом или пружиной растяжения. У каждого производителя имеется собственный шаг изменения размеров полотна.
Поскольку сегодня многие производители берутся за любые индивидуальные заказы, важно точно определить габариты будущей конструкции, поскольку за каждые 10 см можно сократить бюджет до 5 тыс. рублей
Лучше познакомиться с особенностями продукции заранее, связавшись с представителем магазина
Можно пригласить специалиста для проведения необходимых замеров
Лучше познакомиться с особенностями продукции заранее, связавшись с представителем магазина. Можно пригласить специалиста для проведения необходимых замеров.
Изготовление
Как изготовить секционные ворота для гаража своими руками? Самым простым для собственноручного изготовления подъемных ворот вариантом является шарнирно-рычажный механизм. Как и в случае с монтажом уже готовых изделий, первым шагом станет создание чертежей и проведение замеров.
Секционные ворота для гаража — размеры:
После определения габаритов приступают к созданию каркаса. Для этого берут металлические профили и выкладывают из них прямоугольник, углы сваривают. На каркас укладывают листы, которые станут полотном ворот, листы приваривают к каркасу. Затем занимаются направляющими шинами. В проеме их закрепляют при помощи дюбелей.
Если же рама выполнена из металла, то используют сварку. После этого необходимо установить пружинно-рычажные механизмы. Еще один, рычажный кронштейн монтируют в середине верхней части створки. Последним шагом станет установка привода. Его прикрепляют к потолку и проводят сквозь него трос. Второй конец троса крепят к рычажному кронштейну.

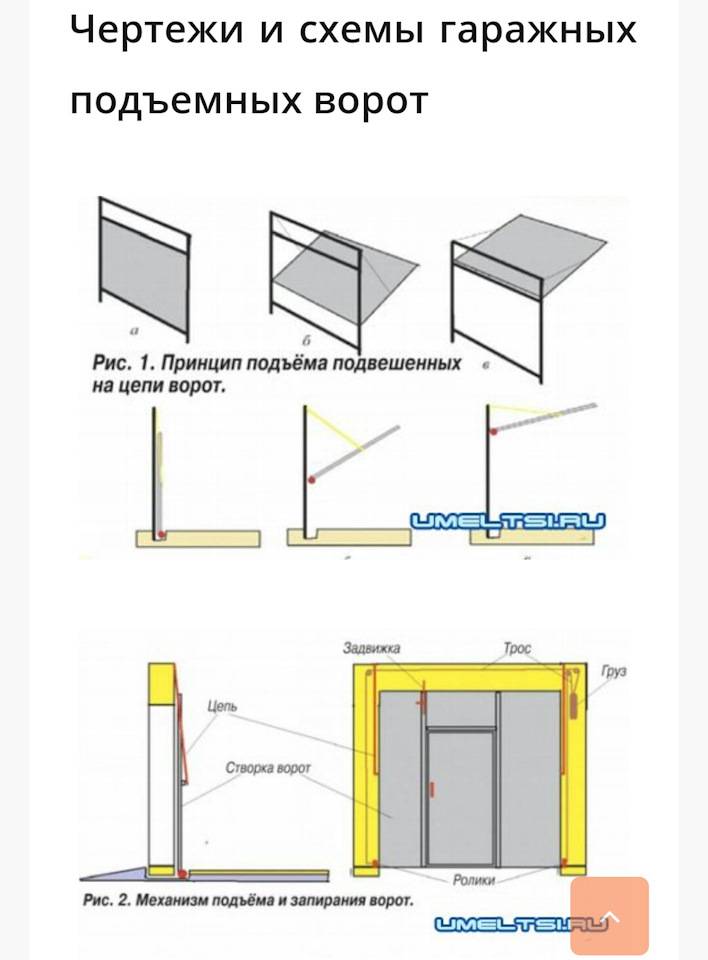

Установка противовеса
Вместо шарнирной конструкции, можно использовать противовесы. Для её установки необходимо прикрепить трос к краям рамы. Дальше трос нужно поднять и пропустить через блок лебёдки. После к другому концу троса прикрепляется дополнительный вес. Для этого можно использовать мешок с песком или камнями. Значения это не имеет.
Вместо мешка можно использовать более профессиональную конструкцию — противовес от старого лифта. Хотя раздобыть такой сложновато. Противовес должен соответствовать весу полотна: чем полотно тяжелее, тем противовес массивнее.
В подобной конструкции есть свои недостатки. Поднимать ворота довольно сложно, а если трос соскользнёт с лебёдки, то противовес упадёт на землю. Но если необходимым образом следить за безопасностью, то можно слишком тяжёлые ворота оборудовать таким механизмом и отказаться от пружинно-шарнирной конструкции. Для груза требуется подготовить место, где он будет ложиться при поднятых воротах.
В том случае, когда ворота довольно лёгкие, противовес можно не устанавливать, а вмонтировать электрическую лебёдку. Она покупается в специализированных магазинах в готовом виде. Достаточно воспользоваться инструкцией по установке и эксплуатации. Но можно сделать её и самостоятельно, хотя она и не будет иметь такую функциональность, как покупная.
Но конструкция и в первом, и во втором случае будет автоматической, что не может не радовать, так как усилий нужно прилагать значительно меньше.
Подъемно-поворотная конструкция — это самый лучший вариант для закрытия гаража на даче, поскольку они не забирают много места в помещении и на участке, а также имеют эстетически-привлекательный вид. К тому же такую систему можно установить самостоятельно, имея все необходимые инструменты и материалы.
голоса
Рейтинг статьи
Советы по продлению срока службы
Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.
Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.
Необходимые материалы и инструменты
Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:
- деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
- деревянные бруски 100×100 мм, которые будут применены для потолка;
- уголки из металла 40×40×4 мм для рельс;
- металлический прут диаметром 8 мм;
- пружина с внутренним диаметром 30 мм;
- металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
- штыри из металла. Они понадобятся для закрепления конструкции;
- швеллер 80 на 45 мм;
- полотно для створки.
Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.
При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:
- сварочный аппарат;
- дрель со сверлами по металлу и дереву;
- болгарка.
Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:
- карандаш;
- уровень;
- гаечные ключи;
- отвёртка;
- рулетка;
- молоток.
Первые шаги – грамотное начало работ
Самостоятельно ворота в гараж изготавливаются по строгому алгоритму. В первую очередь определитесь с типом механизма их закрытия/открытия. Мы уже говорили о шарнирно-рычажковой системе. Она признается наиболее удобной, особенно, если конструкция сооружается своими руками. Здесь главное добиться строго вертикального монтажа направляющих элементов.
Прежде чем приступить к работе, необходимо определиться с типом механизма и сделать чертеж
В некоторых случаях (в частности при установке тяжелых и крупных по размерам ворот) такой механизм может не справиться с подъемом створки
Тогда следует обратить внимание на подъемную систему, включающую в себя груз-противовес. При ее реализации следует к нижним углам опорной рамы присоединить и надежно зафиксировать металлический трос, провести его по направлению шкива по блоку. На конец троса помещают груз
Масса последнего подбирается с учетом веса конструкции. Механизм с противовесом является трудоемким в монтаже. Поэтому, если ворота имеют стандартную массу и обычные размеры, лучше устанавливать шарнирно-рычажковую систему
На конец троса помещают груз. Масса последнего подбирается с учетом веса конструкции. Механизм с противовесом является трудоемким в монтаже. Поэтому, если ворота имеют стандартную массу и обычные размеры, лучше устанавливать шарнирно-рычажковую систему.
Далее разрабатывайте проект конструкции. Измерьте параметры проема автодомика для своего транспортного средства, просмотрите чертежи, имеющиеся в открытом доступе. Используйте готовые эскизы либо составьте на их базе собственный проект. Ниже мы приводим подробный чертеж, который позволит вам создать подъемные самодельные ворота для гаража с минимальными временными затратами.
Затем запаситесь металлическими штырями и прутками, прочными брусками древесины, кронштейнами, стальными уголками, жесткими пружинами, если планируется отделка конструкции – еще и декоративными элементами. Теперь можно приступать непосредственно к сборке ворот. Об этом далее.
На что обратить внимание
При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:
- Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
- Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
- Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
- Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
- Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
- Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
- Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
- Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.
Петля в разрезе
Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.
Установка секционных ворот
Если у вас возникла идея сделать секционные ворота своими руками полностью с самого начала, то рекомендуем отказаться от этого замысла. Их отличает наличие сложной конструкции, а потому вы вряд ли сможете изготовить эти ворота так, как необходимо в соответствии с технологией. Вам будет гораздо проще, если вы купите уже готовые ворота, установить которые самостоятельно способен любой владелец. Во избежание проблем во время выполнения этой работы следует помнить о некоторых важных моментах:
- работы по установке следует выполнять с использованием заводских расходных материалов. Применение же более дешевых аналогов неизвестного качества может негативно отразиться на качестве установки;
- во время монтажа следует ориентироваться на оригинальные чертежи изготовителя;
- позаботьтесь о том, чтобы все элементы оказались на своем месте. Погрешности их размещения могут повлиять на эксплуатацию устанавливаемых ворот.
https://youtube.com/watch?v=Z–6UwrU5Z4
Процесс монтажа секционных ворот
Начинают работы с подготовки проема, следуя требованиям изготовителей секционных ворот. Следует помнить, что согласно их заверениям, купленные у них изделия будут демонстрировать безотказную работу при условии, что притолока и заплечники проема располагаются точно в одной плоскости. При этом недопустимым является перекашивание вертикали и горизонтали указанных элементов, которые должны образовывать правильный прямоугольник. Чтобы было проще соблюсти требование перпендикулярности и параллельности следует использовать измерительный уровень.
Нужно удостовериться, что в гараже при полном открытии проема будет достаточно места для установки полотнища. Подобную проверку следует выполнять еще тогда, когда вы будете определяться с вариантом конструкции.
Важно помнить и о том, что ворота своим весом будут оказывать давление на потолок и притолоку. По этой причине для их изготовления следует использовать материалы повышенной прочности
Этими же свойствами должен обладать и материал заплечников, поскольку они будут выступать местом установки направляющих ворот.
Вы легко справитесь с установкой автоматических ворот своими руками, если имеете опыт в работе с электрооборудованием. Если же вы еще не успели обзавестись на своем участке гаражом, то в качестве альтернативы можно рассмотреть раздвижные ворота, которые также могут быть оснащены автоматическим приводом.
Закончив работу по подготовке проема, можно выбирать место для крепежных и направляющих элементов.
Очень важно правильно выполнить сборку секции. Первой следует устанавливать нижнюю панель
Старайтесь делать все максимально аккуратно, обращая особое внимание на перекосы и зазоры между отдельными элементами конструкции, которые должны отсутствовать. Запрещается устранять их при помощи подручных средств в виде монтажной пены либо дощечек
Старайтесь в точности выполнять требования инструкции по сборке, так как при нарушении повышается вероятность того, что в какой-то момент в работе ворот возникнет неисправность.
Далее можно переходить к размещению полотна на свое место
Особое внимание уделите тому, чтобы оно максимально плотно прилегало к основанию. Это делается посредством изменения положения регулировочных кронштейнов
Стандартный вариант конструкции подъемно-секционных ворот предусматривает наличие уплотнителей, которые могут быть выполнены на основе резины и полимерного каучука. Местом установки резинового уплотнителя будет выступать сторона полотнища, прилегающая к полу. Что касается каучукового элемента, то его следует крепить по верху и к боковым сторонам.
Завершив работу по установке ворот, можно заняться креплением ручек, замков, засовов, а также иных элементов и системы автоматизации.
Не забывайте, что процедура монтажа своими руками подъемно-поворотных и секционных ворот имеет свои особенности. Чтобы выбрать наиболее подходящий вариант, исходите не только из собственных предпочтений, но и из размеров вашего гаража.
https://youtube.com/watch?v=Ld7D_nxovAQ
Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот
К достоинствам таких конструкций можно отнести:
- Их сложно взломать.
- Открываются без необходимости прикладывать усилия.
- При правильной технологии создания отличаются долговечностью.
- Сохраняют внутреннюю площадь.
- Можно устанавливать в различных гаражных проемах.
Недостатки:
- Сложность выполнения работы.
- Механические составляющие конструкции могут быть перегружены.
- Высокая теплопроводность.
Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

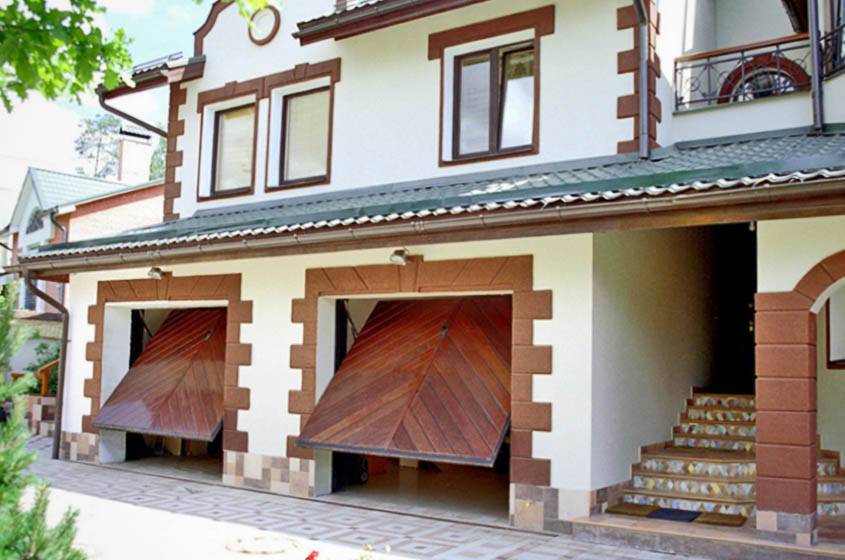

Подъемно – поворотные ворота

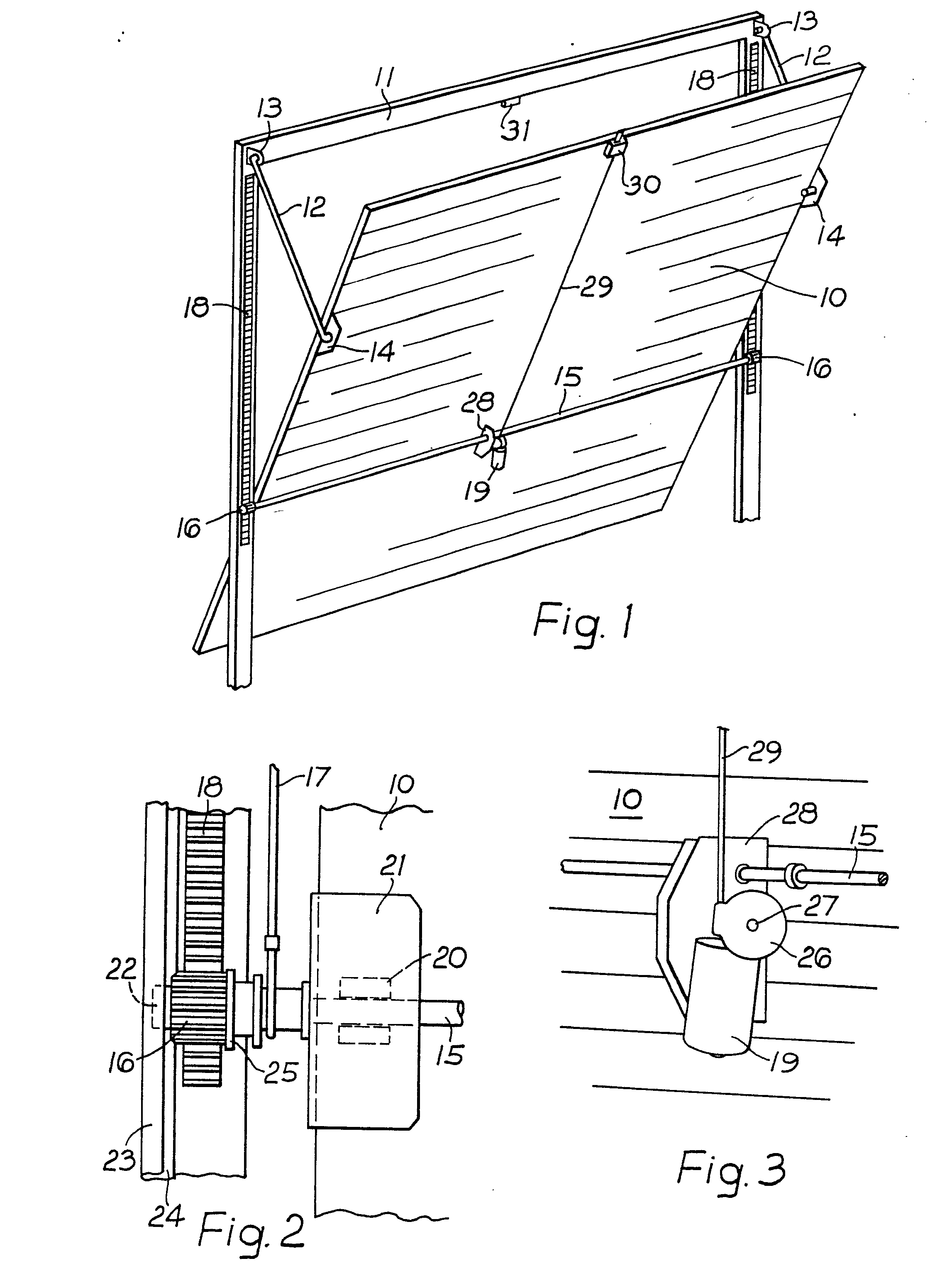

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.
Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.
Здесь возможно устройство подъемного механизма в двух вариантах:
- С помощью пружин,
- С использованием противовесов.
Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.
Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

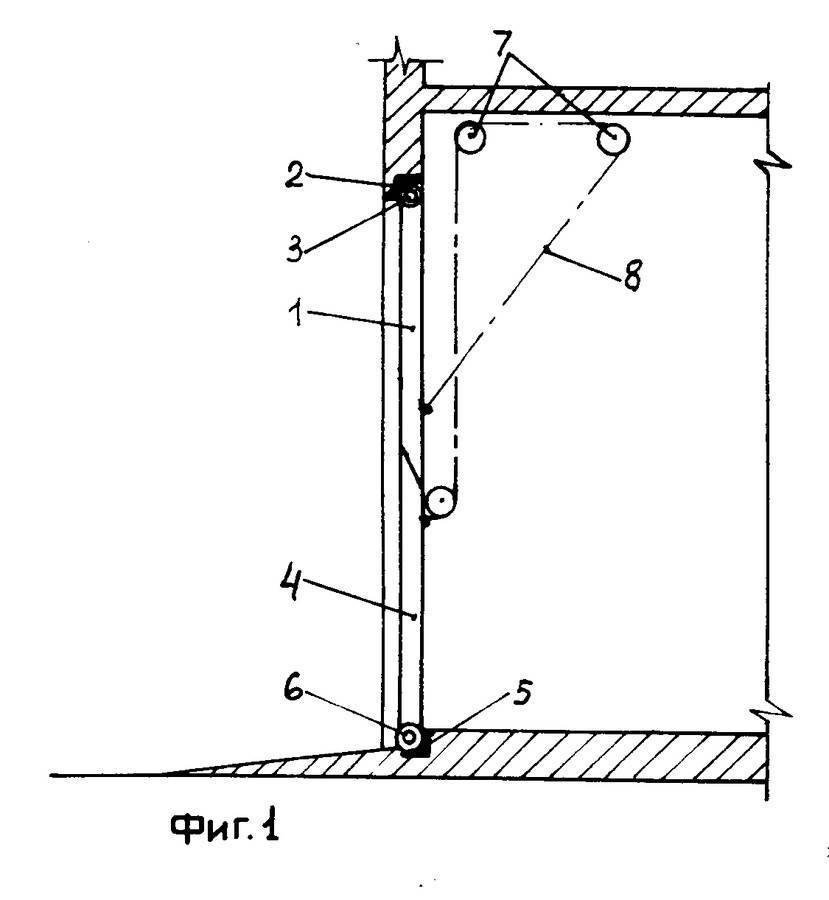

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.
Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.
Достоинства подъемно – поворотных гаражных ворот:
- Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
- При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
- Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
- Возможно оснащение автоматической системой открывания.
К недостаткам таких ворот можно отнести:
- Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
- В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
- Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
- После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.
На что обратить внимание при выборе подъемно-поворотных ворот
Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить
Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя
Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя
Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.
А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.
Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции
Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем
Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.
